BEDIENUNGSANLEITUNG 2414NB MAKITA

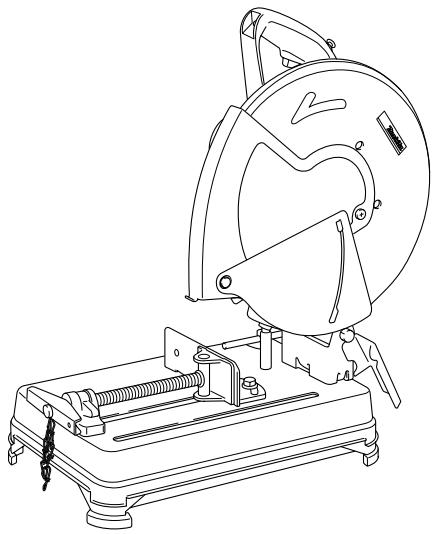

GB	Portable Cut-Off	Instruction Manual
F	Tronçonneuse portative	Manuel d'instructions
D	Trennschleifmaschine	Betriebsanleitung
I	Troncatrice portatile	Istruzioni per l'uso
NL	Afkortslijpmachine	Gebruiksaanwijzing
E	Trozadora	Manual de instrucciones
P	Cortadora de disco abrasivo	Manual de instruções
DK	Hurtigafkorter	Brugsanvisning
S	Portabel kapmaskin	Bruksanvisning
N	Bærbar kappemaskin	Bruksanvisning
SF	Kannettava kulmasaha	Käyttöohje
GR	Φορητός κόφτης	Οδηγίες χρήσεως

2414NB

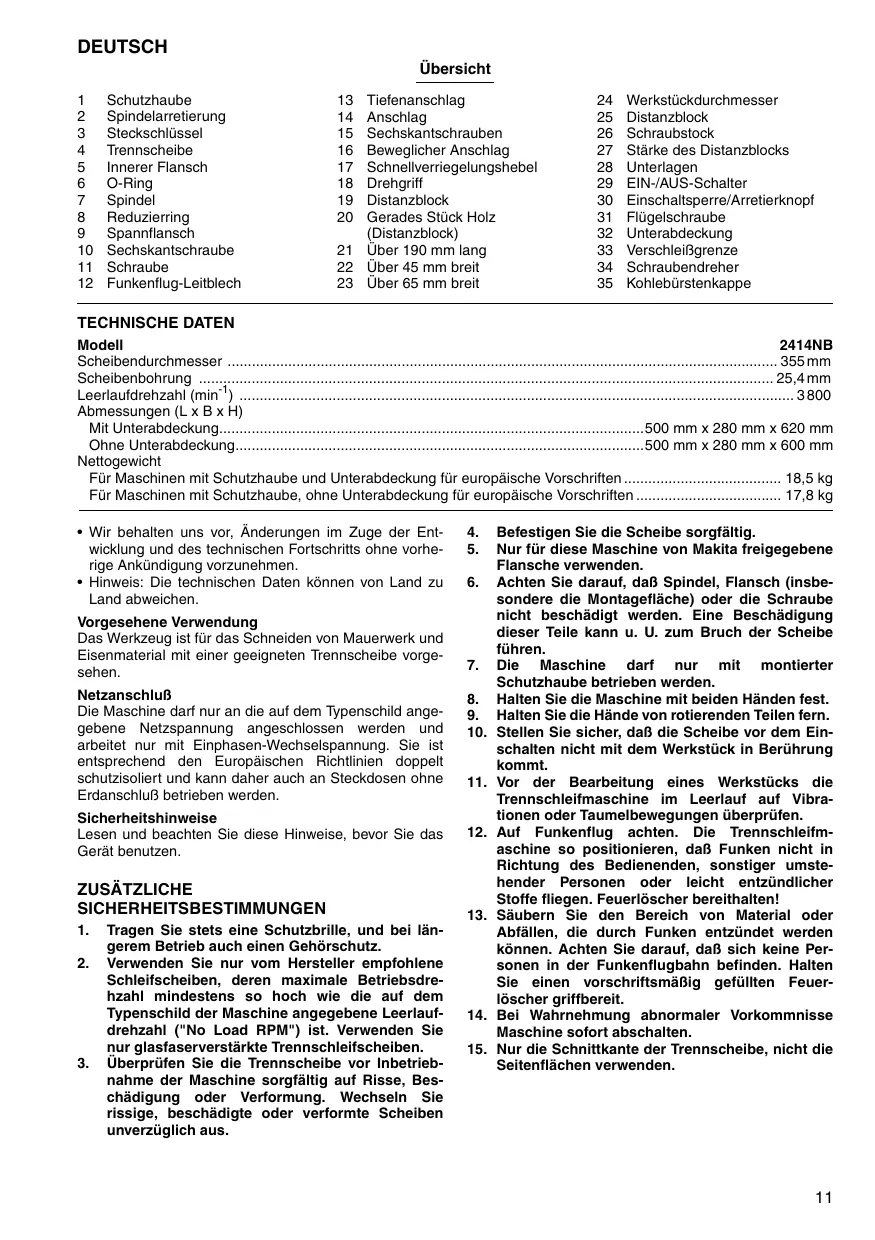

Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Simboli

1	Schutzhaube	13	Tiefenanschlag	24	Werkstückdurchmesser
2	Spindelarretierung	14	Anschlag	25	Distanzblock
3	Steckschlüssel	15	Sechskantschrauben	26	Schraubstock
4	Trennscheibe	16	Beweglicher Anschlag	27	Stärke des Distanzblocks
5	Innerer Flansch	17	Schnellverriegelungshebel	28	Unterlagen
6	O-Ring	18	Drehgriff	29	EIN-/AUS-Schalter
7	Spindel	19	Distanzblock	30	Einschaltsperre/Arretierknopf
8	Reduzierring	20	Gerades Stück Holz	31	Flügelschraube
9	Spannflansch		(Distanzblock)	32	Unterabdeckung
10	Sechskantschraube	21	Über 190 mm lang	33	Verschleißgrenze
11	Schraube	22	Über 45 mm breit	34	Schraubendreher
12	Funkenflug-Leitblech	23	Über 65 mm breit	35	Kohlebürstenkappe

TECHNISCHE DATEN

Modell	2414NB
Scheibendurchmesser	355 mm
Scheibenbohrung	25,4 mm
Leerlaufdrehzahl (min ^-1 )	3800
Abmessungen (L x B x H)
Mit Unterabdeckung	500 mm x 280 mm x 620 mm
Ohne Unterabdeckung	500 mm x 280 mm x 600 mm
Nettogewicht
Für Maschinen mit Schutzhaube und Unterabdeckung für europäische Vorschriften	18,5 kg
Für Maschinen mit Schutzhaube, ohne Unterabdeckung für europäische Vorschriften	17,8 kg

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Vorgesehene Verwendung

Das Werkzeug ist für das Schneiden von Mauerwerk und Eisenmaterial mit einer geeigneten Trennscheibe vorgesehen.

Netzanschluß

Die Maschine darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppelt schutzisoliert und kann daher auch an Steckdosen ohne Erdanschluß betrieben werden.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

ZUSÄTZLICHE

SICHERHEITSBESTIMMUNGEN

1. Tragen Sie stets eine Schutzbrille, und bei längerem Betrieb auch einen Gehörschutz.
2. Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben, deren maximale Betriebsdrehzahl mindestens so hoch wie die auf dem Typenschild der Maschine angegebene Leerlauf-drehzahl ("No Load RPM") ist. Verwenden Sie nur glasfaserverstärkte Trennschleifscheiben.

3. Überprüfen Sie die Trennscheibe vor Inbetriebnahme der Maschine sorgfältig auf Risse, Beschädigung oder Verformung. Wechseln Sie rissige, beschädigte oder verformte Scheiben unverzüglich aus.

4. Befestigen Sie die Scheibe sorgfältig.

5. Nur für diese Maschine von Makita freigegebene Flansche verwenden.
6. Achten Sie darauf, daß Spindel, Flansch (insbesondere die Montagefläche) oder die Schraube nicht beschädigt werden. Eine Beschädigung dieser Teile kann u. U. zum Bruch der Scheibe führen.
7. Die Maschine darf nur mit montierter Schutzhaube betrieben werden.
8. Halten Sie die Maschine mit beiden Händen fest.
9. Halten Sie die Hände von rotierenden Teilen fern.
10. Stellen Sie sicher, daß die Scheibe vor dem Einschalten nicht mit dem Werkstück in Berührung kommt.
11. Vor der Bearbeitung eines Werkstücks die Trennschleifmaschine im Leerlauf auf Vibrationen oder Taumelbewegungen überprüfen.
12. Auf Funkenflug achten. Die Trennschleifmaschine so positionieren, daß Funken nicht in Richtung des Bedienenden, sonstiger umstehender Personen oder leicht entzündlicher Stoffe fliegen. Feuerlöscher bereithalten!
13. Säubern Sie den Bereich von Material oder Abfällen, die durch Funken entzündet werden können. Achten Sie darauf, daß sich keine Personen in der Funkenflugbahn befinden. Halten Sie einen vorschriftsmäßig gefüllten Feuerlöscher griffbereit.
14. Bei Wahrnehmung abnormaler Vorkommnisse Maschine sofort abschalten.

15. Nur die Schnittkante der Trennscheibe, nicht die Seitenflächen verwenden.

16. Erst nachdem die Maschine abgeschaltet wurde und die Scheibe zum Stillstand gekommen ist, das Werkstück entfernen oder befestigen, den Schraubstock betätigen, die Arbeitsposition oder den Winkel ändern, oder die Scheibe auswechseln.

17. Das Werkstück nicht unmittelbar nach Beendigung der Trennarbeit berühren, da es sehr heiß ist und Verbrennungen verursachen kann.
18. Lagern Sie die Trennscheibe nur an einem trokkenen Ort.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

BEDIENUNGSHINWEISE

Montage und Demontage der Trennscheibe (Abb. 1 u. 2)

Wichtig:

Vergewissern Sie sich vor der Montage bzw. Demontage der Trennscheibe stets, daß die Maschine abgeschaltet und der Netzstecker gezogen ist.

Heben Sie zur Demontage der Trennscheibe die Schutzh-aube an. Drücken Sie die Spindelarretierung, um die Antriebswelle zu blockieren hindern, und lösen Sie die Sechskantschraube durch Linksdrehung des Steckschlüssels.

Entfernen Sie dann Sechskantschraube, Spannflansch und Trennscheibe.

Hinweis: Der innere Spannflansch, Reduzierring und O-Ring dürfen nicht entfernt werden.

Zur Montage der Trennscheibe die oben genannten Schritte in umgekehrter Reihenfolge ausführen.

VORSICHT:

• Die Sechskantschraube mit dem mitgelieferten Steckschlüssel ausreichend festziehen. Bei Nichtbeachtung kann sich die Trennscheibe lösen und es besteht Verletzungsgefahr.
• Nach dem Trennscheibenwechsel die Schutzhaube wieder ordnungsgemäß schließen.

Funkenflug-Leitblech (Abb. 3)

Bei werkseitiger Auslieferung liegt das Funkenflug-Leitblech am Maschinentisch an. In dieser Einstellung entsteht beim Betrieb starker Funkenflug. Vor Inbetriebnahme lösen Sie die Schraube und positionieren das Funkenflug-Leitblech in der Stellung des geringsten Funkenflugs im Arbeitsbereich.

Tiefenanschlag (Abb. 4)

Der Tiefenanschlag verhindert, daß die Trennscheibe die Werkbank oder die Aufstandsfläche berührt. Nach dem Einbau einer neuen Trennscheibe den Tiefenanschlag auf die Position (A) einstellen. Wenn die Trennscheibe so weit abgenutzt ist, daß das Werkstück nicht vollständig getrennt wird, ist der Tiefenanschlag auf die Position (B) zu stellen. Dadurch wird mit der abgenutzten Trennscheibe eine höhere Schnittiefe erreicht.

Verstellung Abstand Schraubstock/Spannbereich (Abb. 5 u. 6)

Der Spannbereich ist werkseitig von 0 – 170 mm eingestellt. Ist ein größerer Spannbereich erforderlich, kann dieser durch Verstellung des Anschlags auf 35 – 205 mm oder 70 – 240 mm wie folgt eingestellt werden: Die beiden Sechskantschrauben entfernen, mit denen der Anschlag befestigt ist. Den Anschlag - wie in Abb. 6 dargestellt - verstellen. Danach die beiden Sechskantschrauben wieder fest anziehen.

VORSICHT:

Schmale Werkstücke können u. U. im großen Verstellbereich nicht sicher gespannt werden.

Einstellung auf den gewünschten Schnittwinkel (Abb. 7)

Zur Einstellung des Schnittwinkels die beiden Sechskantschrauben des Anschlags lösen. Den Anschlag in die gewünschte Winkelstellung (0° – 45°) drehen und die Sechskantschrauben fest anziehen.

VORSICHT:

Führen Sie keine Gehrungsschnitte aus, wenn der Anschlag auf einen Spannbereich von 35 – 205 mm oder 70 – 240 mm eingestellt ist.

Sicherung von Werkstücken

Der Maschinenschraubstock ist mit einem Schnellverriegelungssystem ausgestattet. Zum Lösen den Drehgriff und anschließend zum Verstellen den Schnellverriegelungshebel nach links drehen. Zur Werkstücksicherung schieben Sie den Drehgriff bis zum Anliegen des beweglichen Anschlags an das Werkstück. Den Schnellverriegelungshebel nach rechts drehen und mit dem Drehgriff das Werkstück festspannen. (Abb. 8)

VORSICHT:

Den Schnellverriegelungshebel zur Werkstücksicherung immer bis zum Anschlag nach rechts drehen. Bei Nichtbeachtung kann sich das Werkstück bei Betrieb der Maschine aus dem Schraubstock lösen und heraus-schleudern. Dies kann Verletzungen und Trennscheiben-bruch verursachen.

Bei Abnutzung der Trennscheibe kann, wie in Abb. 9 gezeigt, ein Distanzblock zur weiteren Verwendung der Trennscheibe hinter dem Werkstück plaziert werden.

Wenn Sie Werkstücke von über 65 mm Breite in einem Winkel schneiden, bringen Sie ein gerades Werkstückdurchmesser von über 190 mm Länge und 45 mm Breite an den Anschlag an, wie in Abb. 10 gezeigt. Befestigen Sie dieses Werkstückdurchmesser mit Schrauben in den Bohrungen des Anschlags.

Zur optimalen Ausnutzung der Trennscheibe sollte der Berührungspunkt der Trennscheibe im Mittelpunkt des Werkstücks liegen. Zur sparsamen Verwendung der Trennscheibe kann, wie in Abb. 11 gezeigt, ein schmaleres Distanzstück unter dem Werkstück positioniert werden.

Lange Werkstücke müssen an beiden Seiten durch Unterlagen aus nicht entzündbarem Material abgestützt werden. Um einen genauen Schnitt durchführen zu können, müssen diese mit der Grundplatte bündig sein (Abb. 12).

Schalterfunktion (Abb. 13)

VORSICHT:

Vor dem Anschließen der Maschine an das Stromnetz stets überprüfen, ob der Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Werkzeug mit Arretierknopf (Abb. 13)

Zum Einschalten der Maschine den Schalter drücken. Zum Ausschalten wieder loslassen. Für Dauerbetrieb den Schalter und den Arretierknopf drücken. Zum Ausschalten den arretierten Schalter nochmals drücken und wieder loslassen.

Werkzeug mit Einschaltsperre (Abb. 13)

Um ein versehentliches Betätigen des Schalters zu verhindern, ist bei diesem Modell eine Einschaltspierre eingebaut. Zum Einschalten der Maschine erst die Einschaltspierre und dann den Schalter drücken. Zum Ausschalten den Schalter wieder loslassen.

Betrieb

Den Handgriff sicher mit einer Hand führen und Maschine einschalten. Das Trennschleifen erst beginnen, wenn die Maschine höchste Drehzahl erreicht hat. Dann die Trennscheibe langsam auf das Werkstück absenken und mit leichtem Vorschubdruck den Schnitt ausführen. Nach Beendigung der Arbeit Maschine abschalten, Motor bis zum völligen Stillstand kommen lassen und dann erst den Griff in die Ausgangsposition anheben.

VORSICHT:

Der richtige Vorschubdruck und die maximale Schnittleistung ist an der maximal erreichbaren Funkenmenge zu erkennen. Üben Sie jedoch nicht zu viel Druck aus, da die Trennscheibe zu schnell verschleißt bzw. Maschine, Trennscheibe oder Werkstück beschädigt und die Schnittleistung reduziert wird. Trennkapazität

Trennkapazität

Die maximale Trennkapazität ist abhängig von Schnittwinkel und Werkstückprofil.

Trennscheibenabmessungen: 355 mm

Gehrungseinstellung\Profil	∅A	A	A x B	B	A
90°	115 mm	119 mm	115 mm x 130 mm102 mm x 194 mm70 mm x 233 mm	137 mm
45°	115 mm	106 mm	115 mm x 103 mm	100 mm

Für Maschinen mit Unterabdeckung (Abb. 14)

Um die Unterabdeckung von angesammeltem Staub zu säubern, legen Sie die Maschine auf die Seite, und ziehen Sie die Unterabdeckung ab, nachdem Sie die Flügelschraube entfernt haben, wie in der Abbildung gezeigt. Denken Sie daran, die Unterabdeckung nach der Staubbeseitigung wieder zu schließen und mit der Flügelschraube zu sichern.

Tragen der Maschine (Abb. 15)

Drücken Sie den Maschinenkopf nach unten und hängen die Kette in den Haken des Handgriffs ein.

WARTUNG

VORSICHT:

Vor Arbeiten an der Maschine vergewissern Sie sich, daß sich der Schalter in der „AUS“-Position befindet und der Netzstecker gezogen ist.

Kohlebürsten wechseln (Abb. 16 u. 17)

Kohlebürsten ersetzen, wenn sie bis auf die Verschleißgrenze abgenutzt sind. Beide Kohlebürsten nur paarweise ersetzen.

Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu gewährleisten, sollten Reparatur-, Wartungs-, und Einstellarbeiten nur von Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Visione generale

Das mitgelieferte Zubehör ist speziell für den Gebrauch mit dem in dieser Betriebsanleitung angegebenen Makita-Elektrowerkzeug vorgesehen. Bei Verwendung von Fremdzubehör in Verbindung mit dieser Maschine besteht Verletzungsgefahr.

I ACCESSORI

ATTENZIONE:

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwortung, daß dieses Produkt gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmen:

EN61029, EN55014, EN610000

ITALIANO

Geräusch- und Vibrationsentwicklung

Die typischen A-bewerteten Geräuschpegel betragen:

Schalldruckpegel: 97 dB (A)

Schalleistungspegel: 110 dB (A)

- Gehörschutz tragen. -

Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2,5m/s ^4 .
