BRUGSANVISNING 2414NB MAKITA

Nedenstående symboler er anvendt i forbindelse med denne maskine. Vær sikker på, at De har forstået symbolernes betydning, før maskinen anvendes.

Symboler

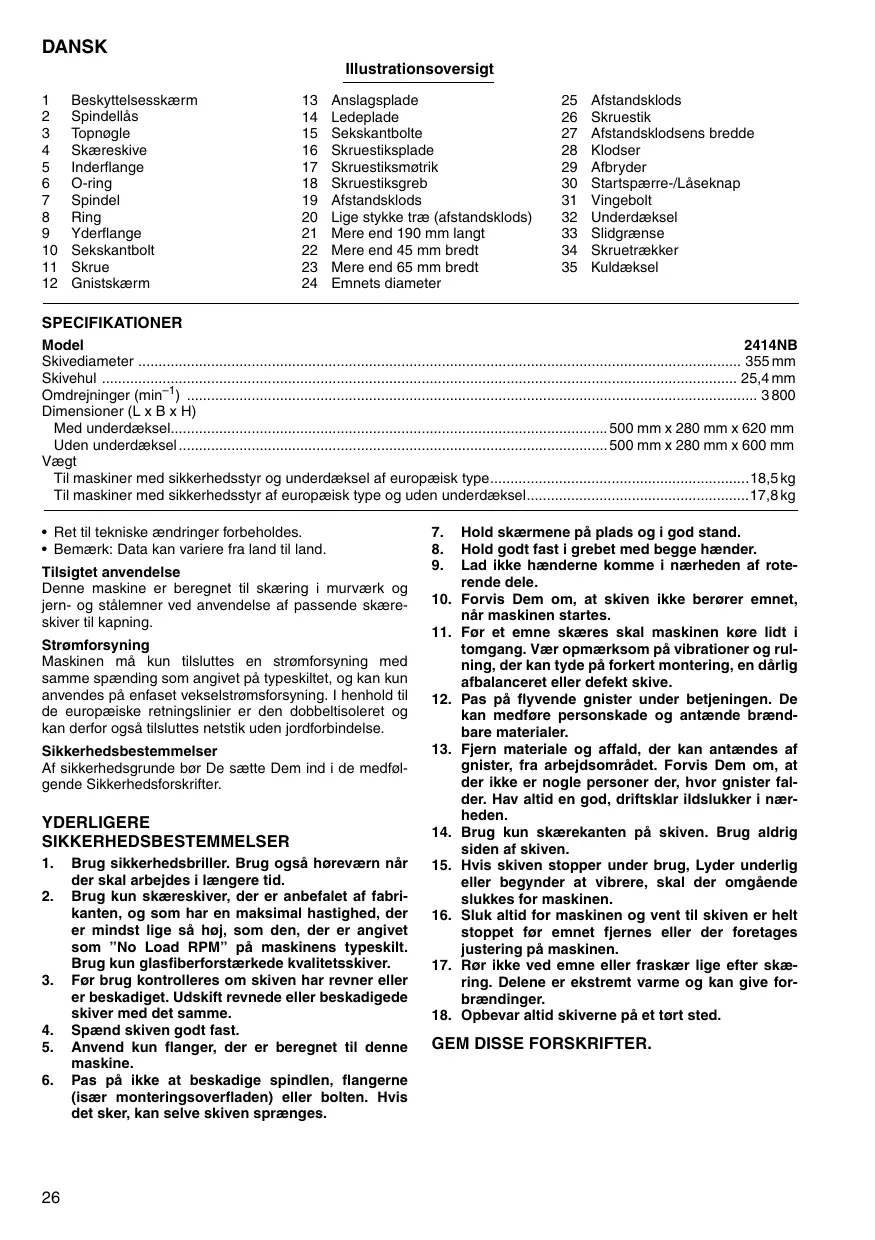

Illustrationsoversigt

1	Beskyttelsesskærm	13	Anslagsplade	25	Afstandsklods
2	Spindellås	14	Ledeplade	26	Skruestik
3	Topnøgle	15	Sekskantbolte	27	Afstandsklodsens bredde
4	Skæreskive	16	Skruestiksplade	28	Klodser
5	Inderflange	17	Skruestiksmøtrik	29	Afbryder
6	O-ring	18	Skruestiksgreb	30	Startspærre-/Låseknap
7	Spindel	19	Afstandsklods	31	Vingebolt
8	Ring	20	Lige stykke træ (afstandsklods)	32	Underdæksel
9	Yderflange	21	Mere end 190 mm langt	33	Slidgrænse
10	Sekskantbolt	22	Mere end 45 mm bredt	34	Skruetrækker
11	Skrue	23	Mere end 65 mm bredt	35	Kuldæksel
12	Gnistskærm	24	Emnets diameter

SPECIFICATIONER

Model	2414NB
Skivediameter	355 mm
Skivehul	25,4 mm
Omdrejninger (min ^-1 )	3800
Dimensioner (L x B x H)
Med underdæksel	500 mm x 280 mm x 620 mm
Uden underdæksel	500 mm x 280 mm x 600 mm
Vægt
Til maskiner med sikkerhedsstyr og underdæksel af europæisk type	18,5 kg
Til maskiner med sikkerhedsstyr af europæisk type og uden underdæksel	17,8 kg

• Ret til tekniske ændringer forbeholdes.
• Bemærk: Data kan variere fra land til land.

Tilsigtet anvendelse

Denne maskine er beregnet til skæring i murværk og jern- og stålemner ved anvendelse af passende skære-skiver til kapning.

Strømforsyning

Maskinen må kun tilsluttes en strømforsyning med samme spænding som angivet på typeskiltet, og kan kun anvendes på enfaset vekselstrømsforsyning. I henhold til de europæiske retningslinier er den dobbeltisoleret og kan derfor også tilsluttes netstik uden jordforbindelse.

Sikkerhedsbestemmelser

Af sikkerhedsgrunde bør De sætte Dem ind i de medfølgende Sikkerhedsforskrifter.

YDERLIGERE

SIKKERHEDSBESTEMMELSER

1. Brug sikkerhedsbriller. Brug også høreværn når der skal arbejdes i længere tid.
2. Brug kun skæreskiver, der er anbefalet af fabrikanten, og som har en maksimal hastighed, der er mindst lige så høj, som den, der er angivet som "No Load RPM" på maskinens typeskilt. Brug kun glasfiberforstærkede kvalitetsskiver.
3. Før brug kontrolleres om skiven har revner eller er beskadiget. Udskift revnede eller beskadigede skiver med det samme.
4. Spænd skiven godt fast.
5. Anvend kun flanger, der er beregnet til denne maskine.

6. Pas på ikke at beskadige spindlen, flangerne (især monteringsoverfladen) eller bolten. Hvis det sker, kan selve skiven sprænges.

7. Hold skærmene på plads og i god stand.

8. Hold godt fast i grebet med begge hænder.
9. Lad ikke hænderne komme i nærheden af roterende dele.
10. Forvis Dem om, at skiven ikke berører emnet, när maskinen startes.
11. Før et emne skæres skal maskinen køre lidt i tomgang. Vær opmærksom på vibrationer og rulning, der kan tyde på forkert montering, en dårlig afbalanceret eller defekt skive.
12. Pas på flyvende gnister under betjeningen. De kan medføre personskade og antænde brændbare materialer.
13. Fjern materiale og affald, der kan antændes af gnister, fra arbejdsområdet. Forvis Dem om, at der ikke er nogle personer der, hvor gnister falder. Hav altid en god, driftsklar ildslukker i nærheden.
14. Brug kun skærekanten på skiven. Brug aldrig siden af skiven.
15. Hvis skiven stopper under brug, Lyder underlig eller begynder at vibrere, skal der omgående slukkes for maskinen.
16. Sluk altid for maskinen og vent til skiven er helt stoppet før emnet fjernes eller der foretages justering på maskinen.
17. Rør ikke ved emne eller fraskær lige efter skæring. Delene er ekstremt varme og kan give forbrændinger.
18. Opbevar altid skiverne på et tørt sted.

GEM DISSE FORSKRIFTER.

ANVENDELSE

Montering eller afmontering af skæreskive (Fig. 1 og 2)

Vigtigt:

Forvis Dem altid om, at maskinen er slukket og netstikket taget ud, før skiven monteres eller afmonteres.

Løft beskyttelsesskærmen op, når skiven skal afmonteres. Tryk spindellåsen ind, så skiven ikke kan rotere, og brug topnøglen til at løsne sekskantbolten ved at dreje den mod uret.

Afmonter nu sekskantbolten, yderflangen og skiven.

Bemærk: Afmonter ikke den inderflangen, reducérringen og O-ringen.

Ved montering af skiven følges anvisningerne for afmontering i omvendt rækkefølge.

FORSIGTIG:

• Stram altid sekskantbolten godt til. Hvis den ikke strammes forsvarligt til, kan det resultere i alvorlig person-skade. Anvend altid kun de originale inder-og yderflanger, der leveres med maskinen.
• Anvend altid kun de indre og ydre flanger, der følger med denne maskine.
• Sænk altid beskyttelsesskærmen efter udskiftning af skiven.

Gnistskærm (Fig. 3)

Gnistskærmen er indstillet fra fabrik, således at dens nederste kant berører basen. Anvendes maskinen med skærmen i denne stilling, vil der flyve gnister rundt i lokalet. Løsn skruen og indstil gnistskærmen til en stilling, hvor flyvende gnister minimeres.

Anslagsplade (Fig. 4)

Anslagspladen forhindrer, at skæreskiven berører arbejdsbordet eller gulvet. Når en ny skive monteres, skal anslagspladen sættes til indstilling (A). Når skiven bliver slidt ned i den grad, at den nedre del af emnet ikke bliver skåret, skal anslagspladen sættes til indstilling (B) for at opnå øget skærekapacitet med den slidte skive.

Mellemrum mellem skruestik og ledeplade (Fig. 5 og 6)

Den oprindelige afstand eller mellemrum mellem skrue-stikken og ledepladen er 0 – 170 mm. Hvis arbejdet kræ-ver større afstand eller mellemrum, så gå frem som følger for at ændre afstanden eller mellemrummet.

Fjern de to sekskantbolte, der holder ledepladen fast. Flyt ledepladen som vist på Fig. 6 og spænd den fast ved hjælp af sekskantboltene. Følgende indstillinger af mellemrummet er mulige:

35 – 205 mm

70 – 240 mm

FORSIGTIG:

Husk at smalle emner måske ikke kan fastspændes godt nok, när de to bredere mellemrumsindstillinger anvendes.

Indstilling af snitvinkel (Fig. 7)

For at ændre snitvinklen løsnes de to sekskantbolte, som holder ledepladen fast. Flyt ledepladen til den ønskede vinkel (0° – 45°) og spænd sekskantboltene godt fast.

FORSIGTIG:

Udfør aldrig højrevendte geringssnit, når ledepladen er indstillet til 35 – 205 mm eller 70 – 240 mm.

Fastspænding af emner

Ved at dreje skruestikgrebet mod uret og vippe skruestikmøtrikken til venstre bliver skruestikken frigjort fra skruegangen og kan bevæges hurtigt ind eller ud. For at spænde emner fast skal skruestikgrebet skubbes, indtil skruestikpladen berører emnet. Vip skruestikmøtrikken til højre og drej skruestikgrebet med uret for at holde emnet godt fast. (Fig. 8)

FORSIGTIG:

Sæt altid skruestiksmøtrik helt til højre, når emnet skal spændes fast. Hvis dette ikke gøres, kan det medføre, at emnet ikke sidder godt nok fast. Derved kan emnet blive skubbet ud, eller skiven kan blive ødelagt.

Når en skæreskive er ved at være nedslidt, skal der sættes en afstandsklods af et robust, ikke-brændbart materiale bagved emnet, som vist på Fig. 9. Den nedslidte skive kan anvendes mere effektivt ved at bruge midterpunktet i skivens yderkant, når emnet skal skæres.

Når der skæres emner i vinkel, og emnet er mere end 65 mm bredt, skal De anbringe et lige stykke træ (afstandsklods), der er mere end 190 mm langt x 45 mm bredt, på ledepladen, som vist på Fig. 10. Fastgør denne afstandsklods med skruer gennem hullerne i ledepladen.

Hvis der anvendes en afstandsklods, der er lidt smallere end emnet, som vist på Fig. 11, kan skiven anvendes på en mere økonomisk måde.

Lange emner skal understøttes på begge sider med blokke af ikke-brændbart materiale, således at det bliver plant med basens top. (Fig. 12)

Afbryderbetjening

FORSIGTIG:

Før maskinen tilsluttes lysnettet, skal De altid kontrollere, at afbryderkontakten fungerer fejlfrit og returnerer til "OFF" positionen, når den slippes.

Tryk på afbryderen for at starte, slip afbryderen for at stoppe. Ved vedvarende arbejde trykkes først på afbryderen dernæst på låseknappen. For at stoppe fra denne läste position trykkes kort på afbryderen hvorefter den slippes.

Maskine med startspærre (Fig. 13)

For at undgå utilsigtet start er denne model udstyret med en startspærre. For at starte trykkes først på startspærreknappen og derefter på afbryderen mens startspærreknappen holdes inde. For at stoppe slippes afbryderen.

Betjening

Hold godt fast i grebet. Tænd for maskinen, og vent indtil skiven har opnået fuld hastighed, før den forsigtigt sænkes ned i emnet. Når skiven berører emnet, skal der gradvist lægges mere og mere tryk på grebet for at at udføre afskæringen. Når afskæringen er udført, skal der slukkes for maskinen. VENT TIL SKIVEN ER HELT STOPPET, før grebet igen sættes i den oprejste stilling.

FORSIGTIG:

Hvor meget der skal trykkes på grebet under arbejdet og den maksimale skæreevne kan fastslås ud fra mængden af gnister, der frembringes under arbejdet. Trykket på grebet skal justeres således, at der frembringes den maksimale mængde gnister. Afskæringen må ikke fremskyndes ved at der lægges for meget tryk på grebet. Det kan medføre reduceret skærevne, for tidlig nedslidning af skiven, såvel som beskadigelse af maskinen, skiven eller emnet.

Skærekapacitet

Den maksimale skærekapacitet afhænger af snitvinklen og emnets form. Anvendelige skivemål: 355 mm

Emnets formSnitvinkel
90°	115 mm	119 mm	115 mm x 130 mm102 mm x 194 mm70 mm x 233 mm	137 mm
45°	115 mm	106 mm	115 mm x 103 mm	100 mm

Til maskiner med underdæksel (Fig. 14)

For at fjerne opsamlet støv fra underdækslet, anbringes maskinen med siden opad og underdækslet åbnes ved at man trækker i det, efter at vingebolten er fjernet som vist på illustrationen. Sørg for at lukke og fastgøre dækslet med vingebolten, når støvet er fjernet.

Sænk værktøjshovedet ned til den position, hvor kæden kan sættes på krogen på grebet.

VEDLIGEHOLDELSE

FORSIGTIG:

Sørg altid for at maskinen er slukket og netstikket trukket ud, før der foretages noget arbejde på selve maskinen.

Udskiftning af kul (Fig. 16 og 17)

Kullene skal udskiftes, når de er slidt ned til slidgrænsen. Brug kun originale Makita kul og udskift altid disse parvis.

For at opretholde produktets sikkerhed og pålidelighed, bør reparation, vedligeholdelse og justering kun udføres af et autoriseret Makita Service Center.

Merknad: Indre flens, ring og O-ring skal ikke fjernes.

Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre personskade. Tilbehøret bør kun anvendes til det, det er beregnet til.

S TILLBEHÖR

FÖRSIKTIGHET:

Vi erklærer hermed på eget ansvar, at dette produkt er i overensstemmelse med de følgende standarder eller normsættende dokumenter,

EN61029, EN55014, EN610000

i overensstemmelse med Rådets Direktiver 73/23/EEC, 89/336/EEC og 98/37/EC.

SVENSKA

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

De typiske A-vægtede lydniveauer er

lydtryksniveau: 97dB (A)

lydeffektniveau: 110 dB (A)

- Bær høreværn. -

Den vægtede effektive accelerationsværdi overstiger ikke 2,5 m/s ^2 .
