MODE D'EMPLOI 2414NB MAKITA

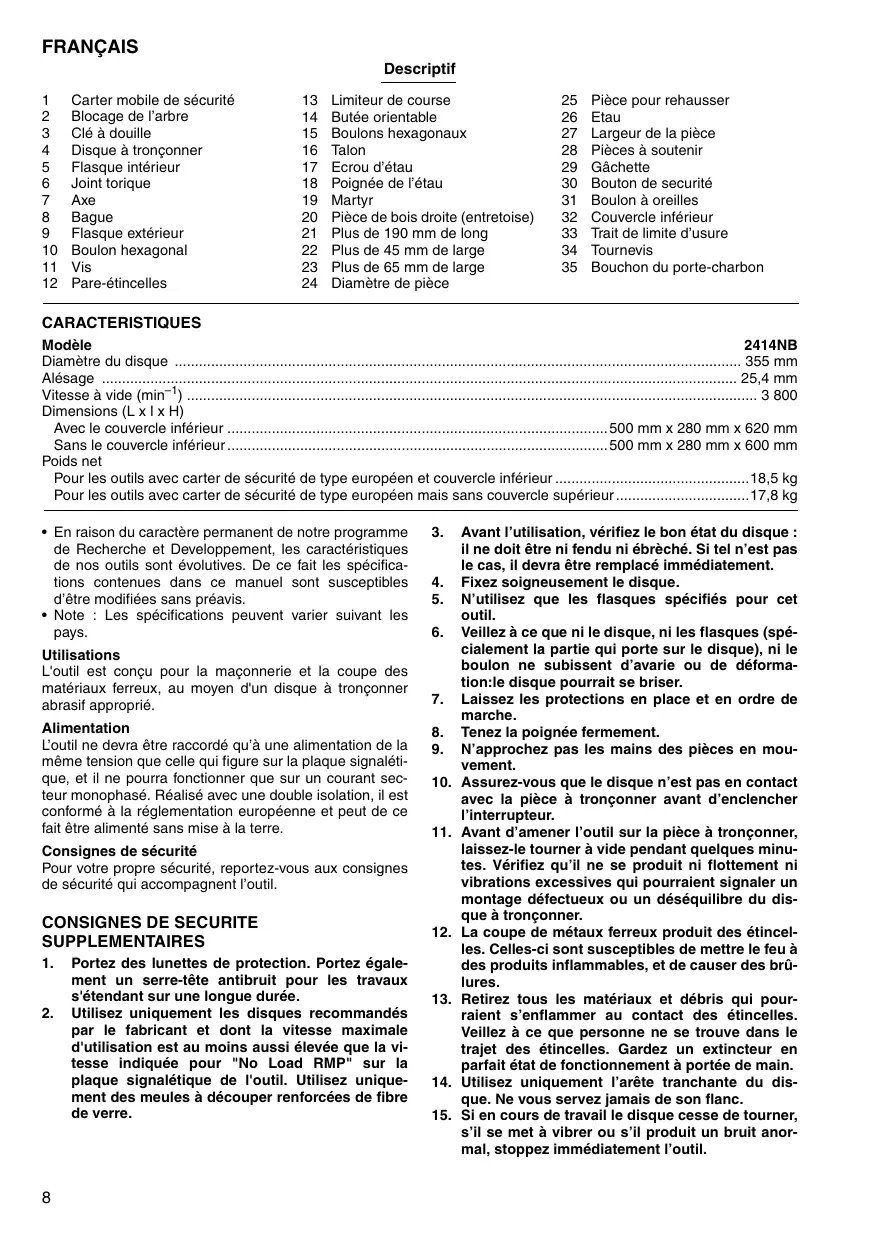

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.
Symbole
| 1 | Carter mobile de sécurité | 13 | Limiteur de course | 25 | Pièce pour rehausser |
| 2 | Blocage de l'arbre | 14 | Butée orientable | 26 | Etau |
| 3 | Clé à douille | 15 | Boulons hexagonaux | 27 | Largeur de la pièce |
| 4 | Disque à tronçonner | 16 | Talon | 28 | Pièces à soutenir |
| 5 | Flasque intérieur | 17 | Ecrou d'étau | 29 | Gâchette |
| 6 | Joint torique | 18 | Poignée de l'étau | 30 | Bouton de sécurité |
| 7 | Axe | 19 | Martyr | 31 | Boulon à oreilles |
| 8 | Bague | 20 | Pièce de bois droite (entretoise) | 32 | Couvercle inférieur |
| 9 | Flasque extérieur | 21 | Plus de 190 mm de long | 33 | Trait de limite d'usure |
| 10 | Boulon hexagonal | 22 | Plus de 45 mm de large | 34 | Tournevis |
| 11 | Vis | 23 | Plus de 65 mm de large | 35 | Bouchon du porte-charbon |
| 12 | Pare-étincelles | 24 | Diamètre de pièce |
CARACTERISTIQUES
| Modèle | 2414NB |
| Diamètre du disque | 355 mm |
| Alésage | 25,4 mm |
| Vitesse à vide (min ^-1 ) | 3 800 |
| Dimensions (L x l x H) | |
| Avec le couvercle inférieur | 500 mm x 280 mm x 620 mm |
| Sans le couvercle inférieur | 500 mm x 280 mm x 600 mm |
| Poids net | |
| Pour les outils avec carter de sécurité de type européen et couvercle inférieur | 18,5 kg |
| Pour les outils avec carter de sécurité de type européen mais sans couvercle supérieur | 17,8 kg |
- En raison du caractère permanent de notre programme de Recherche et Developpement, les caractéristiques de nos outils sont évolutives. De ce fait les spécifications contenues dans ce manuel sont susceptibles d'être modifiées sans préavis.
- Note : Les spécifications peuvent varier suivant les pays.
Utilisations
L'outil est conçu pour la maçonnerie et la coupe des matériaux ferreux, au moyen d'un disque à tronçonner abrasif approprié.
Alimentation
L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conformé à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.
CONSIGNES DE SECURITE SUPPLEMENTAIRES
- Portez des lunettes de protection. Portez également un serre-tête antibruit pour les travaux s'étendant sur une longue durée.
-
Utilisez uniquement les disques recommandés par le fabricant et dont la vitesse maximale d'utilisation est au moins aussi élevée que la vitesse indiquée pour "No Load RMP" sur la plaque signalétique de l'outil. Utilisez uniquement des meules à découper renforcées de fibre de verre.
-
Avant l'utilisation, vérifiez le bon état du disque : il ne doit être ni fendu ni ébrèché. Si tel n'est pas le cas, il devra être remplacé immédiatement.
- Fixez soigneusement le disque.
- N'utilisez que les flasques spécifiés pour cet outil.
- Veillez à ce que ni le disque, ni les flasques (spécialement la partie qui porte sur le disque), ni le boulon ne subissent d'avarie ou de déformation:le disque pourrait se briser.
- Laissez les protections en place et en ordre de marche.
- Tenez la poignée fermement.
- N'approchez pas les mains des pièces en mouvement.
- Assurez-vous que le disque n'est pas en contact avec la pièce à tronçonner avant d'enclencher l'interrupteur.
- Avant d'amener l'outil sur la pièce à tronçonner, laissez-le tourner à vide pendant quelques minutes. Vérifiez qu'il ne se produit ni flottement ni vibrations excessives qui pourraient signaler un montage défectueux ou un déséquilibre du disque à tronçonner.
- La coupe de métaux ferreux produit des étincelles. Celles-ci sont susceptibles de mettre le feu à des produits inflammables, et de causer des brûlures.
- Retirez tous les matériaux et débris qui pourraient s'enflammer au contact des étincelles. Veillez à ce que personne ne se trouve dans le trajet des étincelles. Gardez un extincteur en parfait état de fonctionnement à portée de main.
- Utilisez uniquement l'arête tranchante du disque. Ne vous servez jamais de son flanc.
-
Si en cours de travail le disque cesse de tourner, s'il se met à vibrer ou s'il produit un bruit anormal, stoppez immédiatement l'outil.
-
Toute manipulation de la pièce à tronçonner comme de l'étau ne devra avoir lieu qu'après arrêt complet de la rotation du disque, et coupure de l'alimentation.
- Ne touchez pas la pièce tout de suite après la coupe, car elle sera extrêmement chaude et pourrait vous brûler.
- Ne remisez les disques que dans un local exempt d'humidité.
CONSERVEZ CES INSTRUCTIONS.
MODE D'EMPLOI
Installation et démontage du disque à tronçonner (Fig. 1 et 2)
Important:
Vérifiez toujours que l'outil est éteint et débranché avant de déposer ou de reposer le disque.
Pour retirer le disque, relevez le carter mobile de sécurité. Appuyez sur le blocage de l'arbre de façon que le disque ne puisse plus tourner, puis desserrez le boulon hexagonal au moyen de la clé à douille en le tournant vers la gauche.
Puis, retirez le bouton hexagonal, le flasque extérieur et le disque.
Note : Ne retirez pas le flasque intérieur, la bague ni le joint torique.
Pour installer le disque, reprenez ces opérations en ordre inverse.
ATTENTION :
- Serrez bien le bouton hexagonal à fond. S'il est mal serré, il peut être la cause de graves blessures. Pour obtenir un serrage satisfaisant, servez-vous de la clé à douille fournie avec l'outil.
- N'utilisez comme flasques intérieur et extérieur que les pièces livrées avec l'outil.
- Après l'installation du disque, rabaissez le carter mobile de sécurité.
Pare-étincelles (Fig. 3)
Le pare-étincelles a été installé en usine en position verticale. Si vous utilisez l'outil ainsi, cela provoquera une grande quantité d'étincelles. Desserrez la vis et réglez le pare-étincelles sur la position qui produira le minimum d'étincelles.
Limiteur de course (Fig. 4)
Le limiteur de course a pour but d'empêcher le disque à tronçonner de toucher l'établi ou la table. Quand vous installez un disque neuf, fixez le limiteur de course à la position (A). Quand le disque s'use au point de ne plus couper la section inférieure de la pièce, fixez le limiteur de course à la position (B) de façon à accroître la capacité de coupe avec un disque usé.
Intervalle entre le talon et la butée orientable (Fig. 5 et 6)
La course initiale du talon de l'étau est de 0 à 170 mm. Si votre travail réclame un débattement plus important procédez comme suit:
Retirez les deux boulons hexagonaux de fixation de la butée orientable, puis reculez celle-ci sur sa nouvelle position Fig.6 et refixez-la avec les boulons hexagonaux. Vous avez le choix entre les courses suivantes:
35 – 205 mm
70 – 240 mm
ATTENTION :
Ces deux réglages sont destinés à des pièces de dimensions importantes et ne conviennent pas à des pièces de petite taille.
Réglage de l'angle de coupe (Fig. 7)
Pour régler l'angle de coupe, desserrez les deux boulons hexagonaux de fixation de la butée orientable. Amenez la butée orientable sur l'angle voulu (0° à 45°) et serrez les boulons hexagonaux à fond.
ATTENTION :
Tant que l'étau est réglé sur les positions 35 – 205 mm ou 70 – 240 mm, n'effectuez que des coupes à angle droit (coupes d'onglet prohibées).
Fixation de la pièce
Tournez la poignée de l'étau vers la gauche et déplacez légèrement l'écrou d'étau vers la gauche pour le débrayer et ajuster rapidement sa position. Pour fixer les pièces, poussez la poignée de l'étau jusqu'à ce que le talon touche la pièce. Déplacez légèrement l'écrou de l'étau vers la droite, puis tournez la poignée de l'étau vers la droite pour fixer solidement la pièce. (Fig. 8)
ATTENTION :
La permanence et la fiabilité du serrage de l'étau ne sont assurées que si l'écrou a été mis en butée complètement sur sa droite. Si tel n'est pas le cas, il risque un débrayage inopiné, avec éjection brutale de la pièce et rupture du disque, avec les dangers que cela comporte.
Lorsque l'usure a déjà notablement diminué le diamètre du disque, vous devez veiller à ce que ce soit toujours la partie de sa périphérie située à l'aplomb de son axe qui serve à la coupe : au besoin, intercalez dans l'étau derrière la pièce un martyr (non inflammable), comme indiqué sur la Fig. 9.
Pour couper des pièces de plus de 65 mm de large en biseau, fixez une pièce de bois droite (entretoise) de plus de 190 mm de long x 45 mm de large sur la butée orientable comme indiqué sur la Fig. 10. Fixez cette entretoise en fixant des vis dans les orifices de la butée orientable.
Lorsque l'usure du disque est plus avancée, il est possible de prolonger son utilisation en rehaussant la pièce comme indiqué Fig. 11.
Pour le tronçonnage des pièces longues, il est recommandé de soulager l'étau en procédant comme sur la Fig. 12.
Interrupteur
ATTENTION :
Avant de raccorder l'outil au secteur, vérifiez toujours que la gâchette fonctionne correctement et qu'elle revient sur la position "OFF" quand vous la relâchez.
Outil avec bouton de verrouillage (Fig. 13)
Pour mettre l'outil en marche, tirez simplement sur la gâchette. Relâchez-la pour arrêter l'outil. Pour un fonctionnement continu, tirez sur la gâchette et appuyez sur le bouton de verrouillage. Pour arrêter l'outil en cette position, tirez à fond sur la gâchette puis relâchez-la.
Outil avec bouton de sécurité (Fig. 13)
Pour éviter que la gâchette ne soit tirée accidentellement, un bouton de déverrouillage a été prévu. Pour mettre l'outil en marche, appuyez sur le bouton de sécurité et actionnez la gâchette. Pour arrêter l'outil, relâchez la gâchette.
Utilisation
Tenez la poignée fermement. Mettez l'outil sous tension et attendez que le disque ait atteint sa pleine vitesse avant de l'amener doucement en position de coupe. Lorsque le disque arrive au contact de la pièce, pesez progressivement sur la poignée pour effectuer le tronçonnage. Dès que la pièce est complètement tronçonnée, arrêtez l'outil et ATTENDEZ QUE L'OUTIL SOIT ARRIVE A UN ARRET COMPLET avant de laisser la poignée rejoindre sa position haute.
ATTENTION:
Déterminez la pression sur la poignée et le rendement maximum de tronçonnage en fonction de la quantité d'étincelles produites par le disque. Réglez votre pression sur la poignée de façon à produire le maximum d'étincelles. Ne forcez pas la coupe en appuyant trop fort sur la poignée : vous n'obtiendriez plus qu'un rendement médiocre, avec usure rapide du disque et le risque d'avarier l'outil et le disque et d'abîmer la pièce.
Capacité de coupe
La capacité de coupe maximale dépend de l'angle d'attaque et de la forme de la pièce. Les cotes ci-dessous correspondent à un disque ayant comme caractéristiques: 355mm
| Angle d'attaque\Forme de la pièce |  |  |  |  |
| 90° | 115 mm | 119 mm | 115 mm x 130 mm102 mm x 194 mm70 mm x 233 mm | 137 mm |
| 45° | 115 mm | 106 mm | 115 mm x 103 mm | 100 mm |
Pour les outils équipés du couvercle inférieur (Fig. 14)
Pour retirer du couvercle inférieur la poussière qui s'y est accumulée, placez l'outil sur le côté, retirez la vis à oreilles et tirez sur le couvercle inférieur pour le retirer, tel qu'indiqué sur l'illustration. Une fois la poussière retirée, refermez le couvercle inférieur et serrez-le fermement avec le boulon à oreilles.
Transport de l'outil (Fig. 15)
Abaissez le bras articulé jusqu'à pouvoir fixer la chaîne au crochet de la poignée.
ENTRETIEN
ATTENTION:
Avant toute intervention, assurez-vous que la machine est à l'arrêt et débranchée.
Remplacement des charbons (Fig. 16 et 17)
Dès qu'un des charbons atteint son repère d'usure, le jeu doit être remplacé, par un jeu neuf et du même modèle.
Pour maintenir la sécurité et la fiabilité du produit, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.
Übersicht
Ces accessoires ou ces fixations sont recommandés pour l'utilisation de l'outil Makita spécifié dans ce manuel. L'utilisation d'autres accessoires ou fixations peut présenter un risque de blessures. Les accessoires ou les fixations ne devront être utilisés que dans le but et de la manière prévus.
D ZUBEHÖR
VORSICHT:
Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes ou aux documents standardisés suivants,
EN61029, EN55014, EN610000
conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/EG.
DEUTSCH
Les niveaux de bruit pondérés A types sont:
niveau de pression sonore: 97 dB (A)
niveau de puissance du son: 110 dB (A)
- Porter des protecteurs anti-bruit. -
L'accélération pondérée ne dépasse pas 2,5 m/s².
