KÄYTTÖOHJE 2414NB MAKITA

Alla on esitetty koneessa käytetyt symbolit. Opettele näiden merkitys, ennen kuin käytät konetta.

Σύμβολα

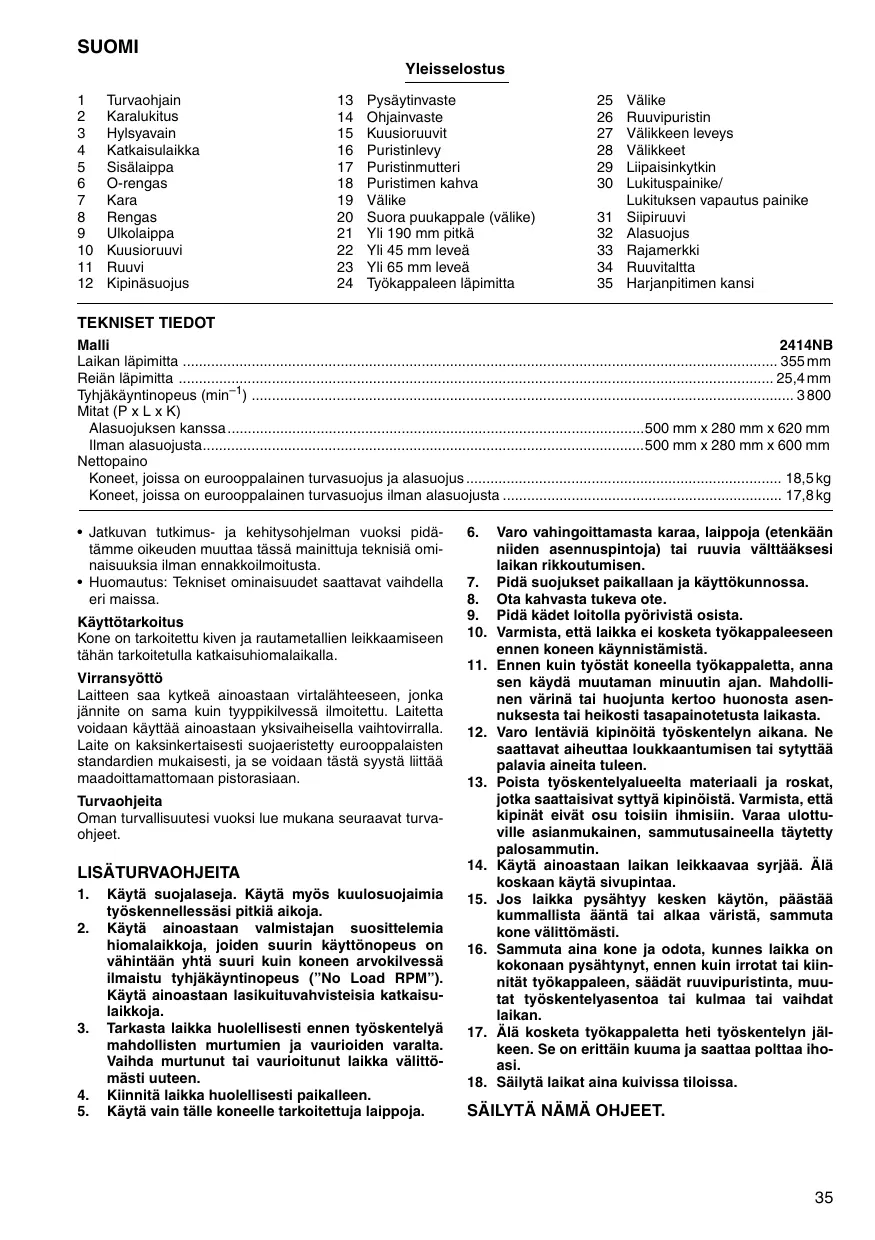

1	Turvaohjain	13	Pysäytinvaste	25	Välike
2	Karalukitus	14	Ohjainvaste	26	Ruuvipuristin
3	Hylsyavain	15	Kuusioruuvit	27	Välikkeen leveys
4	Katkaisulaikka	16	Puristinlevy	28	Välikkeet
5	Sisälaippa	17	Puristinmutteri	29	Liipaisinkytkin
6	O-rengas	18	Puristimen kahva	30	Lukituspainike/
7	Kara	19	Välike		Lukituksen vapautus painike
8	Rengas	20	Suora puukappale (välike)	31	Siipiruuvi
9	Ulkolaippa	21	Yli 190 mm pitkä	32	Alasuojus
10	Kuusioruuvi	22	Yli 45 mm leveä	33	Rajamerkki
11	Ruuvi	23	Yli 65 mm leveä	34	Ruvvitaltta
12	Kipinäsuojus	24	Työkappaleen läpimitta	35	Harjanpitimen kansi

TEKNISET TIEDOT

Malli	2414NB
Laikan läpimitta	355 mm
Reiän läpimitta	25,4 mm
Tyhjäkäyntinopeus (min ^-1 )	3800
Mitat (P x L x K)
Alasuojuksen kanssa	500 mm x 280 mm x 620 mm
Ilman alasuojusta	500 mm x 280 mm x 600 mm
Nettopaino
Koneet, joissa on eurooppalainen turvasuojus ja alasuojus	18,5 kg
Koneet, joissa on eurooppalainen turvasuojus ilman alasuojusta	17,8 kg

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä- tämme oikeuden muuttaa tässä mainittuja teknisiä om- naisuuksia ilman ennakkoilmoitusta.
• Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa.

Käyttötarkoitus

Kone on tarkoitettu kiven ja rautametallien leikkaamiseen tähän tarkoitetulla katkaisuhiomalaikalla.

Virransyöttö

Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jännite on sama kuin typpikilvessä ilmoitettu. Laitetta voidaan käyttää ainoastaan yksivaiheisella vaihtovirralla. Laite on kaksinkertaisesti suojaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan tästä syystä liittää maadoittamattomaan pistorasiaan.

Turvaohjeita

Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

LISÄTURVAOHJEITA

1. Käytä suojalaseja. Käytä myös kuulosuojaimia työskennellessäsi pitkiä aikoja.
2. Käytä ainoastaan valmistajan suosittelemia hiomalaikkoja, joiden suurin käyttönopeus on vähintään yhtä suuri kuin koneen arvokilvessä ilmaistu tyhjäkäyntinopeus ("No Load RPM"). Käytä ainoastaan lasikuituvahvisteisia katkaisulaikkoja.
3. Tarkasta laikka huolellisesti ennen työskentelyä mahdollisten murtumien ja vaurioiden varalta. Vaihda murtunut tai vaurioitunut laikka välittömästi uuteen.
4. Kiinnitä laikka huolellisesti paikalleen.

5. Käytä vain tälle koneelle tarkoitettuja laippoja.

6. Varo vahingoittamasta karaa, laippoja (etenkään niiden asennuspintoja) tai ruuvia välttääksesi laikan rikkoutumisen.

7. Pidä suojukset paikallaan ja käyttökunnossa.
8. Ota kahvasta tukeva ote.
9. Pidä kädet loitolla pyörivistä osista.
10. Varmista, että laikka ei kosketa työkappaleeseen ennen koneen käynnistämistä.
11. Ennen kuin työstät koneella työkappaletta, anna sen käydä muutaman minuutin ajan. Mahdollinen värinä tai huojunta kertoo huonosta asennuksesta tai heikosti tasapainotetusta laikasta.
12. Varo lentäviä kipinöitä työskentelyn aikana. Ne saattavat aiheuttaa loukkaantumisen tai sytyttää palavia aineita tuleen.
13. Poista työskentelyalueelta materiaali ja roskat, jotka saattaisivat syttyä kipinöistä. Varmista, että kipinät eivät osu toisiin ihmisiin. Varaa ulottu-ville asianmukainen, sammutusaineella täytetty palosammutin.
14. Käytä ainoastaan laikan leikkaavaa syrjää. Älä koskaan käytä sivupintaa.
15. Jos laikka pysähtyy kesken käytön, päästää kummallista ääntä tai alkaa väristä, sammuta kone välittömästi.
16. Sammuta aina kone ja odota, kunnes laikka on kokonaan pysähtynyt, ennen kuin irrotat tai kiinnität työkappaleen, säädät ruuvipuristinta, muutat työskentelyasentoa tai kulmaa tai vaihdat laikan.
17. Älä kosketa työkappaletta heti työskentelyn jälkeen. Se on erittäin kuuma ja saattaa polttaa ihoasi.
18. Säilytä laikat aina kuivissa tiloissa.

SÄILYTÄ NÄMÄ OHJEET.

KÄYTTÖOHJEET

Katkaisulaikan irrottaminen ja kiinnittäminen (Kuva 1 ja 2)

Tärkeää:

Varmista aina ennen laikan irrottamista ja kiinnittämistä, että kone on sammutettu ja virtajohto irrotettu pistorasiasta.

Laikka irrotetaan nostamalla turvaohjainta. Paina karalukitusta siten, että laikka ei pääse pyörimään ja löysennä kuusioruuvi kiertämällä sitä hylsyavaimella vastapäivään.

Irrota sitten kuusioruuvi, ulkolaippa ja laikka.

Huomautus: Älä irrota sisälaippaa, rengasta äläkä O-rengasta.

Laikka kiinnitetään tekemällä irrotustoimet päinvastaisessa järjestyksessä.

VARO:

• Pidä huolta, että kiristät kuusioruuvin kunnolla. Jos kuusioruuvi jää liian löysälle, saattaa seurauksena olla vakava loukkaantuminen. Käytä varusteisiin kuuluvaa hylsyavainta varmistaaksesi ruuvin riittävän kireyden.
• Käytä aina vain tämän koneen mukana toimitettua, siihen sopivaa sisä- ja ulkolaippaa.
• Laske aina turvasuojus vaihdettuasi laikan.

Kipinäsuojus (Kuva 3)

Kipinäsuojus on tehtaalla asennettu siten, että sen alareuna osuu alustaan. Jos konetta käytetään tässä asennossa, sinkoilee työskentelyalueelle paljon kipinöitä. Löysennä ruuvia ja säädä kipinäsuojusta sellaiseen asentoon, jossa sinkoilevien kipinöiden määrä on mahdollisimman pieni.

Pysäytinvaste (Kuva 4)

Pysäytinvaste estää katkaisulaikkaa koskettamasta höyläpenkkiä tai lattiapintaa. Kun asennat uuden laikan, aseta pysäytinvaste asentoon (A). Kun laikka on kulunut niin paljon, että työkappaleen alaosa ei tule sahatuksi, aseta pysäytinvaste asentoon (B). Näin voit sahata kulu-neella laikalla paksumpia kappaleita.

Ruuvipuristimen ja ohjainvasteen välinen etäisyys (Kuva 5 ja 6)

Ruuvipuristimen ja ohjainvasteen välinen rako on alunperiin 0 – 170 mm. Jos työsi vaatii suurempaa rakoa, muuta rakoa seuraavalla tavalla.

Irrota ohjainvastetta paikallaan pitävät kaksi kuusioruuvia. Siirrä ohjainvastetta kuvassa 6 esitetyllä tavalla ja kiinnitä se paikalleen kuusioruuveilla. Seuraavat rakoasetukset ovat mahdollisia:

35 – 205 mm

70 – 240 mm

VARO:

Muista, että kapeita työkappaleita ei voi kiinnittää turvallisesti käytettäessä näitä leveitä rakoasetuksia.

Halutun sahauskulman säätäminen (Kuva 7)

Sahauskulmaa muutetaan löysentämällä ohjainvasteen paikallaan pitävät kaksi kuusioruuvia. Siirrä ohjainvaste haluamaasi kulmaan (0° – 45°) ja kiristä kuusioruuvit huolella.

VARO:

Älä koskaan tee oikeanpuoleista viistosahausta, kun ohjainvaste on asetettu 35 – 205 mm tai 70 – 240 mm asentoon.

Työkappaleiden kiinnittäminen

Kun ruuvipuristimen kahvaa käännetään vastapäivään ja näpäytetään sitten sen mutteria vasemmalle, ruuvipuristin irtoaa akselin kierteistä, jolloin se voidaan nopeasti siirtää sisään tai ulos. Työkappaleet kiinnitetään työntämällä ruuvipuristimen kahvaa, kunnes puristinlevy osuu työkappaleeseen. Näpäytä puristinmutteri oikealle ja käännä sitten ruuvipuristimen kahvaa myötäpäivään var-mistaaksesi työkappaleen kiinnityksen. (Kuva 8)

VARO:

Siirrä puristinmutteri aina kokonaan oikealle, kun kiinnität työkappaleen. Jos et toimi näin, työkappaleen kiinnitys ei ehkä ole riittävän varma. Tämä voi aiheuttaa työkappaleen irtoamisen tai laikan vaarallisen rikkoutumisen.

Jos katkaisulaikka on huomattavan kulunut, käytä tukevasta tulenkestävästä materiaalista valmistettua välikettä työkappaleen takana kuvan 9 osoittamalla tavalla. Kuluneen laikan käyttöä voidaan tehostaa käyttämällä työkappaleen sahaamiseen laikan kehän keskiosaa.

Kun sahaat yli 65 mm leveitä työkappaleita vinossa kulmassa, kiinnitä yli 190 mm pitkä ja 45 mm leveä suora puukappale (välike) ohjainvasteeseen kuvan 10 osoittamalla tavalla. Kiinnitä välike ruuveilla ohjainvasteessa olevien reikien läpi.

Laikkaa voidaan säästää myös käyttämällä kuvan 11 esittämään tapaan välikettä, joka on hieman kapeampi kuin työkappale.

Pitkät työkappaleet on tuettava tulenkestävästä materiaalista valmistetuilla välikkeillä kummaltakin puolelta siten, että työkappale on tasan alustan yläosan kanssa. (Kuva 12)

Kytkimen käyttäminen

VARO:

Ennen kuin kytket koneen virtajohdon pistorasiaan, var-mista aina, että liipaisinkytkin toimii moitteettomasti ja palautuu "OFF"-asentoon vapautettaessa.

Lukituspainikkeella varustetut koneet (Kuva 13)

Kone käynnistetään yksinkertaisesti painamalla liipaisinkytkintä. Kone pysäytetään vapauttamalla kytkin. Kone saadaan käymään jatkuvasti pitämällä liipaisinkytkin alaspainettuna ja työntämällä lukituspainike sisään. Koneen lukitusasento puretaan painamalla liipaisinkytkin kokonaan pohjaan ja vapauttamalla se.

Lukituksen vapautuspainikkeella varustetut koneet (Kuva 13)

Liipaisinkytkimen tahattoman painamisen estämiseksi koneessa on lukituksen vapautuskytkin. Kone käynnistetään pitämällä lukituspainike alaspainettuna ja painamalla liipaisinkytkintä. Kone pysähtyy, kun liipaisinkytkin vapautetaan.

Koneen käyttäminen

Pitele kahvasta tiukasti. Käynnistä kone ja odota, kunnes laikka on saavuttanut täyden nopeutensa, ennen kuin lasket sitä varovasti sahausta varten. Kun laikka osuu työkappaleeseen, sahaa painamalla sitä vähitellen alaspäin kahvasta. Kun sahaus on valmis, sammuta kone ja ODOTA, KUNNES LAIKKA ON KOKONAAN PYSÄHTYNYT, ennen kuin palautat kahvan kokonaan ylös.

VARO:

Sahauksen aikana kahvaan kohdistuvan voiman sopiva taso ja suurin mahdollinen sahaustehokkuus voidaan päätellä sahattaessa syntyvien kipinöiden määrästä. Sovita kahvaan kohdistuva voima siten, että kipinöinti on mahdollisimman runsasta. Älä sahaa väkisin painamalla kahvasta liian voimakkaasti. Tämä voi aiheuttaa sahaus-tehokkuuden heikentymistä, laikan ennenaikaista kulumista tai koneen, katkaisulaikan tai työkappaleen mahdollisen vioittumisen.

Sahattavan kappaleen koko

Suurimman mahdollisen sahattavan kappaleen koko vaihtelee sahauskulman ja työkappaleen muodon mukaan. Sopiva laikan läpimitta: 355 mm

Sahauskulma\Työkappaleen muoto
90^	115 mm	119 mm	115 mm x 130 mm102 mm x 194 mm70 mm x 233 mm	137 mm
45^	115 mm	106 mm	115 mm x 103 mm	100 mm

Koneet, joissa ei ole alasuojusta (Kuva 14)

Poista kertyneet roskat alasuojuksesta asettamalla kone sivu ylöspäin ja vetämällä alasuojus auki irrotettuasi ensin siipiruuvin kuvan osoittamalla tavalla. Muista sulkea alasuojus tiukasti siipiruuvilla roskien poistamisen jälkeen.

Koneen kantaminen (Kuva 15)

Käännä konepää alas asentoon, jossa ketjun voi kiinnittää kahvassa olevaan koukkuun.

HUOLTO

VARO:

Ennen koneelle tehtäviä huoltotoimia on varmistettava, että se on sammutettu ja irrotettu virtalähteestä.

Hiilien vaihto (Kuva 16 ja 17)

Hiilet on vaihdettava kun ne ovat kuluneet kulumisrajaan. Hiilet on vaihdettava aina parittain.

Laitteen käyttövarmuuden ja turvallisuuden vuoksi korja-ukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

Tässä käyttöohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälaitteiden ja -varusteiden käyttöä. Minkä tahansa muun lisälaitteen tai -varusteen käyttäminen saattaa aiheuttaa loukkaantumisvaaran. Lisälaitteita ja -varusteita tulee käyttää ainoastaan niille sopivalla tavalla.

GR E≡APTHMATA

ΠΡΟΣΟΧΗ:

Yksinomaisesti vastuullisina ilmoitamme, että tämä tuote on seuraavien standardien ja standardoitujen dokumenttien mukainen,

EN61029, EN55014, EN610000

neuvoston direktiivien 73/23/EEC, 89/336/EEC ja 98/37/EC mukaisesti.
