KÄYTTÖOHJE LS0714FL MAKITA

Rajoitintappi Pultti Säätöpultti Terän suojus Kiristysruuvi Uurrostaso Sahanterä Terän hammas Vasemmanpuoleinen viistesahaus Suora sahaus Kääntöjalusta Ohjain Kääntöjalustan yläpinta Terän reuna Säätöruuvi Rajoitinvarsi Lukitusvipu Jiirisahausasteikko Osoitin Kädensija Vipu Vapautuskytkin Viisteytysasteikko Varsi Ruuvi Lukituksen vapautuspainike Liipaisinkytkin Kahva Valo Valokatkaisin

31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Laserin katkaisin Avaimen pidin Putken pidin Keskisuojus Hylsyavain Kuusiopultti Turvasuojus Karalukitus Nuoli Terän kotelo Kuusiopultti (vasenkätinen) Ulkolaippa Sisälaippa Kara Pölypussi Pölysuutin Suljin Tuki Ruuvipuristimen varsi Ruuvipuristimen tanko Pidin Pitimen asennussarja (lisävaruste) Ruuvipuristimen nuppi Ulkonema Ruuvipuristimen kara Jalusta Tanko 12 Kaksi liukuvarren paikallaan pitävää kiristysruuvia

59 Kaksi liukuvarren paikallaan pitävää kiristysruuvia 60 Ruuvipuristin 61 Välike 62 Alumiininen puristetanko 63 Yli 15 mm 64 Yli 420 mm 65 Reiät 66 Pohjalevy 67 Sahaa uria terällä 68 Kolmikulma 69 Varren pidin 70 0 asteen viistekulman säätöpultti 71 Vasemmanpuoleisen 45 asteen viistekulman säätöpultti 72 Työkappale 73 Sahauslinja 74 Pystypenkki 75 Vedä irti 76 Paina 77 Lampun laatikko 78 Ruuvit 79 Loisteputki 80 Ruuvitaltta 81 Ruuvi (vain yksi) 82 Laservalon linssi 83 Rajamerkki 84 Harjanpitimen kansi

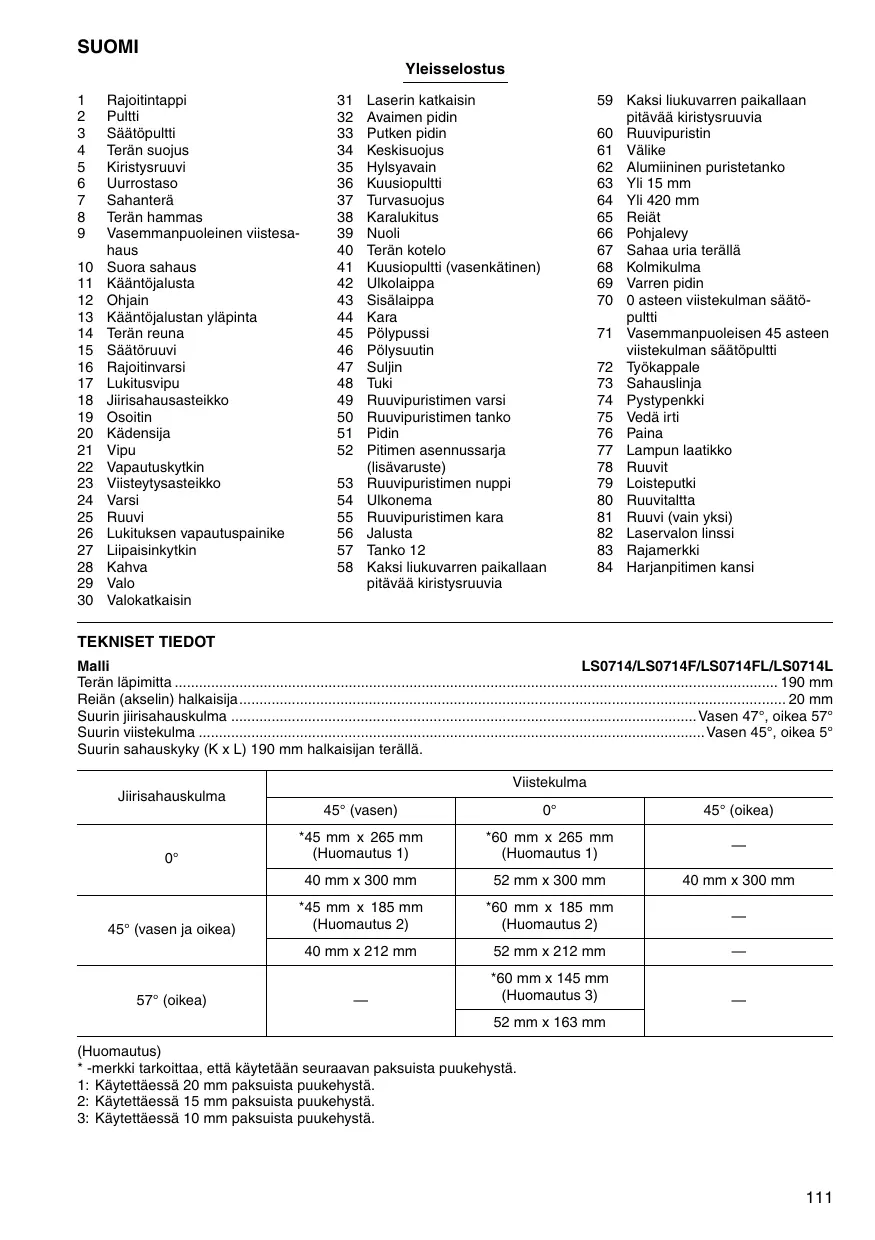

TEKNISET TIEDOT Malli LS0714/LS0714F/LS0714FL/LS0714L Terän läpimitta 190 mm Reiän (akselin) halkaisija 20 mm Suurin jiirisahauskulma Vasen 47°, oikea 57° Suurin viistekulma Vasen 45°, oikea 5° Suurin sahauskyky (K x L) 190 mm halkaisijan terällä. Viistekulma Jiirisahauskulma 45° (vasen)

45° (vasen ja oikea)

52 mm x 163 mm (Huomautus) * -merkki tarkoittaa, että käytetään seuraavan paksuista puukehystä. 1: Käytettäessä 20 mm paksuista puukehystä. 2: Käytettäessä 15 mm paksuista puukehystä. 3: Käytettäessä 10 mm paksuista puukehystä.

Tyhjäkäyntinopeus (min–1) 6 000 Lasertyyppi (LS0714FL/L) Punainen laser 650 nm, <1mW (Laser-luokka 2) Mitat (p x l x k) 670 mm x 430 mm x 458 mm Nettopaino LS0714: 12,5 kg, LS0714F: 12,8 kg, LS0714FL: 13,1 kg, LS0714L: 13,0 kg • Jatkuvan tutkimus- kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta. • Huomaa: Tekniset ominaisuudet saattavat vaihdella eri maissa. Käyttötarkoitus Tämä kone on tarkoitettu puuhun tehtävään tarkkaan suoraan ja viistosahaukseen. Myös alumiinia voidaan sahata käytettäessä siihen sopivia sahanteriä. Virransyöttö Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jännite on sama kuin tyyppikilvessä ilmoitettu. Laitetta voidaan käyttää ainoastaan yksivaiheisella vaihtovirralla. Laite on kaksinkertaisesti suojaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan tästä syystä liittää maadoittamattomaan pistorasiaan. Turvaohjeita Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

Käytä silmäsuojusta. Pidä kädet poissa sahanterän tieltä. Varo koskemasta vapaalla pyörivään terään. Sekin voi aiheuttaa vakavia vammoja. Älä käytä sahaa, kun suojuksen ovat poissa paikoiltaan. Tarkista ennen jokaista käyttökertaa, että terän suojus sulkeutuu kunnolla. Älä käytä sahaa, jos terän suojus ei liiku vapaasti tai sulkeudu välittömästi. Älä koskaan kiilaa tai sido terän suojusta avoimeen asentoon. Älä koskaan työskentele käsivaralta. Työkappale tulee kiinnittää kaikkien töiden ajaksi ruuvipuristimella tiukasti kääntöjalustaa ja ohjainta vasten. Älä koskaan tue työkappaletta kädelläsi. Älä koskaan kurota sahanterän ympäri. Sammuta kone ja odota, että terä on kokonaan pysähtynyt, ennen kuin irrotat työkappaleen tai muutat asetuksia. Irrota koneen virtajohto pistorasiasta ennen terän vaihtamista ja kunnossapitoa. Lukitse aina kaikki liikkuvat osat paikoilleen ennen koneen kantamista. Sahan pään alas lukitseva tappi on vain kanto- ja säilytystarkoituksiin. Sitä ei saa käyttää sahatessa. Älä käytä konetta syttyvien nesteiden äläkä kaasujen lähellä. Tarkista terä huolellisesti ennen käyttöä mahdollisten murtumien ja vaurioiden varalta. Vaihda murtunut tai vaurioitunut terä välittömästi uuteen. Käytä vain tälle koneelle tarkoitettuja laippoja. Varo, ettet vahingoita akselia, laippoja (etenkään asennuspintaa) tai ruuvia. Näiden osien vahingoittuminen saattaa aiheuttaa terän rikkoutumisen. Varmista, että kääntöjalusta on kunnolla kiinnitetty, jottei se liikkuisi työskentelyn aikana.

15. Oman turvallisuutesi vuoksi poista lastut, pienet roskat yms. pöydältä, ennen kuin aloitat työskentelyn. 16. Varo sahaamasta naulaa. Tutki työkappale ja poista kaikki naulat, ennen kuin aloitat työskentelyn. 17. Varmista, että karalukitus on vapautettu, ennen kuin kytket virran päälle. 18. Varmista, että terä ei osu kääntöjalustaan ala-asennossaan. 19. Pidä kahvasta tiukasti kiinni. Muista, että saha liikahtaa hieman ylös- tai alaspäin käynnistettäessä ja pysäytettäessä. 20. Varmista, että terä ei kosketa työkappaletta ennen virran kytkemistä. 21. Anna koneen käydä hetken aikaan, ennen kuin käytät sitä työkappaleeseen. Terän värinä tai huojunta kertoo huonosta asennuksesta tai heikosti tasapainotetusta terästä. 22. Anna terän saavuttaa täysi käyntinopeus, ennen kuin aloitat sahaamisen. 23. Lopeta sahaaminen välittömästi, jos havaitset jotain tavallisesta poikkeavaa. 24. Älä lukitse liipaisinta käyttöasentoon (ON). 25. Ole jatkuvasti varuillasi, etenkin toistuvien yksitoikkoisten työvaiheiden aikana. Älä tuudittaudu väärään turvallisuudentunteeseen. Terä ei anna huolimattomuutta anteeksi. 26. Käytä aina tässä käyttöohjeessa suositeltuja lisävarusteita. Epäsopivien lisävarusteiden, kuten hiomalaikan käyttö saattaa aiheuttaa loukkaantumisen. 27. Älä käytä sahaa muun kuin alumiinin, puun tai vastaavan materiaalin sahaamiseen. 28. Liitä jiirisahat pölynkeräimeen sahauksen ajaksi. 29. Valitse sahanterät sahattavan materiaalin mukaan. 30. Ole varovainen sahatessasi uria. 31. Vaihda uurrostaso uuteen, kun se on kulunut. 32. Älä käytä pikateräksestä valmistettuja sahanteriä. 33. Työskentelyn yhteydessä syntyvä pöly voi sisältää kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja ja muita kehityshäiriöitä. Esimerkkejä tällaisista kemikaaleista ovat: • yijypohjaisella maalilla käsitellystä materiaalista peräisin oleva lyijy • Akemiallisesti käsitellystä puusta peräisin oleva arsenikki ja kromi. Altistumisesta aiheutuva riski vaihtelee riippuen siitä, kuinka usein teet tällaista työtä. Kemikaaleille altistumisen vähentämiseksi: työskentele tilassa, jossa on hyvä ilmanvaihto ja käytä hyväksyttyjä suojavälineitä kuten erityisesti mikrohiukkasten suodattamiseen tarkoitettuja hengityssuojaimia. 34. Melun vähentämiseksi pidä terä aina terävänä ja puhtaana. 35. Käyttäjällä tulee olla riittävät taidot koneen käytöstä, säädöistä ja toiminnasta. 36. Käytä oikein teroitettuja sahanteriä. Huomioi sahanterään merkitty enimmäisnopeus.

37. Älä poista irtileikattuja paloja tai muita työkappaleen osia sahausalueelta koneen käydessä ja sahan pään ollessa poissa lepoasennosta.

SÄILYTÄ NÄMÄ OHJEET. ASENNUS Kiinnittäminen penkkiin Kun kone toimitetaan, kahva on lukittu rajoitintapilla alaasentoon. Vapauta rajoitintappi laskemalla kahvaa hieman ja vetämällä rajoitintapista. (Kuva 1) Kone tulee pultata kahdella pultilla tasaiselle ja vakaalle alustalle koneen jalustassa olevien pulttireikien avulla. Tämä estää osaltaan koneen kaatumista ja mahdollista loukkaantumista. (Kuva 2) Käännä säätöpulttia myötäpäivään tai vastapäivään siten, että se koskettaa lattiapintaa pitäen koneen vakaana. (Kuva 3)

TOIMINTOJEN KUVAUS VARO: • Varmista aina ennen koneelle tehtäviä säätöjä ja tarkistuksia, että kone on sammutettu ja irrotettu pistorasiasta.

Teräsuojus (Kuva 4 ja 5) Kun kahva lasketaan, teräsuojus nousee automaattisesti. Suojus toimii jousella, joten se palautuu alkuperäiseen asentoonsa, kun sahaus on valmis ja kahva nostetaan. ÄLÄ KOSKAAN ESTÄ TERÄSUOJUKSEN TAI SUOJUKSESSA KIINNI OLEVAN JOUSEN TOIMINTAA TAI IRROTA NIITÄ. Pidä oman turvallisuutesi vuoksi teräsuojus aina toimintakunnossa. Kaikki tavallisesta poikkeava teräsuojuksessa tulee korjata välittömästi. Varmista, että suojus palautuu jousen avulla. ÄLÄ KOSKAAN KÄYTÄ KONETTA, JOS TERÄSUOJUS TAI JOUSI ON VAHINGOITTUNUT, VIALLINEN TAI IRROTETTU. TÄMÄ ON ERITTÄIN VAARALLISTA JA VOI AIHEUTTAA VAKAVAN LOUKKAANTUMISEN. Jos läpinäkyvä suojus likaantuu tai siihen tarttuu sahanpurua siten, että terää ei enää näe helposti, irrota saha pistorasiasta ja puhdista suojus huolellisesti kostealla liinalla. Älä käytä liuottimia äläkä bensiinipohjaisia puhdistimia muovisuojukseen. Jos teräsuojus on erityisen likainen ja näkyvyys suojuksen läpi estynyt, löysennä keskisuojuksen paikallaan pitävä kuusiopultti varusteisiin kuuluvalla hylsyavaimella. Löysennä kuusiopultti kääntämällä sitä vastapäivään ja nosta teräsuojus ja keskisuojus. Kun teräsuojus on tässä asennossa, perusteellinen puhdistus on helpompi suorittaa. Kun puhdistus on valmis, tee edellä mainitut toimet päinvastaisessa järjestyksessä ja kiristä pultti. Älä irrota teräsuojuksen paikallaan pitävää jousta. Jos suojus menettää värinsä ajan myötä tai UV-valon vaikutuksesta, ota yhteys Makita-huoltoon uuden hankkimiseksi. ÄLÄ KOSKAAN ESTÄ SUOJUKSEN TOIMINTAA ÄLÄKÄ IRROTA SITÄ.

Uurrostason sijoittaminen (Kuva 6 ja 7) Koneen kääntöjalusta on varustettu uurrostasoilla repeämien estämiseksi sahan ulostulopuolella. Uurrostasot on tehtaalla säädetty siten, että sahanterä ei kosketa uurrostasoja. Säädä uurrostasot ennen käyttöä seuraavasti: Irrota kone ensin pistorasiasta. Löysennä kaikki uurrostasot paikallaan pitävät ruuvit (2 sekä vasemmalla että oikealla). Kiristä niitä vain sen verran, että uurrostasoja voidaan edelleen helposti siirtää käsin. Laske kahva kokonaan alas ja työnnä rajoitintappi sisään lukitaksesi kahvan ala-asentoon. Löysennä liukuvarren paikallaan pitävät kiristysruuvit. Vedä kelkka kokonaan puoleesi. Säädä uurrostasot siten, että uurrostasot juuri ja juuri koskettavat terän hampaiden syrjiä. Kiristä eturuuvit (älä kiristä liikaa). Työnnä kelkka kokonaan ohjaimen suuntaan ja säädä uurrostasot siten, että uurrostasot juuri ja juuri koskettavat terän hampaiden syrjiä. Kiristä ruuvit (älä kiristä tiukasti). Kun uurrostasojen säätö on tehty, vapauta rajoitintappi ja nosta kahva. Kiristä sitten kaikki ruuvit tiukasti. VARO: • Säädä uurrostasot aina ennen ja jälkeen viistekulman säätämisen yllä kuvatulla tavalla.

Parhaan sahauskyvyn ylläpitäminen (Kuva 8 ja 9) Kone on tehtaalla säädetty tuottamaan paras sahauskyky 190 mm:n sahanterillä. Kun asennat uuden terän, tarkista aina terän alarajoitinkohta ja säädä tarvittaessa seuraavasti: Irrota ensin kone pistorasiasta. Työnnä kelkka kokonaan ohjaimen suuntaan ja laske kahva kokonaan alas. Käännä säätöruuvia hylsyavaimella, kunnes terän reuna ulottuu hieman kääntöjalustan yläpinnan alapuolelle kohdassa, jossa ohjaimen etupuoli kohtaa kääntöjalustan yläpinnan. Kun kone on irrotettuna virtalähteestä, kierrä terää käsin pitäen samalla kahvan kokonaan alhaalla varmistaaksesi, että terä ei kosketa alajalustan mitään kohtaa. Säädä vielä tarvittaessa hieman. VARO: • Kun olet asentanut uuden terän, varmista aina, että terä ei kosketa alajalustan mitään kohtaa, kun kahva lasketaan kokonaan alas. Tarkista tämä aina vain koneen ollessa irti pistorasiasta.

Rajoitinvarsi (Kuva 10) Terän alarajoitinkohtaa voidaan säätää helposti rajoitinvarrella. Kun haluat säätää sitä, siirrä rajoitinvartta nuolen suuntaan kuvan osoittamalla tavalla. Säädä ruuvia siten, että terä pysähtyy haluamassasi kohdassa, kun kahva lasketaan kokonaan alas.

Jiirisahauskulman säätäminen (Kuva 11) Löysennä kädensija kääntämällä vastapäivään. Käännä kääntöjalustaa painaen samalla lukitusvipua alas. Kun olet siirtänyt kädensijan haluamaasi asentoon, jossa osoitin osoittaa haluamaasi kulmaa jiirisahausasteikolla, kiristä kädensija tiukasti myötäpäivään. VARO: • Kun käännät kääntöjalustaa, muista nostaa kahva kokonaan ylös. • Kun olet muuttanut jiirisahauskulmaa, varmista aina kääntöjalustan kiinnitys kiristämällä kädensija.

Viistekulman säätäminen (Kuva 12 ja 13)

Lamppujen sytyttäminen (Kuva 17)

Kun haluat säätää viistekulmaa, löysennä koneen takana olevaa vipua vastapäivään. Työnnä kahvaa vasemmalle kääntääksesi sahanterää, kunnes osoitin osoittaa haluamaasi kulmaa viisteasteikolla. Varmista sitten varren kiinnitys kiristämällä vipu tiukasti myötäpäivään. Kun haluat kääntää terää oikealle, paina koneen takana olevaa vapautuspainiketta kääntäen samalla terää hieman vasemmalle löysennettyäsi ensin vivun. Pidä vapautuspainike painettuna ja käännä sahanterää oikealle.

Malli LS0714F ja LS0714FL VARO: • Kun käännät sahanterää, muista nostaa kahva kokonaan ylös. • Kun olet muuttanut viistekulmaa, varmista aina varren kiinnitys kiristämällä vipu tiukasti myötäpäivään. • Kun muutat viistekulmaa, muista aina sijoittaa uurrostasot oikein kohdassa “Uurrostason sijoittaminen” kuvatulla tavalla.

Vivun asennon säätäminen (Kuva 14) Vipu voidaan sijoittaa mihin tahansa 30° kulmaan, kun vipu ei ole täysin kiristetty. Löysennä ja irrota koneen takana oleva vivun paikallaan pitävä ruuvi. Irrota vipu ja asenna se takaisin paikalleen siten, että se tulee hieman tason yläpuolelle. Varmista vivun kiinnitys kiristämällä ruuvi tiukasti.

Kytkimen käyttäminen VARO: • Tarkista aina ennen koneen kytkemistä pistorasiaan, että liipaisinkytkin toimii moitteettomasti ja että se palautuu vapautettaessa “OFF”-asentoon. • Kun konetta ei käytetä, irrota lukituksen vapautuspainike ja säilytä sitä varmassa paikassa. Tämä estää luvattoman käytön. • Älä paina liipaisinkytkintä liian kovaa painamatta lukituksen vapautuspainiketta sisään. Tämä voi rikkoa kytkimen. Euroopan maat (Kuva 15) Liipaisinkytkimen tahattoman painamisen estämiseksi kone on varustettu lukituksen vapautuspainikkeella. Kone käynnistetään painamalla vipu vasemmalle, painamalla lukituksen vapautuspainike sisään ja painamalla sitten liipaisinkytkintä. Kone pysähtyy vapautettaessa liipaisinkytkin. Kaikki muut kuin Euroopan maat (Kuva 16) Liipaisinkytkimen tahattoman painamisen estämiseksi kone on varustettu lukituksen vapautuspainikkeella. Kone käynnistetään painamalla vipu vasemmalle painamalla lukituksen vapautuspainiketta ja painamalla liipaisinkytkintä. Kone pysähtyy vapautettaessa liipaisinkytkin. VAROITUS: • ÄLÄ KOSKAAN käytä konetta ilman täysin toimivaa liipaisinkytkintä. Mikä tahansa viallisella käyttökytkimellä varustettu kone on ERITTÄIN VAARALLINEN ja tulee välittömästi korjata ennen käyttöä. • Oman turvallisuutesi vuoksi kone on varustettu lukituksen vapautuspainikkeella, joka estää koneen tahattoman käynnistämisen. ÄLÄ KOSKAAN käytä konetta, jos se käynnistyy pelkästään painamalla liipaisinkytkintä ilman että painetaan lukituksen vapautuspainiketta. Palauta kone Makitan huoltoon asianmukaista korjausta varten ENNEN käytön jatkamista. • ÄLÄ KOSKAAN teippaa lukituksen vapautuspainiketta ala-asentoon tai muuten estä sen toimintaa.

VARO: • Tämä lamppu ei kestä sadetta. Älä pese lamppua vedessä äläkä käytä sitä sateessa tai märissä tiloissa. Tämä voi aiheuttaa sähköiskun ja savun muodostusta. • Älä koske lampun linssiin, koska se on erittäin kuuma palaessaan ja heti sammuttamisen jälkeen. Tämä voi aiheuttaa ihmiselle palovammoja. • Älä iske lamppua mihinkään, koska tämä voi rikkoa lampun tai lyhentää sen käyttöikää. • Älä osoita lampulla silmiin. Tämä voi satuttaa silmiä. • Älä koskaan peitä lamppua vaatteilla, kartongilla, pahvilla tai vastaavalla sen palaessa, koska tämä voi aiheuttaa tulipalon materiaalin syttyessä. Valo syttyy painettaessa kytkimen yläosaa ja sammuu painettaessa alaosaa. Siirrä lamppua, kun haluat valaista eri alueen. HUOMAA: • Puhdista lampun linssi kuivalla liinalla pyyhkimällä. Varo naarmuttamasta lampun linssiä, koska tämä heikentää valotehoa.

Lasersäteen käyttäminen (Kuva 18 ja 19) Malli LS0714FL ja LS0714L VARO: • Älä koskaan katso lasersädettä. Suora lasersäde voi vioittaa silmiä. Kun haluat käynnistää lasersäteen, paina kytkimen yläosaa (I). Kun haluat sammuttaa laserin, paina alaosaa (O). Laserlinjaa voi siirtää sahanterän vasemmalle tai oikealle puolelle säätämällä säätöruuvia seuraavasti. 1. Löysennä säätöruuvia vastapäivään kääntämällä. 2. Kun säätöruuvi on löysennetty, siirrä säätöruuvia oikealle tai vasemmalle niin pitkälle kuin se menee. 3. Kiristä säätöruuvi tiukasti kohdassa, jossa se lakkaa liukumasta. Laserlinja on tehtaalla säädetty siten, että se on 1 mm:n sisällä terän sivupinnasta (sahausasento). HUOMAA: • Kun laserlinja himmenee lähes tai kokonaan näkymättömiin johtuen suorasta auringonvalosta ulkona tai sisällä ikkunan vieressä, siirrä työskentelypiste paikkaan, joka ei ole alttiina suoralle auringonvalolle.

Laserlinjan suuntaaminen (Kuva 20) Laserlinjaa voidaan siirtää terän vasemmalle tai oikealle puolelle sahaustyön mukaan. Katso siirtämismenettelyn ohjeet kohdasta “Lasersäteen käyttäminen”. HUOMAA: • Käytä puukehystä ohjainta vasten tasatessasi sahauslinjaa ohjaimen sivussa olevan laserlinjan kanssa, kun teet yhdistelmätöitä (viistekulma 45 astetta ja oikeanpuoleinen jiirisahauskulma 45 astetta). A) Kun työkappaleen vasemmalla puolella on oikean kokoinen pala • Siirrä laserlinja terän vasemmalle puolelle. B) Kun työkappaleen oikealla puolella on oikean kokoinen pala • Siirrä laserlinja terän oikealle puolelle. Tasaa työkappaleen sahauslinja laserlinjan kanssa.

KOKOAMINEN Työkappaleen kiinnittäminen (Kuva 28)

VARO: • Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja irrotettu pistorasiasta.

VAROITUS: • Työkappaleen oikea ja tiukka kiinnittäminen penkkiin on erittäin tärkeää. Muutoin kone voi vioittua ja/tai työkappale tuhoutua. SEURAUKSENA VOI OLLA MYÖS LOUKKAANTUMINEN. ÄLÄ nosta terää sahauksen jälkeen, ennen kuin terä on kokonaan pysähtynyt.

Hylsyavaimen säilyttäminen (Kuva 21) Hylsyavainta säilytetään kuvan osoittamalla tavalla. Kun haluat käyttää hylsyavainta, vedä se irti avaimenpitimestä. Palauta hylsyavain käytön jälkeen avaimenpitimeen.

Sahanterän kiinnittäminen ja irrottaminen VARO: • Varmista aina ennen terän kiinnittämistä ja irrottamista, että kone on sammutettu ja irrotettu pistorasiasta. • Käytä vain varusteisiin kuuluvaa Makitan hylsyavainta terän kiinnittämiseen ja irrottamiseen. Muutoin kuusiopultti voi tulla liian kireälle tai jäädä liian löysälle. Tämä voi aiheuttaa loukkaantumisen. Lukitse kahva yläasentoon työntämällä rajoitintappi sisään. (Kuva 22) Terä irrotetaan seuraavasti. Löysennä keskisuojuksen paikallaan pitävä kuusiopultti kääntämällä sitä hylsyavaimella vastapäivään. Nosta teräsuojus ja keskisuojus. (Kuva 23) Paina karalukitusta lukitaksesi karan ja löysennä kuusiopulttia kääntämällä hylsyavaimella myötäpäivään. Irrota sitten kuusiopultti, ulkolaippa ja terä. (Kuva 24) Terä kiinnitetään seuraavasti. Kiinnitä terä varovasti karalle varmistaen, että terän pinnassa olevan nuolen suunta vastaa teräkotelossa olevaa nuolta. Kiinnitä ulkolaippa ja kuusiopultti ja kiristä sitten kuusiopultti (vasenkätinen) kääntämällä hylsyavaimella tiukasti vastapäivään samalla kun painat karalukitusta. Palauta teräsuojus ja keskisuojus alkuperäiseen asentoon. Kiristä sitten kuusiopultti tiukasti myötäpäivään keskisuojuksen kiinnittämiseksi. Vapauta kahva alaasennosta vetämällä rajoitintappia. Laske kahva varmistaaksesi, että teräsuojus liikkuu kunnolla. Varmista ennen sahaamista, että karalukitus on vapauttanut karan. (Kuva 25 ja 26)

Pölypussi (Kuva 27) Pölypussin käyttäminen tekee sahaamisesta siistiä ja roskien keräämisestä helppoa. Pölypussi kiinnitetään sovittamalla se pölysuuttimen päälle. Kun pölypussi on noin puoliksi täynnä, irrota pölypussi koneesta ja vedä suljin irti. Tyhjennä kaikki roskat pölypussista napauttamalla sitä kevyesti siten, että sisäpinnalle tarttuneet, myöhempää roskien keräämistä haittaavat hiukkaset irtoavat. HUOMAA: Jos liität sahaan Makitan pölynimurin, työskentely on tehokkaampaa ja siistimpää.

VARO: • Kun sahaat erityisen pitkiä työkappaleita, käytä kääntöjalustan ylätason korkuisia tukia. Älä luota yksinomaan pystypenkin ja/tai vaakapenkin kiinnittävän työkappaleen. Ohuella materiaalilla on taipumus painua notkolle. Tue työkappale koko pituudeltaan välttääksesi terän jumiutumisen ja mahdollisen TAKAISKUN.

Pystypenkki (Kuva 29) Pystypenkin voi asentaa kahteen eri asentoon joko ohjaimen tai pitimen asennussarja (lisävaruste) vasemmalle tai oikealle puolelle. Työnnä ruuvipuristimen tanko ohjaimen tai pitimen asennussarja aukkoon ja varmista ruuvipuristimen tangon kiinnitys kiristämällä ruuvi. Aseta ruuvipuristimen varsi työkappaleen paksuuden ja muodon mukaan ja varmista ruuvipuristimen varren kiinnitys kiristämällä ruuvi. Jos ruuvipuristimen kiinnittävä ruuvi osuu ohjaimeen, kiinnitä ruuvi ruuvipuristimen vastakkaiselle puolelle. Varmista, että koneen mikään osa ei osu ruuvipuristimeen, kun kahva lasketaan kokonaan alas ja kun kelkka työnnetään tai vedetään ääriasentoon. Jos jokin osa osuu ruuvipuristimeen, muuta sen asentoa. Paina työkappale kiinni ohjaimeen ja kääntöjalustaan. Aseta työkappale haluamaasi sahausasentoon ja varmista sen kiinnitys kiristämällä ruuvipuristimen nuppi. VARO: • Työkappale on kaikkien töiden ajaksi kiinnitettävä ruuvipuristimella tiukasti kääntöjalustaa ja ohjainta vasten.

Vaakapenkki (lisävaruste) (Kuva 30) Vaakapenkin voi asentaa jalustan vasemmalle puolelle. Kun ruuvipuristimen nuppia käännetään vastapäivään, ruuvi vapautuu ja ruuvipuristimen karaa voidaan siirtää nopeasti sisään ja ulos. Kun käännät ruuvipuristimen nuppia myötäpäivään, ruuvi pysyy kiinnitettynä. Kun haluat kiinnittää työkappaleen, käännä ruuvipuristimen nuppia kevyesti myötäpäivään, kunnes ulkonema on ylimmässä asennossaan. Kiristä sitten tiukasti. Jos ruuvipuristimen nuppia pakotetaan tai se vedetään irti käännettäessä myötäpäivään, ulkonema saattaa jäädä vinoon. Käännä tällöin ruuvipuristimen nuppia takaisin vastapäivään, kunnes ruuvi vapautuu. Käännä sitten taas kevyesti myötäpäivään. Levein vaakapenkillä kiinnitettävissä oleva työkappale on 120 mm leveä. VARO: • Kiinnitä työkappale vain ulkoneman ollessa ylimmässä asennossaan. Muutoin seurauksena on työkappaleen riittämätön kiinnitys. Tämä voi saada työkappaleen lentämään irti, mikä voi johtaa terän vioittumiseen tai koneen hallinnan menettämiseen. Tämä voi aiheuttaa LOUKKAANTUMISEN.

Pitimet ja pitimen asennussarja (lisävaruste) (Kuva 31 ja 32) Pitimet ja pitimen asennussarja voi asentaa kummalle puolelle tahansa käteväksi avuksi työkappaleiden vaakatukemiseen. Asenna ne kuvan osoittamalla tavalla. Varmista sitten pitimien ja pitimen asennussarja kiinnitys kiristämällä ruuvit tiukasti. Kun sahaat pitkiä työkappaleita, käytä pidin-tanko-sarjaa (lisävaruste). Se koostuu kahdesta sarjasta ja kahdesta tangosta 12. VARO: • Tue pitkät työkappaleet aina kääntöjalustan yläpinnan tasolle, jotta sahaus olisi tarkkaa ja jotta kone ei karkaisi vaarallisesti hallinnasta.

TYÖSKENTELY VARO: • Varmista ennen käyttöä, että kahva on palautettu alaasennosta vetämällä rajoitintappia. • Varmista, että terä ei kosketa työkappaletta tms. ennen käynnistämistä. • Älä paina kahvaa liikaa sahatessasi. Liiallinen painaminen voi aiheuttaa moottorin ylikuormittumisen ja/tai heikentyneen sahaustehon. Paina kahvaa alas vain sellaisella voimalla, joka tarvitaan tasaiseen sahaukseen ilman että terän nopeus laskee huomattavasti. • Paina kahva kevyesti alas sahataksesi. Jos kahva painetaan alas väkisin tai sitä painetaan sivusuunnassa, terä alkaa väristä, jolloin se jättää jäljen työkappaleeseen ja sahaustarkkuus kärsii. • Kun työntösahaat, paina kelkkaa kevyesti kohti ohjainta pysähtymättä. Jos kelkan liike pysähtyy kesken sahauksen, työkappaleeseen jää jälki ja sahaustarkkuus kärsii. 1.

Painosahaus (pienten työkappaleiden sahaaminen) (Kuva 33) Enintään 50 mm korkeat ja 97 mm leveät työkappaleet voidaan sahata seuraavasti: Työnnä kelkka kokonaan ohjaimen suuntaan ja varmista kelkan kiinnitys kiristämällä liukuvarret paikallaan pitävät kaksi kiristysruuvia. Varmista työkappaleen kiinnitys ruuvipenkillä. Käynnistä kone antamatta terän koskea mihinkään ja odota, kunnes terä on saavuttanut täyden nopeutensa. Sahaa sitten työkappale laskemalla kahva kevyesti kokonaan alas. Kun sahaus on valmis, sammuta kone ja ODOTA, KUNNES TERÄ ON KOKONAAN PYSÄHTYNYT, ennen kuin palautat terän kokonaan ylös. VARO: • Kiristä liukuvarret paikallaan pitävät kaksi kiristysruuvia tiukasti siten, että kelkka ei liiku työskentelyn aikana. Riittämätön kiristys voi aiheuttaa terän yllättävän takaiskun. Tästä voi aiheutua LOUKKAANTUMINEN. 2.

Työntösahaaminen (leveiden työkappaleiden sahaaminen) (Kuva 34) Löysennä liukuvarren kiinnittävät kaksi kiristysruuvia siten, että kelkka pääsee liukumaan vapaasti. Kiinnitä työkappale ruuvipuristimella. Vedä kelkka kokonaan puoleesi. Käynnistä kone ilman, että terä osuu mihinkään ja odota, että terä on saavuttanut täyden nopeuden. Paina kahva alas ja TYÖNNÄ KELKKAA KOHTI OHJAINTA TYÖKAPPALEEN LÄPI. Kun sahaus on valmis, sammuta kone ja ODOTA, KUNNES TERÄ ON KOKONAAN PYSÄHTYNYT ennen kuin palautat terän kokonaan ylös.

VARO: • Aina kun työntösahaat, VEDÄ ENSIN KELKKA KOKONAAN PUOLEESI ja paina kahva kokonaan alas. TYÖNNÄ SITTEN KELKKAA KOHTI OHJAINTA. ÄLÄ KOSKAAN ALOITA SAHAUSTA, JOS KELKKA EI OLE KOKONAAN VEDETTYNÄ PUOLEESI. Jos työntösahaat vetämättä kelkkaa kokonaan puoleesi tai jos sahaat vetämällä itseesi päin, terä voi yllättäen iskeä takaisin, mikä voi johtaa vakavaan LOUKKAANTUMISEEN. • Älä koskaan työntösahaa kahvan ollessa lukittuna alas, kun rajoitintappi on työnnetty sisään. • Älä koskaan löysennä kelkan paikallaan pitävää kiristysruuvia terän pyöriessä. Tämä voi aiheuttaa vakavan loukkaantumisen. 3. Jiirisahaus Katso tarkemmat tiedot edeltä kohdasta “Jiirisahauskulman säätäminen”. 4. Viistesahaus (Kuva 35) Löysennä vipu ja käännä sahanterää asettaaksesi viistekulman (Katso edellä kohtaa “Viistekulman säätäminen”). Muista kiristää vipu tiukasti varmistaaksesi valitun viistekulman pysymisen. Kiinnitä työkappale ruuvipuristimella. Varmista, että kelkka on vedetty kokonaan taakse käyttäjän puoleen. Käynnistä kone ilman, että terä osuu mihinkään ja odota, kunnes terä on saavuttanut täyden nopeuden. Laske sitten kahva kevyesti kokonaan alas painaen samalla terällä ja TYÖNNÄ KELKKAA KOHTI OHJAINTA SAHATAKSESI TYÖKAPPALEEN. Kun sahaus on valmis, sammuta kone ja ODOTA, KUNNES TERÄ ON KOKONAAN PYSÄHTYNYT ennen kuin palautat terän kokonaan ylös. VARO: • Varmista aina viistesahauksen yhteydessä, että terä liikkuu alas viisteen suunnassa. Pidä kädet poissa sahanterän tieltä. • Viistesahauksen yhteydessä voi syntyä tilanne, jossa irtisahattu kappale jää lepäämään terän syrjää vasten. Jos terä nostetaan terän vielä pyöriessä, tämä kappale voi tarttua terään, jolloin sirpaleet leviävät vaarallisesti. Terä tulee nostaa VASTA kun terä on kokonaan pysähtynyt. • Kun painat kahvan alas, työnnä samalla terää. Jos painaminen ei ole samanaikaista terän kanssa sahauksen aikana, terän kulma voi siirtyä, jolloin sahauksen tarkkuus kärsii. 5. Yhdistelmäsahaus Yhdistelmäsahauksessa viistesahaus yhdistyy työkappaleen jiirisahaukseen. Yhdistelmäsahauksessa voidaan käyttää taulukon osoittamia kulmia. Jiirisahauskulma

Kun yhdistelmäsahaat, katso kohtien “Painosahaus”, “Työntösahaus”, “Jiirisahaus” ja “Viistesahaus” ohjeita.

Alumiinisen puristetangon sahaaminen (Kuva 36) Kun kiinnität alumiinista puristetankoa, käytä välikkeitä tai hukkapaloja kuvan osoittamalla tavalla estääksesi alumiinin vääntymisen. Käytä voitelunestettä sahatessasi alumiinista puristetankoa estääksesi alumiinin kertymisen terälle. VARO: • Älä koskaan sahaa paksua tai pyöreää alumiinista puristetankoa. Paksut alumiiniset puristetangot voivat irrota kesken työskentelyn ja pyöreitä alumiinisia puristetankoja ei voi kiinnittää tiukasti tähän koneeseen. 7. Puukehys (Kuva 37) Käytä puukehystä varmistaaksesi sälöttömän sahauksen. Kiinnitä puukehys ohjaimeen ohjaimessa olevien reikien avulla. Katso kuvasta suositeltavat puukehyksen mitat. VARO: • Käytä puukehyksenä suoraa tasapaksuista puuta. • Kiinnitä puukehys ohjaimeen ruuveilla. Ruuvit tulee kiinnittää siten, että ruuvien kannat jäävät puukehyksen tason alle. • Kun puukehys on kiinnitetty, älä käännä kääntöjalustaa kahvan ollessa alhaalla. Terä ja/tai puukehys vioittuu tästä. 8.

Useiden samanpituisten kappaleiden sahaaminen (Kuva 38) Kun sahaat useita samanpituisia (220 mm – 385 mm) kappaleita, pohjalevyn (lisävaruste) käyttö tehostaa työskentelyä. Kiinnitä pohjalevy pitimeen (lisävaruste) kuvan osoittamalla tavalla. Tasaa työkappaleen sahauslinja joko uurrostason uran vasemman tai oikean puolen kanssa. Pidä työkappale paikallaan ja siirrä pohjalevy työkappaletta vasten. Kiinnitä sitten pohjalevy ruuvilla. Kun pohjalevyä ei käytetä, löysennä ruuvi ja käännä pohjalevy pois tieltä. HUOMAA: • Pidin-tanko-sarjan (lisävaruste) käyttö mahdollistaa useiden samanpituisten (enintään noin 2200 mm) sahausten tekemisen. 9. Urasahaus (Kuva 39) Urasahaus tapahtuu seuraavasti: Säädä terän alarajoitinkohtaa säätöruuvilla ja rajoitinvarrella rajoittaaksesi terän sahaussyvyyttä. Katso edellä selostettua kohtaa “Rajoitinvarsi”. Kun olet säätänyt terän alarajoitinkohdan, sahaa rinnakkaisia uria työkappaleen leveydeltä työntösahaamalla kuvan osoittamalla tavalla. Irrota sitten työkappaleen urien välissä oleva materiaali taltalla. Älä tee tällaista sahausta leveällä (paksulla) terällä tai uraterällä. Tästä voi seurata hallinnan menetys ja loukkaantuminen. VARO: • Muista palauttaa rajoitinvarsi alkuperäiseen asentoon tehdessäsi muita töitä kuin urasahausta.

Koneen kantaminen (Kuva 40 ja 41) Varmista, että kone on irrotettu pistorasiasta. Kiinnitä terä 0° viistekulmaan ja kääntöjalusta kokonaan oikeanpuoleiseen jiirisahauskulmaan. Kiinnitä liukuvarret vedettyäsi kelkan kokonaan ohjaimeen päin. Laske kahva kokonaan ja lukitse se ala-asentoon työntämällä rajoitintappi sisään. Kanna konetta tarttumalla koneeseen jalustan molemmilta puolilta kuvan osoittamalla tavalla. Jos irrotat pitimet, pölypussin yms., koneen kantaminen on helmpompaa. VARO: • Kiinnitä kaikki liikkuvat osat aina ennen koneen kantamista. • Rajoitintappi on vain kantamista ja säilyttämistä varten. Sitä ei pidä käyttää työskentelyn aikana.

KUNNOSSAPITO VARO: • Varmista aina ennen koneelle tarkistuksia ja huoltotöitä, että kone on sammutettu ja virtajohto irrotettu pistorasiasta. VAROITUS: • Pidä huolta terän terävyydestä ja puhtaudesta, jotta kone toimii hyvin ja turvallisesti.

Sahauskulman säätäminen Kone on säädetty ja suunnattu huolella tehtaalla, mutta kovakourainen käsittely voi vaikuttaa suuntaukseen. Jos kone ei ole suunnattu oikein, toimi seuraavasti: 1. Jiirisahauskulma Työnnä kelkkaa ohjainta kohti ja kiristä kelkan kiinnittävät kaksi kiristysruuvia. Löysennä kääntöjalustan kiinnittävä kädensija. Käännä kääntöjalustaa siten, että osoitin osoittaa 0° jiirisahausasteikolla. Käännä sitten kääntöjalustaa hieman myötäpäivään ja vastapäivään sovittaaksesi kääntöjalustan 0° jiirin loveen. (Jätä se paikalleen, jos osoitin ei osoita 0°.) Löysennä ohjaimen kiinnittävät kuusiopultit hylsyavaimella. (Kuva 42) Laske alakahva kokonaan ja lukitse se ala-asentoon työntämällä rajoitintappi sisään. Tasaa terän syrjä ohjaimen tason kanssa kolmikulmalla, vastekulmakolla tms. Kiristä sitten ohjaimen kuusiopultit tiukasti alkaen oikealta. (Kuva 43) Varmista, että osoitin osoittaa 0° jiirisahausasteikolla. Jos osoitin ei osoita 0°, löysennä osoittimen paikallaan pitävä ruuvi ja säädä osoitin siten, että se osoittaa 0°. (Kuva 44) 2. 1.

Viistekulma 0° viistekulma Työnnä kelkka ohjainta kohti ja kiristä kelkan kiinnittävät kaksi kiristysruuvia. Laske kahva kokonaan alas ja lukitse se ala-asentoon työntämällä rajoitintappi sisään. Löysennä koneen takana oleva vipu. Käännä varren oikealla puolella olevaa 0° viistekulman säätöpulttia (alapulttia) kaksi tai kolme kierrosta vastapäivään kääntääksesi terää oikealle. (Kuva 45) Tasaa terän reuna huolellisesti kääntöjalustan yläpinnan kanssa kolmikulmalla, vastekulmakolla tms. kääntämällä 0° viistekulman säätöpulttia myötäpäivään. Kiristä sitten vipu tiukasti. (Kuva 46) Varmista, että varressa oleva osoitin osoittaa 0° varren pitimen viisteasteikolla. Jos se ei osoita 0°, löysennä osoittimen paikallaan pitävä ruuvi ja säädä osoitinta siten, että se osoittaa 0°. (Kuva 47)

45° viistekulma Säädä 45° viistekulma vasta tehtyäsi 0° viistekulmasäädön. Kun haluat säätää vasemmanpuoleisen 45° viistekulman, löysennä vipua ja käännä terä kokonaan vasemmalle. Varmista, että varressa oleva osoitin osoittaa 45° varren pitimen viisteasteikolla. Jos osoitin ei osoita 45°, käännä varren oikealla puolella olevaa 45° viistekulman säätöpulttia (yläpulttia), kunnes osoitin osoittaa 45°. (Kuva 48)

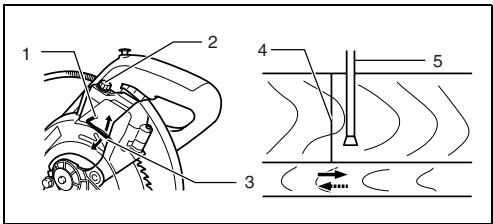

Laserlinjan kohdan säätäminen (Kuva 49 ja 50) Malli LS0714FL ja LS0714L VAROITUS: • Koska laite on kytkettynä pistorasiaan säätäessäsi laserlinjaa, ole erityisen varovainen etenkin liipaisimen kanssa. Liipaisinkytkimen tahaton painaminen aiheuttaa koneen käynnistymisen ja loukkaantumisen. VARO: • Älä koskaan katso suoraan lasersäteeseen. Suora lasersäde vahingoittaa silmiä. • Älä koskaan iske tai kolhi konetta. Isku tai kolhu kohdistaa laserlinjan väärin, vioittaa laserlinjan emitteriä ja lyhentää koneen käyttöikää. Kun säädettävä laserlinja näkyy sahanterän vasemmalla puolella

Toimi molempia säätöjä varten seuraavasti: 1. Varmista, että kone on irrotettu pistorasiasta. 2. Piirrä työkappaleeseen sahauslinja ja aseta se kääntöjalustalle. Älä kiinnitä tällöin työkappaletta ruuvipuristimella tai vastaavalla. 3. Laske terä laskemalla kahva ja tarkista vain, mihin sahauslinja ja sahanterä asettuvat. (Päätä, mihin kohtaan sahauslinjaa haluat sahata.) 4. Kun olet päättänyt sahauskohdan, palauta kahva alkuperäiseen asentoonsa. Kiinnitä työkappale pystypenkillä liikuttamatta työkappaletta tarkistetusta asennostaan. 5. Kytke virtajohto pistorasiaan ja käynnistä laser. 6. Säädä laserlinjan asema seuraavasti. Laserlinjan asemaa voidaan muuttaa, sillä laserin säätöruuvin liikkumavara muuttuu kääntämällä kahta ruuvia kuusioavaimella. (Laserlinjan liikkumavara on tehtaalla säädetty 1 mm:n päähän terän sivupinnasta.) Kun haluat siirtää laserlinjan liikkumavaraa kauemmas terän sivupinnasta, käännä kahta ruuvia vastapäivään löysennettyäsi ensin säätöruuvin. Käännä näitä kahta ruuvia myötäpäivään siirtääksesi sitä lähemmäs terän sivupintaa löysennettyäsi ensin säätöruuvin. Katso kohtaa “Lasersäteen käyttäminen” ja säädä säätöruuvia siten, että työkappaleen sahauslinja on samansuuntainen laserlinjan kanssa. HUOMAA: • Tarkista laserlinjan tarkkuus säännöllisesti. • Korjauta kone Makitan valtuuttamassa huollossa, jos laseryksikössä on vikaa.

Loisteputken vaihtaminen (Kuva 51) Malli LS0714F ja LS0714FL

Ruuvi, jolla muutetaan säätöruuvin liikkumavaraa Säätöruuvi Kuusioavain Laserlinja Sahanterä

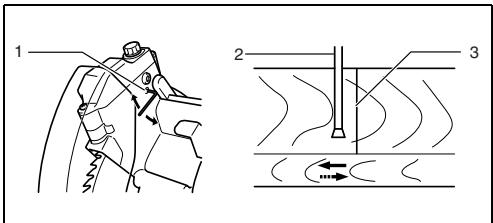

Kun säädettävä laserlinja näkyy sahanterän oikealla puolella

VARO: • Varmista aina ennen loisteputken vaihtamista, että kone on sammutettu ja irrotettu pistorasiasta. • Älä käytä voimaa, äläkä kolhi tai naarmuta loisteputkea, koska loisteputken lasi voi rikkoutua vahingoittaen sinua tai sivullisia. • Anna loisteputken olla jonkin aikaa käytön jälkeen, ennen kuin vaihdat sen. Voit polttaa itsesi. Irrota lamppukotelon paikallaan pitävät ruuvit. Vedä lamppukotelo irti painamalla kevyesti sen yläosaa vasemmalla olevan kuvan osoittamalla tavalla. Vedä loisteputki irti ja vaihda se uuteen alkuperäiseen Makita-lamppuun.

Laservalon linssin puhdistaminen (Kuva 52 ja 53)

Ruuvi, jolla muutetaan säätöruuvin liikkumavaraa Sahanterä Laserlinja

Malli LS0714FL ja LS0714L Jos laservalon linssi likaantuu, tai siihen tarttuu sahanpurua siten, että laserlinja ei enää näy helposti, irrota saha pistorasiasta. Irrota ja puhdista laservalon linssi huolellisesti kostealla, pehmeällä liinalla. Älä käytä liuottimia äläkä bensiinipohjaisia puhdistimia linssiin. Kun haluat irrottaa laservalon linssin, irrota sahanterä ennen kuin irrotat linssin. Noudata kohdan “Sahanterän kiinnittäminen ja irrottaminen” mukaisia ohjeita. Löysennä mutta älä irrota linssin paikallaan pitävä ruuvi ruuvitaltalla. Vedä linssi irti kuvan osoittamalla tavalla. HUOMAA: • Jos linssi ei irtoa, löysennä ruuvia lisää ja vedä linssiä uudelleen irrottamatta ruuvia.

Harjahiilten vaihtaminen (Kuva 54 ja 55)

LISÄVARUSTEET Irrota harjahiilet säännöllisesti tarkastusta varten. Vaihda harjahiilet uusiin, kun ne ovat kuluneet rajamerkkiin saakka. Pidä harjahiilet puhtaina ja vapaina liikkumaan pitimissään. Hiilet on vaihdettava aina pareittain. Käytä vain keskenään samanlaisia harjahiiliä. Irrota harjahiilten kannet ruuvitaltalla. Poista kuluneet harjahiilet, aseta uudet harjahiilet paikalleen ja kiinnitä harjahiilten kansi paikalleen.

VARO: • Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisävarusteista, ota yhteys paikalliseen Makitan huoltopisteeseen.

• Poista koneeseen tarttuneet lastut ja roskat käytön jälkeen liinalla tai vastaavalla. Pidä terän suojus puhtaana edellä kohdassa “Terän suojus” selostetulla tavalla. Voitele koneen liukuvat osat koneöljyllä estääksesi ruosteen muodostumisen. • Kun laitat koneen säilytykseen, vedä kelkka kokonaan itseäsi kohti siten, että liukuvarsi on kunnolla kääntöjalustan sisällä. Laitteen TURVALLISUUDEN ja KÄYTTÖVARMUUDEN säilyttämiseksi korjaukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste käyttäen Makitan alkuperäisiä varaosia.

• • • • • • • • • • • • •

Karbidikärkiset sahanterät Ruuvipuristinsarja (vaakapenkki) Pystypenkki Hylsyavain 10 Pidinsarja Pitimen asennussarja Pidin-tanko-sarja Pohjalevy Pölypussi Kolmikulma Lukituksen vapautuspainike (2 kpl) Loisteputki Kuusiavain

Yksinomaisesti vastuullisina ilmoitamme, että tämä tuote on seuraavien standardoitujen dokumenttien standardien mukainen, EN61029, EN55014, EN61000 neuvoston direktiivien 89/336/EEC ja 98/37/EC mukaisesti.

Melutaso ja tärinä Tyypilliset A-painotetut melutasot ovat äänenpainetaso: 92 dB (A) äänen tehotaso: 105 dB (A) – Käytä kuulosuojaimia. – Tyypillinen kiihtyvyyden painotettu tehollisarvo ei ylitä 2,5 m/s2.
