MODE D'EMPLOI LS0714FL MAKITA

GR Ολισθαίνοντα σύνθετο πρινι

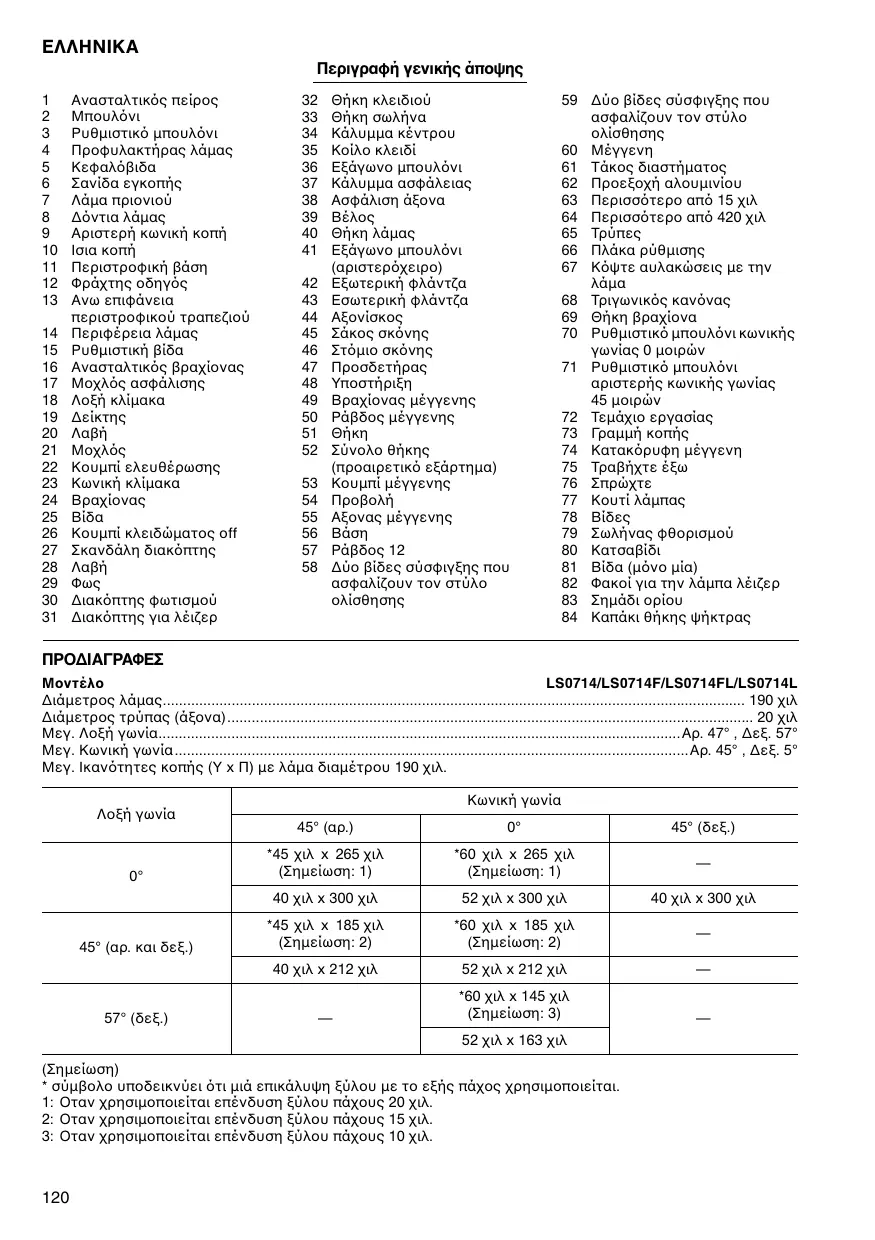

ΕΛΛΗΝΙΚΑ Περιγραφή γενικής άποψης 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

Ανασταλτικς πείρος Μπουλνι Ρυθµιστικ µπουλνι Προφυλακτήρας λάµας Κεφαλβιδα Σανίδα εγκοπής Λάµα πριονιού ∆ντια λάµας Αριστερή κωνική κοπή Ισια κοπή Περιστροφική βάση Φράχτης οδηγς Ανω επιφάνεια περιστροφικoύ τραπεζιού Περιφέρεια λάµας Ρυθµιστική βίδα Ανασταλτικς βραχίονας Μοχλς ασφάλισης Λοξή κλίµακα ∆είκτης Λαβή Μοχλς Κουµπί ελευθέρωσης Κωνική κλίµακα Βραχίονας Βίδα Κουµπί κλειδώµατος off Σκανδάλη διακπτης Λαβή Φως ∆ιακπτης φωτισµού ∆ιακπτης για λέιζερ

32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Θήκη κλειδιού Θήκη σωλήνα Κάλυµµα κέντρου Κοίλο κλειδί Εξάγωνο µπουλνι Κάλυµµα ασφάλειας Ασφάλιση άξονα Βέλος Θήκη λάµας Εξάγωνο µπουλνι (αριστερχειρο) Εξωτερική φλάντζα Εσωτερική φλάντζα Αξονίσκος Σάκος σκνης Στµιο σκνης Προσδετήρας Υποστήριξη Βραχίονας µέγγενης Ράβδος µέγγενης Θήκη Σύνολο θήκης (προαιρετικ εξάρτηµα) Κουµπί µέγγενης Προβολή Αξονας µέγγενης Βάση Ράβδος 12 ∆ύο βίδες σύσφιγξης που ασφαλίζουν τον στύλο ολίσθησης

59 ∆ύο βίδες σύσφιγξης που ασφαλίζουν τον στύλο ολίσθησης 60 Μέγγενη 61 Τάκος διαστήµατος 62 Προεξοχή αλουµινίου 63 Περισστερο απ 15 χιλ 64 Περισστερο απ 420 χιλ 65 Τρύπες 66 Πλάκα ρύθµισης 67 Κψτε αυλακώσεις µε την λάµα 68 Τριγωνικς καννας 69 Θήκη βραχίονα 70 Ρυθµιστικ µπουλνι κωνικής γωνίας 0 µοιρών 71 Ρυθµιστικ µπουλνι αριστερής κωνικής γωνίας 45 µοιρών 72 Τεµάχιο εργασίας 73 Γραµµή κοπής 74 Κατακρυφη µέγγενη 75 Τραβήχτε έξω 76 Σπρώχτε 77 Κουτί λάµπας 78 Βίδες 79 Σωλήνας φθορισµού 80 Κατσαβίδι 81 Βίδα (µνο µία) 82 Φακοί για την λάµπα λέιζερ 83 Σηµάδι ορίου 84 Καπάκι θήκης ψήκτρας

ΠΡΟ∆ΙΑΓΡΑΦΕΣ Μοντέλο LS0714/LS0714F/LS0714FL/LS0714L ∆ιάµετρος λάµας 190 χιλ ∆ιάµετρος τρύπας (άξονα) 20 χιλ Μεγ. Λοξή γωνίαΑρ. 47° , ∆εξ. 57° Μεγ. Κωνική γωνίαΑρ. 45° , ∆εξ. 5° Μεγ. Ικαντητες κοπής (Υ x Π) µε λάµα διαµέτρου 190 χιλ. Κωνική γωνία Λοξή γωνία 45° (αρ.)

*45 χιλ x 265 χιλ (Σηµείωση: 1)

*60 χιλ x 265 χιλ (Σηµείωση: 1)

*60 χιλ x 185 χιλ (Σηµείωση: 2)

*45 χιλ x 185 χιλ (Σηµείωση: 2) 40 χιλ x 212 χιλ

*60 χιλ x 145 χιλ (Σηµείωση: 3)

52 χιλ x 163 χιλ (Σηµείωση) * σύµβολο υποδεικνύει τι µιά επικάλυψη ξύλου µε το εξής πάχος χρησιµοποιείται. 1: Οταν χρησιµοποιείται επένδυση ξύλου πάχους 20 χιλ. 2: Οταν χρησιµοποιείται επένδυση ξύλου πάχους 15 χιλ. 3: Οταν χρησιµοποιείται επένδυση ξύλου πάχους 10 χιλ.

Ταχύτητα χωρίς φορτίο (λεπ–1) 6.000 Τύπος λέιζερ (LS0714FL/L) Κκκινο λάειζερ 650 nm, <1mW (Τάξη Laser 2) ∆ιαστάσεις (Μ x Π x Υ) 670 χιλ x 430 χιλ x 458 χιλ Βάρος καθαρ LS0714: 12,5 Χγρ, LS0714F: 12,8 Χγρ, LS0714FL: 13,1 Χγρ, LS0714L: 13,0 Χγρ • Λγω του συνεχιζοµένου προγράµµατς έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπκεινται σε αλλαγές χωρίς προειδοποίηση. • Σηµείωση: Οι προδιαγραφές µπορεί να διαφέρουν απ χώρα σε χώρα. Προοριζµενη χρήση Το εργαλείο προορίζεται για ευθείες και λοξές κοπές ακριβείας σε ξύλο. Με τις κατάλληλες λάµες πριονιού, µπορεί επίσης να κψει αλουµίνιο. Παροχή ρεύµατος Το εργαλείο πρέπει να συνδεθεί σε παροχή ρεύµατος ίδιας τάσης µε αυτή που αναγράφεται στην πινακίδα του και µπορεί µνο να λειτουργήσει µε µονοφασικ εναλλασσµενο ρεύµα. Εχει διπλή µνωση σύµφωνα µε τα Ευρωπαικά Πρτυπα και έτσι µπορεί να χρησιµοποιηθεί σε ρευµατοδτες χωρίς γείωση. Υποδείξεις ασφάλειας Για την προσωπική σας ασφάλεια, ανατρέξετε στις εσώκλειστες οδηγίες ασφάλειας.

ΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΕΡΓΑΛΕΙΟ 1. 2.

Φοράτε προστατευτικά οφθαλµών. Κρατάτε τα χέρια µακρυά απ την τροχιά της λάµας πριονιού. Αποφύγετε επαφή και µε λάµες µικρής ταχύτητας. Μπορεί επίσης να προκαλέσουν σοβαρ τραυµατισµ. Μη χειρίζεστε το εργαλείο χωρίς τους προφυλακτήρες στη θέση τους. Ελέγξτε τον προφυλακτήρα λάµας για κανονικ κλείσιµο πριν απ κάθε χρήση. Μη λειτουργείτε το πρινι εάν ο προφυλακτήρας λάµας δεν κινείται ελεύθερα και δεν κλείνει αµέσως. Ποτέ µη σφίξετε ή δέσετε τον προφυλακτήρα λάµας στη θέση ανοίγµατος. Μην εκτελείτε καµµιά λειτουργία στο χέρι. Το αντικείµενο εργασίας πρέπει να είναι ασφαλισµένο σταθερά στην περιστροφική βάση και στον φράκτη οδηγ µε την µέγγενη σε κάθε λειτουργία. Ποτέ µη χρησιµοποιείτε το χέρι σας για να ασφαλίσετε το αντικείµενο εργασίας. Ποτέ µην αγγίζετε τη λάµα πριονιού. Σταµατείστε το εργαλείο και περιµένετε για τη λάµα πριονιού να σταµατήσει πριν µετακινείσετε το αντικείµενο εργασίας ή αλλάξετε τις ρυθµίσεις. Αποσυνδέστε το εργαλείο πριν αλλάξετε λάµα ή κάνετε συντήρηση. Πάντοτε ασφαλίζετε λα τα κινούµενα τµήµατα πριν µεταφέρετε το εργαλείο. Ο πείρος αναστολής που κλειδώνει την κεφαλή του κπτη κάτω είναι µνο για τον σκοπ µεταφοράς και αποθήκευσης και χι για λειτουργίες κοπής.

10. Μη χρησιµοποιείτε το εργαλείο ταν υπάρχουν κοντά εύφλεκτα υγρά ή αέρια. 11. Ελέγχετε την λάµα προσεκτικά για ρωγµές ή ζηµιές πριν την λειτουργία. Αντικαταστείστε αµέσως µιά λάµα µε ρωγµές ή ζηµιές. 12. Χρησιµοποιείτε µνο τις ειδικές φλάντζες για το εργαλείο αυτ. 13. Προσέξτε να µη κάνετε ζηµιά στην άτρακτο, φλάντζες (ειδικά στην επιφάνεια εγκατάστασης) ή στο µπουλνι. 14. Βεβαιώνεστε τι η περιστροφική βάση είναι κατάλληλα ασφαλισµένη, ωστε να µη µετακινηθεί κατά την λειτουργία. 15. Για την ασφάλειά σας, αφαιρέστε τα αποκοπίδια, µικρά τεµάχια, κλπ. απ το τραπέζι πριν την λειτουργία. 16. Αποφύγετε την κοπή καρφιών. Ελέγξτε και αφαιρέστε λα τα καρφιά απ το αντικείµενο εργασίας πριν την λειτουργία. 17. Βεβαιώνεστε τι ο άξονας ασφάλισης είναι ελεύθερος πριν ενεργοποιήσετε τον διακπτη. 18. Βεβαιώνεστε τη η λάµα δεν αγγίζει την περιστροφική βάση στην κατώτατη θέση. 19. Κρατάτε σταθερά τη λαβή. Εχετε υπψη σας τι το πρινι κινείται πάνω και κάτω ελαφρά κατά το ξεκίνηµα και το σταµάτηµα. 20. Βεβαιώνεστε τ η λάµα δεν αγγίζει το αντικείµενο εργασίας πριν την ενεργοποίηση του διακπτη. 21. Πριν χρησιµοποιήσετε το εργαλείο στο πραγµατικ αντικείµενο εργασίας, αφήστε το να τρέξει για λίγο. Παρακολουθείστε το για κραδασµούς ή ταλαντεύσεις που µπορεί να δείχνουν κακή εγκατάσταση ή κακή ισοζύγιση λάµας. 22. Περιµένετε µέχρι η λάµα να αποκτήσει πλήρη ταχύτητα πριν αρχίσετε να κβετε. 23. Σταµατήστε αµέσως την λειτουργία εάν παρατηρήσετε κάτι αφύσικο. 24. Μη προσπαθήσετε να κλειδώσετε την σκανδάλη στη θέση ΟΝ. 25. Να είστε πάντοτε σε κατάσταση ετοιµτητας, ιδιαίτερα ταν κάνετε επαναληπτικές και µοντονες εργασίες. Μην ξεγελαστείτε ποτέ τι βρίσκεστε σε κατάσταση ασφάλειας. Οι λάµες είναι υπερβολικά αδυσώπητες. 26. Πάντοτε χρησιµοποιείτε τα ανταλλακτικά που συνιστώνται στο εγχειρίδιο αυτ. Χρήση ακατάλληλων ανταλλακτικών πως λειαντικών τροχών µπορεί να προκαλέσουν τραυµατισµ. 27. Μη χρησιµοποιείσετε το πρινι για να κψετε οτιδήποτε άλλο εκτς απ αλουµίνιο, ξύλο ή παρµοια υλικά. 28. Συνδέστε το πρινι λοξτµησης σε µιά συσκευή συλλογής σκνης ταν πριονίζετε. 29. Επιλέγετε τις λάµες πριονιού ανάλογα µε το υλικ που πρκειται να κοπεί. 30. Προσέχετε ταν κάνετε εγκοπές. 31. Αντικαταστείστε την πλάκα εγκοπής ταν παρουσιάσει φθορά.

32. Μη χρησιµοποιείτε λάµες πριονιού κατασκευασµένες απ ατσάλι υψηλής ταχύτητας. 33. Σκνη προερχµενη απ την λειτουργία περιέχει χηµικά τα οποία είναι γνωστά καρκινογνα, προκαλούν γεννητικές δυσµορφίες ή άλλη αναπαραγωγική ζηµιά. Μερικά παραδείγµατα των χηµικών αυτών είναι: • µλυβδος απ υλικά χρωµατισµένα µε ουσίες µε βάση τον µλυβδο • αρσενικ και χρώµιο απ χηµικώς επεξεργασµένη ξυλεία. Ο κίνδυνος απ την έκθεση στις ουσίες αυτές διαφέρει, εξαρτώµενος απ πσο συχνά κάνετε το είδος αυτ της εργασίας. Για να µειώσετε την έκθεσή σας στα χηµικά αυτά: εργάζεστε σε µιά πολύ καλά αεριζµενη αίθουσα και εργάζεστε µε χρησιµοποίηση εγκεκριµένων εφοδίων ασφάλειας πως π.χ. µε εκείνες τις µάσκες σκνης που είναι ειδικά σχεδιασµένες να συγκρατούν µικροσκοπικά σωµατίδια. 34. Για την µείωση του προκαλουµένου θορύβου, πάντοτε σιγουρεύεστε τι η λεπίδα είναι ακονισµένη και καθαρή. 35. Ο χρήστης είναι επαρκώς εκπαιδευµένος στην χρήση, ρύθµιση και λειτουργία του εργαλείο. 36. Χρησιµοποιείτε σωστά ακονισµένες λεπίδες πριονιού. Τηρείτε την µέγιστη ταχύτητα που είναι σηµειωµένη στην λεπίδα πριονιού. 37. Μην αφαιρείτε αποκµµατα ή άλλα µέρη του αντικειµένου εργασίας απ την περιοχή κοπής ενώ το εργαλείο λειτουργεί και η κεφαλή του πριονιού δεν βρίσκεται στην θέση ακινητοποίησης.

ΦΥΛΑΞΤΕ ΤΙΣ Ο∆ΗΓΙΕΣ ΑΥΤΕΣ. ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση στον πάγκο Οταν το εργαλείο αποστέλλεται, η λαβή είναι κλειδωµένη στην κάτω θέση κοντά στον ανασταλτικ πείρο. Ελευθερώστε τον ανασταλτικ πείρο χαµηλώνοντας ελαφρά την λαβή και τραβώντας τον ανασταλτικ πείρο. (Εικ. 1) Αυτ το εργαλείο πρέπει να βιδωθεί µε δύο µπουλνια σε µιά επίπεδο και σταθερή επιφάνεια χρησιµοποιώντας τις τρύπες µπουλονιών που παρέχονται στην βάση του εργαλείου. (Εικ. 2) Γυρίστε το ρυθµιστικ µπουλνι δεξιστροφα ή αριστερστροφα έτσι ώστε να έρθει σε επαφή µε την επιφάνεια του πατώµατος για να κρατάει το εργαλείο σταθερ. (Εικ. 3)

ΛΕΙΤΟΥΡΓΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΧΗ: • Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο πριν ρυθµίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.

Προφυλακτήρας λάµας (Εικ. 4 και 5) Οταν χαµηλώνετε την λαβή, ο προφυλακτήρας λάµας σηκώνεται αυτµατα. Ο προφυλακτήρας έχει ελατήριο για να επανέρχεται στην αρχική του θέση ταν η κοπή έχει ολοκληρωθεί και η λαβή έχει σηκωθεί. ΠΟΤΕ ΜΗΝ ΕΞΟΥ∆ΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ Η ΤΟ ΕΛΑΤΗΡΙΟ ΠΟΥ ΠΡΟΣΑΡΜΟΖΕΤΑΙ ΣΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ. Για την προσωπική σας ασφάλεια, πάντοτε διατηρείτε τον προφυλακτήρα λάµας σε καλή κατάσταση. Οποιαδήποτε αντικανονική εργασία του προφυλακτήρα πρέπει να διορθώνεται αµέσως. Ελέγξτε να βεβαιωθείτε για την δράση του ελατηρίου επαναφοράς του προφυλακτήρα. ΠΟΤΕ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΕΑΝ Ο ΠΡΟΦΥΛΑΚΤΗΡΑΣ Η ΤΟ ΕΛΑΤΗΡΙΟ ΕΧΟΥΝ ΖΗΜΙΑ. ΒΛΑΒΗ Η ΕΧΟΥΝ ΑΦΑΙΡΕΘΕΙ. ΕΑΝ ΤΟ ΚΑΝΕΤΕ ΕΙΝΑΙ ΠΟΛΥ ΕΠΙΚΙΝ∆ΥΝΟ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ. Εάν ο διαφανής προφυλακτήρας λάµας ρυπανθεί, ή πριονσκονη κολλήσει πάνω του έτσι ώστε η λάµα δεν είναι εύκολα ορατή, αποσυνδέστε το πρινι και καθαρίστε τον προφυλακτήρα προσεκτικά µε ένα υγρ ύφασµα. Μη χρησιµοποιήσετε διαλύτες ή απορρυπαντικά µε βάση πετρέλαιο στον πλαστικ προφυλακτήρα. Εάν ο προφυλακτήρας λάµας έχει ρυπανθεί ιδιαίτερα και είναι δύσκολο να δει κανείς µέσω του προφυλακτήρα, χρησιµοποιείστε το παρεχµενο κοίλο κλειδί να χαλαρώσετε το εξάγωνο µπουλνι που συγκρατεί το κάλυµµα κέντρου. Χαλαρώστε το εξάγωνο µπουλνι στρίβοντας το αριστερστροφα και σηκώστε τον προφυλακτήρα λάµας και το κάλυµµα κέντρου. Με τον προφυλακτήρα λάµας στην θέση αυτή το καθάρισµα γίνεται καλύτερα και επαρκέστερα. Οταν ολοκληρωθεί το καθάρισµα, αντιστρέψτε την παραπάνω διαδικασία και ασφαλίστε το µπουλνι. Μην αφαιρέσετε τον ελατηριούχο προφυλακτήρα λάµας. Εάν ο προφυλακτήρας αποχρωµατισθεί απ τον χρνο ή απ έκθεση σε υπεριώδη ακτινοβολία, αποτανθείτε σε ένα κέντρο εξυπηρέτησης Μάκιτα για νέο προφυλακτήρα. ΜΗΝ ΕΞΟΥ∆ΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ.

Τοποθέτηση της σανίδας εγκοπής (Εικ. 6 και 7)

Ανασταλτικς βραχίονας (Εικ. 10)

Αυτ το εργαλείο είναι εφωδιασµένο µε τις σανίδες εγκοπών στην περιστροφική βάση του για να ελαχιστοποιεί το σχίσιµο στην πλευρά εξδου κοπής. Οι σανίδες εγκοπών είαναι εργοστασιακά ρυθµισµένες έτσι ώστε η λάµα πριονιού δεν κάνει επαφή µε τις σανίδες εγκοπών. Πριν απ την χρήση, ρυθµίστε τις σανίδες εγκοπών ως εξής: Πρώτα, αποσυνδέστε το εργαλείο. Χαλαρώστε λες τις βίδες (απ 2 στα αριστερά και δεξιά) που ασφαλίζουν τις σανίδες εγκοπών. Ξανασφίχτε τις βίδες έτσι ώστε οι σανίδες εγκοπών να µπορούν να κινηθούν µε το χέρι. Χαµηλώστε την λαβή πλήρως και σπρώχτε µέσα τον ανασταλτικ πείρο για να κλειδώσει την λαβή στην κάτω θέση. Χαλαρώστε τις δύο βίδες σύσφιγξης που ασφαλίζουν τις ράβδους ολίσθησης. Τραβήχτε την κινητή βάση πλρος το µέρος σας πλήρως. Ρυθµίστε τις σανίδες εγκοπών έτσι ώστε µλις να αγγίζουν τις πλευρές των δοντιών της λάµας. Σφίχτε τις εµπρσθιες βίδες (µη τις σφίξετε πολύ). Σπρώχτε την κινητή βάση προς τον φράχτη οδηγ πλήρως και ρυθµίστε τις σανίδες εγκοπών έτσι ώστε µλις να αγγίζουν τις πλευρές των δοντιών της λάµας. Σφίχτε τις πίσω βίδες βίδες (µη τις σφίξετε πολύ). Μετά την ρύθµιση των σανίδων εγκοπών, ελευθερώστε τον ανασταλτικ πείρο και σηκώστε την λαβή. Μετά σφίχτε λες τις βίδες µε ασφάλεια.

Η θέση κάτω ορίου της λάµας µπορεί εύκολα να ρυθµιστεί µε τον ανασταλτικ βραχίονα. Για την ρύθµισή του, µετακινείστε τον ανασταλτικ βραχίονα κατά την διεύθυνση του βέλους πως φαίνεται στην εικνα. Ρυθµίστε την ρυθµιστική βίδα έτσι ώστε η λάµα σταµατά στην επιθυµητή θέση ταν η λαβή χαµηλώνεται εντελώς.

ΠΡΟΣΟΧΗ: • Πριν και µετά την αλλαγή της κωνικής γωνίας, πάντοτε ρυθµίστε τις σανίδες εγκοπών πως περιγράφτηκε παραπάνω.

∆ιατήρηση µέγιστης ικαντητας κοπής (Εικ. 8 και 9) Αυτ το εργαλείο είναι εργοστασιακά ρυθµισµένο για να παρέχει την µέγιστη ικαντητα κοπής για µιά λάµα πριονιού 190 χιλ. Οταν τοποθετείτε µιά νέα λάµα, πάντοτε ελέγχετε την κάτω οριακή θέση της λάµας, και εάν είναι απαραίτητο, ρυθµιστε ως εξής: Πρώτα, αποσυνδέστε το εργαλείο. Τραβήχτε την κινητή βάση προς το φράχτη οδηγ πλήρως και χαµηλώστε εντελώς την λαβή. Χρησιµοποιείστε το κοίλο κλειδί για να γυρίσετε το ρυθµιστικ µπουλνι µέχρι η περιφέρεια της λάµας να εκτείνεται ελαφρά κάτω απ την άνω επιφάνεια της περιστροφικής βάσης στο σηµείο που η εµπρσθια ψη του φράκτη οδηγού συναντά την άνω επιφάνεια της περιστροφικής βάσης. Με το εργαλείο αποσυνδεδεµένο, περιστρέψτε την λάµα µε το χέρι ενώ κρατάτε την λαβή εντελώς κάτω ώστε να είναι σίγουρο τι η λάµα δεν κάνει επαφή µε κανένα τµήµα της κάτω βάσης. Επαναρυθµίστε ελαφρά, εάν είναι απαραίτητο. ΠΡΟΣΟΧΗ: • Αφού τοποθετήσετε µιά νέα λάµα, πάντοτε βεβαιώνεστε τι η λάµα δεν κάνει επαφή µε κανένα τµήµα της κάτω βάσης ταν η λαβή είναι εντελώς χαµηλωµένη. Πάντοτε να το κάνετε µε το εργαλείο αποσυνδεδεµένο.

Ρύθµιση της λοξής γωνίας (Εικ. 11) Χαλαρώστε την λαβή στρίβοντας την αριστερστροφα. Γυρίστε την περιστροφική βάση ενώ πιέζετε προς τα κάτω τον µοχλς ασφάλισης. Οταν έχετε µετακινήσει την λαβή στην θέση που ο δείκτης δείχνει την επιθυµητή γωνία στην λοξή κλίµακα, σφίχτε µε ασφάλεια την λαβή δεξιστροφα. ΠΡΟΣΟΧΗ: • Οταν στρέφετε την περιστροφική βάση, βεβαιώνεστε τι σηκώνετε την λαβή πλήρως. • Αφού αλλάξετε την λοξή γωνία, πάντοτε ασφαλίζετε την περιστροφική βάση σφίγγοντας την λαβή σταθερά.

Ρύθµιση της κωνικής γωνίας (Εικ. 12 και 13) Για να ρυθµίσετε την κωνική γωνία, χαλαρώστε τον µοχλ στο πίσω µέρος του εργαλείου αριστερστροφα. Σπρώχτε την λαβή στα αριστερά, να δώσετε κλίση στην λάµα πριονιού µέχρι ο δείκτης δείχνει την επιθυµητή γωνία στην κωνική κλίµακα. Μετά σφίχτε τον µοχλ σταθερά δεξιστροφα να ασφαλίσετε τον βραχίονα. Για να δώσετε κλίση στην λαβή προς τα δεξιά, σπρώχτε το κουµπί ελευθέρωσης στο πίσω µέρος του εργαλείου ενώ κλίνετε την λαβή ελαφρά στα αριστερά αφού χαλαρώσετε τον µοχλ. Με το κουµπί ελευθέρωσης πατηµένο, δώστε κλίση στην λάµα προς τα δεξιά. ΠΡΟΣΟΧΗ: • Οταν δίνετε κλίση στην λάµα πριονιού, βεβαιώνεστε τι σηκώνετε την λαβή πλήρως. • Αφού αλλάξετε την κωνική γωνία, πάντοτε ασφαλίζετε την περιστροφική βάση σφίγγοντας την λαβή σταθερά. • Οταν αλλάζετε κωνικές γωνίες, βεβαιώνεστε τι τοποθετείτε τις σανίδες εγκοπών κατάλληλα πως εξηγείται στο εδάφιο “Τοποθέτηση των σανίδας εγκοπής”.

Ρύθµιση της θέσης µοχλού (Εικ. 14) Ο µοχλς µπορεί να επανατοποθετείται σε κάθε γωνία 30° ταν ο µοχλς δεν παρέχει πλήρες σφίξιµο. Χαλαρώστε και αφαιρέστε την βίδα που ασφαλίζει τον µοχλ στο πίσω µέρος του εργαλείου. Αφαιρέστε τον µοχλ και τοποθετήστε τον πάλι έτσι ώστε είναι ελαφρά πάνω απ το επίπεδο. Ασφαλίστε τον µοχλ µε την βίδα σταθερά.

Αναµµα των λαµπών (Εικ. 17)

ΠΡΟΣΟΧΗ: • Πριν συνδέσετε στο ρεύµα το εργαλείο. Πάντοτε ελέγχετε να δείτε τι η σκανδάλη διακπτης ενεργοποιείται κανονικά και επιστρέφει στην θέση “OFF” ταν ελευθερώνεται. • Οταν δεν χρησιµοποιείτε το εργαλείο, αφαιρέστε το κουµπί κλειδώµατος off και αποθηκεύστε το σε µιά ασφαλή θέση. Αυτ εµποδίζει την λειτουργία χωρίς άδεια. • Μη τραβάτε την σκανδάλη διακπτη σκληρά χωρίς να πιέσετε µέσα το κουµπί κλειδώµατος off. Αυτ µπορεί να προκαλέσει σπάσιµο του διακπτη.

Για µοντέλα LS0714F, LS0714FL

Για χώρες της Ευρώπης (Εικ. 15) Για να εµποδιστεί το τυχαίο τράβηγµα της σκανδάλης διακπτη, ενα κουµπί κλειδώµατος - off παρέχεται. Για να ξεκινήσει το εργαλείο, σπρώχτε τον µοχλ στα αριστερά, πατήστε µέσα το κουµπί κλειδώµατος - off και µετά πατήστε την σκανδάλη διακπτη. Ελευθερώστε την σκανδάλη διακπτη για να σταµατήσει. Για λες τις χώρες εκτ ς των Ερωπαικών (Εικ. 16) Για να εµποδιστεί το τυχαίο τράβηγµα της σκανδάλης διακπτη, ενα κουµπί κλειδώµατος - off παρέχεται. Για να ξεκινήσει το εργαλείο, πατήστε µέσα το κουµπί κλειδώµατος - off και πατήστε την σκανδάλη διακπτη. Ελευθερώστε την σκανδάλη διακπτη για να σταµατήσει. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: • ΠΟΤΕ µη χρησιµοποιείτε το εργαλείο εάν η σκανδάλη διακπτης δεν είναι σε άριστη κατάσταση λειτουργίας. Οποιοδήποτε εργαλείο µε ελαττωµατικ διακπτη είναι ΕΞΑΙΡΕΤΙΚΑ ΕΠΙΚΙΝ∆ΥΝΟ και πρέπει να επισκευαστεί πριν περαιτέρω χρήση. • Για την ασφάλειά σας, αυτ το εργαλείο είναι εφωδιασµένο µε ενα κουµπί κλειδώµατος - off το οποίο εµποδίζει το εργαλείο να ξεκινήσει τυχαίως. ΠΟΤΕ µη χρησιµοποιείτε το εργαλείο εάν λειτουργεί µε απλ τράβηγµα της σκανδάλης διακπτη χωρίς να πατήσετε το κουµπί κλειδώµατος - off. Επιστρέψτε το εργαλείο στο κέντρο Εξυπηρέτησης Μάκιτα για κατάλληλες επισκευές ΠΡΙΝ απ περαιτέρω χρήση. • ΠΟΤΕ µην κρατάτε κάτω µε ταινία ή εξουδετερώνετε τον σκοπ και την λειτουργία του κουµπιού κλειδώµατος off.

ΠΡΟΣΟΧΗ: • Αυτ το φως δεν είναι αδιάβροχο. Μη πλένετε το φως σε νερ ή το χρησιµοποιείτε στην βροχή ή σε υγρή περιοχή. Τέτοια µεταχείριση θα προκαλέσει ηλεκτροπληξία και καπνούς. • Μην αγγίζετε τους φακούς του φωτς, καθώς είναι πολύ θερµ ταν είναι αναµµένο ή αµέσως αφού σβήσει. Αυτ µπορεί να προκαλέσει εγκαύµατα στο ανθρώπινο σώµα. • Μη προκαλείτε χτυπήµατα στο φως, γιατί µπορεί να πάθει ζηµιά ή να επιβραχυνθεί η ωφέλιµη ζωή του. • Μη ρίχνετε την ακτίνα φωτς στα µάτια σας. Αυτ µπορεί να προκαλέσει τραυµατισµ στα µάτια σας. • Μη καλύπτετε το φως µε ρούχα, χαρτνι, χαρτοσανίδια ή παρµοια αντικείµενα ενώ είναι αναµµένο, γιατί µπορεί να προκληθεί φωτιά ή ανάφλεξη. Σπρώχτε την πάνω θέση του διακπτη για να ανάψετε το φως και την κάτω θέση για να το σβήσετε. Μετακινείστε το φως για να αλλάξετε την περιοχή φωτισµού. ΣΗΜΕΙΩΣΗ: • Χρησιµοποιείστε ένα στεγν ύφασµα να σκουπίσετε τους ρύπους απ τους φακούς της λάµπας. Προσέχετε να µη γρατσουνίσετε τους φακούς του φωτς γιατί θα ελαττωθεί ο φωτισµς.

Ενέργεια ακτίνας λέιζερ (Εικ. 18 και 19) Για µοντέλα LS0714FL, LS0714L ΠΡΟΣΟΧΗ: • Ποτέ µη κυττάτε µέσα στην ακτίνα λέιζερ. Απευθείας κύτταγµα της ακτίνας λέιζερ θα τραυµατίσει τα µάτια σας. Για να ανάψετε την ακτίνα λέιζερ, πατήστε την άνω θέση (I) του διακπτη. Πατήστε την κάτω θέση (O) του διακπτη για να την σβήσετε. Η γραµµή λέιζερ µπορεί να µετακινηθεί είτε στην αριστερή είτε στην δεξιά πλευρά της λάµας πριονιού ρυθµίζοντας την ρυθµιστική βίδα ως εξής: 1. Χαλαρώστε την ρυθµιστική βίδα γυρίζοντας την αριστερστροφα. 2. Με την ρυθµιστική βίδα χαλαρωµένη, σύρτε την στα δεξιά ή αριστερά σο βαθειά µπορεί να πάει. 3. Σφίχτε την ρυθµιστική βίδα σταθερά στην θέση που σταµατά να ολισθαίνειι. Η γραµµή λέιζερ είναι ρυθµισµένη απ το εργοστάσιο να είναι τοποθετηµένη σε 1 χιλ απ την πλευρική επιφάνεια της λάµας (θέση κοπής). ΣΗΜΕΙΩΣΗ: • Οταν η γραµµή λέιζερ είναι θαµπή και σχεδν ή εντελώς αρατη λγω του απευθείας ηλιακού φωτς σε παράθυρο εσωτερικού ή εξωτερικού χώρου εργασίας, µετακινείστε την θέση εργασίας σε µέρος που δεν υπκειται στο απευθείας ηλιακ φως.

Ευθυγράµµιση της γραµµής λέιζερ (Εικ. 20) Η γραµµή λέιζερ µπορεί να µετακινηθεί στην αριστερή ή στην δεξιά πλευρά της λάµας σύµφωνα µε τις εφαρµογές κοπής. Ανατρέξτε στις εξηγήσεις του εδαφίου µε τίτλο “Ενέργεια της ακτίνας λέιζερ” σχετικά µε την µέθοδο µετακίνησης. ΣΗΜΕΙΩΣΗ: • Χρησιµοποιείστε επένδυση ξύλου στον φράκτη οδηγ ταν ευθυγραµµίζετε την γραµµή κοπής µε την γραµµή λέιζερ στην πλευρά του φράκτη οδηγού σε σύνθετες κοπές (κωνική γωνία 45 µοιρών και λοξή δεξιά γωνία 45 µοιρών). Α) Οταν πετυχαίνετε σωστ µέγεθος στην αριστερή πλευρά του τεµαχίου εργασίας. • Μετακινείστε την γραµµή λέιζερ στα αριστερά της λάµας. Β) Οταν πετυχαίνετε σωστ µέγεθος στην δεξιά πλευρά του τεµαχίου εργασίας. • Μετακινείστε την γραµµή λέιζερ στα δεξιά της λάµας. Ευθυγραµµίστε την γραµµή κοπής στο τεµάχιο εργασίας σας µε την γραµµή λέιζερ.

ΣΥΝΟΛΟ ΠΡΟΣΟΧΗ: • Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο.

Αποθήκευση κοίλου κλειδιού (Εικ. 21) Το κοίλο κλειδί αποθηκεύεται πως φαίνεται στην εικνα. Οταν χρησιµοποιείτε το κοίλο κλειδί, τραβήχτε το έξω απ την θήκη του. Μετά την χρήση του, επαναφέρτε το στην θήκη κλειδιού.

Τοποθέτηση ή αφαίρεση της λάµας πριονιού

Για να τοποθετήσετε την λάµα, βάλτε την προσεκτικά πάνω στον αξονίσκο, κάνοντας βέβαιο τι η διεύθυνση του βέλους στην επιφάνεια της λάµας συµπίπτει µε την διεύθυνση του βέλους στην θήκη της λάµας. Τοποθετήστε την εξωτερική φλάντζα και εξάγωνο µπουλνι και µετά χρησιµοποιείστε το κοίλο κλειδί να σφίξετε το εξάγωνο µπουλνι (αριστερχειρο) µε ασφάλεια αριστερστροφα ενώ πιέζετε την ασφάλεια άξονα. Επαναφέρετε τον προφυλακτήρα λάµας και κάλυµµα κέντρου στην αρχική τους θέση. Μετά σφίχτε το εξάγωνο µπουλνι δεξιστροφα να ασφαλίσετε το κάλυµµα κέντρου. Ελευθερώστε την λαβή απ την ανασηκωµένη θέση τραβώντας τον ανασταλτικ πείρο. Χαµηλώστε την λαβή να κάνετε βέβαιο τι ο προφυλακτήρας λάµας κινείται κατάλληλα. Βεβαιωθείτε τι η ασφάλιση άξονα έχει ελευθερώσει τον αξονίσκο πριν κάνετε την κοπή. (Εικ. 25 και 26)

Σάκος σκνης (Εικ. 27) Η χρησιµοποίηση του σάκου σκνης κάνει τις λειτουργίες κοπής καθαρές και την συλλογή σκνης εύκολη. Για να προσαρµσετε τον σάκο σκνης, εφαρµστε τον πάνω στο στµιο σκνης. Οταν ο σάκος σκνης είναι περίπου µισογεµάτος, αφαιρέστε τον απ το εργαλείο και τραβήχτε τον προσδετήρα έξω. Αδειάστε τον σάκο σκνης απ τα περιεχµενά του, χτυπήστε τον ελαφρά έτσι ώστε να αφαιρεθούν τα σωµατίδια που είναι κολληµένα απ µέσα και µπορεί να εµποδίζουν την περαιτέρω συλλογή. ΣΗΜΕΙΩΣΗ: Εάν συνδέσετε µιά ηλεκτρική σκούπα Μάκιτα στο πρινι σας, πιο επαρκείς και καθαρές εργασίες µπορούν να εκτελούνται.

ΠΡΟΣΟΧΗ: • Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο πριν τοποθετήσετε ή αφαιρέσετε την λάµα. • Χρησιµοποιείτε µνο το παρεχµενο κοίλο κλειδί Μάκιτα για να τοποθετήσετε ή αφαιρέσετε την λάµα. ∆ιαφορετικά µπορεί να προκληθεί υπερβολικ ή ανεπαρκές σφίξιµο του εξάγωνου µπουλονιού. Πράγµα που µπορεί να προκαλέσει τραυµατισµ.

Ασφάλιση του τεµαχίου εργασίας (Εικ. 28)

Κλειδώστε την λαβή στην ανασηκωµένη θέση σπρώχνοντας µέσα τον ανασταλτικ πείρο. (Εικ. 22) Για να αφαιρέσετε την λάµα, χρησιµοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξάγωνο µπουλνι που κρατάει το κάλυµµα κέντρου γυρίζοντας το αριστερστροφα. Σηκώστε τον προφυλακτήρα λάµας και το κάλυµµα κέντρου. (Εικ. 23) Πατήστε την ασφάλιση άξονα για να κλειδώσετε τον αξονίσκο και χρησιµοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξάγωνο µπουλνι δεξιστροφα. Μετά αφαιρέστε το εξάγωνο µπουλνι, εξωτερική φλάντζα και λάµα. (Εικ. 24)

ΠΡΟΣΟΧΗ: • Οταν κβετε ένα επίµηκες τεµάχιο εργασίας, χρησιµοποιείτε υποστηρίγµατα που είναι του ιδίου ύψους µε την κορυφή της επιφάνειας της περιστροφικής βάσης. Μη βασίζεστε αποκλειστικά στην κατακρυφη και/ή οριζντια µέγγενη για την ασφάλιση του τεµαχίου εργασίας. Τα λεπτά υλικά έχουν τάση να λυγίζουν. Υποστηρίζετε το τεµάχιο εργασίας σε λο το µήκος του για να αποφύγετε τσίµπηµα λάµας και πιθαν ΟΠΙΣΘΟΛΑΚΤΙΣΜΑ.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: • Είναι εξαιρετικά σηµαντικ να ασφαλίζετε πάντοτε το τεµάχιο εργασίας κατάλληλα και σφιχτά µε την µέγγενη. Αµέλεια να το κάνετε µπορεί να προκαλέσει ζηµιά στο εργαλείο και/ή καταστροφή στο τεµάχιο εργασίας. ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΣΥΜΒΕΙ. Επίσης, µετά απ µιά λειτουργία κοπής, ΜΗ σηκώσετε την λάµα µέχρι να σταµατήσει τελείως.

Κατακρυφη µέγγενη (Εικ. 29) Η κατακρυφη µέγγενη µπορεί να τοποθετηθεί σε δύο θέσεις στα αριστερά ή στα δεξιά του φράχτη οδηγού ή του συνλου θήκης (προαιρετικ εξάρτηµα). Βάλτε την ράβδο µέγγενης µέσα στην τρύπα του οδηγού φράκτη ή του συνλου θήκης και σφίχτε τις βίδες να ασφαλίσετε την ράβδο µάγγενης. Τοποθετείστε τον βραχίονα της µέγγενης σύµφωνα µε το πάχος και το σχήµα του τεµαχίου εργασίας και ασφαλίστε τον βραχίονα της µέγγενης σφίγγοντας την βίδα. Εάν η βίδα που ασφαλίζει τον βραχίονα της µέγγενης αγγίζει τον φράχτη οδηγ, τοποθετείστε την βίδα στην απέναντι πλευρά του βραχίονα της µέγγενης. Βεβαιωθείτε τι κανένα µέρος του εργαλείου δεν κάνει επαφή µε την µέγγενη ταν χαµηλώνετε την λαβή εντελώς και σπρώχνετε ή τραβάτε την κινητή βάση σε λη την διαδροµή της. Εάν κάποιο µέρος κάνει επαφή, επανατοποθετείστε την µέγγενη. Πιιέστε το τεµάχιο εργασίας επίπεδα επί του φράχτη οδηγού και της περιστροφικής βάσης. Τοποθετείστε το τεµάχιο εργασίας στην επιθυµητή θέση κοπής και ασφαλίστε το σταθερά σφίγγοντας το κουµπί της µέγγενης. ΠΡΟΣΟΧΗ: • Το τεµάχιο εργασίας πρέπει να ασφαλιστεί σταθερά επί της περιστροφικής βάσης και φράκτη οδηγού µε την µέγγενη κατά την διάρκεια λων των λειτουργιών.

Οριζντια µέγγενη (προαιρετικ εξάρτηµα) (Εικ. 30) Η οριζντια µέγγενη µπορεί να τοποθετηθεί στην αριστερή πλευρά της βάσης. Γυρίζοντας το κουµπί της µέγγενης αριστερστροφα, η βίδα ελευθερώνεται και ο άξονας της µέγγενης µπορεί να µετακινηθεί γρήγορα µέσα και έξω. Γυρίζοντας το κουµπί της µέγγενης δεξιστροφα, η βίδα παραµένει ασφαλισµένη. Για να πιάσετε το τεµάχιο εργασίας, γυρίστε το κουµπί της µέγγενης απαλά δεξιστροφα µέχρι η προβολή να φθάσει στην υψηλτερη θέση, µετά στερεώστε µε ασφάλεια. Εάν το κουµπί της βίδας της µέγγενης σπρωχθεί µέσα ή τραβηχθεί έξω ενώ περιστρέφεται δεξιστροφα, η προβολή θα σταµατήσει σε κάποια γωνία. Στην περίπτωση αυτή γυρίστε το κουµπί της µέγγενης πίσω αριστερστροφα µέχρι να ελευθερωθεί η βίδα, πριν το γυρίσετε πάλι απαλά δεξιστροφα. Το µέγιστα πλάτος του τεµαχίου εργασίας το οποίο µπορεί να ασφαλιστεί µε την οριζντια µέγγενη είναι 120 χιλ. ΠΡΟΣΟΧΗ: • Πιάστε το τεµάχιο εργασίας µνο ταν η προβολή είναι στην υψηλτερη θέση. Αµέλεια να το κάνετε θα έχει ως αποτέλεσµα ανεπαρκή ασφάλεια του τεµαχίου εργασίας. Αυτ µπορεί να προκαλέσει την εκτξευση του τεµαχίου εργασίας, ζηµιά στην λάµα ή να προκαλέσει την απώλεια ελέγχου, που µπορεί να έχει ως αποτέλεσµα ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.

Θήκες και σύνολο θήκης (προαιρετικά εξαρτήµατα) (Εικ. 31 και 32) Οι θήκες και σύνολο θήκης µπορούν να τοποθετηθούν σε οποιαδήποτε πλευρά ως ένα βολικ µέσο υποστήριξης τεµαχίων εργασίας οριζντια. Τοποθετήστε τα πως φαίνεται στην εικνα. Μετά σφίχτε τις βίδες σταθερά να ασφαλίσετε τις θήκες και το σύνολο θήκης. Οταν κβετε µακρυά τεµάχια εργασίας, χρησιµοποιείτε το σύνολο θήκη-ράβδος (προαιρετικ εξάρτηµα). Αυτ αποτελείται απ δύο σύνολα θήκης και δύο ράβδους 12. ΠΡΟΣΟΧΗ: • Πάντοτε υποστηρίζετε επιµήκη τεµάχια εργασίας στο ίδιο επίπεδο µε την άνω επιφάνεια της περιστροφικής βάσης για κοπές ακριβείας και για να εµποδιστεί η επικίνδυνη απώλεια ελέγχου του εργαλείου.

ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΣΟΧΗ: • Πριν απ την χρήση, βεβαιώνεστε τι ελευθερώνετε την λαβή απ την χαµηλωµένη θέση σπρώχνοντας τον ανασταλτικ πείρο. • Βεβαιώνεστε τι η λάµα δεν κάνει επαφή µε το τεµάχιο εργασίας, κλπ. πριν ανάψετε τον διακπτη. • Μην εφαρµζετε υπερβολική πίεση στην λαβή ταν κβετε. Υπερβολική δύναµη µπορεί να έχει ως αποτέλεσµα υπερφρτωση του κινητήρα και/ή µειωµένη επάρκεια κοπής. Πιέστε την λαβή µνο µε ση δύναµη είναι απαραίτητη για απαλή κοπή και χωρίς σηµαντική µείωση στην ταχύτητα της λάµας. • Πιέστε προς τα κάτω απαλά την λαβή για να εκτελέσετε την κοπή. Εάν η λαβή πιεστεί κάτω µε δύναµη ή εάν πλευρική δύναµη εφαρµοστεί, η λαµα θα δονείται και θα αφήσει κάποιο σηµάδι (σηµάδι πριονιού) στο τεµάχιο εργασίας και η ακρίβεια της κοπής θα ελαττωθεί. • Κατά την διάρκεια ολισθητικής κοπής, σπρώχτε απαλά την κινούµενη βάση προς τον φράχτη οδηγ χωρίς να σταµατήσετε. Εάν η κίνηση της κινητής βάσης διακοπεί κατά την κοπή, ενα σηµάδι θα µείνει στο τεµάχιο εργασίας και η ακρίβεια της κοπής θα ελαττωθεί.

Κοπή πίεσης (κοπή µικρών τεµαχίων εργασίας) (Εικ. 33) Τεµάχια εργασίας µέχρι ύψους 50 χιλ και πλάτους 97 χιλ µπορούν να κοπούν µε τον ακλουθο τρπο: Σπρώχτε την κινητή βάση προς τον φράχτη οδηγ και σφίχτε τις δύο βίδες σύσφιξης που ασφαλίζουν τους στύλους ολίσθησης δεξιστροφα για να ασφαλίσουν την κινητή βάση. Ασφαλίστε το τεµάχιο εργασίας µε την µέγγενη. Ανάψτε το εργαλείο χωρίς η λάµα να κάνει καµµιά επαφή και περιµένετε µέχρι η λάµα να αποκτήσει πλήρη ταχύτητα πριν την χαµηλώσετε. Μετά χαµηλώστε απαλά την λαβή στην κατώτερη δυνατή θέση για να κψετε το τεµάχιο εργασίας. Οταν η κοπή έχει ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΗ ΤΕΛΕΙΩΣ πριν επαναφέρετε την λάµα στην πλήρως ανασηκωµένη θέση της. ΠΡΟΣΟΧΗ: • Σφίχτε σταθερά τις δύο βίδες σύσφιγξης που ασφαλίζουν τους ολισθητικούς στύλους δεξιστροφα έτσι ώστε η κινητή βάση δεν θα κινηθεί κατά την λειτουργία. Ανεπαρκές σφίξιµο µπορεί να προκαλέσει µη αναµενµενο οπισθολάκτισµα της λάµας. Πιθανς σοβαρς ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ µπορεί να προκληθεί. 2.

Κοπή ολίσθησης (ώθησης) (κοπή τεµαχίων εργασίας µεγάλου πλάτους) (Εικ. 34) Χαλαρώστε τις δύο βίδες σύσφιγξης που ασφαλίζουν τους ολισθητικούς στύλους αριστερστροφα έτσι ώστε η κινητή βάση µπορεί να ολισθαίνει ελεύθερα. Ασφαλίστε το τεµάχιο εργασίας µε την µέγγενη. Τραβήχτε την κινητή βάση προς το µέρος σας πλήρως. Ανάψτε το εργαλείο χωρίς η λάµα να κάνει καµµιά επαφή και περιµένετε µέχρι η λάµα να αποκτήσει πλήρη ταχύτητα. Πιέστε κάτω την λαβή και ΣΠΡΩΧΤΕ ΤΗ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ Ο∆ΗΓΟ ΚΑΙ ∆ΙΑ ΜΕΣΟΥ ΤΟΥ ΤΕΜΑΧΙΟΥ ΕΡΓΑΣΙΑΣ. Οταν η κοπή έχει ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΗ ΤΕΛΕΙΩΣ πριν επαναφέρετε την λάµα στην πλήρως ανασηκωµένη θέση της. ΠΡΟΣΟΧΗ: • Οποτεδήποτε εκτελείτε ολισθητική κοπή, ΠΡΩΤΑ ΤΡΑΒΑΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟ ΜΕΡΟΣ ΣΑΣ ΕΝΤΕΛΩΣ και µετά πιέστε κάτων τηνλαβή στην χαµηλτερη δυνατή θέση, µετά ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ Ο∆ΗΓΟ. ΠΟΤΕ ΜΗΝ ΑΡΧΙΖΕΤΕ ΤΗΝ ΚΟΠΗ ΧΩΡΙΣ ΝΑ ΕΧΕΤΕ ΤΡΑΒΗΞΕΙ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟ ΜΕΡΟΣ ΣΑΣ ΕΝΤΕΛΩΣ. Εάν εκτελέσετε ολισθητική κοπή χωρίς να τραβήξετε την κινητή βάση εντελώς προς το µέρος σας ή ταν εκτελέσετε ολισθητική κοπή προς την διεύθυνσή σας, ή λάµα µπορεί να οπισθολακτίσει αναπάντεχα µε την δυναττητα να προκαλέσει σοβαρ ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ. • Ποτέ µην εκτελείτε ολισθητική κοπή µε την λαβή κλειδωµένη στην κάτω θέση πιέζοντας τον ανασταλτικ πείρο. • Ποτέ µη χαλαρώνετε την βίδα σύσφιγξης που ασφαλίζει την κινητή βάση ενώ η λάµα περιστρέφεται. Αυτ µπορεί να προκαλέσει σοβαρ τραυµατισµ.

3. Λοξή κοπή Ανατρέξτε στο προηγούµενο εδάφιο “Ρύθµιση της λοξής γωνίας”. 4. Κωνική κοπή (Εικ. 35) Χαλαρώστε τον µοχλ και κλίνετε την λάµα πριονιού να ρυθµίσετε την κωνική γωνία (Ανατρέξτε στο προηγούµενο εδάφιο “Ρύθµιση της κωνικής γωνίας”). Βεβαιώνεστε τι ξανασφίγγετε τον µοχλ σταθερά να ασφαλίσετε την επιλεχθείσα κωνική γωνία µε ασφάλεια. Ασφαλίστε το τεµάχιο εργασίας µε µιά µέγγενη. Βεβαιωθείτε τι η κινητή βάση έχει τραβηχθεί εντελώς προς τον χειριστή. Ανάψτε το εργαλείο χωρίς η λάµα να κάνει καµµιά επαφή και περιµένετε µέχρι η λάµα να αποκτήσει πλήρη ταχύτητα. Μετά χαµηλώστε απαλά την λαβή στην κατώτερη δυνατή θέση ενώ εφαρµζετε πίεση παράλληλα µε την λάµα και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ Ο∆ΗΓΟ ΓΙΑ ΝΑ ΚΟΨΕΤΕ ΤΟ ΤΕΜΑΧΙΟ ΕΡΓΑΣΙΑΣ. Οταν η κοπή έχει ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΗ ΤΕΛΕΙΩΣ πριν επαναφέρετε την λάµα στην πλήρως ανασηκωµένη θέση της. ΠΡΟΣΟΧΗ: • Πάντοτε βεβαιώνεστε τι η λάµα θα κινηθεί κάτω προς κωνική διεύθυνση κατά την διάρκεια µιάς κωνικής κοπής. Κρατάτε τα χέρια σας µακρυά απ την διαδροµή της λάµας πριονιού. • Κατά την διάρκεια µιας κωνικής κοπής, µπορεί να δηµιουργηθεί µιά κατάσταση που το κοµµένο τεµάχιο θα παραµείνει στην πλευρά της λάµας. Εάν η λάµα ανασηκωθεί ενώ περιστρέφεται, αυτο το τεµάχιο µπορεί να πιαστεί απ την λάµα, και να προκληθεί διασκορπισµς τεµαχιδίων πράγµα που είναι επικίνδυνο. Η λάµα πρέπει να ανασηκώνεται ΜΟΝΟ αφού έχει σταµατήσει τελείως. • Οταν πιέζετε την λαβή κάτω, εφαρµζετε πίεση παράλληλα στην λάµα. Εάν η πίεση δεν είναι παράλληλη στην λάµα κατά την διάρκεια της κοπής, η γωνία της λάµας µπορεί να µετακινηθεί καιη ακρίβεια της κοπής θα µειωθεί. 5. Σύνθετη κοπή Σύνθετη κοπή είναι η διαδικασία κατά την οποία µιά κωνική γωνία γίνεται την ίδια στιγµή που µιά λοξή γωνία κβεται σε ένα τεµάχιο εργασίας. Σύνθετη κοπή µπορεί να εκτελεσθεί στην γωνία που φαίνεται στον πίνακα. Λοξή γωνία

Οταν εκτελείτε σύνθετη κοπή, ανατρέξτε στις εξηγήσεις των εδαφίων “Κοπή ώθησης”, “Κοπή ολίσθησης”, “Λοξή κοπή” και “Κωνική κοπή”.

6. Κοπή προεξοχής αλουµινίου (Εικ. 36) Οταν ασφαλίζετε προεξοχές αλουµινίου, χρησιµοποιείτε τάκους διαστήµατος ή κοµµάτια άχρηστα πως φαίνεται στην εικνα για να αποφύγετε παραµρφωση του αλουµινίου. Χρησιµοποιείτε ένα λιπαντικ κοπής ταν κβετε προεξοχή αλουµινίου για να αποφύγετε συσσώρευση υλικού αλουµινίου πάνω στην λάµα. ΠΡΟΣΟΧΗ: • Ποτέ µην επιχειρήσετε να κψετε παχειές ή στρογγυλές προεξοχές αλουµινίου. Παχειές προεξοχές αλουµινίου µπορεί να χαλαρώσουν κατά την λειτουργία και στρογγυλές προεξοχές αλουµινίου δεν µπορούν να στερεωθούν σταθερά µε το εργαλείο αυτ. 7. Επένδυση ξύλου (Εικ. 37) Η χρήση επένδυσης ξύλου βοηθάει στην εξασφάλιση κοπών χωρίς σκλήθρες στα τεµάχια εργασίας. Προσαρµστε µιά επένδυση ξύλου στον φράχτη οδηγ χρησιµοποιώντας τις τρύπες στον φράχτη οδηγ. ∆είτε την εικνα σχετικά µε τις διαστάσεις για µιά προτεινµενη επένδυση ξύλου. ΠΡΟΣΟΧΗ: • Χρησιµοποιείτε ίσιο ξύλο οµοιµορφου πάχους για την επένδυση ξύλου. • Χρησιµοποιείτε βίδες για να προσαρµσετε την επένδυση ξύλου στον φράχτη οδηγ. Οι βίδες πρέπει να τοποθετούνται έτσι ώστε οι κεφαλές των βιδών είναι κάτω απ την επιφάνεια της επένδυσης ξύλου. • Οταν η επένδυση ξύλου προσαρµζεται, µη περιστρέψετε την περιστροφική βάση µε την λαβή χαµηλωµένη. Η λάµα και/ή η επένδυση ξύλου µπορεί να πάθουν ζηµιά. 8. Κοπή επαναληπτικών µηκών (Εικ. 38) Οταν κβετε πολλά τεµάχια υλικού στο ίδιο µήκος, απ 220 χιλ έως 385 χιλ, χρήση της πλάκας ρύθµισης (προαιρετικ ανταλλακτικ) θα διευκολύνει την επαρκέστερη λειτουργία. Τοποθετείστε την πλάκα ρύθµισης στην θήκη (προαιρετικ εξάρτηµα) πως φαίνεται στην εικνα. Ευθυγραµµίστε την γραµµή κοπής στο τεµάχιο εργασίας σας µε την αριστερή ή δεξιά πλευρά της αυλάκωσης στην σανίδα εγκοπής και ενώ εµποδίζετε το τεµάχιο εργασίας να κινηθεί, µετακινείστε την πλάκα ρύθµισης στο ίδιο ύψος µε την ακρη του τεµαχίου εργασίας. Μετά ασφαλίστε την πλάκα ρύθµισης µε την βίδα. Οταν η πλακα ρύθµισης δεν χρησιµοποιείται, χαλαρώστε την βίδα και γυρίστε την πλάκα ρύθµισης ώστε να µην εµποδίζει. ΣΗΜΕΙΩΣΗ: • Η χρησιµοποίηση του συνλου θήκης - ράβδου (προαιρετικ εξάρτηµα) επιτρέπει κοπή επαναληπτικών µηκών µέχρι 2.200 χιλ περίπου.

9. Κοπή αυλάκωσης (Εικ. 39) Ενας τύπος κοπής dado µπορεί να γίνει προχωρώντας ως εξής: Ρυθµίστε την θέση του κάτω ορίου της λάµας χρησιµοποιώντας την ρυθµιστική βίδα και τον ανασταλτικ βραχίονα να περιορίσετε το βάθος κοπής της λάµας. Ανατρέξτε στο εδάφιο “Ανασταλτικς βραχίονας” που περιγράφτηκε προηγουµένως. Αφού ρυθµίσετε την θέση κάτω ορίου της λάµας, κψτε παράλληλες αυλακώσεις κατά πλάτος του τεµαχίου εργασίας χρησιµοποιώντας µιά ολισθητική (σπρωχτή) κοπή πως φαίνεται στην εικνα. Μετά µετακινείστε το υλικ του τεµαχίου εργασίας µεταξύ των αυλακώσεων µε ένα σκαρπέλο. Μην επιχειρήσετε να εκτελέσετε αυτ τον τύπο της κοπής µε χρήση πλατειάς (παχειάς) λάµας ή µε µιά λάµα dado. Πιθανή απώλεια ελέγχου και τραυµατισµς µπορεί να συµβεί. ΠΡΟΣΟΧΗ: • Βεβαιώνεστε τι επαναφέρετε τον ανασταλτικ βραχίονα στην αρχική θέση ταν εκτελείτε κάτι άλλο εκτς απ κοπή αυλάκωσης.

Μεταφορά εργαλείου (Εικ. 40 και 41) Βεβαιώνεστε τι το εργαλείο είναι αποσυνδεδεµένο. Ασφαλίστε την λάµα σε κωνική γωνία 0° και την περιστροφική βάση σε δεξιά λοξή γωνία πλήρως. Ασφαλίστε τους ολισθητικούς στύλους αφού τραβήξετε την κινητή βάση προς τον φράχτη οδηγ πλήρως. Χαµηλώστε την λαβή εντελώς και κλειδώστε την στην κάτω θέση σπρώχνοντας µέσα τον ανασταλτικ πείρο. Μεταφέρετε το εργαλείο κρατώντας και τις δύο πλευρές της βάσης του εργαλείου πως φαίνεται στην εικνα. Εάν αφαιρέσετε τις θήκες, σάκο σκνης, κλπ., µπορείτυε να µεταφέρετε το εργαλείο πολύ ευκολτερα. ΠΡΟΣΟΧΗ: • Πάντοτε ασφαλίζετε λα τα κινητά µέρη πριν µεταφέρετε το εργαλείο. • Ο ανασταλτικς πείρος είναι µνο για λγους µεταφοράς και αποθήκευσης µνο και χι για λειτουργίες κοπής.

ΣΥΝΤΗΡΗΣΗ ΠΡΟΣΟΧΗ: • Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο πριν επιχειρήσετε να εκτελέσετε επιθεώρηση ή συντήρηση.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: • Πάντοτε βεβαιώνεστε τι η λάµα είναι αιχµηρή και καθαρή για καλές και ασφαλείς κοπές.

Ρύµιση της γωνίας κοπής Αυτ το εργαλείο είναι προσεκτικά ρυθµισµένο και ευθυγραµµισµένο στο εργοστάσιο, αλλά σκληρή µεταχείριση µπορεί να έχει επηρεάσει την ευθυγράµµιση. Εάν το εργαλείο σας δεν είναι ευθυγραµµισµένο κατάλληλα, εκτελέστε τα ακλουθα: 1. Λοξή γωνία Σπρώχτε την κινητή βάση προς τον φράχτη οδηγ και σφίχτε τις δύο βίδες σύσφιγξης για να ασφαλίσετε την κινητή βάση. Χαλαρώστε την λαβή που ασφαλίζει την περιστροφιή βάση. Γυρίστε την περιστροφική βάση έτσι ώστε ο δείκτης δείχνει στις 0° στην λοξή κλίµακα. Μετά γυρίστε την περιστροφική βάση ελαφρά δεξιστροφα και αριστερστροφα να τοποθετήσετε την περιστροφική βάση στξην λοξή εγκοπή των 0°. (Αφήστε το πως είναι εάν ο δείκτης δεν δείχνει στις 0°.) Χαλαρώστε τα εξάγωνα µπουλνια που ασφαλίζουν τον φράχτη οδηγ χρησιµοποιώντας το κοίλο κλειδί. (Εικ. 42) Χαµηλώστε την λαβή πλήρως και κλειδώστε την στην κάτω θέση σπρώχνοντας µέσα τον ανασταλκτικ πείρο. Τετραγωνίστε την πλευρά της λάµας µε την ψη του φράκτη οδηγού χρησιµοποιώντας ένα τριγωνικ καννα, τετράγωνικ καννα, κλπ. Μετά σφίχτε µε ασφάλεια τα εξάγωνα µπουλνια στον φράχτη οδηγ στην σειρά απ την δεξιά πλευρά. (Εικ. 43) Βεβαιωθείτε τι ο δείκτης δείχνει στις 0° στην λοξή κλίµακα. Εάν ο δείκτης δεν δείχνει στις 0° χαλαρώστε την βίδα που ασφαλίζει τον δείκτη και ρυθµίστε τον δείκτη έτσι ώστε να δείχνει στις 0°. (Εικ. 44)

Κωνική γωνία 0° Κωνική γωνία Σπρώχτε την κινητή βάση προς τον φράκτη οδηγ και σφίχτε τις δύο βίδες σύσφιγξης για να στερεώσετε την κινητή βάση. Χαµηλώστε την λαβή πλήρως και κλειδώστε την στην κάτω θέση σπρώχνοντας µέσα τον ανασταλτικ πείρο. Χαλαρώστε τον µοχλ στο πίσω µέρος του εργαλείου. Γυρίστε το ρυθµιστικ µπουλνι 0° κωνικής γωνίας (κάτω µπουλνι) στην δεξιά πλευρά του βραχίονα δύο ή τρεις περιστροφές αριστερστροφα για να δώσετε κλίση στην λάµα στα δεξιά. (Εικ. 45) Προσεκτικά τετραγωνίστε την πλευρά της λάµας µε την επιφάνεια κορυφής της περιστροφικής βάσης χρησιµοποιώντας τον τριγωνικ καννα, τετράγωνικ καννα, κλπ. γυρίζοντας το ρυθµιστικ µπουλνι κωνικής γωνίας 0° δεξιστροφα. Μετά σφίχτε τον µοχλ µε ασφάλεια. (Εικ. 46) Βεβαιώνεστε τι ο δείκτης στον βραχίονα δείχνει στο 0° στην κωνική κλίµακα στη θήκη του βραχίονα. Εάν δεν δείχνει στο 0°, χαλαρώστε την βίδα που ασφαλίζει τον δείκτη και ρυθµίστε τον δείκτη έτσι ώστε να δείχνει στο 0°. (Εικ. 47) 45° κωνική γωνία Ρυθµίστε την κωνική γωνία 45° µνο αφού εκτελέσετε ρύθµιση κωνικής γωνίας 0°. Για να ρυθµίσετε αριστερή κωνική γωνία 45° χαλαρώστε τον µοχλ και κλίνετε την λάµα στα αριστερά πλήρως. Βεβαιώνεστε τι ο δείκτης στον βραχίονα δείχνει στις 45° στην κωνική κλίµακα στην θήκη του βραχίονα. Εάν ο δείκτης δεν δείχνει στις 45°, γυρίστε το ρυθµιστικ µπουλνι (άνω µπουλνι) της κωνικής γωνίας 45° στην δεξιά πλευρά του βραχίονα µέχρι ο δείκτης να δείξει στις 45° (Εικ. 48)

Ρύθµιση της θέσης της γραµµής λέιζερ (Εικ. 49 και 50) Για µοντέλα LS0714FL, LS0714L ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: • Καθώς το εργαλείο είναι συνδεδεµένο ταν ρυθµίζετε την θέση της γραµµής λέιζερ, προσέχετε πολύ ιδιαίτερα στην λειτουργία του διακπτη. Το τυχαία τράβηγµα τη σκανδάλης διακπτη θα προκαλέσει τυχαίο ξεκίνηµα του εργαλείου και προσωπικ τραυµατισµ. ΠΡΟΣΟΧΗ: • Ποτέ µη κυττάτε µέσα στην ακτίνα λέιζερ απευθείας. Απευθείας κύτταγµα της ακτίνας λέιζερ θα προκαλέσει ζηµιά στα µάτια σας. • Ποτέ µην προκαλέσετε κτύπηµα ή κρούση στο εργαλείο. Κτύπηµα ή κρούση µπορεί να έχει ως αποτέλεσµα εσφαλµένη θέση της γραµµής λέιζερ, ζηµιά στο τµήµα εκποµπής της ακτίνας λέιζερ ή µείωση της ζωής του εργαλείου.

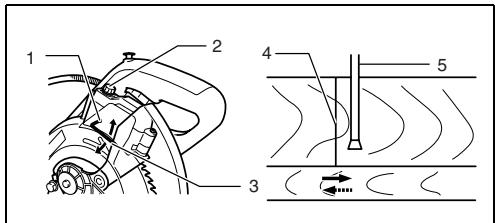

Οταν ρυθµίζετε η γραµµή λέιζερ εµφανίζεται στην αριστερή πλευρά της λάµας πριονιού

Βιδώστε για να αλλάξετε το κινητ πεδίο της ρυθµιστικής βίδας Ρυθµιστική βίδα Εξάγωνο κλειδί Γραµµή λέιζερ Λάµα πριονιού

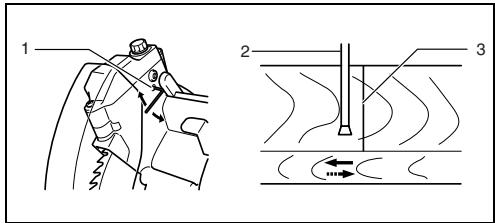

Οταν ρυθµίζετε η γραµµή λέιζερ εµφανίζεται στην δεξιά πλευρά της λάµας πριονιού

Η θέση της γραµµής λέιζερ µπορεί να αλλαχθεί καθώς το κινητ πεδίο της ρυθµιστικής βίδας του λέιζερ αλλάζει γυρίζοντας δύο βίδες µε ένα εξάγωνο κλειδί. (Το κινητ πεδίο της γραµµής λέιζερ είναι εργοστασιακά ρυθµισµένο σε 1 χιλ απ την πλευρική επιφάνεια της λάµας.) Για να µετακινήσετε το κινητ πεδίο της γραµµής λέιζερ µακρύτερα απ την πλευρική επιφάνεια της λάµας, γυρίστε τις δύο βίδες αριστερστροφα αφού χαλαρώσετε την ρυθµιστική βίδα. Γυρίστε αυτές τις δύο βίδες δεξιστροφα για να το µετακινήσετε πιο κοντά στην πλευρική επιφάνεια της λάµας αφού χαλαρώσετε την ρυθµιστική βίδα. Ανατρέξτε στο εδάφιο µε τίτλο “Ενέργεια γραµµής λέιζερ” και ρυθµίστε την ρυθµιστική βίδα έτσι ώστε η γραµµή κοπής στο τεµάχιο εργασία σας ευθυγραµµίζεται µε την γραµµή λέιζερ. ΣΗΜΕΙΩΣΗ: • Ελέγχετε την θέση της γραµµής λέιζερ τακτικά για ακρίβεια. • Επισκευάζετε το εργαλείο σε εξουσιοδοτηµένο κέντρο Μάκιτα για οποιαδήποτε πρβληµα στην µονάδα λέιζερ.

Αντικατάσταση του σωλήνα φθορισµού (Εικ. 51) Για µοντέλα LS0714F, LS0714FL

Βιδώστε για να αλλάξετε το κινητ πεδίο της ρυθµιστικής βίδας Λάµα πριονιού Γραµµή λέιζερ

Και για τις δύο ρυθµίσεις κάντε τα εξής: 1. Βεβαιωθείτε τι το εγαλείο είναι αποσυνδεδεµένο. 2. Τραβήχτε την γραµµή κοπής στο τεµάχιο εργασίας και τοποθετήστε το στο περιστροφικ τραπέζι. Αυτή την φορά, µην ασφαλίσετε το τεµάχιο εργασίας µε µιά µέγγενη ή παρµοια συσκευή ασφάλειας. 3. Κατεβάστε την λάµα χαµηλώνοντας την λαβή και ελέγξτε να δείτε που είναι η γραµµή κοπής και η θέση της λάµας πριονιού. (Αποφασίστε ποιά θέση θα κψετε στην γραµµή κοπής.) 4. Αφού αποφασίσετε την θέση που θα κοπεί, γυρίστε την λαβή στην αρχική της θέση. Ασφαλίστε το τεµάχιο εργασίας µε την κατακρυφη µέγγενη χωρίς να µετακινήσετε το τεµάχιο εργασίας απ την προελεγµένη θέση. 5. Συνδέστε το εργαλείο και ανάψτε τον διακπτη λέιζερ. 6. Ρυθµίστε τη θέση της γραµµής λέιζερ ως εξής:

ΠΡΟΣΟΧΗ: • Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο πριν αντικαταστείσετε τον σωλήνα φθορισµού. • Μην εφαρµζετε δύναµη, χτυπήµατα ή γρατσουνιές σε ένα σωλήνα φθορισµού, που µπορεί να προκαλέσουν το σπάσιµο κάποιας γυάλινης επιφάνειας του σωλήνα φθορισµού µε αποτέλεσµα τραυµατισµ σε σας ή στους γύρω σας. • Αφήστε τον σωλήνα φθορισµού για λίγο αµέσως µετά την χρήση του και µετά αντικαταστήστε τον. ∆ιαφορετικά µπορεί να πάθετε εγκαύµατα. Αφαιρέστε τις βίδες, που ασφαλίζουν το Κουτί Λάµπας του φωτς. Τραβήξτε έξω το Κουτί Λάµπας σπρώχνοντας συνεχώς ελαφρά την άνω θέση αυτού πως φαίνεται στην εικνα. Τραβήχτε έξω τον σωλήνα φθορισµού και αντικαταστήστε τον µε ένα αυθεντικ Μάκιτα.

Καθάρισµα των φακών της λάµπας λέιζερ (Εικ. 52 και 53) Για µοντέλα LS0714FL, LS0714L Εάν οι φακοί του φωτς λέιζερ ρυπανθούν ή πριονσκονη κολλήσει σ’ αυτ µε τέτοιο τρπο ώστε η γραµµή λέιζερ δεν είναι εύκολα ορατή, αποσυνδέστε το πρινι και αφαιρέστε και καθαρίστε τους φακούς του φωτς λέιζερ προσεκτικά µε ένα νωπ, µαλακ ύφασµα. Μη χρησιµοποιήσετε διαλύτες ή απορρυπαντικά µε βάση το πετρέλαιο στους φακούς. Για να αφαιρέσετε τους φακούς του φωτς λέιζερ, αφαιρέστε την λάµα πριονιού πριν αφαιρέσετε τους φακούς σύµφωνα µε τις οδηγίες στο εδάφιο “Τοποθέτηση ή αφαίρεση της λάµας πριονιού”. Χαλαρώστε αλλά µην αφαιρέσετε την βίδα που ασφαλίζει τους φακούς χρησιµοποιώντας ένα κατσαβίδι. Τραβήξτε έξω τους φακούς πως φαίνεται στην εικνα. ΣΗΜΕΙΩΣΗ: • Εάν οι φακοί δεν βγαίνουν έξω, χαλαρώστε την βίδα περισστερο και τραβήχτε πάλι τους φακούς έξω χωρίς να αφαιρέσετε την βίδα.

Αντικατάσταση ψηκτρών άνθρακα (Εικ. 54 και 55) Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακα τακτικά. Αντικαθιστάτε τις ταν έχουν φθαρεί στο σηµάδι ορίου. Κρατάτε τις ψήκτρες άνθρακα καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτχρονα. Χρησιµοποιείτε µνο ταυτσηµες ψήκτρες άνθρακα. Χρησιµοποιείτε ένα κατσαβίδι για να αφαιρέσετε τα καπάκια των ψηκτρών άνθρακα. Βγάλτε τις φθαρµένες ψήκτρες άνθρακα, βάλτε τις καινούργιες και ασφαλίστε τα καπάκια των ψηκτρών άνθρακα.

ΕΞΑΡΤΗΜΑΤΑ ΠΡΟΣΟΧΗ: • Αυτά τα εξαρτήµατα ή προσαρτήµατα συνιστώνται για χρήση µε το εργαλείο Μάκιτα που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οτιδήποτε άλλων εξαρτηµάτων ή προσαρτηµάτων µπορεί να προκαλέσει κίνδυνο τραυµατισµού σε άτοµα. Χρησιµοποιείτε τα εξαρτήµατα ή προσαρτήµατα µνο για την χρήση που προορίζονται. Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισστερες πληροφορίες σε σχέση µε αυτά τα εξαρτήµατα, αποτανθείτε στο τοπικ σας κέντρο εξυπηρέτησης Μάκιτα. • • • • • • • • • • • • •

Λάµες πριονιού καρβιδικών άκρων Σύνολο µέγγενης (οριζντια µέγγενη) Κατακρυφη µέγγενη Κοίλο κλειδί 10 Ρύθµιση θήκης Σύνολο θήκης Σύνολο ράβδου θήκης Πλάκα ρύθµισης Σάκος σκνης Τριγωνικς καννας Κουµπί κλειδώµατος - off (2 τµχ) Σωλήνας φθορισµού Εξάγωνο κλειδί

Μετά την χρήση • Μετά την χρήση, σφουγγίστε τα τεµαχίδια και την σκνη που είναι κολληµένα στο εργαλείο µε ένα πανί ή κάτι παρµοιο. Κρατείστε τον προφυλακτήρα λάµας καθαρά σύµφωνα µε τις οδηγίες στο προηγούµενως καλυφθέν τµήµα µε τίτλο “Προφυλακτήρας λάµας”. Λιπαίνετε τα µέρη που γλυστρούν µε µηχανικ έλαιο για να µην οξειδωθούν. • Οταν αποθηκεύετε το µηχάνηµα, τραβήξετε τη κινητή βάση πλήρως προς το µέρος σας έτσι ώστε η ολισθαίνουσα ράβδος να έχει µπεί καλά µέσα στη περιστροφική βάση. Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθµιση πρέπει να εκτελούνται απ Εξουσιοδοτηµένα Κέντρα Σερβις της Μάκιτα, πάντοτε µε χρήση ανταλλακτικών Μάκιτα.

∆ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

Declaramos bajo nuestra sola responsabilidad que este producto cumple con las siguientes normas de documentos normalizados, EN61029, EN55014, EN61000 de acuerdo con las directivas comunitarias, 89/336/EEC y 98/37/CE.

∆ηλώνουµε υπ την µοναδική µας ευθύνη τι αυτ το προιν βρίσκεται σε Συµφωνία µε τα ακλουθα πρτυπα τυποποιηµένων εγγράφων, EN61029, EN55014, EN61000 σύµφωνα µε τις Οδηγίες του Συµβουλίου, 89/336/EEC και 98/37/ΚE.

Θρυβος και κραδασµς Οι τυπικές A-µετρούµενες εντάσεις ήχου είναι πίεση ήχου 92 dB (A) δύναµη του ήχου: 105 dB (A) – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης δεν ξεπερνά τα 2,5 m/s2.
