BRUKSANVISNING LS0714FL MAKITA

Lysbryter Laserbryter Nøkkelholder Pipeholder Senterdeksel Pipenøkkel Sekskantskrue Sikkerhetsdeksel Spindellås Pil Sagbladhus Sekskantskrue (venstregjenget) Ytre flens Indre flens Spindel Støvpose Støvutløp Lukkeanordning Støtte Skrustikkearm Skrustikkestang Holder Holderenhet (tilleggsutstyr) Skrustikkeknott Knast Skrustikkeskaft Fot Stang 12 To klemskruer som holder glidestangen

45° (Venstre og høyre) *60 mm x 145 mm (Merk 3) 57° (høyre)

(Merk) En stjerne (*) betyr at det brukes en gjæringskloss med følgende tykkelse. 1: Ved bruk av 20 mm tykk gjæringskloss. 2: Ved bruk av 15 mm tykk gjæringskloss. 3: Ved bruk av 10 mm tykk gjæringskloss. Tomgangshastighet (turtall) 6 000 Lasertype (kun LS0714FL/L) Rød laser 650 nm, <1mW (laserklasse 2) Mål (lengde x bredde x høyde) 670 mm x 430 mm x 458 mm Nettovekt LS0714: 12,5 kg, LS0714F: 12,8 kg, LS0714FL: 13,1 kg, LS0714FL: 13,0 kg

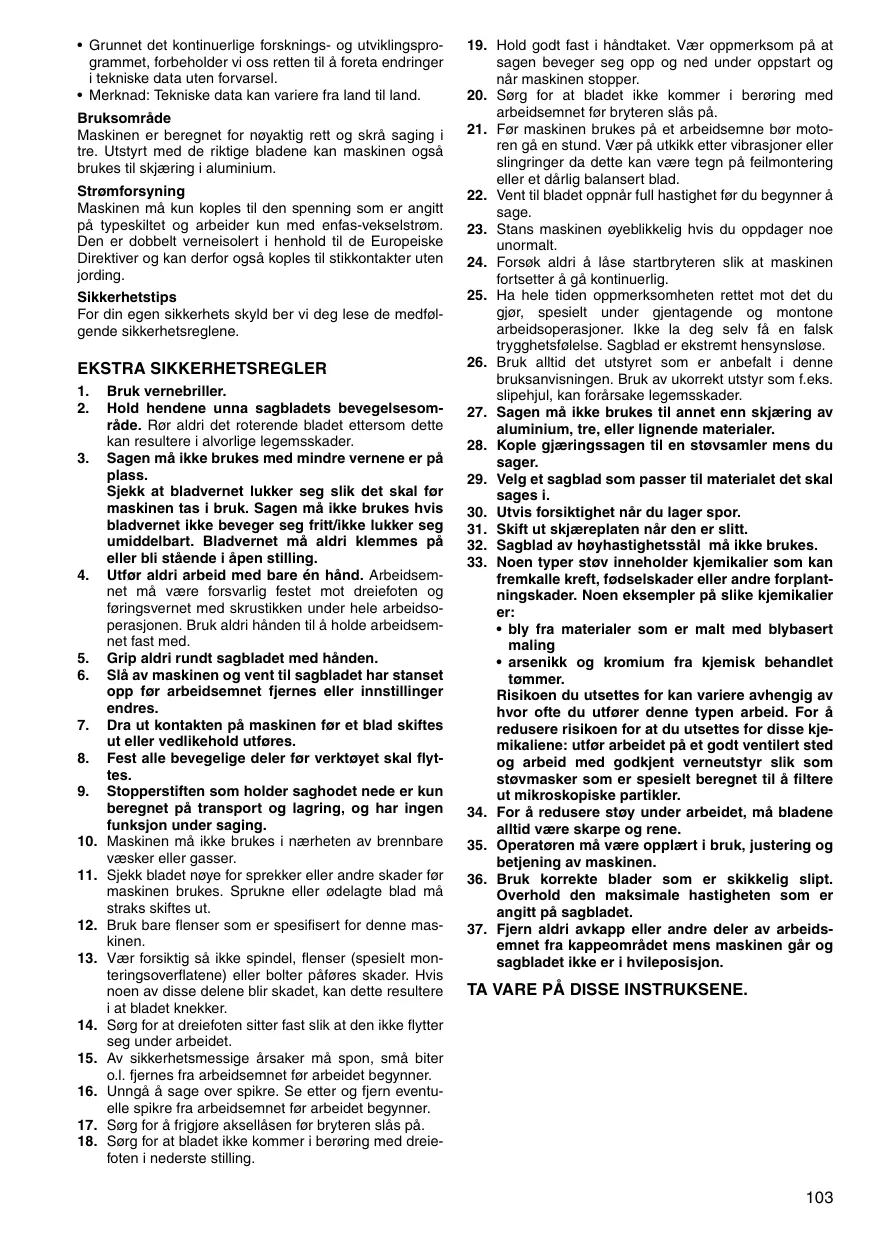

• Grunnet det kontinuerlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel. • Merknad: Tekniske data kan variere fra land til land. Bruksområde Maskinen er beregnet for nøyaktig rett og skrå saging i tre. Utstyrt med de riktige bladene kan maskinen også brukes til skjæring i aluminium. Strømforsyning Maskinen må kun koples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselstrøm. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor også koples til stikkontakter uten jording. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medfølgende sikkerhetsreglene.

Bruk vernebriller. Hold hendene unna sagbladets bevegelsesområde. Rør aldri det roterende bladet ettersom dette kan resultere i alvorlige legemsskader. Sagen må ikke brukes med mindre vernene er på plass. Sjekk at bladvernet lukker seg slik det skal før maskinen tas i bruk. Sagen må ikke brukes hvis bladvernet ikke beveger seg fritt/ikke lukker seg umiddelbart. Bladvernet må aldri klemmes på eller bli stående i åpen stilling. Utfør aldri arbeid med bare én hånd. Arbeidsemnet må være forsvarlig festet mot dreiefoten og føringsvernet med skrustikken under hele arbeidsoperasjonen. Bruk aldri hånden til å holde arbeidsemnet fast med. Grip aldri rundt sagbladet med hånden. Slå av maskinen og vent til sagbladet har stanset opp før arbeidsemnet fjernes eller innstillinger endres. Dra ut kontakten på maskinen før et blad skiftes ut eller vedlikehold utføres. Fest alle bevegelige deler før verktøyet skal flyttes. Stopperstiften som holder saghodet nede er kun beregnet på transport og lagring, og har ingen funksjon under saging. Maskinen må ikke brukes i nærheten av brennbare væsker eller gasser. Sjekk bladet nøye for sprekker eller andre skader før maskinen brukes. Sprukne eller ødelagte blad må straks skiftes ut. Bruk bare flenser som er spesifisert for denne maskinen. Vær forsiktig så ikke spindel, flenser (spesielt monteringsoverflatene) eller bolter påføres skader. Hvis noen av disse delene blir skadet, kan dette resultere i at bladet knekker. Sørg for at dreiefoten sitter fast slik at den ikke flytter seg under arbeidet. Av sikkerhetsmessige årsaker må spon, små biter o.l. fjernes fra arbeidsemnet før arbeidet begynner. Unngå å sage over spikre. Se etter og fjern eventuelle spikre fra arbeidsemnet før arbeidet begynner. Sørg for å frigjøre aksellåsen før bryteren slås på. Sørg for at bladet ikke kommer i berøring med dreiefoten i nederste stilling.

19. Hold godt fast i håndtaket. Vær oppmerksom på at sagen beveger seg opp og ned under oppstart og når maskinen stopper. 20. Sørg for at bladet ikke kommer i berøring med arbeidsemnet før bryteren slås på. 21. Før maskinen brukes på et arbeidsemne bør motoren gå en stund. Vær på utkikk etter vibrasjoner eller slingringer da dette kan være tegn på feilmontering eller et dårlig balansert blad. 22. Vent til bladet oppnår full hastighet før du begynner å sage. 23. Stans maskinen øyeblikkelig hvis du oppdager noe unormalt. 24. Forsøk aldri å låse startbryteren slik at maskinen fortsetter å gå kontinuerlig. 25. Ha hele tiden oppmerksomheten rettet mot det du gjør, spesielt under gjentagende og montone arbeidsoperasjoner. Ikke la deg selv få en falsk trygghetsfølelse. Sagblad er ekstremt hensynsløse. 26. Bruk alltid det utstyret som er anbefalt i denne bruksanvisningen. Bruk av ukorrekt utstyr som f.eks. slipehjul, kan forårsake legemsskader. 27. Sagen må ikke brukes til annet enn skjæring av aluminium, tre, eller lignende materialer. 28. Kople gjæringssagen til en støvsamler mens du sager. 29. Velg et sagblad som passer til materialet det skal sages i. 30. Utvis forsiktighet når du lager spor. 31. Skift ut skjæreplaten når den er slitt. 32. Sagblad av høyhastighetsstål må ikke brukes. 33. Noen typer støv inneholder kjemikalier som kan fremkalle kreft, fødselskader eller andre forplantningskader. Noen eksempler på slike kjemikalier er: • bly fra materialer som er malt med blybasert maling • arsenikk og kromium fra kjemisk behandlet tømmer. Risikoen du utsettes for kan variere avhengig av hvor ofte du utfører denne typen arbeid. For å redusere risikoen for at du utsettes for disse kjemikaliene: utfør arbeidet på et godt ventilert sted og arbeid med godkjent verneutstyr slik som støvmasker som er spesielt beregnet til å filtere ut mikroskopiske partikler. 34. For å redusere støy under arbeidet, må bladene alltid være skarpe og rene. 35. Operatøren må være opplært i bruk, justering og betjening av maskinen. 36. Bruk korrekte blader som er skikkelig slipt. Overhold den maksimale hastigheten som er angitt på sagbladet. 37. Fjern aldri avkapp eller andre deler av arbeidsemnet fra kappeområdet mens maskinen går og sagbladet ikke er i hvileposisjon.

TA VARE PÅ DISSE INSTRUKSENE.

INSTALLERING Montering på benk Når maskinen sendes fra fabrikken, er håndtaket låst i nedre stilling av stopperstiften. Løsne stopperstiften ved å senke håndtaket litt, så stopperstiften kan trekkes ut. (Fig. 1) Denne maskinen må festes med to skruer til et jevnt og stabilt underlag ved hjelp av skruehullene i maskinfoten. Dette forhindrer at maskinen velter og forårsaker personskader. (Fig. 2) Skru justeringsskruen med klokken eller mot klokken, så den kommer i kontakt med gulvet og holder maskinen stabil. (Fig. 3)

FUNKSJONSBESKRIVELSE NB! • Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du justerer maskinen eller kontrollerer dens mekaniske funksjoner.

Bladvern (Fig. 4 og 5) Når du senker håndtaket, heves bladvernet automatisk. Vernet er fjærbelastet, så det returnerer til sin opprinnelige posisjon når snittet er utført og håndtaket løftes. HVERKEN BLADVERNET ELLER FJÆREN SOM ER FESTET TIL VERNET MÅ NOEN GANG FJERNES ELLER SETTES UT AV FUNKSJON. Av hensyn til din personlige sikkerhet, må du alltid holde bladvernet i god stand. Skulle bladvernet ikke fungere normalt, må dette rettes omgående. Kontroller at bladvernets fjærmekanisme fungerer som den skal. MASKINEN MÅ ALDRI BRUKES HVIS BLADVERNET ELLER FJÆREN ER ØDELAGT, IKKE FUNGERER PERFEKT, ELLER ER FJERNET. DET VIL VÆRE MEGET FARLIG OG KAN FORÅRSAKE ALVORLIGE HELSESKADER. Hvis det gjennomsiktige sikkerhetsdekselet (også kalt bladvernet) blir skittent, eller det setter seg så mye sagflis på det at bladet ikke lenger er godt synlig, må du trekke støpselet til sagen ut av stikkontakten og gjøre dekselet forsiktig rent med en fuktig klut. Ikke bruk løsemidler eller noen bensinbaserte rensemidler på plastvernet. Hvis bladvernet er spesielt skittent og sikten gjennom vernet er blitt dårlig, må du bruke den inkluderte pipenøkkelen til å løsne sekskantskruen som holder senterdekselet. Løsne sekskantskruen ved å skru den mot klokken og heve bladvernet og senterdekselet. Når bladvernet er plassert slik, blir rengjøringen både bedre og mer effektiv. Når rengjøringen er fullført, må du følge ovenstående prosedyre i motsatt rekkefølge, og feste skruen igjen. Ikke fjern fjæren som holder bladvernet. Hvis vernet blir misfarget som følge av alder eller UV-lys, må du ta kontakt med et Makita-senter for å få et nytt. VERNET MÅ IKKE FJERNES ELLER SETTES UT AV FUNKSJON.

Plassere skjæreplaten (Fig. 6 og 7) Maskinen er utstyrt med skjæreplater i dreiefoten, slik at det skal bli minst mulig oppflising eller slitasje der sagbladet kommer ut av snittet. Skjæreplatene er fabrikkjustert slik at sagbladet ikke får kontakt med dem. Før bruk må du justere skjæreplatene som følger: Trekk først støpselet til maskinen ut av stikkontakten. Løsne alle skruene (2 på høyre og 2 på venstre side) som holder skjæreplatene. Stram dem igjen akkurat så mye at skjæreplatene fortsatt kan beveges lett for hånd. Senk håndtaket helt og skyv inn stopperstiften for å låse håndtaket i nedre stilling. Løsne to klemskruer som holder glidestengene. Trekk vognen helt mot deg. Juster skjæreplatene slik at de akkurat berører siden av sagbladtennene. Stram de fremre skruene (ikke hardt). Skyv vognen helt mot føringsvernet og juster skjæreplatene slik at de akkurat berører siden av sagbladtennene. Stram de bakre skruene (ikke hardt). Etter at skjæreplatene er justert, må du løsne stopperstiften og heve håndtaket. Deretter må alle skruene strammes godt. NB! • Før og etter en endring av den vertikale gjæringsvinkelen må du alltid justere skjæreplatene som beskrevet ovenfor.

Opprettholde maksimal sagekapasitet (Fig. 8 og 9) Denne maskinen er fabrikkjustert til å gi maksimal sagekapasitet for et sagblad med 190 mm diameter. Når du installerer et nytt blad, må du alltid kontrollere den nederste mulige stillingen til bladet og om nødvendig justere denne som følger: Trekk først støpselet til maskinen ut av stikkontakten. Skyv vognen helt mot føringsvernet og senk håndtaket fullstendig. Bruk pipenøkkelen til å skru på justeringsskruen til periferien av bladet stikker litt lavere enn oversiden av dreiefoten der hvor forsiden av føringsvernet møter oversiden av dreiefoten. Pass på at maskinen er koblet fra strømtilførselen, og drei bladet for hånd mens du holder håndtaket helt nede, for å være sikker på at bladet ikke berører noen del av foten. Juster bladet litt på nytt, om nødvendig. NB! • Etter at du har installert et nytt blad, må du alltid forvisse deg om at bladet ikke berører noen del av den nedre foten når håndtaket senkes helt. Støpselet til maskinen må alltid være ute av stikkontakten når dette gjøres.

Stopperarm (Fig. 10) Bladets nederste stilling kan enkelt justeres med stopperarmen. For å justere den må du bevege stopperarmen i pilens retning, som vist på figuren. Still justeringsskruen slik at bladet stopper i ønsket posisjon når du senker håndtaket helt.

Justere den horisontale gjæringsvinkelen (Fig. 11) Løsne dreiehåndtaket ved å skru det mot klokken. Drei dreiefoten mens du holder låsehendelen nede. Når du har flyttet dreiehåndtaket til den plasseringen hvor viseren peker på den ønskede vinkelen på den horisontale gjæringsskalaen, må du stramme det godt ved å vri det med klokken. NB! • Når du dreier dreiefoten må du passe på å løfte håndtaket til dets øverste stilling. • Etter at du har endret den horisontale gjæringsvinkelen, må du alltid feste dreiefoten ved å stramme dreiehåndtaket godt.

Justere gjæringsvinkelen i vertikalplanet (Fig. 12 og 13) For å justere den vertikale gjæringsvinkelen må du løsne hendelen på baksiden av maskinen i retning mot klokken. Skyv håndtaket til venstre for å legge sagbladet på skrå, inntil viseren peker på den ønskede vinkelen på den vertikale gjæringsskalaen. Stram så hendelen godt, i retning med klokken, for å feste armen. For å legge sagbladet på skrå til høyre må du trykke på utløserknappen på baksiden av maskinen mens du vipper bladet litt mot venstre etter å ha løsnet hendelen. Mens du holder utløserknappen inne, kan du vippe sagbladet mot høyre. NB! • Når du legger sagbladet på skrå, må du passe på å løfte håndtaket til dets øverste stilling. • Etter å ha endret gjæringsvinkelen i vertikalplanet må du alltid feste armen ved å stramme hendelen med klokken. • Ved endring av de vertikale gjæringsvinklene må du passe på å stille skjæreplatene riktig, som forklart i avsnittet “Plassere skjæreplaten”.

Justere hendelens stilling (Fig. 14)

For land utenom Europa (Fig. 16) For å unngå at startbryteren trykkes inn ved en feiltakelse, er maskinen utstyrt med en AV-sperreknapp. For å starte maskinen må du trykke inn AV-sperreknappen og trykke på startbryteren. Slipp startbryteren for å stoppe. ADVARSEL: • Maskinen må ALDRI brukes uten at startbryteren er i perfekt stand. En maskin med en bryter som ikke virker er MEGET FARLIG og må repareres før ytterligere bruk. • Av hensyn til din sikkerhet er denne maskinen utstyrt med en AV-sperreknapp som forhindrer utilsiktet start av maskinen. Maskinen må ALDRI brukes hvis den begynner å gå bare du trykker på startbryteren, uten at du må trykke på AV-sperreknappen også. Returner maskinen til et Makita-servicesenter for å få den reparert FØR videre bruk. • AV-sperreknappen må ALDRI holdes inne med tape, og den må ALDRI settes ut av funksjon.

Tenne lampene (Fig. 17) Gjelder modellene LS0714F og LS0714FL NB! • Denne lampen er ikke regntett. Ikke vask lampen i vann eller bruk den i regn eller et fuktig område. Det kan forårsake elektrisk støt og røykutvikling. • Ikke berør lampelinsen, da den er meget varm så lenge den er tent og en kort stund etter at lampen er slått av. Dette kan gi forbrenninger. • Ikke utsett lampen for støt, da dette kan skade den eller redusere dens levetid. • Ikke rett lyset fra lampen mot øynene dine. Dette kan skade øynene dine. • Ikke dekk til lampen med tøy, papp eller liknende mens den er i bruk, da dette er brannfarlig. Skyv bryteren til øverste stilling for å slå lampen på, og til nederste stilling for å slå den av. Flytt lampen for å lyse opp et annet område.

Hendelen kan settes i en ny stilling for hver 30° hvis den ikke strammer skikkelig. Løsne og ta ut skruen som holder hendelen på baksiden av maskinen. Ta av hendelen og installer den igjen så den står en tanke opp fra horisontalplanet. Fest hendelen godt med skruen.

MERK: • Bruk en tørr klut til å tørke urenheter av lampelinsen. Vær forsiktig så det ikke blir riper i lampelinsen, da dette kan redusere lysstyrken.

Gjelder modellene LS0714FL og LS0714L NB! • Før kobler maskinen til strømnettet, må du alltid kontrollere at startbryteren aktiverer maskinen på riktig måte og går tilbake til “AV”-stilling når den slippes. • Når du ikke skal bruke maskinen på en stund, må du fjerne AV-sperreknappen og oppbevare den på et trygt sted. Dette forhindrer at uvedkommende kan bruke maskinen. • Ikke press hardt på startbryteren uten å skyve inn AVsperreknappen. Dette kan få bryteren til å brekke.

NB! • Se aldri inn i laserstrålen. En direkte laserstråle kan skade øynene dine.

For land i Europa (Fig. 15) For å unngå at startbryteren trykkes inn ved en feiltakelse, er maskinen utstyrt med en AV-sperreknapp. For å starte maskinen må du skyve hendelen til venstre, trykke inn AV-sperreknappen og deretter trykke på startbryteren. Slipp startbryteren for å stoppe.

Bruke laserstrålen (Fig. 18 og 19)

Slå på laserstrålen ved å skyve bryteren til øverste stilling (I). Skyv den til nederste stilling (O) for å slå den av. Laserlinjen kan flyttes til venstre eller høyre side av sagbladet ved hjelp av justeringsskruen, som beskrevet nedenfor. 1. Løsne justeringsskruen ved å skru den mot klokken. 2. Mens justeringsskruen er løs, må du skyve den så langt til høyre eller venstre som den går. 3. Stram justeringsskruen godt når den ikke går lenger. Laserlinjen er fabrikkjustert, så den befinner seg mindre enn 1 mm fra siden av sagbladet (sagestilling). MERK: • Når laserlinjen er uklar og nesten eller helt usynlig på grunn av direkte sollys på arbeidsplassen, må du flytte arbeidet til et sted som ikke er utsatt for direkte sollys.

Justere laserlinjen (Fig. 20) Laserlinjen kan flyttes til enten venstre eller høyre side av bladet, avhengig av den aktuelle arbeidssituasjonen. Se forklaring under “Bruke laserstrålen” når det gjelder flytting av laserlinjen. MERK: • Bruk en gjæringskloss mot føringsvernet når du koordinerer kappelinjen og laserlinjen ved siden av føringsvernet ved kombinasjonssaging (45 graders gjæringsvinkel i vertikalplanet og 45 graders høyre gjæringsvinkel i horisontalplanet). A) Når du får riktig størrelse på venstre side av arbeidsstykket. • Flytt laserlinjen til venstre for bladet. B) Når du får riktig størrelse på høyre side av arbeidsstykket. • Flytt laserlinjen til høyre for bladet. Sørg for at kappelinjen på arbeidsstykket faller sammen med laserlinjen.

SAMMENSETTING NB! • Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du utfører noe arbeid på maskinen.

Oppbevaring av pipenøkkelen (Fig. 21) Pipenøkkelen oppbevares som vist på figuren. Når du skal bruke pipenøkkelen, må du trekke den ut av nøkkelholderen. Etter at du har brukt pipenøkkelen, må du sette den tilbake i nøkkelholderen. Montere eller fjerne sagbladet NB! • Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du monterer eller fjerner bladet. • Bruk bare den Makita-pipenøkkelen som fulgte med maskinen, til å montere eller fjerne bladet. Hvis du bruker en annen nøkkel, kan det føre til at sekskantskruen blir strammet for mye eller ikke tilstrekkelig. Dette kan resultere i helseskader. Lås håndtaket i øvre stilling ved å skyve inn stopperstiften. (Fig. 22) Når du vil fjerne bladet, må du bruke pipenøkkelen til å løsne sekskantskruen som holder nede senterdekselet, ved å skru den mot klokken. Hev bladvernet og senterdekselet. (Fig. 23) Trykk på spindellåsen for å låse spindelen, og bruk pipenøkkelen til å løsne sekskantskruen med klokken. Fjern så sekskantskruen, den ytre flensen og bladet. (Fig. 24) Monter bladet ved å sette det forsiktig på spindelen. Pass på at pilen på overflaten av bladet peker i samme retning som pilen på sagbladhuset. Monter den ytre flensen og sekskantskruen, og bruk så pipenøkkelen til å stramme sekskantskruen (venstregjenget) godt mot klokken, mens du trykker inn spindellåsen. Sett bladvernet og senterdekselet tilbake på plass. Stram så sekskantskruen med klokken for å feste senterdekselet. Løsne håndtaket fra øvre stilling ved å trekke ut stopperstiften. Senk håndtaket for å forvisse deg om at bladvernet beveger seg som det skal. Forviss deg om at spindellåsen har sluppet spindelen før du sager. (Fig. 25 og 26)

Støvpose (Fig. 27) Støvposen forenkler støvoppsamlingen og gjør bruken av sagen renere. Fest støvposen ved å træ den over støvutløpet. Når støvposen er ca. halvfull, må du fjerne støvposen fra maskinen og trekke ut lukkeanordningen. Tøm støvposen, og bank lett på den for å fjerne partikler som sitter fast på innsiden av posen og som kan være til hinder for videre støvoppsamling. MERK: Hvis du kobler en Makita-støvsuger til sagen, blir driften av sagen enda mer effektiv og enda renere.

Feste arbeidsstykket (Fig. 28) ADVARSEL: • Det er meget viktig alltid å feste arbeidsstykket ordentlig og stramt ved hjelp av skrustikken. Om dette ikke gjøres, kan maskinen bli skadet og/eller arbeidsstykket ødelagt. DETTE KAN OGSÅ RESULTERE I HELSESKADER. Etter saging må du HELLER IKKE heve bladet før det helt har sluttet å rotere. NB! • Når du sager lange arbeidsstykker, må du bruke støtteklosser som er så høye som overflaten av dreiefoten. Ikke stol på at bare den vertikale og/eller den horisontale skrustikken klarer å feste arbeidsstykket godt nok. Tynne materialer har en tendens til å henge. Støtt opp under arbeidsstykket over hele dets lengde for å unngå at bladet kommer i klem og eventuelt at bladet kastes tilbake mot deg.

Vertikal skrustikke (Fig. 29) Den vertikale skrustikken kan monteres i to stillinger på enten venstre eller høyre side av føringsvernet eller holderenheten (tilleggsutstyr). Sett skrustikkestangen inn i hullet i føringsvernet eller holderenheten og stram skruen for å feste stangen. Plasser skrustikkearmen i samsvar med tykkelsen av og formen på arbeidsstykket, og fest skrustikkearmen ved å stramme skruen. Hvis skruen som fester skrustikkearmen berører føringsvernet, må du sette skruen på motsatt side av skrustikkearmen. Pass på at ingen del av maskinen berører skrustikken når håndtaket senkes helt, eller når vognen trekkes eller skyves til endeposisjonen. Hvis noen del berører skrustikken, må du sette skrustikken i en ny stilling. Trykk siden av arbeidsstykket mot føringsvernet og dreiefoten. Plasser arbeidsstykket i den ønskede kappestillingen og fest det godt ved å stramme skrustikkeknotten. NB! • Arbeidsstykket må være godt festet mot dreiefoten og føringsvernet ved hjelp av skrustikken under alle operasjoner.

Horisontal skrustikke (tilleggsutstyr) (Fig. 30) Den horisontale skrustikken kan monteres på venstre side av foten. Hvis du skrur skrustikkeknotten mot klokken, løsnes skruen, og skrustikkeskaftet kan beveges hurtig inn og ut. Hvis du skrur skrustikkeknotten med klokken, forblir skruen festet. Hvis du vil feste arbeidsstykket, må du skru skrustikkeknotten med klokken, inntil knasten når sin øverste stilling, og deretter stramme godt til. Hvis skrustikkeknotten skyves inn eller trekkes ut med makt mens den skrus inn med klokken, kan det hende at knasten blir stående på skjeve. I så fall må du skru skrustikkeknotten tilbake mot klokken, inntil skruen er løs, før du skrur forsiktig med klokken igjen. Maksimal bredde av det arbeidsstykket som skal festes med den horisontale skruestikken, er 120 mm. NB! • Sett fast arbeidsstykket kun når knasten befinner seg i den øverste stillingen. Hvis du ikke gjør det, vil ikke arbeidsstykket bli skikkelig festet. Dette kan resultere i at arbeidsstykket kastes ut, forårsake skade på bladet eller føre til at brukeren mister kontroll over maskinen, noe som igjen kan føre til HELSESKADER.

Holdere og holderenhet (tilleggsutstyr) (Fig. 31 og 32) Holderne og holderenheten kan monteres på begge sider som et praktisk middel til å støtte opp arbeidsstykkene horisontalt. Monter dem som vist på figuren. Stram så skruene godt for å feste holderne og holderenheten. Ved kapping av lange arbeidsstykker må holderstangenheten (tilleggsutstyr) brukes. Den består av to holderenheter og to stenger 12. NB! • Lange arbeidsstykker må alltid støttes slik at de ligger flatt nedpå oversiden av dreiefoten. Dette er viktig for å oppnå nøyaktige snitt og for å motvirke at maskinen kommer ut av kontroll.

BRUK NB! • Før bruk må du passe på å løsne håndtaket fra den senkede posisjonen, ved å trekke ut stopperstiften. • Forviss deg om at bladet ikke har kontakt med arbeidsstykket osv. før startbryteren er slått på. • Ikke bruk mer kraft på håndtaket enn nødvendig under saging. For stor kraft kan resultere i overbelastning av motoren og/eller redusert sageeffektivitet. Trykk ned håndtaket med bare akkurat så mye kraft som kreves for jevn saging, uten at bladhastigheten reduseres nevneverdig. • Trykk håndtaket forsiktig ned for å lage snittet. Hvis håndtaket trykkes ned med makt, eller hvis bladet trykkes sideveis, vil bladet begynne å vibrere og etterlate et merke (sagmerke) i arbeidsstykket, og snittet vil bli mindre nøyaktig. • Under saging med uttrekksfunksjonen må du skyve vognen forsiktig mot føringsvernet uten å stoppe. Hvis vognens bevegelse stoppes under saging, vil det bli et merke i arbeidsstykket, og snittet vil bli mindre nøyaktig.

Trykksaging (kapping av små arbeidsstykker) (Fig. 33) Arbeidsstykker på opptil 50 mm høyde og 97 mm bredde kan kappes på følgende måte. Trykk vognen helt mot føringsvernet, og skru de to klemskruene (som holder glidestengene) med klokken for å stramme dem og feste vognen. Fest arbeidsstykket med skrustikken. Slå på maskinen uten at bladet berører arbeidsstykket, og vent til bladet går med full hastighet før du senker det. Senk så forsiktig håndtaket til dets nederste stilling for å kappe arbeidsstykket. Når snittet er gjort, må du slå av maskinen og VENTE TIL BLADET HAR STOPPET HELT, før du setter bladet tilbake i helt oppreist stilling. NB! • Stram de to klemskruene som holder glidestengene, ved å skru dem med klokken, slik at vognen ikke vil bevege seg under saging. Hvis knotten ikke strammes skikkelig, kan det føre til at bladet plutselig slår tilbake mot operatøren. Resultatet kan bli ALVORLIGE HELSESKADER. 2.

Sage med uttrekksfunksjonen (kappe brede arbeidsstykker) (Fig. 34) Løsne de to klemskruene som holder glidestengene, ved å skru dem mot klokken, så vognen kan gli fritt. Fest arbeidsstykket med skrustikken. Trekk vognen helt mot deg. Slå på maskinen uten at bladet berører arbeidsstykket, og vent til bladet går med full hastighet. Trykk håndtaket ned, og SKYV VOGNEN MOT FØRINGSVERNET OG GJENNOM ARBEIDSSTYKKET. Når snittet er gjort, må du slå av maskinen og VENTE TIL BLADET HAR STOPPET HELT, før du setter bladet tilbake i helt oppreist stilling. NB! • Når du skal sage med uttrekksfunksjonen, må du FØRST TREKKE VOGNEN HELT TIL DEG, trykke håndtaket ned til sin aller nederste stilling, og deretter TRYKKE VOGNEN MOT FØRINGSVERNET. DU MÅ ALDRI BEGYNNE SNITTET UTEN AV VOGNEN ER TRUKKET SÅ LANGT DEN GÅR MOT DEG. Hvis du utfører glidesnittet uten at du har trukket vognen helt til deg, eller hvis du utfører glidesnittet mens du trekker bladet mot deg, kan bladet plutselig hoppe tilbake mot deg, med fare for at du blir ALVORLIG SKADET. • Uttrekksfunksjonen må aldri brukes mens du holder håndtaket låst i nedre stilling ved å trykke inn stopperstiften. • Klemskruen som holder vognen festet må aldri løsnes mens bladet roterer. Dette kan forårsake alvorlige helseskader. 3. Gjæringssaging i horisontalplanet Slå opp i avsnittet “Justere den horisontale gjæringsvinkelen” tidligere i denne håndboken.

4. Gjæringssaging i vertikalplanet (Fig. 35) Løsne hendelen og vipp sagbladet til siden for å stille inn gjæringsvinkelen i vertikalplanet (se også avsnittet “Justere den vertikale gjæringsvinkelen” tidligere i denne håndboken). Pass på å stramme hendelen godt igjen for å feste den valgte gjæringsvinkelen skikkelig. Fest arbeidsstykket med en skrustikke. Pass på at vognen er trukket helt tilbake mot operatøren. Slå på maskinen uten at bladet berører arbeidsstykket, og vent til bladet går med full hastighet. Senk så håndtaket forsiktig til det når sin nederste stilling, mens du utøver et visst press parallelt med bladet, og TRYKK VOGNEN MOT FØRINGSVERNET FOR Å KAPPE ARBEIDSSTYKKET. Når snittet er gjort, må du slå av maskinen og VENTE TIL BLADET HAR STOPPET HELT, før du setter bladet tilbake i helt oppreist stilling. NB! • Pass alltid på at bladet vil bevege seg ned i riktig skråretning ved gjæringssaging i vertikalplanet. Hold hendene unna sagbladets bane. • Under gjæringssaging i vertikalplanet kan det hende at det stykket som er kappet av vil bli liggende inntil siden av sagbladet. Hvis bladet er hevet mens det fortsatt roterer, kan det komme borti dette stykket og sende fliser eller biter i alle retninger, hvilket kan være farlig. Bladet må BARE heves etter at det helt har sluttet å rotere. • Når du trykker ned håndtaket, må kraften utøves parallelt med bladet. Hvis kraften ikke er rettet parallelt med bladet under saging, kan bladvinkelen endres, og snittet vil bli mindre nøyaktig. 5. Kombinasjonssaging Kombinasjonssaging går ut på at gjæringssaging i vertikalplanet utføres samtidig som det sages en gjæringsvinkel i horisontalplanet. Kombinasjonssaging kan foregå i de vinklene som er vist i tabellen. Horisontal gjæringsvinkel

Vertikal gjæringsvinkel

Venstre og høyre 45°

I forbindelse med kombinasjonssaging kan du slå opp under “Trykksaging”, “Sage med uttrekksfunksjonen”, “Gjæringssaging i horisontalplanet” og “Gjæringssaging i vertikalplanet”. 6. Kappe aluminiumsprofil (Fig. 36) Når du fester aluminiumsprofiler, må du bruke avstandsklosser eller biter av kapp som vist på figuren for å forhindre at aluminiumet blir deformert. Bruk en skjærevæske ved saging av aluminiumsprofiler, for å hindre opphopning av aluminiumspon på bladet. NB! • Forsøk aldri å kappe tykke eller runde aluminiumsprofiler. Tykke aluminiumsprofiler kan løsne under saging, og runde aluminiumsprofiler kan ikke festes tilstrekkelig godt med denne maskinen.

7. Gjæringskloss (Fig. 37) Bruk av en gjæringskloss bidrar til at det ikke går fliser av arbeidsstykkene. Fest en gjæringskloss til føringsvernet ved hjelp av hullene i føringsvernet. Se figuren når det gjelder dimensjonene på et forslag til gjæringskloss. NB! • Bruk rett plank av jevn tykkelse som gjæringskloss. • Bruk skruer til å feste gjæringsklossen til føringsvernet. Skruene må være montert slik at skruehodene befinner seg under overflaten til gjæringsklossen. • Når gjæringsklossen er festet, må du ikke dreie dreiefoten med håndtaket senket. Bladet og/eller gjæringsklossen vil bli skadet. 8. Kapping av flere like lengder (Fig. 38) Når du kapper flere bord med samme lengde, mellom 220 mm og 385 mm, vil bruk av settplaten (tilleggsutstyr) bidra til å gjøre arbeidet mer effektivt. Monter settplaten på holderen (tilleggsutstyr) som vist på figuren. Plasser arbeidsstykket slik at kappelinjen blir liggende overett med enten venstre eller høyre side av sporet i skjæreplaten. Hold deretter arbeidsstykket så det ikke beveger seg, og flytt settplaten flatt inntil enden av arbeidsstykket. Fest så settplaten med skruen. Når settplaten ikke skal brukes, må du løsne skruen og dreie settplaten bort, så den ikke er i veien. MERK: • Bruk av en holderstangenhet (tilleggsutstyr) muliggjør kapping av flere like lengder på opptil ca. 2 200 mm. 9. Skjære spor (Fig. 39) Et falsespor kan utføres på følgende måte: Juster den nederste stillingen til bladet ved hjelp av justeringsskruen og stopperarmen, for å begrense bladets skjæredybde. Se også avsnittet “Stopperarm” tidligere i denne håndboken. Etter at bladets nedre stilling er justert, må du skjære parallelle spor tvers over arbeidsstykket ved hjelp av uttrekksfunksjonen, som vist på figuren. Fjern deretter arbeidsstykkematerialet mellom sporene med et huggjern. Ikke forsøk å utføre denne typen snitt ved hjelp av brede (tykke) blader eller med et "falseblad". Resultatet kan bli at maskinen kommer ut av kontroll, og at noen blir skadet. NB! • Pass på å sette stopperarmen tilbake i sin opprinnelige stilling når du skal gjøre noe annet enn å skjære spor.

Bære maskinen (Fig. 40 og 41) Pass på at maskinen er koblet fra strømnettet (støpselet ute av stikkontakten). Fest bladet i en vertikal gjæringsvinkel på 0°, og drei dreiefoten til største mulige høyre gjæringsvinkel i horisontalplanet. Fest glidestengene etter at du har trukket vognen helt inntil føringsvernet. Senk håndtaket helt og lås det i nedre stilling ved å skyve inn stopperstiften. Bær maskinen fra begge sider av maskinfoten, som vist på figuren. Hvis du fjerner holderne, støvposen osv., blir det enklere å bære maskinen. NB! • Fest alle bevegelige deler før maskinen skal flyttes. • Stopperstiften er beregnet på bæring og lagringsformål, og ikke for noen sagoperasjoner.

VEDLIKEHOLD Justere laserlinjens posisjon (Fig. 49 og 50)

NB! • Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du foretar inspeksjon eller vedlikehold.

Gjelder modellene LS0714FL og LS0714L ADVARSEL: • Pass på at bladet alltid er skarpt og rent. Da er det tryggest å bruke sagen, og resultatet blir best mulig.

Justere kappevinkelen Denne maskinen ble justert og fininnstilt i fabrikken, men uforsiktig håndtering kan ha påvirket innstillingen. Hvis maskinen din ikke er innstilt skikkelig, må du gjøre følgende: 1. Horisontal gjæringsvinkel Skyv vognen mot føringsvinkelen og stram to klemskruer for å feste vognen. Løsne håndtaket som holder dreiefoten. Drei dreiefoten slik at viseren peker på 0° på den horisontale gjæringsskalaen. Drei så dreiefoten såvidt med klokken og deretter mot klokken, så dreiefoten glir inn i hakket på 0° horisontal gjæringsvinkel. (Ikke gjør noen endringer om viseren ikke peker på 0°.) Løsne sekskantskruene som holder føringsvernet, ved hjelp av pipenøkkelen. (Fig. 42) Senk håndtaket helt og lås det i nedre stilling ved å skyve inn stopperstiften. Bruk en trekantlinjal, en ansatsvinkel el.l. til å stille inn en rett vinkel mellom sagbladet og føringsvernet. Trekk deretter sekskantskruene på føringsvernet godt til, fra høyre mot venstre. (Fig. 43) Pass på at viseren peker på 0° på den horisontale gjæringsskalaen. Hvis viseren ikke peker på 0°, må du løsne skruen som holder viseren, og justere denne så den peker på 0°. (Fig. 44) 2. 1)

Gjæringsvinkel i vertikalplanet 0° vertikal gjæringsvinkel Skyv vognen mot føringsvinkelen og stram to klemskruer for å feste vognen. Senk håndtaket helt og lås det i nedre stilling ved å skyve inn stopperstiften. Løsne hendelen på baksiden av maskinen. Drei justeringsskruen for 0° gjæringsvinkel i vertikalplanet (nedre skrue) på høyre side av armen to eller tre omdreininger mot klokken for å vippe bladet mot høyre. (Fig. 45) Bruk en trekantlinjal, en ansatsvinkel el.l. til forsiktig å stille inn en rett vinkel mellom sagbladet og oversiden av dreiefoten, ved å skru justeringsskruen for 0° gjæringsvinkel i vertikalplanet med klokken. Deretter må hendelen strammes godt. (Fig. 46) Pass på at viseren på armen peker på 0° på skalaen for den vertikale gjæringsvinkelen på armholderen. Hvis den ikke peker på 0°, må du løsne skruen som holder viseren, og justere denne så den peker på 0°. (Fig. 47) 45° vertikal gjæringsvinkel 45° vertikal gjæringsvinkel må bare justeres etter justering av 0° vertikal gjæringsvinkel. Juster venstre 45° vertikal gjæringsvinkel ved å løsne hendelen og vippe bladet så langt som mulig mot venstre. Pass på at viseren på armen peker på 45° på skalaen for den vertikale gjæringsvinkelen på armholderen. Hvis viseren ikke peker på 45°, må du skru på justeringsskruen for 45° vertikal gjæringsvinkel (øvre skrue) på høyre side av armen, til viseren peker på 45°. (Fig. 48)

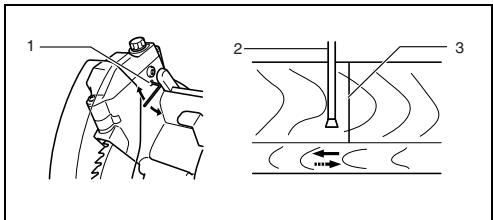

Ved justering vises laserlinjen på høyre side av sagbladet 1

For å utføre begge justeringene må du gjøre som følger: 1. Pass på at maskinen er koblet fra strømnettet (støpselet ute av stikkontakten). 2. Tegn opp kappelinjen på arbeidsstykket og plasser dette på det dreibare bordet. På dette stadium må du ikke feste arbeidsstykket med en skrustikke eller en liknende festeanordning. 3. Senk bladet ved å senke håndtaket, og bare kontroller hvor kappelinjen og sagbladet befinner seg. (Bestem deg for hvor du vil begynne å sage på kappelinjen.)

Etter at du har bestemt deg for hvor du vil sage, må du heve håndtaket til utgangsstillingen igjen. Fest arbeidsstykket med den vertikale skrustikken uten å flytte arbeidsstsykket fra det stedet det lå da du kontrollerte posisjonen. Sett støpselet fra maskinen inn i stikkontakten, og slå på laserbryteren. Juster laserlinjens posisjon som følger:

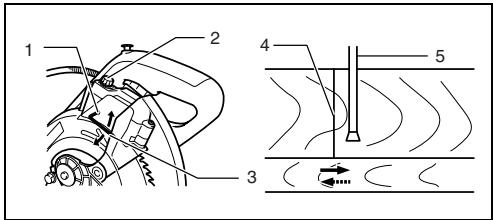

Du kan endre laserlinjens posisjon ved å endre bevegelsesområdet for laserens justeringsskrue ved å skru på to skruer med en sekskantnøkkel. (Bevegelsesområdet for laserlinjen er fabrikkjustert til å ligge innenfor 1 mm fra siden av sagbladet.) Hvis du vil øke bevegelsesområdet for laserlinjen, må du skru de to skruene mot klokken etter at du har løsnet justeringsskruen. Hvis du vil redusere bevegelsesområdet for laserlinjen, må du skru disse to skruene med klokken etter at du har løsnet justeringsskruen. Slå opp i avsnittet med overskriften “Bruke laserstrålen”, og juster justeringsskruen slik at kappelinjen på arbeidsstykket ditt faller sammen med laserlinjen. MERK: • Med jevne mellomrom må du kontrollere at laserlinjens posisjon er korrekt. • Ved enhver feil på laserenheten må maskinen repareres av et autorisert Makita-verksted.

Skifte lysrør (Fig. 51) Gjelder modellene LS0714F og LS0714FL NB! • Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du skifter lysrør. • Ikke bruk makt på lysrøret, ikke la det få riper og ikke utsett det for støt, da dette kan knuse glasset i lysrøret og skade deg eller andre personer i nærheten. • Hvis lysrøret akkurat har vært i bruk, må du la det kjøle seg ned litt før du skifter det. Hvis ikke, kan du brenne deg. Fjern skruene som holder lampeboksen for lyset. Trekk ut lampeboksen mens du trykker lett på toppen av den, som vist til på figuren. Trekk ut lysrøret og skift det ut med et nytt, originalt Makita-lysrør.

Rengjøre linsen til laserlyset (Fig. 52 og 53) Gjelder modellene LS0714FL og LS0714L Hvis linsen til laserlyset blir skitten, eller hvis den blir full av sagmugg, slik at laseren ikke lenger er klart synlig, må du trekke støpselet til sagen ut av stikkontakten og fjerne og rengjøre linsen forsiktig med en fuktig, myk klut. Ikke bruk løsemidler eller noen bensinbaserte rensemidler på linsen. For å fjerne linsen for laserlyset må du fjerne sagbladet først og deretter ta ut linsen i samsvar med anvisningene i avsnittet “Montere eller fjerne sagbladet”. Bruk en skrutrekker til å løsne, men ikke ta ut, skruen som holder linsen. Trekk ut linsen som vist på figuren. MERK: • Hvis linsen ikke kommer ut, må du løsne skruen ytterligere og trekke ut linsen igjen uten å ta ut skruen.

Utskifting av kullbørster (Fig. 54 og 55) Ta ut og kontroller kullbørstene regelmessig. Skift ut kullbørstene når de er slitt ned til slitasjegrensen. Hold kullbørstene rene og klare til å bli satt inn i holderne. Begge kullbørstene må skiftes ut samtidig. Bruk kun helt like kullbørster. Bruk en skrutrekker til å fjerne børsteholderhettene. Ta ut de slitte kullbørstene, sett inn nye børster og fest børsteholderhettene.

Etter bruk • Etter at maskinen har vært i bruk, børst av sagspon og støv som har festet seg på maskinen med en klut eller lignende. I samsvar med bestemmelsene beskrevet i avsnittet “Bladvern” må bladvernet holdes rent. Smør de skyvbare delene på maskinen med maskinolje for å forhindre rustdannelse. • Ved lagring av maskin, trekkes vognen helt mot deg så skyvestangen føres skikkelig inn i dreiefoten. For å garantere at maskinen arbeider SIKKERT og PÅLITELIG, bør alle reparasjoner, alt vedlikehold og justeringer utføres av et autorisert Makita-servicesenter. Bruk kun deler produsert av Makita.

TILLEGGSUTSTYR NB! • Tilleggsutstyr eller tilbehør som anbefales for din Makita-maskin er spesifisert i denne bruksanvisningen. Bruk av annet tilleggsutstyr eller tilbehør enn dette kan øke risikoen for personskader. Tilleggsutstyr eller annet tilbehør må bare brukes for de formål det er beregnet for. Hvis du har behov for flere detaljer som gjelder dette ekstrautstyret, spør ditt lokale Makita servicesenter om hjelp. • • • • • • • • • • • • •

Sagblad med karbidskjær Skrustikke-enhet (horisontal skrustikke) Vertikal skrustikke Pipenøkkel 10 Holdersett Holderenhet Holderstangenhet Settplate Støvpose Trekantlinjal AV-sperreknapp (2 stk.) Lysrør Sekskantnøkkel

DANSK Lyd og vibration

De vanlige A-belastede støynivå er lydtrykksnivå: 92 dB (A) lydstyrkenivå: 105 dB (A) – Benytt hørselvern. – Den vanlig belastede effektiv-verdi for akselerasjon overskrider ikke 2,5 m/s2.
