MANUALE UTENTE LS0714FL MAKITA

Istruzioni per l’uso

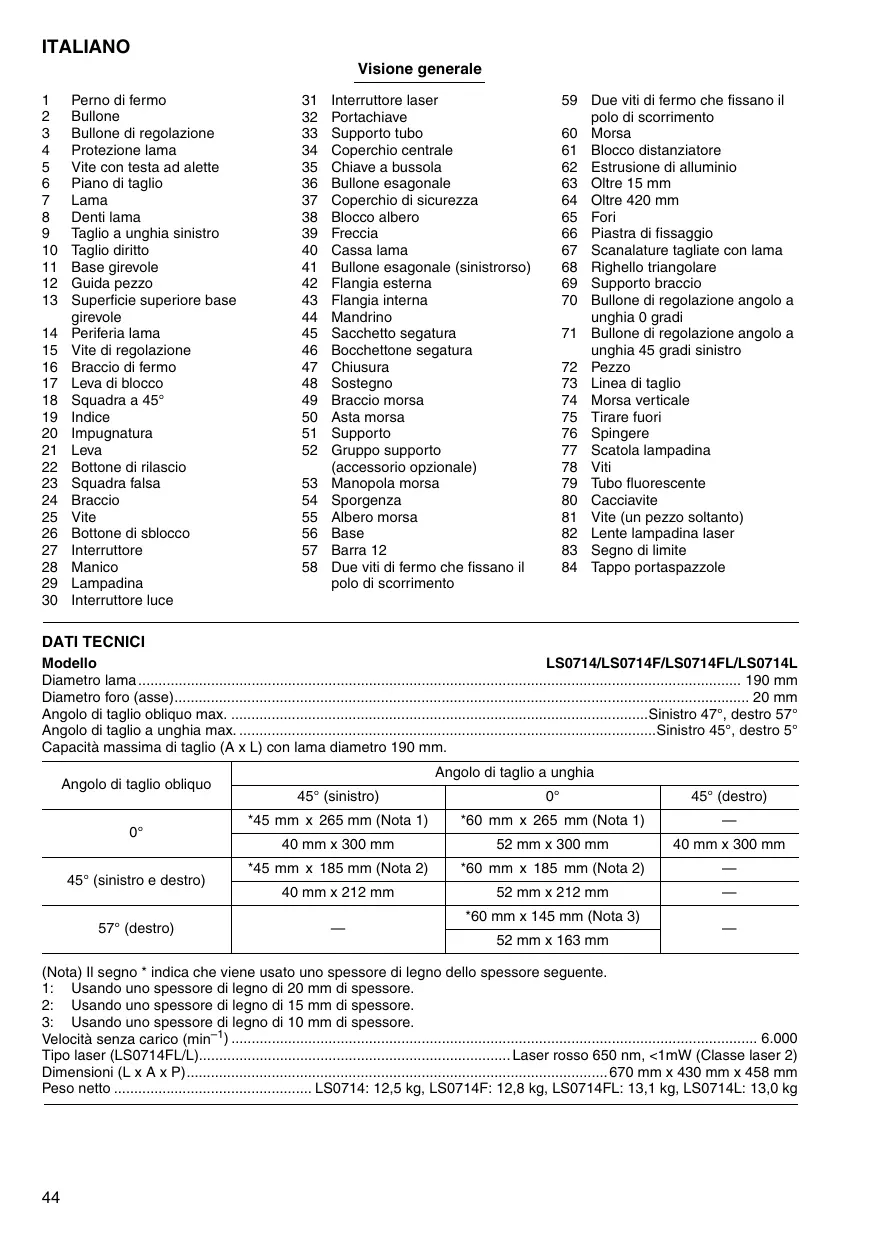

Perno di fermo Bullone Bullone di regolazione Protezione lama Vite con testa ad alette Piano di taglio Lama Denti lama Taglio a unghia sinistro Taglio diritto Base girevole Guida pezzo Superficie superiore base girevole Periferia lama Vite di regolazione Braccio di fermo Leva di blocco Squadra a 45° Indice Impugnatura Leva Bottone di rilascio Squadra falsa Braccio Vite Bottone di sblocco Interruttore Manico Lampadina Interruttore luce

31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Interruttore laser Portachiave Supporto tubo Coperchio centrale Chiave a bussola Bullone esagonale Coperchio di sicurezza Blocco albero Freccia Cassa lama Bullone esagonale (sinistrorso) Flangia esterna Flangia interna Mandrino Sacchetto segatura Bocchettone segatura Chiusura Sostegno Braccio morsa Asta morsa Supporto Gruppo supporto (accessorio opzionale) Manopola morsa Sporgenza Albero morsa Base Barra 12 Due viti di fermo che fissano il polo di scorrimento

59 Due viti di fermo che fissano il polo di scorrimento 60 Morsa 61 Blocco distanziatore 62 Estrusione di alluminio 63 Oltre 15 mm 64 Oltre 420 mm 65 Fori 66 Piastra di fissaggio 67 Scanalature tagliate con lama 68 Righello triangolare 69 Supporto braccio 70 Bullone di regolazione angolo a unghia 0 gradi 71 Bullone di regolazione angolo a unghia 45 gradi sinistro 72 Pezzo 73 Linea di taglio 74 Morsa verticale 75 Tirare fuori 76 Spingere 77 Scatola lampadina 78 Viti 79 Tubo fluorescente 80 Cacciavite 81 Vite (un pezzo soltanto) 82 Lente lampadina laser 83 Segno di limite 84 Tappo portaspazzole

DATI TECNICI Modello LS0714/LS0714F/LS0714FL/LS0714L Diametro lama 190 mm Diametro foro (asse) 20 mm Angolo di taglio obliquo max. Sinistro 47°, destro 57° Angolo di taglio a unghia max. Sinistro 45°, destro 5° Capacità massima di taglio (A x L) con lama diametro 190 mm. Angolo di taglio obliquo 0° 45° (sinistro e destro) 57° (destro)

Angolo di taglio a unghia 45° (sinistro)

(Nota) Il segno * indica che viene usato uno spessore di legno dello spessore seguente. 1: Usando uno spessore di legno di 20 mm di spessore. 2: Usando uno spessore di legno di 15 mm di spessore. 3: Usando uno spessore di legno di 10 mm di spessore. Velocità senza carico (min–1) 6.000 Tipo laser (LS0714FL/L) Laser rosso 650 nm, <1mW (Classe laser 2) Dimensioni (L x A x P) 670 mm x 430 mm x 458 mm Peso netto LS0714: 12,5 kg, LS0714F: 12,8 kg, LS0714FL: 13,1 kg, LS0714L: 13,0 kg

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza avviso. • Nota: I dati tecnici potrebbero differire a seconda del Paese di destinazione del modello. Utilizzo previsto Questo utensile serve ai tagli diritti e a quartabuono di precisione del legno. Usando le lame appropriate, si può anche tagliare l’alluminio. Alimentazione L’utensile deve essere collegato a una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento conforme alle norme europee, e può perciò essere collegato alle prese di corrente sprovviste della messa a terra. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

Portare gli occhiali di protezione. Tenere le mani fuori dal percorso della lama. Evitare il contatto con la lama durante il moto inerziale, perché può ancora causare lesioni gravi. Non usare la lama senza le protezioni in posizione. Controllare che la protezione della lama si chiuda correttamente ogni volta prima di usare l'utensile. Non usare la sega se la protezione non si muove liberamente e non si chiude istantaneamente. Mai bloccare la protezione della lama in posizione di apertura. Non eseguire alcuna operazione senza tenere saldamente l’utensile. Il pezzo deve essere fissato saldamente contro la base girevole e la guida pezzo mediante la morsa durante tutte le operazioni. Mai tenerlo fermo con la mano. Mai avvicinare le mani alla lama in movimento. Spegnere l’utensile e aspettare che la lama si sia fermata prima di spostare il pezzo o di cambiare le regolazioni. Staccare il cavo di alimentazione dalla presa di corrente prima di cambiare lama o di un intervento di manutenzione. Fissare sempre tutte le parti mobili prima di trasportare l’utensile. Il perno di fermo che blocca giù la testa troncatrice serve al trasporto e deposito soltanto, e non per le operazioni di taglio. Non usare l’utensile dove ci sono liquidi o gas infiammabili. Controllare con cura che sulla lama non ci siano crepe od altri danni prima di cominciare il lavoro. Sostituire immediatamente la lama se ci sono crepe od altri danni. Usare esclusivamente le flange specificate per questo utensile. Fare attenzione a non danneggiare l’albero, le flange (soprattutto la superficie di installazione) o il bullone. Se queste parti sono danneggiate, la lama potrebbe rompersi. Accertarsi che la base giravole sia fissata saldamente in modo che non si muova durante il lavoro. Per motivi di sicurezza, rimuovere dalla superficie superiore della tavola i trucioli, pezzetti di materiale, ecc., prima di cominciare il lavoro.

16. Evitare di tagliare chiodi. Prima di cominciare il lavoro, controllare e togliere i chiodi dal pezzo. 17. Prima di accendere l’utensile, accertarsi di aver rilasciato il fermo dell’albero. 18. Accertarsi che la lama non faccia contatto con la base girevole nella posizione più bassa. 19. Tenere saldamente l’utensile per il manico. Tenere presente che esso si muove leggermente in su o in giù durante l’avviamento o l’arresto. 20. Accertarsi che la lama non sia a contatto con il pezzo prima di accendere l’utensile. 21. Prima di usare l’utensile, lasciarlo girare per qualche momento. Accertarsi che non ci siano vibrazioni o movimenti strani che potrebbero indicare il montaggio o bilanciamento imperfetto della lama. 22. Aspettare che la lama abbia raggiunto la velocità massima prima di cominciare a tagliare. 23. Interrompere immediatamente il lavoro se si nota qualcosa di anormale. 24. Non cercare di bloccare l’interruttore nella posizione di accensione. 25. Stare sempre all’erta, soprattutto durante le operazioni ripetitive e monotone. Non lasciarsi mai indurre a un falso senso di sicurezza. Le lame non perdonano. 26. Usare sempre gli accessori raccomandati in questo manuale. L’uso di accessori inadatti, come le ruote abrasive, potrebbe causare lesioni. 27. Non usare l’utensile per tagliare materiali che non siano il legno, l’alluminio ed altri simili. 28. Prima di usare la sega a quartabuono, collegarla a un dispositivo di raccolta della segatura. 29. Selezionare le lame adatte al materiale da tagliare. 30. Fare attenzione quando si eseguono stozzature. 31. Sostituire il piano di taglio se usurato. 32. Non usare lame fabbricate con acciaio ad alta velocità. 33. La polvere causata dall’utilizzo contiene sostanze chimiche che possono causare il cancro, difetti di nascita od altri danni agli organi di riproduzione. Alcuni tipi di questi materiali sono: • piombo da pittura a base di piombo • arsenico e cromo da legname trattato chimicamente. Il rischio dall’esposizione a queste sostanze varia secondo la frequenza di questo tipo di lavoro. Per ridurre l’esposizione a queste sostanze chimiche: lavorare in un ambiente ben ventilato con l’attrezzatura di sicurezza specificata, come le mascherine antipolvere progettate specialmente per il filtraggio delle particelle microscopiche. 34. Per ridurre il rumore emesso, accertarsi sempre che le lame usate siano affilate e pulite. 35. L’operatore deve essere adeguatamente addestrato all’utilizzo, regolazione e funzionamento dell’utensile. 36. Usare correttamente le lame affilate. Rispettare la velocità massima indicata sulle lame stesse. 37. Non rimuovere le parti tagliate od altre parti del pezzo dall’area di taglio mentre l’utensile sta funzionando e la testa della sega non si trova sulla posizione di riposo.

CONSERVARE QUESTE ISTRUZIONI.

INSTALLAZIONE Montaggio su banco Al momento della spedizione dell’utensile, il manico viene bloccato in posizione abbassata con un perno di fermo. Rilasciare il perno di fermo abbassando leggermente il manico e tirando il perno di fermo. (Fig. 1) L’utensile deve essere fissato con due bulloni a una superficie piana e stabile usando i fori per bulloni che si trovano sulla base. Ciò impedisce il rovesciamento dell’utensile con pericolo di lesioni. (Fig. 2) Girare il bullone di regolazione in senso orario o antiorario in modo che faccia contatto con la superficie del pavimento, per mantenere stabile l’utensile. (Fig. 3)

DESCRIZIONE DELLE FUNZIONI ATTENZIONE: • Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di regolare o di controllare il suo funzionamento.

Protezione lama (Figg. 4 e 5) La lama si solleva automaticamente quando si abbassa il manico. La protezione è azionata da una molla, di modo che torna sulla sua posizione originale al completamento del taglio quando si rialza il manico. MAI RENDERE INUTILIZZABILE O RIMUOVERE LA PROTEZIONE LAMA O LA MOLLA ATTACCATA ALLA PROTEZIONE. Per la propria sicurezza, mantenere sempre la protezione lama in buone condizioni. Qualsiasi irregolarità nel funzionamento della protezione deve essere corretta immediatamente. Accertarsi che l’azione della carica della molla faccia tornare la protezione in posizione. MAI USARE L’UTENSILE SE LA PROTEZIONE O LA MOLLA SONO DANNEGGIATE, DIFETTOSE O RIMOSSE. CIÒ È MOLTO PERICOLOSO E PUÒ CAUSARE SERIE LESIONI PERSONALI. Se la protezione trasparente della lama diventa sporca, oppure se la segatura vi rimane attaccata in modo che la lama non è più visibile, staccare l’utensile dalla presa di corrente e pulire accuratamente la protezione con un panno bagnato. Non usare solventi o pulitori a base di petrolio per pulire la protezione di plastica. Se la protezione lama è particolarmente sporca e impedisce la visione attraverso di essa, usare la chiave a bussola in dotazione per allentare il bullone esagonale che fissa il coperchio centrale. Allentare il bullone esagonale girandolo in senso antiorario e sollevare la protezione lama e il coperchio centrale. Con la protezione lama posizionata in questo modo, la pulizia può essere fatta più completamente ed efficientemente. Al completamento della pulizia, invertire il procedimento sopra e fissare il bullone. Non rimuovere la molla che fissa la protezione lama. Se la protezione si discolora con il tempo o per l’esposizione agli ultravioletti, rivolgersi al centro di assistenza Makita per sostituirla. NON RENDERE INUTILIZZABILE O RIMUOVERE LA PROTEZIONE.

Posizionamento dei piani di taglio (Figg. 6 e 7) Questo utensile è dotato di piani di taglio nella base girevole, per minimizzare la frammentazione sul lato d’uscita del taglio. I piani di taglio sono stati regolati in fabbrica in modo che la lama non faccia contatto con essi. Prima di procedere, regolare i piani di taglio come segue: Staccare per prima cosa l’utensile dalla presa di corrente. Allentare tutte le viti (2 su ciascun lato destro e sinistro) che fissano i piani di taglio. Stringerle di nuovo soltanto in modo che i piani di taglio possano essere facilmente mossi a mano. Abbassare completamente il manico e spingere dentro il perno di fermo per bloccarlo nella posizione abbassata. Allentare le due viti di fermo che fissano i poli di scorrimento. Tirare completamente il carrello verso di sé. Regolare i piani di taglio in modo che facciano appena contatto con i fianchi dei denti della lama. Stringere le viti anteriori (non stringerle saldamente). Spingere completamente il carrello verso la guida pezzo e regolare i piani di taglio in modo che facciano appena contatto con i fianchi dei denti della lama. Stringere le viti posteriori (non stringerle saldamente). Dopo aver regolato i piani di taglio, rilasciare il perno di fermo e sollevare il manico. Stringere poi saldamente tutte le viti. ATTENZIONE: • Prima e dopo aver cambiato l’angolo di taglio a unghia, regolare sempre i piani di taglio come descritto sopra.

Per mantenere sempre la capacità massima di taglio (Figg. 8 e 9) Questo utensile è stato regolato in fabbrica in modo da fornire la capacità massima di taglio con le lame di 190 mm. Installando una nuova lama, controllare sempre la posizione del limite inferiore della lama e, se necessario, regolarla come segue: Staccare per prima cosa l’utensile dalla presa di corrente. Spingere completamente il carrello verso la guida pezzo e abbassare del tutto il manico. Usare la chiave a bussola per girare il bullone di regolazione finché la periferia della lama si estende leggermente sotto la superficie superiore della base girevole sul punto in cui la faccia frontale della guida pezzo incontra la superficie superiore della base girevole. Con l’utensile staccato dalla presa di corrente, girare la lama a mano tenendo il manico completamente abbassato per assicurarsi che la lama non faccia contatto con una parte qualsiasi della base inferiore. Regolare di nuovo leggermente, se necessario. ATTENZIONE: • Dopo l’installazione della nuova lama, accertarsi che non faccia contatto con una parte qualsiasi della base inferiore quando si abbassa completamente il manico. Ciò va sempre fatto con l’utensile staccato dalla presa di corrente.

Braccio di fermo (Fig. 10) La posizione del limite inferiore della lama può essere regolata facilmente con il braccio di fermo. Per regolarla, spostare il braccio di fermo nella direzione della freccia come mostrato in figura. Regolare la vite di regolazione in modo che la lama si fermi sulla posizione desiderata quando si abbassa completamente il manico.

Regolazione dell’angolo di taglio obliquo (Fig. 11) Allentare l’impugnatura girandola in senso antiorario. Girare la base girevole premendo giù allo stesso tempo la leva di blocco. Dopo aver spostato l’impugnatura sulla posizione in cui l’indice indica l’angolo desiderato sulla squadra a 45°, stringere saldamente l’impugnatura girandola in senso orario. ATTENZIONE; • Girando la base girevole, sollevare completamente il manico. • Dopo aver cambiato l’angolo di taglio obliquo, fissare sempre la base girevole stringendo saldamente l’impugnatura.

Regolazione dell’angolo di taglio a unghia (Figg. 12 e 13) Per regolare l’angolo di taglio a unghia, allentare la leva sulla parte posteriore dell’utensile girandola in senso antiorario. Spingere il manico a sinistra per inclinare la lama finché l’indice indica l’angolo desiderato sulla squadra falsa. Stringere poi saldamente la leva girandola in senso orario per fissare il braccio. Per inclinare la leva a destra, spingere il bottone di rilascio sulla parte posteriore dell’utensile inclinando allo stesso tempo leggermente la lama a sinistra dopo aver allentato la leva. Con il bottone di rilascio inserito, inclinare la lama a destra. ATTENZIONE: • Inclinando la lama, sollevare completamente il manico. • Dopo aver cambiato l’angolo di taglio a unghia, fissare sempre il braccio stringendo la leva in senso orario. • Cambiando gli angoli di taglio a unghia, posizionare in modo appropriato i piani di taglio come spiegato nella sezione “Posizionamento dei piani di taglio”.

Regolazione della posizione della leva (Fig. 14) La leva può essere riposizionata ad ogni angolo di 30° quando non permette il serraggio completo. Allentare e rimuovere la vite che fissa la leva sulla parte posteriore dell’utensile. Rimuovere la leva e installarla di nuovo in modo che sia leggermente sopra il livello. Fissare saldamente la leva con la vite.

Utilizzo dell’interruttore ATTENZIONE: • Prima di collegare l’utensile alla presa di corrente, controllare sempre che l’interruttore funzioni correttamente e che torni sulla posizione “OFF” quando viene rilasciato. • Quando non si usa l’utensile, rimuovere il bottone di sblocco e conservarlo in un posto sicuro. Ciò impedisce l’utilizzo non autorizzato dell’utensile. • Non schiacciare con forza l’interruttore senza premere dentro il bottone di sblocco. Ciò può causare la rottura dell’interruttore. Modello per l’éuropa (Fig. 15) L’utensile è dotato un un bottone di sblocco, per evitare che l’interruttore venga schiacciato accidentalmente. Per avviare l’utensile, spingere la leva a sinistra, premere dentro il bottone di sblocco e schiacciare l’interruttore. Rilasciare l’interruttore per fermarlo.

Modello per tutti i Paesi extrae (Fig. 16) L’utensile è dotato un un bottone di sblocco, per evitare che l’interruttore venga schiacciato accidentalmente. Per avviare l’utensile, premere dentro il bottone di sblocco e schiacciare l’interruttore. Rilasciare l’interruttore per fermarlo. AVVERTIMENTO: • MAI usare l’utensile se l’interruttore non funziona perfettamente. Gli utensili con l’interruttore guasto sono MOLTO PERICOLOSI, per cui devono essere riparati prima di continuare ad usarli. • Per la propria sicurezza, questo utensile è dotato di un bottone di sblocco che impedisce il suo avviamento accidentale. MAI usare l’utensile se funziona quando si schiaccia semplicemente l’interruttore senza spingere dentro il bottone di sblocco. Riportare l’utensile al centro di assistenza Makita per la riparazione PRIMA di continuare a usarlo. • MAI bloccare con nastro adesivo il bottone di sblocco premuto dentro, o renderne inutile lo scopo e la funzione.

Accensione della lampadina (Fig. 17) Modelli LS0714F, LS0714FL ATTENZIONE: • Questa lampadina non è impermeabile. Non lavarla con acqua o usarla sotto la pioggia o dove c’è bagnato. Ciò può causare una scossa elettrica e fumo. • Non toccare la lente della lampadina, perché è molto calda quando è accesa o subito dopo che viene spenta. Ciò può causare bruciature sulla pelle. • Fare attenzione a non urtare la lampadina, perché si potrebbe danneggiarla o ridurne la vita di servizio. • Non puntare il raggio della lampadina sugli occhi. Ciò può danneggiarli. • Non coprire la lampadina con panni, carta, cartone od altri oggetti simili, perché ciò può causare la loro accensione e un incendio. Per accendere la lampadina, spingere la parte superiore dell’interruttore, e la parte inferiore per spegnerla. Muovere la lampadina per spostare l’area di illuminazione. NOTA: • Usare un panno asciutto per togliere lo sporco dalla lente della lampadina. Fare attenzione a non graffiare la lente, perché altrimenti l’illuminazione potrebbe ridursi.

Utilizzo del raggio laser (Figg. 18 e 19) Modelli LS0714FL, LS0714L ATTENZIONE: • Mai guardare direttamente il raggio laser. Il raggio laser può danneggiare gli occhi. Per accendere il raggio laser, premere la parte superiore (I) dell’interruttore. Premere la parte inferiore (O) per spegnerlo. La linea laser può essere spostata a destra o a sinistra della lama regolando la vite di regolazione come segue. 1. Allentare la vite di regolazione girandola in senso antiorario. 2. Con la vite di regolazione allentata, spingerla completamente a destra o a sinistra. 3. Stringere saldamente la vite di regolazione sulla posizione dove smette di scorrere.

La linea laser è stata regolata in fabbrica in modo da essere posizionata entro 1 mm dalla superficie laterale della lama (posizione di taglio). NOTA: • Se la linea laser è fioca ed è appena visibile o non si vede a causa della luce diretta del sole lavorando all’interno o all’esterno delle finestre, cambiare l’area di lavoro dove non sia esposta alla luce diretta del sole. Allineamento della linea laser (Fig. 20) La linea laser può essere spostata a destra o a sinistra della lama secondo le applicazioni di taglio. Per il modo di spostarla, riferirsi alla spiegazione “Utilizzo del raggio laser. ” NOTA: • Usare uno spessore di legno contro la guida pezzo per allineare la linea di taglio con la linea laser sul lato della guida pezzo nei tagli compositi (angolo di taglio a unghia di 45 gradi e angolo di taglio obliquo destro di 45 gradi). A) Per ottenere le dimensioni corrette sul lato sinistro del pezzo • Spostare la linea laser a sinistra della lama. B) Per ottenere le dimensioni corrette sul lato destro del pezzo • Spostare la linea laser a destra della lama. Allineare la linea di taglio sul pezzo con la linea laser.

MONTAGGIO ATTENZIONE: • Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di qualsiasi intervento su di esso.

Rimettere la protezione e il coperchio centrale sulla loro posizione originale. Stringere poi il bullone esagonale in senso orario per fissare il coperchio centrale. Rilasciare il manico dalla posizione sollevata tirando il perno di fermo. Abbassare il manico per controllare che la protezione lama si muova correttamente. Accertarsi che il blocco albero abbia rilasciato il mandrino prima di eseguire il taglio. (Figg. 25 e 26)

Sacchetto segatura (Fig. 27) L’impiego del sacchetto segatura rende pulite le operazioni di taglio e facilita la raccolta della segatura. Per attaccare il sacchetto segatura, montarlo sul bocchettone segatura. Quando il sacchetto segatura è quasi pieno a metà, rimuoverlo dall’utensile e tirar fuori la chiusura. Svuotare il sacchetto segatura dandogli dei leggeri colpetti, in modo da rimuovere le particelle attaccate all’interno che potrebbero ostacolare la raccolta ulteriore della segatura. NOTA: Collegando un aspiratore alla sega, si possono eseguire operazioni di taglio più efficienti e pulite.

Fissaggio del pezzo (Fig. 28) AVVERTIMENTO: • È estremamente importante fissare correttamente e saldamente il pezzo con la morsa. In caso contrario, si potrebbe danneggiare l’utensile e/o distruggere il pezzo. C’È ANCHE PERICOLO DI LESIONI PERSONALI. Inoltre, dopo l’operazione di taglio, NON sollevare la lama finché non si è fermata completamente.

La chiave a bussola va riposta come mostrato in figura. Per usare la chiave a bussola, tirarla fuori dal portachiave. Dopo aver usato la chiave a bussola, rimetterla nel portachiave.

ATTENZIONE: • Per tagliare i pezzi lunghi, usare sostegni alti quanto il livello della superficie superiore della base girevole. Per fissare il pezzo, non fare affidamento soltanto sulla morsa verticale e/o alla morsa orizzontale. I materiali sottili tendono a incurvarsi al centro. Supportare il pezzo sull’intera sua lunghezza, per evitare che la lama resti incastrata e possibili CONTRACCOLPI.

Installazione o rimozione della lama

Morsa verticale (Fig. 29)

Conservazione della chiave a bussola (Fig. 21)

ATTENZIONE: • Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di installare o di rimuovere la lama. • Per installare o rimuovere la lama, usare soltanto la chiave a bussola Makita in dotazione. In caso contrario, si potrebbe causare il serrraggio eccessivo o insufficiente del bullone esagonale. Ciò può causare lesioni. Bloccare il manico in posizione sollevata spingendo dentro il perno di fermo. (Fig. 22) Per rimuovere la lama, usare la chiave a bussola per allentare il bullone esagonale che fissa il coperchio centrale girandolo in senso antiorario. Sollevare la protezione lama e il coperchio centrale. (Fig. 23) Premere il blocco albero per bloccare il mandrino, e usare la chiave a bussola per allentare il bullone esagonale in senso orario. Rimuovere poi il bullone esagonale, la flangia esterna e la lama. (Fig. 24) Per installare la lama, montarla con cura sul mandrino controllando che la direzione della freccia della lama sia rivolta nella stessa direzione della freccia sulla cassa della lama. Installare la flangia esterna e il bullone esagonale, e usare poi la chiave a bussola per stringere saldamente il bullone esagonale (sinistrorso) in senso antiorario premendo allo stesso tempo il blocco albero.

La morsa verticale può essere installata in due posizioni, sul lato destro o sinistro della guida pezzo o del gruppo supporto (accessorio opzionale). Inserire l’asta morsa nel foro della guida pezzo o del gruppo supporto, e stringere la vite per fissare l’asta morsa. Posizionare il braccio morsa secondo lo spessore e la forma del pezzo, e fissare il braccio morsa stringendo la vite. Se la vite per fissare il braccio morsa fa contatto con la guida pezzo, installare la vite sul lato opposto del braccio morsa. Accertarsi che nessuna parte dell’utensile faccia contatto con la morsa quando si abbassa completamente il manico e tirando o spingendo del tutto il carrello. Se una qualche parte fa contatto con la morsa, riposizionare la morsa. Premere il pezzo piatto contro la guida pezzo e la base girevole. Posizionare il pezzo sulla posizione di taglio desiderata e fissarlo saldamente stringendo la manopola morsa. ATTENZIONE: • Il pezzo deve essere fissato saldamente con la morsa contro la base girevole e la guida pezzo durante tutte le operazioni.

Morsa orizzontale (accessorio opzionale) (Fig. 30) La morsa orizzontale può essere installata sul lato sinistro della base. Girando la manopola morsa in senso antiorario si rilascia la vite e l’albero morsa può essere spostato rapidamente dentro o fuori. Quando si gira la manopola morsa in senso orario, la vite rimane fissata. Per stringere il pezzo, girare delicatamente la manopola morsa in senso orario finché la sporgenza raggiunge la sua posizione più alta, e stringere poi saldamente. Se si forza dentro la manopola morsa o la si tira fuori mentre viene girata in senso orario, la sporgenza potrebbe arrestarsi inclinata. In tal caso, girare la manopola morsa indietro in senso antiorario finché la vite viene rilasciata prima di girarla di nuovo delicatamente in senso orario. La larghezza massima del pezzo che può essere fissato con la morsa orizzontale è di 120 mm. ATTENZIONE: • Stringere il pezzo soltanto quando la sporgenza si trova sulla sua posizione più alta. In caso contrario, il pezzo potrebbe venire stretto insufficientemente. Ciò potrebbe causare l’espulsione del pezzo, danneggiare la lama o causare una perdita di controllo con pericolo di LESIONI PERSONALI.

Supporti e gruppo supporti (accessori opzionali) (Figg. 31 e 32) I supporti e il gruppo supporti possono essere installati su entrambi i lati, come comodo modo di supportare orizzontalmente i pezzi. Installarli come mostrato in figura. Stringere poi saldamente le viti per fissare i supporti e il gruppo supporti. Per tagliare i pezzi lunghi, usare il gruppo supporti-barre (accessorio opzionale). Esso consiste di due gruppi supporti e di due barre 12. ATTENZIONE: • Supportare sempre i pezzi lunghi a livello della superficie della base girevole, per dei tagli accurati e per evitare pericolose perdite di controllo dell’utensile.

UTILIZZO DELL’UTENSILE ATTENZIONE: • Prima dell’uso, rilasciare il manico dalla posizione abbassata tirando il perno di fermo. • Accertarsi che la lama non faccia contatto con il pezzo, ecc., prima di accendere l’utensile. • Non esercitare una pressione eccessiva sul manico durante il taglio. La forza eccessiva può causare il sovraccarico del motore e/o una diminuzione dell’efficienza di taglio. Spingere giù il manico soltanto con la forza necessaria a un taglio scorrevole senza notevole riduzione della velocità della lama. • Premere giù delicatamente il manico per eseguire il taglio. Se si preme giù con forza il manico o si applica una pressione laterale, la lama vibra lasciando un segno sul pezzo (segno della lama), e la precisione del taglio viene compromessa. • Durante un taglio a scorrimento, spingere il carrello verso la guida pezzo senza fermarsi. Se il movimento del carrello si interrompe durante il taglio, sul pezzo viene lasciato un segno e la precisione del taglio viene compromessa.

Taglio con pressione (taglio dei pezzi piccoli) (Fig. 33) I pezzi fino a 50 mm di altezza e 97 mm di larghezza possono essere tagliati nel modo seguente. Spingere completamente il carrello verso la guida pezzo, e stringere in senso orario le due viti di fermo che fissano i poli di scorrimento per bloccare il carrello. Fissare il pezzo con la morsa. Accendere l’utensile senza che la lama faccia contatto con il pezzo, e aspettare finché raggiunge la velocità massima prima di abbassarla. Abbassare poi delicatamente il manico sulla posizione completamente abbassata per tagliare il pezzo. Al completamento del taglio, spegnere l’utensile e ASPETTARE CHE LA LAMA SI SIA COMPLETAMENTE ARRESTATA prima di rimetterla sulla sua posizione di elevazione massima. ATTENZIONE: • Stringere saldamente in senso orario le due viti di fermo che fissano i poli di scorrimento, in modo che il carrello non si muova durante il taglio. Il serraggio insufficiente potrebbe causare un contraccolpo inaspettato della lama. C’è pericolo di LESIONI PERSONALI. 2.

Taglio a scorrimento (spinta) (taglio di pezzi larghi) (Fig. 34) Allentare in senso antiorario le due viti di fermo che fissano i poli di scorrimento, in modo che il carrello possa scorrere liberamente. Fissare il pezzo con la morsa. Tirare completamente il carrello verso di sé. Accendere l’utensile senza che la lama faccia contatto con il pezzo, e aspettare finché raggiunge la massima velocità. Premere giù il manico e SPINGERE IL CARRELLO VERSO LA GUIDA PEZZO E ATTRAVERSO IL PEZZO. Al completamento del taglio, spegnere l’utensile e ASPETTARE CHE LA LAMA SI SIA COMPLETAMENTE ARRESTATA prima di rimetterla sulla sua posizione di elevazione massima. ATTENZIONE: • Ogni volta che si esegue un taglio a scorrimento, TIRARE PRIMA COMPLETAMENTE IL CARRELLO VERSO DI SÉ, premere giù il manico sulla posizione completamente abbassata e poi SPINGERE IL CARRELLO VERSO LA GUIDA PEZZO. MAI COMINCIARE IL TAGLIO CON IL CARRELLO NON TIRATO COMPLETAMENTE VERSO DI SÉ. Se si esegue il taglio a scorrimento senza aver tirato il carrello completamente verso di sé, o se si esegue il taglio a scorrimento verso di sé, si potrebbe verificare un inaspettato contraccolpo della lama con pericolo di serie LESIONI PERSONALI. • Mai eseguire il taglio a scorrimento con il manico bloccato nella posizione abbassata premendo il perno di fermo. • Mai allentare la vite di fermo che fissa il carrello mentre la lama gira. Ciò potrebbe causare lesioni serie. 3. Taglio obliquo Riferirsi alla sezione “Regolazione dell’angolo di taglio obliquo” più indietro nel testo.

4. Taglio a unghia (Fig. 35) Allentare la leva e inclinare la lama per regolare l’angolo di taglio a unghia. (Riferirsi alla sezione “Regolazione dell’angolo di taglio a unghia” più indietro nel testo.) Stringere di nuovo saldamente la leva per fissare l’angolo di taglio a unghia selezionato. Fissare il pezzo con una morsa. Accertarsi che il carrello sia tirato completamente indietro verso di sé. Accendere l’utensile senza che la lama faccia contatto con il pezzo, e aspettare finché raggiunge la velocità massima. Abbassare poi delicatamente il manico sulla posizione completamente abbassata esercitando una pressione parallelamente alla lama, e SPINGERE IL CARRELLO VERSO LA GUIDA PEZZO PER TAGLIARE IL PEZZO. Al completamento del taglio spegnere l’utensile e ASPETTARE CHE LA LAMA SI SIA FERMATA COMPLETAMENTE prima di rimetterla sulla sua posizione di elevazione massima. ATTENZIONE: • Accertarsi sempre che la lama si muova giù nella direzione dell’angolo di taglio a unghia durante il taglio a unghia. Tenere le mani fuori del percorso della lama. • Durante un taglio a unghia, si potrebbe verificare una situazione in cui il pezzo tagliato viene ad appoggiarsi al fianco della lama. Se si solleva la lama mentre sta girando, il pezzo potrebbe rimanere attaccato alla lama causando una pericolosa espulsione di frammenti. La lama deve essere sollevata SOLTANTO dopo che si è fermata completamente. • Premendo giù il manico, esercitare una pressione parallelamente alla lama. Se la pressione non è parallela alla lama durante il taglio, l’angolo della lama potrebbe spostarsi compromettendo la precisione del taglio. 5. Taglio composito Il taglio composito è il processo in cui sul pezzo viene fatto un taglio a unghia contemporaneamente a un taglio obliquo. Il taglio composito può essere eseguito all’angolo mostrato nella tabella. Angolo di taglio obliquo

Angolo di taglio a unghia

Destro e Sinistro 45°

Per l’esecuzione del taglio composito, riferirsi alle alle sezioni “Taglio con pressione”, “Taglio a scorrimento”, “Taglio obliquo” e “Taglio a unghia”. 6. Taglio delle estrusioni di alluminio (Fig. 36) Per fissare le estrusioni di alluminio, usare blocchi distanziatori o pezzi di scarto, come mostrato nella illustrazione, per impedire la deformazione dell’alluminio. Per tagliare le estrusioni di alluminio, usare un lubrificante di taglio per evitare l’accumularsi dei trucioli di alluminio sulla lama. ATTENZIONE: • Mai cercare di tagliare estrusioni di alluminio spesse o rotonde. Le estrusioni di alluminio spesse possono staccarsi durante il taglio, e quelle rotonde non possono essere fissate saldamente con questo utensile.

7. Spessore di legno (Fig. 37) L’impiego di uno spessore di legno assicura il taglio senza schegge del pezzo. Attaccare lo spessore di legno alla guida pezzo usando i fori della guida pezzo. Per lo spessore di legno consigliato, riferirsi alla tabella delle dimensioni. ATTENZIONE: • Come spessore di legno, usare un legno diritto di spessore uniforme. • Usare viti per attaccare lo spessore di legno alla guida pezzo. Le viti devono essere installate in modo che le teste delle viti siano sotto la superficie dello spessore di legno. • Quando si attacca lo spessore di legno, non girare la base girevole con il manico abbassato. La lama e/o lo spessore di legno vengono danneggiati. 8. Tagli ripetuti della stessa lunghezza (Fig. 38) Per tagliare diversi pezzi della stessa lunghezza dai 220 mm ai 385 mm, l’impiego della piastra di regolazione (accessorio opzionale) rende il lavoro più efficiente. Installare la piastra di regolazione sul supporto (accessorio opzionale) come mostrato nella illustrazione. Allineare la linea di taglio sul pezzo con il lato destro o sinistro della scanalatura sul piano di taglio e, tenendo fermo il pezzo in modo che non si muova, spostare la piastra di regolazione a raso contro l’estremità del pezzo. Fissare poi la piastra di regolazione con la vite. Quando non si usa la piastra di regolazione, allentare la vite e spostarla in modo che non interferisca con il lavoro. NOTA: • L’impiego del gruppo supporti-barre (accessorio opzionale) permette di fare tagli ripetuti della stessa lunghezza di un massimo di 2.200 mm circa. 9. Taglio scanalato (Fig. 39) Si possono eseguire tagli di tipo a zoccolo procedendo come segue: Regolare la posizione del limite inferiore della lama usando la vite di regolazione e il braccio di fermo, per limitare la profondità di taglio della lama. Riferirsi alla sezione “Braccio di fermo” più indietro nel testo. Dopo aver regolato la posizione di limite inferiore della lama, tagliare scanalature parallele lungo la larghezza del pezzo usando il taglio a scorrimento (spinta), come mostrato nella illustrazione. Rimuovere poi il materiale del pezzo tra le scanalature con uno scalpello. Non cercare di eseguire questo tipo di taglio usando lame larghe (spesse) o una lama per zoccoli. C’è pericolo di una perdita di controllo con lesioni. ATTENZIONE: • Rimettere il braccio di fermo sulla sua posizione originale quando si eseguono tagli diversi da quelli scanalati.

Trasporto dell’utensile (Figg. 40 e 41) Accertarsi che l’utensile sia staccato dalla presa di corrente. Fissare la lama all’angolo di taglio a unghia di 0º e girare completamente la base girevole all’angolo di taglio obliquo destro. Fissare i poli di scorrimento dopo aver tirato completamente il carrello verso la guida pezzo. Abbassare completamente il manico e bloccarlo spingendo dentro il perno di fermo. Trasportare l’utensile tenendo entrambi i lati della base, come mostrato nella illustrazione. Rimuovendo i supporti, il sacchetto segatura, ecc., l’utensile può essere trasportato più facilmente.

ATTENZIONE: • Fissare sempre le parti mobili prima di trasportare l’utensile. • Il perno di fermo serve soltanto al trasporto e al deposito dell’utensile, e non deve essere usato per le operazioni di taglio.

MANUTENZIONE ATTENZIONE: • Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di eseguire l’ispezione o la manutenzione. AVVERTIMENTO: • Per ottenere le prestazioni migliori e più sicure, accertarsi sempre che la lama sia affilata e pulita.

Regolazione dell’angolo di taglio Questo utensile è stato regolato e allineato con cura in fabbrica, ma se è stato trattato male, potrebbe essersi disallineato. Se non è allineato correttamente, procedere come segue: 1. Angolo di taglio obliquo Spingere il carrello verso la guida pezzo e stringere le due viti di fermo per fissarlo. Allentare l’impugnatura che fissa la base girevole. Girare la base girevole in modo che l’indice indichi 0° sulla squadra a 45°. Girare poi leggermente la base girevole in senso orario e antiorario per assestarla nella tacca di taglio obliquo di 0°. (Lasciarla com’è se l’indice non indica 0°.) Allentare i bulloni esagonali che fissano la guida pezzo usando la chiave a bussola. (Fig. 42) Abbassare completamente il manico e bloccarlo spingendo dentro il perno di fermo. Squadrare il lato della lama con la faccia della guida pezzo usando un righello triangolare, squadra di riscontro, ecc. Stringere poi saldamente in successione dal lato destro i bulloni esagonali sulla guida pezzo. (Fig. 43) Accertarsi che l’indice indichi 0° sulla scala di taglio a quartabuono. Se l’indice non indica 0°, allentare la vite che fissa l’indice e regolare l’indice in modo che indichi 0°. (Fig. 44)

Angolo di taglio a unghia Angolo di taglio a unghia di 0° Spingere il carrello verso la guida pezzo e stringere le due viti di fermo per fissarlo. Abbassare completamente il manico e bloccarlo spingendo dentro il perno di fermo. Allentare la leva sulla parte posteriore dell’utensile. Girare di due o tre giri in senso antiorario il bullone di regolazione angolo di taglio a unghia di 0° (bullone inferiore) sul lato destro del braccio per inclinare la lama a destra. (Fig. 45) Squadrare con cura il lato della lama con la superficie superiore della base girevole usando il righello triangolare, squadra di riscontro, ecc., girando in senso orario il bullone di regolazione angolo di taglio a unghia di 0°. Stringere poi saldamente la leva. (Fig. 46) Accertarsi che l’indice sul braccio indichi 0° sulla squadra falsa sul supporto braccio. Se non indica 0°, allentare la vite che fissa l’indice e regolare l’indice in modo che indichi 0°. (Fig. 47) Angolo di taglio a unghia di 45° Regolare l’angolo di taglio a unghia di 45° soltanto dopo aver eseguito la regolazione dell’angolo di taglio a unghia di 0°. Per regolare l’angolo di taglio a unghia di 45°, allentare la leva e inclinare completamente la lama a sinistra. Accertarsi che l’indice del braccio indichi 45° sulla squadra falsa sul supporto braccio. Se l’indice non indica 45°, girare il bullone di regolazione angolo di taglio a unghia di 45° (bullone superiore) sul lato destro del braccio finché l’indice indica 45°. (Fig. 48)

Regolazione della posizione della linea laser (Figg. 49 e 50) Modelli LS0714FL, LS0714L AVVERTIMENTO: • Collegando l’utensile alla presa di corrente quando si regola la posizione della linea laser, fare soprattutto attenzione a non schiacciare l’interruttore. Se lo si schiaccia accidentalmente avviando l’utensile, c’è pericolo di lesioni personali. ATTENZIONE: • Mai guardare direttamente il raggio laser. Il raggio laser può danneggiare gli occhi. • Fare attenzione che l’utensile non subisca urti o colpi. Essi possono causare il posizionamento sbagliato della linea laser danneggiando la parte che emette il raggio laser o riducendo la vita dell’utensile.

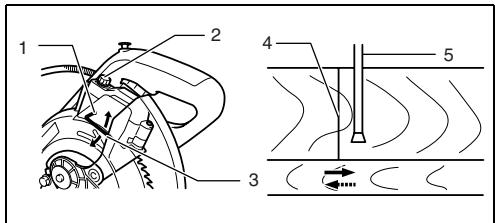

Regolazione della linea laser sul lato sinistro della lama 1

Riferirsi alla sezione “Utilizzo del raggio laser” e regolare la vite di regolazione in modo che la linea di taglio sul pezzo sia allineata con la linea laser. NOTA: • Controllare regolarmente la precisione della posizione della linea laser. • Far riparare l’utensile presso un centro Makita autorizzato nel caso di un qualsiasi difetto dell’unità laser.

Sostituzione del tubo fluorescente (Fig. 51) 3

Modelli LS0714F, LS0714FL Vite di cambio gamma di spostamento vite di regolazione Vite di regolazione Chiave esagonale Linea laser Lama

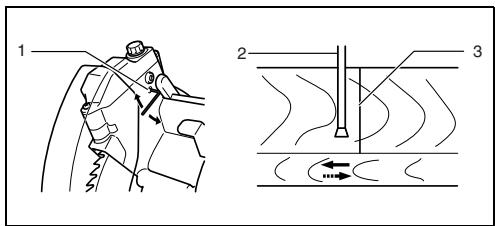

Regolazione della linea laser sul lato destro della lama

ATTENZIONE: • Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di sostituire il tubo fluorescente. • Non usare forza ed evitare di urtare o di graffiare il tubo fluorescente, perché ciò potrebbe causare la rottura del vetro del tubo con pericolo di lesioni a sé e a chi è vicino. • Non toccare per qualche tempo il tubo fluorescente immediatamente dopo averlo usato prima di sostituirlo. C’è pericolo di bruciature. Togliere le viti che fissano la scatola lampadina. Tirar fuori la scatola lampadina spingendo leggermente la sua parte superiore, come mostrato nella illustrazione. Tirar fuori il tubo fluorescente e sostituirlo con uno nuovo originale Makita.

Pulizia della lente della lampadina laser (Figg. 52 e 53) 1 2 3

Vite di cambio gamma di spostamento vite di regolazione Lama Linea laser

Per entrambe le regolazioni, procedere come segue. 1. Accertarsi che l’utensile sia staccato dalla presa di corrente. 2. Tracciare la linea di taglio sul pezzo e metterlo sulla base girevole. A questo punto, non fissare il pezzo con la morsa od altro dispositivo di fissaggio. 3. Abbassare la lama abbassando il manico, e controllare solo dove si trova la linea di taglio e la posizione della lama. (Decidere la posizione di taglio sulla linea di taglio.) 4. Dopo aver deciso la posizione di taglio, rimettere il manico sulla sua posizione originale. Fissare il pezzo con la morsa verticale senza spostarlo dalla posizione precedentemente controllata. 5. Collegare l’utensile alla presa di corrente e schiacciare l’interruttore laser. 6. Regolare la posizione della linea laser come segue. La posizione della linea laser può essere cambiata con il cambiamento della gamma di spostamento della vite di regolazione girando le due viti con la chiave esagonale. (La gamma di spostamento della linea laser è stata regolata in fabbrica entro 1 mm dalla superficie laterale della lama.) Per spostare maggiormente la gamma di spostamento della linea laser dalla superficie laterale della lama, girare le due viti in senso antiorario dopo aver allentato la vite di regolazione. Girare queste due viti in senso orario per spostarla più vicina alla superficie laterale della lama dopo aver allentato la vite di regolazione.

Modelli LS0714FL, LS0714L Se la lente della lampadina laser diventa sporca, oppure se su di essa è rimasta attaccata della segatura in modo che la linea laser non è più visibile, staccare l’utensile dalla presa di corrente e rimuovere e pulire con cura la lente della lampadina laser con un panno morbido bagnato. Per pulire la lente, non usare solventi o pulitori a base di petrolio. Per togliere la lente dalla lampadina laser, rimuovere la lama prima della lente secondo le istruzioni della sezione “Installazione o rimozione della lama”. Usando un cacciavite, allentare, senza rimuoverla, la vite che fissa la lente. Tirar fuori la lente come mostrato nella illustrazione. NOTA: • Se la lente non viene via, allentare ulteriormente la vite e tirar via di nuovo la lente senza rimuovere la vite.

Sostituzione delle spazzole di carbone (Figg. 54 e 55) Rimuovere e ispezionare regolarmente le spazzole di carbone. Sostituirle quando sono consumate fino al limite di usura. Mantenere pulite le spazzole di carbone, che devono potersi muovere liberamente nel portaspazzole. Le spazzole di carbone vanno sostituite entrambe allo stesso tempo. Usare soltanto spazzole di carbone identiche. Per rimuovere le toppo portaspazzole, usare un cacciavite. Togliere le spazzole usurate, inserire le nuove e fissare i tappi del portaspazzole.

Dopo l’uso • Dopo l’uso, togliere i trucioli e la segatura attaccati all'utensile con un panno o uno straccio. Mantenere pulita la protezione della lama facendo riferimento alle spiegazioni di “Protezione della lama”. Oliare le parti mobili con un lubrificante antiruggine. • Se si immagazzina l’utensile, tirare il carrello completamente verso di sé in modo che i pali di scorrimento siano inseriti del tutto all’interno della base. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza Makita usando ricambi Makita.

ACCESSORI ATTENZIONE: • In questo manuale si consiglia di usare questi accessori o ricambi Makita. L'impiego di altri accessori o ricambi potrebbe costituire un pericolo di lesioni. Usare esclusivamente gli accessori o ricambi per il loro scopo specificato. Per maggiori dettagli riguardo a questi accessori, rivolgersi a un centro di assistenza Makita. • • • • • • • • • • • • •

Lame al carburo Gruppo morsa (morsa orizzontale) Morsa verticale Chiave a bussola 10 Set supporti Gruppo supporti Gruppo barre supporti Piastra di regolazione Sacchetto segatura Righello triangolare Bottone di sblocco (2 pezzi) Tubo fluorescente Chiave a bussola

EG-DEKLARATION OM ÖVERENSSTÄMMELSE Under eget ansvar deklarerar vi härmed att denna produkt överensstämmer med följande standardiseringar för standardiserade dokument, EN61029, EN55014, EN61000 i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

ITALIANO NORSK DICHIARAZIONE DI CONFORMITÀ

CON LE NORME DELLA COMUNITÀ EUROPEA EUs SAMSVARS-ERKLÆRING Dichiariamo sotto la nostra sola responsabilità che questo prodotto è conforme agli standard di documenti standardizzati seguenti: EN61029, EN55014, EN61000 secondo le direttive del Consiglio 89/336/CEE e 98/37/CE.

Vi erklærer på eget ansvar at dette produktet er i overensstemmelse med følgende standard i de standardiserte dokumenter: EN61029, EN55014, EN61000, i samsvar med Råds-direktivene, 89/336/EEC og 98/37/EC.

ITALIANO NORSK Rumore e vibrazione

I livelli del rumore pesati secondo la curva A sono: Livello pressione sonora: 92 dB (A) Livello potenza sonora: 105 dB (A) – Indossare i paraorecchi. – Il valore quadratico medio di accellerazione non supera i 2,5m/s2.
