BRUGSANVISNING LS0714FL MAKITA

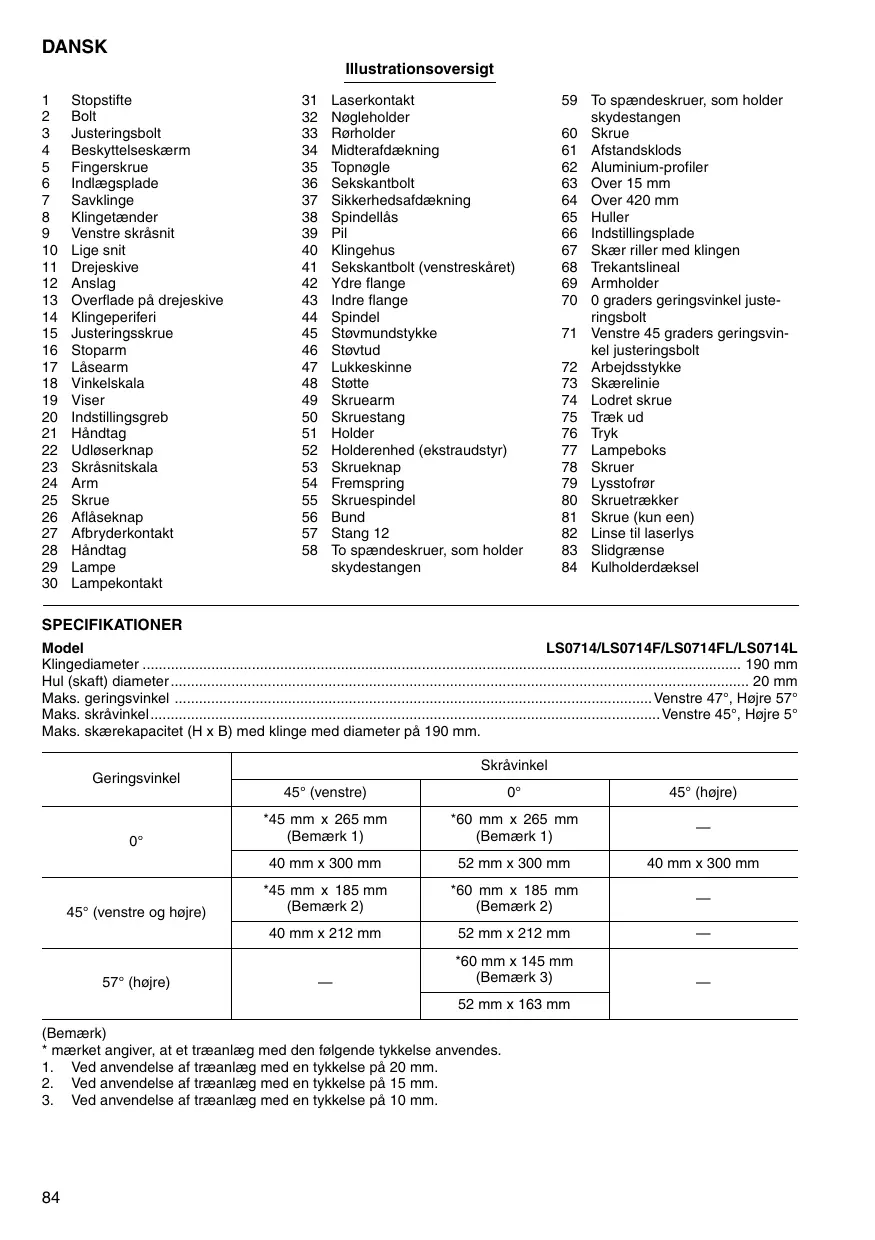

Stopstifte Bolt Justeringsbolt Beskyttelseskærm Fingerskrue Indlægsplade Savklinge Klingetænder Venstre skråsnit Lige snit Drejeskive Anslag Overflade på drejeskive Klingeperiferi Justeringsskrue Stoparm Låsearm Vinkelskala Viser Indstillingsgreb Håndtag Udløserknap Skråsnitskala Arm Skrue Aflåseknap Afbryderkontakt Håndtag Lampe Lampekontakt

31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Laserkontakt Nøgleholder Rørholder Midterafdækning Topnøgle Sekskantbolt Sikkerhedsafdækning Spindellås Pil Klingehus Sekskantbolt (venstreskåret) Ydre flange Indre flange Spindel Støvmundstykke Støvtud Lukkeskinne Støtte Skruearm Skruestang Holder Holderenhed (ekstraudstyr) Skrueknap Fremspring Skruespindel Bund Stang 12 To spændeskruer, som holder skydestangen

59 To spændeskruer, som holder skydestangen 60 Skrue 61 Afstandsklods 62 Aluminium-profiler 63 Over 15 mm 64 Over 420 mm 65 Huller 66 Indstillingsplade 67 Skær riller med klingen 68 Trekantslineal 69 Armholder 70 0 graders geringsvinkel justeringsbolt 71 Venstre 45 graders geringsvinkel justeringsbolt 72 Arbejdsstykke 73 Skærelinie 74 Lodret skrue 75 Træk ud 76 Tryk 77 Lampeboks 78 Skruer 79 Lysstofrør 80 Skruetrækker 81 Skrue (kun een) 82 Linse til laserlys 83 Slidgrænse 84 Kulholderdæksel

SPECIFIKATIONER Model LS0714/LS0714F/LS0714FL/LS0714L Klingediameter 190 mm Hul (skaft) diameter 20 mm Maks. geringsvinkel Venstre 47°, Højre 57° Maks. skråvinkel Venstre 45°, Højre 5° Maks. skærekapacitet (H x B) med klinge med diameter på 190 mm. Skråvinkel Geringsvinkel 45° (venstre)

*60 mm x 265 mm (Bemærk 1)

*60 mm x 185 mm (Bemærk 2)

45° (venstre og højre)

*60 mm x 145 mm (Bemærk 3)

52 mm x 163 mm (Bemærk) * mærket angiver, at et træanlæg med den følgende tykkelse anvendes. 1. Ved anvendelse af træanlæg med en tykkelse på 20 mm. 2. Ved anvendelse af træanlæg med en tykkelse på 15 mm. 3. Ved anvendelse af træanlæg med en tykkelse på 10 mm.

Omdrejninger (ubelastet) 6 000 min–1 Lasertype (LS0714FL/L) Rød laser 650 nm, <1mW (laserklasse 2) Mål (L x B x H)670 mm x 430 mm x 458 mm Nettovægt LS0714: 12,5 kg, LS0714F: 12,8 kg, LS0714FL: 13,1 kg, LS0714L: 13,0 kg • Af hensyn til vort løbende udviklingsprogram forbeholdes ret til ændring af specifikationer uden varsel. • Bemærk: Tekniske data kan variere fra land til land. Tilsigtet anvendelse Denne maskine er beregnet til udførelse af præcis lige afkortning og geringsskæring i træ. Ved brug af passende savklinger kan der også saves i aluminium. Netspænding Maskinen må kun tilsluttes den netspænding, der er angivet på typeskiltet. Maskinen arbejder på enkeltfaset vekselspænding og er dobbeltisoleret iht. de europæiske normer og må derfor tilsluttes en stikkontakt uden jordtilslutning. Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i de medfølgende Sikkerhedsforskrifter.

Brug altid beskyttelsesbriller. Anbring aldrig Deres hænder eller fingre i savklingens bane. Undgå kontakt med klingen, mens denne kører i frihjul. Berøring kan medføre alvorlig tilskadekomst. Anvend ikke saven, hvis beskyttelsesanordningerne ikke er forskriftsmæssigt anbragt. Kontrollér beskyttelsesskærmen for korrekt funktion før hver brug. Anvend ikke saven, hvis beskyttelsesskærmen ikke bevæger sig frit og lukker øjeblikkeligt. Beskyttelsesskærmen må aldrig klemmes eller bindes til åben position. Udfør ikke nogen savninger på frihånd. Emnet skal altid være forsvarligt fastspændt mod drejeskiven og anslaget ved hjælp af skruestikken under alt arbejde med maskinen. Brug aldrig hånden til at holde emnet fast. Tag aldrig fast om og ræk aldrig omkring savklingen. Sluk maskinen og vent indtil savklingen står helt stille, før emnet flyttes eller indstillinger ændres. Træk netstikket ud før der udskiftes klinge eller foretages servicering. Fastgør altid alle bevægelige dele, inden maskinen transporteres. Stopstift, som fastlåser skærehovedet, er kun beregnet til transport- og opbevaringsformål og ikke til nogen form for skæring. Anvend ikke maskinen i nærheden af letantændelige væsker eller gasser. Før maskinen startes, bør De undersøge savklingen omhyggeligt for eventuelle brud eller anden beskadigelse. Revnede eller på anden måde beskadigede savklinger skal straks udskiftes. Anvend kun flanger, der er anbefalet til brug med denne maskine. Behandl aksel, flanger (specielt anlægsflanger) og bolte med omhu. Beskadigelse af disse dele kan medføre beskadigelse af savklingen.

14. Sørg for, at drejeskiven er fastlåst og ikke bevæger sig under brug. 15. Af hensyn til Deres sikkerhed bør affald og smådele fjernes fra drejeskivens overflade, før arbejdet påbegyndes. 16. Undgå at skære i søm. Fjern alle søm fra emnet, før arbejdet påbegyndes. 17. Forvis Dem om, at spindellåsen er løsnet, før De starter maskinen. 18. Sørg for, at savklingen ikke rører drejeskiven i nederste position. 19. Hold godt fast i grebet. Saven kan ved start og stop bevæge sig let op og ned. 20. Sørg for, at savklingen ikke er i berøring med emnet, før maskinen startes. 21. Før maskinen anvendes på emnet, skal den løbe i tomgang et stykke tid. Undersøg om der forekommer vibrationer eller rystelser, der kan være forårsaget af forkert montage eller manglende afbalancering af savklingen. 22. Påbegynd først savningen, når maskinen er oppe på fulde omdrejninger. 23. Afbryd straks anvendelsen, hvis De bemærker noget unormalt under brugen. 24. Forsøg aldrig at fastlåse afbryderen i “on” stillingen. 25. Vær altid på vagt; især under gentaget, monotont arbejde. Det er farligt at blive lullet ind i en falsk følelse af sikkerhed. Savklingerne er meget farlige. 26. Anvend altid kun det tilbehør, der er anbefalet i denne brugsanvisning. Anvendelse af upassende tilbehør, eksempelvis slibeskiver, kan medføre tilskadekomst. 27. Anvend ikke saven til at skære andet end aluminium, træ eller lignende materialer. 28. Tilslut en afkorter-geringssav til en støvopsamlende anordning, når der saves. 29. Vælg savklinger, der passer til det materiale, der skal skæres. 30. Vær omhyggelig, når der skal laves notning. 31. Udskift indlægspladen, når den bliver slidt. 32. Anvend ikke savklinger, der er fremstillet af hurtigstål. 33. Støv frembragt under anvendelse kan indeholde kemikalier, der er kendte for at kunne fremkalde kræft, give medfødte defekter eller anledning til anden skade på forplantningsevnen. Nogle eksempler på disse kemikalier er: • bly fra materialer, der er malet med blyholdigt maling • arsenik eller chrom fra kemisk behandlet tømmer. Risikoen i forbindelse med udsættelse for disse kemikalier afhænger af, hvor ofte De udfører denne type arbejde. For at reducere udsættelse for disse kemikalier bør De: arbejde i veludluftede områder og med anvendelse af godkendt sikkerhedsudstyr, såsom støvmasker, der er specielt konstrueret til at filtrere mikroskopiske partikler.

34. For at reducere den frembragte mængde støv bør De sikre, at savklingen altid er skarp og ren. 35. Operatøren skal være tilstrækkelig øvet i anvendelse, justering og operation af maskinen. 36. Anvend korrekt skærpede savklinger. Overhold den maksimale hastighed, der er angivet på savklingen. 37. Undlad at fjerne nogen form for afskær eller andre dele af emnet fra skæreområdet, så længe maskinen kører og savhovedet ikke er i hvileposition.

MONTERING Hvis beskyttelsesskærmen er meget snavset og der ikke kan ses tydeligt gennem skærmen, anvendes den medfølgende topnøgle til at løsne den sekskantbolt, der holder midterafskærmningen på plads. Løsn sekskantbolten ved at dreje den mod uret og hæv beskyttelsesskærmen og midterafskærmningen. Med beskyttelsesskærmen anbragt på denne måde, er det lettere at udføre en mere effektiv rengøring. Når rengøringen er færdig, udføres den beskrevne procedure i omvendt orden, og sekskantbolten spændes til. Fjern ikke den fjeder, der holder beskyttelsesskærmen. Hvis beskyttelsesskærmen i tidens løb bliver misfarvet på grund af alder eller ultraviolet stråling, bør De kontakte et Makita-servicecenter for at få en ny beskyttelsesskærm. DE MÅ ALDRIG OMGÅ ELLER AFMONTERE BESKYTTELSESSKÆRMEN.

Placering af indlægsplader (Fig. 6 og 7)

Når maskinen afsendes fra fabrikken, er håndtaget låst i den sænkede stilling af stopstiften. Frigør stopstiften ved at sænke håndtaget langsomt og trække stopstiften ud. (Fig. 1) Denne maskine bør altid befæstes med to bolte til en plan og stabil overflade med brug af de bolthuller, som findes i maskinens bund. Dette vil forhindre, at maskinen tipper med personskade til følge. (Fig. 2) Drej justeringsbolten i retningen med eller mod uret, så den kommer i berøring med gulvfladen, hvorved maskinen holdes stabil. (Fig. 3)

Denne maskine er udstyret med indlægsplader i drejeskiven med det formål at minimere slitage på afslutningssiden af en savning. Indlægspladerne er fra fabrikken indstillet således, at savklingen ikke kommer i berøring med indlægspladerne. Indstil indlægspladerne inden brugen på følgende måde: Tag først maskinen ud af forbindelse. Løsn alle de skruer (2 hver i venstre og højre side), som fastholder indlægspladerne. Stram kun skruerne så meget, at indlægspladerrne stadig nemt kan flyttes med hånden. Sænk håndtaget helt og tryk stopstiften ind for at låse håndtaget i den nederste stilling. Løsn de to spændeskruer, som fastholder skydestængerne. Træk slæden helt imod Dem. Indstil indstillingspladerne således, at de lige netop berører siderne af klingetænderne. Stram de forreste skruer (stram ikke for meget). Skub slæden helt mod anslaget og indstil indlægspladerne således, at de lige netop berører siderne af klingetænderne. Stram de bageste skruer (stram ikke for meget). Frigør stopstiften, når indlægspladerne er indstillet og hæv håndtaget. Stram derefter alle skruerne godt til.

GEM DISSE INSTRUKTIONER.

FUNKTIONSBESKRIVELSE FORSIGTIG: • Kontroller altid, at maskinen er slået fra og at netstikket er trukket ud, før der udføres justeringer eller inden funktioner kontrolleres på denne maskine.

Beskyttelsesskærm (Fig. 4 og 5) Når De sænker håndtaget, hæver beskyttelsesskærmen sig automatisk. Beskyttelsesskærmen er udstyret med en fjeder, så den vender tilbage til udgangspositionen, når savningen er færdig og håndtaget hæves. BESKYTTELSESSKÆRMEN MÅ ALDRIG SÆTTES UD AF FUNKTION OG FJEDEREN PÅ SKÆRMEN MÅ ALDRIG FJERNES. I Deres egens sikkerheds interesse bør De altid holde beskyttelsesskærmen i forskriftsmæssig stand. Uregelmæssigheder i beskyttelsesskærmens gang bør straks korrigeres. BRUG ALDRIG MASKINEN, HVIS BESKYTTELSESSKÆRMEN ELLER FJEDEREN HAR LIDT SKADE, ER DEFEKT ELLER MANGLER. DETTE ER MEGET FARLIGT OG KAN FØRE TIL ALVORLIG PERSONSKADE. Hvis den transparente beskyttelsesskærm bliver snavset eller der sidder så meget savsmuld på den, at savklingen ikke længere kan ses tydeligt, skal De tage saven ud af forbindelse og rengøre beskyttelsesskærmen med en fugtig klud. Benyt ikke opløsningsmidler eller rengøringsmidler på petroleumsbasis på plasticskærmen.

FORSIGTIG: • Før og efter ændring af skråvinklen skal indlægspladerne altid indstilles som beskrevet herover.

Sikring af maksimal skæredybde (Fig. 8 og 9) Denne maskine er på fabrikken indstillet til at give den maksimale skæredybde med en 190 mm savklinge. Når der monteres en ny savklinge, skal den nedre grænseposition på klingen altid kontrolleres, og såfremt det er påkrævet, justeres som beskrevet herunder: Tag først maskinen ud af forbindelse ved at trække netstikket ud. Skub slæden helt mod anslaget og sænk håndtaget fuldstændigt. Anvend en topnøgle til at dreje justeringsbolten, indtil klingeperiferien stikker en smule længere ned end overfladen på drejeskiven på det sted, hvor fronten på anslaget møder overfladen på drejeskiven. Stadig med netstikket trukket ud, drejes savklingen med hånden, mens håndtaget holdes helt nede. Sørg for, at savklingen ikke berører nogen del af den nederste bund. Juster om nødvendigt en smule. FORSIGTIG: • Efter montering af en ny savklinge skal man altid sikre sig, at klingen ikke er i kontakt med nogen del af den nedre bund, når håndtaget er fuldstændig sænket. Udfør altid dette med netstikket trukket ud.

Stoparm (Fig. 10) Klingens nedre grænseposition kan nemt indstilles med stoparmen. For at indstille den, drejes stoparmen i pilens retning som vist på illustrationen. Indstil justeringsskruen således, at klingen stopper i den ønskede position, når håndtaget sænkes helt.

Justering af geringssnit (Fig. 11) Løsn indstillingsgrebet ved at dreje det mod uret. Drej drejeskiven, mens låsearmen holdes nede. Når grebet er flyttet til den position, hvor viseren står ud for den ønskede vinkel på vinkelskalaen, fastgøres indstillingsgrebet ved at dreje det med uret. FORSIGTIG: • Når drejeskiven drejes, skal håndtaget være helt hævet. • Efter ændring af geringsvinklen, skal drejeskiven altid sikres ved at indstillingsgrebet spændes stramt til.

Justering af skråvinklen (Fig. 12 og 13) For at justere vinklen ved skråsnit, løsnes håndtaget på bagsiden af maskinen i retningen mod uret. Tryk håndtaget mod venstre for at kippe savklingen, indtil viseren står ud for den ønskede vinkel på skråsnitskalaen. Stram derefter håndtaget for at holde armen på plads. For at kippe savklingen mod højre, skal man trykke på udløserknappen på bagsiden af maskinen, mens man kipper klingen en smule mod venstre, efter at håndtaget er frigjort. Med udløserknappen nedtrykket, kippes savklingen derefter mod højre. FORSIGTIG: • Når savklingen kippes, skal håndtaget altid være helt hævet. • Efter ændring af skråvinklen skal håndtaget altid sikres ved at det strammes i retningen med uret. • Husk, når skråvinklerne ændres, at placere indlægspladerne korrekt som forklaret i afsnittet “Placering af indlægsplader”.

Indstilling af håndtagets position (Fig. 14) Håndtaget stilling kan skiftes ved hver vinkel 30°, hvis håndtaget ikke giver en fuldstændig stramning. Løsn og fjern den skrue, der holder håndtaget på bagsiden af maskinen. Fjern håndtaget og monter det igen på en sådan måde, at det er en smule over niveau. Fastgør håndtaget godt med skruen.

Afbryderfunktion FORSIGTIG: • Før netstikket sættes i en stikkontakt, bør det altid kontrolleres, at afbryderkontakten fungerer korrekt og returnerer til “OFF”-stillingen, når den slippes. • Når maskinen ikke anvendes, fjernes aflåseknappen og opbevares på et sikkert sted. Dette forhindrer, at uvedkommende anvender maskinen. • Tryk ikke hårdt på afbryderkontakten uden at trykke aflåseknappen ind. Dette kan ødelægge afbryderkontakten. For lande i Europa (Fig. 15) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen forsynet med en aflåseknap. Maskinen startes ved at man skubber håndtaget til venstre, trykker aflåseknappen ind og derefter trykker på afbryderkontakten. Slip afbryderkontakten for at stoppe.

For alle lande udenfor Europa (Fig. 16) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen udstyret med en aflåseknap. Maskinen startes ved at man, trykker aflåseknappen ind og derefter trykker på afbryderkontakten. Slip afbryderkontakten for at stoppe. ADVARSEL: • Anvend ALDRIG maskinen, hvis afbryderkontakten ikke fungerer som den skal. Enhver maskine med en afbryderkontakt, der ikke virker, er MEGET FARLIG og skal repareres før yderligere anvendelse. • Af sikkerhedsårsager er denne maskine forsynet med en aflåseknap, der forhindrer utilsigtet start af maskinen. Anvend ALDRIG maskinen, hvis den kører blot ved at De trykker på afbryderkontakten, uden at der først er trykket på aflåseknappen. Indlever maskinen til et Makita servicecenter til reparation FØR yderligere anvendelse. • De må ALDRIG tape aflåseknappen fast eller omgå aflåseknappens formål og funktion.

Tænding af lamperne (Fig. 17) Gælder model LS0714F, LS0714FL FORSIGTIG: • Denne lampe er ikke vandtæt. Vask ikke lampen med vand og anvend den ikke på steder med fugt. Det kan medføre elektrisk stød og røg. • Berør ikke lampens linse, mens lampen er tændt, og umiddelbart efter at den er slukket, da linsen er meget varm. Berøring af den varme linse kan give forbrændinger. • Udsæt ikke lampen for voldsomme fysiske påvirkninger, da dette kan bevirke, at den lider skade og at dens levetid afkortes. • Lad ikke lysstrålen falde direkte i øjnene. Det kan give øjensmerter eller øjenskader. • Tildæk ikke lampen med klæde, karton, pap eller lignende materialer, mens lampen er tændt, da dette kan føre til brand. Tryk på den øverste del af afbryderen for at tænde lyset og på den nederste del for at slukke det. Flyt lampen for at oplyse et andet område. BEMÆRK: • Benyt en tør klud til at tørre snavs af lampens linse. Undgå at ridse lampens linse, da det kan medføre reduceret lysstyrke.

Anvendelse af laserstråler (Fig. 18 og 19) Gælder model LS0714FL, LS0714L FORSIGTIG: • Se aldrig ind i laserstrålen. Direkte bestråling kan føre til øjenskader. For at aktivere laserstrålen, skal De trykke på den øverste del (I) af afbryderen. Tryk på den nederste del (O) for at afbryde. Laserlinien kan skiftes til enten venstre eller højre side af savklingen ved at man justerer skruen som vist herunder. 1. Løsn justeringsskruen ved at dreje den i retningen mod uret. 2. Med justeringsskruen løsnet skydes justeringsskruen mod højre eller venstre så langt som den kan komme. 3. Stram justeringsskruen godt til i den psosition, hvor den holder op med at glide.

Laserlinien er på fabrikken indstillet således, at den er placeret indenfor 1 mm fra siden af klingens overflade (skæreposition). BEMÆRK: • Hvis laserlinien er utydelig og næsten usynlig på grund af direkte sol i det indendørs eller udendørs vindue, skal der findes et nyt arbejdssted, som ikke er udsat for direkte sol.

Indstilling af laserlinien (Fig. 20) Laserlinien kan flyttes til enten venstre eller højre side af klingen, alt efter skæremetoden. Vi henviser til forklaringen med overskriften “Anvendelse af laserstråler” angående metoden til flytning. BEMÆRK: • Anvend træanlæg mod anslaget, når skærelinien sættes ud for laserlinien på siden af anslaget ved kombineret snit (skråvinkel 45 grader og geringsvinkel til højre 45 grader). A) Når den korrekte størrelse på venstre side af arbejdsstykket er opnået • Flyt laserlinien til venstre side af klingen. B) Når den korrekte størrelse på højre side af arbejdsstykket er opnået • Flyt laserlinien til højre side af klingen. Sæt skærelinien på arbejdsstykket på linie med laserlinien.

SAMLING Sæt beskyttelsesskærmen og midterafdækningen tilbage på plads. Stram dernæst sekskantbolten til i retningen med uret for at holde midterafdækningen på plads. Frigør håndtaget fra dets hævede position ved at trække i stopstiften. Sænk håndtaget for at sikre, at beskyttelsesskærmen bevæger sig på korrekt vis. Sørg for, at spindellåsen er udløst, før der saves. (Fig. 25 og 26)

Støvpose (Fig. 27) Anvendelse af støvposen giver et renere arbejdsmiljø og gør det nemmere at opsamle støv. Støvposen sættes på ved at posens mundstykke sættes over støvmundstykket. Når støvposen er cirka halvt fyldt, tages den af maskinen og lukkeskinnen trækkes ud. Tøm støvposen og bank let på den, så de støvpartikler, der har samlet sig på de indvendige flader og som kan nedsætte effektiviteten af støvopsamlingen, fjernes. BEMÆRK: Hvis De tilslutter en Makita-støvsuger til denne maskine, kan en renere og mere udsugning opnås.

Fastspænding af arbejdsstykket (Fig. 28) ADVARSEL: • Det er meget vigtigt altid at fastspænde arbejdsstykket godt og stramt med skruestikken. Gøres dette ikke, kan maskinen lide skade og/eller arbejdsstykket kan blive ødelagt. PERSONSKADE KAN BLIVE RESULTATET. Efter anvendelse af maskinen, må savklingen IKKE hæves, før den er stoppet fuldstændigt.

Topnøglen opbevares som vist på illustrationen. Tag topnøglen ud af nøgleholderen, når den ikke skal anvendes. Sæt den tilbage i nøgleholderen, når den ikke skal anvendes mere.

FORSIGTIG: • Ved skæring af lange arbejdsstykker bør der benyttes oplæggerforlængere, der har samme højde som drejeskivens overflade. Forlad Dem ikke udelukkende på den lodrette og og vandrette skruestik, når arbejdsstykket spændes fast. Tynde materialer har en tendens til at bøje. Understøt altid et arbejdsstykke i hele dets længde, så det undgås at klingen klemmes fast med TILBAGESLAG som resultat.

Montering og afmontering af savklingen

Lodret skruestik (Fig. 29)

FORSIGTIG: • Sørg altid for, at maskinen er slukket og at netledningen er taget ud af forbindelse, inden der foretages noget arbejde på selve maskinen.

Opbevaring af topnøgle (Fig. 21)

FORSIGTIG: • Sørg altid for, at maskinen er slukket og taget ud af forbindelse, før savklingen monteres eller afmonteres. • Anvend kun den topnøgle, som er leveret af Makita, til at montere og afmontere savklingen. Anvendelse af andre topnøgler kan medføre en for hård eller for let tilspænding af sekskantbolten. Dette kan medføre personskade. Lås håndtaget i den hævede stilling ved at trykke stopstiften ind. (Fig. 22) For at afmontere savklingen anvendes topnøglen til at løsne den sekskantbolt, der holder midterafdækningen, ved at dreje den i retningen mod uret. Løft beskyttelsesskærmen og midterafdæksningen. (Fig. 23) Tryk på spindellåsen, så spindelen låses, og anvend topnøglen til at løsne sekskantbolten i retningen med uret. Fjern derefter sekskantbolten, den ydre flange og savklingen. (Fig. 24) For at montere savklingen sættes denne på spindelen, idet De forvisser Dem om, at pilens retning på savklingen stemmer overens med pilens retning på klingehuset. Monter den ydre flange og sekskantbolten. Benyt derefter topnøglen til at spænde sekskantbolten (venstreskåret gevind) fast ved at dreje den mod uret, mens der trykkes på spindellåsen.

Den lodrette skruestik kan monteres i to positioner i enten den venstre eller højre side af anslaget eller holderenheden (ekstraudstyr). Sæt skruestangen ind i hullet på anslaget eller holderenheden og stram skruen til for at holde skruestangen på plads. Indstil skruearmen efter arbejdsstykkets tykkelse og form og fastspænd den ved at stramme skruen. Hvis skruen til fastspænding af skruearmen kommer i kontakt med anslaget, skal skruen monteres på den modsatte side af skruearmen. Sørg for, at ingen del af maskinen kommer i kontakt med skruestikken, når håndtaget sænkes helt og slæden skubbes eller trækkes hele vejen. Hvis nogen dele berører skruestikken, bør skruearmen genindstilles. Tryk arbejdsstykket fladt mod anslaget og drejeskiven. Juster arbejdsstykket til den ønskede skråsnitposition og fastgør det ved at stramme skrueknappen. FORSIGTIG: • Arbejdsstykket bør være helt fastspændt mod drejeskiven og anslaget med skruestikken under al arbejde.

Vandret skruestik (ekstraudstyr) (Fig. 30) Den vandrette skruestik kan monteres enten på venstre side af bunden. Ved at dreje skrueknappen i retningen mod uret, frigøres skruen og skruespindelen kan bevæges hurtigt ind og ud. Ved at dreje skrueknappen i retningen med uret, holdes skruen på plads. Arbejdsstykket fastholdes ved at man drejer skrueknappen forsigtigt i retningen med uret, indtil fremspringet når den øverste position. Spænd derefter godt til. Hvis skrueknappen tvinges ind eller trækkes ud, mens den drejer i retningen med uret, kan fremspringet stoppe i en vinkel. I dette tilfælde skal skrueknappen drejes tilbage i retningen mod uret, indtil skruen frigøres, inden den igen drejes forsigtigt i retningen med uret. Den maksimale bredde af arbejdsstykket, som kan fastspændes med den vandrette skruestik, er 120 mm. FORSIGTIG: • Fastspænd kun arbejdsstykket, når fremspringet er i den øverste position. Forsømmelse af dette kan resultere i, at arbejdsemnet ikke fastspændes ordentligt. Dette kan igen bevirke, at arbejdsstykket slynges bort, hvilket kan beskadige klingen eller medføre, at man mister kontrollen over maskinen. Dette kan resultere i PERSONSKADE.

Holdere og holderenhed (esktraudstyr) (Fig. 31 og 32) Holderne og holderenheden kan monteres på begge sider, hvilket er ideelt til at holde arbejdsstykket vandret. Monter dem som vist på illustrationen. Stram derefter skruerne godt til for at fastgøre holderne og holderenheden. Når der skæres i lange arberjdsstykker, skal holderstangenheden (ekstraudstyr) anvendes. Det udgøres af to holdere og to stænger. FORSIGTIG: • Understøt altid lange arbejdsstykker, så de holdes i plan med oversiden af drejeskiven, så der opnås præcise snit og det ikke risikeres, at operatøren mister kontrollen over maskinen.

ANVENDELSE FORSIGTIG: • For brugen bør håndtaget altid frigøres fra den nederste stilling ved at man trækker i stopstiften. • Sørg for, at savklingen ikke berører emnet etc., inden maskinen startes. • Læg ikke for meget tryk på håndtaget, når der saves. Et for kraftigt tryk kan resultere i overbelastning af motoren og/eller formindsket saveeffektivitet. Tryk kun håndtaget ned med så megen kraft, som der kræves for at udføre ubesværet savning og uden at klingens hastighed reduceres ret meget. • Tryk forsigtigt håndtaget ned for at udføre savningen. Hvis håndtaget trykkes ned med magt, eller hvis det udsættes for sidelæns tryk, vil savklingen vibrere og efterlade mærker (savmærker) på arbejdsstykket, ligesom savningen ikke vil blive nøjagtig. • Ved glidende snit skal slæden forsigtigt skubbes mod anslaget uden at stoppe. Hvis slæden stoppes under savningen, vil der komme et mærke på arbejdsstykket og savningen vil desuden ikke være nøjagtig.

1. Savning ved tryk (små arbejdsstykker) (Fig. 33) Arbejdsstykker op til 50 mm i højden og 97 mm i bredden kan saves på følgende måde. Skub slæden helt mod anslaget og stram de to spændeskruer, som holder skydestængerne, i retningen med uret for at fastspænde slæden. Fastspænd arbejdsstykket med skruestikken. Tænd for maskinen, uden at klingen kommer i kontakt, og vent til klingen er kommet op på fulde omdrejninger, inden sænkning. Sænk derefter grebet til den helt sænkede position for at skære arbejdsstykket. Når savningen er færdig, slukkes maskinen, hvorefter De skal VENTE TIL SAVKLINGEN STÅR HELT STILLE, før savbladet bringes tilbage til den helt hævede position. FORSIGTIG: • Stram de to spændeskruer, som holder skydestængerne, i retningen med uret, så slæden ikke flytter sig under arbejdet. Utilstrækkelig stramning kan forårsage pludseligt tilbageslag af klingen. Dette kan resultere i PERSONSKADE. 2.

Savning ved gliden (tryk) (skæring af brede arbejdsstykker) (Fig. 34) Løsn de to spændeskruer, som holder skydestængerne, i retningen mod uret, så slæden kan glide frit. Fastspænd arbejdsstykket med skruestikken. Træk slæden helt imod dig. Tænd for maskinen, uden at klingen kommer i kontakt med arbejdsstykket og vent, indtil klingen er kommet op på fuld hastighed. Tryk håndtaget ned og SKYD SLÆDEN MOD ANSLAGET OG GENNEM ARBEJDSSTYKKET. Afbryd maskinen, når skæringen er færdig, og VENT TIL SAVKLINGEN STÅR HELT STILLE, inden De sætter klingen tilbage til den øverste position. FORSIGTIG: • Når der udføres savning ved gliden, skal De FØRST TRÆKKE SLÆDEN HELT IMOD DEM og trykke håndtaget ned til den nederste position og derefter SKUBBE SLÆDEN MOD ANSLAGET. BEGYND ALDRIG SKÆRINGEN, HVIS SLÆDEN IKKE ER TRUKKET HELT IMOD DEM. Hvis De udfører savning, uden at trække slæden helt imod Dem eller hvis De udfører skråsnittet i retningen mod Dem, kan der opstå pludseligt tilbageslag af savklingen med PERSONSKADE til følge. • Udfør aldrig savning ved gliden med håndtaget låst i den nederste position ved at trykke på stopstiften. • Løsn aldrig spændeskruen, som fastholder slæden, mens savklingen roterer. Dette kan resultere i alvorlig tilskadekomst. 3. Geringssnit Vi henviser til det tidligere afsnit “Justering af geringsvinklen”.

4. Skråsnit (Fig. 35) Løsn armen og vip savklingen for at indstille vinklen til skråsnit. (Vi henviser til det tidligere afsnit “Justering af skråsnit”). Sørg for at spænde armen godt fast igen, så skråsnitvinklen ikke ændrer sig. Fastspænd arbejdsstykket i skruestikken. Kontroller, at slæden er trukket helt tilbage mod Dem. Tænd for maskinen uden at savklingen berører arbejdsstykket og vent, til klingen er kommet op på fulde omdregninger. Sænk derefter forsigtigt håndtaget til den laveste position, mens der lægges tryk parallelt med savklingen og SKUB SLÆDEN MOD ANSLAGET FOR AT SKÆRE ARBEJDSEMNET. Når skæringen er afsluttet, skal De slukke for maskinen og VENTE TIL SAVKLINGEN STÅR HELT STILLE, før savklingen bringes tilbage til dens øverste position.

7. Træanlæg (Fig. 37) Anvendelse af træanlæg hjælper med til opnåelse af snit, der er fri for splinter. Fastgør et træanlæg til anslaget ved hjælp af hullerne i anslaget. Se illustrationen angående målene for et foreslået træanlæg.

FORSIGTIG: • Sørg altid for, at klingen bevæger sig ned i skråsnittets retning, når der udføres skråsnit. Hold hænderne væk fra savklingens bane. • Når der udføres skråsnit, kan der opstå en situation, hvor det afskårne stykke hviler mod siden af savklingen. Hvis savklingen hæves, mens den stadig roterer, kan dette fraskær blive fanget i savklingen, og små stykker fraskær kan blive slynget væk, hvilket er meget farligt. Savklingen må KUN hæves, efter at den er stoppet fuldstændingt. • Når håndtaget trykkes ned, skal dette gøres samtidigt med at savklingen trykkes ned. Hvis trykket ikke er parallelt med savklingen under en skæring, kan savklingens vinkel ændre sig, hvorved skærenøjagtigheden vil blive forrringet.

8. Savning af ensartede længder (Fig. 38) Når der skæres flere stykker materiale af samme længde, rækkende fra 220 mm til 385 mm, lettes bearbejdningen ved anvendelse af en indstillingsplade (ekstraudstyr). Monter indstillingspladen på holderen (ekstraudstyr) som vist på illustrationen. Ret snitlinien på arbejdsstykket ind efter enten den venstre eller højre side af slidsen i indlægspladen. Mens arbejdsstykket holdes ubevægeligt, bringes indstillingspladen i flugt med enden af arbejdsstykket. Fastgør derefter indstillingspladen med skruen. Når indstillingspladen ikke anvendes, løsnes skruen, og indstillingspladen drejes væk, så den ikke er i vejen.

5. Kombineret snit Kombineret snit er betegnelsen for den proces, hvor der frembringes en skråvinkel, samtidig med at der laves en geringsvinkel i arbejdsstykket. Kombineret snit kan udføres i en vinkel som vist i nedenstående tabel. Geringsvinkel

Venstre og højre 45°

Se forklaringerne i “Savning ved tryk”, “Savning ved gliden”, “Geringssnit” og “Skråsnit”, når der skal udføres kombineret savning. 6. Skæring af aluminium-profiler (Fig. 36) Når aluminium-profiler fastspændes, skal der anvendes afstandsklodser eller nogle stykker affaldstræ som vist på illustrationen for at forhindre, at aluminiumet bliver bøjet eller beskadiget. Anvend skæreolie, når der skæres aluminium-profiler, for at forhindre, at der sætter sig aluminium på savklingen. FORSIGTIG: • Forsøg aldrig at skære tykke eller runde aluminiumprofiler. Tykke aluminium-profiler kan løsne sig under arbejdet, og runde profiler kan ikke fastspændes godt nok med denne maskine.

FORSIGTIG: • Anvend et lige stykke træ med ensartet tykkelse som træanlæg. • Anvend skruer til at montere træanlægget på anslaget. Skruerne skal anbringes således, at skruernes hoveder ikke stikker op over overfladen af træanlægget. • Når træanlægget er monteret, må De ikke dreje bunden med håndtaget sænket. Klingen og/eller træanlægget vil i så fald lide skade.

BEMÆRK: • Anvendelse af holderstangenheden (ekstraudstyr) muliggør savning af ensartede længder op til cirka 2 200 mm. 9. Notskæring (Fig. 39) En skæring af frisetyper kan udføres ved at man går frem som følger: Indstil den nedre grænseposition for klingen ved hjælp af justeringsskruen og stoparmen for at begrænse savklingens skæredybde. Se det tidligere afsnit “Stoparm”. Når klingens nedre grænseposition er indstillet, skæres parallelle noter langs arbejdsstykket med anvendelse af savning ved gliden (tryk) som vist på illustrationen. Fjern derefter materialet mellem noterne med en mejsel. Forsøg ikke at udføre denne type skæring ved hjælp af brede (tykke) klinger eller en friseklinge. Der vil i så fald være risiko for, at De mister kontrollen over maskinen og kommer til skade. FORSIGTIG: • Sørg altid for at sætte stoparmen tilbage til udgangsstillingen, når De udfører andet end notskæring.

Transport af maskinen (Fig. 40 og 41) Sørg for, at maskinen er taget ud af strømforbindelse. Fastgør klingen i 0° til skråsnit og drej bunden til højre til fuld geringsvinkel. Fastgør skydestængerne efter at De har trukket slæden helt mod Dem. Sænk håndtaget helt og lås det i den nederste position ved at trykke stopstiften ind. Bær maskinen ved at holde i begge sider af maskinens bund som vist på illustrationen. Hvis De fjerner holderne, støvposen etc. bliver det nemmere at bære maskinen. FORSIGTIG: • Fastgør altid alle bevægelige dele, før maskinen transporteres.

• Stopstiften er beregnet til at bruges, når maskinen bæres og ved opbevaring. Den er ikke til brug ved savning.

VEDLIGEHOLDELSE FORSIGTIG: • Sørg altid for, at maskinen er slået fra og taget ud af forbindelse, før der udføres eftersyn eller vedligeholdelse. ADVARSEL: • Sørg altid for, at klingen er skarp og ren, så dens ydelse blive bedst mulig og sikkerhedsmæssigt forsvarlig.

Indstilling af skærevinklen Denne maskine er omhyggeligt indstillet og justeret på fabrikken, men indstillingerne kan ændre sig under transport og brug. De kan selv foretage indstillinger, som beskrevet herunder, hvis maskinen ikke er indstillet korrekt. 1. Geringsvinkel Skub slæden mod anslaget og stram de to spændeskruer for at fastspænde slæden. Løsn grebet, som holder drejeskiven. Drej drejeskiven, så viseren kommer til at stå ud for 0° på vinkelskalaen. Drej derefter en smule i retningen med og mod uret for at stille drejeskiven i 0° mærket. (Lad den være som den er, hvis viseren ikke står ud for 0°). Løsn sekskantboltene, som holder anslaget, med topnøglen. (Fig. 42) Sænk håndtaget helt og lås det i den nederste position ved at skubbe stopstiften ind. Sæt savklingens side i en ret vinkel til anslagets forside ved hjælp af en trekantslineal, anslagsvinkel etc. fastspænd sekskantboltene på anslaget, begyndende fra højre. (Fig. 43) Sørg for at viseren står ud for 0° på vinkelskalaen. Hvis den ikke gør det, løsnes skruen, som holder viseren, og viseren justeres. (Fig. 44) 2. 1.

Skråvinkel 0° skråvinkel Skub slæden mod anslaget og stram de to spændeskruer for at fastspænde slæden. Sænk håndtaget fuldstændigt og lås det i den laveste position ved at skubbe stopstiften ind. Løsn håndtaget på bagsiden af maskinen. Drej justeringsbolten til justering af 0° skråvinkel på højre side af armen to eller tre gange i retningen mod uret for at hælde savklingen mod højre. (Fig. 45) Sæt omhyggeligt savklingens side i en ret vinkel til overfladen af drejeskiven ved hjælp af en trekantslineal, anslagsvinkel etc. ved at dreje skråvinkeljusteringsbolten til 0° skråvinkel i retningen med uret. Fastspænd derefter armen godt. (Fig. 46) Sørg for, at viseren på armen står ud for 0° på vinkelskalaen på armholderen. Hvis den ikke gør det, løsnes skruen, som holder viseren, og viseren justeres, så den står ud for 0°. (Fig. 47) 45° skråvinkel Indstil kun 45° skråvinklen efter først at have udført justeringen for 0° skråvinklen. Indstil 45° skråvinklen ved at løsne håndtaget og hælde klingen helt til venstre. Sørg for, at viseren på armen står ud for 45° på vinkelskalaen på armholderen. Hvis den ikke gør det, drejes 45° skråvinkeljusteringsbolten på højre side af armholderen, indtil viseren står ud for 45°. (Fig. 48)

Indstilling af laserliniens position (Fig. 49 og 50) Gælder model LS0714FL, LS0714L ADVARSEL: • Da maskinen er i strømforbindelse, når positionen af laserlinien indstilles, skal der udvises den størst mulige forsigtighed, specielt ved anvendelse af afbryderen. Hvis afbryderen aktiveres ved et uheld, kan maskinen starte og operatøren kan komme til skade. FORSIGTIG: • Se aldrig direkte ind i laserstrålen. Direkte udsættelse for laserstråling er farligt for synet. • Udsæt aldrig maskinen for stød eller fysiske påvirkninger. Dette kan bevirke, at laserliniens position bliver fejlagtig, at laserstrålens udsendingsdel beskadiges og at maskinens levetid afkortes. Under indstilling vil laserlinien ses på venstre side af savklingen

Skrue til ændring af justeringsskruens flytbare område Justeringsskrue Sekskantnøgle Laserlinie Savklinge

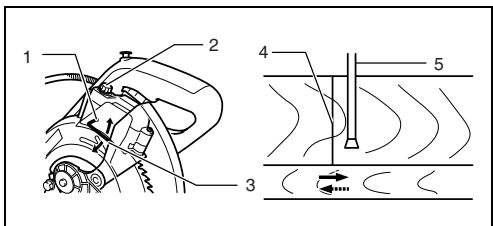

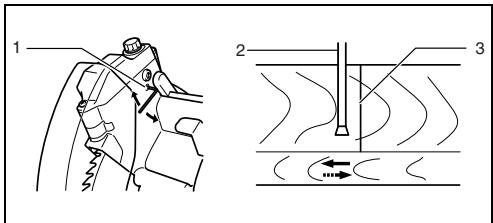

Under indstilling vil laserlinien ses på højre side af savklingen 1

Skrue til ændring af justeringsskruens flytbare område Savklinge Laserlinie

Udfør følgende for begge indstillinger: 1. Kontroller, at maskinen er taget ud af forbindelse. 2. Lav skærelinien på arbejdsstykket og læg det på drejeskiven. På dette tidspunkt må arbejdsstykket ikke fastspændes med en skruestik eller en lignende fastspændingsanordning. 3. Sænk savklingen ved at sænke håndtaget og kontroller, hvor skærelinien og savklingens position er. (Bestem, hvilken position der skal skæres i på skærelinien). 4. Når De har bestemt den position, der skal skæres, sættes håndtaget tilbage til udgangsstillingen. Fastspænd arbejdsstykket med den lodrette skruestik uden af flytte arbejdsstykket fra den forhåndskontrollerede position.

Tilslut maskinen og aktiver laserknappen. Indstil laserliniens position som vist herunder.

Laserliniens position kan ændres i takt med at de bevægelige område for justeringsskruen for laseren ændres ved at man drejer to skruer med sekskantbolten. (Det bevægelige område for laserlinien er fabriksindstillet indenfor 1 mm fra savklingens side). For at flytte laserliniens bevægelige område længere væk fra savklingens side, skal De dreje de to skruer i retningen mod uret, når justeringsskruen er løsnet. Drej disse to skruer i retningen med uret for at føre den nærmere savklingens side, når justeringsskruerne er løsnet. Se afsnittet med titlen “Anvendelse af laserstråler” og indstil justeringsskruen således, at skærelinien på arbejdsstykket flugter med laserlinien. BEMÆRK: • Kontroller med jævne mellemrum, om positionen af laserlinien er præcis. • Få maskinen repareret hos et servicecenter, der er autoriseret af Makita, hvis laserdelen ikke fungerer.

Udskiftning af lysstofrør (Fig. 51)

Udskiftning af kulbørsterne (Fig. 54 og 55) Tag kulbørsterne ud og efterse dem periodisk. Kullene skal udskiftes, når de er slidt ned til slidgrænsen. Hold kulbørsterne rene, så de altid passer ind i hullerne. Begge kulbørster bør udskiftes parvis og samtidigt. Anvend kun identiske kulbørster. Benyt en skruetrækker til at fjerne kuldækslerne. Tag de slidte kulbørster ud, sæt de nye i, og fastgør kuldækslerne.

Efter anvendelse • Efter anvendelse aftørres spåner eller støv, der måtte klæbe til maskinen, med en klud eller lignende. Hold beskyttelsesskærmen ren som beskrevet i afsnittet “Beskyttelsesskærm”. Smør de glidende dele på maskinen med olie for at forhindre rustdannelse. • Når maskinen skal opbevares, skal slæden trækkes helt mod Dem selv, så tappene bliver sat helt ind i drejeskiven. For at opretholde produktets sikkerhed og pålidelighed, må istandsættelse, vedligeholdelse eller justering kun udføres af et autoriseret Makita service center med anvendelse af Makita reservedele.

Gælder model LS0714F, LS0714FL FORSIGTIG: • Kontroller altid, at maskinen er slået fra og taget ud af forbindelse, inden lysstofrøret skiftes ud. • Brug ikke magt, og stød eller rids ikke et lysstofrør, da det kan få glasset til at gå i stykker, hvilket igen kan bevirke, at De selv eller omkringstående personer kommer til skade. • Lad lysstofrøret køle lidt af, inden det skiftes ud. Ellers kan De brænde Dem. Fjern skruerne, der holder lampeboksen. Træk lampeboksen ud, idet De bliver ved med at trykke en smule på dens øverste del som vist på illustrationen. Træk lysstofrøret ud og skift det ud med et nyt, originalt Makita-lysstofrør.

Rengøring af linsen til laserlyset (Fig. 52 og 53) Gælder model LS0714FL, LS0714L Hvis linsen til laserlyset er blevet snavset, eller hvis savsmuld har sat sig fast på den på en sådan måde, at laserlinien ikke længere er synlig, skal De tage maskinen ud af forbindelse og rengøre laserlyset omhyggeligt med en blød, fugtig klud. Der må ikke anvendes opløsningsmidler eller petroleumsbaserede rengøringsmidler til rengøring af linsen. Linsen til laserlyset fjernes ved at man afmonterer savklingen, inden linsen fjernes, i overensstemmelse med anvisningerne i afsnittet med titlen “Montering og afmontering af savklingen”. Løsn, men fjern ikke skruen, der holder linsen, ved hjælp af en skruetrækker. Træk linsen ud som vist på illustrationen. BEMÆRK: • Hvis linsen ikke kommer ud, skal De løsne skruen yderligere og trække linsen ud igen uden at fjerne skruen.

TILBEHØR FORSIGTIG: • Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne brugsanvisning. Anvendelse af andet udstyr eller tilbehør kan udgøre en risiko for personskade. Tilbehøret bør kun anvendes til det, det er beregnet til. Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita service center. • • • • • • • • • • • • •

Vi erklærer hermed på eget ansvar, at dette produkt er i overensstemmelse med de følgende standarder i de normsættende dokumenter, EN61029, EN55014, EN61000 i overensstemmelse med Rådets Direktiver 89/336/EEC og 98/37/EC.
