BRUKSANVISNING LS0714FL MAKITA

S Kap-och geringssåg

Savklinge rmed hårdmetalplatte Skruestik (vandret skruestik) Lodret skruestik Topnøgle 10 Holder Holderenhed Holderstangenhed Indstillingsplade Støvpose Trekantslineal Aflåseknap (2 stk.) Lysstofrør Sekskantnøgle

SVENSKA Förklaring av allmän översikt 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

Låstapp Bult Justeringsbult Klingskydd Skruv Spårbädd Sågklinga Klingans sågtänder Vinkelsågning åt vänster Rak sågning Geringsskiva Anhåll Geringsskivans yta Klingans periferi Justerskruv Stopparm Låsspak Geringsskala Visare Skruvhandtag Spak Låsknapp Vinkelskala Arm Skruv Säkerhetsknapp Brytare Handtag Lampa

30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57

Lampkontakt Laserkontakt Hylsnyckelhållare Rörhållare Mittskydd Hylsnyckel Sexkantbult Skyddskåpa Spindellås Pil Klinghölje Sexkantsbult (vänstergängad) Yttre fläns Inre fläns Spindel Spånsamlarpåse Spånutkast Påsöppning Stöd Tvingarm Tvingstång Hållare Hållarsats (tillbehör) Tvingskruv Fäste Tvingskruv Sågbord Typ 12-stång

58 Två skruvar som håller fast glidplanet 59 Två skruvar som håller fast glidplanet 60 Tving 61 Kloss 62 Aluminiumprofil 63 Över 15 mm 64 Över 420 mm 65 Hål 66 Fixeringsplatta 67 Såga ut skåror 68 Vinkelhake 69 Armhållare 70 0-gradersskruv 71 45-gradersskruv vänster 72 Arbetsstycke 73 Såglinje 74 Vertikal tving 75 Dra ut 76 Tryck 77 Lamphus 78 Skruvar 79 Lysrör 80 Skruvmejsel 81 Skruv (endast en) 82 Lins för lasern 83 Slitagegränsmärke 84 Kolborstlock

TEKNISKA DATA Modell LS0714/LS0714F/LS0714FL/LS0714L Klingans diameter 190 mm Håldiameter (axelhål) 20 mm Maximal geringsvinkel Vänster 47°, Höger 57° Max. vinkel f. vinkelsågning Vänster 45°, Höger 5° Max. sågkapacitet (H x D) med 190 mm klingdiameter. Vinkelsågning Geringsvinkel 45° (vänster)

0° 45° (vänster och höger)

(Obs!) * markerar att en träskoning med följande tjocklek används. 1: Med en 20 mm tjock träskoning. 2: Med en 15 mm tjock träskoning. 3: Med en 10 mm tjock träskoning. Obelastat varvtal (v/min) 6 000 Lasertyp (LS0714FL/L)Röd laser 650 nm, <1mW (Laserklass 2) Mått (L x B x H)670 mm x 430 mm x 458 mm NettoviktLS0714: 12,5 kg, LS0714F: 12,8 kg, LS0714FL: 13,1 kg, LS0714FL: 13,0 kg

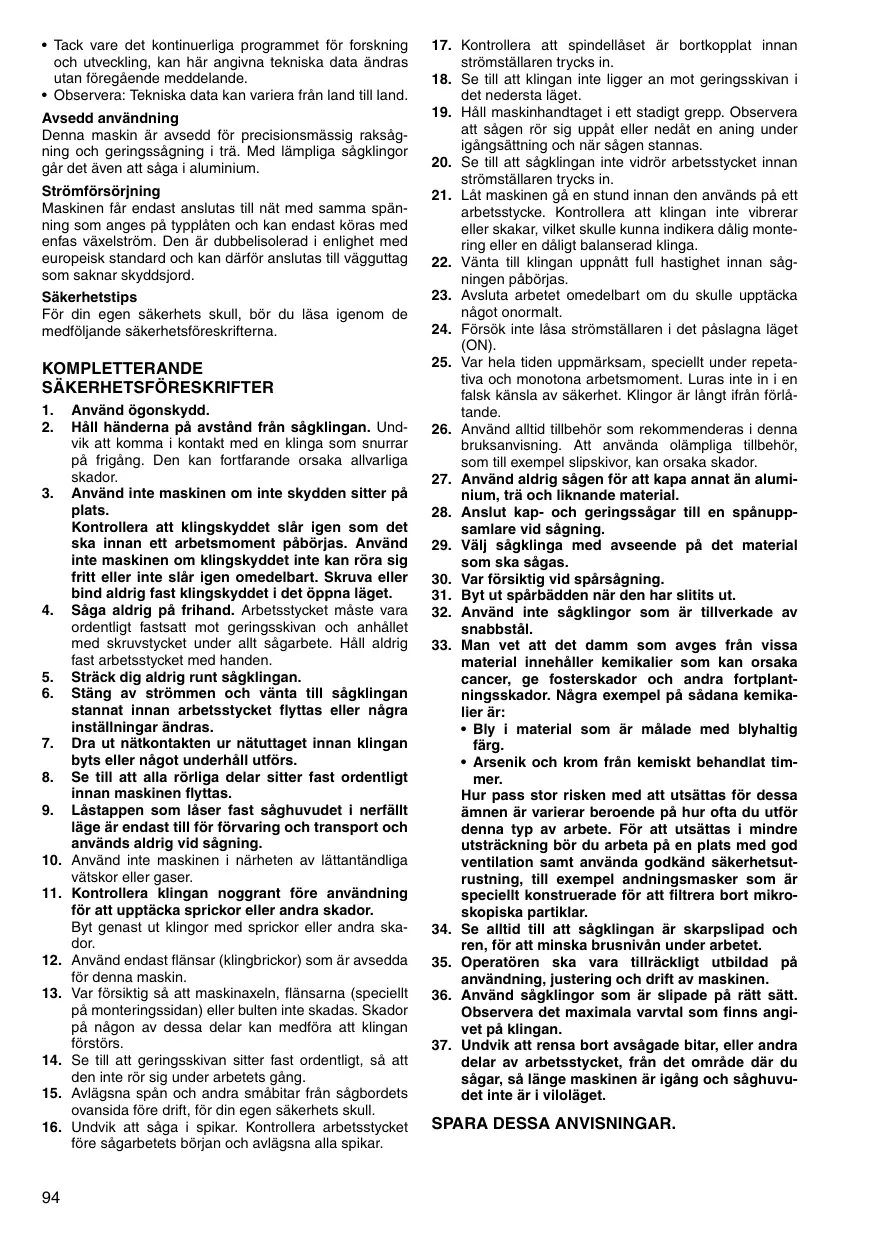

• Tack vare det kontinuerliga programmet för forskning och utveckling, kan här angivna tekniska data ändras utan föregående meddelande. • Observera: Tekniska data kan variera från land till land. Avsedd användning Denna maskin är avsedd för precisionsmässig raksågning och geringssågning i trä. Med lämpliga sågklingor går det även att såga i aluminium. Strömförsörjning Maskinen får endast anslutas till nät med samma spänning som anges på typplåten och kan endast köras med enfas växelström. Den är dubbelisolerad i enlighet med europeisk standard och kan därför anslutas till vägguttag som saknar skyddsjord. Säkerhetstips För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

Använd ögonskydd. Håll händerna på avstånd från sågklingan. Undvik att komma i kontakt med en klinga som snurrar på frigång. Den kan fortfarande orsaka allvarliga skador. Använd inte maskinen om inte skydden sitter på plats. Kontrollera att klingskyddet slår igen som det ska innan ett arbetsmoment påbörjas. Använd inte maskinen om klingskyddet inte kan röra sig fritt eller inte slår igen omedelbart. Skruva eller bind aldrig fast klingskyddet i det öppna läget. Såga aldrig på frihand. Arbetsstycket måste vara ordentligt fastsatt mot geringsskivan och anhållet med skruvstycket under allt sågarbete. Håll aldrig fast arbetsstycket med handen. Sträck dig aldrig runt sågklingan. Stäng av strömmen och vänta till sågklingan stannat innan arbetsstycket flyttas eller några inställningar ändras. Dra ut nätkontakten ur nätuttaget innan klingan byts eller något underhåll utförs. Se till att alla rörliga delar sitter fast ordentligt innan maskinen flyttas. Låstappen som låser fast såghuvudet i nerfällt läge är endast till för förvaring och transport och används aldrig vid sågning. Använd inte maskinen i närheten av lättantändliga vätskor eller gaser. Kontrollera klingan noggrant före användning för att upptäcka sprickor eller andra skador. Byt genast ut klingor med sprickor eller andra skador. Använd endast flänsar (klingbrickor) som är avsedda för denna maskin. Var försiktig så att maskinaxeln, flänsarna (speciellt på monteringssidan) eller bulten inte skadas. Skador på någon av dessa delar kan medföra att klingan förstörs. Se till att geringsskivan sitter fast ordentligt, så att den inte rör sig under arbetets gång. Avlägsna spån och andra småbitar från sågbordets ovansida före drift, för din egen säkerhets skull. Undvik att såga i spikar. Kontrollera arbetsstycket före sågarbetets början och avlägsna alla spikar.

17. Kontrollera att spindellåset är bortkopplat innan strömställaren trycks in. 18. Se till att klingan inte ligger an mot geringsskivan i det nedersta läget. 19. Håll maskinhandtaget i ett stadigt grepp. Observera att sågen rör sig uppåt eller nedåt en aning under igångsättning och när sågen stannas. 20. Se till att sågklingan inte vidrör arbetsstycket innan strömställaren trycks in. 21. Låt maskinen gå en stund innan den används på ett arbetsstycke. Kontrollera att klingan inte vibrerar eller skakar, vilket skulle kunna indikera dålig montering eller en dåligt balanserad klinga. 22. Vänta till klingan uppnått full hastighet innan sågningen påbörjas. 23. Avsluta arbetet omedelbart om du skulle upptäcka något onormalt. 24. Försök inte låsa strömställaren i det påslagna läget (ON). 25. Var hela tiden uppmärksam, speciellt under repetativa och monotona arbetsmoment. Luras inte in i en falsk känsla av säkerhet. Klingor är långt ifrån förlåtande. 26. Använd alltid tillbehör som rekommenderas i denna bruksanvisning. Att använda olämpliga tillbehör, som till exempel slipskivor, kan orsaka skador. 27. Använd aldrig sågen för att kapa annat än aluminium, trä och liknande material. 28. Anslut kap- och geringssågar till en spånuppsamlare vid sågning. 29. Välj sågklinga med avseende på det material som ska sågas. 30. Var försiktig vid spårsågning. 31. Byt ut spårbädden när den har slitits ut. 32. Använd inte sågklingor som är tillverkade av snabbstål. 33. Man vet att det damm som avges från vissa material innehåller kemikalier som kan orsaka cancer, ge fosterskador och andra fortplantningsskador. Några exempel på sådana kemikalier är: • Bly i material som är målade med blyhaltig färg. • Arsenik och krom från kemiskt behandlat timmer. Hur pass stor risken med att utsättas för dessa ämnen är varierar beroende på hur ofta du utför denna typ av arbete. För att utsättas i mindre utsträckning bör du arbeta på en plats med god ventilation samt använda godkänd säkerhetsutrustning, till exempel andningsmasker som är speciellt konstruerade för att filtrera bort mikroskopiska partiklar. 34. Se alltid till att sågklingan är skarpslipad och ren, för att minska brusnivån under arbetet. 35. Operatören ska vara tillräckligt utbildad på användning, justering och drift av maskinen. 36. Använd sågklingor som är slipade på rätt sätt. Observera det maximala varvtal som finns angivet på klingan. 37. Undvik att rensa bort avsågade bitar, eller andra delar av arbetsstycket, från det område där du sågar, så länge maskinen är igång och såghuvudet inte är i viloläget.

SPARA DESSA ANVISNINGAR.

INSTALLATION Bänkmontering Maskinen levereras med handtaget låst i nerfällt läge med låstappen. Frigör låstappen genom att sänka handtaget något och dra ut den. (Fig. 1) Maskinen ska skruvas fast med två bultar på en plan och stabil arbetsbänk. Använd hålen som finns i sågbordet. Detta minskar risken för att maskinen välter vilket skulle kunna orsaka skador. (Fig. 2) Skruva in eller ut justeringsbulten så att den kommer i kontakt med bänkytan och maskinen står stabilt. (Fig. 3)

BESKRIVNING AV FUNKTIONER FÖRSIKTIGT: • Se alltid till att maskinen är av stängd och att nätsladden dragits ut innan justeringar eller kontroll av maskinen görs.

Klingskydd (Fig. 4 och 5) När handtaget sänks lyfts klingskyddet upp automatiskt. Klingskyddet är försett med en fjäder så att det går tillbaka till ursprungsläget när sågningen är avslutad och handtaget höjs. KLINGSKYDDET ELLER DESS FJÄDER FÅR ALDRIG HINDRAS ELLER TAS BORT. För säkerhets skull bör klingskyddet alltid hållas i gott skick. Om klingskyddet inte fungerar som det ska bör detta åtgärdas omgående. Kontrollera även att fjädern gör att klingskyddet går tillbaka. ANVÄND ALDRIG MASKINEN OM KLINGSKYDD ELLER DESS FJÄDER ÄR SKADADE, INTE FUNGERAR KORREKT ELLER SAKNAS. SÅDAN ANVÄNDNING ÄR MYCKET FARLIG OCH KAN ORSAKA ALLVARLIGA PERSONSKADOR. Om det genomskinliga klingskyddet blir smutsigt eller om sågspån fastnar på det så att inte klingan syns bra, måste maskinen kopplas ur och skyddet rengöras noga med en fuktig trasa. Använd inte lösningsmedel eller petroleumbaserade rengöringsmedel då det skadar plasten i skyddet. Om klingskyddet är mycket smutsigt och det inte går bra att se igenom det använder du den medföljande hylsnyckeln för att lossa sexkantbulten som håller fast mittskyddet. Lossa sexkanbulten genom att vrida den moturs och lyft upp klingskydd och mittskydd. Med klingskyddet i detta läge är en noggrannare rengöring möjlig. När rengöringen är klar gör du bara på motsatt sätt och drar åt bulten. Ta inte bort fjädern som sitter i klingskyddet. Om klingskyddet blir missfärgat med tiden eller p.g.a. UV-ljus kontaktar du ett av Makitas servicecenter för att få ett nytt klingskydd. KLINGSKYDDET FÅR ALDRIG BLOCKERAS ELLER TAS BORT.

Inställning av spårbädd (Fig. 6 och 7) Den här maskinen är försedd med en spårbädd i geringsskivan för att minska slitaget på utgångssidan av en sågning. Spårbädden är fabriksjusterad så att sågklingan aldrig kommer i kontakt med den. Ställ in spårbädden på följande sätt innan maskinen används: Koppla först ur maskinen. Lossa alla skruvar (2 på vardera sidan) som håller fast spårbädden. Dra åt dem igen försiktigt så att spårbädden fortfarande kan röras för hand. Sänk ner handtaget helt och tryck in låstappen för att låsa fast handtaget i nerfällt läge. Lossa de två skruvarna som håller fast glidplanen. Dra löpvagnen mot dig så långt det går. Justera spårbädden så att dess sidor precis vidrör sidorna på klingans sågtänder. Dra åt de främre skruvarna (inte hårt). Tryck löpvagnen mot anhållet helt och justera spårbädden så att dess sidor precis vidrör sidorna på klingans sågtänder. Dra åt de bakre skruvarna (inte hårt). Efter justering av spårbädden lossar du låstappen och lyfter upp handtaget. Dra sedan åt alla skruvar hårt. FÖRSIKTIGT: • Före och efter byte av vinkel för vinkelsågning måste spårbädden alltid justeras enligt ovan.

Bibehålla maximal sågkapacitet (Fig. 8 och 9) Maskinen är fabriksinställd för att ge maximal sågkapacitet för en 190 millimeters sågklinga. Om du monterar en ny klinga måste klingans nedre gränsläge kontrolleras och vid behov justeras på följande sätt: Koppla först ur maskinen. Tryck löpvagnen mot anhållet och sänk handtaget helt. Använd hylsnyckeln för att vrida på justeringsbulten tills klingans periferi går ner något under geringsskivans yta där anhållets framsida ligger mot geringsskivans översida. Medan maskinen är urkopplad roterar du klingan för hand medan handtaget hålls ner helt för att säkerställa att inte klingan går emot något. Vid behov justerar du på nytt. FÖRSIKTIGT: • Efter montering av en ny klinga måste du alltid kontrollera att klingan inte går emot någon del av maskinen när handtaget sänks helt. Utför denna kontroll endast när maskinen är urkopplad.

Stopparm (Fig. 10) Den nedre gränsen för klingan kan enkelt justeras med stopparmen. Justera höjden genom att först röra stopparmen i pilens riktning enligt figuren. Ställ sedan in justerskruven så att klingan stannar på önskad höjd när handtaget sänks helt.

Ändra geringsvinkel (Fig. 11) Lossa skruvhandtaget genom att skruva upp den något. Vrid geringsskivan samtidigt som låsspaken trycks ner. När du har vridit geringsskivan så att visaren pekar på den önskade vinkeln på geringsskalan skruvar du åt skruvhandtaget igen. FÖRSIKTIGT: • Se till att lyfta upp handtaget helt innan du vrider på geringsskivan. • När geringsvinkeln har ändrats måste geringsskivan skruvas fast genom att dra åt skruvhandtaget ordentligt.

Ändra vinkel för vinkelsågning (Fig. 12 och 13)

Tända lamporna (Fig. 17)

För att ändra vinkel för vinkelsågning lossar du spaken på maskinens baksida genom att dra den moturs. Tryck handtaget åt vänster för att luta klingan tills visaren pekar på önskad vinkel på skalan. Dra sedan åt spaken så att armen sitter fast. För att luta klingan till höger trycker du in låsknappen på maskinens baksida samtidigt som du lutar klingan något till vänster efter att ha lossat spaken. Luta sedan klingan åt höger medan låstknappen är intryckt.

För modellerna LS0714F, LS0714FL FÖRSIKTIGT: • Se till att lyfta upp handtaget helt innan du lutar klingan. • När vinkelsågningsvinkeln har ändrats måste armen fästas genom att spaken dras åt medurs. • Vid ändring av vinkel för vinkelsågning måste spårbädden ställas in så som beskrivs i avsnittet “Inställning av spårbädd”.

Ändra spakens läge (Fig. 14) Spaken kan flyttas med 30° i taget om den inte kan dras åt tillräckligt. Lossa och ta bort skruven som håller fast spaken på maskinens baksida. Ta bort spaken och sätt tillbaka den så att den kommer något över bordet. Sätt fast spaken genom att dra åt skruven ordentligt.

Brytarens funktion FÖRSIKTIGT: • Innan maskinen ansluts till vägguttaget måste du alltid kontrollera att brytaren fjädrar tillbaka om den trycks in och sedan släpps. • När maskinen inte används bör säkerhetsknappen tas bort och förvaras på ett säkert ställe. Därigenom förhindras obehörig användning. • Tryck inte in strömbrytaren hårt utan att först ha tryckt in säkerhetsknappen. Då kan strömbrytaren gå sönder. För länder i Europa (Fig. 15) För att inte strömbrytaren ska tryckas in av misstag måste du först trycka in en säkerhetsknapp. Starta maskinen genom att föra spaken till vänster, trycka in säkerhetsknappen och sedan trycka in strömbrytaren. Släpp strömbrytaren för att stänga av maskinen. För alla länder utanför Europa (Fig. 16) För att inte strömbrytaren ska tryckas in av misstag måste du först trycka in en säkerhetsknapp. Starta maskinen genom att trycka in säkerhetsknappen och sedan trycka in strömbrytaren. Släpp strömbrytaren för att stänga av maskinen. VARNING: • Använd ALDRIG maskinen om inte strömbrytaren fungerar som den ska. Maskiner med trasiga strömbrytare är MYCKET FARLIGA och måste repareras innan de används på nytt. • För din säkerhet har denna maskin utrustats med en säkerhetsknapp vilket hindrar dig från att oavsiktligen starta maskinen. Använd ALDRIG maskinen om den startar genom att bara trycka in strömbrytaren utan att först ha tryckt in säkerhetsknappen. Lämna in maskinen på ett Makita servicecenter för att få den reparerad INNAN den används igen. • Sätt ALDRIG fast säkerhetsknappen i intryckt läge och koppla inte ur den på annat sätt.

FÖRSIKTIGT: • Detta är inte en vattentät lampa. Tvätta inte lampan med vatten och använd den inte i våta utrymmen eller i regn. Detta kan leda till elektriska stötar och ångor. • Vidrör inte lamplinsen eftersom den är mycket varm när lampan är på eller just har stängts av. Du kan få brännskador. • Rör inte lampan, det kan skada lampan eller förkorta dess livslängd. • Lys inte direkt in i ögonen. Detta kan skada ögonen. • Täck inte över lampan med tyg, papp eller liknande medan den är tänd. Det kan orsaka brand. Tryck upptill på brytaren för att tända lampan och nertill för att släcka den. Flytta lampan om något nytt område ska belysas. OBSERVERA: • Använd en torr trasa för att torka bort smuts från lampans lins. Se till att inte repa lampans lins. Annars kommer ljuset att försämras.

Laserns funktion (Fig. 18 och 19) För modellerna LS0714FL, LS0714L FÖRSIKTIGT: • Titta aldrig in i laserstrålen. Direkt laserljus kan skada ögonen. Sätt på lasern genom att trycka upptill (I) på brytaren. Stäng av genom att trycka nertill (O). Laserlinjen kan flyttas antingen till vänster eller till höger om sågklingan genom att vrida på justerskruven på följande sätt. 1. Lossa justerskruven genom att skruva upp den. 2. Medan justerskruven är lös skjuter du justerskruven till höger eller vänster så långt som möjligt. 3. Dra åt justerskruven ordentligt i det läge där den inte kan skjutas längre. Laserlinjen är fabriksinställd så att den ligger inom 1 millimeter från sågklingans sida (sågposition). OBSERVERA: • När laserlinjen är suddig och nästan helt osynlig på grund av direkt solbelysning, inne eller ute, flyttar du arbetsplatsen till en plats som inte är solbelyst. Rikta laserlinjen (Fig. 20) Laserlinjen kan flyttas antingen till vänster eller till höger sida om klingan beroende på vilken typ av sågning som ska utföras. Flyttning av laserlinjen beskrivs i avsnittet “Laserns funktion”. OBSERVERA: • Använd träskoning mot anhållet när såglinjen riktas längs laserlinjen vid sidan om anhållet vid kombinationssågning (vinkelsågning 45 grader och geringsvinkeln höger 45 grader). A) När du får korrekt storlek på arbetsstyckets vänstersida • Flytta laserlinjen till vänster om klingan. B) När du får korrekt storlek på arbetsstyckets högersida • Flytta laserlinjen till höger om klingan. Rikta såglinjen i arbetsstycket längs laserlinjen.

SAMMANSÄTTNING Fästa arbetsstycket (Fig. 28)

FÖRSIKTIGT: • Se alltid till att maskinen är avstängd och att nätsladden dragits ut innan något arbete utförs på maskinen.

VARNING: • Det är mycket viktigt att alltid sätta fast arbetsstycket ordentligt med tvingen. Om detta inte görs kan maskinen skadas och/eller arbetsstycket bli förstört. PERSONSKADOR KAN DESSUTOM UPPSTÅ. Dessutom FÅR INTE klingan lyftas upp efter en sågning förrän den har stannat helt.

Förvaring av hylsnyckeln (Fig. 21) Hylsnyckeln förvaras enligt figuren. När hylsnyckeln ska användas dras den ut ur hållaren. När hylsnyckeln har använts sätts den tillbaka i hållaren. Ta bort och sätta fast en sågklinga FÖRSIKTIGT: • Se alltid till att maskinen är avstängd och att sladden är utdragen innan klingan tas bort eller sätts fast. • Använd endast den Makita-hylsnyckel som medföljde för att montera eller ta bort sågklingan. I annat fall kan du dra sexkanbulten åt för hårt eller för löst. Detta kan leda till olyckor. Lås handtaget i upplyft läge genom att trycka in låstappen. (Fig. 22) För att ta bort klingan använder du hylsnyckeln och skruvar upp sexkantbulten som håller mittskyddet på plats. Lyft klingskydd och mittskydd. (Fig. 23) Tryck in spindellåset så att spindeln är låst och använd sedan hylsnyckeln för att skruva upp sexkantbulten medsols (högergängad). Ta sedan bort sexkantbulten, yttre flänsen och klingan. (Fig. 24) För att sätta fast en sågklinga sätter du den försiktigt på spindeln och ser till att riktningen på den pil som finns på klingans sida stämmer med pilen på klinghöljet. Sätt fast yttre fläns och sexkantbult som du sedan drar fast (vänstergängad, dra åt moturs) ordentligt medan du håller in spindellåset. Sätt tillbaka klingskyddet och mittskyddet i ursprungligt läge. Dra sedan fast sexkantbulten som håller mittskyddet (högergängad, dra åt medurs som vanligt). Släpp handtaget från upplyft läge genom att dra ut låstappen. Sänk handtaget för att kontrollera att klingskyddet rör sig som det ska. Kontrollera att spindellåset inte längre låser fast spindeln innan du försöker såga. (Fig. 25 och 26)

Spånsamlarpåse (Fig. 27) Användning av spånsamlaren gör att man kan såga utan att skräpa ner och insamling av sågspån blir enkelt. Sätt fast spånsamlarpåsen genom att trä den på spånutkastet. Ta bort spånsamlaren från maskinen när den är ungefär halvfull och öppna påsen. Töm spånsamlaren och slå lätt på den för att avlägsna allt skräp som fastnat på insidan. Sådant skräp kan annars blockera spånsamlaren. OBSERVERA: Du kan få en ännu effektivare och renare användning om du ansluter en Makita dammsugare till sågen.

FÖRSIKTIGT: • Vid sågning av långa arbetsstycken måste de stöttas upp så att hela arbetsstycket är i jämnhöjd med geringsskivan. Lita inte på att vertikal och/eller horisontal tving ensamt kan hålla fast arbetsstycket. Tunna material kan tyngas ner. Stötta arbetsstycket hela längd för att inte klingan ska nypa fast vilket kan leda till ett KAST.

Vertikal tving (Fig. 29) Den vertikala tvingen kan monteras till höger eller vänster i anhåll eller hållarsats (tillbehör). Sätt in tvingstången i anhållets eller hållarsatsens hål och skruva fast den. Höjdjustera tvingarmen så att den passar arbetsstyckets tjocklek och form och skruva fast den i stången. Om tvingarmens skruv kommer i kontakt med anhållet måste den flyttas till tvingarmens andra sida. Kontrollera att ingen del av maskinen kommer i kontakt med tvingen när handtaget sänks helt och löpvagnen skjuts helt åt respektive håll. Om vissa delar kommer åt tvingen monterar du om den. Tryck arbetsstycket mot anhållet och geringsskivan. Placera arbetsstycket i önskad sågposition och sätt fast det genom att dra åt tvingskruven. FÖRSIKTIGT: • Arbetsstycket måste fästas ordentligt mot geringsskiva och anhåll med tvingen innan någon sågning utförs.

Horisontal tving (tillbehör) (Fig. 30) Den horisontala tvingen kan monteras på vänster sida av sågbordet. Genom att skruva ut tvingskruven frigörs den och tvingaxeln kan sedan snabbt föras in eller dras ut. Den fäster om den skruvas in. Fäst arbetsstycket genom att försiktigt skruva in tvingskruven tills den ligger an mot arbetsstycket och då dras den åt ordentligt. Om skruven trycks inåt eller dras ut medan den skruvas kan den komma snett i fästet. Skruva i så fall ut skruven tills den frigörs och skruva därefter in den försiktigt igen. Den största bredden på arbetsstycken som kan fästas med den horisontala tvingen är 120 millimeter. FÖRSIKTIGT: • Se till att fästet är längst ut innan arbetsstycket dras åt. Om detta inte görs kommer inte arbetsstycket att sitta fast som det ska. Detta kan leda till att arbetsstycket kastas ut, orsakar skador på klingan eller gör att användaren förlorar kontrollen över sågen vilket kan leda till PERSONSKADOR.

Hållare och hållarsats (tillbehör) (Fig. 31 och 32) Hållare och hållarsats kan monteras på endera sidan för att på ett bekvämt sätt stötta arbetsstycken horisontellt. Montera dem enligt figuren. Skruva sedan ordentligt fast hållare och hållarsats. När långa arbetsstycken sågas används stånghållarsats (tillbehör). Den består av två hållarsatser och två stänger av typ 12. FÖRSIKTIGT: • Långa arbetsstycken måste hållas uppe i jämnhöjd med geringsskivans yta för att få en noggrann sågning och undvika olyckor.

ANVÄNDNING FÖRSIKTIGT: • Se till att dra ut låstappen och höja upp handtaget innan sågen används. • Kontrollera att inte klingan är i kontakt med arbetsstycket eller annat innan sågen sätts på. • Tryck inte onödigt hårt i handtaget under sågning. Detta kan leda till att motorn överbelastas och/eller försämrad sågning. Tryck ner handtaget endast så mycket som behövs för att sågningen ska löpa smidigt utan att klingans hastighet minskar påtagligt. • Tryck försiktigt ner handtaget för att såga. Om handtaget trycks ner hårt eller i sidled kommer klingan att vibrera vilket ger sågmärken i arbetsstycket samtidigt som sågprecisionen försämras. • Vid bakåtriktad sågning trycks försiktigt löpvagnen mot anhållet utan att stoppa. Om löpvagnen stoppas under sågningen lämnar det ett märke i arbetsstycket samtidigt som sågprecisionen försämras. 1. Genomsågning (såga små stycken) (Fig. 33) Arbetsstycken upp till 50 mm höga och 97 mm breda kan sågas på följande sätt. Tryck löpvagnen mot anhållet och dra åt de två skruvarna så att vagnen låses fast. Sätt fast arbetsstycket i tvingen. Starta maskinen utan att klingan har någon kontakt och sänk den först när den har uppnått full hastighet. Handtaget sänks försiktigt så mycket det går för att såga arbetsstycket. När sågningen är klar stänger du av sågen och VÄNTAR TILLS KLINGAN HAR STANNAT HELT innan den lyfts upp. FÖRSIKTIGT: • De två skruvarna som håller glidplanet ska dras åt hårt för att vagnen inte ska kunna röra sig under sågningen. Om detta inte görs kan klingan kasta oväntat under sågningen. Det kan leda till ALLVARLIGA PERSONSKADOR.

Bakåtriktad sågning (såga breda stycken) (Fig. 34) Frigör glidplanet så att det kan röra sig fritt genom att lossa de två skruvarna som låser det. Sätt fast arbetsstycket i tvingen. Dra löpvagnen mot dig så långt det går. Starta maskinen utan att klingan har kontakt med arbetsstycket och vänta tills klingan har uppnått full hastighet. Tryck ner handtaget och SKJUT LÖPVAGNEN MOT ANHÅLLET OCH GENOM ARBETSSTYCKET. När sågningen är klar stänger du av sågen och VÄNTAR TILLS KLINGAN HAR STANNAT HELT innan den lyfts upp. FÖRSIKTIGT: • När du gör en bakåtriktad sågning MÅSTE FÖRST LÖPVAGNEN DRAS MOT DIG SÅ LÅNGT SOM MÖJLIGT och därefter trycks handtaget ner så långt det går och sedan TRYCKER DU LÖPVAGNEN MOT ANHÅLLET. STARTA ALDRIG EN SÅGNING OM INTE LÖPVAGNEN HELT DRAGITS MOT DIG. Om du utför en bakåtriktad sågning utan att ha dragit löpvagnen mot dig helt eller om du sågar i riktning mot dig själv kan klingan plötsligt kastas upp och orsaka allvarliga PERSONSKADOR. • Utför aldrig en bakåtriktad sågning med handtaget låst i nedsänkt läge genom att låstappen har tryckts in. • Lossa aldrig skruven som låser löpvagnen medan klingan roterar. Detta kan orsaka allvarliga skador. 3. Geringssågning Se avsnittet “Ändra geringsvinkel”. 4. Vinkelsågning (Fig. 35) Lossa spaken och luta klingan till önskad vinkel (Se avsnittet “Ändra vinkel för vinkelsågning”). Dra sedan åt spaken igen så att den inställda vinkeln är säkert inställd. Sätt fast arbetsstycket med en tving. Se till att löpvagnen dras tillbaka så långt det går mot användaren. Starta maskinen utan att klingan har kontakt med arbetsstycket och vänta tills klingan har uppnått full hastighet. Sänk sedan handtaget försiktigt tills det har sänkts helt medan du trycker på parallellt med sågklingan och SKJUTER LÖPVAGNEN MOT ANHÅLLET FÖR ATT SÅGA AV ARBETSSTYCKET. När sågningen är klar stänger du av sågen och VÄNTAR TILLS KLINGAN HAR STANNAT HELT innan den lyfts upp. FÖRSIKTIGT: • Se alltid till att klingan rör sig ner i vinkelriktningen när vinkelsågning görs. Håll händerna borta från sågklingans väg. • Under vinkelsågning kan en avsågad bit ligga kvar mot klingans sida. Om då klingan lyfts upp medan den fortfarande roterar kan den biten dras med av klingan så att den, eller delar av den slungas iväg vilket är farligt. Klingan får höjas ENDAST om den har slutat att rotera. • När handtaget trycks ner ska du trycka i samma riktning som klingan lutar. Om trycket inte är parallellt med sågklingan kan klingan förskjutas vilket ger sämre sågprecision.

5. Kombinerad sågning Kombinerad sågning är när man gör en vinkelsågning och en geringssågning på samma gång, d.v.s. sågningen är vinklad i två ledder. Kombinerad sågning kan göras i de vinklar som anges i tabellen. Geringsvinkel

Vänster och Höger 45°

I avsnitten “Genomsågning”, “Bakåtriktad sågning”, “Geringssågning” och “Vinkelsågning” finns förklaringar för de olika momenten av kombinerad sågning. 6. Såga aluminium (Fig. 36) När aluminiumprofiler fästs före sågning ska klossar eller andra bitar användas enligt figuren för att inte aluminiumprofilen ska deformeras. Använd en skärvätska vid sågning av aluminiumprofiler för att inte aluminiumrester ska fastna på klingan. FÖRSIKTIGT: • Försök aldrig att såga tjocka eller runda aluminiumprofiler. Tjocka aluminiumprofiler kan lossna under sågningen och runda profiler kan inte fästas ordentligt i den här maskinen. 7. Träskoning (Fig. 37) Skoning med trä hjälper till att ge stickfri sågning av arbetsstycket. Sätt fast en skoningen på anhållet med hjälp av hålen i anhållet. I figuren visas dimensionerna på föreslagen träskoning. FÖRSIKTIGT: • Använd ett rakt trästycke av jämn tjocklek som skoning. • Använd skruvar för att fästa träskoningen på anhållet. Skruvarna bör skruvas i så att deras huvuden inte sticker ut från skoningen. • Vrid inte på geringsskivan när träskoningen sitter på och handtaget är nedsänkt. Detta skadar klingan och/ eller träskoningen. 8. Upprepad sågning av samma längder (Fig. 38) Vid sågning av flera stycken i samma längd inom ett storleksområde på mellan 220 och 385 millimeter kan fixeringsplattan (tillbehör) underlätta arbetet. Montera fixeringsplattan på hållaren (tillbehör) enligt figuren. Rikta såglinjen i arbetsstycket antingen till vänster eller höger om spåret i spårbädden och justera fixeringsplattan så att den ligger an mot änden av arbetsstycket. Skruva sedan fast fixeringsplattan. När den inte används lossar du fixeringsplattan och vrider undan den så att den inte är i vägen. OBSERVERA: • Genom att använda stånghållarsatsen (tillbehör) går kan upprepad sågning göras i längder på upp till cirka 2 200 millimeter.

9. Såga skåror (Fig. 39) Panelliknande sågning kan göras på följande sätt: Ställ in klingans lägstaposition med justerskruven och stopparmen till önskat sågdjup. Se avsnittet “Stopparm” ovan. Efter inställning av klingans lägstaposition sågar du parallella skåror tvärs över arbetsstyckets bredd med bakåtriktad sågning enligt figuren. Avlägsna sedan materialet mellan skårorna med ett stämjärn. Försök inte att utföra denna typ av sågning med breda (tjocka) klingor eller med panelklingor. Detta kan orsaka olyckor. FÖRSIKTIGT: • Se till att stopparmen sätts tillbaka i ursprungligt läge när annat än skåror ska sågas.

Att bära maskinen (Fig. 40 och 41) Se till att maskinens nätsladd är utdragen. Fäst klingan vid 0° vinkel för vinkelsågning och geringsskivan i maximal höger geringsvinkel. Lås fast glidplanen efter att löpvagnen dragits helt mot anhållet. Sänk ner handtaget helt och lås det i nedsänkt läge genom att trycka in låstappen. Bär maskinen genom att hålla på båda sidorna av sågbordet enligt figuren. Om du tar bort hållare, spånsamlare m.m. blir maskinen enklare att bära. FÖRSIKTIGT: • Se till att alla rörliga delar sitter fast ordentligt innan maskinen flyttas. • Låstappen ska bara användas vid transport och förvaring av maskinen, inte vid sågning.

UNDERHÅLL FÖRSIKTIGT: • Se alltid till att maskinen är avstängd och att sladden är utdragen före kontroller eller underhåll. VARNING: • Se alltid till att klingan är vass och ren för att få ett så bra och säkert resultat som möjligt.

Ändra sågvinkel Maskinen är noga inställd på fabriken men ovarsam hantering kan påverka detta. Om sågen inte är korrekt riktad gör du på följande sätt: 1. Geringsvinkel Tryck löpvagnen mot anhållet och skruva fast den med de två skruvarna. Lossa skruvhandtaget som håller geringsskivan. Vrid geringsskivan så att visaren pekar på 0° på geringsskalan. Vrid sedan geringsskivan något medurs och moturs för att ställa in geringsskivan på 0-gradersmärket. (Låt det vara om visaren inte pekar på 0°.) Med hylsnyckeln lossar du sexkantbultarna som anhållet sitter i. (Fig. 42) Sänk ner handtaget helt och lås det i nedsänkt läge genom att trycka in låstappen. Kontrollera, med t.ex. vinkelhake, att klingans sida är vinkelrät mot anhållet. Dra sedan åt sexkantsbultarna på anhållet ordenligt, början på höger sida. (Fig. 43) Kontrollera att pilen pekar på 0° på geringsskalan. Om den inte gör det skruvar du loss pilen och justerar den så att den pekar rätt. (Fig. 44)

Vinkelsågningsvinkel 0° vinkel för vinkelsågning Tryck löpvagnen mot anhållet och skruva fast den med de två skruvarna. Sänk ner handtaget helt och lås det i nedsänkt läge genom att trycka in låstappen. Lossa spaken på maskinens baksida. Skruva ut justeringsbulten för 0° vinkelsågning (nedre bulten) på armens högra sida två eller tre varv så att klingan lutas en aning åt höger. (Fig. 45) Skruva sedan in justeringsbulten försiktigt tills klingan är vinkelrät mot geringsskivan, använd t.ex. en vinkelhake. Dra sedan åt spaken ordentligt. (Fig. 46) Kontrollera att visaren på armen pekar på 0° på armhållarens skala. Om den inte gör det skruvar du loss pilen och justerar den så att den pekar rätt. (Fig. 47) 45° vinkel för vinkelsågning Ställ in 45-graders vinkelsågning först efter att 0-graders vinkelsågning har ställts in. Lossa spaken och luta bladet maximalt åt vänster för att ställa in 45graders vinkelsågning åt vänster. Kontrollera att visaren på armen pekar på 45° på armhållarens skala. Om den inte gör det vrider du justeringsbulten för vänster 45° (övre bulten) på armhållarens högersida tills visaren pekar på 45°. (Fig. 48)

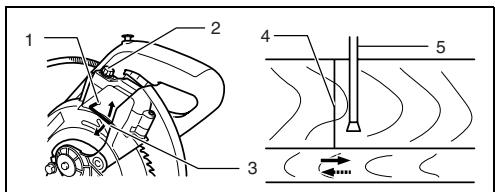

Ändra läget på laserlinjen (Fig. 49 och 50) För modellerna LS0714FL, LS0714L VARNING: • Eftersom maskinen är inkopplad när du justerar laserlinjen måste du vara försiktig så att du inte sätter på sågen. Om du råkar starta sågen av misstag kan det leda till personskador. FÖRSIKTIGT: • Titta aldrig direkt in i laserstrålen. Direkt laserljus kan skada ögonen. • Slå aldrig på maskinen. Slag eller stötar kan förskjuta laserns läge, förstöra lasern eller förkorta maskinens livslängd. Justering av laserlinjen på vänster sida av sågklingan 1

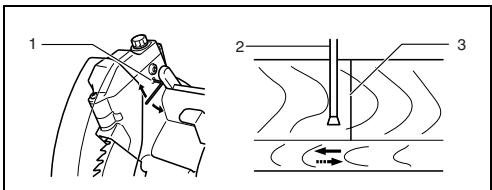

Justering av laserlinjen på höger sida av sågklingan 1

Skruva för att ändra justerskruvens flyttbara område Sågklinga Laserlinje

Gör på följande sätt i båda fallen. 1. Se till att maskinens nätsladd är utdragen. 2. Rita in såglinjen på arbetsstycket och placera det på geringsskivan. Sätt inte fast arbetsstycket nu med tving eller liknande. 3. Sänk ner klingan genom att dra ner handtaget för att kontrollera läget av såglinje och sågklinga. (Bestäm vilken del av såglinjen som ska sågas.) 4. När detta är gjort höjer du handtaget till ursprungsläget. Sätt fast arbetsstycket med vertikal tving utan att flytta det ur det redan kontrollerade läget. 5. Sätt på maskinen och lasern. 6. Ändra läget på laserlinjen på följande sätt. Laserlinjens läge kan ändras genom att justerskruvens flyttbara område för lasern ändras när du vrider de två skruvarna med en insexnyckel. (Laserlinjens flyttbara område är fabriksinställt till inom 1 millimeter från sågklingan.) Flytta laserlinjens flyttbara område längre bort från klingan genom att vrida de två skruvarna moturs efter att ha lossa justerskruven. Lossa justerskruven och vrid skruvarna medurs för att flytta närmare klingan. I avsnittet “Laserns funktion” beskrivs hur justerskruven används för att rikta laserlinjen längs såglinjen i arbetsstycket. OBSERVERA: • Kontrollera regelbundet laserlinjens läge för att bibehålla noggrannheten. • Låt maskinen repareras på ett auktoriserat Makita servicecenter om det blir något fel på lasern.

Byta lysrör (Fig. 51) För modellerna LS0714F, LS0714FL 3

Skruva för att ändra justerskruvens flyttbara område Justerskruv Insexnyckel Laserlinje Sågklinga

FÖRSIKTIGT: • Se alltid till att maskinen är avstängd och att sladden är utdragen innan lysröret byts. • Tryck eller slå inte på lysröret och repa det inte eftersom glas från ett krossat lysrör kan skada personer i närheten. • Vid behov låter du lysröret svalna innan du byter det. Annars kan du bränna dig. Ta bort skruvarna som håller lamphuset. Dra ut lamphuset och tryck samtidigt försiktigt på dess överdel enligt figuren. Dra ut lysröret och byt ut det mot ett nytt originallysrör från Makita.

Rengöring av laserns lins (Fig. 52 och 53)

TILLBEHÖR För modellerna LS0714FL, LS0714L Om laserns lins blir smutsig eller om sågspån fastnar på den så att inte laserlinjen syns stänger du av maskinen, tar bort linsen och rengör den försiktigt med en fuktig mjuk trasa. Använd inte lösningsmedel eller petroleumbaserade rengöringsmedel på linsen. För att ta bort laserns lins tar du först bort sågklingan enligt avsnittet “Ta bort och sätta fast en sågklinga”. Använd en skruvmejsel och lossa skruven som håller linsen men ta inte bort den. Dra ut linsen enligt figuren.

FÖRSIKTIGHET: • Dessa tillbehör och tillsatser rekommenderas för användning tillsammans med den maskin från Makita som anges i den här bruksanvisningen. Att använda några andra tillbehör eller tillsatser kan medföra en risk för personskador. Använd endast tillbehören och tillsatserna för de ändamål som de är avsedda för.

OBSERVERA: • Om linsen inte kan dras ut kan du lossa skruven ytterligare, utan att ta bort den, och sedan försöka dra ut linsen igen.

Utbyte av kolborstarna (Fig. 54 och 55) Ta ur och kontrollera kolborstarna med jämna mellanrum. Byt ut dem om de har slitits ner till slitgränsmarkeringen. Håll kolborstarna rena, och se till att de lätt kan röra sig i hållarna. Båda kolborstarna ska bytas ut samtidigt. Använd endast identiska kolborstar. Använd en skruvmejsel för att ta bort locken över kolborsthållarna. Ta ur de utslitna kolborstarna, sätt i nya och sätt sedan tillbaka kolborsthållarnas lock.

Kontakta ditt lokala Makita servicecenter om du behöver hjälp med eller mer detaljerad information om dessa tillbehör. • • • • • • • • • • • • •

Klingor med hårdmetallskär Tving (Horisontal tving) Vertikal tving Hylsnyckel nr. 10 Hållaruppsättning Hållarsats Stånghållarsats Fixeringsplatta Spånsamlarpåse Vinkelhake Säkerhetsknapp (2 st.) Lysrör Insexnyckel

Efter användning • Torka bort de spån och det damm som har fastnat på maskinen med en tygduk eller liknande efter att arbetet är avslutat. Se till att du håller klingskyddet rent, i enlighet med de anvisningar som ges i avsnittet med titeln “Klingskydd” ovan. Smörj in de rörliga delarna med maskinolja för att förhindra rostbildning. • Dra vagnen fullständigt mot dig när maskinen ska ställas undan för förvar så att skjutstången är helt inskjuten i geringsskivan. För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter, med användning av Makita reservdelar.

EG-DEKLARATION OM ÖVERENSSTÄMMELSE Under eget ansvar deklarerar vi härmed att denna produkt överensstämmer med följande standardiseringar för standardiserade dokument, EN61029, EN55014, EN61000 i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

Buller och vibration

Die typischen A-bewerteten Geräuschpegel betragen: Schalldruckpegel: 92 dB (A) Schalleistungspegel: 105 dB (A) – Gehörschutz tragen. – Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2,5m/s2.

De typiska A-vägda bullernivåerna är ljudtrycksnivå 92 dB (A) ljudeffektnivå: 105 dB (A) – Använd hörselskydd – Det typiskt vägda effektivvärdet för acceleration överstiger inte 2,5 m/s2.
