DANSK (oprindelige anvisninger)

Betæstelsesstift 33 Midterafdækning 65 Over 540 mm

1 2 Bolt 34 Sekskantsbolt 66 Skær rller med klingen 3 Beskyttelsesskærm 35 Kingehus 67. Sekskantsbolt

4 Knap 36 Pil 68 Trekantslineal

5 _ Indiægsplade 37 Spindellàs 69 Viser

11. Justeringsbolt 43 Stovtude 73 Lâsemotrik

12 Drejeskive 44 Stovpose 74 Indlægsplade

13 Overflade pâ drejeskive 45 Lukkeskinne 75. Arbejdsstykke

14 Kiingeperiferi 46 Stotte 76 Skærelinie

15 Anslag 47 Drejeskive 77. Lodret skrue

16. Justeringsskrue 48 Hjælpeanslag 78 Skruetrækker

17. Stoparm 49 Hjælpeanslag R 79 Skrue (kun een) 18 Lâsearm 50 Skrue 80 Linse til laserys 19 Indstillingsgreb 51 Skrueknap 81 Træk ud

20 Viser 52 Skrue 82 Skub

24 Skräsnitsskala 56 Motrik 86 Slidgrænse

(Bemærk) * mærket angiver, at et træanlæg med den folgende tykkelse anvendes. Geringsvinkel Tykkelse af træet 0° 20 mm 45° (venstre og hojre) 15mm 52° (hojre) 15 mm

723 mm x 520 mm x 696 mm 723 mm x 520 mm x 718 mm

+ Af hensyn til vort lobende udviklingsprogram forbehol- 10. Anvend ikke maskinen i nærheden af letantænde-

des ret til ændring af specifikationer uden varsel. lige væsker eller gasser. + Tekniske data kan variere fra land til land 11. For maskinen startes, bar De undersage savklingen + Vægt i henhold til EPTA-Procedure 01/2003 omhyggeligt for eventuelle brud eller anden beskadi-

gelse Revnede eller pà anden mâde beskadigede savklin- ger skal straks udskiftes.

12. Anvend kun flanger, der er anbefalet til brug med denne maskine.

Tilsigtet anvendelse

Denne maskine er beregnet til udforelse af præcis lige afkorining og geringsskæring i træ. Ved brug af pas- sende savklinger kan der ogsà saves i aluminium.

Netspænding 13. Behandi aksel, flanger (specielt anlægsflanger) og

Maskinen mà kun tilsluttes den netspænding, der er bolte med omhu. Beskadigelse af disse dele kan

angivet pà typeskiltet. Maskinen arbejder pà enkelttaset medfore beskadigelse af savklingen.

vekselspænding og er dobbeltisoleret int. de europæiske 14. Sorg for, at drejeskiven er fastläst og ikke bevæger

normer og mä derfor tilsluttes en stikkontakt uden jordtil- sig under brug.

slutning. 15. Afhensyn til Deres sikkerhed bor affald og smädele cEnoioi fiernes fra drejeskivens overflade, for arbeidet pâbe-

Almindelige sikkerhedsregler for el-værktoi 16. Undgä at skære i som. Fjern alle som fra emnet, for

A\ADVARSEL! Læs alle sikkerhedsadvarsler og alle arbejdet pâbegyndes.

sikkerhedsinstruktioner. Hvis nedenstäende advarsler 17. Forvis Dem om, at spindelläsen er losnet, for De og instruktioner ikke overholdes, kan resultatet blive starter maskinen.

Slektrisk stgd, brand og/aller alvorig personskade. 18. Sorg for, at savklingen ikke rorer drejeskiven i Gem alle advarsler og instruktioner til fremtidig nederste position.

reference. 19. Hold godt fast i grebet. Saven kan ved start og stop

bevæge sig let op og ned. 20. Sorg for, at savklingen ikke er i beroring med emnet,

YDERLIGERE SIKKERHEDSBESTEMMELSER for magkinen states

FOR MASKINEN 21. For maskinen anvendes pâ emnet, skal den lobe à 1. Brug altid beskyttelsesbriller. tomgang et stykke tid. Undersog om der forekom- 2. Anbring aldrig Deres hænder eller fingre i sav- mer vibrationer eller rystelser, der kan være forärsa- Kingens bane. Undgä kontakt med klingen, get af forkert montage eller manglende mens denne korer i frihjul. Beroring kan medfore afbalancering af savklingen. alvorig tilskadekomst. 22. Päbegynd forst savningen, nâr maskinen er oppe pà 3. Anvend ikke saven, hvis beskyttelsesanordnin- fulde omdrejninger. gere ikke er forskriftsmæssigt anbragt. 23. Afbryd straks anvendelsen, hvis De bemærker Kontrollérbeskyttelsesskærmen for korrekt noget unormalt under brugen.

funktion for hver brug. Anvend ikke saven, hvis 24. Forsog aldrig at fastläse afbryderen i “on’ stilingen. beskyttelsesskærmen ikke bevæger sig frit og 25. Vær allid pà vagt; især under gentaget, monotont

lukker ojeblikkeligt. Beskyttelsesskærmen mà arbejde. Det er farligt at blive lullet ind i en falsk aldrig klemmes eller bindes til âben position. folelse af sikkerhed. Savklingerne er meget farlige. 4. Udfor ikke nogen savninger pà frihänd. Emnet 26. Anvend altid kun det tilbehor, der er anbefalet i skal altid være forsvarligt fastspændt mod drejeski- denne brugsanvisning. Anvendelse af upassende til- ven og anslaget ved hjælp af skruestikken under alt behor, eksempelvis slibeskiver, kan medfore tilska- arbejde med maskinen. Brug aldrig hânden til at dekomst. holde emnet fast 27. Anvend ikke saven til at skære andet end alumi- 5. Tag aldrig fast om og ræk aldrig omkring sav- nium, træ eller lignende materialer. Klingen. 28. Tilslut en afkorter-geringssav til en stovopsam- 6. Sluk maskinen og vent indtil savklingen stär helt lende anordning, nâr der save: stille, for emnet fiyttes eller indstillinger ændres. 29. Vælg savklinger, der passer til det materiale, der Træk netstikket ud for der udskiftes klinge eller skal skæres. foretages servicering. 30. Vær omhyggelig, när der skal laves notning. 8. Fastgor altid alle bevægelige dele, inden maski- 31. Udskift indiægspladen, när den bliver slidt. nen transporteres. 32. Anvend ikke savklinger, der er fremstillet af hur- 9. Stopstift, som fastläser skærehovedet, er kun tigstäl.

beregnet til transport- og opbevaringsformäl og ikke til nogen form for skæring.

33. Stov frembragt under anvendelse kan indeholde kemikalier, der er kendte for at kunne fremkalde kræft, give medfodte defekter eller anledning til anden skade pä forplantningsevnen. Nogle eksempler pà disse kemikalier er:

+ biy fra materialer, der er malet med blyholdigt maling + arsenik eller chrom fra kemisk behandlet tom- mer. Risikoen i forbindelse med udsættelse for disse kemikalier afhænger af, hvor ofte De udforer denne type arbejde. For at reducere udsættelse for disse kemikalier bor De: arbejde i veludluf- tede omräder og med anvendelse af godkendt sikkerhedsudstyr, säsom stovmasker, der er specielt konstrueret til at filtrere mikroskopiske partikler.

34. For at reducere den frembragte mængde stov bor De sikre, at savklingen aitid er skarp og ren.

35. Operatoren skal være tilstrækkelig ovet i anven- delse, justering og operation af maskinen.

36. Anvend korrekt skærpede savklinger. Overhold den maksimale hastighed, der er angivet pà sav- Klingen.

37. Undiad at fjerne nogen form for afskær eller andre dele af emnet fra skæreomrädet, sà længe maskinen korer og savhovedet ikke er i hvilepo- sition.

GEM DISSE INSTRUKTIONER INSTALLATION Fastgorelse af saven p4 arbejdspladsen

Ved forsendelse fra fabrik er händtaget làst i nederste position med en befæstelsesstift. Udlos befæstelsesstif- ten ved at sænk händtaget et en smule og trække i befæ- stelsesstiten. (Fig. 1)

Denne maskine skal fastgares med fire bolte pà et plant og stabilt underlag ved hjælp af bolthullerne maskinens bund. Dette vil være med til at forebygge, at maskinen tipper og forärsager personskade. (Fig. 2)

FUNKTIONSBESKRIVELSE FORSIGTIG:

+ Kontroller altid, at maskinen er slâet fra, og at netstik- Ket er trukket ud, for der udfores justeringer eller funkti- oner kontrolleres pâ denne sav.

Beskyttelsesskærm (Fig. 3 og 4)

Nr De sænker händtaget, hæver beskyttelsesskærmen sig automatisk. Beskyttelsesskærmen vender tilbage til udgangspositionen, nâr savningen er færdig og händta- get hæves. BESKYTTELSESSKÆRMEN MÀ ALDRIG SÆTTES UD AF FUNKTION OG FJEDEREN PÀ SKÆRMEN MÀ ALDRIG FJERNES.

Deres egen sikkerheds interesse bor De altid holde beskyttelsesskærmen i forskriftsmæssig stand. Forstyr- relser i beskyttelsesskærmens gang bor straks afhjæl- pes. Kontrollér, at fjedrebelastningen fungerer og fàr skærmen til at gà pà plads. BRUG ALDRIG MASKINEN HVIS BESKYTTELSESSKÆRMEN ELLER FJEDEREN ER BESKADIGET, DEFEKT ELLER MANGLER. DET ER MEGET FARLIGT OG KAN GIVE ANLEDNING TIL ALVORLIG PERSONSKADE.

His den transparente beskyttelsesskærm bliver smud- sig, eller der sidder sà meget savsmuld pâ den, at sav- kingen ikke længere kan ses tydeligt, skal De tage saven ud af forbindelse og rengore beskyttelsesskær- men med en fugtig Kud. Benyt ikke oplosningsmidier eller rengoringsmidler pâ petroleumsbasis pâ plastic skærmen.

Hvis beskyttelsesskærmen bliver særlig tilsmudset, og der ikke kan ses tydeligt gennem skærmen, anvendes den medfolgende topnagle til at losne den sekskantbolt, der holder midterafskærmningen pà plads.

Los sekskantbolten ved at dreje den mod uret og hæv beskyttelsesskærmen og midterafskærmningen. Med beskyttelsesskærmen anbragt pà denne mâde er det let- tere at udfore en mere effektiv rengaring. Nâr rengorin- gen er udfort, udfores den beskrevne procedure i omvendt orden, og sekskantbolten spændes til. Fjern ikke den fjeder, der holder beskyitelsesskærmen. Hvis beskyttelsesskærmen bliver misfarvet med tiden, eller som folge af ultraviolet besträling, bor De kontakte et Makita service center for at fà en ny beskyttelsesskærm. OMGÀ ELLER AFMONTER ALDRIG BESKYTTELSES- SKÆRMEN.

Placering af indlægsplade (Fig. 5 og 6)

Denne maskine er udstyret med indlægsplader i drejeski- ven med det formäl at minimere slitage pâ afslutningssi- den af en savning. Indlægspladerne er fra fabrikken indstilet sâledes, at savklingen ikke kommer i kontakt med indlægspladerne. Indstil indlægspladerne inden bru- gen p folgende mâde:

Tag forst maskinen ud af forbindelse. Losn alle de skruer {2 hver i venstre og hojre side), som fastholder indlægs- plademe. Stram kun skruerne sà meget, at indlægspla- derne stadig nemt kan fjernes med hânden. Sænk händtaget helt og tryk stopstiften ind for at lâse händta- geti den nederste stiling. Lasn den knap, som fastholder skydestængerne. Indstil indlægspladerne säledes, at de lige netop berorer siderne pà klingetænderne. Stram de forreste skruer (stram ikke for meget). Skub slæden helt mod anslaget og indstil indlægsplademe säledes, at de lige netop berarer siderne af klingetændeme. Stram de bageste skruer (stram ikke for meget).

Frigor stopstiften, när indlægspladerne er indstillet, og hæv händtaget. Stram derefter alle skruerne god til.

FORSIGTIG: + For og efter ændring af skrävinklen, skal indlægspla- derne altid indstilles som beskrevet herover.

Sikring af maksimal skæredybde (Fig. 7 og 8) Denne maskine er fra fabrikkens side indstillet til at give den maksimale skæredybde med en 305 mm savklinge. Nr der monteres en ny savklinge, skal den nedre græn- seposition pâ klingen altid kontrolleres, og, säfremt det er päkrævet, justeres som folger:

Træk forst netstikket ud. Skub slæden helt mod anslaget og sænk händtaget fuldstændigt. Anvende en topnagle ‘il at dreje justeringsbolten, indtil kingeperiferien stikker en smule længere ned end overfladen pà drejeskiven pà det sted, hvor fronten pà anslaget moder overladen pà drejeskiven.

Stadig med netstikket trukket ud, drejes savklingen med händen, mens hândtaget holdes helt nede. Sorg for, at savklingen ikke berorer nogen del af den nederste bund, när grebet er fuldt sænket, Genindstil om nodvendigt en smule.

+ Efter montering af en ny savklinge skal det altid sikres, at Kiingen ikke er i Kontakt med nogen dele af den nedre bund, när händtaget er fuldstændig sænket. Udior altid dette med netstikket trukket ud.

Kiingens nedre grænseposition kan nemt indstilles med stoparmen. For at indstille den, drejes stoparmen i pilens retning som vist pà illustrationen. Indstil justeringsskruen säledes, at klingen stopper i den onskede position, nàr händtaget sænkes helt.

Justering af geringssnit (Fig. 10)

Losn indstilingsgrebet ved at dreje det mod uret. Drej

drejeskiven, mens läsearmen holdes nede. Med indstil-

viseren stär ud for den enskede vinkel pâ vinkelskalaen.

Indstilingsgrebet fastgores ved at dreje med uret

+ När drejeskiven drejes, skal hâändtaget været helt hævet

+ Efter ændring af geringssnitvinklen skal drejeskiven altid sikres ved at indstilingsgrebet spændes stramt til.

Justering af skrävinklen (Fig. 11 og 12)

For at justere vinklen ved skräsnit, lasnes hândtaget pà bagsiden af maskinen i retningen mod uret. Frigor armen ved at trykke händtaget relativt fast i den retning, savklin- gen skal kippes. Kip savklingen, indtil viseren peger mod den onskede vinkel pà skräsnitskalaen. Stram derefter händtaget for at holde armen pà plads.

+ När savklingen hældes, skal händtaget altid være helt hævet

+ Efter ændring af skräsnitvinklen skal händtaget altid sikres ved at händtaget spændes stramt til.

+ Husk, nâr skrâvinkleme ændres, at placere indlægs- pladere korrekt som forklaret i afsnittet ‘Placering af indiægsplade”.

+ For netstikket sættes i en stikkontakt, bor det altid kon- trolleres, at afbryderkontakten fungerer korrekt og returnerer til “OFF” stilingen, nr den slippes.

+ När maskinen ikke anvendes, fjernes afläseknappen og opbevares pà et sikkert sted. Dette forhindrer at uvedkommende anvender maskinen.

+ Tryk ikke härdt pà afbryderkontakten, uden forst at trykke afläseknappen ind. Dette kan odelægge afbry- derkontakten.

For europæiske lande (Fig. 13) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen udstyret med en aflaseknap. Maski- nen startes ved at skubbe armen til venstre, trykke aflà- seknappen ind og derefter trykke pà afbryderkontakten. Slip afbryderkontakten for at stoppe.

For alle andre lande end europæiske (Fig. 14) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen udstyret med en afläseknap. Start maskinen ved at trykke afläseknappen ind og dernæst trykke pà afbryderkontakten. Slip afbryderkontakten for at stoppe.

ADVARSEL: + Anvend ALDRIG maskinen,_hvis_afbryderkontakten ikke fungerer, som den skal. Enhver maskinen med en ikke-virkende afbryderkontakt er MEGET FARLIG, og skal repareres for yderligere anvendelse. + Til sikring af Deres sikkerhed er denne maskine forsy- net med en afläseknap, der forhindrer utilsigtet start af maskinen. Anvend ALDRIG maskinen, hvis den karer, när blot De trykker pà afbryderkontakten, uden at der forst er trykket pà aflaseknappen. Indlevér maskinen til et Makita service center til reparation FOR yderligere anvendelse. De mà ALDRIG tape läseknappen fast eller omgâ aflà- seknappens formäl og funktion.

Tænd af lampen (Fig. 15 og 16)

Gælder kun model LS1214F FORSIGTIG:

+ Denne lampe er ikke vandtæt. Vask ikke lampen med

vand, og anvend den ikke pà fugtige steder. Det kan

medfare elektrisk stod.

Beror ikke lampens linse, mens lampen er tændt, og

umiddelbart efter at den slukkes, da linsen er meget

varm. Beraring af den varme linse kan give forbræn- ding.

Udsæt ikke lampen for voldsomme fysiske pâvirknin-

ger, da den kan biive beskadiget, eller dens levetid kan

+ Lad ikke lyssträlen falde direkte 1 ajnene. Det kan give ojensmerter eller ajenskader.

+ Tildæk ikke lampen med klæde, karton, pap eller lig- nende materialer, mens lampen er tændt, da det kan biive rsag til brand.

Tiyk pà den ovre del af afbryderen for at tænde lyset, og

tryk pà den nedre del for at slukke Iyset

Anvendelse af lasersträler

ste del (I) af afbryderen. Tryk pä den nederste del (O) for

at afbryde. (Fig. 17)

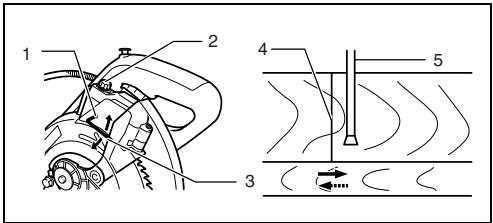

Laserlinien kan skiftes til enten venstre eller hojre side af

3. Stram justeringsskruen godt til i den psosition, hvor den holder op med at glide.

Laserlinien er pâ fabrikken indstilet säledes, at den er placeret indenfor 1 mm fra siden af klingens overflade (skæreposition).

+ Hvis laserlinien er utydelig og næsten usynlig pà grund af direkte sol i det indendors eller udendors vindue, skal der findes et nyt arbejdssted, som ikke er udsat for direkte sol.

Indstilling af laserlinien (Fig. 19)

Laserlinien kan flyttes til enten venstre eller hojre side af klingen, alt efter skæremetoden. Vi henviser til forklarin- gen med overskriften “Anvendelse af lasersträler angä- ende metoden til flytning.

+ Anvend træanlæg mod anslaget, när skærelinien sæt- tes ud for laserlnien pà siden af anslaget ved kombine- ret snit (skrävinkel 45 grader og geringsvinkel til hojre 45 grader).

A) När den korekte storrelse pâ venstre side af

arbejdsstykket er opnäet + Flytlaserlinien til venstre side af klingen. B) Nr den korrekte storrelse p hojre side af arbejds- stykket er opnäet + Flytlaserlinien til hojre side af klingen.

Sæt skærelinien pà arbejdsstykket pà linie med laserli-

+ Sarg altid for at maskinen er slukket og netstikket truk- ket ud, for der foretages noget arbejde pà selve maski- nen.

Opbevaring af topnogle (Fig. 20)

Topnoglen opbevares som vist pà illustrationen. Tag top- noglen ud af nogleholderen, nâr den skal anvendes. Sæt den tilbage i nagleholderen, när den ikke skal anvendes mere.

Montering og afmontering af savklingen

+ Sorg altid for at maskinen er slukket og netstikket truk- ket üd, for savklingen monteres eller afmonteres.

+ Anvend kun den topnagle, der er leveret af Makita til at montere eller afmontere savklingen. | modsat fald kan en for härd eller for let tilspænding af sekskantbolten forekomme. Dette kan medfore personskader.

Läs händtaget i den hævede position ved at trykke stop- stften ind. (Fig. 21)

For at afmontere savklingen anvendes topnoglen til at losne den sekskantsbolt, der holder midterafdækningen, ved at dreje mod uret. Loft beskyttelsesskærmen og mid- terafdækningen. (Fig. 22)

Tryk pâ spindellsen, säledes at savklingen ikke kan dreje, og losn sekskantsbolten ved at dreje den med uret med topnaglen. Fjern derefter sekskantsbolten, den ydre flange og savklingen. (Fig. 23)

For at montere savklngen sættes denne pâ spindlen, idet De forvisser Dem om, at pilens retning pâ savklingen stemmer overens med pilens retning pà klngehuset Montér den ydre flange og sekskantsbolten. Benyt deref- ter topnaglen til spænde sekskantsbolten (venstreskäret gevind) fast ved at dreje den mod uret, mens der trykkes pà spindelläsen. (Fig. 24)

For alle lande undtagen europæiske lande

+ Den sorte ring med en ydre diameter pà 25 mm og den solviarvede ring med en ydre diameter pà 25,4 mm er monteret pà fabrikken som vist pà illustrationen. När der anvendes en klinge med en huldiameter pà 25 mm, skal den solviarvede ring erstattes med den sorte ring. Inden savklingen monteres pà spindlen, bor det altid kontroleres, at den korrekte ring, der passer til skaft- hullet i den savkinge, som De agter at anvende, er monteret mellem den indre og ydre flange. (Fig. 25)

Gælder lande i Europa FORSIGTIG:

+ Ringen med en udvendig diameter pâ 30 mm er monte- ret mellem den indre og ydre flange pà fabrikken.

Benyt derefter topnaglen til spænde sekskantsbolten fast ved at dreje den mod uret, mens der trykkes pà spin- delläsen.

Sæt beskyttelsesskærmen og midterafdækningen pâ plads. Stram dernæst sekskantsbolten til med uret for at holde midterafdækningen pâ plads. Frigor händtaget fra dets hævede position ved at trække i stopstiften. Sænk händtaget for at sikre, at beskyttelsesskærmen bevæger sig korrekt. Sorg for, at spindelläsen er udlost, for det saves. (Fig. 26)

Stovpose (ekstraudstyr) (Fig. 27)

Anvendelse af stovposen giver et renere arbejdsmilje og

gor opsamling af stav nemmere. Stovposen sætles pâ

ved at posens mundstykke sættes ind i stovtuden pà

Kiingeholderen og posens äbning sættes over stovmund-

När stovposen er cirka hat fyldt, tages den af maskinen

og lukkeskinnen trækkes ud. Tam stevposen og bank let

pä den, sà de stavpartikler, der har samlet sig pà de ind-

vendige flader og som kan nedsætte effektiviteten af

Stovopsamlingen, fjernes.

+ Hvis De tislutter en Makita-stovsuger til denne maskine, kan en renere og mere effektiv udsugning opnäs.

ved at trykke pà knappen, hvorefter savsmuldet kan kas-

seres. Sæt dækslet tilbage til dets udgangsstilling, sà det

fastläses. Stovbeholderen kan nemt tages af ved at man

trækker den udad, idet man drejer den i nærheden af

stovmundstykket pà maskinen.

+ Hvis De slutter en Makita-stovsuger til denne maskine, kan en renere og mere effektiv udsugning opnäs.

+ Tom stovbeholderen, inden niveauet af opsamlet sav- smuld när cylnderdelen:

Fastspænding af emnet

+ Det er meget vigtigt altid at fastspænde emnet godt og stramt med skruestikken. Gores det ikke, kan maski- nen blive beskadiget og/eller emnet kan blive odelagt. DER KAN OGSÀ SKE PERSONSKADE. Efter anven- delse af maskinen, MÀ savklingen IKKE hæves, for den er fuldstændig stoppet.

+ Ved skæring af lange emner bor der benyttes oplæg- gerforiængere, der har samme hojde som drejeskivens overflade. Forlad Dem ikke udelukkende pâ den lod- rette og/eller vandrette skruestik ved fastspænding af emnet.

Tynde materialer har en tendens til at boje. Understot et emne i hele dets længde, sà det udgäs at klingen klem- mes fast med TILBAGESLAG som resultat. (Fig. 31)

Denne maskine er udstyret med et hjælpeanslag som normal skal placeres som vist i Fig. 32.

Men när der skal udfores venstre skräsnit, skal den sæt- tes til den venstre stilling som vist pà Fig. 33.

+ Indstil altid hjælpeanstaget til den venstre position, som vist i Fig. 33, nr der udfores skräsnit. Ellers vil det komme i kontakt med klingen eller en del af maskinen, hvilket kan medfore, at operatoren kommer alvorligt til skade.

Hjælpeanslag R (Fig. 34)

Hiælpeanslaget R kan monteres pà hojre side af ansla- get. Sæt stængerne pà hjælpeanslag R ind i hullerne i anslaget. Stram skrueme, som folger med hjælpeanslag R, for at fastspænde hjælpeanslag R.

+ När der laves hojre skräsnit, mâ man aldrig anvende hiæipeanslag R. Det vil komme i Kontakt med kingen eller andre dele af maskinen, hvilket kan bevirke, at operataren kommer til skade.

Lodret skruestik (Fig. 35 og 36)

Den lodrette skruestik kan monteres i to stilinger eller enten pà venstre eller hojre side af anslaget. Sæt skrue- stangen ind i hullet pà anslaget og stram Skruen pà bag- siden af anslaget til for at holde skruestangen pà plads. Den lodrette skruestik kan ogsà fastgores til stangen i hojre side af hjælpeanslaget R.

Indstil skruearmen efter emnets tykkelse og form og fast- spænd den ved hjælp af vingeskruen. Hvis vingeskruen til fastspænding af skruearmen kommer i kontakt med anslaget, skal vingeskruen monteres pà den modsatte side af skruearmen. Sorg for, at ingen del af maskinen kommer i kontakt med skruestikken, nâr händtaget sæn- kes helt og slæden skubbes eller trækkes hele vejen. His nogle dele berorer skruestikken, bor skruearmen genindstilles:

Tryk emnet fladt imod anslaget og drejeskiven. Justér emnet til den onskede skräsnitsmarkering og fastgor det ved at stramme skrueknappen.

FORSIGTIG: + Emnet bor være helt fastspændt mod drejeskiven og anslaget med skruestikken under al arbejde.

Vandret skruestik (ekstraudstyr) (Fig. 37 og 38) Den vandrette skruestik kan monteres enten pà venstre eller hojre side af bunden. När der skal laves geringssnit pà 15° eller mere, skal den vandrette skruestik monteres pä den side, der vender modsat af den retning, som dre- ieskiven skal drejes.

Ved at dreje motrikken til venstre, frigores skruestikken, og bevæger sig hurtigt ind og ud. Arbejdsemnet gribes ved at man trykker skrueknappen fremad, indtil skruepla- den kommer i Kontakt med arbejdsemnet og drejer motrikken til hojre. Drej derefter skrueknappen med uret for at fastspænde arbejdsemnet.

Den maksimale bredde pà arbejdsemnet, der kan fast- spændes i den vandrette skruestik, er 200 mm.

När den vandrette skruestik monteres pâ hojre side af bunden, skal man ogsä anvende hjælpeanslaget R for at fastholde arbejdsemnet bedre. Vi henviser til afsnittet “Hjælpeanslag R° angäende montering af hjælpeanslag R.

+ Sæt altid motrikken helt til hojre, nàr arbejdsemnet fastspændes. Forsommelse af dette kan resultere i, at arbejdsemnet ikke fastspændes ordentligt. Dette kan igen bevirke, at arbejdsstykket slynges bort, hvilket kan beskadige klingen eller medfore, at man mister kontrol- len over maskinen. Dette kan resultere i PERSON- SKADE.

Holderne kan monteres pâ begge sider, hvilket er ideelt

‘il at holde arbejdsemnet vandret. Lad holderstængerne

glide ind i hullerne i bunden og indstil deres længde i

overensstemmelse med det arbejdsemne, som skal fast-

holdes. Fastgor dereter holderne ordentligt med skrue- me.

+ Understot aid lange arbejdsemner, sä de holdes i plan med oversiden af drejeskiven, sà der opnäs præcise snit og det ikke risikeres, at operatoren mister kontrol- len over maskinen.

Indlægsplade (ekstraudstyr) (Fig. 40 og 41)

+ Nâr indlægspladen anvendes, skal der altid skæres med samme geringsvinkel.

+ Hvis geringsvinklen ændres, skal der anvendes en anden indlægsplade.

+ Anvend aldrig indlægsplade ved skräsnit.

His disse forskrifter Ike overholdes, vil indlægspladen

splintres, hvilket kan mediore aorlig tilskadekomst for

Ved at anvende indægspladen til 90° snit kan man

skære i emnet pà siden af anslaget (hojden pà emnet

kan være op til 35 mm), uden at det splintres. Montér ind-

lægspladen pä anslaget med de to skruer, (Justér ansla-

get og indlægspladen, säledes at endefladerne er i

Kontakt. Stram derefter skruerne til.)

+ For betjening bor händtaget altid frigores fra den nederste stilling ved at man trækker i befæstelsesstif- ten.

+ Sorg for at savklingen ikke berorer emnet, el. lign. for

Læg ikke for meget tryk pâ händtaget, när der saves.

For kraftigt tryk kan resultere i overbelastning af moto-

ren ogeller formindsket savekapacitet. Tryk kun händ-

taget ned med sà meget kraft, som der kræves for at udfore ubesværet savning og uden at klingens hastig- hed reduceres ret meget.

Tryk forsigtigt händtaget ned for at udfore savningen.

His händtaget trykkes ned med magt, eller hvis det

udsættes for sidelæns tryk, vibrerer savklingen og

efterlader mærker (savmærker) pâ emnet, ligesom savningen ikke vil live nojagtig.

Ved glidende snit skal slæden forsigtigt skubbes mod

anslaget uden at stoppe. Hvis slæden stoppes under

savningen, vil der komme et mærke pâ emnet og sav- ningen vil heller ikke være nojagtig.

1. Savning ved tryk (sm emner) (Fig. 42) Emner op til 115 mm hoje og 75 mm brede kan saves pà folgende mäde.

Skub slæden helt mod anslaget og stram knappen i ret-

ningen med uret for at fastspænde slæden. Spænd

emnet fast med skruestikken. Tænd for maskinen, uden at klingen kommer i kontakt, og vent til Kingen er kom- met op pà fulde omdrejninger, inden sænkning. Sænk derefter grebet til den helt sænkede position for at skære arbejdsstykket. Nr snittet er afsluttet, slukkes maskinen

hvoretter DE SKAL VENTE TIL SAVKLINGEN STAR HELT STILLE for savhovedet bringes tilbage i dens

+ Stram knappen god til retningen med uret, sà slæden ikke flytter sig under arbejdet. Utilstrækkelig stramning kan forärsage uventet tlbageslag af klngen. Dette kan resultere i PERSONSKADE.

2. Savning ved gliden (tryk) (skæring af brede arbejdsemner) (Fig. 43)

Losn knappen mod uret, sà slæden kan glide frit. Fast-

spænd arbejdsemnet med skruestikken. Træk slæden

helt imod dig. Tænd for maskinen, uden at klingen kom- mer i kontakt med emnet og vent, indtil klingen er kom-

met op pà fuld hastighed. Tryk händtaget ned og TRYK SLÆDEN MOD ANSLAGET OG GENNEM ARBEJDSEMNET. Afbryd maskinen, nr skæringen er

færdig og VENT TIL SAVKLINGEN STÂR HELT STILLE,

inden De sætter Kingen tilbage til den averste position:

+ När der udiores savning ved gliden, skal De FORST TRÆKKE SLÆDEN HELT IMOD DEM og trykke hând- taget ned til den nederste position og derefter SKUBBE SLÆDEN MOD ANSLAGET. BEGYND ALDRIG SKÆ- RINGEN, HVIS SLÆDEN IKKE ER TRUKKET HELT IMOD DEM. Hvis De udfarer savning uden at trække slæden helt imod Dem eller hvis De udiarer skräsnittet i retningen mod Dem, kan der opstà uventet tilbageslag af savklingen med PERSONSKADE til folge.

+ Udior aldrig savning ved gliden med händtaget làst i den nederste position ved at trykke pà stopstiften.

+ Losn aldrig knappen, som fastholder slæden, mens savklingen roterer. Dette kan resulterer i alvorlig tilska- dekomst

3. Geringssnit Vi henviser til det tidligere afsnit “Justering af gerings- snit”

4. Skräsnit (Fig. 44)

Losn armen og vip savklingen for at indstille vinklen til skräsnit. (Se det tidligere afsnit “Justering af skrävink- ln”). Sorg for at spænde armen godt fast igen, sà skrès- nitvinklen ikke_ændrer sig. Fastspænd arbejdsemnet i skruestikken. Tænd for maskinen, uden af savklngen berorer arbejdsemnet og vent, til Kingen har nâet fulde omdrejninger. Sænk derefter forsigligt händtaget til den laveste position, mens der lægges tryk parallelt med sav- Kingen og SKUB SLÆDEN MOD ANSLAGET FOR AT SKÆRE ARBEJDSEMNET. Nr snittet er afsluttet, skal De slukke for maskinen og VENTE TIL SAVKLINGEN STÂR HELT STILLE, fer savklingen bringes tilbage til dens everste position.

+ Sorg altid for, at kingen bevæger sig ned i skräsnittes retning, nâr der udfores skräsnit. Hold hænderne væk fra savklingens bane.

+ När der udfores skräsnit, kan der opstà en situation, hvor det afskärne stykke hviler mod siden af savklin- gen. Hvis savklingen loftes, mens den stadig roterer, kan dette fraskær blive fanget i savklngen, og sm stykker fraskær kan blive slynget væk, hvilket er meget farligt. Savklingen MÀ KUN loftes forsigtigt, efter at savklingen stär fuldstændig stille.

+ När händtaget trykkes ned, skal dette gores samtidig med at savklingen trykkes ned. Hvis der bruges magt lodret pà drejeskiven eller hvis trykket ændres under bearbejdningen, bliver det udferte arbejde ikke nojag- tigt.

+ Indstil altid hjælpeanslaget til den venstre position, nâr der udfores skräsnit.

Kombineret snit er betegnelsen for den proces, hvor der

Hojre 52° og hojre 0° — 45°

Der kan skæres op til 66 mm hoje og 170 mm brede emner ved geringsvinkel til venstre pà 45° og skrävinkel til venstre 45°.

Der kan skære op til 66 mm hoje og 215 mm brede emner ved geringsvinkel til hojre pà 45° og skrävinkel til venstre 45°.

Ved en venstre og hojre geringsvinkel p 45° og en hojre skrävinkel pà 45°, kan der skæres op til 45 mm hoje og 215 mm brede arbejdsemner.

Se forklaringerne i *Savning ved tryk”, “Savning ved gli- den”, “Geringssnil” og “Skräsnit” när der skal udfores kombineret savning.

6. Skæring af aluminium-profiler

När aluminium-profiler fastspændes, skal der anvendes

en afstandsklods eller et stykke affaldstræ som vist i

Fig. 45 for at forhindre, at aluminiumet bliver bojet eller

beskadiget. Anvend skæreolie, när der skæres alumi-

nium-profiler for at forhindre, at der sætter sig aluminium pâ savklingen:

+ Forsog aldrig at skære tykke eller runde aluminiumpro- filer. Tykke aluminium-profiler kan losne sig under arbejdet, og runde profiler kan ikke fastspændes godt nok med denne maskine. (Fig. 46)

7. Træanlæg (Fig. 47)

Anvendelse af træanlæg hjælper med til opnäelse af snit,

der er fri for splinter. Fastgor et træanlæg til anslaget ved

hjælp af hullerne i anslaget og 6 mm skruer.

Se illustrationen angäende mâlene for et foresläet træan-

+ Anvend et lige stykke træ med ensartet tykkelse som træanlæg.

+ När der skæres arbejdsemner med en hojde fra 115 mm til 120 mm, skal der anvendes et træanlæg for at forhindre, at en del af arbejdsstykket i nærheden af anslaget bliver efterladt i uskäret stand.

När der skæres arbejdsemner med en hojde pä 120 mm,

skal der anvendes et træanlæg med folgende tykkelse.

Geringsvinkel Tykkelse af træanlæg

Venstre og hojre 45° Over 15 mm

Hojre 52° Over 15 mm FORSIGTIG:

+ Anvend skruer til at montere træanlægget pà anslaget. Skruerne skal anbringes säledes, at skruernes hoveder ikke stikker op over overlladen pà anslaget.

+ När træanlægget er monteret, mà De ikke dreje bun- den med händtaget sænket. Klingen og/eller træan- lægget vil i sà fald lide skade.

8. Notskæring (Fig. 48) En skæring af frisetyper kan udfores ved at man gär frem som folger: Indstil den nedre grænseposition for klingen ved hjælp af justeringsskruen og stoparmen for at begrænse savklingens skæredybde. Se det tidiigere afsnit “Stoparm” När klingens nedre grænseposition er indstillet, skæres parallelle noter langs arbejdsemnet med anvendelse af Savning med gliden (tryk) som vist pà illustrationen. Fjern derefter materialet mellem noterne med en mejsel. For- sag ikke at udfore denne type skæring ved hjælp af brede (tykke) klinger eller en friseklinge. Der vil i sà fald være risiko for, at De mister kontrollen over maskinen og kommer til skade.

FORSIGTIG: + Sorg altid for at sætte stoparmen tilbage til udgangsstil- lingen, när De udfarer anden notskæring.

Transport af maskinen

Sorg forst for, at maskinen er taget ud af stremforbin-

delse. Fastgor klngen i 0° til skräsnit og drej bunden til

hojre til uld geringsvinkel. Fastgor skydestængerne efter

at De har trukket slæden helt imod Dem. Sænk händta-

get helt og làs det i den nederste position ved at trykke

+ Fastgor altid bevægelige dele, for maskinen transpor- teres.

+ Befæstelsesstiften er til brug, nâr maskinen bæres og ved opbevaring, og den er ikke til brug ved savning.

VEDLIGHOLDELSE FORSIGTIG:

+ Kontrollér altid, at maskinen er släet fra, og at netstik- Ket er trukket ud, for der udfares eftersyn eller vedlige- holdelse.

ADVARSEL: + Sorg alt for, at Klingen er skarp og ren for at opnä det bedste resultat.

Indstilling af skærevinklen

Denne maskine er omhyggeligt indstilet og justeret fra fabrikkens side, men indstillingerne kan forandres under transport og brug. De kan selv foretage indstillinger, som beskrevet her, hvis maskinen ikke er indstillet korrekt:

1. Geringsvinkel Skub slæden mod anslaget og stram knappen for at fast- spænde det. Losn grebet, som holder drejeskiven. Drej drejeskiven, sà viseren kommer til at stà ud for 0° pà vinkelskalaen Drej derefter en smule i retningen med og mod uret for at stlle drejeskiven i 0° mærket. (Lad den være som den er, Hvis viseren ikke stär ud for 0°). Lasn sekskantboltene, som holder anslaget, med topnaglen. (Fig. 51) Sænk händtaget helt og làs det i den nederste position ved at skubbe stopstften ind. Sæt savklingens side i en ret vinkel til anslagets forside ved hjælp af en trekantsli- neal, anslagsvinkel etc. fastspænd sekskantboltene pà anslaget, begyndende fra hojre. (Fig. 52) Sorg for at viseren stär ud for 0° pà vinkelskalaen. Hvis den ikke gor det, lasnes skruen, som holder viseren, og viseren justeres. (Fig. 53) 2. Skrävinkel 1) 0° skrävinkel Skub slæden mod anslaget og stram knappen for at fastspænde slæden. Sænk händtaget fuldstændigt og làs det i den laveste position ved at skubbe läse- stifen ind. Armen bag pà maskinen losnes. Sorg for, at armen er läst. (Fig. 54) Dre sekskantsbolten pà venstre side af armen to eller tre gange mod uret. Drej sekskantsbolten pâ hojre side af armen to eller tre gange mod uret for at hælde savklingen mod venstre. (Fig. 55) Sæt savklingens side i en retvinkel til overfladen af drejeskiven ved hjælp af trekantslineal, anslagsvin- kel, etc. ved at dreje sekskantsbolten pà hojre side af armen med uret. Drej nu sekskantbolten pà ven- Stre side af armen med uret sà langt som den kan. Stram armen til. (Fig. 56)

Sarg for, at de to visere pà armen peger hver til 0° pâ skalaen pà armholderen. Hvis de ikke peger mod 0°, skal skruerne, der holder viseme, losnes og iusteres sà de peger mod 0°. (Fig. 57)

45° skrâvinkel (Fig. 58)

Juster kun 45° skrävinklen efter at have udiort juste- ringen for 0° skrävinklen. Juster 45° skrävinklen ved at lesne händtaget og hælde klingen helt til venstre. Sarg for, at viseren pà händtaget peger pà 45° pà skalaen pà armholderen. Hvis viseren ikke peger pà 45°, drejes den venstre 45° skrävinkeljusteringsbolt pâ siden af armholderen, indtil viseren peger pà 45°. For at justere hojre 45° skrävinkel, udiores samme procedure som den herover beskrevne.

Justering for lettere betjening ved skräsnit

Läsemotrikken, der holder armen og armholderen, er indstillt fra fabrikken til at sikre jævn betjening ved skrä- snit og sikre snitpræcisionen. Forsog ikke at ændre den, Hvis samlingen ved armen og armholderen bliver los, skal motrikken strammes med en nogle.

jens position (Fig. 60 og 61)

+ Da maskinen er i stremforbindelse, när positionen af laserinien indstilles, skal der udvises den starst mulige forsigtighed, specielt ved anvendelse af afbryderen. Hvis afbryderen aktiveres ved et uheld, kan maskinen Starte og operataren kan komme til skade.

+ Se aldrig direkte ind i laserstrâlen. Direkte udsættelse for lasersträling er farligt for synet.

+ Udsæt aldrig maskinen for stod eller fysiske pâvirknin- ger. Dette kan bevirke, at laserliniens position bliver fejlagtig, at lasersträlens udsendingsdel beskadiges og at maskinens levetid afkortes.

Under indstilling vil laserlinien ses pà venstre side af savklingen

Skrue ti ændring af justeringsskruens flyibare omrâde

Under indstilling vil laserlinien ses pà hojre side af savklingen

TT Skrue Hi ændring af justeringsskruens flyibare omrâde

Udtor falgende for begge indstilinger:

1. Kontroller, at maskinen er taget ud af forbindelse.

2. Lav skærelinien pà arbejdsstykket og læg det pà

drejeskiven. Pä dette tidspunkt mà arbejdsstykket

ikke fastspændes med en skruestik eller en lignende fastspændingsanordning.

Sænk savklingen ved at sænke händtaget og kon-

troller, hvor skærelinien og savklingens position er.

(Bestem, hvilken position der skal skæres i pà skæ-

4. När De har bestemt den position, der skal skæres, sættes händtaget tilbage til udgangsstilingen. Fast- spænd arbejdsstykket med den lodrette skruestik uden af flytte arbejdsstykket fra den forhändskon- trollerede position

5. Tilslut maskinen og aktiver laserknappen

6. | Indstil laserliniens position som vist herunder.

Laserliniens position kan ændres i takt med at de bevæ-

gelige omräde for justeringsskruen for laseren ændres

ved at man drejer to skruer med sekskantbolten. (Det

bevægelige omräde for laserlinien er fabriksindstllet

indenfor 1 mm fra savklingens side).

For at flyte laserliniens bevægelige omräde længere

væk fra savklingens side, skal De dreje de to skruer i ret-

ningen mod uret, när justeringsskruen er losnet. Drej

disse to skruer i retningen med uret for at fore den nær-

mere savklingens side, nâr justeringsskruerne er lasnet.

Se afsnittet med tilen “Anvendelse af lasersträler” og

indstil_justeringsskruen säledes, at skærelinien pâ

arbejdsstykket flugter med laserlinien

+ Kontroller med jævne mellemrum, om positionen af laserlnien er præcis.

+ Fà maskinen repareret hos et servicecenter, der er autoriseret af Makita, hvis laserdelen ikke fungerer.

Rengoring af linsen til laserlyset (Fig. 62 og 63)

Gælder kun model LS1214L Hvis linsen til laserlyset er blevet snavset, eller huis sav- smuld har sat sig fast pà den pâ en sâdan mâde, at laserlnien ikke længere er synlig, skal De tage maskinen ud af forbindelse og rengore laserlyset omhyggeligt med en bled, fugtig klud. Der mà ikke anvendes oplosnings- midler eller petroleumsbaserede rengaringsmidier til ren- goring af linsen.

Linsen til laserlyset fjernes ved at man afmonterer sav- Kingen, inden linsen fjemnes, i overensstemmelse med anvisningerne i afsnittet med titlen “Montering og afmon- tering af savklingen”.

Losn, men fjern ikke skruen, der holder linsen, ved hjælp af en skruetrækker.

Træk linsen ud som vist pà illustrationen.

+ Hvis linsen ikke kommer ud, skal De lasne skruen

yderligere og trække linsen ud igen uden at fjerne Skruen

Udskiftning af lysstofror (Fig. 64)

Gælder kun model LS1214F FORSIGTIG:

+ Kontrollér altid, at maskinen er släet fra, og at netstik- Ket er trukket ud, for der foretages udskifining af lys- Stofraret.

+ Brug ikke magt, og stod eller rids ikke et Iysstofror, da det kan fà glasset til at gà i stykker, hvilket kan volde skade pà Dem selv eller omkringstäende.

+ Lad lysstofraret kale lidt af, for det udskiftes. Ellers kan De komme til at brænde Dem selv.

Fjern skruerne, der holder lampeboksen. Træk lampe- boksen ud, idet De trykker let pâ den ovre position som ilustreret til i Fig. 64.

Træk lysstofraret ud, og udskift det med et nyt, original Makita lysstofror.

Udskiftning af kulborsterne (Fig. 65 og 66)

Tag kulborsteme ud og efterse dem periodisk. Kullene skal udskiftes, när de er slidt ned til slidgrænsen. Hold kulborsterne rene, sà de altid passer ind i hullerne. Begge kulborster bor udskifles parvis og samtidigt. Anvend kun identiske kulborster.

Benyt en skruetrækker til at fjerne kuldækslerne. Tag de slidte kulbarster ud, sæt de nye i, og fastgor kuldæks- lerne.

+ Efter anvendelse aftorres späner eller stov, der mâtte klæbe til maskinen, med en kud eller lignende. Hold beskyttelsesskærmen ren som beskrevet à afsnittet “Beskyttelsesskærm". Smor de glidende dele pà maskinen med olie for at forhindre rustdannelse.

+ När maskinen skal opbevares, skal slæden trækkes helt mod Dem selv, sà tappene bliver sat helt ind i dre- jeskiven.

For at opretholde produktets sikkerhed og pälidelighed,

mà istandsættelse, vedligeholdelse eller justering kun

udiores af et autoriseret Makita service center med anvendelse af Makita reservedele.

+ Dette udstyr og tilbehor bar anvendes sammen med Deres Makita maskine, sädan som det er beskrevet i denne brugsanvisning. Anvendelse af andet udstyr eller tilbehor kan udgore en risiko for personskade. Til- behoret bor kun anvendes til det, det er beregnet til.

Hvis De behover hjælp ved valg af tilbehor eller ansker yderligere informationer, bedes De kontakte Deres lokale Makita service center.

+ Savklinger med stäl- og hârdmetalplatte + Stovpose

ENGt023 Lyd Det typiske A-vægtede stojniveau bestemt i overens- stemmelse med EN61029:

Vibrations emissionsværdi bestemt i overensstemmelse

med EN6 1029: Vibrationsafgivelse (a) Usikkerhed (K): 1,5 m/s?

,5 m/s? eller mindre

ENGoat-1 + Den angivne vibrationsemmisionsværdi er blevet mâlt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne en maskine med en anden. + Den angivne vibrationsemmisionsværdi kan ogsà anvendes i en preliminær eksponeringsvurdering. ADVARSEL: + Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra den erklærede emis- Sionsværdi, afhængigt af den mâde, hvorpä maskinen anvendes. Sorg for at identificere de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret pâ en vurde- ring af eksponering under de faktiske brugstorhold {med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og när den korer i tomgang i tilgift til afbrydertiden).

EnHoc-11 Kun for lande i Europa

Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at den (de) folgende Makita maskine(r): Maskinens betegnelse: Kombineret afkorter-geringssav Model nr./Type: LS1214, LS1214F, LS1214L er af serieproduktion og opfylder betingelserne i de falgende EU-direktiver: 98/37/EC indtil 28. december 2009 og derefter med 2006/42/EC fra 29. december 2009 og er fremstillet i overensstemmelse med de folgende standarder eller standardiserede dokumenter: EN61029 Den tekniske dokumentation opbevares af vores autoris- erede repræsentant i Europa, som er: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, England
