MANUAL DE UTILIZADOR LS1214 MAKITA

O seguinte mostra os símbolos utilizados para a ferramenta. Certifique-se de que compreende o seu significado antes da utilização.

Symboler

Não deite ferramentas eléctricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a sua aplicação para as leis nacionais, as ferramentas eléctricas usadas deven ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológicos.

- Kun for EU-lande

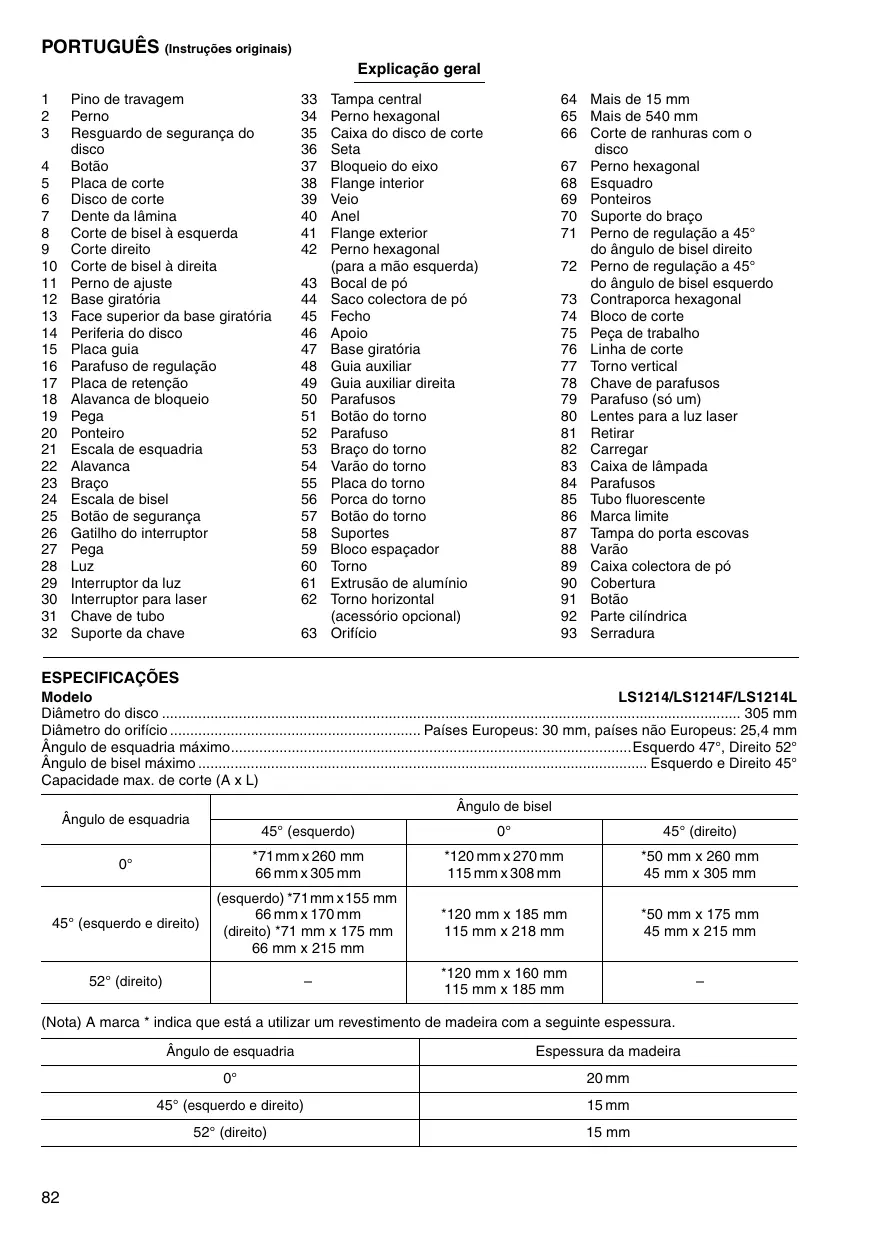

1	Pino de travagem	33	Tampa central	64	Mais de 15 mm
2	Perno	34	Perno hexagonal	65	Mais de 540 mm
3	Resguardo de segurança do disco	35	Caixa do disco de corte	66	Corte de ranhuras com o disco
		36	Seta
4	Botão	37	Bloqueio do eixo	67	Perno hexagonal
5	Placa de corte	38	Flange interior	68	Esquadro
6	Disco de corte	39	Veio	69	Ponteiros
7	Dente da lâmina	40	Anel	70	Suporte do braço
8	Corte de bisel à esquerda	41	Flange exterior	71	Perno de regulação a 45 ^ do ângulo de bisel direito
9	Corte direito	42	Perno hexagonal (para a mão esquerda)	72	Perno de regulação a 45 ^ do ângulo de bisel esquerdo
10	Corte de bisel à direita
11	Perno de ajuste	43	Bocal de pó
12	Base giratória	44	Saco colectora de pó	73	Contraporca hexagonal
13	Face superior da base giratória	45	Fecho	74	Bloco de corte
14	Periferia do disco	46	Apoio	75	Peça de trabalho
15	Placa guia	47	Base giratória	76	Linha de corte
16	Parafuso de regulação	48	Guia auxiliar	77	Torno vertical
17	Placa de retenção	49	Guia auxiliar direita	78	Chave de parafusos
18	Alavanca de bloqueio	50	Parafusos	79	Parafuso (só um)
19	Pega	51	Botão do torno	80	Lentes para a luz laser
20	Ponteiro	52	Parafuso	81	Retirar
21	Escala de esquadria	53	Braço do torno	82	Carregar
22	Alavanca	54	Varão do torno	83	Caixa de lâmpada
23	Braço	55	Placa do torno	84	Parafusos
24	Escala de bisel	56	Porca do torno	85	Tubo fluorescente
25	Botão de segurança	57	Botão do torno	86	Marca limite
26	Gatilho do interruptor	58	Suportes	87	Tampa do porta escovas
27	Pega	59	Bloco espaçador	88	Varão
28	Luz	60	Torno	89	Caixa colectora de pó
29	Interruptor da luz	61	Extrusão de alumínio	90	Cobertura
30	Interruptor para laser	62	Torno horizontal (acessório opcional)	91	Botão
31	Chave de tubo			92	Parte cilíndrica
32	Suporte da chave	63	Orifício	93	Serradura

ESPECIFICAÇÕES

Modelo	LS1214/LS1214F/LS1214L
Diâmetro do disco	305 mm
Diâmetro do orifício	Países Europeus: 30 mm, países não Europeus: 25,4 mm
Ângulo de esquadria máximo	Esquerdo 47°, Direito 52°
Ângulo de bisel máximo	Esquerdo e Direito 45°
Capacidade max. de corte (A x L)

Ângulo de esquadria	Ângulo de bisel
	45° (esquerdo)	0°	45° (direito)
0°	*71 mm x 260 mm66 mm x 305 mm	*120 mm x 270 mm115 mm x 308 mm	*50 mm x 260 mm45 mm x 305 mm
45° (esquerdo e direito)	(esquerdo) *71 mm x 155 mm66 mm x 170 mm(direito) *71 mm x 175 mm66 mm x 215 mm	*120 mm x 185 mm115 mm x 218 mm	*50 mm x 175 mm45 mm x 215 mm
52° (direito)	-	*120 mm x 160 mm115 mm x 185 mm	-

(Nota) A marca * indica que está a utilizar um revestimento de madeira com a seguinte espessura.

Ângulo de esquadria	Espessura da madeira
0°	20 mm
45° (esquerdo e direito)	15 mm
52° (direito)	15 mm

Velocidade em vazio (min ^-1 ) 3.200

Tipo Laser (Só para LS1214L) .... Laser Vermelho 650 nm, <1mW (Classe Laser 2)

Dimensões (C x L x A)

LS1214/LS1214F....723 mm x 520 mm x 696 mm

LS1214L 723 mm x 520 mm x 718 mm

Peso líquido

LS1214 24,4 kg

LS1214F 24,6 kg

LS1214L 25,3 kg

Classe de segurança....☐ /II

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações estão sujeitas a alteraçãosem aviso prévio.
• As especificações podem diferir de país para país.
• Peso de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association)

Fins a que se destina

Esta ferramenta destina-se a realizar cortes de precisão, rectos e de meia esquadria, em madeira. Com discos de corte apropriados, é possível cortar também alumínio.

Alimentação

A ferramenta só deve ser ligada a uma fonte de alimentação de tensão igual à indicada na placa de características, e só funciona com alimentação CA monofásica. Dispõe de isolamento duplo em conformidade com as normas europeias e pode, portanto, utilizar tomadas sem ligação à terra.

GEA010-1

Avisos gerais de segurança para ferramentas eléctricas

AVISO! Leia todos os avisos de segurança e todas as instruções. O não cumprimento de todos os avisos e instruções pode originar choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

REGRAS DE SEGURANÇA ADICIONAIS PARA A FERRAMENTA

1. Use óculos de protecção.
2. Mantenha as mãos afastadas da parte cortante do disco. Evite tocar no disco quando este rodar por inércia. Pois, mesmo assim, este pode provocar lesões.
3. Não utilize a serra sem os resguardos de segurança montados. Verifique se o resguardo de segurança do disco se encontra devidamente fechado antes de cada utilização. Não trabalhe com a serra se o resguardo de segurança do disco não se movimentar livremente e fechar instantaneamente. Nunca fixe nem prenda o resguardo de segurança do disco em posição aberta.
4. Não efectue qualquer operação com as mãos livres. A peça a trabalhar tem de estar fixa com segurança à base giratória, e a placa guia ao torno durante todas as operações. Nunca utilize as mãos para segurar a peça a trabalhar.
5. Nunca toque na periferia cortante do disco.

6. Desligue a ferramenta e aguarde que o disco de corte pare antes de movimentar a peça a trabalhar ou antes de alterar a regulação.

7. Desligue a ferramenta da tomada antes de mudar ou disco ou de proceder a operações de manutenção.

8. Prenda as porções moveis antes de transportar a ferramenta.
9. O pino de travagem que bloqueia a cabeça de corte é só para fins de transporte e armazena-gem e não para operação de corte.
10. Não utilize a ferramenta na presença de líquidos ou gases inflamáveis.
11. Verifique cuidadosamente o disco de corte quanto a fissuras ou danos antes da operação. Substitua de imediato o disco se este apresentar fissuras ou danos.
12. Utilize exclusivamente as flanges especificadas para esta ferramenta.
13. Tenha cuidado para não danificar o eixo, as flanges (especialmente a superfície de instalação) ou o perno. Os danos nestes componentes podem provocar a fractura do disco.
14. Certifique-se de que a base giratória está bem fixa, de modo a que não se movimente durante a operação.
15. Por razões de segurança, e antes da utilização limpe a bancada de aparas, restos e detritos, etc.
16. Evite cortar pregos. Inspeccione a peça a trabalhar e retire todos os pregos antes da operação.
17. Certifique-se de que soltou o travão do eixo antes de ligar o interruptor.
18. Certifique-se de que, na posição mais baixa, o disco de corte não fica em contacto com a base giratória.
19. Agarre na pega com firmeza. Tenha em conta que a serra se movimenta um pouco para cima e para baixo, durante o arranque e a paragem da ferramenta.
20. Verifique se o disco não está em contacto com a peça a trabalhar antes de ligar o interruptor.
21. Antes de utilizar a ferramenta na peça a trabalhar, deixe-a funcionar em vazio durante algum tempo. Verifique se existem vibrações ou movimento irregular que possam indicar má instalação ou desequilíbrio do disco.
22. Aguarde que o disco atinja a velocidade máxima antes de iniciar o corte.
23. Pare a ferramenta de imediato se notar algo no funcionamento que não seja normal.
24. Não tente bloquear o gatilho na posição ON (Ligado).
25. Mantenha-se atento, especialmente no decorrer de operações repetitivas e monótonas. Não se deixe convencer por uma falsa sensação de segurança. Os discos de corte provocam lesões muito graves.

26. Utilize sempre os acessórios recomendados neste manual. A utilização de acessórios inadequados tais como discos abrasivos podem dar origem a lesões.

27. Utilize a serra apenas para cortar alumínio, madeira ou materiais semelhantes.

28. Ligue as serras de esquadria a um dispositivo de pó, ao serrar.
29. Seleccione os discos de corte em função do material a cortar.
30. Tenha cuidado quando fizer rasgos.
31. Substitua a placa de corte quando estiver gasta.
32. Não utilize discos de corte feitos de aço rápido.
33. Algum do pó proveniente da operação contém químicos que provocam cancro, defeitos congénitos ou problemas no aparelho reprodutor. Alguns exemplos desses químicos são:
34. Chumbo de material cuja tinta contenha chumbo
35. Arsénico ou crómio de madeira tratada quimicamente.
    O risco a esta exposição varia, dependendo da frequência com que executa este tipo de trabalho. Para reduzir a exposição a estes químicos: trabalhe numa área bem ventilada e utilize equipamento de segurança adequado, como uma máscara contra o pó especialmente concebida para filtrar as partículas microscópicas.
36. Para reduzir o ruído emitido, verifique sempre se o disco de corte está afiado e limpo.
37. O operador tem a formação adequada para utilização, ajuste e manutenção da ferramenta.
38. Utilize discos de corte correctamente afiaos. Respeite cuidadosamente as velocidades máxima marcadas no disco de corte.
39. Não retire, da área de corte, aparas ou fragmentos da peça que está a trabalhar enquanto a ferramenta estiver ligada e a cabeça do disco de corte não se encontrar na posição de descanso.

GUARDE ESTAS INSTRUÇÕES

INSTALAÇÃO

Montagem da bancada da serra

A ferramenta é expedida da fábrica com a pega bloqueada na posição baixa por intermédio do pino de travagem. Desmonte o pino de travagem, fazendo descer ligeiramente a pega e retirando depois o pino. (Fig. 1)

Esta ferramenta deve ser presa com quatro pernos a uma superfície nivelada e estável utilizando os orifícios para os pernos existentes na base da ferramenta. Isto ajudará a evitar que tombe e possíveis danos. (Fig. 2)

DESCRIÇÃO DO FUNCIONAMENTO

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta está desligada e com a ficha retirada da tomada, antes de proceder a afinações ou de verificar o funcionamento respectivo.

Resguardo de segurança do disco de corte (Fig. 3 e 4)

Ao descer a pega, o resguardo de segurança do disco sobe automaticamente. O resguardo volta à posição original depois de concluído o corte e quando se ergue a pega. NUNCA ESTRAGUE OU RETIRE O RESGUARDO DA LÂMINA OU A MOLA QUE PRENDE O RESGUARDO.

Para a sua própria segurança, mantenha sempre o resguardo de segurança do disco em boas condições. Qualquer funcionamento irregular do resguardo de segurança do disco deve ser reparado de imediato. Verifique para se assegurar do bom funcionamento do dispositivo de mola do resguardo de segurança. NUNCA UTILIZE A FERRAMENTA SE O RESGUARDO DE SEGURANÇA DO DISCO OU O DISPOSITIVO DE MOLA ESTIVEREM DANIFICADOS, AVARIADOS OU NÃO ESTIVEREM MONTADOS. ESTA PRÁTICA É EXTREMAMENTE PERIGOSA E PODE PROVOCAR LESÕES PESSOAIS GRAVES.

Se o resguardo transparente da lâmina transparente ficar sujo, ou partículas de pó aderirem de modo a que a lâmina e/ou a peça de trabalho deixe de ser facilmente visivel, desligue a serra da corrente e limpe o resguardo cuidadosamente com um pano húmido. Não utilize solventes ou produtos de limpeza à base de petróleo no resguardo de segurança em plástico.

Se o resguardo de segurança do disco se encontrar muito sujo e a visão através do do resguardo de segurança ficar obstruída, utilize a chave de caixa fornecida para aliviar o perno hexagonal que fixa a tampa central.

Alivie o perno hexagonal rodando-o em sentido contrário ao dos ponteiros do relógio e eleve o resguardo de segurança do disco e a tampa central. Com o resguardo de segurança nesta posição, a limpeza pode ser levada a cabo integralmente e com maior eficiência. Quando a limpeza estiver concluída, efectue o procedimento acima em ordem inversa e aperte o perno. Não desmonte o dispositivo de mola do resguardo de segurança do disco. Se o resguardo ficar descolorado com o decorrer do tempo ou pela acção dos raios UV, contacte um centro de assistência Makita para efeitos de substituição do resguardo de segurança. NÃO FORÇE NEM DES-MONTE O RESGUARDO.

Posicionamento da placa de corte (Fig. 5 e 6)

Esta ferramenta é fornecida com placas de corte na base giratória. As placas de corte foram reguladas na fábrica de modo a que a lâmina da serra não toque nas placas de corte. Antes da utilização, regule as placas de corte como se segue:

Primeiro, desligue a ferramenta da corrente. Desaperte todos os parafusos (2 em cada lado esquerdo e direito) que prendem as placas de corte. Volte a apertá-los de modo que as placas de corte sejam facilmente movimentadas com a mão. Desça completamante a pega e empurre o pino de travagem para bloquear a pega na posição inferior. Solte o botão que prende as braçadeiras deslizantes. Puxe o carreto completamente para si. Regule as placas de corte de modo a que contactem ligeiramente os lados dos dentes da lâmina. Aperte os parafusos da frente (não aperte demasiado). Empurre o carreto completamente na direcção da placa guia e regule as placas de corte de modo a que contactem ligeiramente os lados dos dentes da lâmina. Aperte os parafusos de trás (não aperte demasiado).

Depois de regular as placas de corte, solte o pino de travagem e levante a pega. Em seguida aperte todos os parafusos firmemente.

PRECAUÇÃO:

- Antes e depois de mudar o ângulo de bisel, regule sempre as placas de corte como descrito acima.

Manutenção da capacidade máxima de corte (Fig. 7 e 8)

Esta ferramenta foi regulada na fábrica para proporcionar um capacidade máxima de corte com um disco de serra de 305 mm.

Ao instalar um disco de corte novo, verifique sempre a posição limite inferior do disco e, se necessário, afine da seguinte forma:

Em primeiro lugar, desligue a ferramenta da tomada. Empurre o carro completamente na direcção da guia de esquadria e baixe a pega completamente. Utilize a chave de caixa para fazer rodar o perno de ajuste até que a periferia do disco de corte fique um pouco abaixo da face superior da base giratória, no ponto em que a face anterior da placa guia entra na face superior da base giratória.

Com a ferramenta desligada da tomada, faça rodar o disco de corte à mão enquanto segura na pega, até que esta fique totalmente em baixo, para que não possa contactar qualquer parte da base inferior. Reajuste ligeiramente, se necessário.

PRECAUÇÃO:

- Depois de instalar um disco de corte novo, certifique-se sempre de que o disco não contacta com nenhuma parte da base inferior, quando a a pega se encontra totalmente em baixo. Execute sempre esta operação com a ferramenta desligada da tomada.

Placa de retenção (Fig. 9)

A posição limite inferior da lâmina pode ser facilmente regulada com a placa de retenção. Para a regular, rode a placa de retenção na direcção da seta como indicado na figura. Regule os parafusos para que a lâmina páre na posição desejada quando desce completamente a pega.

Regulação do ângulo de esquadria (Fig. 10)

Alivie a pega fazendo-a rodar em sentido contrário ao dos ponteiros do relógio. Rode a base giratória, enquanto carrega na alavanca de bloqueio. Quando tiver movimentado a pega para a posição em que o ponteiro fica a indicar o ângulo pretendido na escala de esquadria, aperte a pega com firmeza, no sentido dos ponteiros do relógio.

PRECAUÇÃO:

- Ao fazer rodar a base giratória, certifique-se de que levanta a pega totalmente.

- Depois de alterar o ângulo de esquadria, fixe sempre a base giratória apertando com firmeza a pega.

Regulação do ângulo de bisel (Fig. 11 e 12)

Para regular o ângulo de bisel, liberte a alavanca na parte traseira da ferramenta para a esquerda. Desbloque o braço empurrando a pega firmemente na direcção em que pretende inclinar a lâmina da serra.

Incline a lâmina da serra até que o ponteiro aponte para o ângulo desejado na escala de bisel. Em seguida aperte a alavanca firmemente para a direita para prender o braço.

PRECAUÇÃO:

• Ao inclinar o disco de corte, certifique-se de que levanta a pega totalmente.
• Depois de alterar o ângulo de bisel, fixe sempre o braço apertando a alavanca no sentido dos ponteiros do relógio.
• Quando muda os ângulos de bisel, certifique-se de que posiciona as placas de corte correctamente como explicado na secção “Posicionamento da placa de corte”

Acção do interruptor

PRECAUÇÃO:

• Antes de ligar a ferramenta à tomada, verifique sempre se o gatilho do interruptor actua adequadamente, e se volta à posição “OFF” quando é libertado.
• Quando não estiver a utilizar a ferramenta, retire o botão de segurança e guarde-o num local seguro. Isto evita a operação não autorizada da ferramenta.
• Não carregue a fundo o gatilho do interruptor sem pressionar o botão de segurança. Esta acção pode estragar o interruptor.

Para os países europeus (Fig. 13)

Para evitar o accionamento acidental do gatilho do interruptor, existe um botão de segurança. Para ligar a ferramenta, empurre a alavanca para a esquerda, pressione o botão de bloqueio e em seguida carregue no gatilho. Solte o gatilho do interruptor para parar.

Para todos os países não europeus (Fig. 14)

Para evitar o accionamento acidental do gatilho do interruptor, existe um botão de segurança. Para iniciar a ferramenta pressione o botão de segurança e carregue no gatilho. Liberte o gatilho para parar.

AVISO:

• NUNCA utilize a ferramenta sem que esta disponha de um gatilho de interruptor totalmente operacional. Qualquer ferramenta com um interruptor inoperante é ALTAMENTE PERIGOSA e tem de ser reparada antes de nova utilização.
• Para a sua própria segurança, esta ferramenta está equipada com um botão de segurança que evita o arranque acidental da ferramenta. NUNCA utilize a ferramenta se esta funcionar quando carregar no gatilho do interruptor sem pressionar o botão de segurança. Envie a ferramenta para um centro de assistência Makita, para efeitos de reparação adequada ANTES de nova utilização.
• NUNCA fixe com fita adesiva nem tente anular o objectivo e a função do botão de segurança.

Só para o modelo LS1214F

PRECAUÇÃO:

• Esta lâmpada não é à prova de água. Não lave a lâmpada com água, nem a utilize em áreas com humidade ou onde ocorra precipitação de chuva. Tal prática pode dar origem a choques eléctricos e fumos.
• Não toque na lente, pois esta, quando a lâmpada está acesa, ou pouco depois de se desligar, encontra-se a uma temperatura muito elevada. Esta prática pode provocar queimaduras no utilizador.
• Não sujeite a lâmpada a impactos, que possam provocar danos ou reduzir a respectiva vida útil.
• Mantenha o feixe de luz afastado dos olhos. O feixe pode provocar lesões oculares.
• Não tape a lâmpada com panos, com caixas ou placas de cartão ou com objectos semelhantes quando se encontra acesa, pois pode provocar um incêndio ou dar origem a uma fonte de ignição.

Carregue na parte superior do interruptor para ligar a lâmpada e na parte inferior para a desligar.

Movimente a lâmpada para mudar a zona de iluminação.

NOTA:

- Utilize um pano seco para remover a sujidade da lente da lâmpada. Tenha cuidado para não riscar a lente da lâmpada, pois pode reduzir a capacidade de iluminação.

Acção do raio laser

Só para o modelo LS1214L

PRECAUÇÃO:

• Nunca olhe para o raio laser. Se olhar directamente para o raio laser pode ferir os seus olhos.
• NAO OLHE PARA O FOCO OU VEJA DIRECTAMENTE COM INSTRUMENTOS ÓPTICOS, PRODUTO LASER DA CLASSE 2M.

Para desligar o raio laser, pressione a posição superior (I) do interruptor. Pressione a posição inferior (O) para desligar. (Fig. 17)

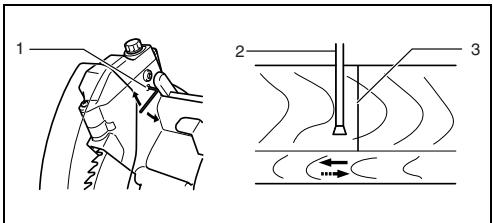

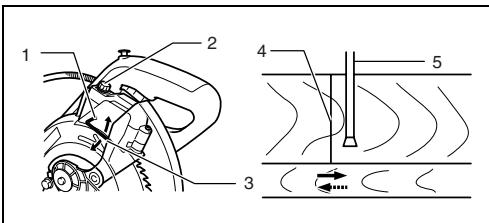

A linha do laser pode ser deslocada tanto para a esquerda como para a direita da lâmina da serra regulando o parafuso como se segue. (Fig. 18)

1. Solte o parafuso de regulação rodando-o para a esquerda.
2. Com o parafuso de regulação solto, deslize-o para a direita ou esquerda o mais possível.
3. Aperte o parafuso de regulação firmemente na posição onde parar de deslizar.

A linha de laser foi regulada na fábrica de modo a estar posicionada a 1mm da superfície lateral da lâmina (posição de corte).

NOTA:

- Quando a linha de laser for fraca e quase ou inteira-mente invisível devido à luz solar directa por trabalho exterior ou interior perto de uma janela, mude a área de trabalho para um local não exposto à luz solar directa.

Alinhamento da linha de laser (Fig. 19)

A linha de laser pode ser deslocada tanto para o lado esquerdo como direito da lâmina de acordo com as aplicações de corte. Refira-se à explicação em “Acção do raio laser” acerca do método de deslocação.

NOTA:

- Utilize revestimento de madeira contra a placa guia quando alinha a linha de corte com a linha de laser no lado da placa guia no corte composto (ângulo de bisel de 45 graus e ângulo de esquadria à direita de 45 graus).

A) Quando obtém o tamanho correcto no lado esquerdo da peça de trabalho.
- Desloque a linha de laser para a esquerda da lâmina.
B) Quando obtém o tamanho correcto no lado direito da peça de trabalho.
- Desloque a linha de laser para a direita da lâmina.
Alinhe a linha de corte na sua peça de trabalho com a linha de laser.

MONTAGEM

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta está desligada e com a ficha retirada da tomada, antes de efectuar qualquer trabalho na ferramenta.

Armazenamento da chave de tubo (Fig. 20)

A chave de tubo é armazenada como indicado na figura. Quando utiliza a chave de tubo, tire-a do suporte da chave. Depois de utilizar a chave de tubo, volte a colocá-la no suporte da chave.

Instalação ou desmontagem do disco da serra

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada da tomada, antes de instalar ou desmontar o disco da serra.
• Utilize exclusivamente a chave de caixa Makita fornecida, para instalar ou desmontar o disco. A não observância desta instrução pode resultar num aperto excessivo ou insuficiente do perno hexagonal. Isto pode provocar ferimentos pessoais.

Prenda a pega na posição elevada empurrando o pino de travagem. (Fig. 21)

Para desmontar o disco de corte, utilize a chave de tubo para aliviar o perno hexagonal de fixação da tampa central, fazendo-o rodar em sentido contrário ao dos ponteiros do relógio. Eleve o resguardo de segurança do disco e a tampa central. (Fig. 22)

Carregue no bloqueio do eixo para bloquear o veio e utilize a chave de tubo para aliviar o perno hexagonal, fazendo-o rodar no sentido dos ponteiros do relógio. Em seguida desmonte o perno hexagonal, a flange exterior e o disco de corte. (Fig. 23)

Para instalar o disco, monte-o cuidadosamente no veio, certificando-se de que a direcção da seta existente na face do disco fica apontada na direcção da seta existente na caixa do disco. Instale a flange exterior e o perno hexagonal e, em seguida, utilize a chave de tubo para apertar o perno hexagonal (rosca esquerda) com segurança em sentido contrário ao dos ponteiros do relógio, enquanto carrega no bloqueio do eixo. (Fig. 24)

Para todos os países não europeus

PRECAUÇÃO:

- O anel preto com 25 mm de diâmatro exterior e o anel prateado com 25, 4mm de diâmetro exterior foram instalados na fábrica como mostrado na figura. Quando utiliza uma lâmina com um orifício com 25 mm de diâmetro, substitua o anel preto pelo prateado. Antes de montar a lâmina no veio, certifique-se sempre de que o anel correcto para o orifício da lâmina que deseja utilizar está instalado entre as falanges interior e exterior (Fig. 25)

Para países Europeus

PRECAUÇÃO:

- O anel com 30 mm de diâmetro exterior foi instalado na fábrica entre as falanges interior e exterior.

Instale a flange exterior e o perno hexagonal e, em seguida, utilize a chave de tubo para apertar o perno hexagonal com segurança em sentido contrário ao dos ponteiros do relógio, enquanto carrega no bloqueio do eixo.

Volte a colocar o resguardo de segurança do disco e a tampa central na posição original. Em seguida, aperte o perno hexagonal no sentido dos ponteiros do relógio para fixar a tampa central. Solte a pega da posição elevada puxando o pino de travagem. Faça descer a alavanca para se certificar de que o resguardo de segurança do disco se movimenta adequadamente. Certifique-se de que o bloqueio do eixo tem o veio libero antes de iniciar o corte. (Fig. 26)

Saco colectora de pó (acessório) (Fig. 27)

A utilização do saco colectora de pó torna as operações de corte e a recolha de pó mais fácil. Para prender o saco colectora de pó, coloque o bocal do pó na caixa da lâmina e encaixe a entrada do saco sobre o bocal do pó. Quando o saco colectora de pó se encontrar meio cheio, retire-o da ferramenta e tire o fecho. Esvazie o saco colectora de pó, batendo-lhe ligeiramente para remover as partículas aderentes no interior que podem dificultar a recolha.

NOTA:

Se ligar um aspirador Makita a esta ferramenta, pode obter uma limpeza mais eficaz.

Caixa colectora de pó (acessório) (Fig. 28, 29 e 30)

Esvazie a caixa colectora de pó o mais cedo possível.

Para esvaziar a caixa colectora de pó, abra a cobertura empurrando o botão e deite fora a serradura. Volte a colocar a cobertura para que fique presa na posição original. Pode retirar facilmente a caixa colectora de pó puxando-a para fora enquanto a roda perto do bocal do pó na ferramenta.

NOTA:

- Se ligar um aspirador Makita a esta ferramenta, poderá executar uma operação mais limpa e eficiente.

PRECAUÇÃO:

- Esvazie a caixa colectora de pó antes que o nível da serradura recolhida atinja a parte cilíndrica.

Fixação da peça de trabalho

AVISO:

- É de extrema importância prender sempre a peça de trabalho de maneira correcta e firme com o torno. Caso contrário pode danificar a ferramenta e/ou estragar a peça de trabalho. PODE PROVOCAR TAMBÉM FERIMENTOS PESSOAIS. Além disso, depois de terminar o corte, NÃO LEVANTE o disco de corte até que este esteja completamente parado.

PRECAUÇÃO:

- Ao cortar peças de grande comprimento, utilize apoios que sejam da altura da face superior da base giratória. Não confie apenas no torno vertical e/ou horizontal para efeitos de fixação da peça de trabalho.

O material fino tende a dobrar. Apoie a peça de trabalho em todo o comprimento, para evitar esmagamentos e eventuais CONTRAGOLPES. (Fig. 31)

Guia auxiliar

Esta ferramenta está equipada com uma guia auxiliar. Esta deve ser colocada como indicado na figura 32.

No entanto, quando executar cortes de bisel à esquerda, coloque-a na posição à esquerda como indicado na figura 33.

PRECAUÇÃO:

- Ao efectuar cortes de bisel à esquerda, coloque-a na posição à esquerda como indicado na figura 33. Caso contrário, esta entra em contacto com o disco ou com uma parte da ferramenta, dando origem a eventuais lesões graves do utilizador.

Guia auxiliar direita (Fig. 34)

A guia auxiliar direita pode ser instalada no lado direito da placa guia. Insira os varões da guia auxiliar direita nos orifícios da placa guia. Aperte os parafusos fornecidos com a guia auxilar direita para a prender.

PRECAUÇÃO:

- Quando executa cortes de bisel à direita, nunca utilize a guia auxiliar direita. Tocará na lâmina ou qualquer parte da ferramenta podendo causar lesões no operador.

Torno vertical (Fig. 35 e 36)

O torno vertical pode ser instalado em duas posições, tanto à esquerda como à direita sa placa guia. Introduza o varão do torno no orifício existente na placa guia e aperte o parafuso na parte traseira da placa guia para fizar o varão do torno.

O torno vertical também pode ser preso ao varão no lado direito da guia auxiliar direita.

Posicione o braço do torno em função da espessura e configuração da peça de trabalho e fixe o braço do torno, apertando o parafuso. Se o parafuso de fixação do braço do torno contactar com a placa guia, instale o parafuso no lado oposto do braço do torno. Certifique-se de que nenhuma parte da ferramenta contacta com o torno quando desce a pega completamente e puxa ou empurra o carreto até ao fim. Se alguma parte contactar com o torno, altere a posição do torno.

Encoste a peça de trabalho a direito na placa guia e na base giratória. Coloque a peça de trabalho na posição de corte pretendida e fixe-a com firmeza apertando o manípulo do torno.

PRECAUÇÃO:

- A peça de trabalho tem de ser fixa com segurança contra a base giratória, e a placa guia com o torno durante todas as operações.

Torno horizontal (acessório opcional) (Fig. 37 e 38)

O torno horizontall pode ser instalado em duas posições, tanto à esquerda como à direita da base. Quando executa cortes de esquadria de 15º ou mais, instale o torno horizontal no lado oposto à direcção em que vai rodar a base giratória.

Rodando a porca do torno para a esquerda, o torno fica solto e move-se rapidamente para dentro e para fora. Para prender a peça de trabalho, empurre o botão do torno para a frente até que a placa do torno contacte a peça de trabalho e incline a porca do torno para a direita. Em seguida rode o botão do torno para a direita para prender a peça de trabalho.

A largura máxima da peça de trabalho que pode ser presa pelo torno horizontal é 200 mm.

Quando instala o torno horizontal no lado direito da base, utilize também a guia auxiliar direita para prender a peça de trabalho mais firmemente. Refira-se à secção "Guia auxiliar direita" descrita anteriormente para instalar a guia auxiliar direita.

PRECAUÇÃO:

- Coloque sempre a porca do torno completamente para a direita quando prende a peça de trabalho. Se assim não for a peça de trabalho pode ficar mal presa. Pode causar com que a peça de trabalho caia, estragar a lâmina ou causar perca de controlo que pode resultar em DANOS PESSOAIS.

Suportes (Fig. 39)

Os suportes podem ser colocados em qualquer dos lados da ferramento como meio conveniente de segurar horizontalmente peças de trabalho. Deslize o suporte dos varões para os orifícios na base e regule o seu comprimento de acordo com a peça de trabalho a ser suportada. Em seguide aperte os suportes cuidadosamente com os parafusos.

PRECAUÇÃO:

- Suporte sempre as peças compridas niveladas com a superficie superior da base giratória para obter cortes precisos e e evitar o perigo de perda de controlo.

Bloco de corte (Acessório opcional) (Fig. 40 e 41)

PRECAUÇÃO:

• Quando utiliza o bloco de corte, corte sempre com o mesmo ângulo de esquadria.
• Quando mudar o ângulo de esquadria, utilize outros blocos de corte.
• Quando executar cortes de bisel nunca utilize o bloco de corte.

Se o fizer, pode fragmentar o bloco causando injúrias sérias no operador.

Quando utiliza o bloco de corte para cortes de 90°, pode cortar sem fragmentação peças de trabalho no lado da guia de esquadria (peças com altura até 35 mm). Coloque o bloco de corte na guia de esquadria utilizando dois parafusos. (Regule a guia de esquadria e o bloco de corte de modo a que as faces estejam em contacto. Em seguida prenda os parafusos firmemente.)

OPERAÇÃO

PRECAUÇÃO:

• Antes da utilização, certifique-se de que liberta a pega da posição inferior empurrando o pino do travagem.
• Verifique se o disco não está em contacto com a peça de trabalho, etc., antes de ligar o interruptor.
• Não aplique uma pressão excessiva na pega ao cortar. Uma força excessiva pode dar origem a sobrecarga do motor e/ou diminuir a eficiência do corte. Carregue na pega apenas com a força suficiente para cortar suavemente e sem uma redução significativa da velocidade do disco de corte.

- Pressione suavemente a pega para executar o corte. Se a pega for pressionada com muita força ou se aplicar força lateral, o disco vibrará e deixará uma marca (marca de serra) na peça de trabalho e o corte não ficará perfeito.

- Quando cortar deslocando a ferramenta, empurre o carro suavemente na direcção da guia de esquadria sem parar. Se o movimento do carro for interrompido durante o corte, deixará marca na superfície de trabalho e o corte não será perfeito.

1. Corte segurando superfícies de trabalho (pequenas) (Fig. 42)

Superfícies até 115 mm de altura e 75 mm de largura podem ser cortadas da seguinte maneira.

Empurre o carro completamente para a guia de esquadria e aperte o botão para aesquerda para prender o carro. Sugure a superfície de trabalho com o torno. Ligue a ferramenta sem que a lâmina faça qualquer contacto e espere até que a lâmina atinja toda a velocidade antes de a descer. Em seguida desça a pega suavemente para a posição completamente descida para cortar a peça de trabalho. Quando acabar o corte, desligue a ferramenta e ESPERE QUE O DISCO ESTEJA COMPLETAMENTE PARADO antes de voltar a levantá-lo.

PRECAUÇÃO:

- Aperte firmemente o botão para a esquerda de modo a que os carretos não se movam durante a operação. Aperto insuficiente pode causar retorno inesperadp da lâmina. Pode resultar em DANOS PESSOAIS graves.

2. Corte corrediço (empurrão) (corte re peças de trabalho largas) (Fig. 43)

Solte o botão para a esquerda para que os carretos possam deslizar livremente. Prenda a peça de trabalho com o torno. Puxe os carretos completamente para si. Ligue a ferramenta sem que a lâmina faça qualquer contacto e espere até que atinja a velocidade máxima. Empurre a pega para baixo e EMPURRE OS CARRETOS NA DIRECÇÃO DA PLACA GUIA E NA PEÇA DE TRABALHO. Quando o corte estiver concluído desligue a ferramenta e ESPERE ATÉ QUE A LÂMINA ESTEJA COMPLETAMENTE PARADA antes de a fazer voltar à posição completamente elevada.

PRECAUÇÃO:

• Quando executa o corte corerdiço, PRIMEIRO PUXE OS CARRETOS COMPLETAMENTE PARA SI e pressione a pega para a posição mais baixa e em seguida EMPURRE OS CARRETOS NA DIRECÇÃO DA PLACA GUIA. NUNCA INICIE O CORTE QUANDO OS CARRETOS NÃO ESTÃO COMPLETAMENTE PUXADOS PARA SI. Se exutar o corte deslizante sem puxar completamente os carretos ou se executar o corte corrediço na sua direcção, a lâmina pode retornar inesperadamente podendo causar sérios DANOS PESSOAIS.
• Nunca execute o corte corrediço com a pega bloqueada na posição inferior por ter pressionado o pino de travagem.
• Nunca desaperte o botão que prende os carretos enquanto a lâmina está a rodar. Pode causar danos sérios.

3. Corte de esquadria

Refira-se à descrição prévia “Regulação do ângulo de esquadria”.

4. Corte de bisel (Fig. 44)

Solte a alavanca e incline a lâmina da serra para o ângulo de bisel regulado (Refira-se a “Regulação do ângulo de bisel” descrita anteriormente): Certifique-se de que volta a apertar a alavanca firmemente para prender seguramente o ângulo de bisel seleccionado. Prenda a peça de trabalho com um torno. Certifique-se de que o carreto está puxado completamente para trás para o operador. Ligue a ferramenta sem que a lâmina faça qualquer contacto e espere até que a lâmina atinja a velocidade máxima. Em seguida desça cuidadosamente a pega até à posição mais baixa enquanto aplica pressão em paralelo com a lâmina e EMPURRE O CARRETO NA DIRECÇÃO DA PLACA GUIA PARA CORTAR A PEÇA DE TRABALHO. Quando o corte estiver concluído, desligue a ferramenta e ESPERE ATÉ QUE A LÂMINA ESTEJA COMPLETAMENTE PARADA antes de a fazer voltar à posição totalmente elevada.

PRECAUÇÃO:

• Certifique-se de que o disco se desloca para baixo para a direcção de bisel durante um corte de bisel. Mantenha as mãos afastadas do curso do disco de corte.
• No decorrer de um corte de bisel, pode gerar-se uma condição em que o bocado cortado fica encostado à parte lateral do disco. Se levantar o disco enquanto está ainda a rodar, o bocado pode ser apanhado pelo disco, e espalhar fragmentos à volta, o que é perigoso. O disco deve ser levantado SÓ depois de estar completamente parado.
• Quando descer a pega, exerça pressão paralelamente ao disco. Se a força for exercida perpendicularmente à base giratória ou se mudar a direcção da pressão durante o corte, provocará um corte imperfeito.
• Coloque sempre a subguia na posição à esquerda ao executar cortes de bisel à esquerda.

5. Corte composto

O corte composto é o processo em que um ângulo de bisel é executado em simultâneo com um corte em ângulo de esquadria na peça de trabalho. O corte composto pode ser executado nos ângulos indicados na tabela.

Ângulo de esquadria	Ângulo de bisel
Esquerdo e Direito 45°	Esquerdo e Direito 0° – 45°
Esquerdo 47°	Esquerdo 0° – 45° e Direito 0° – 40°
Direito 52°	Esquerdo 0° – 30° e Direito 0° – 45°

Pode cortar superfícies até 66 mm de altura e 170 mm de largura com o ângulo de esquadria esquerdo de 45° e o ângulo de bisel esquerdo de 45°.

Pode cortar superfícies até 66 mm de altura e 215 mm de largura com o ângulo de esquadria direito de 45° e o ângulo de bisel esquerdo de 45°.

No ângulo de esquadria à esquerda e direita de 45º e no ângulo de bisel à direita de 45º, pode cortar peças de trabalho de até 45 mm de altura e 215 mm de largura.

Para executar cortes combinados consulte as explicações de “Corte segurando superfícies de trabalho”, “Corte corrediço”, “Corte de esquadria” e “Corte de bisel”.

6. Corte de uma extrusão de alumínio

Ao fixar extrusões de alumínio, utilize blocos espaçadores ou sobras de material, como indicado na Fig. 45, para evitar a deformação do alumínio. Utilize um lubrificante de corte ao cortar a extrusão de alumínio para evitar a acumulação de limalhas de alumínio no disco.

PRECAUÇÃO:

- Nunca tente cortar extrusões de alumínio grosso ou redondo. As extrusões de alumínio grosso podem soltar-se durante a operação e as de alumínio redondo não podem ser fixas com segurança, com esta ferramenta. (Fig. 46)

7. Revestimento de madeira (Fig. 47)

A utilização de um revestimento de madeira assegura que as peças de trabalho não estilhacem. Prenda um revestimento de madeira à placa guia utilizando os orifícios na placa guia e parafusos de 6 mm.

Veja a figura relativamente às dimensões sugeridas de um revestimento de madeira.

PRECAUÇÃO:

• Utilize madeira com espessura uniforme para revestimento de madeira.
• Quando corta peças de 115 mm a 120 mm de altura, utilize um revestimento de madeira para evitar que a parte da peça de trabalho cerca da placa guia fique por cortar.

Exemplo:

Quando corta peças de trabalho com 120 mm de altura, utilize um revestimento de madeira com a seguinte espessura.

Ângulo de esquadria	Espessura do revestimento de madeira
0°	Mais de 20 mm
Esquerdo e Direito 45°	Mais de 15 mm
Direito 52°	Mais de 15 mm

PRECAUÇÃO:

• Utilize parafusos para prender o revestimento de madeira à placa guia. Os parafusos devem ser instalados de modo a que as respectivas cabeças fiquem embebidas na superfície do revestimento de madeira.
• Quando o revestimento de madeira está colocado, não rode a base giratória com a pega descida. A lâmina e/ou o revestimento de madeira poderá estragar-se.

8. Corte de ranhura (Fig. 48)

Pode fazer um corte tipo dado procedendo como se segue: Regule a posição inferior da lâmina utilizando os parafusos de regulação e o braço de bloqueio para limitar a profundidade de corte da lâmina. Refira-se à secção “Placa de retenção” descrita anteriormente.

Depois de regular a posição de limite inferior da lâmina, corte ranhuras paralelas ao longo da largura da peça de trabalho utilizando um corte deslizante (empurrão) como indicado na figura. Em seguida retire o material da peça de trabalho entre as ranhuras com um cinzel. Não tente executar este tipo de corte lâminas largas (espessas) ou com uma lâmina dado. Pode perder o controlo resultando em danos sérios.

PRECAUÇÃO:

- Certifique-se que volta a colocar o braço de bloqueio na posição original quando executa ortes que não sejam de ranhuras.

Transporte da ferramenta

Certifique-se de que a ferramenta está desligada da corrente. Prenda a lâmina no ângulo de bisel de 0º e rode a base completamente para o ângulo de esquadria à direita. Prenda as braçadeiras deslizantes depois de puxar os carretos completamente para si. Desça apega completamente e prenda-a na posição inferior empurrando o pino de travagem. (Fig. 49)

Transporte a ferramenta agarrando nos dois lados da base da ferramenta como indicado na fugura. Se retirar os suportes, saco colectora de pó, etc., pode transportar mais facilmente a ferramenta. (Fig. 50)

PRECAUÇÃO:

• Fixe sempre os componentes móveis antes de proceder ao transporte da ferramenta.
• O pino do travão serve apenas para efeitos de transporte e armazenagem e não para quaisquer operações de corte.

MANUTENÇÃO

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta está desligada e com a ficha retirada da tomada antes de tentar proceder à inspecção, ou à manutenção da ferramenta.

AVISO:

- Certifique-se sempre de que o disco de corte se encontra afiado e limpo, para obter um desempenho optimizado e seguro.

Regulação do ângulo de corte

Esta ferramenta foi cuidadosamente regulada e alinhada na fábrica, podendo, no entanto, um manuseamento inadequado afectar o respectivo alinhamento. Se a sua ferramenta não se encontrar devidamente alinhada, execute o seguinte:

1. Ângulo de esquadria

Empurre o carro na direcção da guia de esquadria e aperte o botão para prender o carro.

Solte o punho que prende a base giratória. Rode a base giratória de modo a que o ponteiro aponte para 0° na escala de esquadria. Em seguida rode a base giratória ligeiramente para a direita e esquerda para colocar a base giratória na ranhura de 0° de esquadria. (Deixe-a como está se o ponteiro não apontar para 0°.) Liberte os pernos hexagonais que prendem a placa guia utilizando a chave hexagonal. (Fig. 51)

Desça a pega complatamente e prenda-a na posição inferior empurrando o pino de bloqueio. Ajuste o lado da lâmina com a face da placa guia, utilizando um triângulo, esquadro, etc. Em seguida aperte firmemente os pernos hexagonais na placa guia em ordem a partir do lado direito. (Fig. 52)

Certifique-se de que o ponteiro aponta para 0° na escala de esquadria. Se o ponteiro não apontar para 0°, liberte o parafuso que prende o ponteiro e regule o ponteiro de modo a que aponte para 0°. (Fig. 53)

2. Ângulo de bisel

Empurre o carro na direcção da guia de esquadria e aperte o botão para o prender. Desça a pega completamente e aperte-a na posição inferior empurrando o pino de bloqueio. Desaperte a alavanca na parte traseira da ferramenta. Certifique-se de que o braço está travado. (Fig. 54)

Rode o perno hexagonal no lado esquerdo do braço duas ou três vezes para a esquerda. Rode o perno hexagonal no lado direito do braço duas ou três vezes para a esquerda para inclinar o disco para a esquerda. (Fig. 55)

Alinhe cuidadosamente o lado do disco com a superfície superior da base giratória utilizando um esquadro, régua, etc., rodando o perno hexagonal no lado direito do braço para a direita. Rode o perno hexagonal no lado esquerdo do braço para a direita, até ao máximo. Em seguida aperte a alavanca com firmeza. (Fig. 56)

Certifique-se de que os dois ponteiros no braço marcam ambos 0° na escala de bisel no suporte do braço. Se tal não acontecer, desaperte os parafusos de fixação dos ponteiros e regule-os de modo a que marquem 0°. (Fig. 57)

Regule o ângulo de bisel de 45° só depois de executar a regulação do ângulo de bisel de 0°. Para regular o ângulo de bisel de 45° à esquerda, solte a alavanca e incline a lâmina completamente para a esquerda. Certifique-se de que o ponteiro no braço aponta para 45° na escala de bisel. Se o ponteiro não apontar para 45°, rode o perno de ajuste do ângulo de bisel de 45° à esquerda no lado do suporte do braço até que o ponteiro aponte para 45°.

Para regular o ângulo de bisel de 45° à direita, execute o mesmo procedimento descrito acima.

Regulação para um corte de bisel perfeito (Fig. 59)

A contraporca hexagonal que une o braço e o suporte do braço foi regulada na origem para assegurar a suavidade e perfeição do corte. Não a desregule. Se a ligação do braço e do suporte ficar solta, aperte a contraporca hexagonal utilizando uma chave.

Regulação da posição da linha de laser (Fig. 60 e 61)

Só para o modelo LS1214L

AVISO:

- Se a ferramenta estiver ligada à corrente quando regula a posição da linha de laser, tenha cuidado especial com a acção do interruptor. Carregar no gatilho acidentalmente pode causar um início acidental da ferramenta e danos pessoais.

PRECAUÇÃO:

• Nunca olhe para o raio laser. Se olhar directamente para o raio laser pode ferir os seus olhos.
• Nunca dê pancadas ou safanões na ferramenta. Uma pancada ou safanão pode causar uma posição incorrecta de linha de laser, estragar a parte de emissão do raio laser ou diminuir a vida útil da ferramenta.

Quando regula, a linha de laser aparece na parte esquerda da lâmina da serra

1 2 3 4 5

1 Aparafuse para mudar a deslocação do parafuso de regulação
2 Parafuso de regulação
3 Chave hexagonal
4 Linha de laser
5 Lâmina da serra

Quando regula, a linha de laser aparece na parte direita da lâmina da serra

1 2 3

1 Aparafuse para mudar a deslocação do parafuso de regulação
2 Lâmina da serra
3 Linha de laser

Para as duas regulações, proceda como se segue.

1. Certifique-se de que a ferramenta está desligada da corrente.
2. Desenhe a linha de corte na peça de trabalho e coloque-a na mesa giratória. Nesta altura, prenda a peça de trabalho com um torno ou um instrumento semelhante.
3. Desça a lâmina descendo a pega e verifique a localização da linha de corte e da lâmina da serra. (Decida a posição a cortar na linha de corte.)
4. Depois de decidir a posição de corte, volte a colocar a pega na posição original. Prenda a peça de trabalho com o torno vertical sem mudar a peça de trabalho de posição pré-verificada.
5. Ligue a ferramenta à corrente e ligue o interruptor de laser.
6. Regule a posição da linha de laser como se segue.

A posição da linha de laser pode ser mudada de acordo com a gama deslocável do parafuso de regulação pois o laser é mudado rodando dois parafusos com a chave hexagonal. (A gama deslocável da linha de laser foi regulada na fábrica a 1 mm da superfície lateral da lâmina.)

Para mudar a gama deslocável da linha de laser para mais afastada da superfície da lâmina, rode os dois parafusos para a esquerda depois de soltar o parafuso de regulação. Rode estes dois parafusos para a direita para mudar para mais próximo da lâmina depois de soltar o parafuso de regulação.

Refira-se à secção “Acção da raio laser” e regule o para-fuso de regulação de modo a que a linha de corte na sua peça de trabalho esteja alinhada com a linha de laser.

NOTA:

• Verifique regularmente a precisão da linha de laser.
• No caso de qualquer incorrecção na linha de laser mande reparar a ferramenta num centro de assistência autorizado da Makita.

Só para o modelo LS1214L

Se as lentes para a luz laser ficarem sujas ou poeira aderir de modo a que a linha de laser deixe de ser visivel, desligue a serra da corrente e retire e limpe as lentes da luz laser cuidadosamente com um pano húmido, macio. Não utilize solventes ou outros produtos de limpeza à base de petróleo.

Para retirar as lentes para a luz laser, retire a lâmina da serra antes de retirar as lentes de acordo com as instruções na secção “Instalar ou retirar a lâmina da serra”.

Solte mas não retire o parafuso que prende as lentes utilizando uma chave de parafusos.

Tire as lentes como indicado na figura.

NOTA:

- Se as lentes não sairem, solte mais o parafuso e tire as lentes para fora sem retirar o parafuso.

Susbtituição da lâmpada fluorescente tubular (Fig. 64)

Só para o modelo LS1214F

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e com a ficha retirada da tomada antes de substituir o tubo fluorescente.
• Não aplique força, impactos nem risque um tubo fluorescente, pois pode provocar a fractura do tubo, resultando em lesões em si próprio e nos que o rodeiam.
• Não toque no tubo fluorescente durante um bocado, logo após este ter sido utilizada, e depois substitua-o. Caso contrário, pode sofrer queimaduras.

Retire os parafusos, que fixam a caixa da lâmpada da luz. Retire a caixa da lâmpada, empurrando ligeiramente a respectiva posição superior, conforme ilustrado na Fig. 64.

Retire o tubo fluorescente e substitua-o com um tubo novo original da Makita.

Substituição das escovas de carvão (Fig. 65 e 66)

Desmonte e verifique as escovas de carvão regularmente. Substitua-as quando estas apresentarem um desgaste até à marca limite. Mantenha as escovas de carvão limpas e soltas, podendo deslizar nos suportes. Ambas as escovas de carvão devem ser substituídas em simultâneo. Utilize exclusivamente escovas de carvão idênticas.

Recorra a uma chave de fendas para retirar as tampas dos suportes de escovas. Retire as escovas de carvão gastas, introduza as novas e fixe as tampas dos suportes.

Depois da utilização

• Depois da utilização, limpe as aparas e o pó que ade-riu à ferramenta com um pano ou material semelhante. Mantenha o resguardo de segurança do disco limpo conforme instruções constantes da anterior secção com o título “Resguardo de segurança do disco de corte”. Lubrifique os componentes deslizantes com óleo de máquina para evitar a ferrugem.
• Quando guardar a ferramenta, puxe o carro completamente para si de modo a que o braço telescópico fique completamente introduzido na base giratória.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levadas a cabo pelos centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

ACESSÓRIOS

PRECAUÇÃO:

- Estes acessórios ou extensões são recomendados para utilização com a sua ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios ou extensões pode representar um risco de lesões para pessoas. Utilize apenas um acessório ou extensão para o fim a que se destina.

Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistência Makita.

• Lâmina de serra com pontas de aço e de carboneto
• Saco colectora de pó
  • Guia auxiliar direita
• Cotovelo
• Conjunto de torno (Torno horizontal)
• Régua triangular
• Torno vertical
• Botão de segurança (2 peças)
• Chave de tubo 13
• Bloco de corte
• Suporte
• Tubo fluorescente (Para LS1214F)
• Chave hexagonal (Para LS1214L)
• Caixa colectora de pó

ENG102-3

Ruído

A característica do nível de ruído A determinado de acordo com EN61029:

Nível de pressão de som (LpA): 89 dB (A)

Nível do som (LWA): 102 dB (A)

Variabilidade (K): 3 dB (A)

Utilize protectores para os ouvidos

ENG238-1

Vibração

Valor da emissão de vibração determinado conforme EN61029:

Emissão de vibração (ah): 2,5 m/s² ou inferior

Variabilidade (K): 1,5 m/s²

ENG901-1

• O valor da emissão de vibração indicado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar duas ferramentas.
• O valor da emissão de vibração indicado pode também ser utilizado na avaliação preliminar da exposição.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é utilizada.
• Certifique-se de identificar as medidas de segurança para protecção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de accionamento).

Só para países Europeus

Declaração de conformidade CE

Nós, a Makita Corporation, fabricante responsável, declaramos que a(s) seguinte(s) ferramenta(s) Makita:

Designação da ferramenta: Serra de esquadria telescópica

Modelos n°/Tipo: LS1214, LS1214F, LS1214L são de produção de série e

Em conformidade com as seguintes directivas europeias:

98/37/EC até 28 de dezembro de 2009 e 2006/42/EC a partir de 29 de dezembro 2009

E estão fabricados de acordo com as seguintes normas ou documentos normativos:

EN61029

A documentação técnica é mantida pelo nosso representante autorizado na Europa:

Makita International Europe Ltd.

30 de janeiro de 2009
