ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LS1214 MAKITA

Τα ακόλουθα δείχνουν τα σύμβολα που χρησιμοποιούνται για το μηχάνημα. Βεβαιωθείτε ότι καταλαβαίνετε τη σημασία τους πριν από τη χρήση.

• Read instruction manual.
• Lire le mode d'emploi.

• Bitte Bedienungsanleitung lesen.
  • Leggete il manuale di istruzioni.
  • Lees de gebruiksaanwijzing.

• Lea el manual de instrucciones.
  • Leia o manual de instruções.
  • Læs brugsanvisningen.
  • Διαβάστε τις οδηγίες χρήσης.

• DOUBLE INSULATION
- DOUBLE ISOLATION
• DOPPELT SCHUTZISOLIERT
• DOPPIO ISOLAMENTO
• DUBBELE ISOLATIE

• DOBLE AISLAMIENTO
• DUPLO ISOLAMENTO
• DOBBELT ISOLERET
• ΔΙΠΛΗ ΜΟΝΩΣΗ

• Do not place hand or fingers close to the blade.
• Ne pas placer les mains ou les doigts près de la lame.
• Halten Sie Hände oder Finger vom Sägeblatt fern.
  • Non avvicinare le mani o le dita alla lama.
• Kom met uw handen of vingers niet te dicht bij het zaagblad.
• No ponga la mano ni los dedos cerca del disco.
• Não coloque a sua mão ou dedos perto da lâmina.
• Hold hænder og fingre på god afstand af klingen.

• Μη βάζετε το χέρι ή τα δάκτυλα κοντά στην λάμα.

• To avoid injury from flying debris, keep holding the saw head down, after making cuts, until the blade has come to a complete stop.

• Pour éviter les blessures causées par les objets projetés, maintenez la tête de la scie en position basse une fois la coupe terminée, jusqu'à ce que la lame soit complètement arrêtée.
• Um Verletzungen durch herausgeschleuderte Teile zu vermeiden, halten Sie den Sägekopf nach Ausführung von Schnitten abgesenkt, bis das Sägeblatt völlig zum Stillstand gekommen ist.
• Per evitare lesioni dalle schegge volanti, dopo aver eseguito il taglio tenere abbassata la testa sega finché la lama non si è arrestata completamente.
• Om verwonding door weggeslingerd zaagafval te voorkomen, dient u na het voltooien van een snede de zaagkop omlaag te houden totdat het zaagblad volledig tot stilstand is gekomen.
• Para evitar sufrir heridas a causa de restos que salen despedidos, siga sujetando la cabeza de la sierra hacia abajo, al terminar los cortes, hasta que el disco se haya parado completamente.
• Para evitar danos causados por aparas que saltem, mantenha a cabeça da serra para baixo, depois de terminar os cortes, até que a lâmina esteja completamente parada.
• For at undgå at komme til skade på grund af flyvende affald, skal man holde savhovedet nede efter skæring, indtil savklingen står helt stille.
  • Για να αποφύγετε τραματισμό από ιπάμενα τεμαχίδια, κρατάτε το πριόνι με το κεφάλι προς τα κάτω, αφού κάνετε κοπές, μέχρι η λάμα να σταματήσει τελείως.

• When performing slide cut, first pull carriage fully and press down handle, then push carriage toward the guide fence.
• Lorsque vous effectuez une coupe en glissière, tirez d'abord complètement le chariot et abaissez la poignée, puis poussez le chariot vers le guide.
• Ziehen Sie den Schlitten zur Ausführung von Schiebeschnitten zunächst ganz vor, drücken Sie den Griff nach unten, und schieben Sie dann den Schlitten zum Gehrungsanschlag.
• Per eseguire un taglio di scorrimento, tirare prima completamente il carrello, premere giù il manico e spingere poi il carrello verso la guida pezzo.
• Bij drukkend (glijdend) zagen, dient u eerst de slede volledig naar u toe te trekken en het handvat omlaag te drukken. Duw daarna de slede naar de geleider toe.
• Cuando haga cortes de deslizamiento, primero tire del carro completamente y presione hacia abajo la empuñadura, después empuje el carro hacia la guía lateral.
• Quando executa corte corrediço, puxe primeiro o carreto completamente e empurre a pega para baixo e em seguida empurre o carreto na direcção da placa guia.
• Når man udfører savning ved gliden, skal man først trække slæden helt og trykke håndtaget ned og derefter trykke slæden mod anslaget.
• Οταν εκτελείτε ολισθητική κοπή, πρώτα τραβήχτε την κινητή βάση πλήρως και πατήστε την λαβή κάτω, μετά σπρώχτε την κινητή βάση προς τον φράχτη οδηγό.

• For your safety, remove chips, small pieces, etc. from the table top before operation.
• Pour votre sécurité, retirez les copeaux et autres petites pièces présentes sur la table avant de commencer le travail.
• Zur Sicherheit sollte die Tischplatte vor dem Betrieb von Spänen, Kleinteilen usw. gesäubert werden.
• Per la propria sicurezza, togliere i trucioli, frammenti, ecc., dalla superficie superiore del piano di taglio prima di procedere.
• Verwijder voor uw eigen veiligheid zaagafval, stukjes hout e.d. van de werktafel alvorens te gaan zagen.
• Por su propia seguridad, retire las virutas, trozos pequeños, etc., de encima de la mesa de trabajo antes de iniciar la tarea.
• Para sua segurança, retire aparas, peças pequenas, etc., de cima da bancada antes da operação.
• Af sikkerhedsårsager skal spåner, små stykker etc. fjernes fra bordtoppen inden anvendelsen.
  • Για την ασφάλειά σας, αφαιρέστε τα αποκοπίδια, μικρά κομμάτια, κλπ. από το τραπέζι πριν από την λειτουργία.

• Always set SUB-FENCE to left position when performing left bevel cuts. Failure to do so may cause serious injury to operator.
• Lorsque vous effectuez des coupes en biseau sur la gauche, placez toujours la BUTÉE PARE-ÉCLATS ROTATIVE à gauche. Sinon, il y a risque de blessure grave.
• Stellen Sie den ZUSATZANSCHLAG bei der Durchführung von Neigungsschnitten immer auf die linke Position. Anderenfalls kann die Bedienungsperson ernsthaft verletzt werden.
• Posizionare sempre la guida pezzo secondaria a sinistra prima di eseguire i tagli a unghia. In caso contrario, c'è pericolo di lesioni serie all'operatore.
• Zet de HULPGELEIDER altijd in de linkse positie wanneer u linkse schuine sneden wilt zagen. Als u dit niet doet, kan de gebruiker ernstige verwonding oplopen.
• Ponga siempre la GUÍA AUXILIAR en la posición izquierda cuando realice cortes en bisel izquierdo. De lo contrario, podrá sufrir graves heridas.
• Coloque sempre a GUIA AUXILIAR no lado esquerdo quando executa cortes de bisel à esquerda. Se não o fizer pode ferir o operador.
• Anbing altid hjælpeanslaget (SUB-FENCE) i venstre position, når der laves skråsnit. Forsømmelse af dette kan bevirke, at operatøren kommer alvorligt til skade.
• Πάντοτε ρυθμίζετε το SUB-FENCE (ΥΠΟ-ΦΡΑΚΤΗ) στην αριστερή θέση όταν εκτελείτε αριστερές λοξές κοπές. Αμέλεια να το κάνετε μπορεί να προκαλέσει σοβαρό τραυματισμό στον χρήστη.

• Always remove SUB-FENCE R when performing right bevel cuts. Failure to do so may cause serious injury to operator.
• Retirez toujours la BUTÉE PARE-ÉCLATS ROTATIVE DE DROITE lorsque vous effectuez des coupes en biseau sur la gauche. Sinon, il y a risque de blessure grave.
• Vor der Ausführung von rechtsseitigen Neigungsschnitten muss der ZUSATZANSCHLAG R immer entfernt werden. Anderenfalls kann die Bedienungsperson ernsthaft verletzt werden.
• Rimuovere sempre la guida pezzo secondaria R per eseguire i tagli a unghia destri. In caso contrario, c'è pericolo di lesioni serie all'operatore.
• Verwijder altijd de HULPGELEIDER R wanneer u rechtse schuine sneden wilt zagen. Als u dit niet doet, kan de gebruiker ernstige verwonding oplopen.
• Quite siempre la GUÍA AUXILIAR DERECHA cuando realice cortes en bisel derecho. De lo contrario, podrá sufrir graves heridas.
• Retire sempre a GUIA AUXILIAR Direita quando executa cortes de bisel à direita. Se não o fizer pode ferir o operador.
• Fjern altid det højre hjælpeanslag (SUB-FENCE R), når der laves højre skråsnit. Forsømmelse af dette kan bevirke, at operatøren kommer alvorligt til skade.
• Πάντοτε αφαιρείτε τον SUB-FENCE R (ΥΠΟ-ΦΡΑΚΤΗ Ρ) όταν εκτελείτε δεξιές λοξές κοπές. Αμέλεια να το κάνετε μπορεί να προκαλέσει σοβαρό τραυματισμό στον χρήστη.

• Never look into the laser beam. Direct laser beam may injure your eyes.
• Ne jamais regarder directement la source du faisceau laser. L'exposition directe au faisceau laser comporte un risque de blessure aux yeux.
• Blicken Sie auf keinen Fall in den Laserstrahl. Der direkte Laserstrahl kann Ihre Augen verletzen.
• Mai guardare direttamente il raggio laser. Il raggio laser può danneggiare gli occhi.
• Kijk nooit in de laserstraal. Een directe laserstraal kan oogletsel veroorzaken.
• No mire nunca directamente al rayo láser. El rayo láser directo puede dañar sus ojos.
• Nunca olhe para o raio laser. Se olhar directamente para o raio laser pode ferir os seus olhos.
• Se aldrig ind i laserstrålen. Direkte udsættelse for laserstråling kan skade dit syn.
• Ποτέ μη κυττάτε απευθείας την ακτίνα λέιζερ. Η απευθείας ακτίνα λέιζερ μπορεί να προκαλέσει τραυματισμό στα μάτια σας.

- Μόνο για τις χώρες της ΕΕ

Μη πετάτε τα είδη ηλεκτρικού εξοπλισμού μαζί με τα οικιακά απορρίμματα.

Σε τήρηση της Ευρωπαϊκής Οδηγίας 2002/96/ΕΚ, περί απορριμμάτων ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την εφαρμογή της σύμφωνα με την εθνική νομοθεσία, τα είδη ηλεκτρικού εξοπλισμού που έχουν φθάσει στο τέλος της ζωής τους πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται σε μιά περιβαλλοντικά συμβατή εγκατάσταση ανακύκλωσης.

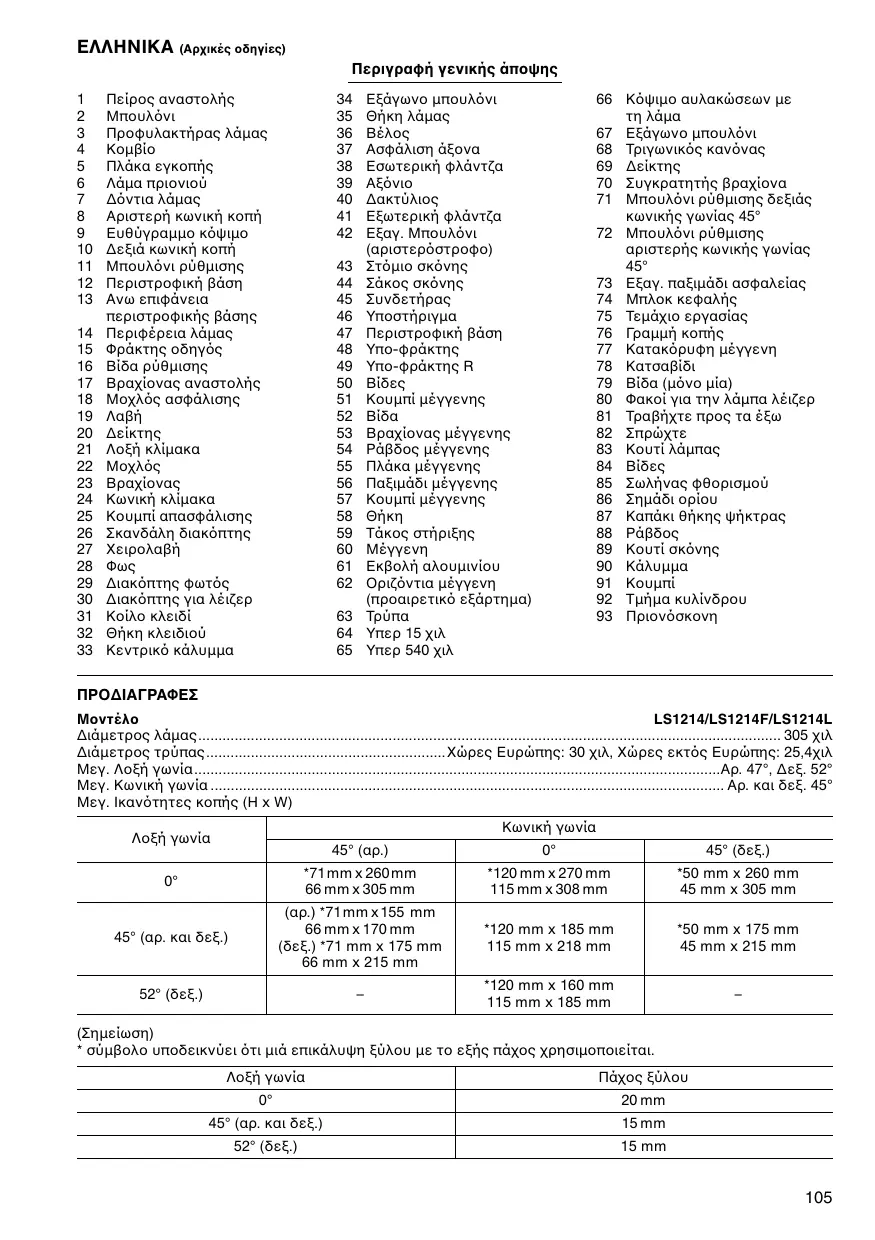

Περιγραφή γενικής άποψης

1	Πείρος αναστολής	34	Εξάγωνο μπουλόνι	66	Κόψιμο αυλακώσεων με
2	Μπουλόνι	35	Θήκη λάμας		τη λάμα
3	Προφυλακτήρας λάμας	36	Βέλος	67	Εξάγωνο μπουλόνι
4	Κομβίο	37	Ασφάλιση άξονα	68	Τριγωνικός κανόνας
5	Πλάκα εγκοπής	38	Εσωτερική φλάντζα	69	Δείκτης
6	Λάμα πριονιού	39	Αξόνιο	70	Συγκρατητής βραχίονα
7	Δόντια λάμας	40	Δακτύλιος	71	Μπουλόνι ρύθμισης δεξιάς
8	Αριστερή κωνική κοπή	41	Εξωτερική φλάντζα		κωνικής γωνίας 45°
9	Ευθύγραμμο κόψιμο	42	Εξαγ. Μπουλόνι	72	Μπουλόνι ρύθμισης
10	Δεξιά κωνική κοπή		(αριστερόστροφο)		αριστερής κωνικής γωνίας
11	Μπουλόνι ρύθμισης	43	Στόμιο σκόνης		45°
12	Περιστροφική βάση	44	Σάκος σκόνης	73	Εξαγ. παξιμάδι ασφαλείας
13	Ανω επιφάνεια	45	Συνδετήρας	74	Μπλοκ κεφαλής
	περιστροφικής βάσης	46	Υποστήριγμα	75	Τεμάχιο εργασίας
14	Περιφέρεια λάμας	47	Περιστροφική βάση	76	Γραμμή κοπής
15	Φράκτης οδηγός	48	Υπο-φράκτης	77	Κατακόρυφη μέγγενη
16	Βίδα ρύθμισης	49	Υπο-φράκτης R	78	Κατασβίδι
17	Βραχίονας αναστολής	50	Βίδες	79	Βίδα (μόνο μία)
18	Μοχλός ασφάλισης	51	Κουμπί μέγγενης	80	Φακοί για την λάμπα λέιζερ
19	Λαβή	52	Βίδα	81	Τραβήχτε προς τα έξω
20	Δείκτης	53	Βραχίονας μέγγενης	82	Σπρώχτε
21	Λοξή κλίμακα	54	Ράβδος μέγγενης	83	Κουτί λάμπας
22	Μοχλός	55	Πλάκα μέγγενης	84	Βίδες
23	Βραχίονας	56	Παξιμάδι μέγγενης	85	Σωλήνας φθορισμού
24	Κωνική κλίμακα	57	Κουμπί μέγγενης	86	Σημάδι ορίου
25	Κουμπί απασφάλισης	58	Θήκη	87	Καπάκι θήκης ψήκτρας
26	Σκανδάλη διακόπτης	59	Τάκος στήριξης	88	Ράβδος
27	Χειρολαβή	60	Μέγγενη	89	Κουτί σκόνης
28	Φως	61	Εκβολή αλουμινίου	90	Κάλυμμα
29	Διακόπτης φωτός	62	Οριζόντια μέγγενη	91	Κουμπί
30	Διακόπτης για λέιζερ		(προαιρετικό εξάρτημα)	92	Τμήμα κυλίνδρου
31	Κοίλο κλειδί	63	Τρύπα	93	Πριονόσκονη
32	Θήκη κλειδιού	64	Υπερ 15 χιλ
33	Κεντρικό κάλυμμα	65	Υπερ 540 χιλ

ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο	LS1214/LS1214F/LS1214L
Διάμετρος λάμας....	305 χιλ
Διάμετρος τρύπας....	Χώρες Ευρώπης: 30 χιλ, Χώρες εκτός Ευρώπης: 25,4χιλ
Μεγ. Λοξή γωνία....	Αρ. 47°, Δεξ. 52°
Μεγ. Κωνική γωνία....	Αρ. και δεξ. 45°
Μεγ. Ικανότητες κοπής (Η x W)

Λοξή γωνία	Κωνική γωνία
	45° (αρ.)	0°	45° (δεξ.)
0°	*71 mm x 260 mm66 mm x 305 mm	*120 mm x 270 mm115 mm x 308 mm	*50 mm x 260 mm45 mm x 305 mm
45° (αρ. και δεξ.)	(αρ.) *71 mm x 155 mm66 mm x 170 mm(δεξ.) *71 mm x 175 mm66 mm x 215 mm	*120 mm x 185 mm115 mm x 218 mm	*50 mm x 175 mm45 mm x 215 mm
52° (δεξ.)	-	*120 mm x 160 mm115 mm x 185 mm	-

(Σημείωση)
* σύμβολο υποδεικνύει ότι μιά επικάλυψη ξύλου με το εξής πάχος χρησιμοποιείται.

Λοξή γωνία	Πάχος ξύλου
0°	20 mm
45° (αρ. και δεξ.)	15 mm
52° (δεξ.)	15 mm

Ταχύτητα χωρίς φορτίο (λεπ⁻¹) 3.200

Τύπος λέιζερ (Μόνο για LS1214L)...... Κόκκινο λάειζερ 650 nm, <1mW (Τάξη Laser 2)

Διαστάσεις (Μ x Π x Y)

LS1214/LS1214F 723 χιλ × 520 χιλ × 696 χιλ

LS1214L....723 χιλ × 520 χιλ × 718 χιλ

Βάρος καθαρό

LS1214....24,4 Xyp

LS1214F....24,6 Xyp

LS1214L 25,3 Xyp

Κατηγορία ασφάλειας....回 /II

• Λόγω του συνεχιζομένου προγράμματός έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
• Οι προδιαγραφές μπορεί να διαφέρουν από χώρα σε χώρα.
  • Βάρος σύμφωνα με διαδικασία ΕΡΤΑ 01/2003

Προοριζόμενη χρήση

Το εργαλείο προορίζεται για ευθείες και λοξές κοπές ακριβείας σε ξύλο. Με τις κατάλληλες λάμες πριονιού, μπορεί επίσης να κόψει αλουμίνιο.

Παροχή ρεύματος

Το εργαλείο πρέπει να συνδεθεί σε παροχή ρεύματος ίδιας τάσης με αυτή που αναγράφεται στην πινακίδα του και μπορεί μόνο να λειτουργήσει με μονοφασικό εναλλασσόμενο ρεύμα. Εχει διπλή μόνωση σύμφωνα με τα Ευρωπαικά Πρότυπα και έτσι μπορεί να χρησιμοποιηθεί σε ρευματοδότες χωρίς γείωση.

GEA010-1

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών ενδέχεται να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματιομό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή.

ΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΕΡΓΑΛΕΙΟ

1. Φοράτε προστατευτικά οφθαλμών.
2. Κρατάτε τα χέρια μακρυά από την τροχιά της λάμας πριονιού. Αποφύγετε επαφή και με λάμες μικρής ταχύτητας. Μπορεί επίσης να προκαλέσουν σοβαρό τραυματισμό.
3. Μη χειρίζεστε το εργαλείο χωρίς τους προφυλακτήρες στη θέση τους. Ελέγξε τον προφυλακτήρα λάμας για κανονικό κλείσιμο πριν από κάθε χρήση. Μη λειτουργείτε το πριόνι εάν ο προφυλακτήρας λάμας δεν κινείται ελεύθερα και δεν κλείνει αμέσως. Ποτέ μη σφίξετε ή δέσετε τον προφυλακτήρα λάμας στη θέση ανοίγματος.
4. Μην εκτελείτε καμμιά λειτουργία στο χέρι. Το αντικείμενο εργασίας πρέπει να είναι ασφαλισμένο σταθερά στην περιστροφική βάση και στον φράκτη οδηγό με την μέγγενη σε κάθε λειτουργία. Ποτέ μη χρησιμοποιείτε το χέρι σας για να ασφαλίσετε το αντικείμενο εργασίας.

5. Ποτέ μην αγγίζετε τη λάμα πριονιού.

6. Σταματείστε το εργαλείο και περιμένετε για τη λάμα πριονιού να σταματήσει πριν μετακινείσετε το αντικείμενο εργασίας ή αλλάξετε τις ρυθμίσεις.

7. Αποσυνδέστε το εργαλείο πριν αλλάξετε λάμα ή κάνετε συντήρηση.
8. Πάντοτε ασφαλίζετε όλα τα κινούμενα τμήματα πριν μεταφέρετε το εργαλείο.
9. Ο πείρος αναστολής που κλειδώνει την κεφαλή του κόπτη κάτω είναι μόνο για τον σκοπό μεταφοράς και αποθήκευσης και όχι για λειτουργίες κοπής.
10. Μη χρησιμοποιείτε το εργαλείο όταν υπάρχουν κοντά εὐφλεκτα υγρά ή αέρια.
11. Ελέγχετε την λάμα προσεκτικά για ρωγμές ή ζημιές πριν την λειτουργία. Αντικαταστείστε αμέσως μιά λάμα με ρωγμές ή ζημιές.
12. Χρησιμοποιείτε μόνο τις ειδικές φλάντζες για το εργαλείο αυτό.
13. Προσέξτε να μη κάνετε ζημιά στην άτρακτο, φλάντζες (ειδικά στην επιφάνεια εγκατάστασης) ή στο μπουλόνι.
14. Βεβαιώνεστε ότι η περιστροφική βάση είναι κατάλληλα ασφαλισμένη, ωστε να μη μετακινηθεί κατά την λειτουργία.
15. Για την ασφάλειά σας, αφαιρέστε τα αποκοπίδια, μικρά τεμάχια, κλπ. από το τραπέζι πριν την λειτουργία.
16. Αποφύγετε την κοπή καρφιών. Ελέγξτε και αφαιρέστε όλα τα καρφιά από το αντικείμενο εργασίας πριν την λειτουργία.
17. Βεβαιώνεστε ότι ο άξονας ασφάλισης είναι ελεύθερος πριν ενεργοποιήσετε τον διακόπτη.
18. Βεβαιώνεστε ότη η λάμα δεν αγγίζει την περιστροφική βάση στην κατώτατη θέση.
19. Κρατάτε σταθερά τη λαβή. Έχετε υπόψη σας ότι το πριόνι κινείται πάνω και κάτω ελαφρά κατά το ξεκίνημα και το σταμάτημα.
20. Βεβαιώνεστε ότ η λάμα δεν αγγίζει το αντικείμενο εργασίας πριν την ενεργοποίηση του διακόπτη.
21. Πριν χρησιμοποιήσετε το εργαλείο στο πραγματικό αντικείμενο εργασίας, αφήστε το να τρέξει για λίγο. Παρακολουθείστε το για κραδασμούς ή ταλαντεύσεις που μπορεί να δείχνουν κακή εγκατάσταση ή κακή ισοζύγιση λάμας.
22. Περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα πριν αρχίσετε να κόβετε.
23. Σταματήστε αμέσως την λειτουργία εάν παρατηρήσετε κάτι αφύσικο.

24. Μη προσπαθήσετε να κλειδώσετε την σκανδάλη στη θέση ΟΝ.

25. Na είστε πάντοτε σε κατάσταση ετοιμότητας, ιδιαίτερα όταν κάνετε επαναληπτικές και μονότονες εργασίες. Μην ξεγελαστείτε ποτέ ότι βρίσκεστε σε κατάσταση ασφάλειας. Οι λάμες είναι υπερβολικά αδυσώπητες.

26. Πάντοτε χρησιμοποιείτε τα ανταλλακτικά που συνιστώνται στο εγχειρίδιο αυτό. Χρήση ακατάλληλων ανταλλακτικών όπως λειαντικών τροχών μπορεί να προκαλέσουν τραυματισμό.

27. Μη χρησιμοποιείσετε το πριόνι για να κόψετε οτιδήποτε άλλο εκτός από αλουμίνιο, ξύλο ή παρόμοια υλικά.

28. Συνδέστε το πριόνι λοξότμησης σε μιά συσκευή συλλογής σκόνης όταν πριονίζετε.

29. Επιλέγετε τις λάμες πριονιού ανάλογα με το υλικό που πρόκειται να κοπεί.

30. Προσέχετε όταν κάνετε εγκοπές.

31. Αντικαταστείστε την πλάκα εγκοπής όταν παρουσιάσει φθορά.

32. Μη χρησιμοποιείτε λάμες πριονιού κατασκευασμένες από ατσάλι υψηλής ταχύτητας.

33. Σκόνη προερχόμενη από την λειτουργία περιέχει χημικά τα οποία είναι γνωστά καρκινογόνα, προκαλούν γεννητικές δυσμορφίες ή άλλη αναπαραγωγική ζημιά. Μερικά παραδείγματα των χημικών αυτών είναι:

• μόλυβδος από υλικά χρωματισμένα με ουσίες με βάση τον μόλυβδο • αρσενικό και χρώμιο από χημικώς επεξεργασμένη ξυλεία.

Ο κίνδυνος από την έκθεση στις ουσίες αυτές διαφέρει, εξαρτώμενος από πόσο συχνά κάνετε το είδος αυτό της εργασίας. Για να μειώσετε την έκθεσή σας στα χημικά αυτά: εργάζεστε σε μιά πολύ καλά αεριζόμενη αίθουσα και εργάζεστε με χρησιμοποίηση εγκεκριμένων εφοδίων ασφάλειας όπως π.χ. με εκείνες τις μάσκες σκόνης που είναι ειδικά σχεδισμένες να συγκρατούν μικροσκοπικά σωματίδια.

1. Για την μείωση του προκαλουμένου θορύβου, πάντοτε σιγουρεύεστε ότι η λεπίδα είναι ακονισμένη και καθαρή.

2. Ο χρήστης είναι επαρκώς εκπαιδευμένος στην χρήση, ρύθμιση και λειτουργία του εργαλείο.

3. Χρησιμοποιείτε σωστά ακονισμένες λεπίδες πριονιού. Τηρείτε την μέγιστη ταχύτητα που είναι σημειωμένη στην λεπίδα πριονιού.

4. Μην αφαιρείτε αποκόμματα ή άλλα μέρη του αντικειμένου εργασίας από την περιοχή κοπής ενώ το εργαλείο λειτουργεί και η κεφαλή του πριονιού δεν βρίσκεται στην θέση ακινητοποίησης.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ

ΕΓΚΑΤΑΣΤΑΣΗ

Τοποθέτηση σε πάγκο

Οταν το εργαλείο μεταφέρεται, η λαβή κλειδώνεται στην χαμηλωμένη θέσ από τον πείρο αναστολής. Ελευθερώστε τον πείρο αναστολής χαμηλώνοντας ελαφρά τη λαβή και τραβώντας τον πείρο αναστολής. (Εικ. 1)

Αυτό το εργαλείο πρέπει να στερεώνεται με τέσσερα μπουλόνια σε μιά επίπεδη και σταθερή επιφάνεια χρησιμοποιώντας τις τρύπες μπουλονιών που είναι στη βάση του εργαλείου. Αυτό βοηθάει στην αποφυγή ανατροπής και πιθανού τρυματισμού. (Εικ. 2)

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

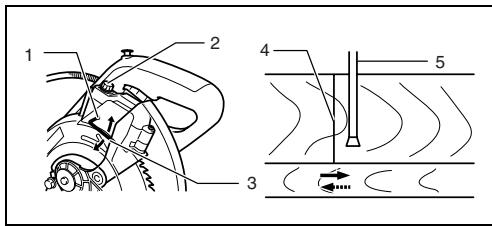

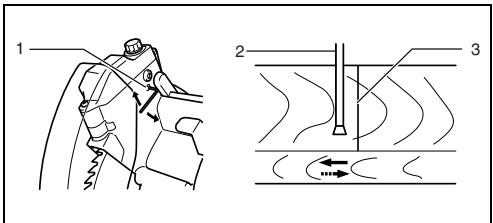

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμαπριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.

Προφυλακτήρας λάμας (Εικ. 3 και 4)

Οταν χαμηλώνετε την λαβή, ο προφυλακτήρας λάμας ανυψώνεται αυτόματα.

Ο Προφυλακτήρας λάμας επιστρέφει στην αρχική του θέση όταν η κοπή έχει συμπληρωθεί και η λαβή έχει σηκωθεί. ΠΟΤΕ ΜΗΝ ΕΞΟΥΔΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ Η ΤΟ ΕΛΑΤΗΡΙΟ ΠΟΥ ΠΡΟΣΑΡΜΟΖΕΤΑΙ ΣΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ.

Γά χάρι της προσωπικής σας ασφάλειας, πάντοτε διατηρείτε τον προφυλακτήρα λάμας σε καλή κατάσταση. Οποιαδήποτε ανώμαλη λειτουργία του προφυλακτήρα λάμας πρέπει να διορθώνεται αμέσως. ΠΟΤΕ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΕΑΝ Ο ΠΡΟΦΥΛΑΚΤΗΡΑΣ ΛΑΜΑΣ Η ΤΟ ΕΛΑΤΗΡΙΟ ΕΧΟΥΝ ΠΑΘΕΙ ΖΗΜΙΑ, ΒΛΑΒΗ Η ΕΧΟΥΝ ΑΦΑΙΡΕΘΕΙ. ΕΑΝ ΤΟ ΚΑΝΕΤΕ ΕΙΝΑΙ ΠΟΛΥ ΕΠΙΚΙΝΔΥΝΟ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.

Εάν το διαφανές προφυλακτικό λάμας λερωθεί, ή πριονόσκονη κολλήσει επάνω του με τέτοιο τρόπο έτσι ώστε η λάμα και /ή το αντικείμενο εργασίας δεν είναι ορατά, αποσυνδέστε το πριόνι και καθαρίστε το προφυλακτικό προσεκτικά με ένα νωπό ύφασμα.

Μη χρησιμοποιείτε διαλύτες ή καθαριστικά που έχουν βάση το πετρέλαιο επάνω στο πλαστικό του προφυλακτήρα.

Εάν ο προφυλακτήρας λάμας έχει ρυπανθεί σημαντικά και έχει καταστεί αδιαφανής, χρησιμοποιείστε το παρεχόμενο κοίλο κλειδί για να χαλαρώσετε το εξάγωνο μπουλόνι που συγκρατεί το κεντρικικό κάλυμμα. Χαλαρώστε το εξάγωνο μπουλόνι γυρίζοντας το αριστερόστροφα και ανυψώστε τον προφυλακτήρα λάμας και το κεντρικό κάλυμμα. Με τον προφυλακτήρα λάμας στη θέση αυτή, το καθάρισμα μπορεί να γίνει καλύτερα και πληρέστερα. Όταν το καθάρισμα ολοκληρωθεί ακολουθείστε αντίστροφη πορεία και ασφαλίστε το μπουλόνι. Μην αφαιρέσετε το ελατήριο κρατήματος του προφυλακτήρα λάμας. Εάν ο προφυλακτήρας αποχρωματιστεί από τα χρόνο ή την υπεριώδη ακτινοβολία, αποτανθείτε σε ένα κέντρο εξυπηρέτησης Μάκιτα για ένα νέο προφυλακτήρα. ΜΗΝ ΕΞΟΥΔΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ.

Τοποθέτηση της σανίδας εγκοπής (Εικ. 5 και 6)

Αυτό το εργαλείο είναι εφωδιασμένο με τις σανίδες εγκοπών στην περιστροφική βάση του για να ελαχιστοποιεί το σχίσιμο στην πλευρά εξόδου κοπής. Οι σανίδες εγκοπών είναι εργοστασιακά ρυθμισμένες έτσι ώστε η λάμα πριονιού δεν τις αγγίζει. Πριν από την χρήση, ρυθμίστε τις σανίδες εγκοπών ως εξής:

Πρώτα, αποσυνδέστε το εργαλείο από το ρεύμα. Χαλαρώστε όλες τις βίδες (από 2 στα αριστερά και δεξιά) που ασφαλίζουν τις σανίδες εγκοπών. Ξανασφίγχτε τις σε σημείο που να μπορούν να μετακινούνται εύκολα με το χέρι. Χαμηλώστε την λαβή πλήρως και σπρώχτε μέσα τον πείρο αναστολής να κλειδώσει την λαβή στην χαμηλωμένη θέση. Χαλαρώστε το κουμπί που ασφαλίζει τους στύλους ολίσθησης. Τραβήχτε την κινητή βάση προς το μέρος σας εντελώς. Ρυθμίστε τις σανίδες εγκοπών έται ώστε οι σανίδες μόλις αγγίζουν τις πλευρές των δοντιών των λαμών. Σφίχτε τις εμπρόσθιες βίδες (όχι σφιχτά). Σπρώχτε την κινητή βάση προς τον φράχτη οδηγό εντελώς και ρυθμίστε τις σανίδες εγκοπών έται ώστε οι σανίδες μόλις αγγίζουν τις πλευρές των δοντιών των λαμών. Σφίχτε τις οπίσθιες βίδες (όχι σφιχτά).

Αφού ρυθμίσετε τις σανίδες εγκοπών, αφήστε τον πείρο αναστολής και σηκώστε την λαβή. Μετά σφίχτε όλες τις λαβές με ασφάλεια.

ΠΡΟΣΟΧΗ:

- Πριν και αφού αλλάξετε την κωνική γωνία, πάντοτε ρυθμίζετε τις σανίδες εγκοπών όπως περιγράφεται παραπάνω.

Διατήρηση της μέγιστης ικανότητας κοπής (Εικ. 7 και 8)

Αυτό το εργαλείο είναι ρυθμισμένο από το εργοστάσιο να παρέχει την μέγιστη ικανότητα κοπής για λάμα πριονιού 305 χιλ.

Οταν εγκαθιστάτε μια νέα λάμα, πάντοτε ελέγχετε την θέση του χαμηλότερου ορίου της λάμας και εάν είναι απαραίτητο, ρυθμίστε τη ως εξής:

Πρώτα αποσυνδέστε το εργαλείο. Σπρώξτε τη κινητή βάση πλήρως προς το οδηγό φράκτη και χαμηλώστε τη χειρολαβή εντελώς. Χρησιμοποιείστε το κοίλο κλειδί για να γυρίσετε το μπουλόνι ρύθμισης μέχρι η περιφέρεια της λάμας να εκτείνεται ελαφρά κάτω από την άνω επιφάνεια της περιστοφικής βάσης στο σημείο όπου το εμπρόσθιο πρόσωπο του φράκτη οδηγού συναντάει την άνω επιφάνεια της περιστροφικής βάσης.

Με το εργαλείο αποσυνδεδεμένο, περιστρέψτε τη λάμα με το χέρι ενώ κρατάτε την λαβή εντελώς κάτω σιγουρεύοντας ότι η λάμα δεν κάνει επαφή με κανένα μέρος της χαμηλότερης βάσης. Επαναρυθμίστε ελαφρά, αν είναι απαραίτητο.

ΠΡΟΣΟΧΗ:

• Αφού εγκαταστήσετε μιά νέα λάμα, πάντοτε βεβαιώνεστε ότι η λάμα δεν κάνει επαφή με κανένα μέρος της χαμηλότερης βάσης όταν η λαβή είναι χαμηλωμένη εντελώς. Πάντοτε κάνετέ το αυτό με το εργαλείο αποσυνδεδεμένο.

Βραχίονας αναστολής (Εικ. 9)

Η χαμηλή οριακή θέση της λάμας μπορεί να ρυθμιστεί εύκολα με τον βραχίονα αναστολής. Για να ρυθμίσετε, περιστρέψτε τον βραχίονα αναστολής κατά την διεύθυνση του βέλους όπως φαίνεται στην εικόνα. Ρυθμίστε την βίδα ρύθμισης έτσι ώστε η λάμα σταματά στην επιθυμητή θέση όταν η λαβή χαμηλώνεται πλήρως.

Ρύθμιση της λοξής γωνίας (Εικ. 10)

Χαλαρώστε την λάβή γυρίζοντάς την αριστερόστροφα. Γυρίστε την περιστροφική βάση ενώ πιέζετε κάτω τον μοχλό ασφάλισης. Όταν έχετε μετακινήσει την λαβή στη θέση όπου ο δείκτης δείχνει την επίθυμητή γωνία στην λοξή κλίμακα σφίχτε την λαβή με ασφάλεια δεξιόστροφα.

ΠΡΟΣΟΧΗ:

- Οταν γυρίζετε την περιστροφική βάση, βεβαιώνεστε ότι ανυψώνετε την λαβή εντελώς.

- Αφού αλλάξετε την λοξή γωνία, πάντοτε ασφαλίζετε την περιστροφική βάση σφίγγοντας την λαβή σταθερά.

Ρύθμιση της κωνικής γωνίας (Εικ. 11 και 12)

Για να ρυθμίσετε την κωνική γωνία, χαλαρώστε τον μοχλό στο πίσω μέρος του εργαλείου αριστερόστροφα. Ξεκλειδώστε τον βραχίονα σπρώχνοντας την λαβή μάλλον σταθερά κατά την διεύθυνση που επιθυμείτε να γείρετε την λάμα πριονιού.

Γείρετε την λάμα μέχρι ο δείκτης να δείχνει στην επιθυμητή γωνία στην κωνική κλίμακα. Μετά σφίχτε τον μοχλό σταθερά δεξιόστροφα να ασφαλίσετε τον βραχίονα.

ΠΡΟΣΟΧΗ:

- Όταν δίνετε κλίση στην λάμα πριονιού, βεβαιώνεστε ότι ανυψώνετε την λαβή εντελώς.

- Αφού αλλάξετε την κωνική γωνία, πάντοτε ασφαλίζετε τν βραχίονα σφίγγοντας τον μοχλό δεξιόστροφα.

- Όταν αλλάζετε κωνικές γωνίες, βεβαιώνεστε ότι τοποθετείτε τις σανίδες εγκοπών κατάλληλα όπως εξηγείται στο τμήμα “Τοποθέτηση της σανίδας εγκοπής”.

Λειτουργία διακόπτη

ΠΡΟΣΟΧΗ:

- Πριν συνδέσετε το εργαλείο στο ρεύμα, πάντοτε ελέγχετε να δείτε ότι η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στην θέση "OFF" όταν ελευθερώνεται.

- Όταν δεν χρησιμοποιείτε το εργαλείο, αφαιρέστε το κουμπί απασφάλισης και αποθηκεύστε το σε μιά ασφαλή θέση. Αυτό εμποδίζει την ανεύθυνη χρήση του.

- Μη τραβάτε την σκανδάλη διακόπτη δυνατά χωρίς να πατήσετε μέσα το κουμπί απασφάλισης. Αυτό μπορεί να προκαλέσει βλάβη του διακόπτη.

Για Ευρωπαικές χώρες (Εικ. 13)

Για να εμποδιστεί το τυχαίο τράβηγμα της σκανδάλης διακόπτη, ένα κουμπί απασφάλισης έχει προβλεφθεί. Για να ξεκινήσετε το μηχάνημα, σπρώξετε το μοχλό προς τα αριστερά, πατήστε προς τα μέσα το κουμπί απασφάλισης και τραβήξετε τη σκανδάλη. Ελευθερώστε τη σκανδάλη διακόπτη να σταματήσει.

Για όλες τις χώρες εκτός των Ευρωπαικών χωρών (Εικ. 14)

Για να εμποδιστεί το τυχαίο τράβηγμα της σκανδάλης διακόπτη, ένα κουμπί απασφάλισης έχει προβλεφθεί. Για να ξεκινήσετε το εργαλείο, πατήστε το κουμπί απασφάλισης και τραβήχτε την σκανδάλη διακόπτη. Ελευθερώστε τη σκανδάλη διακόπτη να σταματήσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• ΠΟΤΕ μη χρησιμοποήσετε εργαλείο χωρίς πλήρως λειτουργική σκανδάλη διακόπτη. Οποιοδήποτε εργαλείο με μιά μη λειτουργική σκανδάλη είναι ΠΟΛΥ ΕΠΙΚΙΝΔΥΝΟ και πρέπει να επισκευαστεί πριν από περαιτέρω χρήση.
  • Γία την ασφάλειά σας, αυτό το εργαλείο είναι εφωδιασμένο με ένα κουμπί απασφάλισης που εμποδίζει το εργαλείο να ξεκινήσει άσκοπα. ΠΟΤΕ μη χρησιμποιείτε το εργαλείο εάν τρέχει όταν απλώς πατάτε την σκανδάλη χωρίς να πατήσετε το κουμπί απασφάλισης. Επιστρέψτε το εργαλείο σε ένα κέντρο εξυπηρέτησης Μάκιτα για κανονικές επισκευές ΠΡΙΝ περαιτέρω χρήση.
  • ΠΟΤΕ να μην δένετε κάτω με ταινία ούτε να εξουδετερώνετε το σκοπό και την λειτουργία του κουμπιού απασφάλισης.

Αναμμα των λαμπών (Εικ. 15 και 16)

Μόνο για το μοντέλο LS1214F

ΠΡΟΣΟΧΗ:

• Το φως αυτό δεν είναι αδιάβροχο. Μη πλύνετε το φως με νερό ούτε να το χρησιμοποιήσετε στη βροχή ή σε υγρή τοποθεσία. Τέτοια χρήση μπορεί να προκαλέσει ηλεκτροπληξία και καπνό.
• Μην αγγίξετε τους φακούς του φωτός, γιατί είναι πολύ θερμό όταν είναι αναμμένο ή αμέσως αφού έχει σβήσει. Αυτό μπορεί να προκαλέσει έγκαυμα στο ανθρώπινο σώμα.
- Μη χτυπήσετε το φως γιατί μπορεί να προκληθεί ζημιά ή μικρότερη διάρκεια ζωής.
- Μη ρίχνετε την ακτίνα φωτός στα μάτια σας. Μπορει να προκληθεί πόνος στα μάτια.
- Μη καλύπτετε το φως με ρούχα, κουτιά, χαρτόνια ή παρόμοια υλικά ενώ είναι αναμμένο, γιατί μπορεί να προκαλέσει φωτιά ή ανάφλεξη.

Σπρώχτε την άνω θέση του διακόπτη για να ανάψετε το φως και την κάτω θέση για να το σβήσετε.

Μετακινείστε το φως για να φωτίσετε άλλη περιοχή.

ΣΗΜΕΙΩΣΗ:

- Χρησιμοποιείστε ένα στεγνό πανί για να φφουγγίσετε τους ρύπους από τους φακούς της λάμπας. Προσέχετε να μην γρατσουνίσετε τους φακούς της λάμπας γιατί μπορεί να προκληθεί μείωση φωτισμού.

Ενέργεια ακτίνας λέιζερ

Μόνο για το μοντέλο LS1214L

ΠΡΟΣΟΧΗ:

• Ποτέ μη κυττάτε μέσα στην ακτίνα λέιζερ. Απευθείας κύτταγμα της ακτίνας λέιζερ θα τραυματίσει τα μάτια σας.
• ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΪΖΕΡ, ΜΗ ΚΥΤΤΑΤΕ ΜΕΣΑ ΣΤΗΝ ΑΚΤΙΝΑ ‘Η ΒΛΕΠΕΤΕ ΑΠΕΥΘΕΙΑΣ ΜΕ ΟΠΤΙΚΟ ΟΡΓΑΝΟ, ΠΡΟΪΟΝ ΛΕΙΖΕΡ ΤΑΞΕΩΣ 2Μ.

Για να ανάψετε την ακτίνα λέιζερ, πατήστε την άνω θέση (Ι) του διακόπτη. Πατήστε την κάτω θέση (Ο) του διακόπτη για να την σβήσετε. (Εικ. 17)

Η γραμμή λέιζερ μπορεί να μετακινηθεί είτε στην αριστερή είτε στην δεξιά πλευρά της λάμας πριονιού ρυθμίζοντας την ρυθμιστική βίδα ως εξής: (Εικ. 18)

1. Χαλαρώστε την ρυθμιστική βίδα γυρίζοντας την αριστερόστροφα.
2. Με την ρυθμιστική βίδα χαλαρωμένη, σύρτε την στα δεξιά ή αριστερά όσο βαθειά μπορεί να πάει.
3. Σφίχτε την ρυθμιστική βίδα σταθερά στην θέση όπου σταματά να ολισθαίνει.

Η γραμμή λέιζερ είναι ρυθμισμένη από το εργοστάσιο να είναι τοποθετημένη σε 1 χιλ από την πλευρική επιφάνεια της λάμας (θέση κοπής).

ΣΗΜΕΙΩΣΗ:

- Όταν η γραμμή λέιζερ είναι θαμπή και σχεδόν ή εντελώς αόρατη λόγω του απευθείας ηλιακού φωτός σε παράθυρο εσωτερικού ή εξωτερικού χώρου εργασίας, μετακινείστε την θέση εργασίας σε μέρος που δεν υπόκειται στο απευθείας ηλιακό φως.

Ευθυγράμμιση της γραμμής λέιζερ (Εικ. 19)

Η γραμμή λέιζερ μπορεί να μετακινηθεί στην αριστερή ή στην δεξία πλευρά της λάμας σύμφωνα με τις εφαρμογές κοπής. Ανατρέξτε στις εξηγήσεις του εδαφίου με τίτλο “Ενέργεια της ακτίνας λέιζερ” σχετικά με την μέθοδο μετακίνησης.

ΣΗΜΕΙΩΣΗ:

• Χρησιμοποιείστε επένδυση ξύλου στον φράκτη οδηγό όταν ευθυγραμμίζετε την γραμμή κοπής με την γραμμή λείζερ στην πλευρά του φράκτη οδηγού σε σύνθετες κοπές (κωνική γωνία 45 μοιρών και λοξή δεξιά γωνία 45 μοιρών).

A) Οταν πετυχαίνετε σωστό μέγεθος στην αριστερή πλευρά του τεμαχίου εργασίας.
- Μετακινείστε την γραμμή λέιζερ στα αριστερά της λάμας.
B) Όταν πετυχαίνετε σωστό μέγεθος στην δεξιά πλευρά του τεμαχίου εργασίας.
- Μετακινείστε την γραμμή λέιζερ στα δεξιά της λάμας.

Ευθυγραμμίστε την γραμμή κοπής στο τεμάχιο εργασίας σας με την γραμμή λέιζερ.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο.

Αποθήκευση κοίλου κλειδιού (Εικ. 20)

Το κοίλο κλειδί αποθηκεύεται όπως φαίνεται στην εικόνα. Όταν χρησιμοποιείτε το κοίλο κλειδί, τραβήχτε το έξω από τη θήκη του. Αφού χρησιμοποιήσετε το κοίλο κλειδί, επαναφέρτε το στη θήκη του.

Εγκατάσταση ή αφαιρέση της λάμας πριονιού

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν εγκαταστήσετε ή αφαιρέσετε την λάμα.
• Χρησιμοποιείτε μόνο το κοϊλο κλειδί της Μάκιτα που παρέχεται για εγκατάσταση και αφαίρεση της λάμας. Εάν το αμελήσετε μπορεί να έχει ως αποτέλεσμα το υπέρσφίξιμο ή ανεπαρκές σφίξιμο του εξάγωνου μπουλονιού. Αυτό μπορεί να προκαλέσει προσωπικό τραυματιομό.

Κλειδώστε την λαβή στην ανυψωμένη θέση σπρώχνοντας μέσα τον πείρο αναστολής. (Εικ. 21) Για να αφαιρέσετε την λάμα, χρησιμοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξαγωνικό μπουλόνι κρατώντας το κεντρικό κάλυμμα και γυρίζοντάς το αριστερόστροφα. Σηκώστε τον προφυλακτήρα λάμας και το κεντρικό κάλυμμα.

(Eik. 22)

Πατήστε την ασφάλεια άξονα για να κλειδώσετε τον άξονα και χρησιμοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξάγωνο μπουλόνι δεξιόστροφα. Μετά αφαιρέστε το εξάγωνο μπουλόνι, εξωτερική φλάντζα και λάμα. (Εικ. 23)

Για να εγκαταστήσετε την λάμα, τοποθετήστε την προσεκτικά πάνω στον άξονα, επιβεβαιώνοντας ότι η διεύθυνση του βέλους στην επιφάνεια της λάμας συμφωνεί με την διεύθυνση του βέλους στη θήκη της λάμας. Εγκαταστείστε την εξωτερική φλάντζα και εξαγωνικό μπουλόνι, και μετά χρησιμοποιείστε το κοίλο κλειδί για να σφίξετε το εξάγωνο μπουλόνι (αριστερόστροφο) με ασφάλεια αριστερόστροφα ενώ πατάτε την ασφάλεια άξονα. (Εικ. 24)

Για όλες τις χώρες εκτός των Ευρωπαικών χωρών

ΠΡΟΣΟΧΗ:

- Ο μαύρος δακτύλιος 25 χιλ σε εξωτερική διάμετρο και ο ασημί δακτύλιος 25,4 χιλ σε εξωτερική διάμετρο είναι εργοστασιακά τοποθετημένοι όπως φαίνεται στην εικόνα. Όταν χρησιμοποιείτε μιά λάμα με 25 χιλ διάμετρο τρύπας, αντικαταστήστε τον ασημί δακτύλιο με τον μαύρο. Πριν τοποθετήσετε την λάμα στον αξονίσκο, πάντοτε βεβαιώνεστε ότι ο σωστός δακτύλιος για την τρύπα ατράκτου της λάμας που προτίθεστε να χρησιμοποιήσετε είναι τοποθετημένος μεταξύ εσωτερικής και εξωτερικής φλάντζας. (Εικ. 25)

Για τις χώρες της Ευρώπης

ΠΡΟΣΟΧΗ:

- Ο δακτύλιος 30 χιλ σε εξωτερική διάμετρο είναι εργοστασιακά τοποθετημένος μεταξύ εσωτερικής και εξωτερικής φλάντζας.

Εγκαταστείστε την εξωτερική φλάντζα και εξαγωνικό μπουλόνι, και μετά χρησιμοποιείστε το κοίλο κλειδί για να σφίξετε το εξάγωνο μπουλόνι με ασφάλεια αριστερόστροφα ενώ πατάτε την ασφάλεια άξονα.

Επαναφέρετε τον προφυλακτήρα λάμας και το κάλυμμα κέντρου στις αρχικές τους θέσεις. Μετά σφίχτε το εξάγωνο μπουλόνι δεξιόστροφα για να ασφαλίσετε το κάλυμμα κέντρου. Ελευθερώστε την λαβή από την υψωμένη θέση τραβώντας τον πείρο αναστολής. Χαμηλώστε την λαβή για να βεβαιωθείτε ότι ο προφυλακτήρας λάμας κινείται κανονικά. Βεβαιωθείτε ότι η ασφάλεια άξονα έχει ελευθερώσει τον αξονίσκο πριν κάνετε κοπή. (Εικ. 26)

Σάκος σκόνης (εξάρτημα) (Εικ. 27)

Η χρήση του σάκου σκόνης κάνει τις εργασίες κοπής καθαρές και την συλλογή της σκόνης εύκολη. Για να συνδέσετε τον σάκο σκόνης, βάλτε το στόμιο σκόνης μέσα στο σωλήνα εκροής στην θήκη της λάμας και προσαρμόστε την υποδοχή εισόδου του σάκου πάνω στο στόμιο σκόνης.

Οταν ο σάκος σκόνης είναι περίπου μισογεμάτος, φαφιρέστε τον σάκο σκόνης από το εργαλείο και τραβήχτε τον προσδετήρα έξω. Αδειάστε τον σάκο ακόνης από τα περιεχόμενά του, χτυπώντας τον ελαφρά έτσι ώστε να φαφιρέστε τα σωματίδια που κολλάνε στο εσωτερικό και μπορεί να εμποδίζουν την επόμενη συλλογή.

ΣΗΜΕΙΩΣΗ:

- Εάν συνδέσετε μιά ηλεκτρική σκούπα στο πριόνι σας, πιο επαρκείς και καθαρές εργασίες μπορεί να εκτελεστούν.

Κουτί σκόνης (εξάρτημα) (Εικ. 28, 29 και 30)

Βάλτε το κουτί σκόνης μέσα στο στόμιο σκόνης Αδειάζετε το κουτί σκόνης όσο νωρίτερα είναι δυνατόν.

Για να αδειάσετε το κουτί σκόνης, ανοίχτε το κάλυμμα σπρώχνοντας το κουμπί και πετάχτε την πριονόσκονη. Επαναφέρτε το κάλυμμα στην αρχική του θέση και αυτό θα κλειδώσει. Το κουτί σκόνης μπορεί εύκολα να αφαιρεθεί τραβώντας το προς τα έξω ενώ το γυρίζετε κοντά στο στόμιο σκόνης στο εργαλείο.

ΣΗΜΕΙΩΣΗ:

- Εάν συνδέσετε έναν απορροφητήρα καθαρισμού Μάκιτα στο εργαλείο αυτό, θα μπορείτε να εκτελείτε αποδοτικότερες και καθαρότερες εργασίες.

ΠΡΟΣΟΧΗ:

- Αδειάστε το κουτί σκόνης πριν η στάθμη της πριονόσκονης που έχει συσσωρευθεί φθάσει στο τμήμα κυλίνδρου.

Ασφαλίζοντας το αντικείμενο εργασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Είναι εξαιρετικά σοβαρό να ασφαλίζετε πάντοτε το αντικείμενο εργασίας κατάλληλα και σφιχτά με την μέγγενη. Αμέλεια να το κάνετε μπορεί να προκαλέσει ζημιά στο εργαλείο και/ ή καταστροφή του αντικειμένου εργασίας. ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΠΡΟΚΛΗΘΕΙ. Επίσης, μετά από μιά εργασία κοπής, ΜΗ σηκώσετε την λάμα μέχρι η λάμα να σταματήσει τελείως.

ΠΡΟΣΟΧΗ:

- Όταν κόβετε επιμήκη αντικείμενα, χρησιμοποιείτε υποστηρίγματα ισουψή της άνω επιφάνειας της περιστροφικής βάσης. Μη βασίζεστε αποκλειστικά στην κάθετη και/ ή οριζόντια μέγγενη για να ασφαλίσετε το αντικείμενο εργασίας.

Λεπτά υλικά έχουν τάση να λυγίζουν. Υποστηρίζετε το αντικείμενο εργασίας καθόλο το μήκος του για να αποφύγετε τοίμπημα της λάμας και πιθανή ΟΠΙΣΘΟΔΡΟΜΗΣΗ. (Εικ. 31)

Υπο-φράκτης

Αυτό το εργαλείο είναι εφωδιασμένο με ένα υποφράκτη. Πρέπει να τοποθετείται όπως φαίνεται στην Εικ. 32.

Ομως, όταν εκτελείτε αριστερές κωνικές κοπές, βάλτε τον στην αριστερή θέση όπως φαίνεται στη Εικ. 33.

ΠΡΟΣΟΧΗ:

- Όταν εκτελείτε αριστερές κωνικές κοπές, γυρίστε τον φράκτη στην αριστερή θέση όπως φαίνεται στην Εἰκ. 33. Διαφορετικά, θα κάνει επαφή μετην λάμα ή με τμήμα του εργαλείου, με αποτέλεσμα πρόκληση σοβαρού τραυματισμού στον χρήστη.

Υπο-φράκτης R (Εικ. 34)

Ο υπο-φράκτης R μπορεί να τοποθετηθεί στην δεξιά πλευρά του φράκτη οδηγού. Βάλτε τις ράβδους του υπο-φράκτη Ζ μέσα στις τρύπες του φράκτη οδηγού. Σφίχτε τις βίδες που παρέχονται με τον υποφράκτη R για να ασφαλιστεί ο υποφράκτης R.

ΠΡΟΣΟΧΗ:

- Όταν εκτελείτε δεξιές κωνικές κοπές, ποτέ μη χρησιμοποιείτε τον υπο-φράκτη R. Θα κάνει επαφή με την λάμα ή κάποιο μέρος του εργαλείου, προκαλώντας σοβαρό τραυματισμό στον χειριστή.

Κατακόρυφη μέγγενη (Εικ. 35 και 36)

Η κατακόρυφη μέγγενη μπορεί να τοποθετηθεί σε δύο θέσεις, είτε στην αριστερή είτε στην δεξιά πλευρά του φράκτη οδηγού. Βάλτε την ράβδο μέγγενης μέσα στην τρύπα στον φράκτη οδηγό και σφίχτε την βίδα στο πίσω μέρος του φράκτη οδηγού για να ασφαλίσετε την ράβδο μέγγενης.

Η κατακόρυφη μέγγενη μπορεί επίσης να ασφαιστεί στην ράβδο στην δεξιά πλευρά του υποφράκτη Ρ.

Τοποθετείστε τον βραχίονα της μέγγενης σύμφωνα με το πάχος και το σχήμα του αντικειμένου εργασίας και ασφαλίστε τον βραχίονα της μέγγενης σφίγγοντας την βίδα. Εάν η βίδα ασφάλειας του βραχίονα κάνει επαφή με τον φράκτη οδηγό, εγκαταστείστε την βίδα στην αντίθετη πλευρά του βραχίονα της μέγγενης. Βεβαιωθείτε ότι κανένα τμήμα του εργαλείου δεν είναι σε επαφή με την μέγγενη όταν χαμηλώνετε την λαβή πλήρως και τραβάτε ή σπρώχνετε τη κινητή βάση όσο μπορεί να πάει. Εάν κάποιο μέρος εφάπτεται στην μέγγενη επανατοποθετείστε την μέγγενη.

Πατήστε το αντικείμενο εργασίας επίπεδα στον φράκτη οδηγό και στην περιστροφική βάση. Τοποθετείστε το αντικείμενο εργασίας στην επιθυμητή θέση κοπής και ασφαλίστε το σταθερά σφίγγοντας το κουμπί της μέγγενης.

ΠΡΟΣΟΧΗ:

• Το αντικείμενο εργασίας πρέπει να ασφαλίζεται σταθερά στην περιστροφική βάση και στον φράκτη οδηγό με την μέγγενη κατά την διάρκεια όλων των εργασιών.

Οριζόντια μέγγενη (προαιρετικό εξάρτημα) (Εικ. 37 και 38)

Η οριζόντια μέγγενη μπορεί να τοποθετηθεί σε δύο θέσεις είτε στην αριστερή είτε στην δεξιά πλευρά της βάσης. Οταν εκτελούνται λοξές κοπές 15° ή μεγαλύτερες, τοποθετήστε την οριζόντια μέγγενη στην πλευρά προς την οποία η περιστροφική βάση πρόκειται να στραφεί.

Χτυπώντας ελαφρά το παξιμάδι της μέγγενης στα αριστερά, η μέγγενη ελευθερώνεται και γρήγορα κινείται μέσα και έξω. Για να πιάσετε το αντικείμενο εργασίας σπρώχτε το κουμπί της μέγγενης προς τα εμπρός μέχρι η πλάκα της μέγγενης να έρθει σε επαφή με το αντικείμενο εργασίας και χτυπήστε ελαφρά το παξιμάδι της μέγγενης στα δεξιά. Μετά γυρίστε το κουμπί της μέγγενης δεξιόστροφα να ασφαλίσετε το αντικείμενο εργασίας.

Το μέγιστο πλάτος αντικειμένου εργασίας που μπορεί να ασφαιστεί από την οριζόντια μέγγενη είναι 200 χιλ.

Οταν τοποθετείτε την οριζόντια μέγγενη στην δεξιά πλευρά της βάσης, επίσης χρησιμοποιείστε τον υποφράκτη R για να αοφαλίσετε το αντικείμενο εργασίας πιό σταθερά. Αναφερθείτε στο τμήμα “Υπο-φράκτης R” που περιγράφεται προηγουμένως για την τοποθέτηση του υπο-φράκτη R.

ΠΡΟΣΟΧΗ:

• Πάντοτε ρυθμίζετε το παξιμάδι μέγγενης στα δεξιά πλήρως όταν ασφαλίζετε το αντικείμενο εργασίας. Αμέλεια να το κάνετε μπορεί να έχει ως αποτέλεσμα ανεπαρκή ασφάλεια του αντικειμένου εργασίας. Αυτό μπορεί να προκαλέσει την εκτόξευση του τεμαχίου εργασίας, ζημιά στην λάμα ή να προκαλέσει την απώλεια ελέγχου, που μπορεί να έχει ως αποτέλεσμα ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.

Θήκη (Εικ. 39)

Οι συγκρατητές μπορούν να τοποθετηθούν σε οποιαδήποτε από τις δύο πλευρές και είναι ένα βολικό μέσο για να κρατάνε τα αντικείμενα εργασίας οριζόντια. Βάλτε τις ράβδους των συγκρατητών μέσα στις τρύπες στην βάση και ρυθμίστε το μήκος τους σύμφωνα με το υπό συγκράτηση αντικείμενο εργασίας. Μετά σφίχτε τους συγκρατητές με ασφάλεια με τις βίδες.

ΠΡΟΣΟΧΗ:

• Πάντοτε υποστηρίζετε το επίπεδο μακρυών αντικειμένων εργασίας με την πάνω επιφάνεια της περιστροφικής βάσης για ακριβείς κοπές και για να αποφύγετε επικίνδυνη απώλεια ελέγχου του εργαλείου.

Μπλοκ κεφαλής (προαιρετικό εξάρτημα) (Εικ. 40 και 41)

ΠΡΟΣΟΧΗ:

• Όταν χρησιμοποιείτε το μπλοκ εγκοπής, πάντοτε να κόβετε με την ίδια γωνία κεφαλής.
• Οταν αλλάζετε την λοξή γωνία χρησιμοποιείστε άλλα μπλοκ εκοπών.
• Όταν εκτελείτε κωνικές κοπές, ποτε μη χρησιμοποιείτε τα μπλοκ εγκοπών.

Εάν δεν συμμορφωθείτε με τα παραπάνω μπορεί να έχει ως αποτέλεσμα να σπάσει το μπλοκ και να προκληθεί τραυματισμός στον χειριστή του μηχανήματος.

'Отан хрησιμοποιείτε το μπλοκ εγκοπής σε κοπή 90°, μπορείτε να καθαρίσετε από σκλήθρα την πλευρά του κομματιού εργασίας που βρίσκεται ο οδηγόςφραγής (το μήκος του κομματιού εργασίας είναι μέχρι 35 χιλ). Εγκαταστείστε το μποκ εγκοπής στον οδηγό φραγής με δύο βίδες. (Ρυθμίστε τον οδηγό φραγής και το μπλοκ εγκοπής έτσι ώστε να έρχονται σε επαφή πρόσωπο με πρόσωπο. Έπειτα σφίξτε τις βίδες καλά.)

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΟΧΗ:

- Πριν από την χρήση, βεβαιώνεστε ότι έχετε ελευθερώσει την λαβή από την χαμηλωμένη θέση τραβώντας τον ανασταλτικό πείρο.

- Βεβαιώνεστε ότι η λάμα δεν κάνει επαφή με το αντικείμενο εργασίας, κλπ. πριν ανάψετε τον διακόπτη.

- Μην εξασκήσετε υπερβολική πίεση στην λαβή κατά το κόψιμο. Υπερβολική πίεση μπορεί να έχει ως αποτέλεσμα υπερφόρτωση του κινητήρα και/ ή μειωμένη επάρκεια κοπής. Πατήστε προς τα κάτω την λαβή με τόση δύναμη όση είναι απαραίτητηγια λείο κόψιμο και χωρίς σημαντική μείωση στην ταχύτητα της λάμας.

- Απαλά πατήστε την λαβή να εκτελέσετε την κοπή. Εάν η λαβή πατηθεί κάτω με δύναμη, ή εάν πλάγια δύναμη εξασκηθεί, η λάμα θα δονείται και θα αφήνει ένα σημάδι (σημάδι πριονιού) στο αντικείμενο εργασίας και η ακρίβεια της κοπής θα μειωθεί.

- Κατά τη διάρκεια της ολισθαίνουσας κοπής, μαλακά σπρώξτε τη κινητή βάση προς το φράκτη οδηγό χωρίς να σταματήσετε. Αν η κίνηση της κινητής βάσης σταματήσει κατά τη διάρκεια του κοψίματος, ένα σημάδι θα δημιουργηθεί στο αντικείμενο εργασίας και η ακρίβεια της κοπής θα μειωθεί.

1. Κόψιμο με πίεση (κοπή μικρών αντικειμένων εργασίας) (Εικ. 42)

Αντικείμενα εργαίας μέχρι 115 χιλ. σε ΍ψος και 75 χιλ. σε πλάτος μπορούν να κοπούν με τον ακόλουθο τρόπο.

Σπρώχτε την κινητή βάση πλήρως προς τον φράκτη οδηγό και σφίχτε το κουμπί δεξιόστροφα να ασφαλίσετε την κινητή βάση. Στερεώστε το αντικείμενο εργασίας με τη μέγγενη. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει καμμιά επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα πριν την χαμηλώσετε. Μετά χαμηλώστε απαλά την λαβή στην κατώτερη δυνατή θέση για να κόψετε το τεμάχιο εργασίας. Όταν η κοπή ολοκληρωθεί, σβήσετε το μηχάνημα και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επιστρέψετε τη λάμα στην πλήρως υψωμένη θέση της.

ΠΡΟΣΟΧΗ:

- Σφίχτε σταθερά το κουμπί δεξιόστροφα ώστε η κινητή βάση να μη μετακινηθεί κατά την λειτουργία. Ανεπαρκές σφίξιμο μπορεί να προκαλέσει ξαφνικό οπισθοκλώτσημα της λάμας. Πιθανός σοβαρός ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ μπορεί να προκληθεί.

2. Ολισθητική κοπή (σπρώχτε) (κοπή μεγάλων αντικειμένων) (Εικ. 43)

Χαλαρώστε το κουμπί αριστερόστροφα έτσι ώστε η κινητή βάση μπορεί να γλυστράει ελεύθερα. Ασφαλίστε το αντικείμενο εργασίας με την μέγγενη. Τραβήχτε την κινητή βάση προς το μέρος σας πλήρως. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα. Πατήστε κάτω τη βάση και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΚΤΗ ΟΔΗΓΟ ΚΑΙ ΔΙΑ ΜΕΣΟΥ ΤΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΕΡΓΑΣΙΑΣ. Όταν η κοπή ολοκληρωθεί, οβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επαναφέρετε την λάμα στην πλήρως ανυψωμένη της θέση.

ΠΡΟΣΟΧΗ:

- Όταν εκτελείτε την ολισθητική κοπή, ΠΡΩΤΑ ΤΡΑΒΗΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟ ΜΕΡΟΣ ΣΑΣ ΠΛΗΡΩΣ και πατήστε κάτω την λαβή στην πλήρως χαμηλωμένη θέση, μετά ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ ΟΔΗΓΟ. ΠΟΤΕ ΜΗΝ ΑΡΧΙΣΕΤΕ ΤΗΝ ΚΟΠΗ ΧΩΡΙΣ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΛΗΡΩΣ ΤΡΑΒΗΓΜΕΝΗ ΠΡΟΣ ΤΑ ΕΣΑΣ. Εάν εκτελέσετε την ολισθητική κοπή χωρίς να τραβήξετε την κινητή βάση εντελώς ή εάν εκτελέσετε την ολισθητική κοπή κατά την δική σας διεύθυνση, η λάμα μπορεί να οπισθοκλωτσήσει ξαφνικά με δυνατότητα πρόκλησης σοβαρού ΠΡΟΣΩΠΙΚΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ.

- Ποτέ μην εκτελείτε την ολισθητική κοπή με την λαβή κλειδωμένη στην χαμηλωμένη θέση πατώντας τον πείρο αναστολής.

- Ποτέ μη χαλαρώνετε το κουμπί το οποίο ασφαλίζει την κινητή βάση ενώ η λάμα περιστρέφεται. Αυτό μπορεί να προκαλέσει σοβαρό τραυματισμό.

3. Λοξότμηση

Αναφερθείτε στο προηγούμενο εδάφιο “Ρύθμιση της γωνίας λοξότμησης”.

4. Κωνική κοπή (Εικ. 44)

Χαλαρώστε τον μοχλό και γείρετε την λάμα πριονιού για να ρυθμίσετε την κωνική γωνία (Αναφερθείτε στο προηγούμενο εδάφιο “Ρύθμιση της κωνικής γωνίας”). Βεβαιωθείτε ότι ένασφίγγετε τον μοχλό σταθερά για να ασφαλίσετε την επιλεγμένη κωνική γωνία με ασφάλεια. Ασφαλίστε το αντικείμενο εργασίας με μιά μέγγενη. Βεβαιωθείτε ότι η κινητή βάση είναι τραβηγμένη όσο πάει πίσω προς τον χειριστή. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα. Μετά απαλά χαμηλώστε την λαβή στην πλήρως χαμηλωμένη θέση, ενώ εφαρμόζετε πίεση παράλληλα προς την λάμα και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ ΟΔΗΓΟ ΝΑ ΚΟΨΕΙ ΤΟ ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΑΣ. Όταν η κοπή ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επαναφέρετε την λάμα στην πλήρως ανυψωμένη της θέση.

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι η λάμα θα κινηθεί προς τα κάτω προς κωνική διεύθυνση κατά τη διάρκεια μιάς κωνικής κοπής. Κρατάτε τα χέρια σας μακρυά από την τροχιά της λάμας πριονιού.
• Κατά την διάρκεια μιάς κωνικής κοπής, μπορεί να δημιουργηθεί μιά κατάσταση όπου το κομμάτι που κόπηκε θα καθήσει πάνω στην πλευρά της λάμας. Εάν η λάμα υψωθεί ενώ η λάμα ακόμη γυρίζει, το αντικείμενο μπορεί να πιαστεί από την λάμα, προκαλώντας σκορπισμό τεμαχιδίων το οποίο είνει επικίνδυνο. Η λάμα πρέπει να σηκώνεται MONO αφού έχει σταματήσει τελείως.
• Όταν πατάτε κάτω τη χειρολαβή, εφαρμόστε πίεση παράλληλα της λάμας. Αν μια δύναμη εφαρμοστεί κάθετα στην περιστροφική βάση ή αν η διεύθυνση της πίεσης αλλάξει κατά την διάρκεια της κοπής, η ακρίβεια της κοπής θα ελαττωθεί.
• Πάντοτε τοποθετείτε τον υπο-φράκτη στην αριστερή θέση όταν εκτελείτε αριστερές κωνικές κοπές.

5. Σύνθετες κοπές

Σύνθετη κοπή είναι η διαδικασία κατά την οποία μιά κωνική γωνία γίνεται την ίδια στιγμή που μιά λοξή γωνία κόβεται στο αντικείμενο εργασίας. Σύνθετη κοπή μπορεί να γίνει στην γωνία που φαίνεται στον πίνακα.

Λοξή γωνία	Κωνική γωνία
Αριστερά και Δεξιά 45°	Αριστερά και Δεξιά 0° – 45°
Αριστερά 47°	Αριστερά 0° – 45° και Δεξιά 0° – 40°
Δεξιά 52°	Αριστερά 0° – 30° και Δεξιά 0° – 45°

Στην λοξή γωνία των 45° αριστερά και δεξιά και κωνική γωνία των 45° αριστερά μπορούν να κοπούν αντικείμενα εργασίας διαστάσεων έως 66 χιλ ύψους και 170 χιλ πλάτους.

Στην λοξή γωνία των 45° δεξιά και κωνική γωνία των 45° αριστερά μπορούν να κοπούν αντικείμενα εργασίας διαστάσεων έως 66 χιλ ύψους και 215 χιλ πλάτους.

Σε λοξή γωνία αριστερά και δεξία 45° και δεξιά κωνική γωνία 45°, αντικειμενα εργασίας μέχρι 45 χιλ ύψους και 215 χιλ πλάτους μπορούν να κοπούν.

Οταν εκτελείτε σύνθετη κοπή, αναφερθείτε στις εξηγήσεις των εδαφίων «Κόψιμο με πίεση», «Ολισθητική κοπή», «Λοξή κοπή», «Κωνική κοπή».

6. Κοπή εκβολών αλουμινίου

Οταν ασφαλίζετε εκβολές αλουμινίου, χρησιμοποιείτε τάκους υποστήριξης ή κομμάτια άχρηστα όπως φαίνεται στην Εικ. 45 για να αποφύγετε παραμόρφωση του αλουμινίου. Χρησιμοποιείτε ένα λιπαντικό κοπής όταν κόβετε μιά εκβολή αλουμινίου για να εμποδίσετε τον σχηματισμό υλικού αλουμινίου στην λάμα.

ΠΡΟΣΟΧΗ:

- Ποτέ μην επιχειρήσετε να κόψετε παχειές ή στρογγυλές εκβολές αλουμινίου. Παχειές εκβολές αλουμινίου μπορεί να σκορπίσουν κατά την διάρκεια της εργασίας και στρογγυλές εκβολές αλουμινίου δεν μπορούν να ασφαλιστούν σταθερά με το εργαλείο αυτό. (Εικ. 46)

7. Επικάλυψη ξύλου (Εικ. 47)

Η χρήση επικάλυψης ξύλου βοηθάει στην πραγματοποίηση κοπών χωρίς σκλήθρες στο αντικείμενο εργασίας. Προσαρμόστε μια επικάλυψη ξύλου στον φράκτη οδηγό χρησιμοποιώντας τις τρύπες στον φράκτη οδηγό και βίδες των 6 χιλ.

Δείτε την εικόνα σχετικά με τις διαστάσεις για μιά προτεινόμενη επικάλυψη ξύλου.

ΠΡΟΣΟΧΗ:

• Χρησιμοποιείτε ίσιο ξύλο ίδιου πάχους ως επικάλυψη ξύλου.
• Όταν κόβετε αντικείμενα εργασίας από 115 χιλ έως 120 χιλ ύψους, χρησιμοποιείτε μιά επικάλυψη ξύλου για να αποφύγετε ένα τμήμα του αντικειμένου εργασίας κοντά στον φράκτη οδηγό να παραμείνει άκοπο.

Παράδειγμα:

Οταν κόβετε αντικείμενα εργασίας 120 χιλ ύψους, χρησιμοποιείτε μιά επικάλυψη ξύλου με το εξής πάχος.

Λοξή γωνία	Πάχος επικάλυψης ξύλου
0°	Υπερ 20 χιλ
Αριστερά και Δεξιά 45°	Υπερ 15 χιλ
Δεξιά 52°	Υπερ 15 χιλ

ΠΡΟΣΟΧΗ:

• Χρησιμοποιείτε βίδες να προσαρμόσετε την επικάλυψη ξύλου στον φράκτη οδηγό. Οι βίδες πρέπει να τοποθετηθούν έτσι ώστε οι κεφαλές των βιδών να είναι κάτω από την επιφάνεια της επικάλυψης ξύλου.

- Όταν η επικάλυψη ξύλου έχει προσαρμοστεί, μη γυρίσετε την περιστροφική βάση με την λαβή χαμηλωμένη. Η λάμα καιή επικάλυψη ξύλου θα πάθουν ζημιά.

8. Κοπή αυλακώσεων (Εικ. 48)

Ενας τύπος κοπής τοίχου μπορεί να γίνει προχωρώντας ως εξής: Ρυθμίστε την θέση του χαμηλότερου ορίου της λάμας χρησιμοποιώντας την ρυθμιστική βίδα και τον βραχίονα αναστολής να περιορίσετε το βάθος κοπής της λάμας. Αναφερθείτε στο τμήμα “Βραχίονας αναστολής” που περιγράφηκε προηγουμένως.

Αφού ρυθμίσετε την θέση κατωτέρου ορίου της λάμας, κοψτε παράλληλες αυλακώσεις κατά το πλάτος του αντικειμένου εργασίας χρησιμοποιώντας μιά ολισθητική (σπρωχτή) κοπή όπως φαίνεται στην εικόνα. Μετά αφαιρέστε το υλικό μεταξύ των αυλακώσεων του αντικειμένου εργασίας με ένα σκαρπέλο. Μην επιχειρήσετε να εκτελέσετε αυτό τον τύπο κοπής χρησιμοποιώντας πλατειές λάμες ή με μιά λάμα τοίχου. Πιθανή απώλεια ελέγχου και τραυματισμός μπορεί να συμβούν.

ΠΡΟΣΟΧΗ:

- Βεβαιωθείτε ότι επαναφέρετε τον βραχίονα αναστολής στην αρχική θέση όταν εκτελείτε οτιδήποτε άλλο εκτός κοπή αυλακώσεων.

Μεταφορά εργαλείου

Βεβαιωθείτε ότι το εργαλείο είναι αποσυνδεδεμένο. Ασφαλίστε την λάμα σε κωνική γωνία 0° και την περιστροφική βάση σε δεξιά λοξή γωνία πλήρως. Χαμηλώστε την λαβή εντελώς και κλειδώστε την στην χαμηλωμένη θέση σπρώχνοντας μέσα τον πείρο αναστολής. (Εικ. 49)

Μεταφέρετε το εργαλείο κρατώντας και τις δύο πλευρές της βάσης του εργαλείου όπως φαίνεται στην εικόνα. Εάν αφαιρέσετε τους συγκρατητήρες, σάκο σκόνης, κλπ., μπορείτε να μεταφέρετε το εργαλείο πολύ ευκολότερα. (Εικ. 50)

ΠΡΟΣΟΧΗ:

• Πάντοτε ασφαλίζετε όλα τα κινούμενα τμήματα πριν μεταφέρετε το εργαλείο.
• Ο πείρος αναστολής είναι για μεταφορά και αποθήκευση μόνο και όχι για εργασίες κοπής.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν επιχειρήσετε να κάνετε επιθεώρηση ή συντήρηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Πάντοτε επιβεβαιώνετε ότι η λάμα είναι ακονισμένη και καθαρή για την καλύτερη και ασφαλέστερη απόδοση.

Ρύθμιση της γωνίας κοπής

Αυτό το εργαλείο είναι προσεκτικά ρυθμισμένο και ευθυγραμμισμένο στο εργοστάσιο, αλλά σκληρή χρήση μπορεί να έχει επηρεάσει την ευθυγράμμιση. Εάν το εργαλείο σας δεν είναι ευθυγραμμισμένο κατάλληλα, εκτελέστε τα ακόλουθα:

1. Λοξή γωνία

Σπρώξετε τη κινητή βάση προς τον οδηγό φράκτη και σφίξετε το κομβίο για να στερεώσετε τη κινητή βάση.

Χαλαρώστε την λαβή που ασφαλίζει την περιστροφιή βάση. Γυρίστε την περιστροφική βάση έτσι ώστε ο δείκτης δείχνει στις 0° στην λοξή κλίμακα. Μετά γυρίστε την περιστροφική βάση ελαφρά δεξιόστροφα και αριστερόστροφα να τοποθετήσετε την περιστροφική βάση στξην λοξή εγκοπή των 0°. (Αφήστε το όπως είναι εάν ο δείκτης δεν δείχνει στις 0°.) Χαλαρώστε τα εξάγωνα μπουλόνια που ασφαλίζουν τον φράχτη οδηγό χρησιμοποιώντας το κοϊλο κλειδί. (Εικ. 51)

Χαμηλώστε την λαβή πλήρως και κλειδώστε την στην κάτω θέση σπρώχνοντας μέσα τον ανασταλκτικό πείρο. Τετραγωνίστε την πλευρά της λάμας με την όψη του φράκτη οδηγού χρησιμοποιώντας ένα τριγωνικό κανόνα, τετράγωνικό κανόνα, κλπ. Μετά σφίχτε με ασφάλεια τα εξάγωνα μπουλόνια στον φράχτη οδηγό στην σειρά από την δεξιά πλευρά. (Εικ. 52)

Βεβαιωθείτε ότι ο δείκτης δείχνει στις 0° στην λοξή κλίμακα. Εάν ο δείκτης δεν δείχνει στις 0° χαλαρώστε την βίδα που ασφαλίζει τον δείκτη και ρυθμίστε τον δείκτη έτσι ώστε να δείχνει στις 0°. (Εικ. 53)

2. Κωνική γωνία

1) 0° Κωνική γωνία

Σπρώχτε την κινητή βάση προς τον φράκτη οδηγό και σφίχτε το κουμπί να ασφαλίσετε την κινητή βάση. Χαμηλώστε την λαβή πλήρως και κλειδώστε την στην χαμηλωμένη θέση σπρώχνοντας μέσα τον πείρο αναστολής. Χαλαρώστε το μοχλό στο πίσω μέρος της μηχανής. Βεβαιθείτε ότι ο βραχίονας είναι κλειδωμένος. (Εικ. 54)

Γυρίστε το εξαγ. μπουλόνι στην αριστερή πλευρά του βραχίονα δύο ή τρεις περιστροφές αριστερόστροφα. Γυρίστε το εξαγ. μπουλόνι στην δεξιά πλευρά του βραχίονα δύο ή τρεις περιστροφές αριστερόστροφα για να κλίνετε τη λάμα προς τα αριστερά. (Εικ. 55)

Προσεκτικά τετραγωνίσετε την πλευρά της λάμας με την πάνω επιφάνεια της περιστροφικής βάσης χρησιμοποιώντας ένα τριγωνικό χάρακα, ένα τετράγωνο, κ.λ.π. γυρίζοντας το εξαγ. μπουλόνι στη δεξιά πλευρά του βραχίονα δεξιόστροφα. Γυρίστε το εξαγ. μπουλόνι στην αριστερή πλευρά του βραχίονα δεξιόστροφα όσο μπορεί να πάει. Μετά σφίξετε το μοχλό γερά. (Εικ. 56)

Βεβαιωθείτε ότι και οι δύο δείκτες πάνω στο βραχίονα δείχνουν στο 0° στην κωνική κλίμακα στο στήριγμα του βραχίονα. Αν δεν δείχνουν στο 0°, χαλαρώστε τις βίδες που στερεώνουν τους δείκτες και ρυβμίσετέ τους ώστε να δείχνουν στο 0°. (Εικ. 57)

2) Κωνική γωνία 45° (Εικ. 58)

Ρυθμίστε την κωνική γωνία 45° μόνο αφού εκτελέσετε ρύθμιση κωνικής γωνίας 0°. Για να ρυθμίστε την αριστερή κωνική γωνία 45°, χαλαρώστε τον μοχλό και γείρετε την λάμα στα αριστερά πλήρως. Βεβαιωθείτε ότι ο δείκτης στον βραχίονα δείχνει στις 45° στη κωνική κλίμακα στην θήκη του βραχίονα. Εάν ο δείκτης δεν δείχνει 45°, γυρίστε το ρυθμιστικό μπουλόνι της αριστερής 45° κωνικής γωνίας στην πλευρά της θήκης του βραχίονα μέχρι ο δείκτης να δείχνει 45°.

Για να ρυθμίσετε κωνική γωνία 45°, εκτελέστε την ίδια διαδικασία που περιγράφεται παραπάνω.

Ρύθμιση για απαλή λειτουργία κωνικής κοπής (Εικ. 59)

Το εξαγ. παξιμάδι ασφαλείας που κρατάει μαζί το βραχίονα και το στήριγμα του βραχίονα έχει ρυθμιστεί από το εργοστάσιο για να εξασφαλίσει απαλή λειτουργία κωνικής κοπής και να εγγυηθεί ακρίβεια στο κόψιμο. Μην το πειράξετε. Αν η σύνδεση μεταξύ του βραχίονα και του στήριγματος του βραχίονα χαλαρώσει σφίξετε το εξαγ. παξιμάδι ασφαλείας χρησιμοποιώντας ένα κλειδί.

Ρύθμιση της θέσης της γραμμής λέιζερ (Εικ. 60 και 61)

Μόνο για το μοντέλο LS1214L

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Καθώς το εργαλείο είναι συνδεδεμένο όταν ρυθμίζετε την θέση της γραμμής λέζερ, προσέχετε πολύ ιδιαίτερα στην λειτουργία του διακόπτη. Το τυχαία τράβηγμα τη σκανδάλης διακόπτη θα προκαλέσει τυχαίο ξεκίνημα του εργαλείου και προσωπικό τραυματισμό.

ΠΡΟΣΟΧΗ:

• Ποτέ μη κυττάτε μέσα στην ακτίνα λέιζερ απευθείας. Απευθείας κύτταγμα της ακτίνας λέιζερ θα προκαλέσει ζημιά στα μάτια σας.
• Ποτέ μην προκαλέσετε κτύπημα ή κρούση στο εργαλείο. Κτύπημα ή κρούση μπορεί να έχει ως αποτέλεσμα εσφαλμένη θέση της γραμμής λέίζερ, ζημιά στο τμήμα εκπομπής της ακτίνας λέίζερ ή μείωση της ζωής του εργαλείου.

Οταν ρυθμίζετε η γραμμή λέιζερ εμφανίζεται στην αριστερή πλευρά της λάμας πριονιού

1 Βιδώστε για να αλλάξετε το κινητό πεδίο της ρυθμιστικής βίδας
2 Puθμιστική βίδα
3 Εξάγωνο κλειδί
4 Γραμμή λέιζερ
5 Λάμα πριονιού

Οταν ρυθμίζετε η γραμμή λέιζερ εμφανίζεται στην δεξιά πλευρά της λάμας πριονιού

1 2 3

1 Βιδώστε για να αλλάξετε το κινητό πεδίο της ρυθμιστικής βίδας
2 Λάμα πριονιού
3 Γραμμή λέιζερ

Και για τις δύο ρυθμίσεις κάντε τα εξής:

1. Βεβαιωθείτε ότι το εγαλείο είναι αποσυνδεδεμένο.
2. Τραβήχτε την γραμμή κοπής στο τεμάχιο εργασίας και τοποθετήστε το στο περιστροφικό τραπέζι. Αυτή την φορά, μην ασφαλίσετε το τεμάχιο εργασίας με μιά μέγγενη ή παρόμοια συσκευή ασφάλειας.
3. Κατεβάστε την λάμα χαμηλώνοντας την λαβή και ελέγξτε να δείτε που είναι η γραμμή κοπής και η θέση της λάμας πριονιού. (Αποφασίστε ποιά θέση θα κόψετε στην γραμμή κοπής.)
4. Αφού αποφασίσετε την θέση που θα κοπεί, γυρίστε την λαβή στην αρχική της θέση. Ασφαλίστε το τεμάχιο εργασίας με την κατακόρυφη μέγγενη χωρίς να μετακινήσετε το τεμάχιο εργασίας από την προελεγμένη θέση.
5. Συνδέστε το εργαλείο και ανάψτε τον διακόπτη λέιζερ.
6. Ρυθμίστε τη θέση της γραμμής λέιζερ ως εξής:

Η θέση της γραμμής λέίζερ μπορεί να αλλαχθεί καθώς το κινητό πεδίο της ρυθμιστικής βίδας του λέίζερ αλλάζει γυρίζοντας δύο βίδες με ένα εξάγωνο κλειδί. (Το κινητό πεδίο της γραμμής λέίζερ είναι εργοστασικάρυθμισμένο σε 1 χιλ από την πλευρική επιφάνεια της λάμας.)

Για να μετακινήσετε το κινητό πεδίο της γραμμής λέιζερ μακρύτερα από την πλευρική επιφάνεια της λάμας, γυρίστε τις δύο βίδες αριστερόστροφα αφού χαλαρώσετε την ρυθμιστική βίδα. Γυρίστε αυτές τις δύο βίδες δεξιόστροφα για να το μετακινήσετε πιο κοντά στην πλευρική επιφάνεια της λάμας αφού χαλαρώσετε την ρυθμιστική βίδα.

Ανατρέξτε στο εδάφιο με τίτλο “Ενέργεια γραμμής λέίζερ” και ρυθμίστε την ρυθμιστική βίδα έτσι ώστε η γραμμή κοπής στο τεμάχιο εργασία σας ευθυγραμμίζεται με την γραμμή λέίζερ.

ΣΗΜΕΙΩΣΗ:

• Ελέγχετε την θέση της γραμμής λέιζερ τακτικά για ακρίβεια.
• Επισκευάζετε το εργαλείο σε εξουσιοδοτημένο κέντρο Μάκιτα για οποιαδήποτε πρόβλημα στην μονάδα λέιζερ.

Καθάρισμα των φακών της λάμπας λέιζερ (Εικ. 62 και 63)

Μόνο για το μοντέλο LS1214L

Εάν οι φακοί του φωτός λέίζερ ρυπανθούν ή πριονόσκονη κολλήσει σ' αυτό με τέτοιο τρόπο ώστε η γραμὴ λέίζερ δεν είναι εὐκολα ορατή, αποσυνδέστε το πριόνι και αφαιρέστε και καθαρίστε τους φακούς του φωτός λέίζερ προσεκτικά με ένα νωπό, μαλακό ύφασμα. Μη χρησιμοποιήσετε διαλύτες ή απορρυπαντικά με βάση το πετρέλαιο στους φακούς.

Για να αφαιρέσετε τους φακούς του φωτός λέιζερ, αφαιρέστε την λάμα πριονιού πριν αφαιρέσετε τους φακούς σύμφωνα με τις οδηγίες στο εδάφιο “Τοποθέτηση ή αφαιρεση της λάμας πριονιού”.

Χαλαρώστε αλλά μην αφαιρέσετε την βίδα που ασφαλίζει τους φακούς χρησιμοποιώντας ένα κατσαβίδι. Τραβήξτε έξω τους φακούς όπως φαίνεται στην εικόνα.

ΣΗΜΕΙΩΣΗ:

- Εάν οι φακοί δεν βγαίνουν ἐξω, χαλαρώστε την βίδα περισσότερο και τραβήχτε πάλι τους φακούς ἐξω χωρίς να αφαιρέσετε την βίδα.

Αντικατάσταση σωλήνα φθορισμουύ (Εικ. 64)

Μόνο για το μοντέλο LS1214F

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν αντικαταστήσετε τον σωλήνα φθορίου.

- Μην εφαρμόζετε δύναμη, χτύπημα ή γρατσουνίσετε ένα σωλήνα φθορισμού, γιατί μπορεί να σπάσει το γθαλί του σωλήνα φθορισμού με αποτέλεσμα να τραυματίσει εσάς ή τους γύρω σας.

• Αφήνετε ένα σωλήνα φθορισμού γιά λίγο αμέσως μετά τη χρήση και μετά κάνετε αντικατάσταση. Διαφορετικά μπορεί να σας προκαλέσει εγκαύματα.

Αφαιρέστε τις βίδες, που ασφαλίζουν το κουτί λάμπας για το φως. Τραβήχτε έξω το κουτί λάμπας σπρώχνοντας ελαφρά το επάνω μέρος της όπως φαίνεται στην εικονογράφηση στην Εικ. 64.

Τραβήχτε έξω τον σωλήνα φθορισμού και μετά αντικαταστήστε τον με έναν καινούργιο Μάκιτα.

Αντικατάσταση ψηκτρών άνθρακα (Εικ. 65 και 66)

Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακα τακτικά. Αντικαθιστάτε τις όταν έχουν φθαρεί στο σημάδι ορίου. Κρατάτε τις ψήκτρες άνθρακα καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτόχρονα. Χρησιμοποιείτε μόνο ταυτόσημες ψήκτρες άνθρακα.

Χρησιμοποιείτε ένα κατσαβίδι για να αφαιρέσετε τα καπάκια των ψηκτρών άνθρακα. Βγάλτε τις φθαρμένες ψήκτρες άνθρακα, βάλτε τις καινούργιες και ασφαλίστε τα καπάκια των ψηκτρών άνθρακα.

Μετὰ την χρήση

• Μετά την χρήση, σφουγγίστε τα τεμαχίδια και την σκόνη που είναι κολλημένα στο εργαλείο με ένα πανί ή κάτι παρόμοιο. Κρατείστε τον προφυλακτήρα λάμας καθαρά σύμφωνα με τις οδηγίες στο προηγούμενως καλυφθέν τμήμα με τίτλο “Προφυλακτήρας λάμας”. Λιπαίνετε τα μέρη που γλυστρούν με μηχανικό έλαιο για να μην οξειδωθούν.
• Όταν αποθηκεύετε το μηχάνημα, τραβήξετε τη κινητή βάση πλήρως προς το μέρος σας έτσι ώστε η ολισθαίνουσα ράβδος να έχει μπεί καλά μέσα στη περιστροφική βάση.

Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προϊόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται από Εξουσιοδοτημένα Κέντρα Σερβις της Μάκιτα, πάντοτε με χρήση ανταλλακτικών Μάκιτα.

E≡APTHMATA

ΠΡΟΣΟΧΗ:

- Αυτά τα εξαρτήματα ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο Μάκιτα που περιγραφτηκε στις οδηγίες αυτές. Η χρήση οτιδήποτε άλλων εξαρτημάτων ή προσαρτημάτων μπορεί να προκαλέσει κίνδυνο τραματισμού σε άτομα. Χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται.

Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποτανθείτε στο τοπικό σας κέντρο εξυπηρέτησης Μάκιτα.

• Λάμες πριονιού με άκρα από ατσάλι & καρβίδιο
• Σάκος σκόνης
• Υπο-φράκτης R
• Αγκώνας
• Σύνολο μέγγενης (Οριζόντια μέγγενη)
• Τριγωνικός κανόνας
  • Κατακόρυφη μέγγενη
• Κουμπί κλειδώματος-εκτός (2 τμχ)
  • Koïlo kλειδί 13
• Μπλοκ κεφαλής
  • Θήκη
• Σωλήνας φθορισμού (Για LS1214F)
• Εξάγωνο κλειδί (Για LS1214L)
• Κουτί σκόνης

Θόρυβος

Το τυπικό Α επίπεδο καταμετρημένου θορύβου καθορίζεται σύμφωνα με το EN61029:

Πίεση ήχου (LpA): 89 dB(A)

Επίπεδο δύναμης ήχου (LWA): 102 dB(A)

Αβεβαιότητα (Κ): 3 dB (Α)

Φοράτε ωτοασπίδες

ENG238-1

Κραδασμός

Η τιμή πρόκλησης δόνησης καθορίζεται σύμφωνα με το EN61029:

Πρόκλησης δόνησης (α _h ): 2,5 m/s ^2 ή λιγότερο

Αβεβαιότητα (Κ): 1,5 m/s²

ENG901-1

• Η δηλωμένη τιμή εκπομπής κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο.
- Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή εκπομπής ανάλογα με τον τρόπο χρήσης του εργαλείου.
  • Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Μόνο για χώρες της Ευρώπης

Δήλωση Συμμόρφωσης ΕΚ

Η Makita Corporation, ως ο υπεύθυνος κατασκευαστής, δηλώνει ότι το/τα ακόλουθο(α) μηχάνημα(τα) της Makita:

Χαρακτηρισμός μηχανήματος: Ολισθαίνοντα σύνθετο πριόνι

Αρ. μοντέλου/ Τύπος: LS1214, LS1214F, LS1214L είναι εν σειρά παραγωγή και

συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές Οδηγίες:

98/37/EK ̈ως 28 Δεκεμβρίου 2009 και

ακολούθως με την 2006/42/ΕΚ από 29

Δεκεμβρίου 2009

και κατασκευάζονται σύμφωνα με τα ακόλουθα πρότυπα ή έγγραφα τυποποίησης:

EN61029

Η τεχνική τεκμηρίωση φυλάσσεται από τον εξουσιοδοτημένο εκπρόσωπό μας στην Ευρώπη, δηλαδή τη

Makita International Europe Ltd.

Tomoyasu Kato Διευθυντής

Makita Corporation
