MANUALE UTENTE LS1214 MAKITA

Per questo utensile vengono usati i simboli seguenti. Bisogna capire il loro significato prima di usare l'utensile.

Symbolen

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere riciclate in modo eco-compatibile.

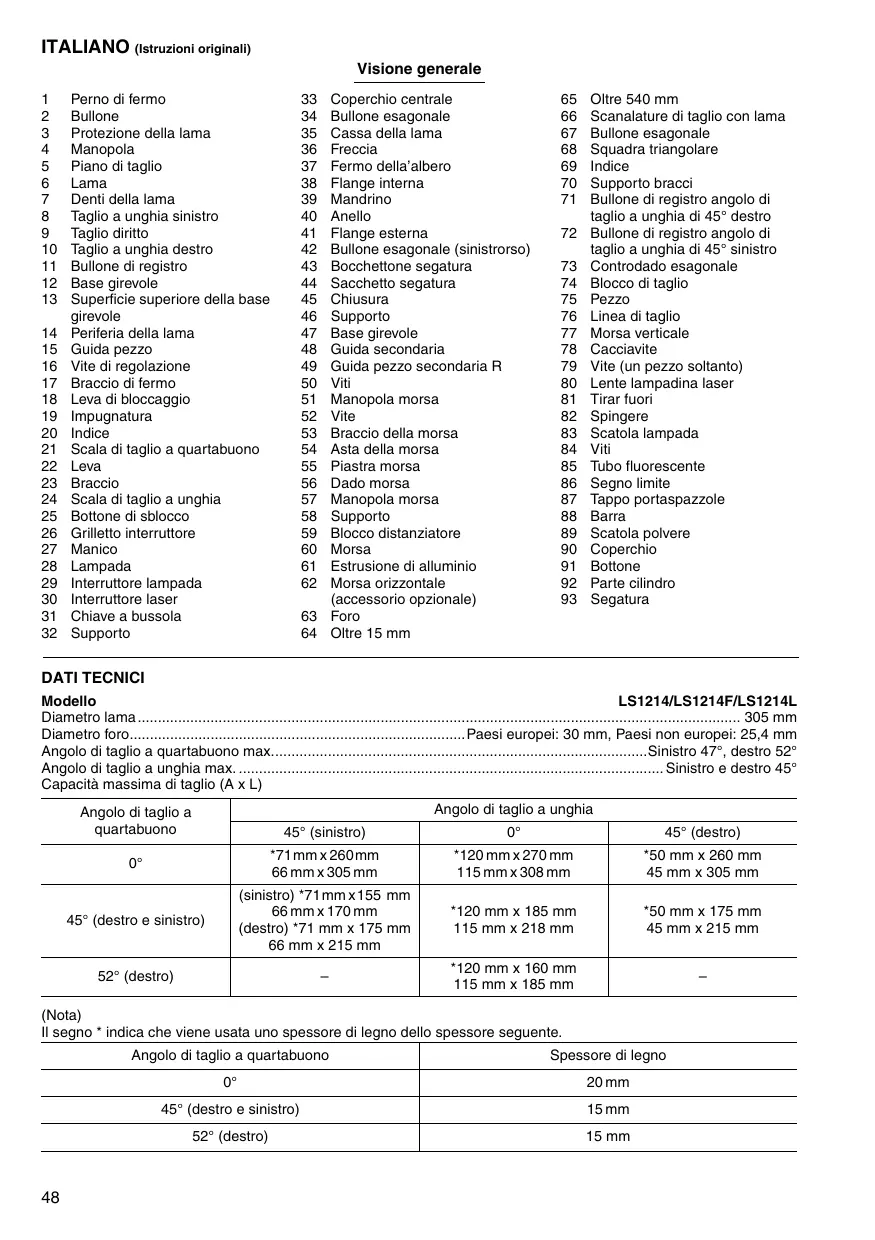

1	Perno di fermo	33	Coperchio centrale	65	Oltre 540 mm
2	Bullone	34	Bullone esagonale	66	Scanalature di taglio con lama
3	Protezione della lama	35	Cassa della lama	67	Bullone esagonale
4	Manopola	36	Freccia	68	Squadra triangolare
5	Piano di taglio	37	Fermo della'albero	69	Indice
6	Lama	38	Flange interna	70	Supporto bracci
7	Denti della lama	39	Mandrino	71	Bullone di registro angolo di taglio a unghia di 45° destro
8	Taglio a unghia sinistro	40	Anello
9	Taglio diritto	41	Flange esterna	72	Bullone di registro angolo di taglio a unghia di 45° sinistro
10	Taglio a unghia destro	42	Bullone esagonale (sinistrorso)
11	Bullone di registro	43	Bocchettone segatura	73	Controdado esagonale
12	Base girevole	44	Sacchetto segatura	74	Blocco di taglio
13	Superficie superiore della base girevole	45	Chiusura	75	Pezzo
		46	Supporto	76	Linea di taglio
14	Periferia della lama	47	Base girevole	77	Morsa verticale
15	Guida pezzo	48	Guida secondaria	78	Cacciavite
16	Vite di regolazione	49	Guida pezzo secondaria R	79	Vite (un pezzo soltanto)
17	Braccio di fermo	50	Viti	80	Lente lampadina laser
18	Leva di bloccaggio	51	Manopola morsa	81	Tirar fuori
19	Impugnatura	52	Vite	82	Spingere
20	Indice	53	Braccio della morsa	83	Scatola lampada
21	Scala di taglio a quartabuono	54	Asta della morsa	84	Viti
22	Leva	55	Piastra morsa	85	Tubo fluorescente
23	Braccio	56	Dado morsa	86	Segno limite
24	Scala di taglio a unghia	57	Manopola morsa	87	Tappo portaspazzole
25	Bottone di sblocco	58	Supporto	88	Barra
26	Grilletto interruttore	59	Blocco distanziatore	89	Scatola polvere
27	Manico	60	Morsa	90	Coperchio
28	Lampada	61	Estrusione di alluminio	91	Bottone
29	Interruttore lampada	62	Morsa orizzontale (accessorio opzionale)	92	Parte cilindro
30	Interruttore laser			93	Segatura
31	Chiave a bussola	63	Foro
32	Supporto	64	Oltre 15 mm

DATI TECNICI

Modello	LS1214/LS1214F/LS1214L
Diametro lama	305 mm
Diametro foro	Paesi europei: 30 mm, Paesi non europei: 25,4 mm
Angolo di taglio a quartabuono max	Sinistro 47°, destro 52°
Angolo di taglio a unghia max.	Sinistro e destro 45°
Capacità massima di taglio (A x L)

Angolo di taglio a quartabuono	Angolo di taglio a unghia
	45° (sinistro)	0°	45° (destro)
0°	*71 mm x 260 mm66 mm x 305 mm	*120 mm x 270 mm115 mm x 308 mm	*50 mm x 260 mm45 mm x 305 mm
45° (destro e sinistro)	(sinistro) *71 mm x 155 mm66 mm x 170 mm(destro) *71 mm x 175 mm66 mm x 215 mm	*120 mm x 185 mm115 mm x 218 mm	*50 mm x 175 mm45 mm x 215 mm
52° (destro)	-	*120 mm x 160 mm115 mm x 185 mm	-

(Nota)
Il segno * indica che viene usata uno spessore di legno dello spessore seguente.

Angolo di taglio a quartabuono	Spessore di legno
0°	20 mm
45° (destro e sinistro)	15 mm
52° (destro)	15 mm

Velocità senza carico (min ^-1 ) 3.200

Tipo laser (LS1214L soltanto) ....Laser rosso 650 nm, <1mW (Classe laser 2)

Classe di sicurezza....回/II

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza avviso.
• I dati tecnici potrebbero differire a seconda del Paese di destinazione del modello.
• Peso in base alla procedura EPTA 01/2003

Utilizzo previsto

Questo utensile serve ai tagli diritti e a quartabuono di precisione del legno. Usando le lame appropriate, si può anche tagliare l'alluminio.

Alimentazione

L'utensile deve essere collegato a una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento conforme alle norme europee, e può perciò essere collegato alle prese di corrente sprovviste della messa a terra.

GEA010-1

Avvertimenti generali per la sicurezza dell'utensile elettrico

⚠ AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni può causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

REGOLE ADDIZIONALI DI SICUREZZA

1. Portare gli occhiali di protezione.
2. Tenere le mani fuori dal percorso della lama. Evitare il contatto con la lama durante il moto inerziale, perché può ancora causare lesioni gravi.
3. Non usare la lama senza le protezioni in posizione.
   Controllare che la protezione della lama si chiuda correttamente ogni volta prima di usare l'utensile. Non usare la sega se la protezione non si muove liberamente e non si chiude istantaneamente. Mai bloccare la protezione della lama in posizione di apertura.
4. Non eseguire alcuna operazione senza tenere saldamente l'utensile. Il pezzo deve essere fissato saldamente contro la base girevole e la guida pezzo mediante la morsa durante tutte le operazioni. Mai tenerlo fermo con la mano.
5. Mai avvicinare le mani alla lama in movimento.
6. Spegnere l'utensile e aspettare che la lama si sia fermata prima di spostare il pezzo o di cambiare le regolazioni.
7. Staccare il cavo di alimentazione dalla presa di corrente prima di cambiare lama o di un intervento di manutenzione.

8. Fissare sempre tutte le parti mobili prima di trasportare l'utensile.

9. Il perno di fermo che blocca giù la testa troncatrice serve al trasporto e deposito soltanto, e non per le operazioni di taglio.

10. Non usare l'utensile dove ci sono liquidi o gas infiammabili.
11. Controllare con cura che sulla lama non ci siano crepe od altri danni prima di cominciare il lavoro. Sostituire immediatamente la lama se ci sono crepe od altri danni.
12. Usare esclusivamente le flange specificate per questo utensile.
13. Fare attenzione a non danneggiare l'albero, le flange (soprattutto la superficie di installazione) o il bullone. Se queste parti sono danneggiate, la lama potrebbe rompersi.
14. Accertarsi che la base giravole sia fissata saldamente in modo che non si muova durante il lavoro.
15. Per motivi di sicurezza, rimuovere dalla superficie superiore della tavola i trucioli, pezzetti di materiale, ecc., prima di cominciare il lavoro.
16. Evitare di tagliare chiodi. Prima di cominciare il lavoro, controllare e togliere i chiodi dal pezzo.
17. Prima di accendere l'utensile, accertarsi di aver rilasciato il fermo dell'albero.
18. Accertarsi che la lama non faccia contatto con la base girevole nella posizione più bassa.
19. Tenere saldamente l'utensile per il manico. Tenere presente che esso si muove leggermente in su o in giù durante l'avviamento o l'arresto.
20. Accertarsi che la lama non sia a contatto con il pezzo prima di accendere l'utensile.
21. Prima di usare l'utensile, lasciarlo girare per qualche momento. Accertarsi che non ci siano vibrazioni o movimenti strani che potrebbero indicare il montaggio o bilanciamento imperfetto della lama.
22. Aspettare che la lama abbia raggiunto la velocità massima prima di cominciare a tagliare.
23. Interrompere immediatamente il lavoro se si nota qualcosa di anormale.
24. Non cercare di bloccare l'interruttore nella posizione di accensione.
25. Stare sempre all'erta, soprattutto durante le operazioni ripetitive e monotone. Non lasciarsi mai indurre a un falso senso di sicurezza. Le lame non perdonano.
26. Usare sempre gli accessori raccomandati in questo manuale. L'uso di accessori inadatti, come le ruote abrasive, potrebbe causare lesioni.
27. Non usare l'utensile per tagliare materiali che non siano il legno, l'alluminio ed altri simili.
28. Prima di usare la sega a quartabuono, collegarla a un dispositivo di raccolta della segatura.
29. Selezionare le lame adatte al materiale da tagliare.
30. Fare attenzione quando si eseguono stozzature.

31. Sostituire il piano di taglio se usurato.

32. Non usare lame fabbricate con acciaio ad alta velocità.

33. La polvere causata dall'utilizzo contiene sostanze chimiche che possono causare il cancro, difetti di nascita od altri danni agli organi di riproduzione. Alcuni tipi di questi materiali sono:
34. piombo da pittura a base di piombo
35. arsenico e cromo da legname trattato chimicamente.
    Il rischio dall'esposizione a queste sostanze varia secondo la frequenza di questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un ambiente ben ventilato con l'attrezzatura di sicurezza specificata, come le mascherine antipolvere progettate specialmente per il filtraggio delle particelle microscopiche.
36. Per ridurre il rumore emesso, accertarsi sempre che le lame usate siano affiliate e pulite.
37. L'operatore deve essere adeguatamente addestrato all'utilizzo, regolazione e funzionamento dell'utensile.
38. Usare correttamente le lame affiliate. Rispettare la velocità massima indicata sulle lame stesse.
39. Non rimuovere le parti tagliate od altre parti del pezzo dall'area di taglio mentre l'utensile sta funzionando e la testa della sega non si trova sulla posizione di riposo.

CONSERVARE QUESTE ISTRUZIONI

INSTALLAZIONE

Montaggio sul banco di lavoro

Al momento della spedizione, il manico dell'utensile viene bloccata nella posizione più bassa con il perno di fermo. Rilasciare il perno di fermo abbassando leggermente l'impugnatura e tirando il perno di fermo. (Fig. 1) Questo utensile deve essere fissato con quattro bulloni a una superficie piana e stabile, usando i fori per bulloni sulla base dell'utensile. Ciò aiuta a impedire il suo rovesciamento con pericolo di lesioni. (Fig. 2)

DESCRIZIONE DEL FUNZIONAMENTO

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di regolare o controllare le sue funzioni.

Protezione della lama (Fig. 3 e 4)

Quando si abbassa il manico, la protezione della lama si solleva automaticamente. La protezione torna sulla sua posizione originale quando si solleva il manico al completamento del taglio. MAI RENDERE INUTILIZZABILE O RIMUOVERE LA PROTEZIONE LAMA O LA MOLLA ATTACCATA ALLA PROTEZIONE.

Per la propria sicurezza, mantenere sempre la protezione della lama in buone condizioni. Qualsiasi irregolarità di funzionamento della protezione della lama va corretta immediatamente. Accertarsi che la carica della molla azioni la protezione della lama. MAI USARE L'UTENSILE CON LA PROTEZIONE DELLA LAMA O LA MOLLA DANNEGGIATA, DIFETTOSA O RIMOSSA. CIÒ È ESTREMAMENTE PERICOLOSO E POTREBBE CAUSARE LESIONI GRAVI. Se la protezione trasparente della lama diventa sporca, oppure se la segatura vi rimane attaccata in modo che la lama o il pezzo non sono più visibili, staccare la sega dalla presa di corrente e pulire accuratamente la protezione con un panno bagnato. Non usare solventi o pulitori a base di benzina sulla protezione di plastica.

Se la protezione della lama è particolarmente sporca e ostacola la visione, usare la chiave a bussola in dotazione per svitare il bullone esagonale che fissa il coperchio centrale.

Svitare il bullone esagonale girandolo in senso antiorario e sollevare la protezione della lama e il coperchio centrale. Con la protezione così posizionata è possibile una pulizia più completa ed efficiente. Al completamento della pulizia, usare il procedimento opposto per fissare il bullone. Non rimuovere la molla che fissa la protezione. Se la protezione si scolorisce con l'uso o per l'esposizione alla lampada a raggi ultravioleti, rivolgersi al centro di assistenza Makita per la sua sostituzione. NON BISOGNA RENDERE INOPERANTE O RIMUOVERE LA PROTEZIONE.

Posizionamento del piano di taglio (Fig. 5 e 6)

Questo utensile è dotato di piani di taglio nella base girevole, per minimizzare la frammentazione sul lato d'uscita del taglio. I piani di taglio sono stati regolati in fabbrica in modo che la lama non faccia contatto con essi. Prima di procedere, regolare i piani di taglio come segue:

Staccare per prima cosa l'utensile dalla presa di corrente. Allentare tutte le viti (2 su ciascun lato destro e sinistro) che fissano i piani di taglio. Stringerle di nuovo soltanto in modo che i piani di taglio possano essere facilmente mossi a mano. Abbassare completamente il manico e spingere dentro il perno di fermo per bloccare il manico in posizione abbassata. Allentare la manopola che fissa i poli di scorrimento. Tirare completamente il carrello verso di sé. Regolare i piani di taglio in modo che facciano appena contatto con i fianchi dei denti della lama. Stringere le viti anteriori (non stringerle saldamente). Spingere completamente il carrello verso la guida pezzo e regolare i piani di taglio in modo che facciano appena contatto con i fianchi dei denti della lama. Stringere le viti posteriori (non stringerle saldamente).

Dopo aver regolato i piani di taglio, rilasciare il perno di fermo e sollevare il manico. Stringere poi saldamente tutte le viti.

ATTENZIONE:

- Prima e dopo aver cambiato l'angolo di taglio a unghia, regolare sempre i piani di taglio come descritto sopra.

Preservazione della capacità massima di taglio (Fig. 7 e 8)

L'utensile è stato regolato in fabbrica per la capacità massima di taglio delle lame di 305 mm.

Quando si installa una nuova lama, controllare sempre la posizione del suo limite inferiore e, se necessario, regolarla come segue:

Staccare per prima cosa il cavo di alimentazione dalla presa di corrente. Spingere completamente il carrello verso la guida pezzo e abbassare completamente l'impugnatura. Usare la chiave a bussola per girare il bullone di registro finché la periferia della lama si estende leggermente sotto la superficie superiore della base girevole sul punto in cui la faccia anteriore della guida pezzo incontra la superficie della base girevole.

Con il cavo di alimentazione staccato dalla presa di corrente, ruotare a mano la lama tenendo completamente abbassata il manico per accertarsi che la lama non faccia contatto con una qualsiasi parte della base inferiore. Regolare di nuovo leggermente se necessario.

ATTENZIONE:

- Dopo aver installato una nuova lama, accertarsi che non faccia contatto con una qualsiasi parte della base inferiore quando si abbassa completamente il manico. Fare sempre ciò con il cavo di alimentazione staccato dalla presa di corrente.

Braccio di fermo (Fig. 9)

La posizione del limite inferiore della lama può essere regolata facilmente con il braccio di fermo. Per regolarla, ruotare il braccio di fermo nella direzione della freccia, come mostrato in figura. Regolare la vite di regolazione in modo che la lama si fermi sulla posizione desiderata quando si abbassa completamente il manico.

Regolazione dell'angolo di taglio a quartabuono (Fig. 10)

Allentare l'impugnatura girandola in senso antiorario. Girare la base girevole premendo giù la leva di bloccaggio. Dopo aver spostato l'impugnatura sulla posizione in cui l'indice è puntato sull'angolo desiderato della scala di taglio a quartabuono, fissare saldamente l'impugnatura girandola in senso orario.

ATTENZIONE:

• Girando la base girevole, sollevare completamente il manico.
• Dopo aver cambiato l'angolo di taglio a quartabuono, fissare sempre la base girevole stringendo saldamente l'impugnatura.

Regolazione dell'angolo di taglio a unghia (Figg. 11 e 12)

Per regolare l'angolo di taglio a unghia, allentare la leva sulla parte posteriore dell'utensile girandola in senso antiorario.

Inclinare la lama finché l'indice indica l'angolo desiderato sulla scala di taglio a unghia. Stringere poi saldamente la leva girandola in senso orario per fissare il braccio.

ATTENZIONE:

• Quando si solleva la lama, sollevare completamente il manico.
• Dopo aver cambiato l'angolo di taglio a unghia, fissare sempre il braccio stringendo la leva in senso orario.
• Per cambiare gli angoli di taglio a unghia, posizionare correttamente i piani di taglio come descritto nella sezione “Posizionamento del piano di taglio”.

Azionamento dell'interruttore

ATTENZIONE:

• Prima di collegare il cavo di alimentazione alla presa di corrente, controllare sempre che il grilletto dell'interruttore funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.
• Quando non si usa l'utensile, rimuovere il bottone di sblocco e conservarlo in un posto sicuro. Ciò impedisce l'uso non autorizzato dell'utensile.
• Non schiacciare con forza il grilletto dell'interruttore senza premere dentro il bottone di sblocco. Ciò potrebbe causare la rottura dell'interruttore.

Modello per i Paesi europei (Fig. 13)

Per evitare di schiacciare accidentalmente il grilletto dell'interruttore, l'utensile è dotato di un bottone di sblocco.

Per avviarlo, spingere la leva a sinistra, premere il bot-tone di sblocco e schiacciare poi l'interruttore. Rilasciare il grilletto dell'interruttore per fermarlo.

Modello per i Paesi extraeuropei (Fig. 14)

Per evitare di schiacciare accidentalmente il grilletto dell'interruttore, l'utensile è dotato di un bottone di sblocco. Per avviare l'utensile, premere dentro il bottone di sblocco e schiacciare l'interruttore. Rilasciare il grilletto dell'interruttore per fermarlo.

ATTENZIONE:

• MAI usare l'utensile quando il grilletto dell'interruttore non è completamente funzionale. L'utensile con il grilletto dell'interruttore difettoso è ESTREMAMENTE PERICOLOSO e deve essere riparato prima dell'uso.
• Per la sicurezza dell'operatore, l'utensile è dotato di un bottone di sblocco che ne impedisce l'avvio accidentale. MAI usare l'utensile se esso si avvia quando si schiaccia semplicemente il grilletto dell'interruttore senza premere il bottone di sblocco. Portare l'utensile al centro di assistenza Makita per la riparazione prima di continuare a usarlo.
• MAI usare del nastro adesivo per fissare il bottone di sblocco premuto, o renderne inutile lo scopo e la funzione.

Accensione della lampada (Fig. 15 e 16)

Modello LS1214F soltanto

ATTENZIONE:

• Questa lampada non è impermeabile. Non lavarla con acqua e non usarla sotto la pioggia o in luoghi bagnati. Ciò potrebbe causare scosse elettriche e fumo.
• Non toccare il vetro della lampada, perché è molto calda quando è accesa o subito dopo che viene spenta. Ciò potrebbe causare bruciature.
• Evitare gli urti alla lampada, perché potrebbero danneggiarla o accorciarne la vita di servizio.
• Evitare di guardare il fascio di luce della lampada, perché potrebbe far male agli occhi.
• Non coprire la lampada con panni, carte, cartoni od altri oggetti simili quando è accesa, perché potrebbero infiammarsi causando un incendio.

Spingere la parte superiore dell'interruttore per accendere la lampada, e la parte inferiore per spegnerla.

Spostare la lampada per cambiare l'area illuminata.

NOTA:

- Per togliere lo sporco dal vetro della lampada, usare un panno asciutto. Fare attenzione a non graffiare il vetro, perché ciò potrebbe ridurre l'illuminazione.

Utilizzo del raggio laser

Modello LS1214L soltanto

ATTENZIONE:

• Mai guardare direttamente il raggio laser. Il raggio laser può danneggiare gli occhi.
• RADIAZIONE LASER. NON FISSARE IL RAGGIO O GUARDARLO DIRETTAMENTE CON STRUMENTI OTTICI. PRODOTTO LASER DI CLASSE 2M.

Per accendere il raggio laser, premere la parte superiore (I) dell'interruttore. Premere la parte inferiore (O) per spegnerlo. (Fig. 17)

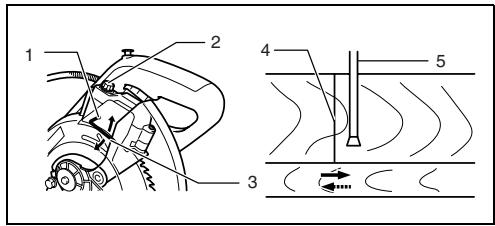

La linea laser può essere spostata a destra o a sinistra della lama regolando la vite di regolazione come segue. (Fig. 18)

1. Allentare la vite di regolazione girandola in senso antiorario.
2. Con la vite di regolazione allentata, spingerla completamente a destra o a sinistra.
3. Stringere saldamente la vite di regolazione sulla posizione dove smette di scorrere.

La linea laser è stata regolata in fabbrica in modo da essere posizionata entro 1 mm dalla superficie laterale della lama (posizione di taglio).

NOTA:

- Se la linea laser è fioca ed è appena visibile o non si vede a causa della luce diretta del sole lavorando all'interno o all'esterno delle finestre, cambiare l'area di lavoro dove non sia esposta alla luce diretta del sole.

Allineamento della linea laser (Fig. 19)

La linea laser può essere spostata a destra o a sinistra della lama secondo le applicazioni di taglio. Per il modo di spostarla, riferirsi alla spiegazione “Utilizzo del raggio laser.”

NOTA:

- Usare uno spessore di legno contro la guida pezzo per allineare la linea di taglio con la linea laser sul lato della guida pezzo nei tagli compositi (angolo di taglio a unghia di 45 gradi e angolo di taglio obliquo destro di 45 gradi).

A) Per ottenere le dimensioni corrette sul lato sinistro del pezzo
- Spostare la linea laser a sinistra della lama.
B) Per ottenere le dimensioni corrette sul lato destro del pezzo
- Spostare la linea laser a destra della lama.

Allineare la linea di taglio sul pezzo con la linea laser.

MONTAGGIO

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di qualsiasi intervento su di esso.

Supporto chiave a bussola (Fig. 20)

La chiave a bussola va riposta come mostrato in figura. Per usare la chiave a bussola, tirarla fuori dal suo supporto. Dopo aver usato la chiave a bussola, rimetterla sul suo supporto.

Installazione o rimozione della lama

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di installare o rimuovere la lama.
• Per installare o rimuovere la lama, usare soltanto la chiave a bussola Makita in dotazione. L'impiego di altre chiavi potrebbe causare il serraggio eccessivo o insufficiente del bullone, con pericolo di lesioni.

Bloccare il manico in posizione sollevata spingendo dentro il perno di fermo. (Fig. 21)

Per rimuovere la lama, usare la chiave a bussola per allentare il bullone che fissa il coperchio centrale girandolo in senso antiorario. Sollevare la protezione della lama e il coperchio centrale. (Fig. 22) Premere il fermo dell'albero per bloccare il mandrino, e usare la chiave a bussola per allentare il bullone esagonale in senso orario. Rimuovere poi il bullone esagonale, la flangia esterna e la lama. (Fig. 23)

Per installare la lama, montarla con cura sul mandrino accertandosi che la freccia sulla superficie della lama sia puntata nella stessa direzione di quella sulla cassa della lama. Installare la flangia esterna e il bullone esagonale, e usare poi la chiave a bussola per stringere saldamente in senso antiorario il bullone esagonale (sinistrorso) pre-mendo allo stesso tempo il fermo dell'albero. (Fig. 24)

Modello per i Paesi extraeuropei

ATTENZIONE:

- L'anello nero con diametro esterno di 25 mm e l'anello argento con diametro esterno di 25,4 mm sono stati installati in fabbrica come mostrato in figura. Usando una lama con un foro di 25 mm di diametro, sostituire l'anello argento con l'anello nero. Prima di montare la lama sul mandrino, accertarsi sempre che tra le flange interna ed esterna sia installato l'anello corretto per il foro dell'albero della lama che si intende usare. (Fig. 25)

Per i Paesi europei

ATTENZIONE:

- L'anello con diametro esterno di 30 mm è stato installato in fabbrica tra le flange interna ed esterna.

Installare la flangia esterna e il bullone esagonale, e usare poi la chiave a bussola per stringere saldamente in senso antiorario il bullone esagonale premendo allo stesso tempo il fermo dell'albero.

Rimettere la protezione della lama e il coperchio centrale sulle loro posizioni originali. Stringere poi in senso orario il bullone esagonale per fissare il coperchio centrale. Rilasciare il manico dalla posizione sollevata tirando il perno di fermo. Abbassare l'impugnatura per accertarsi che la protezione della lama si muova correttamente. Prima di eseguire un taglio, accertarsi che il fermo dell'albero abbia rilasciato il mandrino. (Fig. 26)

Sacchetto segatura (accessorio) (Fig. 27)

L'impiego del sacchetto segatura rende pulite le operazioni di taglio e facilita la raccolta della segatura. Per attaccare il sacchetto segatura, inserire il bocchettone segatura nel foro di scarico segatura sulla cassa della lama e montare l'orifizio d'ingresso del sacchetto sul bocchettone segatura.

Quando il sacchetto segatura è quasi pieno a metà, rimuoverlo dall'utensile e tirar fuori la chiusura. Svuotare il sacchetto segatura dandogli dei leggeri colpetti, in modo da rimuovere le particelle attaccate all'interno che potrebbero ostacolare la raccolta ulteriore della segatura.

NOTA:

- Collegando un aspiratore alla sega, si possono eseguire operazioni più efficienti e pulite.

Scatola polvere (accessorio) (Fig. 28, 29 e 30)

Inserire la scatola polvere nel bocchettone segatura. Svuotare la scatola polvere quanto più presto possibile. Per svuotare la scatola polvere, aprire il coperchio spin-gendo il bottone e gettar via la polvere. Rimettere il coperchio nella sua posizione originale e bloccarlo. La scatola polvere può essere facilmente rimossa girandola vicino al bocchettone segatura sull'utensile.

NOTA:

- Collegando a questo utensile un aspirapolvere Makita, si possono eseguire operazioni più efficienti e pulite.

ATTENZIONE:

- Svuotare la scatola polvere prima che il livello della polvere raccolta arrivi alla parte del cilindro.

Fissaggio del pezzo

ATTENZIONE:

- È estremamente importante fissare sempre il pezzo correttamente e saldamente con la morsa. In caso contrario, l'utensile potrebbe rimanere danneggiato e/o il pezzo essere distrutto. C'È ANCHE PERICOLO DI LESIONI PER L'OPERATORE. Inoltre, dopo una operazione di taglio, NON sollevare la lama finché non si è fermata completamente.

ATTENZIONE:

- Per tagliare i pezzi lunghi, usare supporti alti quanto il livello della superficie superiore della base girevole. Per fissare il pezzo, non fare affidamento soltanto sulla base verticale e/o orizzontale.

I pezzi sottili tendono a incurvarsi. Supportare il pezzo per l'intera sua lunghezza per evitare che la lama rimanga incastrata, e possibili CONTRACCOLPI. (Fig. 31)

Guida secondaria

Questo utensile è dotato di una guida secondaria. Essa va posizionata come mostrato nella Fig. 32.

Ma per fare il taglio a unghia sinistro, essa deve essere regolata sulla posizione mostrata nella Fig. 33.

ATTENZIONE:

- Per eseguire i tagli a unghia sinistri, inclinare la guida pezzo sopra la posizione sinistra, come mostrato nella Fig. 33. Altrimenti, essa fa contatto con la lama o un'altra parte dell'utensile causando possibili lesioni gravi all'operatore.

Guida pezzo secondaria R (Fig. 34)

La guida secondaria R può essere installata sul lato destro della guida pezzo. Inserire le aste della guida pezzo secondaria R nei fori della guida pezzo. Per fissare la guida pezzo secondaria, stringere le viti in dotazione alla guida pezzo R.

ATTENZIONE:

- Per eseguire i tagli a unghia destri, non usare mai la guida pezzo secondaria R. Essa fa contatto con la lama o qualche altra parte dell'utensile, causando serie lesioni all'operatore.

Morsa verticale (Fig. 35 e 36)

La morsa verticale può essere installata in due posizioni o sul lato destro o sinistro della guida pezzo. Inserire l'asta della morsa nel foro della guida pezzo e stringere la vite sulla parte posteriore della guida pezzo per fissare l'asta della morsa.

La morsa verticale può anche essere fissata sull'utensile sul lato sinistro della guida pezzo secondaria R.

Posizionare il braccio della morsa secondo lo spessore e la forma del pezzo, e fissare il braccio stringendo la vite. Se la vite di fissaggio del braccio della morsa fa contatto con la guida pezzo, installare la vite sul lato opposto del braccio. Accertarsi che nessuna parte dell'utensile faccia contatto con la morsa quando si abbassa completamente il manico o si spinge completamente il carrello. Se una parte dovesse fare contatto con la morsa, riposizionare la morsa. Premere il pezzo a filo contro la guida pezzo e la base girevole. Posizionare il pezzo sulla posizione di taglio desiderata e fissarlo saldamente stringendo la manopola della morsa.

ATTENZIONE:

- Il pezzo deve essere fissato saldamente contro la base girevole e la guida pezzo con la morsa durante tutte le operazioni.

Morsa orizzontale (accessorio opzionale)

(Fig. 37 e 38)

La morsa orizzontale può essere installata in due posizioni, su entrambi i lati destro o sinistro della base. Per eseguire tagli a quartabuono di 15º o maggiori, installare la morsa orizzontale sul lato opposto alla direzione in cui girare la base girevole.

Spostando il dado morsa a sinistra, si rilascia la morsa che può essere spostata rapidamente dentro e fuori. Per serrare il pezzo, spingere avanti la manopola morsa finché la piastra morsa fa contatto con il dado morsa a destra. Girare poi la manopola morsa in senso orario per fissare il pezzo.

La larghezza massima del pezzo che può essere fissato alla morsa orizzontale è di 200 mm.

Per installare la morsa orizzontale sul lato destro della base, usare anche la guida pezzo secondaria R per fissare più saldamente il pezzo. Per l'installazione della guida pezzo secondaria R, riferirsi alla sezione "Guida pezzo secondaria R" descritta precedentemente.

ATTENZIONE:

- Regolare sempre il dado morsa completamente a destra per fissare il pezzo. In caso contrario, il pezzo potrebbe non essere fissato sufficientemente. Ciò potrebbe causare l'espulsione del pezzo, danneggiare la lama o causare una perdita di controllo con pericolo di LESIONI PERSONALI.

Supporti (Fig. 39)

I supporti possono essere installati su entrambi i lati, come comodo mezzo per supportare orizzontalmente i pezzi. Inserire le aste dei supporti nei fori della base e regolarne la lunghezza secondo il pezzo da supportare. Stringere poi saldamente i supporti con le viti.

ATTENZIONE:

- Supportare sempre i pezzi lunghi a livello della base girevole, per dei tagli accurati e per evitare una pericolosa perdita di controllo dell'utensile.

Blocco di taglio (accessorio opzionale) (Fig. 40 e 41)

ATTENZIONE:

• Usando il blocco di taglio, tagliare sempre allo stesso angolo di taglio a quartabuono.
• Per cambiare l'angolo di taglio a quartabuono, usare altri blocchi di taglio.
• Mai usare il blocco di taglio per i tagli a unghia.
  In caso contrario, il blocco potrebbe spaccarsi causando lesioni serie all'operatore.

Usando il blocco di taglio per i tagli a 90°, si può tagliare il pezzo senza schegge sul lato della guida pezzo (l'altezza massima del pezzo può essere di 35 mm). Installare il blocco di taglio sulla guida pezzo mediante le due viti. (Regolare la guida pezzo e il blocco di taglio in modo che le loro due facce vengano a contatto. Stringere poi saldamente le viti.)

FUNZIONAMENTO

ATTENZIONE:

• Prima dell'uso, rilasciare l'impugnatura dalla posizione abbassata tirando il perno di fermo.
• Accertarsi che l'utensile non faccia contatto con il pezzo, ecc., prima di accenderlo.
• Non esercitare una pressione eccessiva sull'impugnatura durante il taglio. La forza eccessiva potrebbe causare un sovraccarico del motore e/o ridurre l'efficienza di taglio. Spingere giù l'impugnatura con la sola forza necessaria per un taglio scorrevole senza notevole riduzione della velocità della lama.
• Premere giù delicatamente l'impugnatura per eseguire il taglio. Se si preme giù l'impugnatura con forza, o se si esercita una pressione laterale, la lama vibra e lascia un segno (segno della lama) sul pezzo, e la precisione del taglio viene compromessa.
• Durante il taglio mobile, spingere delicatamente il carrello verso la guida pezzo senza arrestarsi. Se si arresta il movimento del carrello durante il taglio, sul pezzo da lavorare rimane un segno e la precisione del taglio viene compromessa.

1. Taglio con pressione (per tagliare i piccoli pezzi da lavorare) (Fig. 42)

Si possono tagliare i pezzi da lavorare di un massimo di 115 mm di altezza e di 75 mm di larghezza nel modo seguente.

Spingere completamente il carrello verso la guida pezzo, e stringere la manopola in senso orario per fissarlo. Fissare il pezzo da lavorare con la morsa. Accendere l'uten- sile senza che la lama faccia contatto con il pezzo, e aspettare finché raggiunge la velocità massima prima di abbassarla. Abbassare poi delicatamente il manico sulla posizione completamente abbassata per tagliare il pezzo. Alla fine del taglio, spegnere l'utensile e ASPET- TARE CHE LA LAMA SI FERMI COMPLETAMENTE prima di rimetterla sulla posizione completamente in alto.

ATTENZIONE:

- Stringere saldamente la manopola in senso orario in modo che il carrello non si muova durante il lavoro. Il serraggio insufficiente potrebbe causare un contraccolpo inaspettato della lama. Ciò potrebbe causare serie LESIONI PERSONALI.

2. Taglio con scorrimento (spinta) (taglio dei pezzi larghi) (Fig. 43)

Allentare la manopola in senso antiorario in modo che il carrello possa scivolare liberamente. Fissare il pezzo con la morsa. Tirare completamente il carrello verso di sé. Accendere l'utensile senza che la lama faccia contatto, e aspettare finché essa raggiunge la sua velocità massima. Premere giù il manico e SPINGERE IL CARRELLO VERSO LA GUIDA PEZZO E ATTRAVERSO IL PEZZO. Al completamento del taglio, spegnere l'utensile e ASPETTARE CHE LA LAMA SI SIA FERMATA COMPLETAMENTE prima di rimetterla sulla sua posizione di elevazione massima.

ATTENZIONE:

• Per eseguire i tagli con scorrimento, TIRARE PRIMA COMPLETAMENTE IL CARRELLO VERSO DI SÉ, premere giù il manico sulla posizione completamente abbassata e poi SPINGERE IL CARRELLO VERSO LA GUIDA PEZZO. MAI COMINCIARE IL TAGLIO QUANDO IL CARRELLO NON È TIRATO COMPLETAMENTE VERSO DI SÉ. Se si esegue il taglio con scorrimento senza aver tirato completamente il carrello verso di sé, o se viene eseguito tagliando verso di sé, si potrebbe verificare un inatteso contraccolpo della lama con potenziale pericolo di serie LESIONI PERSONALI.
• Mai eseguire i tagli con scorrimento con il manico bloccato in posizione abbassata premendo il perno di fermo.
• Mai allentare la manopola che fissa il carrello mentre la lama gira. Ciò potrebbe causare serie lesioni personali.

3. Taglio a quartabuono

Riferirsi alla sezione “Regolazione dell'angolo di taglio a quartabuono” descritta precedentemente.

4. Taglio a unghia (Fig. 44)

Allentare la leva e inclinare la lama per regolare l'angolo di taglio a unghia. (Riferirsi alla sezione "Regolazione dell'angolo di taglio a unghia" descritta precedente-mente.) Stringere poi di nuovo saldamente la leva con una morsa. Accertarsi che il carrello sia tirato completamente indietro verso di sé. Accendere l'utensile senza che la lama faccia contatto, e aspettare che essa raggiunga la sua velocità massima. Abbassare poi delicata-mente il manico completamente esercitando una pressione parallelamente alla lama, e SPINGERE IL CARRELLO VERSO LA GUIDA PEZZO PER TAGLIARE IL PEZZO. Al completamento del taglio spegnere l'utensile e ASPETTARE CHE LA LAMA SI SIA FERMATA COMPLETAMENTE prima di rimetterla sulla sua posizione di elevazione massima.

ATTENZIONE:

• Accertarsi sempre che la lama si abbassi nella direzione di taglio a unghia durante il taglio a unghia. Tenere le mani fuori del percorso della lama.
• Durante il taglio a unghia si potrebbe creare una situazione in cui il pezzo tagliato viene ad appoggiarsi sul fianco della lama. Se si solleva la lama mentre sta ancora girando, il pezzo potrebbe rimanere attaccato alla lama che potrebbe scagliare intorno schegge pericolose. La lama deve essere sollevata SOLTANTO dopo che si è arrestata completamente.
• Quando si preme giù l'impugnatura, esercitare la pressione parallelamente alla lama. Se la si esercita perpendicolarmente alla base girevole, oppure se si cambia la direzione della pressione durante il taglio, la precisione del taglio viene compromessa.
• Per eseguire i tagli a unghia a sinistra, sistemare sempre la guida secondaria a sinistra.

5. Taglio composito

Il taglio composito è quello in cui si esegue un taglio a unghia e un taglio a quartabuono. Il taglio composito può essere eseguito all'angolo indicato nella tabella.

Angolo di taglio a quartabuono	Angolo di taglio a unghia
Destro e sinistro 45°	Destro e sinistro 0° – 45°
Sinistro 47°	Sinistro 0° – 45°e destro 0° – 40°
Destro 52°	Sinistro 0° – 30°e destro 0° – 45°

All'angolo di taglio a quartabuono di 45° a sinistra e all'angolo di taglio a unghia di 45° a sinistra, si possono tagliare pezzi da lavorare di un massimo di 66 mm di altezza e di 170 mm di larghezza.

All'angolo di taglio a quartabuono di 45° a destra e all'angolo di taglio a unghia di 45° a sinistra, si possono tagliare pezzi da lavorare di un massimo di 66 mm di altezza e di 215 mm di larghezza.

All'angolo di taglio a quartabuono di 45° destro e sinistro, si possono tagliare pezzi di un massimo di 45 mm di altezza e di 215 mm di larghezza.

Per eseguire tagli compositi, riferirsi alle spiegazioni di "Taglio con pressione", "Taglio con scorrimento", "Taglio a quartabuono" e "Taglio a unghia".

6. Taglio delle estrusioni di alluminio

Per fissare le estrusioni di alluminio, usare blocchi distanziatori o pezzi di scarto, come mostrato nella Fig. 45, in modo da prevenire la deformazione dell'alluminio. Usare un lubrificante di taglio per evitare che le bave di alluminio si accumulino sulla lama.

ATTENZIONE:

- Mai cercare di tagliare estrusioni di alluminio spesse o rotonde. Le estrusioni spesse potrebbero liberarsi durante il taglio, e non è possibile fissare saldamente le estrusioni di alluminio rotonde con questo utensile. (Fig. 46)

7. Spessore di legno (Fig. 47)

L'impiego di uno spessore di legno assicura il taglio senza schegge del pezzo. Attaccare lo spessore di legno alla guida pezzo usando i fori della guida pezzo e le viti di 6 mm.

Per lo spessore di legno consigliato, riferirsi alla tabella delle dimensioni.

ATTENZIONE:

• Come spessore di legno, usare un legno diritto di spessore uniforme.
• Per tagliare pezzi dai 115 mm ai 120 mm di altezza, usare uno spessore di legno per impedire che una parte del pezzo vicino alla guida pezzo non venga tagliata.

Esempio:

Per tagliare pezzi di 120 mm di altezza, usare uno spessore di legno dello spessore seguente.

Angolo di taglio a quartabuono	Spessore dello spessore di legno
0°	Oltre 20 mm
Destro e Sinistro 45°	Oltre 15 mm
Destro 52°	Oltre 15 mm

ATTENZIONE:

• Usare viti per attaccare lo spessore di legno alla guida pezzo. Le viti devono essere installate in modo che le teste delle viti siano sotto la superficie dello spessore di legno.
• Quando si attacca lo spessore di legno, non girare la base girevole con il manico abbassato. La lama e/o lo spessore di legno vengono danneggiati.

8. Taglio scanalato (Fig. 48)

Si possono eseguire tagli di tipo a zoccolo procedendo come segue: Regolare la posizione del limite inferiore della lama usando la vite di regolazione e il braccio di fermo, per limitare la profondità di taglio della lama. Riferirsi alla sezione “Braccio di fermo” descritta precedentemente.

Dopo aver regolato la posizione di limite inferiore della lama, tagliare scanalature parallele lungo la larghezza del pezzo usando il taglio con scorrimento (spinta), come mostrato in figura. Rimuovere poi il materiale del pezzo tra le scanalature con uno scalpello. Non cercare di eseguire questo tipo di taglio usando lame larghe (spesse) o una lama per zoccoli. C'è pericolo di una perdita di controllo con lesioni.

ATTENZIONE:

- Rimettere il braccio di fermo sulla sua posizione originale quando si eseguono tagli diversi da quelli scanalati.

Trasporto dell'utensile

Accertarsi che l'utensile sia staccato dalla presa di corrente. Fissare la lama all'angolo di taglio a unghia di 0º e girare completamente la base girevole all'angolo di taglio a quartabuono a destra. Fissare i poli di scorrimento dopo aver tirato il carrello completamente verso di sé. Abbassare completamente il manico e fissarlo nella posizione abbassata spingendo dentro il perno di fermo. (Fig. 49)

Trasportare l'utensile tenendo entrambi i lati della base, come mostrato in figura. Rimuovendo i supporti, il sacchetto segatura, ecc., l'utensile può essere trasportato più facilmente. (Fig. 50)

ATTENZIONE:

• Fissare sempre tutte le parti mobili prima di trasportare l'utensile.
• Il perno di fermo serve soltanto al trasporto e al deposito dell'utensile, e non alle operazioni di taglio.

MANUTENZIONE

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di qualsiasi intervento di ispezione o di manutenzione.

AVVERTIMENTO:

- Per le prestazioni migliori e la massima sicurezza, accertarsi sempre che la lama sia affilata e pulita.

Regolazione dell'angolo di taglio

L'utensile è stato regolato e allineato accuratamente in fabbrica, ma se non viene trattato con la dovuta cura, potrebbe perdere l'allineamento. Se l'allineamento non è corretto, procedere come segue:

1. Angolo di taglio a quartabuono

Spingere il carrello verso la guida pezzo e stringere la manopola per fissarlo.

Allentare l'impugnatura che fissa la base girevole. Girare la base girevole in modo che l'indice indichi 0° sulla squadra a 45°. Girare poi leggermente la base girevole in senso orario e antiorario per assestarla nella tacca di taglio obliquo di 0°. (Lasciarla com'è se l'indice non indica 0°.) Allentare i bulloni esagonali che fissano la guida pezzo usando la chiave a bussola. (Fig. 51)

Abbassare completamente il manico e bloccarlo spin-gendo dentro il perno di fermo. Squadrare il lato della lama con la faccia della guida pezzo usando un righello triangolare, squadra di riscontro, ecc. Stringere poi sal-damente in successione dal lato destro i bulloni esagonali sulla guida pezzo. (Fig. 52)

Accertarsi che l'indice indichi 0° sulla scala di taglio a quartabuono. Se l'indice non indica 0°, allentare la vite che fissa l'indice e regolare l'indice in modo che indichi 0°. (Fig. 53)

2. Angolo di taglio a unghia

1) Angolo di taglio a unghia di 0°

Spingere il carrello verso la guida pezzo, e stringere la manopola per fissarlo. Abbassare completamente il manico e bloccarlo nella posizione abbassata spin-gendo la spina di bloccaggio. Allentare la leva sulla parte posteriore dell'utensile. Accertarsi che il braccio sia bloccato. (Fig. 54)

Girare il dado esagonale sul fianco sinistro del braccio di due o tre giri in senso antiorario. Girare il bullone esagonale sul fianco destro del braccio di due o tre giri in senso antiorario per inclinare la lama a sinistra. (Fig. 55)

Fare combaciare con cura il fianco della lama con la superficie superiore della base girevole usando la squadra triangolare, squadra di riscontro, ecc., girando il bullone esagonale sul fianco destro del braccio in senso orario. Girare il bullone esagonale sul fianco sinistro del braccio in senso orario finché non può andare più oltre. Stringere poi saldamente la leva. (Fig. 56)

Accertarsi che i due indici sul braccio indichino 0° sulla scala di taglio a unghia sul supporto del braccio. Se non indicano 0°, allentare le viti che fissano gli indici e regolarli in modo che indichino 0°.

(Fig. 57)

2) Angolo di taglio a unghia di 45° (Fig. 58)

Regolare l'angolo di taglio a unghia di 45° soltanto dopo aver eseguito la regolazione dell'angolo di taglio a unghia di 0°. Per regolare l'angolo di taglio a unghia di 45° sinistro, allentare la leva e inclinare completamente la lama a sinistra. Accertarsi che l'indice del braccio indichi 45° sulla scala di taglio a unghia sul supporto braccio. Se l'indice non indica 45°, girare il bullone di regolazione dell'angolo di taglio a unghia di 45° sul fianco del supporto braccio finché l'indice indica 45°.

Per regolare l'angolo di taglio a unghia di 45° destro, usare la stessa procedura descritta sopra.

Regolazione dell'esecuzione scorrevole del taglio a unghia (Fig. 59)

Il controdado che fissa insieme il braccio e il supporto del braccio è stato regolato in fabbrica in modo da assicurare l'esecuzione scorrevole del taglio a unghia e garantire la precisione del taglio. Non manometterlo. Se si dovesse verificare un allentamento della connessione del braccio e del supporto del braccio, stringere il controdado usando una chiave.

Regolazione della posizione della linea laser (Fig. 60 e 61)

Modello LS1214L soltanto

AVVERTIMENTO:

- Collegando l'utensile alla presa di corrente quando si regola la posizione della linea laser, fare soprattutto attenzione a non schiacciare l'interruttore. Se lo si schiaccia accidentalmente avviando l'utensile, c'è pericolo di lesioni personali.

ATTENZIONE:

• Mai guardare direttamente il raggio laser. Il raggio laser può danneggiare gli occhi.
• Fare attenzione che l'utensile non subisca urti o colpi. Essi possono causare il posizionamento sbagliato della linea laser danneggiando la parte che emette il raggio laser o riducendo la vita dell'utensile.

Regolazione della linea laser sul lato sinistro della lama

1 2 3 4 5

1 Vite di cambio gamma di spostamento vite di regolazione
2 Vite di regolazione
3 Chiave esagonale
4 Linea laser
5 Lama

Regolazione della linea laser sul lato destro della lama

1

1 Vite di cambio gamma di spostamento vite di regolazione
2 Lama
3 Linea laser

Per entrambe le regolazioni, procedere come segue.

1. Accertarsi che l'utensile sia staccato dalla presa di corrente.
2. Tracciare la linea di taglio sul pezzo e metterlo sulla base girevole. A questo punto, non fissare il pezzo con la morsa od altro dispositivo di fissaggio.
3. Abbassare la lama abbassando il manico, e controllare solo dove si trova la linea di taglio e la posizione della lama. (Decidere la posizione di taglio sulla linea di taglio.)
4. Dopo aver deciso la posizione di taglio, rimettere il manico sulla sua posizione originale. Fissare il pezzo con la morsa verticale senza spostarlo dalla posizione precedentemente controllata.
5. Collegare l'utensile alla presa di corrente e schiacciare l'interruttore laser.
6. Regolare la posizione della linea laser come segue.

La posizione della linea laser può essere cambiata con il cambiamento della gamma di spostamento della vite di regolazione girando le due viti con la chiave esagonale. (La gamma di spostamento della linea laser è stata regolata in fabbrica entro 1 mm dalla superficie laterale della lama.)

Per spostare maggiormente la gamma di spostamento della linea laser dalla superficie laterale della lama, girare le due viti in senso antiorario dopo aver allentato la vite di regolazione. Girare queste due viti in senso orario per spostarla più vicina alla superficie laterale della lama dopo aver allentato la vite di regolazione.

Riferirsi alla sezione “Utilizzo del raggio laser” e regolare la vite di regolazione in modo che la linea di taglio sul pezzo sia allineata con la linea laser.

NOTA:

• Controllare regolarmente la precisione della posizione della linea laser.
• Far riparare l'utensile presso un centro Makita autorizzato nel caso di un qualsiasi difetto dell'unità laser.

Pulizia della lente della lampadina laser

(Fig. 62 e 63)

Modello LS1214L soltanto

Se la lente della lampadina laser diventa sporca, oppure se su di essa è rimasta attaccata della segatura in modo che la linea laser non è più visibile, staccare l'utensile dalla presa di corrente e rimuovere e pulire con cura la lente della lampadina laser con un panno morbido bagnato. Per pulire la lente, non usare solventi o pulitori a base di petrolio.

Per togliere la lente dalla lampadina laser, rimuovere la lama prima della lente secondo le istruzioni della sezione "Installazione o rimozione della lama".

Usando un cacciavite, allentare, senza rimuoverla, la vite che fissa la lente.

Tirar fuori la lente come mostrato nella illustrazione.

NOTA:

Se la lente non viene via, allentare ulteriormente la vite e tirar via di nuovo la lente senza rimuovere la vite.

Sostituzione del tubo fluorescente (Fig. 64)

Modello LS1214F soltanto

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di sostituire il tubo fluorescente.
• Non usare forza, urtare o graffiare il tubo fluorescente, perché potrebbe rompersi causando lesioni all'operatore o a chi è vicino.
• Non toccare il tubo fluorescente immediatamente dopo l'uso prima di sostituirlo. C'è pericolo di bruciature.

Togliere le viti che fissano la scatola della lampada della lampada. Estrarre la scatola della lampada spingendo delicatamente la sua posizione superiore, come mostrato nella Fig. 64.

Estrarre il tubo fluorescente e sostituirlo con un nuovo ricambio originale Makita.

Sostituzione delle spazzole di carbone (Figg. 65 e 66)

Rimuovere e ispezionare regolarmente le spazzole di carbone. Sostituirle quando sono consumate fino al limite di usura. Mantenere pulite le spazzole di carbone, che devono potersi muovere liberamente nel portaspazzole. Le spazzole di carbone vanno sostituite entrambe allo stesso tempo. Usare soltanto spazzole di carbone identiche.

Per rimuovere le spazzole di carbone, usare un cacciavite. Togliere le spazzole usurate, inserire le nuove e fissare i tappi del portaspazzole.

Dopo l'uso

• Dopo l'uso, togliere i trucioli e la segatura attaccati all'utensile con un panno o uno straccio. Mantenere pulita la protezione della lama facendo riferimento alle spiegazioni di "Protezione della lama". Oliare le parti mobili con un lubrificante antiruggine.
• Se si immagazzina l'utensile, tirare il carrello completa- mente verso di sé in modo che i pali di scorrimento siano inseriti del tutto all'interno della base.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza Makita usando ricambi Makita.

ACCESSORI

ATTENZIONE:

- In questo manuale si consiglia di usare questi accessori o ricambi Makita. L'impiego di altri accessori o ricambi potrebbe costituire un pericolo di lesioni. Usare esclusivamente gli accessori o ricambi per il loro scopo specificato.

Per maggiori dettagli riguardo a questi accessori, rivolgersi a un centro di assistenza Makita.

• Lame di acciaio e al carburo
- Sacchetto segatura
• Guida pezzo secondaria R
- Gomito
- Gruppo morsa (morsa orizzontale)
• Righello triangolare
- Morsa verticale
• Bottone di sblocco (2 pezzi)
• Chiave a bussola 13
- Blocco piano di taglio
- Supporto
- Tubo fluorescente (per LS1214F)
• Chiave a bussola (per LS1214L)
- Scatola polvere

ENG102-3

Rumore

Il tipico livello di rumore pesato A determinato secondo EN61029:

Livello pressione sonora ( L_pA ): 89 dB (A)

Livello potenza sonora ( L_WA ): 102 dB (A)

Incertezza (K): 3 dB (A)

Indossare i paraorecchi

ENG238-1

Vibrazione

Il valore emissione di vibrazione determinato secondo EN61029:

Emissione di vibrazione ( a_h ): 2,5 m/s ^2 o meno

Incertezza (K): 1,5 m/s²

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformemente al metodo di test standard, e può essere usato per paragonare un utensile con un altro.
• Il valore di emissione delle vibrazioni dichiarato può anche essere usato per una valutazione preliminare dell'esposizione.

AVVERTIMENTO:

• L'emissione delle vibrazioni durante l'uso reale dell'utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Identificare le misure di sicurezza per la protezione dell'operatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento).

Modello per l'Europa soltanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti:

Designazione della macchina: Sega composita a slitta

Modello No./Tipo: LS1214, LS1214F, LS1214L

sono una produzione di serie e

conformi alle direttive europee seguenti:

98/37/CE fino al 28 dicembre 2009 e poi 2006/42/

CE dal 29 dicembre 2009

E sono fabbricate conformemente ai seguenti standard o documenti standardizzati:

EN61029

La documentazione tecnica è tenuta dal nostro rappresentante autorizzato in Europa, che è:

Makita International Europe Ltd.
