GEBRUIKSAANWIJZING 2414NB MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Símbolos

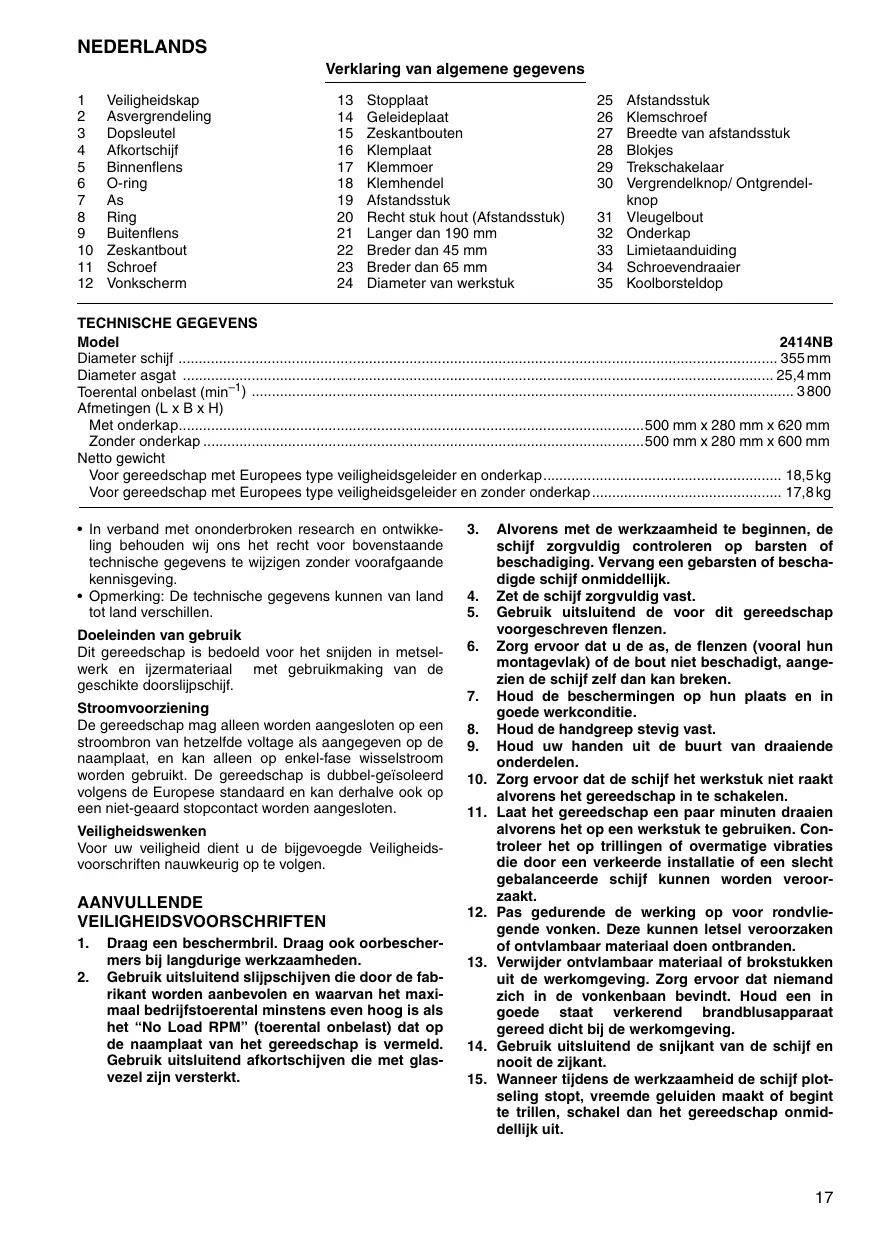

Verklaring van algemene gegevens

1	Veiligheidskap	13	Stopplaat	25	Afstandsstuk
2	Asvergrendeling	14	Geleideplaat	26	Klemschroef
3	Dopsleutel	15	Zeskantbouten	27	Breedte van afstandsstuk
4	Afkortschijf	16	Klemplaat	28	Blokjes
5	Binnenflens	17	Klemmoer	29	Trekschakelaar
6	O-ring	18	Klemhendel	30	Vergrendelknop/ Ontgrendel-knop
7	As	19	Afstandsstuk
8	Ring	20	Recht stuk hout (Afstandsstuk)	31	Vleugelbout
9	Buitenflens	21	Langer dan 190 mm	32	Onderkap
10	Zeskantbout	22	Breder dan 45 mm	33	Limietaanduiding
11	Schroef	23	Breder dan 65 mm	34	Schroevendraaier
12	Vonkscherm	24	Diameter van werkstuk	35	Koolborsteldop

TECHNISCHE GEGEVENS

Model	2414NB
Diameter schijf	355 mm
Diameter asgat	25,4 mm
Toerental onbelast (min ^-1 )	3800
Afmetingen (L x B x H)
Met onderkap	500 mm x 280 mm x 620 mm
Zonder onderkap	500 mm x 280 mm x 600 mm
Netto gewicht
Voor gereedschap met Europees type veiligheidsgeleider en onderkap	18,5 kg
Voor gereedschap met Europees type veiligheidsgeleider en zonder onderkap	17,8 kg

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het snijden in metselwerk en ijzermateriaal met gebruikmaking van de geschikte doorslijpschijf.

Stroomvoorziening

De gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De gereedschap is dubbel-geïsoleerd volgens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

1. Draag een beschermbril. Draag ook oorbeschermers bij langdurige werkzaamheden.

2. Gebruik uitsluitend slijpschijven die door de fabrikant worden aanbevolen en waarvan het maximaal bedrijfstoerental minstens even hoog is als het "No Load RPM" (toerental onbelast) dat op de naamplaat van het gereedschap is vermeld. Gebruik uitsluitend afkortschijven die met glasvezel zijn versterkt.

3. Alvorens met de werkzaamheid te beginnen, de schijf zorgvuldig controleren op barsten of beschadiging. Vervang een gebarsten of beschadigde schijf onmiddellijk.

4. Zet de schijf zorgvuldig vast.
5. Gebruik uitsluitend de voor dit gereedschap voorgeschreven flenzen.
6. Zorg ervoor dat u de as, de flenzen (vooral hun montagevlak) of de bout niet beschadigt, aangezien de schijf zelf dan kan breken.
7. Houd de beschermingen op hun plaats en in goede werkconditie.
8. Houd de handgreep stevig vast.
9. Houd uw handen uit de buurt van draaiende onderdelen.
10. Zorg ervoor dat de schijf het werkstuk niet raakt alvorens het gereedschap in te schakelen.
11. Laat het gereedschap een paar minuten draaien alvorens het op een werkstuk te gebruiken. Controleer het op trillingen of overmatige vibraties die door een verkeerde installatie of een slecht gebalanceerde schijf kunnen worden veroorzaakt.
12. Pas gedurende de werking op voor rondvliegende vonken. Deze kunnen letsel veroorzaken of ontvlambaar materiaal doen ontbranden.
13. Verwijder ontvlambaar materiaal of brokstukken uit de werkomgeving. Zorg ervoor dat niemand zich in de vonkenbaan bevindt. Houd een in goede staat verkerend brandblusapparaat gereed dicht bij de werkomgeving.
14. Gebruik uitsluitend de snijkant van de schijf en nooit de zijkant.

15. Wanneer tijdens de werkzaamheid de schijf plotseling stopt, vreemde geluiden maakt of begint te trillen, schakel dan het gereedschap onmiddellijk uit.

16. Schakel het gereedschap altijd uit en wacht totdat de schijf tot volledige stilstand is gekomen, alvorens het werkstuk te verwijderen of vast te zetten, de klemschroef vaster te zetten, de werkpositie of de snijhoek te veranderen, of de schijf te vervangen.

17. Raak het werkstuk niet aan onmiddellijk na het werken, aangezien het dan gloeiend heet is en brandwonden kan veroorzaken.
18. Berg de schijven uitsluitend op een droge plaats op.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Verwijderen of installeren van de afkortschijf (Fig. 1 en 2)

Belangrijk:

Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens de schijf te verwijderen of te installeren.

Om de schijf te verwijderen, eerst de veiligheidskap omhoogbrengen. Druk daarna de asvergrendeling in zodat de schijf niet kan draaien en draai de zeskantbout met de copsleutel naar links los.

Verwijder dan de zeskantbout, de buitenflens en de schijf.

Opmerking: Verwijder niet de binnenflens, de ring en de O-ring.

Om de schijf te installeren, volg de procedure voor het verwijderen in omgekeerde volgorde op.

LET OP:

• Zorg ervoor dat de zeskantbout goed wordt vastgedraaid. Een te los aangetrokken zeskantbout kan oorzaak zijn van ernstige verwonding. Gebruik de bijgeleverde copsleutel om het juiste aantrekkoppel te verzekeren.
• Gebruik uitsluitend de juiste binnen- en buitenflenzen die bij dit gereedschap zijn meegeleverd.
• Breng altijd de veiligheidskap omlaag na het vervangen van de schijf.

Vonkscherm (Fig. 3)

Het vonkscherm is in de fabriek gemonteerd met zijn onderkant tegen het voetstuk. Als het gereedschap in deze positie wordt gebruikt, zullen er veel vonken rondvliegen. Draai de schroef los en breng het vonkscherm omhoog naar een positie waarbij er zo weinig mogelijk vonken rondvliegen.

Stopplaat (Fig. 4)

De stopplaat voorkomt dat de afkortschijf in aanraking komt met de werkbank of de vloer. Wanneer een nieuwe schijf wordt gemonteerd, zet u de stopplaat in positie (A). Wanneer de schijf zo ver is afgesleten dat het onderste gedeelte van het werkstuk niet wordt afgesneden, zet u de stopplaat in positie (B) om de snijcapaciteit van de afgesleten schijf te vergroten.

Afstand tussen klemschroef en geleideplaat (Fig. 5 en 6)

De oorspronkelijke afstand tussen de klemschroef en de geleideplaat is 0 - 170 mm. Wanneer een grotere afstand vereist is voor uw werk, kunt u de afstand als volgt wijzigen.

Verwijder de twee zeskantbouten waarmee de geleideplaat is vastgezet. Beweeg de geleideplaat zoals afgebeeld in Fig. 6 en zet deze dan vast met de zeskantbouten. De volgende afstanden zijn mogelijk:

35 – 205 mm

70 – 240 mm

LET OP:

Bij gebruik van de twee grotere afstanden, kunnen smalle werkstukken mogelijk niet veilig worden vastgezet.

Instellen van de snijhoek (Fig. 7)

Om de snijhoek te veranderen, draait u de twee zeskantbouten van de geleideplaat los. Zet de geleideplaat op de gewenste hoek (0° – 45°) en draai de zeskantbouten stevig vast.

LET OP:

Maak nooit rechtse versteksneden wanneer de geleideplaat op 35 – 205 mm of 70 – 240 mm is ingesteld.

Vastzetten van werkstukken

Door de klemhendel linksom te draaien en dan de klemmoer naar links te draaien, komt de klem los van de asschroefdraad en kan hij snel in en uit worden bewogen. Om een werkstuk vast te zetten, drukt u de klemhendel in tot de klemplaat het werkstuk raakt. Draai dan de klemmoer naar rechts en draai de klemhendel rechtsom om het werkstuk vast te zetten.

(Fig. 8)

LET OP:

Draai de klemmoer altijd volledig naar rechts om het werkstuk vast te zetten. Wanneer u dit niet doet, zal het werkstuk niet goed vastzitten. Hierdoor kan het werkstuk worden weggeslingerd of kan een gevaarlijke schijfbreuk worden veroorzaakt.

Wanneer de afkortschijf aanzienlijk is versleten, plaatst u een hard, onontvlambaar afstandsstuk achter het werkstuk zoals afgebeeld in Fig. 9. Met een versleten schijf krijgt u de beste resultaten door het middenpunt op de omtrek van de schijf te gebruiken voor het snijden van het werkstuk.

Voor het schuin snijden van werkstukken die breder zijn dan 65 mm, dient u een recht stuk hout (afstandsstuk) dat langer is dan 190 mm en breder dan 45 mm aan de geleideplaat te bevestigen, zoals aangegeven in Fig. 10. Bevestig dit afstandsstuk door middel van schroeven die u door de gaten in de geleideplaat aanbrengt.

De schijf zal langer meegaan wanneer u een afstandsstuk gebruikt dat een beetje smaller is dan het werkstuk zoals afgebeeld in Fig. 11.

Lange werkstukken dienen aan beide kanten te worden ondersteund door blokjes onontvlambaar materiaal, zodat het werkstuk horizontaal op het voetstuk blijft rusten. (Fig. 12)

Werking van de schakelaar

LET OP:

Alvorens het gereedschap op een stopcontact aan te sluiten, moet u altijd controleren of de trekschakelaar behoorlijk werkt en bij loslaten naar de "OFF" positie terugkeert.

Voor machines met een vergrendelknop (Fig. 13)

Om de machine in te schakelen, drukt u gewoon de trekkerschakelaar in. Laat de schakelaar los om de machine uit te schakelen. Voor continu gebruik, eerst de trekkerschakelaar en dan de vergrendelknop indrukken. Om de machine vanuit de vergrendelde stand te stoppen, de trekkerschakelaar helemaal indrukken en deze dan losla- ten.

Voor machines met een ontgrendelknop (Fig. 13)

Een ontgrendelknop is voorzien om te voorkomen dat de trekkerschakelaar per toeval wordt ingedrukt. Om de machine te starten, druk de ontgrendelknop in en druk dan de trekkerschakelaar in. Om de machine te stoppen, de trekkerschakelaar loslaten.

Bediening

Houd de handgreep stevig vast. Schakel het gereedschap in en wacht tot de schijf op volle toeren draait. Laat dan de schijf langzaam op het werkstuk zakken. Wanneer de schijf het werkstuk raakt, oefent u geleidelijk aan meer druk uit op de handgreep voor het maken van de snede. Nadat de snede is gemaakt, schakelt u het gereedschap uit en WACHT TOTDAT DE SCHIJF VOLLEDIG TOT STILLAND IS GEKOMEN alvorens de handgreep naar zijn hoogste positie terug te brengen.

LET OP:

De juiste druk op de handgreep en de maximale snij- efficiëntie kunt u bepalen aan de hand van de hoeveelheid gemaakte vonken. U dient de druk op de handgreep zo te regelen dat de maximale hoeveelheid vonken wordt geproduceerd. Oefen geen overmatige druk uit op de handgreep, aangezien de snij-efficiëntie hierdoor kan verminderen en vroegtijdige slijtage van de schijf alsmede mogelijke beschadiging van het gereedschap, de afkortschijf of het werkstuk kunnen worden veroorzaakt.

Snijcapaciteit

De maximale snijcapaciteit hangt af van de snijhoek en de vorm van het werkstuk.

Toelaatbare diameter van de schijf: 355 mm

Snijhoek\Vorm vanwerkstuk
90°	115 mm	119 mm	115 mm x 130 mm102 mm x 194 mm70 mm x 233 mm	137 mm
45°	115 mm	106 mm	115 mm x 103 mm	100 mm

Voor gereedschap met een onderkap (Fig. 14)

U kunt het stof dat in de onderkap is verzameld als volgt verwijderen. Plaats het gereedschap ondersteboven, verwijder de vleugelbout en trek de onderkap open zoals afgebeeld. Sluit de onderkap en zet deze weer goed vast met de vleugelbout nadat het stof is verwijderd.

Dragen van het gereedschap (Fig. 15)

Duw het motorgedeelte naar beneden tot u de ketting kunt vasthaken aan de haak op de handgreep.

ONDERHOUD

LET OP:

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens onderhoud aan het gereedschap uit te voeren.

Vervangen van koolborstels (Fig. 16 en 17)

Vervang de borstels wanneer ze tot aan de aangegeven limiet zijn afgesleten. Beide koolborstels dienen tegelijkertijd te worden vervangen.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreven manier te worden gebruikt.

E ACCESORIOS

PRECAUCIÓN:

Wij verklaren hierbij uitsluitend op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen of genormaliseerde documenten,

EN61029, EN55014, EN610000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPAÑOL

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 97dB (A)

geluidsenergie-niveau: 110 dB (A)

– Draag oorbeschermers. –

De typische gewogen effectieve versnellingswaarde is niet meer dan 2,5m/s ^2 .
