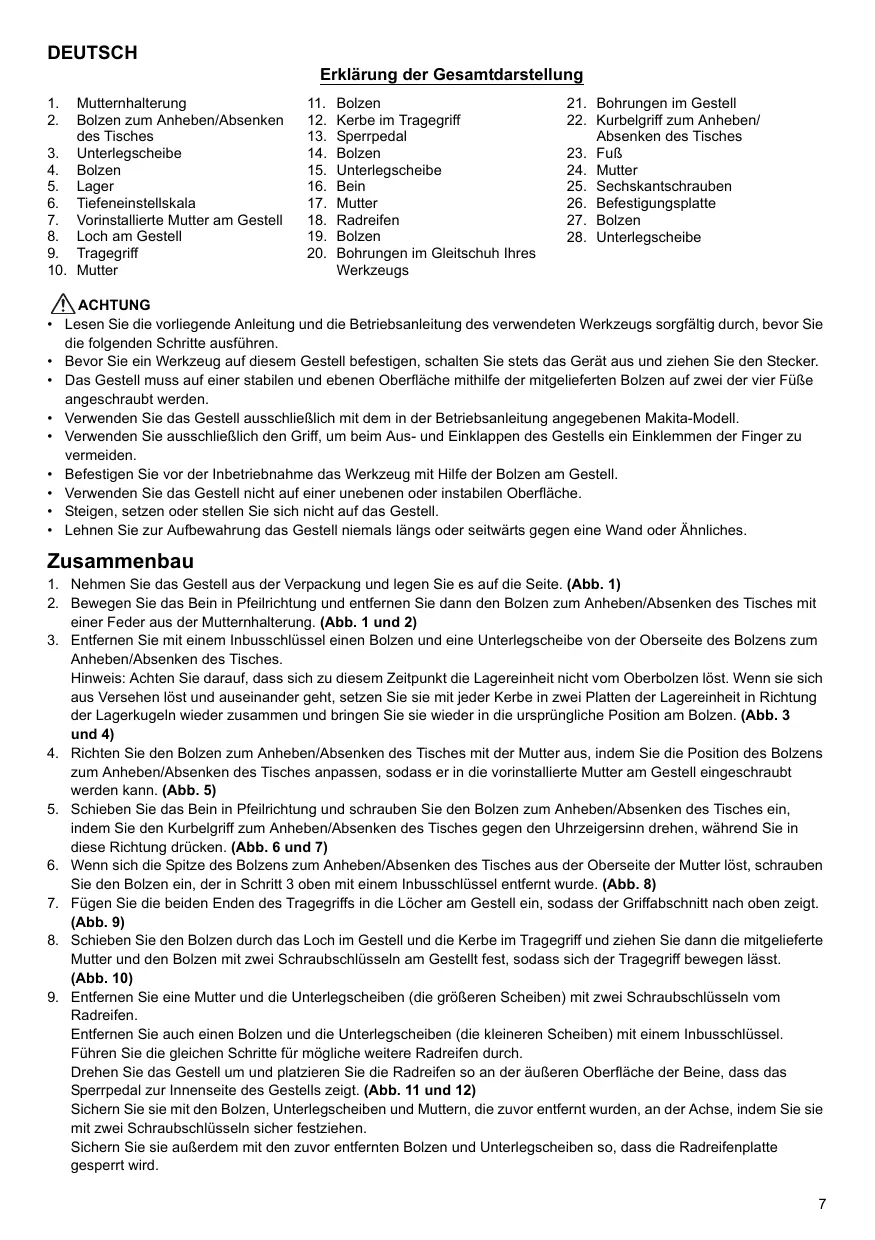

BEDIENUNGSANLEITUNG 2703 MAKITA
Erklärung der Gesamtdarstellung
- Mutternhalterung
- Bolzen zum Anheben/Absenken des Tisches
- Unterlegscheibe
- Bolzen
- Lager
- Tiefeneinstellskala
- Vorinstallierte Mutter am Gestell
- Loch am Gestell
- Tragegriff
-
Mutter
-
Bolzen
- Kerbe im Tragegriff
- Sperrpedal
- Bolzen
- Unterlegscheibe
- Bein
- Mutter
- Radreifen
- Bolzen
-
Bohrungen im Gleitschuh Ihres Werkzeugs
-
Bohrungen im Gestell
- Kurbelgriff zum Anheben/ Absenken des Tisches
- FuB
- Mutter
- Sechskantschrauben
- Befestigungslatte
- Bolzen
- Unterlegscheibe
ACHTUNG
- Lesen Sie die vorliegende Anleitung und die Betriebsanleitung des verwendeten Werkzeugs sorgfältig durch, bevor Sie die folgenden Schritte ausführten.
- Bevor Sie ein Werkzeug auf thisem Gestell befestigen, schalten Sie stets das Gerät aus undziehen Sie den Stecker.
- Das Gestell muss auf einer stabilen und ebenen Oberfläche mithilfe der mitgelieferten Bolzen auf zwei der vier Fuß angeschraubt werden.
- Verwenden Sie das Gestell ausschließlich mit dem in der Betriebsanleitung angegebenen Makita-Modell.
- Verwenden Sie ausschließlich den Griff, um beim Aus- und Einklappen des Gestells ein Einklemmen der Finger zu vermeiden.
- Befestigen Sie vor der Inbetriebnahme das Werkzeug mit Hilfe der Bolzen am Gestell.
- Verwenden Sie das Gestell nicht auf einer unebenen oder instabilen Oberfläche.
- Steigen, setzen oder stellen Sie sich nicht auf das Gestell.
- Lehnen Sie zur Aufbewährung das Gestell niemals langs oder freierts gegen eine Wand oder Ähnliches.
Zusammenbau
- Nehmen Sie das Gestell aus der Verpackung und legen Sie es auf die Seite. (Abb. 1)
- Bewegen Sie das Bein in Pfeilrichtung und entfern den Sie dann den Bolzen zum Anheiten/Absenken des Tisches mit einer Feder aus der Mutternhalterung. (Abb. 1 und 2)
- Entfernen Sie mit einem Inbusschluss einen Bolzen und eine Unterlegscheibe von der Oberseite des Bolzens zum Anheiten/Absenken des Tisches.
Hinweis: Achten Sie darauf, dass sich zu dieser Zeitpunkt die Lagerinheit nicht vom Oberbolzen lösst. Wenn sie sich aus Versehen lösst und auseinander Goes, setzen Sie sie mit jeder Kerbe in zwei Platten der Lagerinheit in Richtung der Lagerkugeln wieder zusammen und bringen Sie sie wieder in die ursprüngliche Position am Bolzen. (Abb. 3 und 4)
- Richten Sie den Bolzen zum Anheben/Absenken des Tisches mit der Mutter aus, indem Sie die Position des Bolzens zum Anheben/Absenken des Tisches anpassen, sodass er in die vorinstallierte Mutter am Gestell eingeschraubt werden kann. (Abb. 5)
- Schieben Sie das Bein in Pfeilrichtung und schrauben Sie den Bolzen zum Anheben/Absenken des Tisches ein, indem Sie den Kurbelgriff zum Anheben/Absenken des Tisches gegen den Uhrzeigersinn drehen, während Sie in diese Richtung drücken. (Abb. 6 und 7)
- Wenn sich die Spitze des Bolzens zum Anheben/Absenken des Tisches aus der Oberseite der Mutter lost, schrauben Sie den Bolzen ein, der in Schritt 3 oben mit einem Inbusschluss entertn wurde. (Abb. 8)
- Fugen Sie die beiden Enden des Tragegriffs in die LÖcher am Gestell ein, sodass der Griffabschnitt nach oben zeigt. (Abb. 9)
- Schieben Sie den Bolzen durch das Loch im Gestell und die Kerbe im Tragegriff undziehen Sie dann die mitgelieferte Mutter und den Bolzen mit zwei Schraubschlusseln am Gestelt fest, sodassich der Tragegriff bewegen lasst. (Abb. 10)
- Entfernen Sie eine Mutter und die Unterlegscheiben (die größeren Scheiben) mit zwei Schraubschlüsseln vom Radreifen.
Entfernen Sie auch einen Bolzen und die Unterlegscheiben (die kleineren Scheiben) mit einem Inbusschluss. Führn Sie die gleichen Schritte für möglichste weitere Radreifen durch.
Drehen Sie das Gestell um undplatzieren Sie die Radreifen so an der äußerten Oberfläche der Beine, dass das Sperrpedal zur Innenseite des Gestells zeigt. (Abb. 11 und 12)
Sichern Sie sie mit den Bolzen, Unterlegscheiben und Muttern, die zuvor entmert wurden, an der Achse, indem Sie sie mit zwei Schraubschlüsseln sicher festziehen.
Sichern Sie sie außer dem mit den zuvor entfernten Bolzen und Unterlegscheiben so, dass die Radreifenplatte gespeit wird.
Verwendung
- Wenn Sie die Tischsäge auf dem Gestell sichern, entsprechen die Bohrungen im Gleitschuh Ihres Werkzeugs den Bohrungen im Gestell. Ziehen Sie dann die Sechskantschrauben (4 Positionen) fest an. (Abb. 13)
- Stellen Sie das Gestell auf einer ebenen Fläche auf. Stellen Sie das Gestell aufrecht auf und drehen Sie den Griff im Uhrzeigersinn. (Abb. 14)
- Stellen Sie das Gestell eben ein, indem Sie den Fuß drehen, und sichern Sie dann das Gestell durch Drehen der Mutter. (Abb. 15)
- Sichern Sie mithilfe der Bohrungen in den Befestigungslatten und mit zwei Sechskantschrauben den Gestellfuß an der stabilen und eigenen Oberfläche. (Abb. 16)
- Um das Gestell zusammenzuklappen, drehen Sie den Griff gegen den Uhrzeigersinn. (Abb. 17)
