2703 - Sierra ingletadora MAKITA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte para sierra ingletadora
Marca	MAKITA
Modelo	2703
Material	Acero resistente
Altura ajustable	Sí, mediante volante de elevación/descenso
Plegabilidad	Sí, se pliega para almacenamiento
Ruedas	2 ruedas neumáticas con bloqueo
Asa de transporte	Integrada para desplazamiento
Pedal de bloqueo	Sí, para estabilizar durante el uso
Sistema de fijación de la herramienta	4 pernos hexagonales
Capacidad de carga	Adecuado para sierras ingletadoras Makita
Placas de fijación	Permiten el atornillado al suelo
Patas ajustables	Para nivelación
Seguridad	Atornillado requerido sobre superficie plana
Mantenimiento	Limpiar con un paño seco, verificar los pernos
Piezas de repuesto	Disponibles a través de Makita
Manual de instrucciones	Gratuito en PDF en notice-facile.com

Preguntas frecuentes - 2703 MAKITA

¿Cómo montar la sierra en el soporte Makita 2703?

Asegúrese de que la herramienta esté desconectada. Coloque la sierra en el soporte alineando los orificios de la base de la herramienta con los del soporte. Apriete firmemente los 4 pernos hexagonales con una llave. Consulte la sección Montaje del manual.

¿Cómo plegar el soporte para almacenamiento?

Gire la manija de elevación/descenso en sentido antihorario para bajar la mesa. Luego pliegue las patas. Utilice el asa de transporte para mover el soporte plegado. No coloque el soporte contra una pared para guardarlo.

¿Cómo ajustar la altura del soporte?

Gire el volante de elevación/descenso en sentido horario para subir la mesa, y en sentido antihorario para bajarla. Asegúrese de que el perno de elevación esté bien alineado con la tuerca preinstalada.

¿Cuáles son las precauciones de seguridad a tomar?

Antes de cualquier uso, lea el manual. El soporte debe estar atornillado sobre una superficie estable y plana. No se suba al soporte. Utilice únicamente el asa para desplegar/plegar. Fije la sierra con los pernos antes de usar. Apague y desconecte antes de cualquier manipulación.

¿El soporte es compatible con otras marcas de sierra?

El soporte está diseñado para sierras ingletadoras Makita, pero puede ser compatible con otras marcas si los orificios de fijación coinciden. Verifique la alineación de los agujeros y la capacidad de carga. Consulte el manual para más detalles.

¿Cómo transportar el soporte?

Utilice el asa de transporte integrada. El soporte está equipado con dos ruedas neumáticas para un desplazamiento fácil. Pliegue el soporte antes de moverlo. Apriete el pedal de bloqueo para evitar cualquier movimiento durante el transporte.

¿Cuáles son las dimensiones del soporte?

Las dimensiones exactas no se proporcionan en el manual. Para más información, contacte al servicio al cliente de Makita o consulte la ficha técnica en línea.

¿Cómo limpiar y mantener el soporte?

Limpie regularmente con un paño seco para quitar el polvo. Verifique el estado de los pernos y fijaciones. Apriete si es necesario. Lubrique las partes móviles con un producto adecuado si es necesario. Almacene en un lugar seco.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto están disponibles a través del servicio postventa de Makita. Contacte a un distribuidor autorizado o consulte el sitio web oficial de Makita. También puede buscar piezas en notice-facile.com.

¿Cómo descargar el manual de instrucciones?

El manual está disponible gratuitamente en formato PDF en notice-facile.com. Busque 'Makita 2703' en el sitio y haga clic en 'Descargar'. También puede solicitar una traducción por correo electrónico.

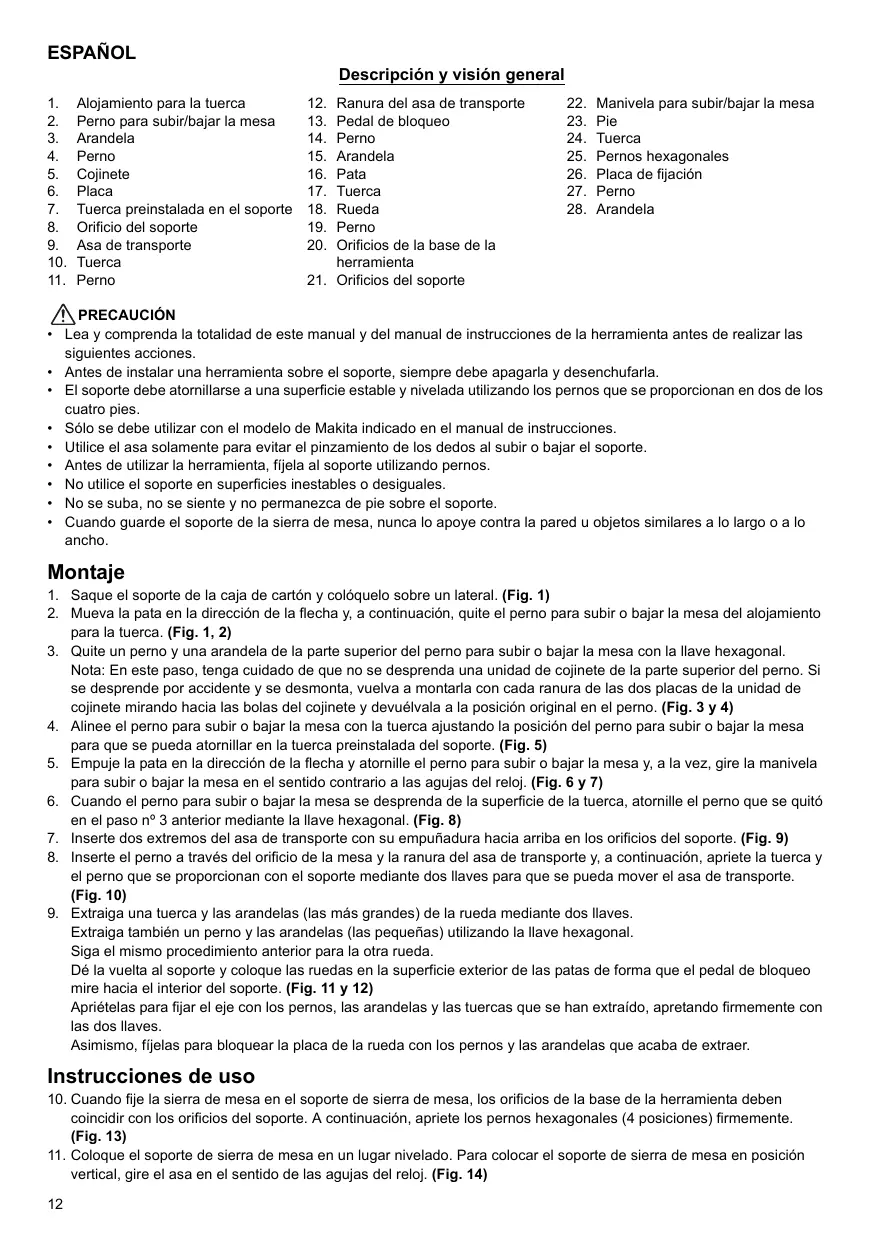

MANUAL DE USUARIO 2703 MAKITA

Descripción y visión general

1. Alojamento para la tuerca
2. Perno para subir/bajar la mesa
3. Arandela
4. Perno
5. Cojinate
6. Placa
7. Tuerca preinstallada en el soporte
8. Orificio del soporte
9. Asa de transporte
10. Tuerca

11. Perno

12. Ranura del asa de transporte

13. Pedal de bloqueo
14. Perno
15. Arandela
16. Pata
17. Tuerca
18. Rueda
19. Perno
20. Orificios de la base de la herramienta

21. Orificios del soporte

22. Manivela para subir/bajar la mesa

23. Pie
24. Tuerca
25. Pernos hexagonales
26. Placa de fijación
27. Perno
28. Arandela

PRECAUCION

• Lea y comprenda la totalidad de este manual y del manual de instrucciones de la herramienta antes de realizar las siguientesaxonies.
• Antes de instalar una herramienta sobre el soporte, siempreDebe apagarla y desenchufarla.
• El soporte debe atornillarse a una superficie estable y nivelada utilizing los pernos que se proportionsionan en dos de los quatre pies.
• Sólo se debe utilizes con el modelo de Makita indicado en el manual de instrucciones.
• Utilice el asa solamente para estar el pinzamento de los dedos al partir o bajo el soporte.
• Antes de utiliser la herramienta, fjelal al soporte utilizingando pernos.
• No utilise el soporte en superficies inestables o desiguales.
• No se suba, no se siente y no permanezca de pie sobre el soporte.
• Cuando guarde el soporte de la sierra de mesa, nunca lo apoye contra la pared u objetos similares a lo largo o a lo ancho.

Montaje

1. Saque el soporte de la caja de cartón y colóquelo sobre un lateral. (Fig. 1)
2. Mueva la pata en la direccion de la flecha y, a continuacion, quite el perno para subir o bajo la mesa del alojamento para la tuerca. (Fig. 1, 2)
3. Quite un pero y una arandela de la parte superior del pero para subir o bajo la mesa con la llave hexagonal. Nota: En este paso,onga cuidado de que no se desprésda una unidad de cojinate de la parte superior del pero. Si se descende por accidente y se desmonta,whelming a montarla con cada ranura de las dos placas de la unidad de cojinate mirando hacía las bolas del cojinate y devuélvala a la posicón original en el pero. (Fig. 3 y 4)
4. Alinee el perno para subir o bajo la mesa con la tuerca ajustando la posicion del perno para subir o bajo la mesa para que se pueda atornillar en la tuerca preinstalada del soporte. (Fig. 5)
5. Empujé la pata en la direccion de la flecha y atornille el perno para subir o bajo la mesa y, a la vez, gire la manivela para subir o bajo la mesa en el sentido contrario a las agujas del reloj. (Fig. 6 y 7)
6. Cuando el perno para subir o bajo la mesa se després de la superficie de la tuerca, atornille el perno que se quito en el paso n^0 3 anterior mediante la llave hexagonal. (Fig. 8)
7. Inserte dos extremos del asa de transporte con su empuñadura hacía arriba en los orificios del soporte. (Fig. 9)
8. Inserte el perno a工程技术 del orificio de la mesa y la ranura del asa de transporte y, a continuacion, apriete la tuerca y el perno que se proportionsionan con el soporte mediate dos llaves para que se pueda mover el asa de transporte. (Fig. 10)
9. Extraiga una tuerca y las arandelas (las más grandes) de la rueda mediante dos llaves.

Extraiga también un pero y las arandelas (las��anas) utilizinga llave hexagonal.

Siga el本身就是 procedimiento anterior para la另一边 rueda.

Dé la vue al soporte ycoloque las ruedas en la superficie exterior de las patas de forma que el pedal de bloqueo mire hacía el interior del soporte. (Fig. 11 y 12)

Aprietelas para fazer el eje con los pernos, las arandelas y las tuercas que se han extraido, acontedo firmamente con las dos llaves.

Asimismo, fijelas para bloquear la plac de la rueda con los pernos y las arandelas que acaba de extraer.

Instrucciones de uso

1. Cuando fije la sierra de mesa en el soporte de sierra de mesa, los orificios de la base de la herramipta deben coincidir con los orificios del soporte. A continuación, apriete los pernos hexagonales (4 posiciones) firmamente. (Fig. 13)

2. Coloque el soporte de sierra de mesa en un lugar nivelado. Para colocar el soporte de sierra de mesa en posicion vertical, gire el asa en el sentido de las agujas del reloj. (Fig. 14)

3. Ajuste el nivel del soporte de la sierra de mesa girando el pie y afterwards fije el soporte de la sierra de mesa girando la tuerca. (Fig. 15)

4. Fije el pie del soporte a la superficie nivelada y estable insertando dos permos hexagonales en los orificios de las placas de fjacion. (Fig. 16)
5. Para plegar el soporte de sierra de mesa, gire el asa en el sentido contrario a las agujas del reloj. (Fig. 17)
