Produkttyp	Kylskåp med frys
Mått (höjd x bredd x djup)	122.5 cm x 54 cm x 55 cm
Vikt	50 kg
Strömförsörjning	220-240 V, 50 Hz
Energiklass	A++
Total kapacitet	200 L
Kylkapacitet	150 L
Fryskapacitet	50 L
No Frost-funktion	Ja (i frysen)
Temperaturkontroll	Digital elektronisk
Installationstyp	Inbyggbar
Ljudnivå	38 dB
Klimatklass	SN-ST
Kylsystem	Kompressor
Invändig belysning	LED
Material för hyllor	Härdat glas
Semesterfunktion	Ja
Larm vid öppen dörr	Ja
Underhåll och rengöring	Rengör med mjuk trasa och neutralt rengöringsmedel; avfrosta kylskåpet manuellt vid behov (frysen har automatisk No Frost).
Säkerhet	Automatisk dörrstängning; justerbara fötter för nivellering; barnsäkerhetslås (beroende på modell).
Reservdelar och reparerbarhet	Finns hos auktoriserad Bosch-service. Reparerbarhetsindex är 7.5/10.

Vanliga frågor - KIL24NSF3 BOSCH

Hur justerar jag temperaturen på kylskåpet Bosch KIL24NSF3?

Du kan justera temperaturen via den elektroniska kontrollpanelen. Tryck på temperaturknappen och välj önskat värde mellan 2 °C och 8 °C för kylskåpet, och mellan -18 °C och -24 °C för frysen.

Vad gör jag om kylskåpet inte kyler tillräckligt?

Kontrollera temperaturinställningen, se till att dörrarna är ordentligt stängda, rengör bakre kondensorn och kontrollera att ventilationsgallren inte är blockerade. Om problemet kvarstår, kontakta service.

Hur rengör jag insidan av kylskåpet?

Koppla bort apparaten, ta ut all mat och alla hyllor. Rengör med en mjuk trasa fuktad med ljummet vatten och neutralt rengöringsmedel. Använd inte slipande medel eller lösningsmedel. Torka ordentligt innan du ansluter igen.

Har kylskåpet No Frost-funktion?

Ja, frysen har No Frost-system som förhindrar isbildning. Kylskåpet behöver manuell avfrostning med jämna mellanrum om det inte har No Frost i den delen.

Vad betyder larmet för öppen dörr?

Ljudlarmet indikerar att dörren har varit öppen i mer än 60 sekunder. Stäng den för att spara energi och undvika köldförlust. Larmet stängs av automatiskt när dörren stängs.

Vilken klimatklass har KIL24NSF3?

Klimatklassen är SN-ST, vilket innebär att den fungerar korrekt vid omgivningstemperaturer mellan +10 °C och +38 °C.

Hur byter jag LED-lamporna?

LED-belysningen är långlivad och behöver inte bytas. Om den går sönder, kontakta auktoriserad service, eftersom den inte kan bytas av användaren.

Kan jag installera kylskåpet i en sluten möbel?

Ja, denna modell är avsedd för inbyggd installation. Se till att lämna tillräcklig ventilation enligt manualen för att säkerställa korrekt luftcirkulation.

Vad gör jag om kylskåpet låter för mycket?

Kontrollera att det är i våg och att det inte tar i möbler eller väggar. Normala ljud inkluderar kompressorn och kylmedelscirkulation. Om det är mycket högt, justera fötterna eller kontakta service.

Var får jag tag på reservdelar?

Originalreservdelar finns via auktoriserad Bosch-service. Du kan beställa delar som hyllor, lådor eller filter i auktoriserade butiker eller online.

BRUKSANVISNING KIL24NSF3 BOSCH

4.3.1 Demontering av hylle 237

4.3.2 Montering av hylle.... 237

1.2 Symbolförklaringar.... 333

1.2.1 Faronivåer 333

1.2.2 Risksymboler.... 333

1.2.3 Varningarnas struktur 334

1.2.4 Allmänna symboler.... 334

Säkerhet.... 335

2.1 Allmänna säkerhetsanvisningar....335

2.1.1 Alla hushållsmaskiner.... 335

Verktyg och hjälpmedel.... 336

Reparation 337

4.1 Byta dörrpackning.... 337

4.1.1 Ta bort dörrpackning 337

4.1.2 Montera dörrpackning 337

4.2 Byta dörrens gångjärn 340

4.2.1 Ta bort dörrens gångjärn 340

4.2.2 Montera dörrens gångjärn 341

4.3 Byta hylla 342

4.3.1 Ta bort hylla.... 342

4.3.2 Montera hylla.... 342

4.4 Byta flaskhylla 343

4.4.1 Ta bort flaskhylla....343

4.4.2 Montera flaskhylla 343

4.5 Byta dörrhylla 344

4.5.1 Ta bort dörrhylla....344

4.5.2 Montera dörrhylla.... 344

4.6 Byta frukt- och grönsakslåda 345

4.6.1 Ta bort frukt- och grönsakslåda....345

4.6.2 Montera frukt- och grönsakslåda 345

4.7 Byta lampa....346

4.7.1 Ta bort lampa 346

4.7.2 Montera lampa.... 346

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[12013]		Identifiering av en länk till en videohandledning
[8544]		Identifiering av verktyg som behövs
[6602]		Identifiering av villkor som måste vara uppfyllda
[16571]		Identifiering av ett tillstånd (om ..., så ...)
		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

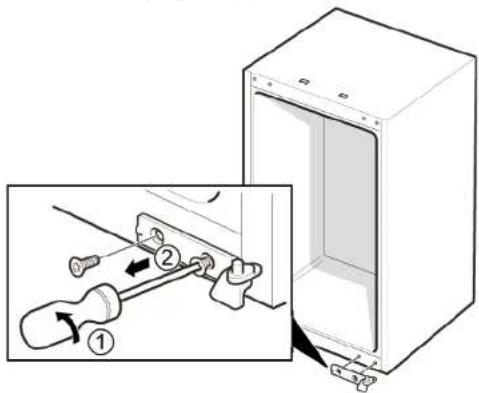

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta lampa

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör inuti apparaten nära lampan har tagits bort.

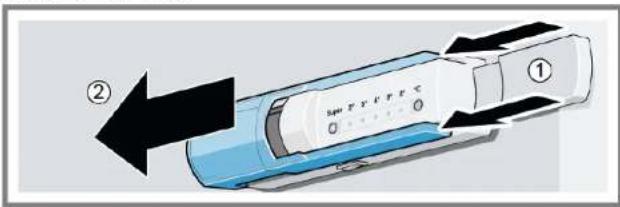

4.7.1 Ta bort lampa

1. Tryck på skyddet (1).
2. Skjut skyddet framåt (2).
3. Ta bort skyddet (3).
4. Skruva loss lampan (4).

Byte av lampa: 220 VAC – 240 VAC, E14 glödlampshållare, se den trasiga lampans watt-tal.

Montera i omvänd ordning.
