Band / övningssystem

162 168 Quick Start Guide

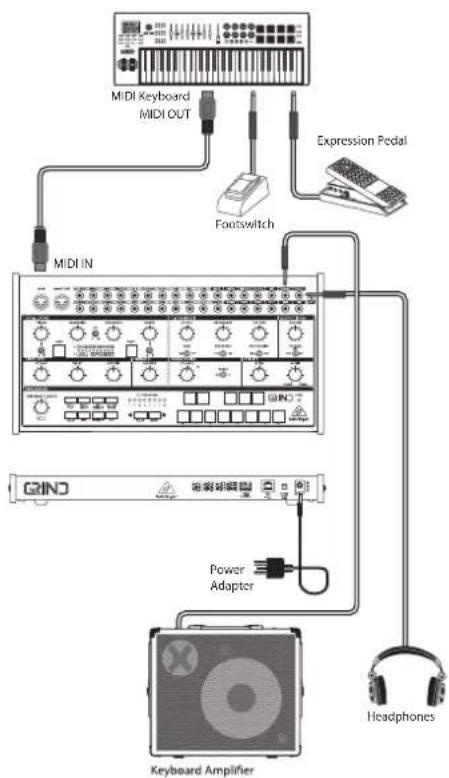

GRIND Anslutning

SE Steg 1: Anslutning

Live-system

Poly kedjesystem

MIDI Keyboard

MIDI OUT

MIDI Keyboard

MIDI OUT

Footswitch

Laptop Computer

Expression Pedal

MIDI IN

To next GRIND

MIDI INMIDI IN MIDI THRUMIDI THRU MIDI THRU

MIDI IN

USB B

Power

Adapter

From next GRIND

Mixing console

Active Loudspeakers

Headphones

Mixing console

Headphones

Active Loudspeakers

164 168QNDx Start Guide

GRIND Kontroller

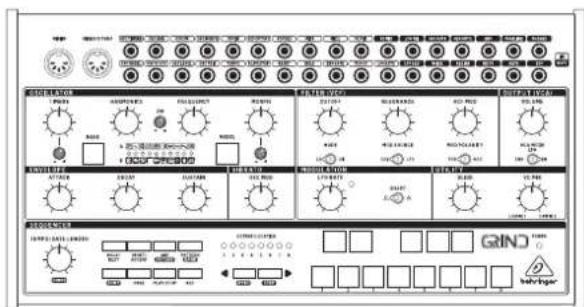

SE Steg 2: Kontroller

Oscillator (VCO) avsnitt

1. TIMBRE KNOB – Funktionen varierar beroende på vald modell, men sveper i allmänhet från mörkare till ljusare innehåll.
2. TIMBRE CV LEVEL – Dämpar spänningen som tas emot vid Timbre CV-ingången. Om CV-ingängen inte är patchad och en signal tas emot vid Trig-ingängen, kommer denna ratt istället att styra mängden modulering från den interna kuvertgeneratorn.
3. BANK BUTTON – Växlar mellan modellema Bank A, Bank B och Bank C.
4. MODEL LEDs – Ange aktuell modell via röd lysdiod för bank A, grön lysdiod för bank B eller gul lysdiod för bank C.
5. MODEL BUTTON – Bläddrar igenom de tillgängliga modellerna i den aktiva banken.
6. HARMONICS KNOB – Funktionen varierar beroende på vald modell, men justerar i allmänhet frekvensspridning eller tonbalans.
7. FM CV LEVEL – Dämpar spänningen som tas emot vid FM CV-ingången.
8. FREQUENCY KNOB – Täcker ett intervall på 8 oktaver, men kan minskas till 14 halvtoner.
9. MORPH KNOB – Funktionen varierar beroende på vald modell, men styr i allmänhet karaktären.
10. MORPH CV LEVEL – Dämpar spänningen som tas emot vid Morph CV-ingängen. Om CV-ingängen inte är patchad och en signal tas emot vid Trig-ingängen, kommer denna ratt istället att styra mängden modulering från den interna kuvertgeneratorn.

Filteravsnitt (VCF)

Standardindata för VCF är utdata 1 från VCO.

1. CUTOFF – Justera filtrets avstängningsfrekvens.
2. MODE –Välj VCF-filtertyp från lägpass, högpass eller LPG.
3. RESONANCE – Justera mängden förbättring som ges till signalerna vid avstängningsfrekvensen.
4. MOD SOURCE – Välj moduleringskälla för VCF från kuvertgeneratorn eller LFO
5. VCF MOD – Justera djupet på VCF-modulering.
6. MOD POLARITY – Välj polariteten för VCF-moduleringen.

Avsnittet Utdata (VCA)

1. VOLUME – Justera den totala synthesizer- utgångsnivån.
2. VCA MODE – Välj kuvert så moduleras VCA av kuvertet. I ON-läge är VCA-utgången den sista tangenten som spelas och är oberoende av kuvertet. Välj LPG för att ersätta VCA med en lågpassgrind.

Kuvert avsnitt

1. ATTACK – Kontrollera hur lång tid det tar att nä maximal nivä efter att en tangent har tryckts in.
2. DECAY – Kontrollera hur lång tid det tar att förfalla från nuvarande nivå till ett minimum.
3. SUSTAIN – Kontrollera nivån på höljet som upprätthålls efter att attacktiden har uppnåtts.

Vibrato avsnitt

1. VIBRATO – Styr mängden modulering till oscillatom, som standard styr detta nivån på frekvensmodulering från LFO.

Modulation avsnitt

1. LFO RATE – Justera frekvensen för lägfrekvensoscillatorn. LED-lampan blinkar med LFO-hastighet.
2. SHAPE – Välj LFO-vågformen från fyrkantvåg eller triangulär våg.

Utility avsnitt

1. GLIDE – Justera mängden glitid (Portamento), mellan anteckningar på tangentbordet. (Om SHIFT hålls intryckt, justerar ratten också "spärren" under sequencerdrift.)
2. VC MIX – Justera VC MIX från LO/Mix 1 till HI/Mix 2. Denna kontroll kräver patchkablar för att fungera, eftersom den ligger utanför den interna synthesizer-signalvägen.

Sequencer avsnitt

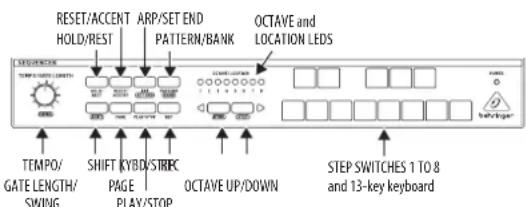

1. TEMPO/GATE LENGTH — Detta styr sequencern och ARP-tempot när klockkällan är inställd på intern. Om USB- eller MIDI-klocka används styr den också värdet på klockdelningen. Under stegredigering styr den grindlängden. Om SHIFT hålls intryckt och sequencer spelas justerar den också svingen. Om SHIFT hålls intryckt och ARP spelas justerar den också ARP-grindlängden.
2. HOLD/REST – Under mönsteruppspelning kan du hålla det aktuella steget. Under stegredigering kan du ange vila. Under ARP-läge kan du gå in / avsluta ARP-Hold-läge. Under tangentbordsanvändning kan du hålla tangenterna. (En fotbrytare ansluten till HOLD-ingången gör också detta.)
3. RESET/ACCENT – Under uppspelning kan du äterställa mönstret till steg 1. Under stegredigering kan du lägga till en accent i ett steg.
4. ARP (SET END) – I ARP-läge kommer en arpeggio att spela, baserat på de hållna tonerna med hjälp av GRINDs 13 tangentbordsomkopplare. Dubbeltryck på ARP, eller tryck på HOLD och ARP, för att spela upp och hålla ned en arpeggio. I sekvenseringsläge kan du trycka på SHIFT och SET END tillsammans, följt av en STEP-omkopplare, så att det steget blir slutet på det aktuella mönstret.

168 169 Quick Start Guide

1. PATTERN (BANK) – Den här knappen används för att komma åt antingen det aktuella mönstret eller banknumret enligt följande:

PATTERN: Tryck på PATTERN, och en av de 8 LOCATION-lysdioderna visar det aktuella mönsternumret (från 1 till 8). För att ändra till ett annat mönsternummer, håll PATTERN-knappen intryckt och tryck på någon av STEP-knapparna (1 till 8), eller tryck på för att öka mönsternumret.

BANK: Tryck på SHIFT och MÖNSTER, och en av de 8 LOCATION-lysdioderna visar det aktuella banknumret (från 1 till 8). För att ändra till ett annat banknummer, håll både SHIFT och BANK nedtryckta och tryck på någon av STEP-knapparna (1 till 8), eller tryck på för att öka banknumret.

1. OCTAVE/LOCATION – Dessa flerfärgade lysdioder visar olika detaljer, såsom oktav, mönsternummer, banknummer, aktuell sida och grindlängd.

2. KEYBOARD/STEP SWITCHES – Dessa multifunktionsomkopplare läter dig visa och välja enskilda mönstersteg, välja ett mönsternummer, välja en mönsterbank. De används under inspelning av ett mönster för att visa det aktuella steget. Aktiva steg lyser med en stadig röd lysdiod och det aktuella steget blinkar rött.

Omkopplarna är utformade som ett 13-tonigt tangentbord. Oktaven kan flyttas upp och ner genom att trycka på -omkopplarna, och raden med 8 lysdioder visar den aktuella oktaven. Omkopplarna används för att styra sequencerredigeringen, liksom arpeggiatoroperationen.

1. SHIFT – Detta används för att komma åt de sekundära funktionerna i några av de andra sequencerkontrollerna, såsom SET END, BANK, SWING, KYDB och STEP. Häll ned SHIFT och den andra växlingsknappen samtidigt. Till exempel visar SHIFT + PATTERN (BANK) det aktuella BANK-numret i LOCATOR-lysdioderna.

2. PAGE – Varje mönster kan vara upp till 32 steg längt. Med den här omkopplaren kan du visa var och en av de 4 sidorna med 8 steg vardera. LOCATION-lysdioderna 1 till 4 visar vilken sida du är på. Om ett mönster spelas upp visar STEP-lysdioderna de steg som används på den aktuella sidan.

3. PLAY/STOP – Startar eller stoppar uppspelningen av mönstret. Om SHIFT hålls samtidigt är detta början på mönsterbesparingsproceduren.

4. REC – Tryck här för att börja spela in ett nytt mönster. Detta används också med SHIFT under mönsterbesparingsproceduren.

5. KYBD – Tryck på SHIFT + KYBD för att ändra sequencern till tangentbordsläge. Tryck för att ändra tangentbordsoktaven med 13 toner.

6. STEP – Tryck på SHIFT + STEP för att ändra sequencern till STEP-läge. Tryck för att ändra tangentbordsoktaven med 13 toner.

7. POWER – Indikerar att strömmen matas till enheten och att strömbrytaren på bakpanelen är på.

MIDI-sektionen

1. MIDI IN – Detta 5-stifts DIN-uttag tar emot MIDI-data från en extern källa. Detta kommer vanligtvis att vara ett MIDI-tangentbord, en extern hårdvarusekvenserare, en dator utrustad med ett MIDI-gränssnitt etc.
2. MIDI OUT/THRU – Passerar MIDI-data som tas emot vid MIDI-ingången och skickar MIDI-data till en applikation.

Patchbay (3,5 mm TS-anslutningar) Ingångssektion

1. OSC TIMBRE CV – Styr parametern Timbre via extern styrspänning.
2. OSC HAR CV – Styr övertonsparametern via extern styrspänning.
3. OSC FM – Styr FM-parametern via extern styrspänning.
4. OSC MORPH CV – Styr parametern Morph via extern styrspänning.
5. VCF IN – Extern ljudingång till RKF.
6. VCF CUTOFF - VCF cutoff frequency CV.
7. VCF RES – VCF Resonans CV.
8. MIX 1 – Blanda 1 CV i, internt ansluten till VC MIX.
9. MIX 2 – Mix 2 CV in, internt ansluten till VC MIX.
10. VC MIX – VC mix control CV in, internt ansluten till VC MIX.
11. OSC MODEL CV – Möjliggör fjärrval av modell via extern styrspänning.

12. OSC CV – Oscillator pitch CV, vid 1 V / oktav.

13. OSC LEVEL – Öppnar den interna lägpassgrinden på utsignalen och styr både utgångsnivå och ljusstyrka. Utlöser också en accent när de fysiska eller slagkraftiga modellerna är aktiva.

14. OSC TRIG – Utför flera funktioner:

15. Utlöser den interna kuvertgeneratorn.

16. Exciterar de fysiska och slagverksmodellerna.
17. Träffar den inre lågpassporten.

18. Prover och innehåller värdet för modellens CV-indata.

19. TEMPO – Sequencer tempo.

20. PLAY/STOP – Sequencer play/stop.
21. RESET – Återställning av sequencer.
22. HOLD – Sequencer håll.
23. ENV GATE – Kuvertgrind.
24. CV FÖR VCA – CV FÖR VCA
25. LFO RATE – LFO-frekvens CV.

Patchbay (3,5 mm TS-anslutningar) Utgång avsnitt

1. VC MIX - VC-mixutgång ansluten internt till VC MIX.
2. LFO TRI – LFO triangular vágformsutgång.
3. OSC OUT 1 – Skickar den huvudsakliga bearbetade signalen via 3,5 mm TS-kabel.
4. OSC OUT 2 — Skickar en alternativ eller variant av Out 1-signalen via 3,5 mm TS-kabel.
5. ENV – Utdata för anslag.
6. VCA/LINE – Anslut denna 3,5 mm TS-utgång till systemets ljudingång på linjenivå. Se till att volymen är sänkt och att systemet är avständt innan du ansluter.

170 1ZRIND Start Guide

1. PHONES – Anslut hörlurarna till denna 3,5 mm TRS-utgång. Se till att volymen är sänkt innan du sätter på hörlurar.
2. LFO SQU – LFO kvadratisk vågformsutgång.
3. NOISE – Buller.
4. ASSIGN – Tilldela utdata.
5. KB CV – CV-utdata för tangentbord.
6. GATE – Grindutgång.
7. VCF – RKF-utgång.

Bakpanel

1. MIDI CHANNEL – Med dessa 4 omkopplare kan du ställa in MIDI-kanalnumret från 1 till 16, som visas i diagrammet.
2. USB PORT – Detta USB-typ B-uttag tillåter anslutning till en dator. GRIND kommer att visas som en klasskompatibel USB MIDI-enhet som kan stödja MIDI in och ut.

- USB MIDI IN - accepterar inkommande MIDI-data från ett program.

- USB MIDI OUT - skickar MIDI-data till ett program.

1. POWER – Slå på eller stäng av synthesizern. Se till att alla anslutningar är gjorda innan du slår på enheten.
2. DC INPUT – Anslut den medföljande 12 V DC-nätadapterm här. Strömadaptern kan anslutas till ett vägguttag som kan försörja från 100 V till 240 V vid 50 Hz/60 Hz. Använd endast den medföljande nätadaptern.

Lågpassport och kuvert

För att justera lågpassgrinden, tryck och håll ned bankknappen (3) och använd klangkontrollen för att justera dess svar från att vara en VCA när den är helt medurs till att vara en riktig lågpassgrind när den är helt moturs, eller morfkontrollen (9) för att justera ringtiden och öka sönderfallet av det inre höljet. Inställningarna visas med antalet gula lysdioder som lyser, från 1 – 4.

Lågpassportar minskar nivå och avstängning samtidigt, vilket resulterar i att signalen förlorar högfrekvent innehåll när den blir tystare.

Frekvensområde

Häll modellknappen (5) intryckt och använd övertonsreglaget (5) för att ställa in frekvensreglagets räckvidd (8). Antalet tända lysdioder motsvarar intervallet. 1 LED representerar C0 +/- 7 halvtoner, 2 lysdioder C1 +/- 7 halvtoner tills 8 lysdioder representerar C7 +/- 7 halvtoner. När alla lysdioder lyser har frekvenskontrollen ett åttaoktavområde som täcker C0 till C8.

GRIND Komma igång

SE Steg 3: Komma igång

ÖVERBLICK

Denna "komma igång" -guide hjälper dig att ställa in GRIND analog synthesizer och kort presentera dess funktioner.

SAMBAND

För att ansluta GRIND till ditt system, se anslutningsguiden tidigare i detta dokument.

INSTALLATION AV PROGRAMVARA

GRIND är en USB Class Compliant MIDI-enhet, så ingen drivrutinsinstallation krävs. GRIND kräver inga ytterligare drivrutiner för att fungera med Windows och MacOS.

INSTALLATION AV MASKINVARA

Gör alla anslutningar i ditt system. Använd midi-brytarna på bakpanelen för att ställa in GRIND på en unik MIDI-kanal i ditt system. Anslut ett externt MIDI-tangentbord direkt till GRIND MIDI IN 5-stifts DIN-ingång.

Applicera ström på GRIND endast med den medföljande strömadaptern. Se till att ditt ljudsystem är avstängt. Slå på GRIND-bakpanelens strömbrytare.

UPPVÄRMNINGSTID

Vi rekommenderar att du lämnar 15 minuter eller mer tid för GRIND att värmas upp före inspelning eller liveframträdande. (Längre om det har tagits in från kylan.) Detta gör det möjligt för de analoga precisionskretsarna att nå sin normala driftstemperatur och inställda prestanda.

AVSNITTET FILTER (VCF)

Spela med avstängningsfrekvensen och resonanskontrollerna och lyssna på deras effekter på ljudet.

De klassiska 24 dB/oktavfiltren med högpass och lågpass ger stor kontroll över ljuden som skapas av GRIND.

Högpassfiltret minskar nivån på signaler som ligger under avstängningsfrekvensen. Det minskar effektivt nivån på de grundläggande och lägre ordningens övertoner.

Lågpassfiltret minskar nivån på signaler som ligger över avstängningsfrekvensen. Det minskar niväerna av övertoner av högre ordning.

Resonanskontrollen ger en förbättring av signalerna vid delningsfrekvensen.

Mängden VCF-modulering kan varieras med VCF MOD-kontrollen, och även polariteten kan vändas. Till exempel, om modulering ökar cutoff-frekvensen, kommer negativ polaritet att minska den.

VCF-moduleringskällan kan antingen vara kuvertet eller LFO.

Alla dessa funktioner, förutom att använda patchfacket, möjliggör stor flexibilitet vid ljudskapande.

MODULATION AVSNITT

Den lägfrekventa oscillatorn kan användas för att modulera VCO och VCF. LFO-frekvensen kan varieras och vägformen väljs från kvadratisk eller triangulär. En lysdiod indikerar LFO-hastigheten.

172 173 Quick Start Guide

SEKTION FÖR KUVERTGENERATOR

Kuvertgeneratorn kan användas för att modulera avständningsfrekvensen i VCF-sektionen och den spänningsstyrda förstärkaren (VCA). Kuvert kan också användas för att modulera VCO-frekvensen och pulsbredden.

Kontrollerna för attacktid, upprätthällningsnivå och förfallstid gör att du kan justera kuvertformen genom ett brett intervall.

AVSNITTET PATCH BAY

Det här avsnittet ger dig mängsidigheten att skapa många olika ljud, med ett oändligt utbud av alternativ och konfigurationer.

VC MIX-kontrollen är som att ha en separat minimixer eller variabel spänningskälla. Den fungerar oberoende av huvudsignalvägen. Det låter dig Justera en blandning mellan patchbay MIX 1-ingängen och MIX 2-ingängen, med möjlig moduleringskontroll från VC MIX CV-ingången. Patchbay VC MIX-utgången kan sedan användas för att ansluta till andra ingångar i patchfacket.

Om det inte finns några MIX 1- eller MIX 2-ingångar anslutna varierar VC MIX-utgången från 0V (helt vänster) till +5 V (helt höger). Experimentera med detta genom att ansluta VC MIX-utdata till en ingång och variera VC MIX-kontrollen.

Varning: Överbelasta inte 3,5 mm-ingångarna. De kan bara acceptera rätt spänningsnivå som visas i specifikationstabellerna. 3,5 mm-utgångarna bör endast anslutas till ingångar som kan ta emot utspänningarna. Underlätenhet att följa dessa instruktioner kan skada GRIND eller externa enheter.

SEQUENCER AVSNITT

Sekvenseraren beskrivs närmare i detta dokument. Den har också en arpeggiator och ett 13-tangenters tangentbord.

AVSNITTET UTDATA (VCA)

Använd huvudvolymkontrollen för att justera ljudnivån i hörlurarna eller högtalarsystemet.

Håll nivån låg när du först sätter på dig hörlurar.

Häll GRIND-strömmen avstängd när du gör några anslutningar.

Slå på GRIND innan du slår på några effektförstärkare och stäng av den sist. Detta hjälper till att förhindra att du slår på eller stänger av "poppar eller dunkar" i dina högtalare.

Utgången kan moduleras med kuvertet, eller så kan den vara på kontinuerligt, spela och hålla den sista tonen spelad tills nästa ton inträffar.

ARPEGGIATOR

För att använda arpeggiatorn, tryck på ARP-omkopplaren i sequencersektionen:

1. Tryck på den en gång för att spela arpeggiatorn. (Den stannar när anteckningar släpps.)

2. Tryck på den två gånger, eller tryck på HOLD och ARP, för att hålla arpeggio. (Det fortsätter när anteckningar släpps.)

Arpeggiatorhastigheten ställs in med ratten TEMPO/GATE LENGTH. Arpeggiatorgrindens längd ställs in med SHIFT + TEMPO / GRINDLÄNGD.

Ordningen i vilken arpeggiatornoterna spelas har 8 alternativ, som kan ändras genom att trycka och hålla ned SHIFT (34) och använda tangenterna 1 – 8 för att välja önskat läge:

1. UPP 1
2. NER 1
3. NER och UPP

4. SLUMPMÄSSIG

5. UPP (+ 1 okt)

6. NER (+1 okt)
7. UPP (-1 okt)
8. NER (-1 okt)

ACCENT

Om du spelar ett MIDI-tangentbord utlöses accenten automatiskt när hastigheten överskrider tröskelvärdet. (Denna accenthastighetströskel kan justeras, eller den här funktionen inaktiveras, med SynthTribe APP).

Om du vill använda accent medan du spelar trycker du på ACCENT-reglaget:

1. Tryck och håll ned för att spela upp anteckningen med accentstatus. (Den stannar när omkopplaren släpps.)

2. Tryck på den två gånger för att spela och hålla accentstatusen. (LED-lampan blinkar längsamt.)

UPPDATERING AV FAST PROGRAMVARA

SynthTribe-appen är tillgänglig som en gratis nedladdning från GRIND-produktsidan på vår webbplats: behringer.com. Den senaste filen kan laddas ner och lagras på din dator och sedan användas för att uppdatera GRIND om det behövs.

174 175 Quick Start Guide

GRIND Sekvensoperation

Följande detaljer visar nägra grundläggande funktioner hos sekvensorn. Du kan skapa ett kort mönster av 2 eller 3 steg innan du provar mer komplexa mönster. Justera en parameter åt gången, som t.ex. gate-längd, ratchet, accent, glide, rest, tie eller swing, och lyssna sedan på dess effekt under uppspelning.

Det kommer att hjälpa att välja en enkel inställning för synthesizern och ingen modulation av VCO eller VCF.

INSPELNING AV ETT ENKELT MÖNSTER

1. Tryck på SHIFT och <KYBD för att välja tangentbordsläget.
2. Initialisera det aktuella mönstret genom att trycka på SHIFT, RESET och PATTERN samtidigt. Detta tar bort eventuella tidigare steg i det aktuella mönstret.

3. Tryck på REC, och STEP 1-switchens LED kommer börja blinka, vilket indikerar att detta är det aktuella steget som kommer att läggas till och redigeras. (Om du inte kan välja REC, upprepa sedan steg 1.)

4. Tryck på vilken not som helst på GRINDtangentbordet, eller en paus enligt nedan. -omkopplarna kan användas för att ändra oktav, indikerat av 8 OKTAV /LOCATIONS-LED: er som lyser rött.

5. För att ange en paus istället för en not, tryck på HOLD/REST-switchen. När en paus läggs till, kommer LOCATOR LED 8 att lysa.
6. Tryck på ytterligare noter. Nästa STEP-switchs LED kommer att blinka efter varje not eller paus har lagts till.
7. Gate-längden för ett steg kan justeras med TEMPO/GATE LENGTH-kontrollen. LOCATOR LED: erna kommer att bli röda och visa gate-längden från 1 till 8. Om den är inställd på 8 skapas en bindning med nästa steg. Om nästa steg är samma not skapas en längre not, eftersom de 2 stegen är bundna.
8. För att skapa en "Ratchet", håll ner SHIFT och vrid på GLIDE-kontrollen. Locator-LED: erna kommer att visa antalet ratchets från 1 till 4, i gult. Med en inställning av 4 delas det enskilda steget upp i 4 lika delar. När en ratchet används kommer LOCATIONS LED 6 att lysa.

9. För att aktivera GLIDE för ett steg, vrid upp GLIDE-kontrollen. För att stänga av, vrid den helt ned. När GLIDE är på för ett steg kommer LOCATOR LED 5 att lysa.

10. För att öka ljustyrkan eller accenten, tryck på RESET/ACCENT-switchen. När en accent används kommer LOCATOR LED 7 att lysa.

11. Tryck på REC när du har avslutat skapandet av mönstret. Det är inte sparat än, men det kan spelas upp. Varning: Stäng inte av enheten eller skapa ett nytt mönster, annars förloras det nuvarande osparade mönstret.

UPPSPELANDE AV ETT MÖNSTER

1. Tryck på PLAY/STOP för att lyssna på det aktuella mönstret.
2. Om du bestämmer dig för att inte spara det kan du upprepa inspelningsstegen ovan för att spela in ett nytt mönster. Alternativt, tryck på PATTERN och RESET för att återkalla det för närvarande sparade mönstret och kassera eventuella ändringar.
3. Om du bestämmer dig för att spara mönstret mäste du följa "SPARA ETT MÖNSTER" -proceduren som visas nedan, annars kommer det inte att förbli i minnet om ett nytt mönster påbörjas eller strömmen stängs av.
4. För att skapa en SWING för detta mönster, håll ner SHIFT och justera TEMPO/GATE LENGTHkontrollen. I mittenläget tillämpas ingen swing, om den är vriden ner kommer endast off-beats att spelas och om den är vriden helt upp kommer endast on-beats att spelas. SWING-inställningen för mönstret sparas när mönstret sparas som visas nedan.
5. Medan du spelar ett mönster kan du:

Tryck på HOLD/REST för att hålla det aktuella steget.

Tryck på RESET/ACCENT för att återgå till steg 1.

Tryck på SHIFT och valfritt STEG, och du kan redigera gate-längd, paus, accent, ratchet, glide men inte not. Tryck på SHIFT och samma

STEG igen för att avsluta stegredigering. (Om uppspelningen är paasad kan samma operation redigera noten också.)

Tryck på PAGE för att visa mönstersidan från 1 till 4. Tryck på SHIFT och PAGE för att återgå till automatisk sidomslagning.

Tryck på SHIFT och ARP/SETEND och ett STEG för att ändra sekvensens slutsteg.

PLAY/STOP för att pausa uppspelningen.

1. Tryck på PLAY/STOP.
2. Observera: För att spela baklänges, tryck på SHIFT och PLAY/STOP.

SPARA ETT MÖNSTER

1. Tryck och häll ner SHIFT + PLAY/STOP i 2 sekunder tills LOCATOR LED för det aktuella mönsternumret börjar blinka grönt långsamt.
2. Tryck på en STEG-switch 1 till 8 för att välja det nya önskade mönsternumret.
3. Tryck på PATTERN + STEG-switch 1 till 8 för att välja det önskade banknumret.
4. Tryck på SHIFT + REC för att spara mönstret och avsluta sparläget.

ÅTERKALLANDE AV ETT SPARAT MÖNSTER

1. Tryck och håll ner PATTERN. LOCATOR LED kommer att visa det aktuella mönsternumret. Använd -omkopplarna för att röra dig upp och ner genom mönstren 1 till 8, eller tryck på en STEG-switch 1 till 8. Du kan också göra detta medan ett mönster spelas.
2. Tryck och håll ner SHIFT och PATTERN. LOCATOR LED kommer att visa det aktuella banknumret. Använd -omkopplama för att röra dig upp och ner genom bankerna 1 till 8, eller tryck på en STEG-switch 1 till 8. Du kan också göra detta medan ett mönster spelas.

176 174 Quick Start Guide

1. Tryck på PLAY/STOP för att spela upp det aktuella mönstret.
2. Under uppspelningen kommer LOCATOR LED:erna att visa den aktuella sidan av mönstret (1 till 4), och STEG Switch LED:erna kommer att visa de rörliga stegen.

LIVE-FRAMTRÄDANDE

Under uppspelningen kan temporära justeringar göras enligt följande. (Inget av dessa sparas med mönstret.)

1. För att lägga till Ratchet på alla steg i mönstret, tryck på SHIFT och justera GLIDE-kontrollen.
2. För att lägga till SWING, tryck på SHIFT och justera TEMPO-kontrollen.
3. För att tysta mönstret, tryck på SHIFT + HOLD/REST.
4. För att lägga till en accent på alla steg, tryck på SHIFT + RESET/ACCENT.
5. Använd -omkopplarna för att ändra oktav. LED-lamporna visar den nuvarande oktaven i rött.

REDOGERA ETT MÖNSTER

1. För att redigera ett mönster i tangentbordsläge, tryck på REC. STEP-switch LED: erna kommer lysa.
2. Tryck på PAGE för att välja mönstersidan från 1 till 4 som ska redigeras. De gröna LOCATION LED: erna 1 till 4 kommer att visa den aktuella sidan, och PAGE-knappen LED kommer att lysa för att indikera att sidan är låst (tryck på SHIFT och PAGE för att låsa upp).

3. Tryck på SHIFT och den STEP-switch du vill redigera. Du kan ange en ny not eller en paus och justera någon av de andra parametrarna som ratchet, glide on/off, och så vidare.

4. Tryck på SHIFT och nästa STEP-switch som ska redigeras. (Stegen kommer inte automatiskt att gå vidare till nästa steg i raden; du kan välja vilka steg du vill redigera härnäst.)

5. Tryck på REC för att avsluta redigeringsläget.
6. Tryck på PLAY/STOP för att lyssna på det redigerade mönstret.
7. Kom ihåg att spara mönstret med hjälp av "SPARA ETT MÖNSTER" -proceduren ovan.

SKAPA ETT MÖNSTER I STEG-LÄGE

1. Tryck på SHIFT och STEG > för att välja sekvensens STEG-läge. Den blinkande LOCATION LED kommer att ändras från grön (tangentbordsläge) till gul (Steg-läge).
2. Initialisera det aktuella mönstret genom att trycka på SHIFT, RESET och PATTERN samtidigt. Detta tar bort eventuella tidigare steg i det aktuella mönstret. (Om du vill använda det nuvarande mönstret, initiera det inte.)
3. Tryck på PAGE för att gå till en önskad sida av ditt mönster. Tryck sedan på SET END och en STEP-switch för att välja längden på mönstret. Om du till exempel är på sida 1 och trycker på SET END + 8 kommer mönstrets längd vara 8 steg. Om du trycker på PAGE och när sida 4 och trycker på SET END + 8 kommer mönstret att vara 32 steg längt (4 sidor med 8 steg vardera).

4. När det önskade SET END är valt kommer alla STEP-switch LED: er upp till det steget att lysa med fast rött ljus.

5. Tryck på SHIFT och någon av STEP-switchcharna samtidigt. Den kommer att börja blinka och indikera att det är det aktuella steget som kommer att redigeras. Du kan nu lägga till en not, eller en paus, eller någon av de andra funktionerna som beskrivs ovan i tangentbordsläget, som Ratchet, Glide, Accent, ändra gate-längd och så vidare.

6. Tryck på SHIFT och den nuvarande STEP-switchen för att avsluta redigeringen av det steget. Den kommer att sluta blinka.
7. Upprepa procedursteg 5 och 6 ovan tills alla dina önskade steg är bra.
8. Tryck på PLAY/STOP för att spela upp mönstret.
9. Under uppspelningen kan du lägga till temporära justeringar enligt "LIVE PERFORMANCE" -proceduren ovan.

SPARA ETT MÖNSTER I STEG-LÄGE

Spara mönstret med hjälp av "SPARA ETT MÖNSTER" -proceduren som visas ovan för TANGENTBORDSLÄGET.

Varning: Stäng inte av enheten, eller skapa ett nytt mönster, annars förloras det nuvarande osparade mönstret.

178 179 Quick Start Guide

GRIND Parameter Selection Mode

Parametrar kan ändras med följande proced Programming Tempo Input Modes:

1. Tryck på SHIFT + HOLD/REST + 8 för att. 1PPS komma in i inställningsläget. LOCATION LED 1 kommer att blinka gult.
2. 2PPQ
3. Tryck på för att välja sidor 3,24PPQN 1 till 4. Den gula LOCATION LED visar den nuvarande sidan: 4,48PPQN
4. Sida 1 läter dig välja tempo-inputläge, 1 till
5. (Se Programmering av Tempo Input- lägen nedan)
6. C.V Assignable Output Modes:
7. Sequencer Accent
8. Sida 2 läter dig välja tilldelningsutlägesläge, 1 till 16. (Se Tilldelbart utlägesläge neda) Sequencer Clock
9. Sida 3 läter dig välja klocklägesläge, 1 till 3. Sequencer Clock/2 (Se Klocktyper nedan)
10. Sequencer Clock/4
11. Sida 4 låter dig välja klockkantläge, 1 till 2. (Se Klockkantlägen nedan) 5. Sequencer Step Ramp
12. Tryck på STEP-switchar 1 till 8 för att väljä numeriska värden från 1 till 8. Det nuvarande värdet indikeras av en grön LOCATION LED.
13. För att komma åt värden från 9 till 16, tryck på SHIFT + STEP-switch 1 till 8. Det nuvarande Sequencer Step 1 Trigger Output värdet visas av en röd LOCATION LED.
14. MIDI Velocity
15. Observera: Om en inställning är på samma LED-nummer som den aktuella sid-LED kommer LED: en att blinka växelvis mellan den gula sidfärgen och den gröna eller röda parametriska färgen.
16. MIDI CC1
17. Tryck på SHIFT + HOLD/REST + 8 för att. MIDI CC2 lämna inställningsläget och spara eventuella parametriska ändringar. 15. MIDI CC4
18. Fler parametrar kan ändras med hjälp av 16. MIDI CC7 SynthTribe App.

Clock Type Modes:

1. INTERNAL

2. MIDI DIN

3. MIDI USB

4. EXTERNAL TRIGGER

5. AUTO (clock priority: TRIG > MIDI USB > MIDI DIN > INTERNAL)

Clock Edge Modes:

1. Fall
2. Rise

180 161NDck Start Guide

GRIND Podłączeni

GRIND är fabrikskalibrerad med högprecisionsinstrument och bör inte behöva kalibreras ytterligare. Om det blir nödvändigt att kalibrera den följer du detta förfarande:

• Koppla bort alla CV-ingångar utom v/oct, som bör anslutas till ett välkalibrerat CV-tangentbord eller en MIDI/CV-omvandlare.
• Tryck samtidigt på knappama BANK och MODEL. Den första lysdioden blinkar grönt.
• Skicka 1 V till v/oct-ingängen från tangentbordet.
• Tryck på en valfri knapp. Den första lysdioden blinkar nu orange.
• Skicka 3 V till v/oct-ingången från tangentbordet.
• Tryck på valfri knapp. GRIND lämnar nu kalibreringsläget.

För att kontrollera att GRIND är korrekt kalibrerad följer du detta förfarande:

• Skicka 0 V till v/oct-ingängen från tangentbordet.
• Använd FREQ-kontrollen (13) för att ställa in utsignalen på 110 Hz (MIDI A2)
• Skicka 1 V till v/oct-ingången från tangentbordet. Tunern bör nu visa 220 Hz (A3).
• Skicka 2 V till v/oct-ingången från tangentbordet. Tunern bör nu visa 440 Hz (A4).
• Skicka 3 V till v/oct-ingången från tangentbordet. Tunern bör nu visa 880 Hz (A5).

PL KALIBRACJ

Använd SynthTribe app för att konfigurera Poly Chain-läget. POWER-lysdioden lyser rött under Poly Chain-läge.

Registrera din nya Music Tribe-utrustning direkt efter att du köpt den genom att besöka musictribe. com. Att registrera ditt köp med värt enkla onlineformulär hjälper oss att behandla dina reparationsanspråk snabbare och mer effektivt. Läs också villkoren i vär garanti, om tillämpligt.

1. Fel. Om din Music Tribe- auktoriserade återförsäljare inte finns i din närhet kan du kontakta Music Tribe Authorized Fulfiller för ditt land listat under "Support" på musictribe.com. Om ditt land inte år listat, kontrollera om ditt problem kan hanteras av vår "Onlinesupport" som också finns under "Support" på musictribe. com. Alternativt kan du skicka in ett online-garantianspråk på musictribe.com INNAN du returnerar produkten.

3. Strömanslutningar.

Innan du ansluter enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Felaktiga säkringar måste bytas ut mot säkringar av samma typ och märkning utan undantag.
