BRUKSANVISNING SURGES BEHRINGER

SE Viktiga säkerhetsanvisningar

1. Vänligen läs och följ alla instruktioner noggrant.
2. Håll apparaten borta från vatten, förutom för utomhusprodukter.
3. Rengör endast med en torr trasa.
4. Blockera inte några ventilationsöppningar. Installera enligt tillverkarens anvisningar.
5. Installera inte nära några värmekällor som element, värmeregistrar, spisar eller andra apparater (inklusive förstärkare) som genererar värme.
6. Använd endast tillbehör som anges av tillverkaren.

1. Använd endast specificerade vagnar, ställ, stativ, fästen eller bord. Var försiktig för att undvika att vagnen/apparatkombinationen tippar

när den flyttas.

1. Undvik installation i trånga utrymmen som bokhyllor.

2. Placera inte nära öppen läga, såsom tända ljus.

3. Driftstem-peraturområde 5° till 45°C (41° till 113°F).

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på community.musictribe.com/pages/support#warranty.

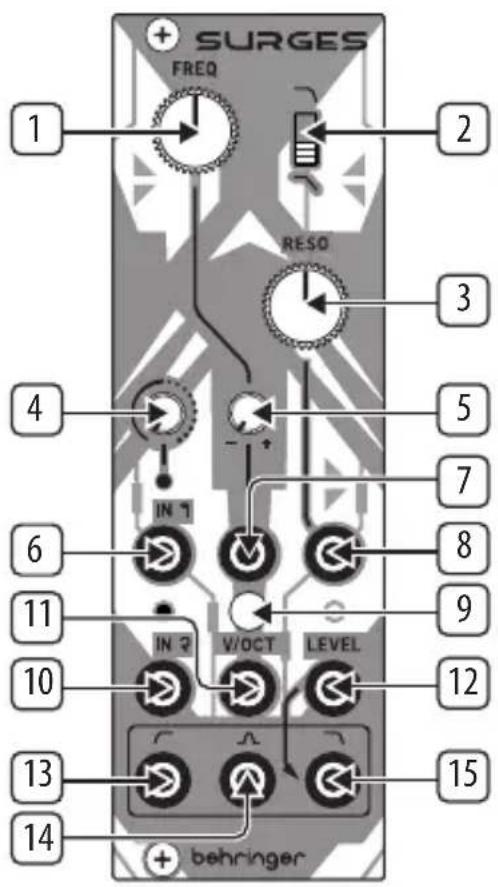

1. FREQ – använd denna kontroll för att ställa in SURGES cutoff-frekvens.
2. SLOPE – använd denna brytare för att ställa in cutoff-sluttningen för lågpass- och bandpassfilter; upp för 24 dB/oktav, ner för 12 dB/oktav.
3. RESO – använd denna kontroll för att ställa in resonansnivån och betona ett band av frekvenser runt cutoff-punkten. Vid extrema inställningar kommer SURGES självsvänga.
4. INPUT 1 GAIN – använd denna kontroll för att ställa in förstärkningen för ingång ett. Högare inställningar kommer att orsaka att signalen överstyrs.
5. FREQ CV ATTENUVERTER – använd denna kontroll för att ställa in nivån och invertera om det behövs, CV för frekvenskontrollen.
6. IN 1 – använd denna 3,5 mm TS-jackkontakt för att mata in en ljudsignal med justerbar nivå/överstyrsning från kontroll
7. LED-lampan ovanför lyser när en signal är närvarande och blir ljusare när förstärkningen ökas.
8. FREQ CV IN – använd denna 3,5 mm TS-jackkontakt för att styra SURGES cutoff-frekvens från en extern CV-källa, via attenuverter 5. Omfånget är -8 V till +8 V.
9. RESO CV IN – använd denna 3,5 mm TS-jackkontakt för att styra SURGES resonansnivå från en extern CV-källa. Omfånget är -8 V till +8 V.

SURGES Kontroller

1. V/OCT CALIBRATION – 0m volt/oktavspårning behöver kalibreras, ta bort detta lock och använd en lämplig skruvmejsel för att justera trimmern nedanför. Observera att detta endast bör utföras av kompetent personal. Se KALIBRERING nedan.
2. IN 2 – använd denna 3,5 mm TS-jackkontakt för att mata in en andra ren signal i SURGES. LED-lampan ovanför lyser om en signal är närvarande. Båda ingångarna kan användas samtidigt.
3. V/OCT – använd denna 3,5 mm TS-jackkontakt för att spåra cutoff-frekvensen vid 1 volt/oktav. Omfånget är -3 V till +7 V.
4. LOW PASS LEVEL – använd denna 3,5 mm TS-jackkontakt för att kontrollera nivån på lågpassutgången från en extern CV-källa. Omfånget är 0 V (ingen utgång) till +5 V (enhet) upp till +7 V (komprimerad). Om ingen extern spänning används, tillämpas +7 V internt.
5. HIGH PASS OUT – använd denna 3,5 mm TS-jackkontakt för att komma åt högpassfiltrets utgång.
6. BAND PASS OUT – använd denna 3,5 mm TS-jackkontakt för att komma åt bandpassfiltrets utgång.
7. LOW PASS OUT – använd denna 3,5 mm TS-jackkontakt för att komma åt lågpassfiltrets utgång.

Alla utgångar kan användas samtidigt.

KALIBRERING

1. Koppla loss alla externa CV-kontroller, förutom ett lämpligt kalibrerat 1 volt/oktav-klaviatur som är ansluten till v/oct-ingången (11).
2. Ställ in Freq-reglaget (1) till ungefär mitten och Reso-reglaget (3) till max.
3. Justera trimmern (9) antingen genom örat eller med hjälp av en stämapparat tills att det spelas noter som är en oktav isär som ger en korrekt stämd oktav-utgång på lågpass-utgången (15).

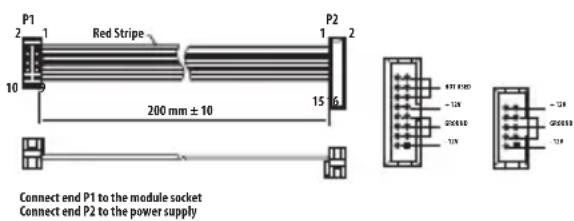

Strömanslutning

Modulen levereras med den strömkabel som krävs för att ansluta till ett vanligt Euroracknätaggregat. Följ dessa steg för att ansluta ström till modulen. Det är lättare att göra dessa anslutningar innan modulen har monterats i ett rackfodral.

1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.

2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet eller rackfodralet. Kontaktdonet har en flik som kommer i linje med springan i uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte har ett nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan på kabeln.

3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har en flik som kommer i linje med uttaget för korrekt orientering.

4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera modulen i ett fodral och slå på strömförsörjningen.

Installation

De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral. Anslut strömkabeln före montering.

Beroende på stativhöljet kan det finnas en serie fasta hål som är åtskilda 2 hk längs höljets längd eller ett spår som gör att enskilda gängade plattor kan glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt positionering av modulen, men varje platta bör placeras i ungefärlig relation till monteringshålen i din modul innan skruvarna fästs.

Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger i linje med en gångad skena eller gångad platta. Fäst skruvarna delvis för att börja, vilket gör det möjligt att justera små positioner medan du justerar dem alla. När den slutliga positionen har fastställts drar du åt skruvarna.

SURGES Sterowanica

SURGES FREQ RESO 1 2 3 4 5 6 7 8 9 10 V/OCT LEVEL 11 IN 1 IN 2 12 13 14 behringer
