MANUALE UTENTE SURGES BEHRINGER

IT Istruzioni di sicurezza importanti

1. Per favore, leggere e seguire tutte le istruzioni.
2. Mantenere l'apparecchio lontano dall'acqua, tranne per i prodotti destinati all'uso all'aperto.
3. Pulire solo con un panno asciutto.
4. Non ostruire alcuna apertura di ventilazione. Installare in conformità alle istruzioni del produttore.
5. Non installare vicino a fonti di calore come termosifoni, bocchette di calore, fornelli o altri apparecchi (compresi gli amplificatori) che producono calore.
6. Utilizzare solo accessori specificati dal produttore.

1. Usare solo carrelli, supporti, treppiedi, staffe o tavoli specificati. Prestare attenzione per evitare il ribaltamento durante lo spostamento della

combinazione carrello/apparecchio.

1. Evitare l'installazione in spazi confinati come librerie.

2. Non posizionare vicino a fonti di fiamma nude, come candele accese.

3. Intervallo di temperatura di funzionamento da 5° a 45°C (41° a 113°F).

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community.musictribe.com/pages/support#warranty.

1. FREQ – utilizza questo controllo per impostare la frequenza di taglio di SURGES.
2. SLOPE – utilizza questo interruttore per impostare la pendenza di taglio per i filtri passa basso e passa banda; su per 24 dB/octave, giù per 12 dB/octave.
3. RESO – utilizza questo controllo per impostare il livello di risonanza, enfatizzando una banda di frequenze intorno al punto di taglio. Con impostazioni estreme, SURGES si autoterminerà.
4. INPUT 1 GAIN – utilizza questo controllo per impostare il guadagno per l'ingresso uno. Impostazioni più alte causeranno il sovraccarico del segnale.
5. FREQ CV ATTENUVERTER – utilizza questo controllo per impostare il livello e, se necessario, invertire il CV di controllo della frequenza.
6. IN 1 – utilizza questo connettore jack TS da 3,5 mm per inserire un segnale audio con livello regolabile/sovralimentazione dal controllo 4. L'LED sopra si illuminerà quando è presente un segnale e diventerà più luminoso all'aumentare del guadagno.
7. FREQ CV IN – utilizza questo connettore jack TS da 3,5 mm per controllare la frequenza di taglio di SURGES da una fonte CV esterna, tramite l'attenuatore 5. Il range è -8 V a +8 V.
8. RESO CV IN – utilizza questo connettore jack TS da 3,5 mm per controllare il livello di risonanza di SURGES da una fonte CV esterna. Il range è -8 V a +8 V.

SURGES Controlli

1. V/OCT CALIBRATION – se è necessaria la calibrazione del tracciamento volt/octave, rimuovi questa copertura e utilizza un cacciavite adatto per regolare il trimmer sottostante. Si prega di notare che ciò dovrebbe essere eseguito solo da personale competente. Vedi CALIBRAZIONE sotto.
2. IN 2 – utilizza questo connettore jack TS da 3,5 mm per inserire un secondo segnale pulito in SURGES. L'LED sopra si illuminerà se è presente un segnale. Entrambi gli ingressi possono essere utilizzati contemporaneamente.
3. V/OCT – utilizza questo connettore jack TS da 3,5 mm per seguire la frequenza di taglio a 1 volt/octave. Il range è -3 V a +7 V.
4. LOW PASS LEVEL – utilizza questo connettore jack TS per controllare il livello dell'uscita passa basso da una fonte CV esterna. Il range è da 0 V (nessuna uscita) a +5 V (unità) fino a +7 V (compresso). Se non viene utilizzata tensione esterna, +7 V viene applicato internamente.
5. HIGH PASS OUT – utilizza questo connettore jack TS per accedere all'uscita del filtro passa alto.
6. BAND PASS OUT – utilizza questo connettore jack TS per accedere all'uscita del filtro passa banda.
7. LOW PASS OUT – utilizza questo connettore jack TS per accedere all'uscita del filtro passa basso.

Tutte le uscite possono essere utilizzate contemporaneamente.

CALIBRAZIONE

1. Scollegare tutti i controlli esterni CV, ad eccezione di una tastiera calibrata adeguata da 1 volt/ottava collegata all'ingresso V/OCT (11).
2. Impostare il controllo Freq (1) circa a metà e il controllo Reso (3) al massimo.
3. O a orecchio, o utilizzando un accordatore, regolare il trimmer (9) fino a quando la riproduzione di note distanti un'ottava produce un'uscita di ottava correttamente intonata sull'uscita passa basso (15).

Connessione di Alimentazione

P1 2 1 Red Stripe 10 200 mm ± 10 15 16 P2 1 2

Il modulo viene fornito con il cavo di alimentazione necessario per il collegamento a un sistema di alimentazione Eurorack standard. Seguire questi passaggi per collegare l'alimentazione al modulo. È più facile effettuare questi collegamenti prima che il modulo sia stato montato in un case rack.

1. Spegnere l'alimentatore o il case del rack e scollegare il cavo di alimentazione.

2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa sull'alimentatore o sulla custodia del rack. Il connettore ha una linguetta che si allineerà con lo spazio nella presa, quindi non può essere inserito in modo errato. Se l'alimentatore non dispone di una presa con chiave, assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa sul cavo.

3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore ha una linguetta che si allineerà con la presa per un corretto orientamento.

4. Dopo che entrambe le estremità del cavo di alimentazione sono state fissate saldamente, è possibile montare il modulo in una custodia e accendere l'alimentatore.

Installazione

Le viti necessarie sono incluse con il modulo per il montaggio in una custodia Eurorack. Collegare il cavo di alimentazione prima del montaggio.

A seconda del case del rack, potrebbero esserci una serie di fori fissi distanziati di 2 HP l'uno dall'altro lungo la lunghezza del case, o un binario che consente alle singole piastre filettate di scorrere lungo la lunghezza del case. Le piastre filettate a movimento libero consentono un posizionamento preciso del modulo, ma ciascuna piastra deve essere posizionata in relazione approssimativa con i fori di montaggio nel modulo prima di fissare le viti.

Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di montaggio sia allineato con una guida filettata o una piastra filettata. Attacca le viti in parte per iniziare, il che consentirà piccoli aggiustamenti al posizionamento mentre le fai allineare tutte. Dopo aver stabilito la posizione finale, serrare le viti.

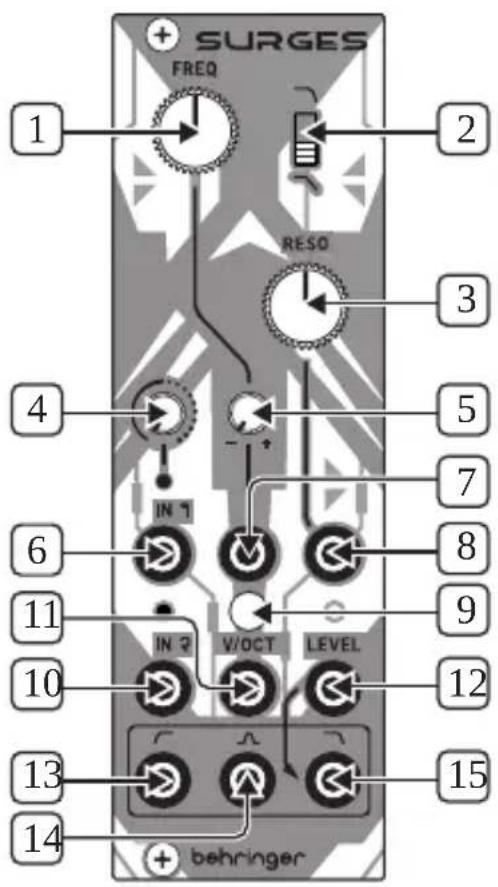

SURGES Bediening

SURGES FREQ RESO 1 2 3 4 5 6 7 8 9 10 V/OCT LEVEL 11 IN ? 12 13 14 behringer
