下载您的设备说明 键盘 免费PDF格式！查找您的手册 SURGES - BEHRINGER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 SURGES 品牌 BEHRINGER.
用户手册 SURGES BEHRINGER
- 请阅读, 保存, 遵守所有的说明, 注意所有的警示。
- 请勿在靠近水的地方使用本产品。
- 请用干布清洁本产品。
- 请只使用厂家指定的附属设备和配件。不要堵塞任何通风口。按照制造商的说明进行安装。
-
请只使用厂家指定的或随货销售的手推车,架子,三角架,支架和桌子。若使用手推车来搬运设备,请注意安全放置设备,以避免手推车和设备倾倒而受伤。
-
请勿安装在密闭空间, 如书柜或类似装置。
-
请勿将本产品安装在热源附近, 如暖气片, 炉子或其它产生热量的设备 (包括功放器)。产品上不要放置裸露的火焰源, 如点燃的蜡烛。
-
如果液体流入或异物落入设备内, 设备遭雨淋或受潮, 设备不能正常运作或被摔坏等, 设备受损需进行维修时, 所有维修均须由合格的维修人员进行维修。
法律声明
对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失, Music Tribe 不负任何责任。技术参数和外观若有更改, 恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2024 版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关信息, 请登陆 community.musictribe.com/pages/support#warranty 网站查看完整的详细信息。

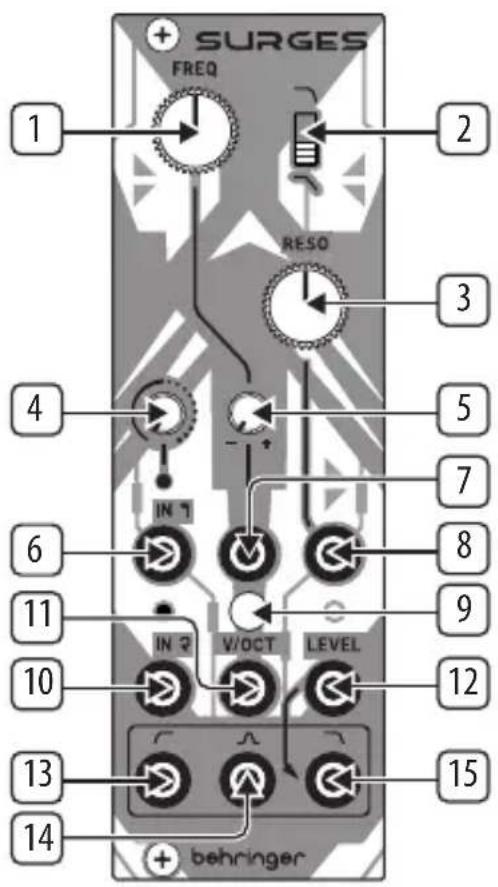

SURGES Controls
EN Controls
- FREQ – 使用此控制设置 SURGES 截止频率。
- SLOPE – 使用此开关设置低通和带通滤波器的截止斜率; 向上为 24 dB/八度, 向下为 12 dB/八度。
- RESO – 使用此控制设置谐振级别, 强调截止点周围的一段频率带。在极端设置下, SURGES 将自振。
- INPUT 1 GAIN – 使用此控制设置输入一的增益。较高的设置将导致信号被过度驱动。
- FREQ CV ATTENUVERTER – 使用此控制设置电压控制频率的级别, 并在需要时进行反转。
- IN1-使用此3.5毫米TS插孔输入可通过控制4调整电平/过载的音频信号。上方的LED在有信号时亮起，并随着增益的增加而变得更亮。
- FREQ CV IN – 使用此 3.5 毫米 TS 插孔通过衰减器 5 从外部 CV 源控制 SURGES 的截止频率。范围是 -8 V 至 +8 V。
- RESO CV IN – 使用此 3.5 毫米 TS 插孔通过外部 CV 源控制 SURGES 的谐振级别。范围是 -8 V 至 +8 V。
- V/OCT CALIBRATION – 如果需要校准电压/八度跟踪, 请移除此盖板, 并使用适当的螺丝刀调整下面的微调器。请注意, 这应仅由熟练人员执行。参见下方的校准说明。
SURGES 控制
- IN2-使用此3.5毫米TS插孔将第二个干净信号输入SURGES。上方的LED在有信号时亮起。两个输入可以同时使用。
- V/OCT - 使用此 3.5 毫米 TS 插孔跟踪 1 伏/八度的截止频率。范围是 -3 V 至 +7 V。
- LOW PASS LEVEL – 使用此 3.5 毫米 TS 插孔控制外部 CV 源的低通输出的电平。范围是 0 V (无输出) 通过 +5 V 单元) 至 +7 V (压缩)。如果没有使用外部电压，则内部应用 +7 V。
- HIGH PASS OUT – 使用此 3.5 毫米 TS 插孔访问高通滤波器的输出
- BAND PASS OUT - 使用此 3.5 毫米 TS 插孔访问带通滤波器的输出。
- LOW PASS OUT – 使用此 3.5 毫米 TS 插孔访问低通滤波器的输出。
所有输出可以同时使用。
校准
- 断开除连接到 V/OCT 输入 (1) 的适当校准的 1 伏/八度键盘之外的所有外部 CV 控制器。
- 将 Freq 控制 1) 设置为大致处于中间位置, 将 Reso 控制 3) 设置为最大。
- 通过耳朵或使用调音器, 调整微调器 ( ) 直到演奏相隔一个八度的音符在低通输出 (5) 上产生正确调音的八度输出。
电源连接
| P1 | Red Stripe | P2 | ||
| 2 | 1 | 1 | 2 | |
| 10 | 9 | 200 mm ± 10 | 15 16 | -127 -128 -129 |
该模块配备了连接到标准 Eurorack 电源系统所需的电源线。按照这些步骤将模块连接到您的 Eurorack 案例。
- 关闭电源或机架外壳电源并断开电源电缆。
- 将电源线上的16针连接器插入电源或机架盒上的插座中。连接器有一个选项卡，该选项卡将与插座中的间隙对齐，因此不能错误地插入该选项卡。如果电源没有钥匙插座，请务必将引脚1（12V）定向到电缆上的红色条纹上。
- 将 10 针连接器插入模块背面的插座中。连接器有一个选项卡, 该选项卡将与插座对齐以获得正确的方向。
- 电源线的两端牢固连接后, 您可以在情况下安装模块并打开电源。
安装
必要的螺丝包含在用于安装在欧洲拉克箱中的模块中。安装前连接电源线。
根据机架外壳的不同, 可能会有一系列固定孔, 沿着机箱的长度间隔 2 HP, 或允许单个螺纹板沿外壳长度滑动的轨道。自由移动的螺纹板允许模块的精确定位, 但在连接螺丝之前, 每个板应定位在与模块安装孔的大致关系中。
将模块与 Eurorack 导轨对立, 以便每个安装孔与螺纹导轨或螺纹板对齐。将螺丝部分连接以开始, 这将允许在调整它们时对定位进行小调整。确定最终位置后, 拧紧螺丝。
CN
Specifications
| 输入 | |
| 音频输入1 | 3.5 mm TS插孔,阻抗100kΩ |
| 音频输入2 | 3.5 mm TS插孔,阻抗100kΩ |
| 频率简历 | 3.5 mm TS插孔,范围-8V至+8V |
| 共振简历 | 3.5 mm TS插孔,范围-8V至+8V |
| 伏特/倍频程 | 3.5 mm TS插孔,范围-3V至+7V |
| LPF输出电平 | 3.5 mm TS插孔范围0V至+7V |
| 输出 | |
| 高通滤波器 | 3.5毫米TS插孔,阻抗1kΩ |
| 带通滤波器 | 3.5毫米TS插孔,阻抗1kΩ |
| 低通滤波器 | 3.5毫米TS插孔,阻抗1kΩ |
| 控制 | |
| 控制 | 频率 |
| 共鸣 | |
| 频率CV衰减器 | |
| 输入1增益 | |
| 开关过滤器斜率 | |
| 电源要求 | |
| 电源 欧式机架 | |
| 电流消耗 | +12V和-12V电源轨上均为35mA |
| 物理的 | |
| 工作温度 | 5°C-45°C(41°F-113°F) |
| 尺寸高×宽×深) | 129×40×41mm(5.06×1.59×1.62") |
| 机架单元 | 8HP |
| 重量 | 0.19lb |
