DE Wichtige Sicherheitshinweise

1. Bitte lesen Sie alle Anweisungen sorgfältig durch und befolgen Sie diese.
2. Halten Sie das Gerät von Wasser fern, außer für Produkte, die für den Außeneinsatz vorgesehen sind.
3. Reinigen Sie es nur mit einem trockenen Tuch.
4. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie gemäß den Anweisungen des Herstellers.
5. Installieren Sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
6. Verwenden Sie nur Zubehörteile, die vom Hersteller angegeben sind.

1. Verwenden Sie nur spezifizierte Wagen, Ständer, Stative, Halterungen oder Tische. Achten Sie darauf, beim Bewegen der Wagen-Geräte-Kombination ein Umkippen zu vermeiden.

2. Vermeiden Sie die Installation in beengten Räumen wie Bücherregalen.

3. Nicht in der Nähe von offenen Flammenquellen platzieren, wie brennende Kerzen.
4. Betriebstem-peraturbereich von 5° bis 45°C (41° bis 113°F).

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community. musictribe.com/pages/support#warranty.

1. FREQ – verwenden Sie diese Steuerung, um die SURGES-Cutoff-Frequenz einzustellen.
2. SLOPE – verwenden Sie diesen Schalter, um die Cutoff-Steilheit für die Tiefpass- und Bandpassfilter einzustellen; hoch für 24 dB/Oktave, runter für 12 dB/Oktave.
3. RESO – verwenden Sie diese Steuerung, um den Resonanzpegel einzustellen und eine Bandbreite von Frequenzen um den Cutoff-Punkt zu betonen. Bei extremen Einstellungen wird SURGES selbstoszillieren.
4. INPUT 1 GAIN – verwenden Sie diese Steuerung, um den Eingangspegel für Eingang eins einzustellen. Höhere Einstellungen führen zu einer Übersteuerung des Signals.
5. FREQ CV ATTENUVERTER – verwenden Sie diese Steuerung, um den Pegel des Frequenz-CV einzustellen und bei Bedarf zu invertieren.
6. IN 1 – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um ein Audiosignal mit einstellbarem Pegel/Übersteuerung von Steuerung 4 einzugeben. Die LED oben leuchtet auf, wenn ein Signal vorhanden ist, und wird heller, wenn der Pegel erhöht wird.
7. FREQ CV IN – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um die SURGES-Cutoff-Frequenz von einer externen CV-Quelle aus über den Attenuverter 5 zu steuern. Der Bereich beträgt -8 V bis +8 V.
8. RESO CV IN – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um den Resonanzpegel von SURGES von einer externen CV-Quelle aus zu steuern. Der Bereich beträgt -8 V bis +8 V.

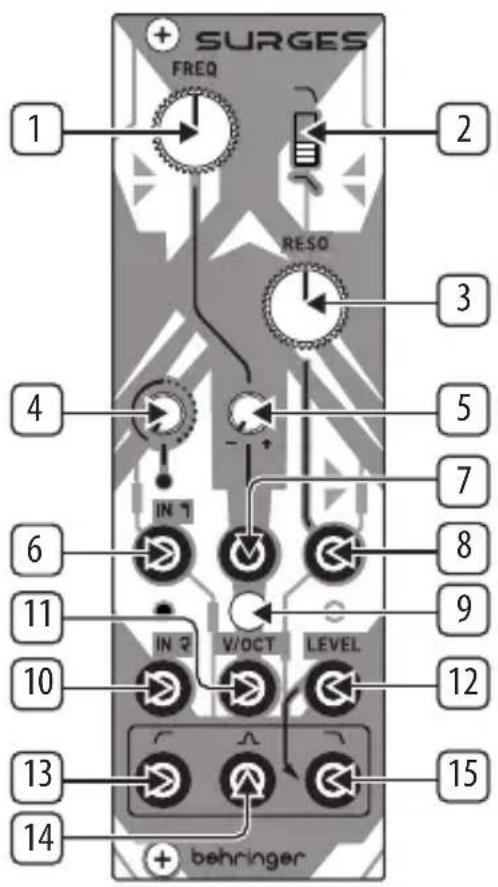

SURGES Bedienelemente

1. V/OCT CALIBRATION – Wenn die Volt/Oktav-Verfolgung kalibriert werden muss, entfernen Sie diese Abdeckung und verwenden Sie einen geeigneten Schraubendreher, um den Trimmer darunter einzustellen. Beachten Sie, dass dies nur von kompetentem Personal durchgeführt werden sollte. Siehe KALIBRIERUNG unten.

2. IN 2 – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um ein zweites, sauberes Signal in die SURGES einzugeben. Die LED oben leuchtet auf, wenn ein Signal vorhanden ist. Beide Eingänge können gleichzeitig verwendet werden.

3. V/OCT – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um die Cutoff-Frequenz mit 1 V/Oktave zu verfolgen. Der Bereich beträgt -3 V bis +7 V.

4. LOW PASS LEVEL – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um den Pegel des Tiefpassausgangs von einer externen CV-Quelle zu steuern. Der Bereich geht von 0 V (kein Ausgang) über +5 V (Einheit) bis +7 V (komprimiert). Wenn keine externe Spannung verwendet wird, werden intern +7 V angewendet.

5. HIGH PASS OUT – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um auf den Ausgang des Hochpassfilters zuzugreifen.

6. BAND PASS OUT – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um auf den Ausgang des Bandpassfilters zuzugreifen.

7. LOW PASS OUT – verwenden Sie diese 3,5-mm-TS-Klinkenbuchse, um auf den Ausgang des Tiefpassfilters zuzugreifen.

Alle Ausgänge können gleichzeitig verwendet werden.

KALIBRIERUNG

1. Trennen Sie alle externen CV-Steuerungen, außer einem geeigneten kalibrierten 1 Volt/Oktave-Keyboard, das mit dem V/OCT-Eingang (11) verbunden ist.
2. Stellen Sie die Freq-Regelung (1) auf etwa die Mitte und die Reso-Regelung (3) auf das Maximum ein.
3. Einstellung entweder nach Gehör oder mit einem Stimmgerät den Trimmer (9) so einstellen, dass beim Spielen von Noten, die eine Oktave voneinander entfernt sind, eine korrekt gestimmte Oktav-Ausgabe am Tiefpass-Ausgang (15) erzeugt wird.

Netzanschluss

Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-Stromversorgungssystem geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen herzustellen, bevor das Modul in ein Rackgehäuse eingebaut wurde.

1. Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das Netzkabel ab.

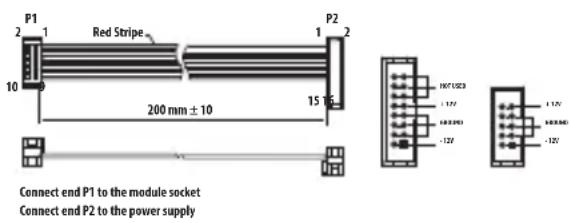

2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss verfügt über eine Lasche, die an der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingesetzt werden kann. Wenn das Netzteil

keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.

1. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls. Der Anschluss verfügt über eine Lasche, die zur korrekten Ausrichtung an der Buchse ausgerichtet wird.
2. Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie das Modul in einem Gehäuse montieren und die Stromversorgung einschalten.

Installation

Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack-Gehäuse enthalten. Schließen Sie das Netzkabel vor der Montage an.

Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben, die entlang der Länge des Gehäuses 2 PS voneinander entfernt sind, oder eine Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses gleiten können. Die frei beweglichen Gewindeplatten ermöglichen eine präzise Positionierung des Moduls. Jede Platte sollte jedoch in der ungefähren Beziehung zu den Befestigungslöchern in Ihrem Modul positioniert werden, bevor Sie die Schrauben anbringen.

Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der Befestigungslöcher mit einer Gewindeschiene oder einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch können Sie die Position geringfügig anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige Position festgelegt wurde.

SURGES Controles

SURGES FREQ 1 2 RESO 3 4 5 6 7 8 9 10 V/OCT LEVEL 11 IN R IN R 12 13 behringer 14
