INSTRUKCJA OBSŁUGI SURGES BEHRINGER

PL Ważne informacje o bezpieczeństwie

1. Proszę przeczytać i ścisłe przestrzegać wszystkich instrukcji.
2. Trzymaj urządzenie z dala od wody, z wyjątkiem produktów przeznaczonych do użytku na zewnątrz.
3. Czyść tylko suchą szmatką.
4. Nie blokuj żadnych otworów wentylacyjnych. Instaluj zgodnie z instrukcjami producenta.
5. Nie instaluj w pobliżu źródeł ciepła, takich jak grzejniki, rejestratory ciepła, kuchenki lub inne urządzenia (w tym wzmacniacze), które generują ciepło.
6. Używaj tylko akcesoriów określonych przez producenta.

1. Używaj tylko określonych wózków, stojaków, statywów, uchwytów lub stołów. Uważaj, aby zapobiec przewróceniu się wózka/aparatu podczas przemieszczania.

2. Unikaj instalacji w ciasnych miejscach, takich jak regały na książki.

3. Nie umieszczaj w pobliżu źródeł otwartego ognia, takich jak zapalone świeczki.

4. Zakres temperatury pracy od 5° do 45°C (41° do 113°F).

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotografii lub oświadczeniu zawartym w niniejszym dokumencie. Specyfikacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Wszystkie prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem community. musictribe.com/pages/support#warranty.

JP 安全指示

1. FREQ – użyj tego sterowania, aby ustawić częstotliwość odcinania SURGES.
2. SLOPE – użyj tego przełącznika, aby ustawić nachylenie odcinania dla filtrów dolnoprzepustowych i pasmowych; do góry na 24 dB/oktawę, do dołu na 12 dB/oktawę.
3. RESO – użyj tego sterowania, aby ustawić poziom rezonansu, podkreślając pasmo częstotliwości wokół punktu odcinania. Przy skrajnych ustawieniach SURGES będą samowzbudzać się.
4. INPUT 1 GAIN — użyj tego sterowania, aby ustawić wzmacnianie dla wejścia jeden. Wyższe ustawienia spowodują przesterowanie sygnału.
5. FREQ CV ATTENUVERTER – użyj tego sterowania, aby ustawić poziom i, jeśli to konieczne, odwrócić CV kontroli częstotliwości.
6. IN 1 — użyj tego gniazda 3,5 mm TS, aby wprowadzić sygnał audio o regulowanym poziomie/przesterowaniu z kontrolki 4. Dioda LED powyżej zaświeci się, gdy sygnał jest obecny i będzie jaśniejsza w miarę zwiększania wzmacniania.
7. FREQ CV IN – użyj tego gniazda 3,5 mm TS, aby kontrolować częstotliwość odcinania SURGES z zewnętrznego źródła CV, za pośrednictwem attenuvertera 5. Zakres to -8 V do +8 V.
8. RESO CV IN – użyj tego gniazda 3,5 mm TS, aby kontrolować poziom rezonansu SURGES z zewnętrznego źródła CV. Zakres to -8 V do +8 V.

SURGES Sterowanica

1. V/OCT CALIBRATION – Jeśli konieczna jest kalibracja śledzenia wolt/oct, usuń tę pokrywę i użyj odpowiedniego śrubokrętu do regulacji trimmera poniżej. Należy pamiętać, że powinno to być wykonywane tylko przez kompetentny personel. Patrz KALIBRACJA poniżej.

2. IN 2 – użyj tego gniazda 3,5 mm TS, aby wprowadzić drugi, czysty sygnał do SURGES. Dioda LED powyżej zapali się, jeśli sygnał jest obecny. Oba wejścia można używać jednocześnie.

3. V/OCT – użyj tego gniazda 3,5 mm TS, aby śledzić częstotliwość odcinania na 1 wolt/oktawę. Zakres to -3 V do +7 V.

4. LOW PASS LEVEL – użyj tego gniazda 3,5 mm TS, aby kontrolować poziom wyjścia dolnoprzepustowego z zewnętrznego źródła CV. Zakres to od 0 V (brak wyjścia), przez +5 V (jednostka), do +7 V (skompresowane). Jeśli nie używa się napięcia zewnętrznego, wewnętrznie przyjmuje się +7 V.

5. HIGH PASS OUT – użyj tego gniazda 3,5 mm TS, aby uzyskać dostęp do wyjścia filtra górnoprzepustowego.

6. BAND PASS OUT – użyj tego gniazda 3,5 mm TS, aby uzyskać dostęp do wyjścia filtra pasmowego.

7. LOW PASS OUT – użyj tego gniazda 3,5 mm TS, aby uzyskać dostęp do wyjścia filtra dolnoprzepustowego.

Wszystkie wyjścia można używać jednocześnie.

KALIBRACJA

1. Odłącz wszystkie zewnętrzne regulacje CV, z wyjątkiem odpowiedniego, skalibrowanego klawiatury o zakresie 1 wolt/oktawa, podłączonej do wejścia V/OCT (11).
2. Ustaw regulację Freq (1) na około połowie zakresu, a regulację Reso (3) na maksymalny.
3. Nastaw potencjometr (9) albo słuchowo, albo za pomocą stroik, dopóki granie dźwięków oddzielonych o oktawę nie wyda poprawnie ustawionego dźwięku w oktawie na wyjściu dolnoprzepustowym (15).

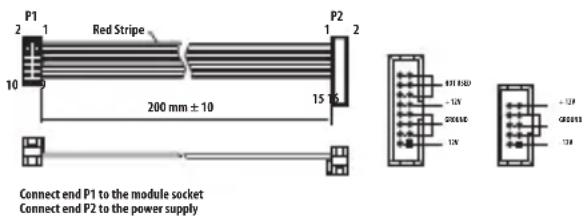

Podłączenie Zasilania

P1 2 1 Red Stripe 10 200 mm ± 10 15 16 P2 1 2 631 RBD -12V 200000 12V +32V G82013 13V Connect end P1 to the module socket Connect end P2 to the power supply

Do modułu dołączony jest wymagany kabel zasilający do podłączenia do standardowego systemu zasilania Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed zamontowaniem modułu w obudowie rack.

1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.

2. Wóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szafie typu rack. Złącze ma wypustkę, która będzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma gniazda z kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.

3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie wyrównana z gniazdem, aby zapewnić prawidłową orientację.

4. Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.

Instalacja

Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.

W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej długości obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy. Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być ustawiona w przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.

Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.

SURGES コントロール

1 2
3
4 5
7
6 8
11 9
10 12
13 15
14

JP コントロール
