用户手册 GRIND BEHRINGER

产品输出端子带有此标志表示此端子具有大电流，存在触电危险。仅限使用带有1/4"TS或扭锁式插头的高品质专业扬声器线。与这些端子连接的外部导线需要由经过指导的人员来安装和使用厂家提供的导线或指定的导线。

此标志提醒您， 产品内存在未 绝缘的危险电压，有触电 危险。

此标志提醒您查阅所附的重要的使用及维修说明。请阅读有关手册。

小心 为避免着火或触电危险,请勿将此产品置于雨淋或潮湿中。此产品也不可受液体滴溅,盛有液体的容器也不可置于其上,如花瓶等。

小心 维修说明仅是给合格的专业维修人员使用的。为避免触电危险，除了使用说明书提到的以外，请勿进行任何其他维修。所有维修均

须由合格的专业人员进行操作。

1. 请阅读, 保存, 遵守所有的说明, 注意所有的警示。

2. 请勿在靠近水的地方使用本产品。

3. 请用干布清洁本产品。

4. 请勿堵塞通风孔，安装本产品时请遵照厂家的说明，通风孔不要覆盖诸如报纸，桌布和窗帘等物品而妨碍通风。

5. 请勿将本产品安装在热源附近, 如暖气片, 炉子或其它产生热量的设备 (包括功放器)。产品上不要放置裸露的火焰源, 如点燃的蜡烛。

6. 如果产品附带接地插头,请勿移除接地插头的安全装置,接地插头是由火线和零线两个插片及一个接地插片构成。如随货提供的插头不适合您的插座,请找电工更换一个合适的插座。

7. 妥善保护电源线，使其不被践踏或刺破，尤其注意电源插头，多用途插座接设备连接处。

8. 请只使用厂家指定的附属设备和配件。

1. 请只使用厂家指定的或随货销售的手推车

架子，三角架，支架和桌子等。若使用手推车来

搬运设备，请注意安全放置设备，以避免手推车和设备倾倒而受伤。

1. 遇闪电雷鸣或长期不使用本设备时, 请拔出电源插头。

2. 如果电源线或电源插头受损, 液体流入或异物落入设备内, 设备遭雨淋或受潮, 设备不能正常运作或被摔坏等, 设备受损需进行维修时, 所有维修均须由合格的维修人员进行维修。

3. 如果产品附带接地插头, 本产品应当连接到带保护接地连接的电网电源输出插座上, 确保连接电源时一定有可靠的接地保护。

4. 若电源插头或器具耦合器用作为断路装置，应当保证它们处于随时可方便操作状态。

1. 本产品仅适合用于海拔2000米以下和非热带气候条件下的地区。

法律声明

对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失，Music Tribe 不负任何责任。技术参数和外观若有更改，恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2024 版权所有。

保修条款

有关音乐集团保修的适用条款及其它相关信息，请登陆 community. musictribe.com/support 网站查看完整的详细信息。

20 21GRNDStart Guide

GRIND Hook-up

EN Step 1: Hook-Up

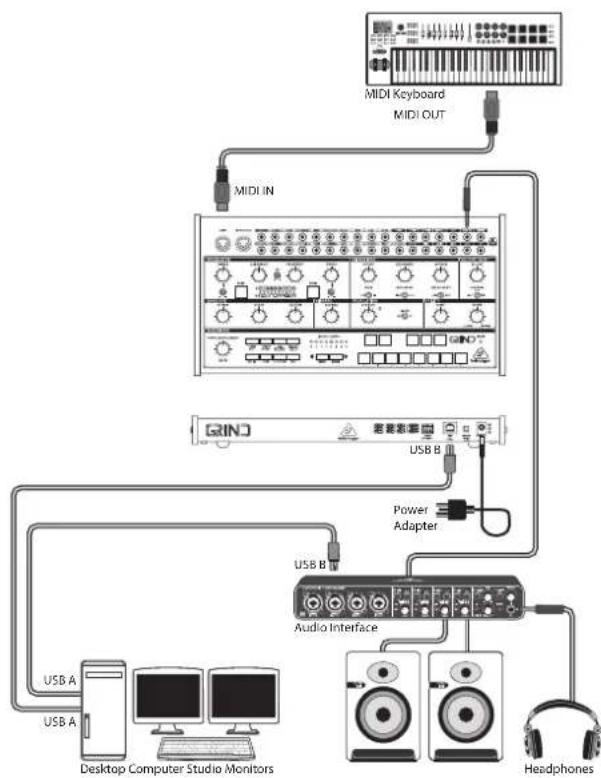

Studio System

EN

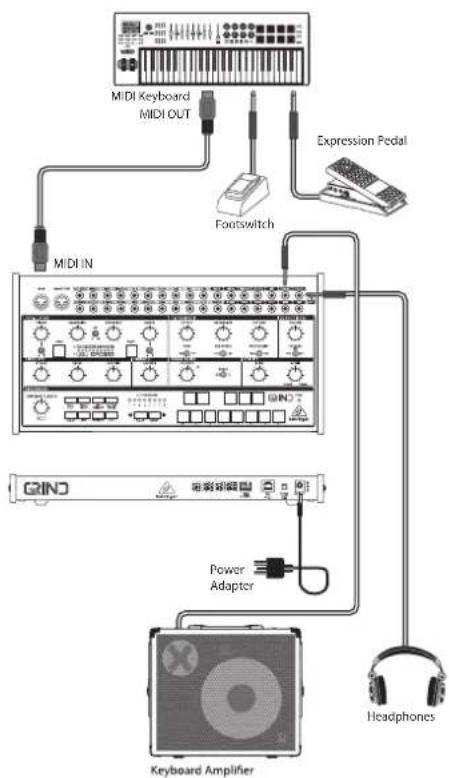

Band / Practice System

22 23GRUNDStart Guide

GRIND Hook-up

EN Step 1: Hook-Up

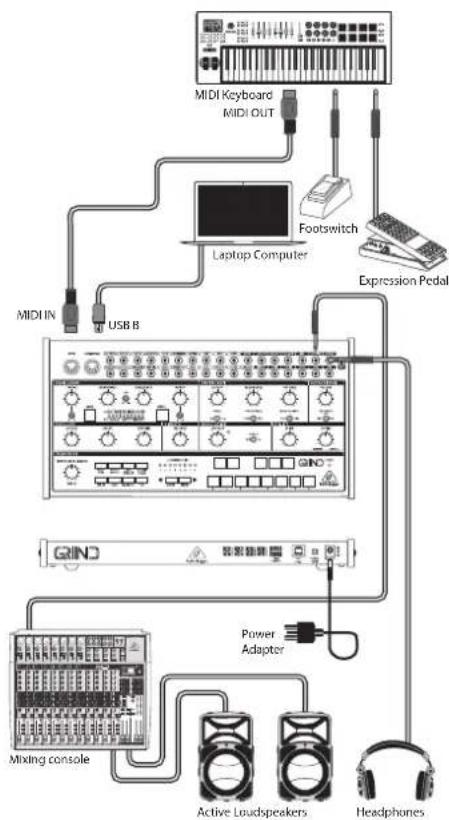

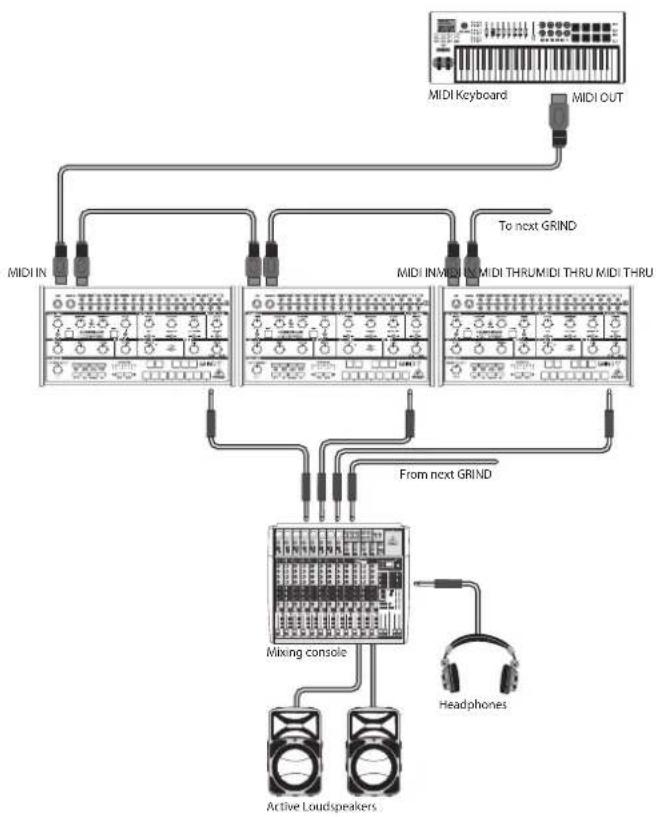

Live System Poly Chain System

EN

24 25GRUNDStart Guide

GRIND Controls

EN Step 2: Controls

振荡器(VCO)部分	过滤器(VCF)部分
1. TIMBRE KNOB(音色旋钮)-功能因所选型号而异,但通常从较暗的内容扫描到较亮的内容。	默认VCF输入是VCO的输出1。CUTOFF(截止)-调整滤波器的截止频率。
2. TIMBRE.CV LEVEL(音色CV电平)-衰减在音色CV输入端接收到的电压。如果CV输入未打接,并且在Trig输入端接收到信号,则此旋钮将控制来自内部包络发生器的调制量。	MODE(模式)-从低通、高通或LPG中选择VCF过滤器类型。
	RESONANCE(谐振)-调整截止频率下给予信号的增强量。
3. BANK BUTTON(银行按钮)-在银行A、14.银行B和银行C模型之间切换。	MOD SOURCE(MOD源)-从包络发生器或LFO中选择VCF的调制源
4. MODEL LEDs(型号LED)-通过组A的红色LED、组B的绿色LED或组C的黄色LED指示当前型号。	VCF MOD-调整VCF调制的深度。MOD POLARITY(MOD极性)-选择VCF调制的极性。
5. MODEL BUTTON(模型按钮)-滚动浏览当前活动库中的可用模型。	输出(VCA)部分
6. HARMONICS KNOB(谐波旋钮)-功能因所选型号而异,但通常会调整频率扩展或音调平衡。	VOLUME(音量)-调整整体合成器输出电平。
	VCA MODE(VCA模式)-选择包络,VCA由包络调制。在ON位置,VCA输出是最后一个播放的键,与包络无关。选择LPG以将VCA替换为低通门。
7. FM CV LEVEL(FM CV电平)-衰减在FM CV输入端接收的电压。
8. FREQUENCY KNOB(频率旋钮)-覆盖信封部分8个八度音程,但可以缩小到14个半音。	ATTACK(攻击)-控制按下按键后达到最高级别所需的时间。
9. MORPH KNOB(MORPH旋钮)-功能因所选型号而异,但通常控制字符。	DECAY(衰减)-控制从当前水平衰减到最小值所需的时间。
10. MORPH CV LEVEL(变形CV电平)-衰减在变形CV输入端接收到的电压。如果CV输入未打接,并且在Trig输入端接收到信号,则此旋钮将控制来自内部包络发生器的调制量。	SUSTAIN-控制在达到攻击时间后维持的包络水平。

颤音部分

1. VIBRATO (颤音) - 控制振荡器的调制量，默认情况下，这控制来自LFO的频率调制电平。

调制部分

1. LFO RATE (LFO 速率) - 调整低频振荡器的频率。指示灯将以 LFO 速率闪烁。

2. SHAPE (形状) - 从方波或三角波中选择 LFO 波形。

实用部分

1. GLIDE - 调整键盘上音符之间的滑行时间 (Portamento)。如果按住 SHIFT, 则旋钮也会在音序器操作期间调整“棘轮”。

2. VC MIX (VC 混音) - 将 VC 混音从 LO/Mix 1 调整为 HI/Mix 2。这种控制需要跳线才能工作，因为它位于内部合成器信号路径之外。

音序器部分

1. TEMPO/GATE, LENGTH (速度 / 门长度) - 当时钟源设置为内部时，这将控制音序器和 ARP 速度。如果使用 USB 或 MIDI 时钟，它还控制时钟分度的值。在步骤编辑期间，它控制浇口长度。如果按住 SHIFT 并播放音序器，则它也会调整摆动。如果按住 SHIFT 并播放 ARP，则它还会调整 ARP 门长。

2. HOLD/REST (保持/静止) - 在模式播放期间, 这允许您保持当前步骤。在步骤编辑期间, 它允许您进入休息时间。在 ARP 模式下, 它允许您进入/退出 ARP 保持模式。在键盘使用过程中, 它允许您按住按键。连接到 HOLD 输入的脚踏开关也将执行此操作。

3. RESET/ACCENT (重置/ACCENT) - 在播放期间, 这允许您将模式重置回步骤 1。 在步骤编辑期间, 您可以向步骤添加重音。

4. ARP (SET END) (ARP (设置结束)) - 在 ARP 模式下, 将使用 GRIND 的 13 个键盘开关根据持有的音符播放录音。双击 ARP, 或按 HOLD 和 ARP, 以演奏并按住琶音。在 Sequencer 模式下, 同时按 SHIFT 和 SET END, 然后按 STEP 开关, 将使该步长成为当前模式的结束。

5. PATTERN BANK (模式(银行)) - 此按钮用于访问当前模式或银行编号, 如下所示:

模式: 按模式, 8个位置 LED 中的一个将显示当前模式编号 (从 1 到 8), 要更改为不同的图案编号, 请按住“模式”按钮并按任何“步进”按钮 (到 8) 或按 增加图案编号。

银行: 按 SHIFT 和模式, 8 个位置 LED 中的一个将显示当前银行编号 从 1 到 8), 要更改为不同的银行编号, 请按住 SHIFT 和 BANK, 然后按任意 STEP 按钮 1 到 8) 或按 增加银行编号。

1. OCTAVE/LOCATION (八度/位置) - 这些多色 LED 显示各种细节,例如八度、图案编号、银行编号、当前页面和门长。

1. KEYBOARD/STEP SWITCHES (键盘/步进开关) - 这些多功能开关允许您查看和选择单个模式步骤、选择模式编号、选择模式库。它们在记录模式期间用于显示当前步骤。活动步骤由稳定的红色LED照亮，当前步骤闪烁红色。

这些开关布置为 13 音符键盘。可以通过按下 开关上下移动倍频程，一排 8 个 LED 将显示当前倍频程。这些开关用于控制音序器编辑以及瑟音器操作。

1. SHIFT - 用于访问其他一些音序器控件的辅助功能,例如 SET END、BANK、SWING、KYDB 和 STEP。同时按住 SHIFT 和另一个开关。例如,SHIFT + 模式 BANK)将在定位器 LED 中显示当前的 BANK 编号。

2. PAGE - 每个图案的长度最多可以达到 32 步。此开关允许您显示 4 页中的每一页，每页 8 个步骤。位置 LED 1 到 4 显示您所在的页面。如果正在播放模式，STEP LED 将显示当前页面上使用的步骤。

3. PLAY/STOP (播放/停止) - 开始或停止模式的播放。如果同时按住 SHIFT, 则这是模式保存过程的开始。

4. REC - 按此键开始录制新模式。在模式保存过程中，这也与 SHIFT 一起使用。

5. KYBD - 按 SHIFT + KYBD 将音序器更改为键盘模式。按下可更改 13 音符键盘八度。

6. STEP (步进) - 按 SHIFT + 步进将音序器更改为步进模式。按下可更改 13 音符键盘八度。

7. POWER (电源) - 表示已向设备供电且后面板电源开关已打开。

MIDI部分

1. MIDI IN - 此 5 针 DIN 插孔从外部源接收 MIDI 数据。这通常是 MIDI 键盘、外部硬件音序器、配备 MIDI 接口的计算机等。

2. MIDI OUT/THRU - 通过 MIDI 输入接收的 MIDI 数据并将 MIDI 数据发送到应用程序。

跳线架 (3.5 mm TS 连接) 输入部分

1. OSC TIMBRE CV - 通过外部控制电压控制音色参数。

2. OSC HAR CV - 通过外部控制电压控制谐波参数。

3. OSC FM - 通过外部控制电压控制 FM 参数。

4. OSC MORPH CV - 通过外部控制电压控制变形参数。

5. VCF IN - VCF 的外部音频输入。

6. VCF 截止 - VCF 截止频率 CV。

7. VCF RES - VCF 共振简历。

8. MIX1 - 混合 1 CV 输入, 内部连接到 VC MIX。

9. MIX2-混合2CV输入，内部连接到VC MIX。

10. VC MIX - VC MIX 控制 CV 输入, 内部连接到 VC MIX。

11. OSC MODEL CV - 允许通过外部控制电压远程选择型号。

12. OSC CV - 振荡器音高 CV, 1 V/倍频程。

13. OSC LEVEL - 打开输出信号上的内部低通门, 控制输出电平和亮度。还会在物理或打击乐模型处于活动状态时触发重音。

14. OSCTRIG - 执行多种功能：

- 触发内部信封生成器。

- 激发物理和打击乐模型。

- 撞击内部低通门。

- 采样并保存模型 CV 输入的值。

1. TEMPO (速度) - 音序器速度。

2. PLAY/STOP (播放/停止) - 音序器播放/停止。

3. RESET(复位)-音序器复位。

4. HOLD (保持) - 音序器保持。

5. ENV GATE (环境门) - 信封门。

6. VCA CV - VCA CV.

7. LFO RATE (低频频率) - 低频频率 CV。

跳线架 (3.5 mm TS 连接) 输出部分

1. VC MIX (VC 混音) - VC 混音输出在内部连接到 VC 混音。

2. LFO TRI (低频三联) - 低频三角波形输出。

3. OSC OUT 1 - 通过 3.5 ~mm TS 电缆发送主要处理的信号。

4. OSCOUT2 - 通过 3.5 mm TS 电缆发送 Out1 信号的替代或变体。

5. ENV - 包络输出。

6. VCA/LINE - 将此 3.5 ~mm TS 输出连接到系统的线路电平音频输入。在建立连接之前，请确保调低音量并关闭系统。

7. PHONES(电话) - 将耳机连接到此 3.5 毫米 TRS 输出。戴上耳机之前，请确保音量调低。

8. LFO SQU - LFO 方波输出。

9. NOISE (噪声) - 噪声输出。

10. ASSIGN (分配) - 分配输出。

11. KB CV - 键盘 CV 输出。

12. GATE(栅极) - 栅极输出。

13. VCF - VCF 输出。

后面板

1. MIDI CHANNEL (MIDI 通道) - 这 4 个开关允许您将 MIDI 通道编号从 1 设置为 16，如图表所示。

2. USB PORT (USB 端口) - 此 USB B 型插孔允许连接到计算机。GRIND 将显示为符合类标准的 USB MIDI 设备，能够支持 MIDI 输入和输出。

- USB MIDI IN - 接受来自应用程序的传入 MIDI 数据。

- USB MIDI OUT - 将 MIDI 数据发送到应用程序。

1. POWER (电源) - 打开或关闭合成器。在打开设备之前，请确保已建立所有连接。

2. DC INPUT (直流输入) - 在此处连接随附的 12 V 直流电源适配器。电源适配器可以插入交流电源插座，该插座能够在 50 Hz/60 Hz 下提供 100 V 至 240 V 的电压。仅使用随附的电源适配器。

232 2GBlock Start Guide

低通栅极和包络

要调整低通门，请按住 Bank 按钮 3）并使用 Timbre 控件将其响应从完全顺时针时的 VCA 调整为完全逆时针时的真正低通门，或调整 Morph 控制 9）调整其振铃时间并增加内部包络的衰减。设置由点亮的黄色 LED 数量显示，从 1 到 4。

低通门同时降低电平和截止电平，导致信号在变得更安静时丢失高频成分。

频率范围

按住模型按钮 并使用谐波控制 设置频率控制 的范围。点亮的LED数量与范围相对应。1个LED代表C0+/-7个半音，2个LED代表C1+/-7个半音，直到8个LED代表C7+/-7个半音。当所有LED都点亮时，频率控制具有涵盖C0至C8的八个倍频程范围。

GRIND 使用

第三步: 使用

概述

本“入门”指南将帮助您设置GRIND模拟合成器并简要介绍其功能。

连接

要将 GRIND 连接到您的系统，请参阅本文档前面的连接指南。

软件设置

GRIND 是符合 USB 类标准的 MIDI 设备，因此无需安装驱动程序。GRIND 不需要任何其他驱动程序即可与 Windows 和 MacOS 配合使用。

硬件设置

在系统中建立所有连接。使用后面板 MIDI 开关将 GRIND 设置为系统中唯一的 MIDI 通道。将外部 MIDI 键盘直接连接到 5 针 DIN 型输入的 GRIND MIDI。

仅使用随附的电源适配器为 GRIND 接通电源。确保您的音响系统已关闭。打开 GRIND 后面板电源开关。

预热时间

我们建议在录制或现场表演之前留出15分钟或更长时间让GRIND预热。如果它是从寒冷中带进来的，则更长。这将使精密模拟电路有时间达到其正常工作温度和调谐性能。

过滤器 (VCF) 部分

玩截止频率和共振控制，并聆听它们对声音的影响。

经典的 24 dB/倍频程高通和低通滤波器可以对 GRIND 产生的声音进行大量控制。

高通滤波器可降低低于截止频率的信号电平。它有效地降低了基波和低次谐波的水平。

低通滤波器可降低高于截止频率的信号电平。它降低了高次谐波的水平。

谐振控制增强了交越频率下的信号。

VCF调制的量可以通过VCFMOD控制来改变，并且极性也可以反转。例如，如果调制增加了截止频率，则负极性将降低截止频率。

VCF 调制源可以是包络或 LFO。

所有这些功能，除了使用配线架外，还为声音创作提供了很大的灵活性。

调制部分

低频振荡器可用于调制 VCO 和 VCF。LFO 频率可以改变，波形选择方形或三角形。LED 指示低频振荡器速率。

信封生成器部分

包络发生器可用于调制 VCF 部分的截止频率和压控放大器 VCA，包络也可用于调制 VCO 频率和脉冲宽度。

攻击时间、维持电平和衰减时间的控制使您可以在很宽的范围内调整包络形状。

跳线架部分

此部分允许您创建许多不同的声音的多功能性，具有无穷无尽的选项和配置。

VC MIX 控制就像有一个单独的迷你混音器或可变电压源。它独立于主信号路径工作。它允许您调整跳线架 MIX1 输入和 MIX2 输入之间的混音，并可能通过 VC MIX CV 输入进行调制控制。然后，可以使用跳线槽 VC MIX 输出连接到配线架中的其他输入。

如果没有连接 MIX1 或 MIX2 输入，则 VCMIX 输出将在 0V 完全左侧到 +5V 完全右侧）之间变化。通过将 VCMIX 输出连接到输入并改变 VCMIX 控件来试验这一点。

注意:请勿使 3.5 mm 输入过载。它们只能接受规格表中所示的正确电压水平。3.5 mm 输出应仅连接到能够接收输出电压的输入。不遵循这些说明可能会损坏 GRIND 或外部设备。

234 235NDck Start Guide

音序器部分

本文档将更详细地介绍该序列器。它还具有琶音器和13键键盘。

输出(VCA)部分

使用主音量控制来调节耳机或扬声器系统中的音量。

首次戴上耳机时，保持较低的音量。

进行任何连接时，请关闭 GRIND 电源。

在打开任何功率放大器之前打开 GRIND，最后将其关闭。这将有助于防止打开或关闭扬声器中的“爆裂或砰砰声”。

输出可以使用包络进行调制,也可以连续打开,播放并保持演奏的最后一个音符,直到下一个音符出现。

琶音器

要使用琶音器，请按音序器部分中的 ARP 开关：

1. 按一次即可演奏音音器。当笔记被释放时，它停止。)

2. 按两次,或按 HOLD 和 ARP 以保持琶音。当笔记发布时,它将继续。)

琶音器速率由速度/门长旋钮设置。琶音器门长由SHIFT+速度/门长设置。

琶音器音符的演奏顺序有8个选项，可以通过按住SHIFT(4)并使用键1-8选择所需的模式来更改：

1.向上1

1. 下载 1

2. 向下和向上

3. 随机

4. 向上（10月1日）

5. 下行 (+1 10 月)

6. 向上（10月1日）

7. 下行（10月1日）

口音

如果您正在弹奏 MIDI 键盘，当速度超过阈值时，会自动触发重音。可以使用 SynthTribe APP 调整或禁用此功能的重音速度阈值。

要在演奏时使用重音，请按 ACCENT 开关：

1. 按住可播放具有重音状态的音符。松开开关时停止。

2. 按两次可播放并保持重音状态。指示灯缓慢闪烁。

固件更新

SynthTribe 应用程序可从 我们网站的 GRIND 产品页面免费下载: behringer.com。最新的文件可以下载并存储在您的计算机上, 然后在需要时用于更新 GRIND。

236 237 Dck Start Guide

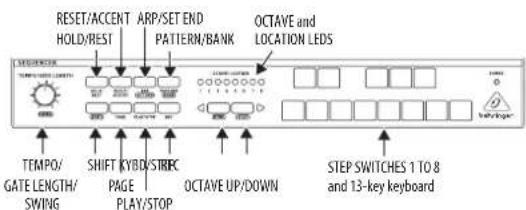

GRIND 序列器操作

以下详细介绍了序列器的一些基本操作。您可以先创建一个由2或3个步骤组成的简短模式，然后再尝试更复杂的模式。一次只调整一个参数，例如gate长度、ratchet、重音、滑音、休息、连音或摇摆，然后在播放过程中听取其效果。

选择合成器的简单设置,不进行 VCO 或 VCF 的调制,将有助于此过程。

录制简单模式

1. 按下 SHIFT 和 <KYBD 以选择键盘模式。
2. 通过同时按下 SHIFT、RESET 和 PATTERN 初始化当前模式。这将删除当前模式的任何先前步骤。
3. 按下 REC, STEP 1 开关 LED 将开始闪烁，表示这是即将添加和编辑的当前步骤。如果无法选择 REC, 则重复步骤 1。
4. 按下 GRIND 键盘上的任意音符,或按下如下所示的休息。 开关可用于更改八度,由 8 OCTAVE / LOCATION LEDs 点亮为红色。

5. 要输入休息而不是音符，请按住 HOLD/REST 开关。添加休息后，LOCATOR LED 8 将亮起。

6. 按下其他音符。在添加每个音符或休息后，下一个 STEP 开关 LED 将开始闪烁。

7. 可以使用 TEMPO/GATE LENGTH 控制调整步骤的 gate 长度。LOCATOR LEDs 将变为红色，显示从 1 到 8 的 gate 长度。如果设置为 8，这将与下一个步骤形成连音。如果下一个步骤是相同的音符，则这将创建较长的音符，因为这两个步骤被连音。
8. 要创建 Ratchet", 按住 SHIFT, 并转动 GLIDE 控制。locator LEDs 将显示 1 到 4 个连音, 呈黄色。例如, 设置为 4 时, 单个步骤分为 4 等份。应用了连音后, LOCATOR LED 6 将亮起。
9. 要为步骤打开 GLIDE，请向上转动 GLIDE 控制。要关闭，请将其完全向下旋转。当步骤的 GLIDE 打开时，LOCATOR LED 5 将亮起。
10. 要增加亮度或重音，请按下 RESET/ACCENT 开关。应用重音时，LOCATOR LED 7 将亮起。
11. 创建模式后，按REC,尚未保存，但可以回放。注意：不要关闭设备、或创建新模式，否则当前未保存的模式将丢失。

播放模式

1. 按下 PLAY/STOP 以听取当前模式。
2. 如果决定不保存它, 可以重复上述录制步骤以录制新模式。或者, 按下 PATTERN 和 RESET 以调用当前保存的模式, 并丢弃任何更改。
3. 如果决定保存模式, 必须按照下面显示的“保存模式”步骤, 否则如果开始新模式或关闭电源, 它将不会保留在内存中。
4. 要为此模式创建 SWING，请按住 SHIFT 并调整 TEMPO/GATE LENGTH 控制。在中心位置，不应用摆动，如果向下转动，只有弱拍会播放，如果全部向上，只有强拍会播放。模式的 SWING 设置将在保存模式时保存，如下所示。
5. 在播放模式时, 您可以:

按住 HOLD/REST 以保持当前步骤。

按下 RESET/ACCENT 返回到步骤 1。

按住 SHIFT 和任何 STEP, 您可以编辑 gate 长度、休息、重音、连音、滑音, 但不能编辑音符。再次按 SHIFT 和相同的 STEP 退出步骤编辑。如果播放暂停, 相同的操作还可以编辑音符。

按下 PAGE 以查看 1 到 4 页的模式。 按下 SHIFT 和 PAGE 返回到自动翻页。

按下 SHIFT 和 ARP/SETEND 和 STEP 以更改序列结束步骤。

按下 PLAY/STOP 以暂停播放。

1. 按下 PLAY/STOP。
2. 注意: 要倒放播放, 请按住 SHIFT 和 PLAY/STOP。

保存模式

1. 按住 SHIFT + PLAY/STOP 2 秒，直到当前模式编号的 LOCATOR LED 开始缓慢闪烁为绿色。
2. 按下 STEP 开关 1 到 8 以选择新的所需模式编号。
3. 按下 PATTERN + STEP 开关 1 到 8 以选择所需的银行编号。
4. 按住 SHIFT + REC 保存模式并退出保存模式。

调用已保存的模式

1. 按住 PATTERN。LOCATOR LED 将显示当前模式编号。使用 开关上下移动，1 到 8，或按下 STEP 开关 1 到 8。在播放模式时，也可以执行此操作。
2. 按住 SHIFT 和 PATTERN。LOCATOR LED 将显示当前银行编号。使用 开关上下移动，1 到 8，或按下 STEP 开关 1 到 8。在播放模式时，也可以执行此操作。
3. 按下 PLAY/STOP 以播放当前模式。
4. 在播放过程中, LOCATOR LEDs 将显示模式的当前页 1 到 4 , 而 STEP 开关 LED 将显示步骤的移动。

238 239 Dick Start Guide

现场表演

在播放过程中,可以进行临时调整,操作如下。这些调整不会保存在模式中。)

1. 要在模式的所有步骤上添加 Ratchet, 按住 SHIFT 并调整 GLIDE 控制。
2. 要添加 SWING, 按住 SHIFT 并调整 TEMPO 控制。
3. 要消除模式的声音, 按住 SHIFT + HOLD/REST。
4. 要在所有步骤上添加重音，按住 SHIFT + RESET/ACCENT。
5. 使用 开关更改八度。 LED 将以红色显示当前的八度。

编辑模式

1. 要在键盘模式下编辑模式，请按 REC。STEP 开关 LED 将点亮。
2. 按 PAGE 选择要编辑的模式页面，从 1 到 4。绿色的 LOCATION LEDs 1 到 4 将显示当前页面，PAGE 按钮 LED 点亮表示页面已锁定按住 SHIFT 和 PAGE 解锁。
3. 按住 SHIFT 并按要编辑的 STEP 开关。您可以输入新的音符、休息，并调整其他参数，如 ratchet、滑音开/关等。
4. 按住 SHIFT 并按要编辑的下一个 STEP 开关。步骤不会自动移到下一个步骤；您可以选择下一个要编辑的步骤。
5. 按 REC 退出编辑模式。
6. 按 PLAY/STOP 听取编辑后的模式。
7. 记得使用上面的“保存模式”步骤保存模式。

在步进模式下创建模式

1. 按住 SHIFT 并按 STEP > 选择序列器的步进模式。闪烁的 LOCATION LED 将从绿色键盘模式变为黄色步进模式。
2. 通过同时按下 SHIFT、RESET 和 PATTERN 初始化当前模式。这将删除当前模式的任何先前步骤。如果要使用当前模式，不要初始化它。)
3. 按 PAGE 移动到所需的模式页面。然后按 SET END 和一个 STEP 开关选择模式的长度。例如，如果您在页面 1 上并按 SET END + 8，则模式长度为 8 步。如果按 PAGE 到达第 4 页，然后按 SET END + 8，则模式将有 32 步长每页 8 步，共 4 页。
4. 选择所需的 SET END 后, 所有 STEP 开关 LED 直到该步骤将点亮为红色。
5. 按住 SHIFT 并同时按下任意一个 STEP 开关。它将开始闪烁，表示它是当前即将编辑的步骤。现在，您可以添加音符、休息，或者在键盘模式中描述的任何其他功能，如 Ratchet Glide、Accent、改变 gate 长度等。
6. 按住 SHIFT 并按下当前的 STEP 开关以完成编辑。它将停止闪烁。
7. 重复上述第5和6步的过程,直到所有所需的步骤都正确。
8. 按 PLAY/STOP 播放模式。
9. 在播放时,您可以根据上面的现场表演”步骤添加临时调整。

在步进模式下保存模式

使用上面显示的“在键盘模式下保存模式”的步骤保存模式。

注意:不要关闭设备,也不要创建新模式,否则当前未保存的模式将丢失。

GRIND 参数选择模式

可以使用以下步骤更改参数：

1. 按住 SHIFT + HOLD/REST + 8 进入设置模式。LOCATION LED 1 将闪烁黄色。
2. 按 选择1到4页。黄色的 LOCATION LED 显示当前页面：
3. 第1页允许您选择1到5的速度输入模式，请参见下面的编程速度输入模式）
4. 第2页允许您选择1到16的分配输出模式。请参见下面的可分配输出模式）
5. 第3页允许您选择1到5的时钟类型模式。请参见下面的时钟类型模式）
6. 第4页允许您选择1到2的时钟边缘模式。请参见下面的时钟边缘模式）
7. 按下 STEP 开关 1 到 8 选择 1 到 8 的数字值。当前值由绿色的 LOCATION LED 指示。
8. 要访问值 9 到 16, 请按住 SHIFT + STEP 开关 1 到 8。当前值由红色的 LOCATION LED 显示。
9. 注意: 如果设置与当前页面 LED 的 LED 编号相同, 则 LED 将在黄色页面颜色和绿色或红色参数颜色之间交替闪烁。
10. 按住SHIFT + HOLD/REST + 8退出设置模式，并保存任何参数更改。
11. 使用 SynthTribe App 可以更改更多参数。

Programming Tempo Input Modes:

1. 1PPS
   2.2PPQ
   3.24PPQN
2. 48PPQN
3. CV

合成器架构
声音数量	单声道
类型	混合模拟/数字
振荡器	1 数字建模
低频振荡器	1 0.01 Hz 至 350 Hz)
VCF	1 个低通 24 dB/倍频程斜率
信封	1 广告
连接
电源输入	直流 12 V 1000 mA
电源开关	按钮开/关
米迪	5 针 DIN 输入/直通
USB	符合等级的 2.0 B 型
输出	3.5 mm TS 插孔,非平衡,最大 +8 dBu
	1 kΩ 阻抗
耳机	3.5 mm TRS,最大 10 mW @ 32 Ω
建模振荡器
按钮 银行选择、模型选择
控制	音色,音色 CV 衰减器,谐波,FM,频率,变形,变形 CV 衰减器
VCF
控制	截止频率 20 Hz 至 20 kHz),谐振、调制深度
开关	低通/高通,调制源 环境/低频),调制极性(正/负)
VCA
控制	卷
开关	模式 包络、液化石油气、开启)
信封
控制	攻击 1 毫秒至 3 秒),衰减 2 毫秒至 5 秒),持续
颤音
控制	Osc 调制
调制
控制	低频振荡器费率
开关	低频振荡器形状 (正方形、三角形)
发光二极管	低频振荡器费率

CN

246 247lock Start Guide

效用
控制	滑行,VC混合
音序器/管音器
步骤	每种模式32个
模式	64
记忆	8组8种模式
控制速度/门长/摆动
开关	保持/静止,重置/重音,ARP/设置结束,模式/银行,移位,页面,播放/停止,录音,键盘,步进,13音符“键盘”
发光二极管	8x倍频程/位置
输入跳线架	3.5mm TS插孔插座
音色	-8V至+8V,50kΩ阻抗
谐波	-5V至+5V,100kΩ阻抗
调频	-8V至+8V,50kΩ阻抗
变形	-8V至+8V,50kΩ阻抗
VCF In
VCF截止-5V至+5V
VCF共振-5V至+5V
混合1和2	-5V至+5V
风险投资组合	-5V至+5V
Osc模型	-5V至+5V,100kΩ阻抗
奥斯克V/倍频程	-3V至+7V
骨科级别	0V至+8V
奥斯克特里格	+3.2V最小值)
速度	-5V至+5V
播放/停止	+3.2V最小值)
重置	+3.2V最小值)
拿	+3.2V最小值)
环境门	+3.2V最小值)
VCA简历-5V至+5V
低频振荡器费率	-5V至+5V

输出跳线架	3.5mm TS插孔插座
风险投资组合	-5V至+5V
低频三角形	-5V至+5V
低频广场	-5V至+5V
Osc输出1	最大6.2V,1kΩ阻抗
奥斯克输出2最大6.2V,1kΩ阻抗
环境	0V至+8V
VCA/线路最大+8dBu
手机	最大10mW32Ω
噪声	-5V至+5V
分配	-5V至+5V
知识库简历	-3V至+7V
门	0V至+5V
VCF-5V至+5V
权力
外部电源(随附)	12V直流,1000mA
消费	最大3W
环境
工作温度	5°C至45°C 41°F至113°F)
尺寸
高X宽X深	44.05x320.56x165.75mm(1.73x12.62x6.52")
重量	1.52kg(3.35lbs)
装运重量	1.90kg(4.19lbs)

248 2091NDk Start Guide

Waveform Parameters

GRIND 在出厂时采用高精度仪器进行校准，无需任何进一步校准。如果确实需要校准它，请按照以下步骤操作：

• 断开除振荡电压 (V/OCT) 以外的所有控制电压输入, 而振荡电压应连接到校准良好的控制电压键盘或 MIDI/CV 转换器。
• 同时按下“页面”(BANK)和“保存” MODEL 按钮,第一个指示灯将闪烁绿色。
  从键盘向V/OCT输入发送1V。
• 按任意按钮,第一个指示灯现在将以橙色闪烁。
  从键盘向V/OCT输入发送3V。
• 按任意按钮, GRIND 现在将退出校准模式。 要检查 GRIND 是否正确校准, 请按照以下步骤操作:

从键盘向V/OCT输入发送0V。

- 使用频率控制 (3) 将输出调谐至 110 Hz MIDI A2 )

- 从键盘向 V/OCT 输入发送 1V。调谐器现在应显示 220 换兹 A3 b

- 从键盘向 V/OCT 输入发送 2V。调谐器现在应显示 440 Hz (A4)。

- 从键盘向 V/OCT 输入发送 3V。调谐器现在应显示 880 Hz (A5)。

GRIND Poly Chain Function

System Mode

请使用 SynthTribe 应用程序来配置 PolyChain 模式。 电源指示灯在多晶链模式下将变为红色。

258 259 Dick Start Guide

GRIND SysEx information

SYSTEM EXCLUSIVE COMMANDS

1. 在线注册。购买后，请访问我们的网站立即注册新的Music Tribe设备。使用我们简单的在线表格注册您的购买信息有助于我们更快，更有效地处理您的维修索赔。另外，请阅读我们保修的条款和条件如适用）。

2. 无法正常工作。如果您所在地区没有 Music Tribe 授权的经销商，您可以联系您所在国家/地区的 Music Tribe 授权履行者，其联系方式在 behringer.com 的“支持”部分列出。如果您的国家/地区未列出，请检查您的问题是否可以通过我们的在线支持”解决，该选项也可以在 behringer.com 的“支持”部分找到，或者，您也可以在退回产品之前在 behringer.com 提交在线保修索赔。

3. 电源连接。将本设备连接电源前，请确保使用的电压正确。保险丝需要更换时，必须使用相同型号及定额的保险丝。

268 269NDck Start Guide

FEDERAL COMMUNICATIONS COMMISSION COMPLIANCE INFORMATION

Behringer GRIND
