NL Stap 1: Aansluiten

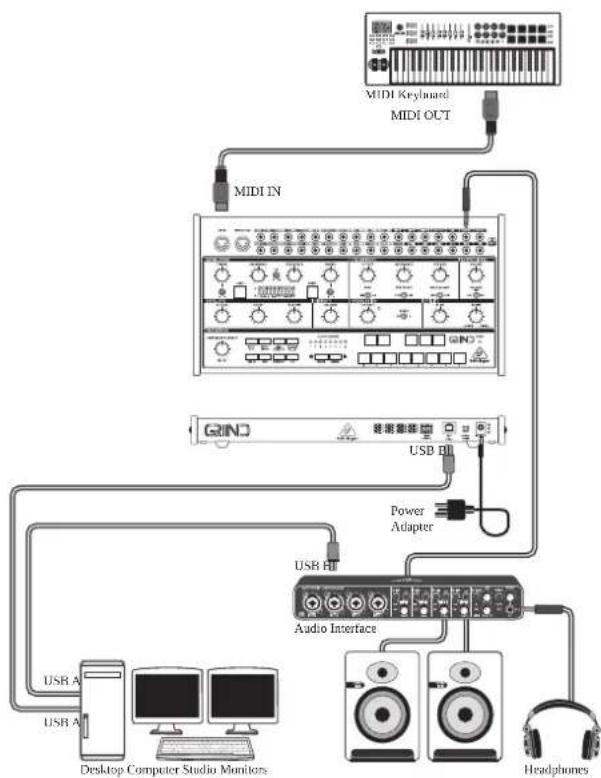

Studio-systeem


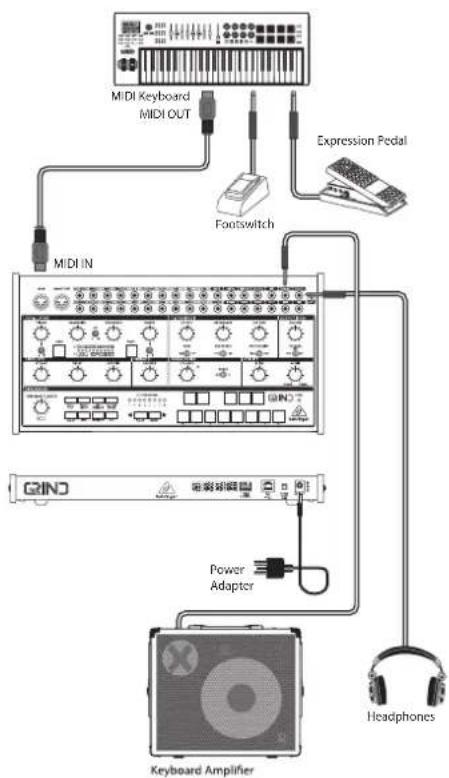

Band / oefensysteem

NL

142 143 Quick Start Guide

GRIND Aansluiten

NL Stap 1: Aansluiten

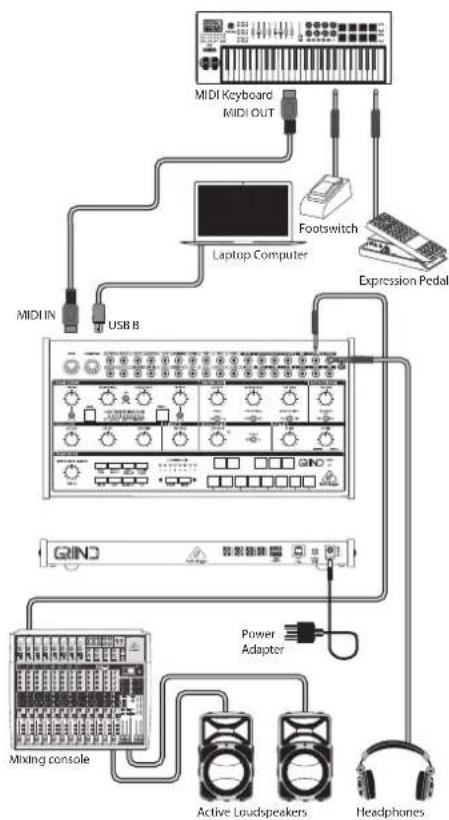

Studio-systeem Band / oefensysteem


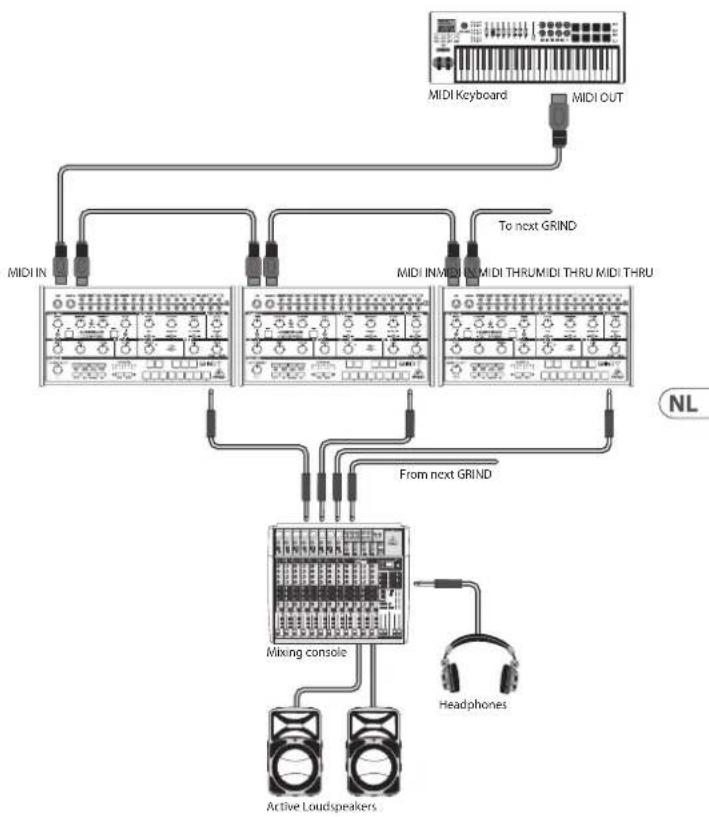


144 145 Quick Start Guide

GRIND Bediening

Oscillator (VCO) Sectie

1. TIMBRE KNOB - De functie varieert afhankelijk van het geselecteerde model, maar gaat over het algemeen van donkere naar helderdere inhoud.
2. TIMBRE CV LEVEL. – Dempt de spanning die wordt ontvangen op de Timbre CV-ingang. Als de CV-ingang niet is gepatcht en er een signaal wordt ontvangen op de Trig-ingang, regelt deze knop in plaats daarvan de hoeveelheid modulatie van de interne envelopgenerator.
3. BANK BUTTON – Schakelt tussen Bank A, Bank B en Bank C-modellen.
4. MODEL LED's – Geef het huidige model aan via rode LED voor bank A, groene LED voor bank B of gele LED voor bank C.
5. MODEL BUTTON – Bladert door de beschikbare modellen in de momenteel actieve bank.
6. HARMONICS KNOB – De functie varieert afhankelijk van het geselecteerde model, maar past over het algemeen de frequentiespreiding of toonbalans aan.
7. FM CV LEVEL – Dempt de spanning die wordt ontvangen op de FM CV-ingang.
8. FREQUENCY KNOB – Beslaat een bereik van 8 octaven, maar kan worden beperkt tot 14 halve tonen.

9. MORPH KNOB – Functie varieert afhankelijk van het geselecteerde model, maar bestuurt over het algemeen het personage.

10. (10) MORPH CV LEVEL – Dempt de spanning die wordt ontvangen op de Morph CV-ingang. Als de CV-ingang niet is gepatcht en er een signaal wordt ontvangen op de Trig-ingang, regelt deze knop in plaats daarvan de hoeveelheid modulatie van de interne envelopgenerator.
    Filter (VCF) sectie
    De standaard VCF-ingang is Uitgang 1 van de VCO.

11. CUTOFF – Pas de afsnijfrequentie van het filter aan.
12. MODE - Selecteer het VCF-filtertype uit laagdoorlaat, hoogdoorlaatfilter of LPG.
13. RESONANCE – Pas de mate van verbetering aan die aan de signalen wordt gegeven bij de afsnijfrequentie.
14. MOD SOURCE – Selecteer de modulatiebron van de VCF uit de envelopgenerator of de LFO
15. VCF MOD – Pas de diepte van VCF-modulatie aan.
16. MOD POLARITY – Selecteer de polariteit van de VCF-modulatie.
    Output (VCA) Sectie
17. VOLUME – Pas het totale uitgangsniveau van de synthesizer aan.
18. VCA MODE. – Selecteer envelop en de VCA wordt gemoduleerd door de envelop. In de ON-positie is de VCA-uitgang de laatste toets die wordt afgespeeld en is onafhankelijk van de envelop. Selecteer LPG om de VCA te vervangen door een Low Pass Gate.

Envelop sectie

1. ATTACK – Bepaal de hoeveelheid tijd die nodig is om het maximale niveau te bereiken nadat een toets is ingedrukt.
2. DECAY - Beheers de hoeveelheid tijd die nodig is om te vervallen van het huidige niveau tot een minimum.
3. SUSTAIN – Controleer het niveau van de enveloppe die wordt gehandhaafd nadat de aanvalstijd is bereikt.

Vibrato Sectie

1. VIBRATO – Regel de hoeveelheid modulatie naar de oscillator, standaard regelt dit het niveau van frequentiemodulatie van de LFO.
   Afdeling Modulatie
2. LFO RATE – Pas de frequentie van de laagfrequente oscillator aan. De LED knippert met de LFO-snelheid.
3. SHAPE – Selecteer de LFO-golfvorm uit blokgolf of driehoeksgolf.
   Utility sectie
4. GLIDE – Pas de hoeveelheid glijtijd (Portamento) tussen noten op het toetsenbord aan. (Als SHIFT wordt ingedrukt, past de knop ook de "ratel" aan tijdens de werking van de sequencer.)
5. VC MIX – Pas de VC MIX aan van LO/Mix 1 naar HI/Mix 2. Deze besturing vereist patchkabels om te werken, omdat deze zich buiten het interne synthesizer-signaalpad bevindt.

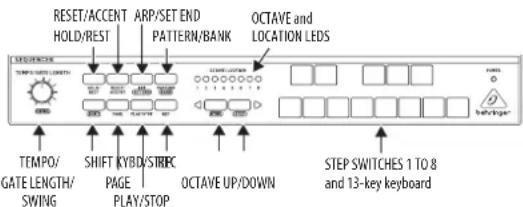

Sequencer Sectie

1. TEMPO/GATE LENGTH - Dit regelt de sequencer en het ARP-tempo wanneer de klokbron is ingesteld op intern. Als een USB- of MIDI-klok wordt gebruikt, bepaalt deze ook de waarde van de klokverdeling. Tijdens het stapsgewijs bewerken wordt de poortlengte geregeld. Als SHIFT wordt vastgehouden en sequencer wordt gespeeld, past het ook de swing aan. Als SHIFT wordt vastgehouden en ARP wordt gespeeld, past het ook de ARP-poortlengte aan.
2. HOLD/REST - Tijdens het afspelen van patronen kunt u de huidige stap vasthouden. Tijdens het stapsgewijs bewerken kunt u een rust invoeren. Tijdens de ARP-modus kunt u de ARP-Hold-modus openen / verlaten. Tijdens het gebruik van het toetsenbord kunt u de toetsen ingedrukt houden. (Een voetschakelaar die is aangesloten op de HOLD-ingang doet dit ook.)
3. RESET/ACCENT - Tijdens het afspelen kunt u hiermee het patroon terugzetten naar stap 1. Tijdens het bewerken van stappen kunt u een accent toevoegen aan een stap.
4. ARP (SET END) – In de ARP-modus speelt een arpeggio, gebaseerd op de vastgehouden noten met behulp van de 13 toetsenbordschakelaars van de GRIND. Druk tweemaal op ARP of druk op HOLD en ARP om een arpeggio af te spelen en vast te houden. Als u in de sequencermodus samen op SHIFT en SET END drukt, gevolgd door een STEP-schakelaar, wordt die stap het einde van het huidige patroon.

148 149 Quick Start Guide

1. PATTERN (BANK) – Deze knop wordt gebruikt om als volgt toegang te krijgen tot het huidige patron of het banknummer:

PATTERN: Druk op PATTERN en een van de 8 LOCATION LED's toont het huidige patroonnummer (van 1 tot 8). Als u wilt overschakelen naar een ander patroonnummer, houdt u de knop PATTERN ingedrukt en drukt u op een van de STEP-knappen (1 tot 8) of drukt u op om het patroonnummer te verhogen.

BANK: Druk op SHIFT en PATTERN en een van de 8 LOCATIE-LED's toont het huidige banknummer (van 1 tot 8). Als u wilt overschakelen naar een ander banknummer, houdt u zowel SHIFT als BANK ingedrukt en drukt u op een van de STEP-knoppen (1 tot 8) of drukt u op om het banknummer te verhogen.

1. OCTAVE/LOCATION – Deze veelkleurige LED's tonen verschillende details, zoals het octaaf, patroonnummer, banknummer, huidige PAGINA en POORTLENGTE.

2. KEYBOARD/STEP SWITCHES – Met deze multifunctionele schakelaars kunt u afzonderlijke patroonstappen bekijken en selecteren, een patroonnummer selecteren, een patroonbank selecteren. Ze worden gebruikt tijdens het opnemen van een patroon om de huidige stap weer te geven. Actieve stappen worden verlicht met een constante rode LED en de huidige stap knippert rood.

De schakelaars zijn ingedeeld als een 13-noten toetsenbord. Het octaaf kan op en neer worden bewogen door op de schakelaars te drukken en de rij van 8

LED's toont het huidige octaaf. De schakelaars worden gebruikt om de sequencerbewerking te regelen, evenals de arpeggiatorbediening.

1. SHIFT - Dit wordt gebruikt om toegang te krijgen tot de secundaire functies van sommige van de andere sequencerbesturingselementen, zoals SET END, BANK, SWING, KYDB en STEP. Houd SHIFT en de andere schakelaar tegelijkertijd ingedrukt. SHIFT + PATTERN (BANK) toont bijvoorbeeld het huidige BANK-nummer in de LOCATORLED's.

2. PAGE – Elk patroon kan maximaal 32 stappen lang zijn. Met deze schakelaar kunt u elk van de 4 pagina's van elk 8 stappen weergeven. De LOCATION LED's 1 t/m 4 geven aan op welke pagina je zit. Als er een patroon wordt afgespeeld, tonen de STEP-LED's de gebruikte stappen op de huidige pagina.

3. LAY/STOP - Start of stopt het afspelen van het patroon. Als SHIFT tegelijkertijd wordt gehouden, is dit het begin van de patroonopslagprocedure.

4. REC – Druk hierop om de opname van een nieuw patroon te starten. Dit wordt ook gebruikt met SHIFT tijdens de patroonopslagprocedure.

5. KYBD - Druk op SHIFT + KYBD om de sequencer in de toetsenbordmodus te zetten. Druk hierop om het octaaf van het klavier met 13 noten te wijzigen.

6. STEP – Druk op SHIFT + STEP om de sequencer in STEP-modus te zetten. Druk hierop om het octaaf van het klavier met 13 noten te wijzigen.

7. POWER – Geeft aan dat er stroom wordt geleverd aan het apparaat en dat de aan/uit-schakelaar op het achterpaneel is ingeschakeld.

MIDI-sectie

1. MIDI IN - Deze S-pins DIN-aansluiting ontvangt MIDI-gegevens van een externe bron. Dit is meestal een MIDI-toetsenbord, een externe hardware sequencer, een computer uitgerust met een MIDI-interface, enz.

2. MIDI OUT/THRU – Passeert MIDI-gegevens die op de MIDI-ingang worden ontvangen en stuurt MIDI-gegevens naar een toepassing.

Patchbay (3,5 mm TS-aansluitingen) Ingangssectie

1. OSC TIMBRE CV – Regel de Timbreparameter via externe stuurspanning.

2. OSC HAR CV – Regel de parameter Harmonics via externe stuurspanning.

3. OSC FM - Regel de FM-parameter via externe stuurspanning.

4. OSC MORPH CV – Regel de Morph-parameter via externe stuurspanning.

5. VCF IN – Externe audio-ingang naar de VCF.

6. VCF CUTOFF - VCF cutoff frequentie CV.

7. VCF RES – VCF Resonantie CV.

8. MIX 1 – Mix 1 CV in, intern aangesloten op VC MIX.

9. MIX 2 – Mix 2 CV in, intern aangesloten op VC MIX.

10. VC MIX – VC mix control CV in, intern aangesloten op VC MIX.

11. OSC MODEL CV – Hiermee kan modelselectie op afstand worden gemaakt via externe stuurspanning.

12. OSC CV - Oscillator pitch CV, bij 1 V/octaaf.

13. SC LEVEL – Opent de interne low-pass gate op het uitgangssignaal en regelt zowel het uitgangsniveau als de helderheid. Activeert ook een accent wanneer de fysieke of percussieve modellen actief zijn.

14. OSC TRIG – Voert verschillende functies uit:

- Hiermee wordt de interne envelopgenerator geactiveerd.

- Prikkelt de fysieke en percussieve modellen.

- Slaat de interne laagdoorlaatpoort in.

- Monstert en houdt de waarde van de Model CV-ingang.

1. TEMPO – Sequencer tempo.

2. PLAY/STOP – Sequencer afspelen/stoppen.

3. RESET – Sequencer reset.

4. HOLD – Sequencer vasthouden.

5. ENV GATE – Enveloppoort.

6. VCA CV - VCA CV.

7. LFO RATE – LFO-frequentiesnelheid CV.

Patchbay (3,5 mm TS-aansluitingen) Uitgangssectie

1. VC MIX – VC mix uitgang intern aangesloten op VC MIX.

2. LFO TRI – LFO driehoekige golfvormuitgang.

3. OSC OUT 1 – Verzendt het verwerkte hoofdsignaal via een TS-kabel van 3,5 mm.

4. OSC OUT 2 - Verzendt een alternatief of variant van het Out 1-signaal via een TS-kabel van 3,5 mm.

5. ENV – Enveloppe-uitgang.

150 16 Quick Start Guide

1. VCA/LINE —Sluit deze 3,5 mm TS-uitgang aan op de audio-ingang op lijnniveau van uw systeem. Zorg ervoor dat het volume lager staat en dat het systeem is uitgeschakeld voordat u verbinding maakt.
2. PHONES –Sluit uw hoofdtelefoon aan op deze 3,5 mm TRS-uitgang. Zorg ervoor dat het volume lager staat voordat u een hoofdtelefoon opzet.
3. LFO SQU – LFO blokgolfvorm uitgang.
4. NOISE – Geluidsemissie.
5. ASSIGN – Uitvoer toewijzen.
6. KB CV – Toetsenbord CV-uitgang.
7. GATE – Gate-uitgang.
8. VCF – VCF-uitgang.

Achterpaneel

1. MIDI CHANNEL – Met deze 4 schakelaars kunt u het MIDI-kanaalnummer instellen van 1 tot 16, zoals weergegeven in de grafiek.
2. USB PORT – Deze USB type B-aansluiting maakt aansluiting op een computer mogelijk. De GRIND zal verschijnen als een klasse-compatibel USB MIDI-apparaat, dat MIDI in en uit kan ondersteunen.

- USB MIDI IN - accepteert inkomende MIDI-gegevens van een toepassing.

- USB MIDI OUT - stuurt MIDI-gegevens naar een toepassing.

1. POWER – Zet de synthesizer aan of uit. Zorg ervoor dat alle verbindingen zijn gemaakt voordat u het apparaat inschakelt.

2. DC INPUT – Sluit hier de meegeleverde 12 V DC-voedingsadapter aan. De voedingsadapter kan worden aangesloten op een stopcontact dat geschikt is voor voeding van 100 V tot 240 V bij 50 Hz/60 Hz. Gebruik alleen de meegeleverde voedingsadapter.

Low Pass Gate en Envelop

Om de Low Pass Gate aan te passen, houdt u de bankknop (3) ingedrukt en gebruikt u de timbrebesturing om de respons aan te passen van een VCA wanneer deze volledig met de klok mee is naar een echte laagdoorlaatpoort wanneer deze volledig tegen de klok in is, of de Morph-besturing (9) om de ringtijd aan te passen en het verval van de interne omhulling te vergroten. De instellingen worden weergegeven door het aantal gele LED's dat brandt, van 1 – 4.

Low Pass Gates verminderen tegelijkertijd het niveau en de afsnijding, waardoor het signaal hoogfrequente inhoud verliest naarmate het stiller wordt.

Frequentiebereik

Houd de modelknop (5) ingedrukt en gebruik de harmonische regelaar (5) om het bereik van de frequentieregeling (8) in te stellen. Het aantal verlichte LED's komt overeen met het bereik. 1 LED staat voor C0 +/- 7 halve tonen, 2 LED's voor C1 +/- 7 halve tonen tot 8 LED's voor C7 +/- 7 halve tonen. Wanneer alle LED's branden, heeft de frequentieregeling een bereik van acht octaven van C0 tot C8.

NL Stap 3: Aan de slag

OVERZICHT

Deze 'aan de slag'-gids helpt je bij het instellen van de GRIND analoge synthesizer en introduceert kort de mogelijkheden ervan.

VERBINDING

Om de GRIND op uw systeem aan te sluiten, raadpleegt u de verbindingshandleiding eerder in dit document.

SOFTWARE INSTELLEN

De GRIND is een USB Class Compliant MIDI-apparaat en er is dus geen installatie van een stuurprogramma vereist. De GRIND vereist geen extra stuurprogramma's om met Windows en MacOS te werken.

HARDWARE INSTELLEN

Maak alle verbindingen in uw systeem. Gebruik de MIDI-schakelaars op het achterpaneel om de GRIND in te stellen op een uniek MIDI-kanaal in uw systeem. Sluit een extern MIDI-toetsenbord rechtstreeks aan op de GRIND MIDI IN 5-pins DIN-ingang.

Breng alleen stroom aan op de GRIND met behulp van de meegeleverde voedingsadapter. Zorg ervoor dat uw geluidssysteem is uitgeschakeld. Schakel de aan/uit-schakelaar op het GRIND-achterpaneel in.

OPWARMTUD

We raden aan om 15 minuten of meer tijd te geven voor de GRIND om op te warmen voordat je opneemt of live optreedt. (Langer als het van de kou is binnengehaald.) Dit geeft de

precisie analoge circuits de tijd om hun normale bedrijfstemperatuur en afgestemde prestaties te bereiken.

FILTER (VCF) SECTIE

Speel met de afsnijfrequentie en resonantieregelaars en luister naar hun effecten op het geluid.

De klassieke 24 dB/octaaf hoogdoorlaat- en laagdoorlaatfilters bieden veel controle over de geluiden die door GRIND worden gecreëerd.

Het hoogdoorlaatfilter vermindert het niveau van signalen die zich onder de afkapfrequentie bevinden. Het vermindert effectief het niveau van de fundamentele en lagere orde harmonischen.

Het laagdoorlaatfilter vermindert het niveau van signalen die boven de afkapfrequentie liggen. Het vermindert de niveaus van de hogere orde harmonischen.

De resonantieregeling geeft een verbetering van de signalen op de crossover-frequentie.

De hoeveelheid VCF-modulatie kan worden gevarieerd met de VCF MOD-regeling en ook de polariteit kan worden omgekeerd. Als modulatie bijvoorbeeld de afkapfrequentie verhoogt, zal negatieve polariteit deze verminderen.

De VCF-modulatiebron kan de envelop of de LFO zijn.

Al deze functies, naast het gebruik van de patch bay, zorgen voor een grote mate van flexibiliteit bij het creëren van geluid.

152 163QNEk Start Guide

MODULATIE SECTIE

De laagfrequente oscillator kan worden gebruikt om de VCO en de VCF te moduleren. De LFO-frequentie kan worden gevarieerd en de golfvorm kan worden geselecteerd uit vierkant of driehoekig. Een LED geeft de LFO-snelheid aan.

ENVELOP GENERATOR SECTIE

De envelopgenerator kan worden gebruikt om de afsnijfrequentie in de VCF-sectie en de spanningsgestuurde versterker (VCA) te moduleren. Envelope kan ook worden gebruikt om de VCO-frequentie en pulsbreedte te moduleren.

Met de bedieningselementen voor aanvalstijd, sustainniveau en vervaltijd kunt u de envelopvorm over een breed bereik aanpassen.

PATCH BAY SECTIE

Deze sectie biedt u de veelzijdigheid om veel verschillende geluiden te creëren, met een eindeloze verscheidenheid aan opties en configuraties.

De VC MIX-besturing is als het hebben van een aparte mini-mixer of variabele spanningsbron. Het werkt onafhankelijk van het hoofdsignaalpad. Hiermee kunt u een mix aanpassen tussen de patchbay MIX 1-ingang en MIX 2-ingang, met mogelijke modulatieregeling van de VC MIX CV-ingang. De patchbay VC MIX-uitgang kan vervolgens worden gebruikt om verbinding te maken met andere ingangen in de patch bay.

Als er geen MIX 1- of MIX 2-ingangen zijn aangesloten, varieert de VC MIX-uitgang van OV (volledig links) tot +5 V (volledig rechts). Experimenteer hiermee door de VC MIX-uitgang op een ingang aan te sluiten en de VC MIX-besturing te variëren.

Let op: Overbelast de 3,5 mm ingangen niet. Ze kunnen alleen het juiste spanningsniveau accepteren zoals weergegeven in de specificatietabellen. De 3,5 mm uitgangen mogen alleen worden aangesloten op ingangen die de uitgangsspanningen kunnen ontvangen. Het niet opvolgen van deze instructies kan de GRIND of externe eenheden beschadigen.

SEQUENCER SECTIE

De sequencer wordt in dit document nader beschreven. Het beschikt ook over een arpeggiator en een toetsenbord met 13 toetsen.

SECTIE OUTPUT (VCA)

Gebruik de hoofdvolumeregeling om het geluidsniveau in uw hoofdtelefoon of luidsprekersysteem aan te passen.

Houd het niveau laag wanneer u voor het eerst een hoofdtelefoon opzet.

Houd de GRIND-stroom uitgeschakeld bij het maken van verbindingen.

Schakel de GRIND in voordat u eindversterkers inschakelt en schakel deze als laatste uit. Dit helpt voorkomen dat u "knallen of dreunen" in uw luidsprekers in- of uitschakelt.

De uitvoer kan worden gemoduleerd met behulp van de envelop, of het kan continu worden ingeschakeld, waarbij de laatste gespeelde noot wordt gespeeld en vastgehouden, totdat de volgende noot optreedt.

ARPEGGIATOR

Als u de arpeggiator wilt gebruiken, drukt u op de ARP-schakelaar in het sequencergedeelte:

1. Druk er eenmaal op om de arpeggiator af te spelen. (Het stopt wanneer notities worden vrijgegeven.)

2. Druk er twee keer op of druk op HOLD en ARP om de arpeggio vast te houden. (Het gaat door wanneer notities worden vrijgegeven.)

De arpeggiatorsnelheid wordt ingesteld door de knop TEMPO/GATE LENGTH. De arpeggiator gate lengte wordt ingesteld door SHIFT + TEMPO/GATE LENGTH.

De volgorde waarin de arpeggiatornoten worden gespeeld heeft 8 opties, die kunnen worden gewijzigd door SHIFT (34) ingedrukt te houden en de toetsen 1 – 8 te gebruiken om de gewenste modus te selecteren:

1. OMH00G 1

2. OMLAAG 1

3. OMLAAG en OMHOOG

4. WILLEKEURIG

5. UP (+1 okt)

6. DOWN (+1 okt)

7. UP (- 1 okt)

8. DOWN (-1 okt)

ACCENT

Als u een MIDI keyboard bespeelt, wordt het accent automatisch geactiveerd wanneer de snelheid de drempel overschrijdt. (Deze accentsnelheidsdrempel kan worden aangepast of deze functie kan worden uitgeschakeld met behulp van de SynthTribe APP).

Als u accenten wilt gebruiken tijdens het spelen, drukt u op de schakelaar ACCENT:

1. Houd ingedrukt om de noot met accentstatus af te spelen. (Het stopt wanneer de schakelaar wordt losgelaten.)

2. Druk er twee keer op om af te spelen en de accentstatus vast te houden. (De LED knippert langzaam.)

FIRMWARE-UPDATE

De SynthTribe App is beschikbaar als gratis download van de GRIND productpagina van onze website: behringer.com. Het nieuwste bestand kan worden gedownload en opgeslagen op uw computer en vervolgens worden gebruikt om de GRIND indien nodig bij te werken.

154 165 Quick Start Guide

GRIND Sequencer Bedrijf

RESET/ACCENT HOLD/REST ARP/SET END PATTERN/BANK OCTAVE and LOCATION LEDS TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES TEMPOR/VEGETABLE LINES

OVERZICHT

De volgende details tonen een deel van de basiswerking van de sequencer. Je kunt een kort patroon van 2 of 3 stappen maken voordat je complexere patronen probeert. Pas één parameter tegelijk aan, zoals gate-lengte, ratchet, accent, glide, rust, tie of swing, en luister vervolgens naar het e-ect ervan tijdens het afspelen.

1. Druk op een willekeurige noot op het GRIND-toetsenbord, of een rust zoals hieronder weergegeven. De schakelaars kort kunnen worden gebruikt om de octaaf te wijzigen, aangegeven door 8 OCTAVE / meter.LOCATION LEDs die rood branden.

Om een rust in te voeren in plaats van een noot, al druk je op de HOLD/REST-schakelaar. Wanneer een rust is toegevoegd, zal de LOCATOR LED 8 gaan branden.

Het is handig om een eenvoudige instelling voor gaan branden.

de synthesizer te kiezen en geen modulatie van d VCO of VCF toe te passen.

Druk opnieuw op noten. De volgende LED van de STEP-schakelaar zal knipperen na elke toegevoegde noot of rust.

1. Druk op SHIFT en <KYBD om de toetsenbordmodus te selecteren.
2. Initialiseer het huidige patroon door tegelijkertijd op SHIFT, RESET en PATTERN drukken. Dit zal alle vorige stappen van het huidige patroon verwijderen.

3. Druk op REC en de LED van de STEP 1-schak begint te knipperen, wat aangeeft dat dit de huidige stap is die zal worden toegevoegd en bewerkt. (Als je REC niet kunt selecteren, herhaal dan stap 1.)

4. De gate-lengte van een stap kan worden aangepast met de TEMPO/GATE LENGTH-regeling. De LOCATOR LEDs zullen rood worden, wat de gate-lengte van 1 tot 8 aangeeft. Als het 08 is ingesteld, ontstaat er een tie met de volgende stap. Als de volgende stap dezelfde noot is, ontstaat er een langere noot, omdat de 2 stappen zijn gebonden.

Om een "Ratchet" te maken, houd SHIFT ingedrukt en draai aan de GLIDE-regeling. De locator LEDs zullen het aantal ratchets van 1 tot 4 in geel weergeven. Bijvoorbeeld, met een instelling van 4, wordt de enkele stap verdeeld in 4 gelijke delen. Wanneer een ratchet wordt toegepast, zal de LOCATIE LED 6 gaan branden.

1. Om GLIDE in te schakelen voor een stap, draaTijdens het afspelen van een patroon kun je: je aan de GLIDE-regeling. Om uit te schakelen, draai je hem helemaal naar beneden. Druk op HOLD/REST om de huidige stap vas Wanneer GLIDE is ingeschakeld voor een staje houden. zal de LOCATOR LED 5 gaan branden.
2. Om de helderheid of het accent te verhogen naar stap 1.

druk je op de RESET/ACCENT-schakelaar. Wanneer een accent wordt toegepast, zal de LOCATOR LED 7 gaan branden.

Druk op SHIFT en een WILLEKEURIGE STA en je kunt de gate-lengte, rust, accent, ratchet, glide, maar niet de noot bewerken.

1. Druk op REC wanneer je klaar bent met het maken van het patroon. Het is nog niet opgeslagen, maar het kan worden afgespeeld. Let op: schakel het apparaat niet uit, maak geen nieuw patroon, anders gaat het huidige niet-opgeslagen patroon verloren.

Druk opnieuw op SHIFT en dezelfde STAP om de bewerking van de stap te verlaten. (Als de weergave is gepauzeerd, kan dezelfde handeling ook de noot bewerken.)

HET AFSPELEN VAN EEN PATROON

1. Druk op PLAY/STOP om naar het huidige patroon te luisteren.

Druk op PAGE om het patroon van pagina 1 tot 4 te bekijken. Druk op SHIFT en PAGE om terug te keren naar automatisch bladeren door de pagina's.

1. Als je besluit het niet op te slaan, kun je de bovenstaande opnamestappen herhalen om een nieuw patroon op te nemen. Druk alternatief op PATTERN en RESET momenteel opgeslagen patroon op te roepe en eventuele wijzigingen te negeren.

Druk op SHIFT en ARP/SETEND en een STAI het eindpunt van de sequentie te wijzigen.

1. Als je besluit het patroon op te slaan, moet je de hieronder getoonde procedur "EEN PATROON OPSLAAN" volgen, al het niet in het geheugen als een nieuw 1 patroon wordt gestart of de stroom wordt uitgeschakeld.

PLAY/STOP om afspelen te pauzeren. n het Druk op PLAY/STOP.

NL

1. Om een SWING voor dit patroon te maken, houd je SHIFT ingedrukt en pas je de TEMPO/GATE LENGTH-regeling aan. In de middenpositie wordt geen swing tocgepast, als je hem naar beneden draait, worden alleen de o -beats afgespeeld, en als je hom helemaal omhoog draait, worden alleen de on-beats afgespeeld. De SWING-instelling voor het patroon wordt opgeslagen wanneer het patroon wordt opgeslagen zoals hierond wordt getoond.

Opmerking: Om in omgekeerde volgorde af te spelen, druk op SHIFT en PLAY/STOP.

EEN PATROON OPSLAAN anders blijft

Houd SHIFT + PLAY/STOP 2 seconden ingedrukt totdat de LOCATOR LED van het huidige patroonnummer langzaam groen begint te knipperen.

Druk op een STAP-schakelaar van 1 tot 8 om het nieuwe gewenste patroonnummer te selecteren.

Druk op PATTERN + STAP-schakelaar van 1 tot 8 om het gewenste banknummer te selecteren.

Qruk op SHIFT + REC om het patroon op te slaan en de opslagmodus te verlaten.

156 167 Quick Start Guide

HERINNERT EEN OPGESLAGEN PATROON

HET BEWERKEN VAN EEN PATROON

1. Houd PATTERN ingedrukt. De LOCATOR DfDeen patroon in de toetsenbordmodus te zal het huidige patroonnummer tonen. bewerken, druk op REC. De STEP-schakelaar-Gebruik de schakelaars b&D's zullen oplichten. omhoog en omlaag te gaan door de patronen 1 tot 8, of druk op een STAP-schakelaar van tot 8. Dit kan ook worden gedaan terwijl cee patroon wordt afgespeeld. Druk op PAGE om de patroonpagina van 1 tot tot 8. Dit kan ook worden gedaan terwijl cee te selecteren om te bewerken. De groene LOCATIE I.ED's 1 tot 4 zullen de huidige pagina toren en de PAGE lmoep LED veld breuden op
2. Houd SHIFT en PATTERN ingedrukt. aan te geven dat de pagina vergrendeld is De LOCATOR LED zal het huidige bankn(dukrup shift en PAGE om te ontgrendelen), tonen. Gebruik de 3, schakelaars om omhoog en omlaag te gaan door de banken 1 tot 8, of druk op een STAP- bewerken. Je kunt een nieuwe noot invoeren, schakelaar van 1 tot 8. Dit kan ook worden gedaan terwijl een patroon wordt afgespeeld. Druk op SHIFT en de STAP-schakelaar die je wilt bewerken.
3. Druk op PLAY/STOP om het huidige patron af te spelen.
4. Druk op SHIFT en de volgende STAP-schakelaar die moet worden bewerkt. (De stappen zullen niet automatisch naar de volgende
5. Tijdens het afspelen zullen de LOCATOR LEDsap gaan; je kunt kiezen welke stappen je de huidige pagina van het patroon (1 tot wilt bewerken.) 4) tonen, en de STEP Switch LEDs zullen de stappen laten zien die bewegen.
6. Druk op REC om de bewerkingsmodus

LIVE OPTREDEN

Tijdens het afspelen kunnen tijdelijke aanpassingen als volgt worden gemaakt. (Geen, w deze wordt opgeslagen met het patroon.)

1. Druk op REC om de bewerkingsmodus te verlaten.

2. Druk op PLAY/STOP om naar het bewerkte patroon te luisteren.

3. Om Ratchet aan alle stappen van het patroon toe te voegen, druk op SHIFT en pas de GLIDE regeling aan. HET MAKEN VAN EEN PATROON IN STAPMODUS

4. Om SWING toe te voegen, druk op SHIFT en Druk op SHIFT en STEP> om de STAPmodus van de sequencer te selecteren. pas de TEMPO-regeling aan. De knipperende LOCATIE LED zal veranderen

5. Om het patroon te dempen, druk op SHIFT + van groen (toetsenbordmodus) naar HOLD/REST. geel (stapmodus).
6. Om een accent aan alle stappen toe te voegen, Initialiseer het huidige patroon door druk op SHIFT + RESET/ACCENT. tegelijkertijd op SHIFT, RESET en PATTERN te drukken. Dit zal alle vorige stappen van

7. Gebruik de schakelaars om het huidige patroon verwijderen. (Als je het octaaf te wijzigen. De LED's zullen de huidige patroon wilt gebruiken, initialiseer octaaf in het rood weergeven. het dan niet.)

8. Druk op PAGE om naar een gewenste pagina van je patroon te gaan. Druk vervolgens op SET END en een STAP-schakelaar om de lengte van het patroon te kiezen. Bijvoorbeeld, als je op pagina 1 bent en SET END + 8 indrukt, dan is de lengte van het patroon 8 stappen. Als je op PAGE drukt en pagina 4 bereikt, en dan SET END + 8 indrukt, dan zal het patroon 32 stappen lang zijn (4 pagina's van elk 8 stappen).

9. Wanneer het gewenste SET END is geselecteerd, zullen alle STEP-schakelaar-LED's tot die stap volledig rood zijn.
10. Druk op SHIFT en een willekeurige STAPschakelaar tegelijkertijd. Het zal beginnen te knipperen, wat aangeeft dat het de huidige stap is die bewerkt gaat worden. Je kunt nu een noot, of een rust, of een van de andere functies hierboven beschreven in de toetsenbordmodus toevoegen, zoals Ratchet, Glide, Accent, verander gatelengte, enzovoort.
11. Druk op SHIFT en de huidige STAP-schakelaar om het bewerken van die stap te voltooien. Het zal stoppen met knipperen.
12. Herhaal procedurestappen 5 en 6 hierboven, totdat al je benodigde stappen goed zijn.
13. Druk op PLAY/STOP om het patroon af te spelen.
14. Tijdens het afspelen kun je tijdelijke aanpassingen toevoegen zoals getoond in de "LIVE OPTREDEN" procedure hierboven.

EEN PATROON OPSLAAN IN STAPMODUS

Sla het patroon op met de "EEN PATROON OPSLAAN" procedure die hierboven is getoond voor de TOETSENBORDmodus.

Let op: Zet het apparaat niet uit, maak geen nieuw patroon, anders gaat het huidige niet-opgeslagen patroon verloren.

158 1590NDk Start Guide

GRIND Modus voor parameterselectie

De parameters kunnen worden gewijzigd met de volgende procedure:

1. Druk op SHIFT + HOLD/REST + 8 om de instelmodus te betreden. De LOCATIE LED 1 zal geel knipperen.

2. Druk op om pagina's 1 tot 4 te selecteren. De gele LOCATIE LED toont de huidige pagina:

3. Pagina 1 stelt je in staat de tempo-invoermodus te selecteren, 1 tot 5. (Zie hieronder Programmering van Tempo-invoermodi)

4. Pagina 2 stelt je in staat de toewijzingsuitvoermodus te selecteren, 1 tot 16. (Zie hieronder Toewijsbare Uitvoermodus)

5. Pagina 3 stelt je in staat de kloktypemodus te selecteren, 1 tot 5. (Zie hieronder Kloktypemodi)

6. Pagina 4 stelt je in staat de klokrandmodus te selecteren, 1 tot 2. (Zie hieronder Klokrandmodi)

7. Druk op STAP-schakelaars 1 tot 8 om numerieke waarden van 1 tot 8 te selecteren. De huidige waarde wordt aangegeven door een groene LOCATIE LED.

8. Om toegang te krijgen tot waarden 9 tot 16, druk op SHIFT + STAP-schakelaar 1 tot 8. De huidige waarde wordt weergegeven door een rode LOCATIE LED.

9. Opmerking: Als een instelling op hetzelfde LED-nummer staat als het huidige paginanummer, knippert het LED afwisselend tussen de gele paginakleur en de groene of rode parameterkleur.

10. Druk op SHIFT + HOLD/REST + 8 om de instelmodus te verlaten en eventuele parameterwijzigingen op te slaan.

11. Er kunnen meer parameters worden gewijzigd met behulp van de SynthTribe App.

Programming Tempo Input Modes:

1. 1PPS

2. 2PPQ

3.24PPQN

1. 48PPQN

2. CV

De GRIND is in de fabriek gekalibreerd met zeer nauwkeurige instrumenten en hoeft niet verder te worden gekalibreerd. Als kalibratie toch nodig is, volg dan deze procedure:

• Koppel alle CV-ingangen los, behalve v/oct, die moeten worden aangesloten op een goed gekalibreerd CV-keyboard of een goede MIDI/ CV-converter.
• Druk tegelijkertijd op de knoppen BANK en MODEL, waarna de eerste LED groen knippert.
• Stuur 1 V naar de v/oct-ingang vanaf het keyboard.
• Druk op een willekeurige knop, waarna de eerste LED nu oranje knippert.
• Stuur 3 V naar de v/oct-ingang vanaf het keyboard.
• Druk op een willekeurige knop, waarna de GRIND de kalibratiemodus verlaat.

Volg deze procedure om te controleren of de GRIND correct is gekalibreerd:

• Stuur 0 V naar de v/oct-ingang vanaf het keyboard.
• Stel met de FREQ-regelaar (13) de uitgang in op 110 Hz (MIDI note A2)
• Stuur 1 V naar de v/oct-ingang vanaf het keyboard. De tuner moet nu 220 Hz (note A3) weergeven.
• Stuur 2 V naar de v/oct-ingang vanaf het keyboard. De tuner moet nu 440 Hz (note A4) weergeven.

SE KALIBRERING

Gebruik de SynthTribe app om de Poly Chainmodus te configureren. De POWER-LED wordt rood tijdens de Poly Chain-modus.

Belangrijke informatie

Registreer uw nieuwe Music Tribe-apparatuur direct nadat u deze hebt gekocht door naar musictribe com te gaan. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en efficiënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.

1. Storing. Mocht uw door Music Tribe geautoriseerde wederverkoper niet bij u in de buurt zijn gevestigd, dan kunt u contact opnemen met de door Music Tribe Authorized Fulfiller voor uw land vermeld onder "Support" op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die u ook kunt vinden onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.

2. Stroomaansluitingen. Voordat u het apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specifieke model gebruikt. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.

1. Registrera online.
