Svenska (översatt från de ursprungliga instruktionerna) 105

1. Vær forsiktig med ledningen.

Rykk aldri i ledningen for å dra den ut av stikkontakten. Hold ledningen på avstand fra varme, olje og skarpe kanter. Bær aldri verktoyet i ledningen.

1. Beskytt arbeidet.

- Bruk en holdeanordning eller ha på hansker ved håndtering av sagblad.

- Løft bladet opp fra sagsnittet på arbeidsstykket för bryteren blir koblet ut.

Les instruksjonshåndboken för bruk.

Bruk hørselvern.

Bruk vermebriller.

Bærepunkt

Hold hendene unna bladet.

DATOKODE PLASSERING (FIG. 1)

t. Gjæresag, utlöser

u. Datokode

v. Venstre side, vern

w. Motordeksel

x. Spindellås

IKKE bruk när det er vått eller i nærheten av antennelige væsker eller gasser.

Minste lederstorrelse er 1,5 mm ^2 . Ved bruk av ledningsspole, alltid rull ledningen helt ut.

MONTERING

Bladbeskytteren kan loftes med hånd när det blir installert eller fjemet sagblader eller när sagen blir inspisert. L∅FT ALDRI BLADBESKYTTEREN MED MANUELT MED MINDRE SAGEN ER SLÄTT AV.

Du har valt ett DEWALT-verktyg. Åratals erfarenhet, omsorgsfull produktutveckling och förnyelse gör DEWALT till en av de mest pålitliga partnerna för professionella elverktygsanvändare.

Tekniska upplysningar

DW713/DW713XPS
Spanning		V	230
Typ 2
Motoreffektförbrukning	W	1600
Klingdiameter		mm	250
Max. klinghastighet	min	-1	5000
Max. kaplängd 90°	mm	162
Max. geringslängd 45°		mm	114
Max. sågdjup 90°		mm	90
Max. sågdjup vid gering 45°		mm	58
Gering (max. positioner)		vänster	50°
	höger	50°
Lutning (max. positioner)		vänster	48°
	höger	48°
0° gering
Resulterande bredd vid maximal höjd 90 mm		mm	95
Resulterande höjd vid maximal bredd 90 mm		mm	41
45° gering
Resulterande bredd vid maximal höjd 90 mm		mm	67
Resulterande höjd vid maximal bredd 90 mm		mm	41
45° fasvinkel
Resulterande bredd vid maximal höjd 61 mm		mm	95
Resulterande höjd vid maximal bredd 161 mm		mm	25
31,62° gering, 33,85° fasvinkel
Resulterande höjd vid maximal bredd 133 mm		mm	20
Automatisk klingbromsningstid		s	< 10,0
Vikt		kg	15*

* DW713XPS med arbetsbelysnings-lysdiod

L_FA	(ljudtryck)	dB(A)	91,0
K_FA	(ljudtryck, osäkerhet)	dB(A)	3,0
L_WA	(ljudstyrka)	dB(A)	102,0
K_WA	(ljudstyrka, osäkerhet)	dB(A)	3,0

Totala vibrationsvärden (triax-vektorsumma) fastställda enligt EN 61029-1, EN 61029-2-9:

Vibrationsutsläppsvärde a_h
a_h =	m/s2	2,6
Awikelse K =	m/s2	1,5

Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN 61029, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

WARNING: Den angivna emissionsnivån för vibration gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhålet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avständt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningama av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången.

Säkringar

Europa

230 Volt verktyg

10 Ampere, starkström

NOTERA: Denna enhet är avsedd att anslutas till ett strömförsörjningssystem med maximal tillåtna systemimpendans på Zmax 0,30 Ω vid anslutningspunkten (strömförsörjningsbox) för användares strömförsörjning.

Användare bör se till att denna enhet endast ansluts till ett strömsystem som uppfyller kraven ovan. Om så behövs kan användare fråga elleveratören efter systemimpedansen vid anslutningspunkten.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anger risk för eldsvåda.

EC-Följsamhetsdeklaration

MASKINDIREKTIV

DW713/DW713XPS

DEWALT deklarerar att dessa produkter, beskrivna under "tekniska data" uppfyller:

2006/42/EC, EN 61029-1, EN 61029-2-9.

Dessa produkter uppfyller dessutom direktiv 2004/108/EC. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

H. Jopsmann

Horst Grossmann

Vicepresident, Konstruktion och Produktutveckling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

29.12.2009

Säkerhetsföreskrifter

WARNING! När du använder elverktyg bör du alltid iaktta grundläggande försiktighetsåtgärder för att minska risken för brand, elchock och personskada.

Detta innebär:

Läs alla anvisningar innan du använder produkten, och spara anvisningarna.

SPARA DEN HÄR BRUKSANVISNINGEN FÖR FRAMTIDA BRUK

Allmänna säkerhetsföreskrifter

1. Håll arbetsområdet i ordning.

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

2. Tänk på arbetsmiljöns inverkan.

Utsätt inte verktyget för regn. Använd inte verktyget i fuktiga eller våta miljöer. Se till att arbetsområdet är väl belyst (250–300 Lux). Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

3. Skydda dig mot elektriska stötar.

Undvik kroppskontakt med jordade ytor (såsom rör, element, spisar och kylskåp). När verktyget används under extrema omständigheter (t.ex. vid hög fuktighet, då metallspån skapas osv.), kan elsäkerheten ökas genom att man lägger in en isolerande transformator eller en (FI) jordfelsbrytare.

4. Håll andra personer borta.

Låt inte andra personer som inte arbetar med verktyget, i synnerhet inte barn, röra verktyget eller förlängningssladden, och håll dem borta från arbetsytan.

5. Lägg undan verktyg som inte används.

När verktyg inte används måste de förvaras på ett torrt ställe och läsas in säkert och utom räckhåll för barn.

6. Använd inte verktyget för uppgifter det inte är avsett för.

Arbetet går bättre och säkrare om verktyget jobbar i avsedd takt.

7. Använd rätt verktyg.

Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte verktyg för andra ändamål än de är avsedda för. Använd till exempel inte cirkelsågar för att kapa trädgrenar eller stockar.

8. Bär lämplig klädsel.

Bär inte löst hängande kläder och smycken, då de kan fastna i rörliga maskindelar. Skor med halkskydd rekommenderas när man jobbar utomhus. Bär hårskydd för att hålla upp långt här.

9. Använd skyddsutrustning.

Använd alltid skyddsglasögon. Använd en ansikts- eller skyddsmask om arbetet skapar damm eller omkringflygande partiklar. Bär också värmeresistent skyddsförkläde, om partiklama kan tänkas vara heta. Bär alltid hörselskydd. Bär alltid skyddshjälm.

10. Anslut dammuppsugningsutrustning.

Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att den är ansluten och används på rätt sätt.

11. Använd inte sladden på olämpligt sätt.

Drag aldrig i sladden för att dra ur kontakten ur eluttaget. Håll sladden borta från hetta, olja och vassa kanter. Bär aldrig verktyget i sladden.

12. Arbeta säkert.

Använd skruvtvingar eller skruvstäd för att hålla fast arbetsföremålet. Det är säkrare än att använda händerna och gör att båda händerna kan användas för att styra verktyget.

13. Sträck dig inte för långt.

Ha alltid säkert fotfäste och balans.

14. Ta väl hand om verktygen.

Håll kapverktygen slipade och rena, så fungerar de bättre och säkrare. Följ instruktionerna för hur man smörjer och byter ut tillbehören. Inspektera verktygen med jämna mellanrum och anlita en auktoriserad verkstad för att reparera dem vid behov. Håll alla handtag och knappar torra, rena och fria från olja och fett.

15. Koppla ur verktygen ut strömkällan.

Koppla ur verktygen ur strömkällan när de inte används, före underhåll och när du byter ut tillbehör som klingor, borr och kapar.

16. Avlägsna skruvnycklar och justerverktyg.

Ha för vana att kontrollera om skruvnycklar och justerverktyg har avlägsnats från verktyget innan du tar det i bruk.

17. Undvik att slå på verktyget av misstag.

Bär inte verktyget med fingret på strömbrytaren. Kontrollera att verktyget står på "off" innan det ansluts.

18. Använd förlängningssladdar för utomhusbruk.

Före användandet bör du granska förlängningssladden och byta ut den om den är skadad. När verktyget används utomhus får du bara använda förlängningssladdar som är avsedda för utomhusbruk och som har rätt markering.

19. Var uppmärksam.

Håll ögonen på ditt arbete. Använd sunt förnuft. Använd inte verktyget när du är trött eller påverkad av droger eller alkohol.

20. Kontrollera att inga delar är skadade.

Innan du använder verktyget bör du kontrollera både det och huvudkabeln så att det fungerar korrekt och kan användas till det som det är avsett för. Kontrollera de rörliga delarnas position, om de sitter fast eller om de eller hållarna har gått sönder, samt om något annat kan påverka funktionen. Ett skydd eller någon annan del som är skadad ska repareras eller bytas ut av en auktoriserad verkstad, om inget annat anges i bruksanvisningen. Byt ut defekta knappar på en auktoriserad verkstad. Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Försök aldnig reparera verktyget själv.

VARNING! Användande av det här verktyget, eller användande av accessoarer eller tillbehör med det här verktyget, för andra ändamål än de som rekommenderas i den här bruksanvisningen kan medföra risk för personskada.

21. Låt en kvalificerad person reparera verktyget.

Detta elverktyg följer gällande säkerhetsföreskrifter. Reparationer bör enbart utföras av kvalificerade personer och med användande av reservdelar i original. Annars kan betydande fara för användaren orsakas.

Ytterligare säkerhetsföreskrifter för geringssågar

- Maskinen har en särskild strömsladd som endast kan bytas ut av tillverkaren eller på en auktoriserad verkstad.

- Använd inte sågen för att kapa andra material än de som rekommenderas av tillverkaren.

- Använd inte maskinen om inte skydden sitter på plats, eller om skydden inte fungerar eller inte har underhållits på rätt sätt.

- Se till att armen sitter ordentligt på plats när en fasvinkel sågas ut.

- Håll golvet vid maskinen plant, i god ordning och fritt från lösa material, såsom flis och sågrester.

- Använd sågklingor som är ordentligt slipade. Observera markeringen för högsta hastighet på sågklingorna.

- Se till att alla låsknoppar och handtag har dragits åt innan du börjar använda verktyget.

- Placera inte händema vid klingan när sågen är ansluten till en strömkälla.

- Försök inte stoppa en maskin i rörelse snabbt genom att kila fast ett verktyg eller något annat vid klingan. Det kan leda till alivarliga olyckor.

- Titta i bruksanvisningen innan du använder några tillbehör. Om tillbehör används felaktigt kan skador uppstå.

- Använd en hållare eller bär handskar när du hanterar en sågklinga.

- Se till att sågklingan är ordentligt fastsatt före användning.

- Kontrollera att klingan roterar i rätt riktning.

- Använd inte klingor med större eller mindre diameter än rekommenderat. Se tekniska data för information om rätt sågkapacitet. Använd enbart klingor som specificeras i den här bruksanvisningen, i enlighet med EN 847-1.

- Det kan vara bra med särskilt utformade klingor som minskar ljudnivån.

- Använd inte HSS-klingor.

- Använd inte spruckna eller skadade sågklingor.

- Använd aldrig sågen utan spårskivan.

- Använd inte några slip- eller diamantskivor.

- Höj bladet från spåret i arbetsmaterialet innan du släpper upp brytaren.

- Kila inte in något mot fläkten för att hålla motoraxeln stilla.

• Klingskyddet på sågen höjs upp automatiskt när armen förs ned. Det sänks ner över klingan när man trycker in spärrspaken (cc).
• Lyft aldrig upp skyddet manuellt om inte sågen är avstängd. Skyddet kan höjas för hand vid montering och byte av sågklinga, eller vid kontroll av sågen.
• Kontrollera regelbundet att motorns ventilationsöppningar är rena och fria från flisor.
• Byt sågplattan när den är sliten. Se reservdelslistan som medföljer.
• Koppla bort maskinen från strömkällan före underhållsarbeten eller klingbyte.
• Utför aldrig rengörning eller underhåll medan maskinen är igång och huvudet inte står i viloläge.
• Montera alltid maskinen på en bänk när det är möjligt.
• Om du använder en LED för att indikera såglinjen se till att lysdioden är klass 2 enligt EN 60825-1. Byt inte ut en lysdiod mot någon annan sort. Vid skada måste LED repareras av en auktoriserad reparatör.
• Skyddets framsida har ett galler så att du kan se när du sågar. Gallret ger avsevärt skydd mot runtflygande bitar, men skyddet är alltså delvis öppet. Bär alltid skyddsglasögon när du tittar genom gallret.
• Anslut sågen till en dammsamlare när du sågar i trä. Tänk alltid på faktorer som påverkar dammexponering, såsom:

-- material som ska bearbetas (spånskiva dammar mer än trä);

-- sågklingans skärpa;

-- korrekt inställning av sågklingan.

-- dammutblås med en lufthastighet på minst 20 m/s

Kontrollera att utsug och huvor samt bafflar och rännor är rätt inställda.

- Tänk på följande när det gäller ljudexponering:

-- använd sågklingor som har utformats för att minska ljudutsläpp.

-- använd endast vassa sågklingor.

- Underhåll av maskinen ska ske regelbundet.

- Fel på själva maskinen, skydd eller sågklingor ska rapporteras så fort de upptäcks.

- Tillhandahåll tillräcklig allmän eller lokal belysning.

- Se till att operatören har rätt utbildning i användning och justering av maskinen.

- Se till att distansbrickor och spindelringar är lämpliga för det syfte som anges i denna manual.

- Avstå från att ta bort några avsågade eller andra delar från arbetsstycket från sågområdet medan maskinen körs och när såghuvudet inte är i viloläge.

- Såga aldrig arbetsstycken som är kortare än 30 mm.

- Maskinen har konstruerats för att kunna arbeta med arbetsstycken med följande maximala storlek utan extra stöd:

- Höjd 90 mm med bredden 90 mm och längden 500 mm

- Längre arbetsstycken behöver stöd av lämpligt bord, t.ex. DE7023. Spänn alltid fast arbetsstycket ordentligt.

• Vid någon olycka eller maskinfel, stäng omedelbart av maskinen och koppla bort den från strömkällan.
• Rapportera felet och märk maskinen på ett lämpligt sätt för att förhindra att personer använder den defekta maskinen.
• När sågbladet blockeras på grund av onormal matarkraft under sågningen, stäng av maskinen och koppla bort den från strömkällan. Ta bort arbetsstycket och se till att sågbladet kan köras fritt. Slå på maskinen och påbörja en ny sågning med minskad matarkraft.
• Såga aldrig lättlegeringar, i synnerhet inte magnesium.
• När så är möjligt montera maskinen på en bänk med bultar med en diameter på 8 mm och 80 mm långa.

Övriga risker

Såganvändning kan medföra följande risker:

- skador orsakade av vidrörande av roterande delar

Trots iakttagande av gällande säkerhetsföreskrifter och inlemmande av säkerhetsanordningar, kan vissa övriga risker inte undvikas. De är:

- Hörselskador.

• Risk för olyckor orsakade av blottade delar av den roterande klingan.
  – Risk för skador då klingan byts ut.
• Risk att klämma fingrama när skydden öppnas.
• Hälsorisker till följd av inandat damm som bildas vid sågning i trä, i synnerhet ek, bok och MDF.

Följande faktorer ökar risken för andningsproblem:

• Ingen utsugningsapparat ansluten vid sågning av trä
• Otilräcklig spånutsugning som orsakas av smutsiga utsugningsfilter

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Bärpunkt

Håll alltid händerna undan från bladet.

Datumkoden (u), vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2010 XX XX

Tillverkningsår

Förpackningens innehåll

Paketet innehåller:

1 Geringssåg
1 Klingnyckel i nyckelhållare
1 Sågblad
1 Dammpåse
1 Arbetsbelysningssystem med lysdiod (DW713XPS)
1 Bruksanvisning
1 Sprängskiss

• Kontrollera om det finns skador på verktyget, delar eller tillbehör som kan ha uppkommit under transporten.
• Ta dig tid att noggrant läsa igenom och förstå den här bruksanvisningen, före användande.

Beskrivning (fig. 1, 2)

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå.

a. Manöverhandtag
b. Undre skydd
c. Anslag högersida
d. Bord
e. Geringsspärr

f. Geringsskala
g. Bas
h. Hål för påbyggnad
i. Nyckel

SVENSKA

j. Hål för bänkmontering

k. Anslagsknapp

I. På/av-knapp

m. Bärhandtag

n. Dammutlopp

o. Transportlås

p. Klämhandtag fasning

q. Fasskala

r. Greppurtag

s. Spårskiva

t. Geringsspärr

u. Datumkod

v. Anslag vänstersida

w. Motorkåpa

x. Spindellås

y. Hål för lâs

z. Stopp för vinkelposition

aa. Stopp för inställning av fasningsläge

bb. Stopp för vertikal inställning

cc. Spärrspak

dd. Bakre nedre skydd

ee. Övre skydd

Valfria tillbehör (fi g. 3)

ff. Dammpåse

gg. Klämma

hh. Lysdiod för arbetsljussystem

ii. Längdstopp

jj. Arbetsstöd

AVSEDD ANVÄNDNING

Din DEWALT DW713 geringssåg har konstruerats för professionell sågning av trä, träprodukter och plast. Den utför sågoperationer såsom kapning, snedsågning och geringssågning enkelt, korrekt och säkert.

Denna enhet är konstruerad för användning med en nominell bladdiameter på 216 mm med karbidbladspets.

Använd INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dessa geringssågar är professionella arbetsverktyg.

LÄT INTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

VARNING! Använd inte maskinen för andra syften än vad som avsetts.

Elsäkerhet

Den elektriska motom har utformats enbart för en spänning. Kontrollera alltid att elkontaktens spänning motsvarar spänningen på märkplåten.

Ditt verktyg är dubbelisolerat i enlighet med EN 61029; därför behövs inte en jordad sladd.

Vid sladdbyte, får verktyget enbart repareras av auktoriserad serviceverkstad eller kvalificerad elektriker.

Användning av förlängningssladd

Om det behövs en förlängningssladd skall du använda en godkänd förlängningssladd som är lämpad för elintaget hos det här verktyget (se tekniska upplysningar).

Minimal ledarstorlek är 1,5 mm ^2 . Rulla alltid ut sladden fullständigt då du använder en kabelrulle.

MONTERING

VARNING: För att minska risken för personskada, stäng av enheten och koppla bort maskinen från strömkällan innan du installerar och tar bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

Uppackning (fi g. 1, 2, 4)

1. Avlägsna sågen försiktigt från förpackningsmaterialet med hjälp av bärhandtaget (m).
2. Tryck ned manöverhandtaget (a) och dra ut transportläset (o) som bilden visar.
3. Släpp långsamt trycket på handtaget så att sågen fjädrar upp till sin fulla höjd.

Bänkmontering (fi g. 5)

1. Hålen (j) i alla fyra fötterna är till för att möjliggöra bänkmontering. Två olika hålstorlekar finns för två olika bullstorlekar. Använd något av hålen, det är inte nödvändigt att använda båda hålen. Bultar med en diameter på 8 mm och 80 mm långa föreslås. Montera alltid fast sågen för att förhindra rörelser. För att förbättra bärbarheten kan verktyget monteras på en bit plywood som är 12,5 mm eller tjockare vilken kan klämmas fast på ditt arbetsbord eller flyttas till andra arbetsplatser och klämmas fast.

2. Vid montering på plywood, se till att monteringsskruvarna inte sticker ut ur skivans undersida. Plywoodskivan ska ligga jämns med stödet för arbetsstycket. När du klämmer fast sågen på en arbetsskiva, kläm endast på klämfötterna där skruvhålen sitter. Om du klämmer någon annanstans hindras maskinen i sin verkan.

3. För att förhindra att du fastnar eller sågar snett, se till att monteringsytan inte är skev eller ojämn på annat sätt. Om sågen gungar på underlaget, lägg ett tunt föremål under en sågfot tills den står stadigt på underlaget.

VARNING: För att minska risken för personskada, stäng av enheten och koppla bort maskinen från strömkällan innan du installerar och tar bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

• Tryck aldrig ned spindellåsknappen när bladet är anslutet till eluttaget eller i rörelse.
• Såga aldrig lättlegering eller i jämhaltig metall (innehåller jäm eller stål) eller murverk eller fibercementprodukter med denna geringssåg.

• Tryck ned huvudlåsets frigöringsspak (cc) för att frigöra det nedre skyddet (b), lyft sedan det nedre skyddet så långt som möjligt.

• Med det nedre skyddet i lyft position trycker du på spindellåsknappen (x) med ena handen och med följande bladskruvnyckeln (i) i den andra handen för att lossa den vänstergängade bladlässkruven (nn) genom att vrida den medurs.

VARNING! För att använda spindellåset, tryck på knappen såsom visas och vrid på spindeln för hand tills du känner att läset aktiveras.

Fortsätt att hålla låsknappen intryckt för att förhindra att spindeln vrids.

1. Ta bort bladlässkruven (nn) och den yttre spindelhylsan (pp).

2. Montera sågbladet (oo) på bladadaptern (qq) placerad direkt mot insidan av spindelhylsan (rr), se till att tänderna på nederkanten av bladet pekar mot baksidan av sågen (bort från användaren).

3. Sätt tillbaka den yttre spindelhylsan (pp).

4. Dra åt bladlåsskruven (nn) noga genom att vrida den moturs medan du håller fast spindellåset med din andra hand.

WARNING! Var medveten om att sågbladet endast kan bytas såsom beskrivits. Använd endast blad som specificeras under tekniska data; kat.nr.: DT4323 föreslås

Inställning

VARNING: För att minska risken för personskada, stäng av enheten och koppla bort maskinen från strömkällan innan du installerar och tar bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

Din geringssåg är noggrant inställd i fabriken. Om sågen efter transport och hantering eller av någon annan anledning måste ställas in på nytt, justera den enligt nedanstående beskrivning. När maskinen en gång är rätt inställd krävs normalt ingen upprepad justering.

KONTROLL OCH INSTÄLLNING AV GERINGSSKALAN (FIG. 10, 11)

1. Lossa geringsspärren (e) och sväng geringsarmen tills spärren läser den i läge för 0° gering. Spänn inte fast spaken (e).
2. Dra huvudet nedåt tills bladet nätt och jämnt löper i sågskåran (s).
3. Sätt en vinkelhake (tt) mot vänstra sidan av anslaget (v) och bladet (oo) (fig. 10).

WARNING: Låt inte vinkelhaken vidröra sågtändemas spetsar.

Inställningen går till så här:

1. Lossa de tre skruvama (ss) och justera anordningen geringsam/ skala åt höger eller vänster tills vinkelhaken visar att klingan står 90° mot anslaget.
2. Dra åt de tre skruvama (ss) på nytt. Bry dig för tillfället inte om vad geringsskalans visare anger.

INSTÄLLNING AV GERINGSVISAREN (FIG. 10–12)

1. Lossa geringsspärren (e) och skjut snabbspärren (t) nedåt så att armen (a1) frigörs.
2. Flytta amen så att geringsvisaren (uu) står i nolläge, se fig. 12.
3. Med geringsspärren lös, låt snabbspärren knäppa fast medan du vrider geringsarmen förbi nollan.
4. Titta på visaren (uu) och geringsskalan (f). Om visaren inte anger exakt noll, lossa skruven (a2) och flytta plastbrickan så att man kan avläsa 0° och dra åt skruven.

INSTÄLLNING AV GERINGSLÅS/SPÄRR (FIG. 22)

Om maskinens bas är rörlig medan geringsspärren (e) är låst, ska geringslåset/spärren justeras.

1. Frigör geringsspärren (e).
2. Placera geringsspärren (e) i uppvänt läge.
3. Lossa låsskruven (v v) med hjälp av en sexkantsnyckel.

OBS: På vissa modeller finns ingen låsskruv. Fortsätt då till steg 4.

1. Justera geringslåset/spärren genom att stegvis vrida 45° i taget medsols för att öka spärrstyrkan.

2. Kontrollera att bordet inte är rörligt medan spaken (e) är låst i godtycklig (inte förinställd) vinkel.

3. Drag åt spärrskruven (v v).

KONTROLL OCH INSTÄLLNING AV BLADET MOT BORDET (FIG. 13–18)

1. Lossa spännhandtaget (p).
2. Tryck geringsarmen åt höger så att den är helt vertikal mot stoppet för vinkelposition (z) som sitter mot stoppet för vertikal inställning (bb) och dra åt fasklämmans handtag.
3. Dra huvudet nedåt tills bladet nätt och jämnt löper i sågskåran (s).
4. Sätt en vinkelhake (tt) på bordet och mot klingan (oo) (fig. 15).

WARNING: Låt inte vinkelhaken vidröra sågtändemas spetsar.

Inställningen går till så här:

1. Lossa spärrmuttern (ww) några varv, samtidigt som du ser till att spärrskruven (bb) sitter ordentligt mot stoppet för vinkelposition (z) och justera spärrskruven för vertikal inställning (bb) in eller ut tills vinkelhaken visar att klingan står 90° mot bordet.
2. Dra åt spärmuttern ordentligt (ww) medan du håller fast spärrskruven (bb).
3. Om visaren (xx) inte anger noll på fasningsskalan (q), lossa skruven (yy) som håller fast visaren och flytta denna efter behov.

JUSTERING AV ANSLAG (FIG. 19)

Övre delen av anslaget kan justeras för att ge mer utrymme, så att sågen kan fasa ut hela 48° på både vänster och höger sida.

Justera vänster anslag (v):

1. Lossa plastknoppen (k) och dra anslaget åt vänster.
2. Kör sågen utan underlag och kontrollera utrymmet. Justera anslaget så att det är så nära klingan som är praktiskt möjligt för att ge stöd åt arbetsmaterialet, utan att armens upp- och nedåtrörelse störs.
3. Dra åt knoppen ordentligt.

WARNING: Sågspåren (zz) kan proppas igen av sågspån. Använd en pinne eller tryckluft med lågt tryck för att rensa spåret.

KONTROLLERA OCH JUSTERA FASVINKEL (FIG. 19, 20)

1. Lossa anslagsknappen på vänster sida (k) och skjut den övre delen av vänster anslag så långt som möjligt till vänster.
2. Lossa fasklämmans handtag (p) och flytta sågarmen till vänster tills stoppet för vinkelposition (z) vilar på stoppet för fasningsläge (aa). Detta är 45° fasvinkel.

Inställningen går till så här:

1. Låssa spärrmuttem (ww) några varv och vrid på skruven vid stoppet för fasningsläge (aa) inåt eller utåt till pekaren (xx) visar 45° och stoppet för vinkelposition (z) vilar mot stoppet för fasningsläge (aa).
2. Dra åt spärmuttern ordentligt (ww) medan du håller fast spärrskruven (aa).
3. För att få en fas på 3° åt höger eller 48° åt vänster måste de två spärrskruvama justeras så att sågarmen kan röra sig så mycket som behövs.

SKYDDENS RÖRELSE OCH SIKT

Klingskydden på sågen är utformade för att höjas automatiskt när armen förs ned, och för att sänkas ned över klingan när armen lyfts upp.

Skyddet kan höjas för hand vid montering och byte av sågklinga, eller vid kontroll av sågen. LYFT ALDRIG UPP SKYDDET MANUELLT OM INTE SÅGEN ÄR AVSTÄNGD.

OBS: Vissa specialsågningar kräver att man höjer skyddet manuellt. Se avsnittet om hur man sågar ut fotlister på upptill 88,9 mm höjd.

Skyddets framsida har ett galler så att du kan se när du sågar. Gallret ger avsevärt skydd mot runtflygande bitar, men skyddet är alltså delvis öppet. Bär alltid skyddsglasögon när du tittar genom gallret.

AUTOMATISK ELEKTRISK BROMS

Sågen är utrustad med en automatisk elektrisk klingbroms som stoppar sågklingan inom 5 sekunder efter att den utlöses. Det går inte att justera.

Ibland kan det ske en fördröjning efter utlösning innan bromsen aktiveras. I sällsynta fall kanske inte bromsen aktiveras alls och bladet fortsätter snurra allt långsammare tills det stannar.

Om en fördröjning eller "överhoppning" sker bör du slå på och av sågen 4 eller 5 gånger. Om tillståndet kvarstår ska du ta verktyget till en auktoriserad DEWALT-verkstad.

Se alltid till att bladet har stannat innan du tar upp det ur spåret. Bromsen ska aldrig ersätta skydd och du måste vara lika försiktig och ägna sågen din fulla uppmärksamhet.

ANVÄNDNING

Bruksanvisning

WARNING: lakttag alltid säkerhetsföreskrifter och gällande regler.

G: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.

Se till att maskinen placeras på ett ergonomiskt sätt vad gäller höjd och stabilitet. Maskinens plats skall väljas så att opertören har god översikt och tillräckligt med utrymme runt maskinen så att arbetsstyckena kan hanteras utan begränsningar.

SVENSKA

För att minska effekterna av vibrationerna se till att omgivande temperatur inte är för kall, att maskinen och tillbehören är väl underhållna och att arbetsstyckets storlek är lämpligt för denna maskin.

Före användandet

• Montera rätt sågklinga. Använd inga sågklingor som är för slitna. Apparatens högsta varvtal får inte överskrida sågklingans.
• Försök aldrig såga mycket små bitar.
• Låt bladet såga fritt. Tvinga inte sågen.
• Såga inte förrän motorn har uppnått full hastighet.
• Se till att alla spärknappar och spännhandtag är åtdragna.
  • Sätt fast arbetsstycket.
• Även om denna såg kan skära trä och många mjukmetaller, handlar dessa användarinstruktionerna endast om sågning i trä. För andra material gäller samma riktlinjer. Såga aldrig jämhaltiga material (jäm och stål) eller murverksmaterial med denna såg! Använd inte sliprondeller!
• Använd spårskivan. Använd inte maskinen om spåret i skivan är bredare än 10 mm.

Strömbrytare (fi g. 21)

På startknappen (l) finns ett hål (y) som kan låsas med ett hänglås.

1. För att starta maskinen, tryck på strömbrytaren (I).
2. För att stanna maskinen, släpp strömbrytaren.

Kropps- och handställning

Rätt ställning på kropp och händer medan du använder geringssågen gör arbetet lättare, noggrannare och säkrare.

• Placera aldrig händerna i sågområdet.
• Placera aldrig händerna närmare bladet än 150 mm.
• Håll arbetsstycket stadigt mot bordet och anslaget medan du sågar. Håll kvar händerna tills du har släppt strömbrytaren och bladet har stannat helt.
• Utför alltid rörelsen blint (med avstängd såg) så att du kan kontrollera klingans spårföming innan du sågar.
  • Korsa aldrig händerna.
• Håll båda fötterna stadigt på golvet och se till att du håller balansen.
• Följ armen när du flyttar den till höger eller vänster och stå något vid sidan av bladet.
• Sikta genom skyddets galler när du följer ett pennstreck.

GRUNDLÄGGANDE SÅGNING

Vertikal, rak kapning (fi g. 1, 2, 23)

OBS: Använd alltid sågklingor på 250 mm med 30 mm hål för att få rätt kapfunktion.

1. Lossa geringsspärrspaken (e) och skjut geringsspärren (t) nedåt så att armen frigörs.
2. Lås snabbspärren i läge för 0° och dra åt geringsspärren.
3. Placera trästycket som ska sågas mot anslaget (c, v).
4. Ta manöverhandtaget (a) och tryck in spärrspaken (cc) så att huvudet frigörs.
5. Tryck in startknappen (I) för att starta motorn.
6. Tryck ned huvudet så att bladet sågar igenom trästycket och när in i spårskivan av plast (s).
7. Efter avslutad sågning släpper du strömbrytaren och väntar tills klingan har stannat innan du för tillbaka huvudet till dess övre viloläge.

Vertikal geringskapning (fi g. 1, 2, 24)

1. Lossa geringsspärrspaken (e) och skjut geringsspärren (t) nedåt så att armen frigörs. Flytta armen åt höger eller vänster till önskad vinkel.

2. Snabbspärren kommer automatiskt att söka sig till 10°, 15°, 22,5°, 31,62° och 45°. Om arbetet kräver någon mellanvinkel eller 50°, håll huvudet stadigt och spärra det genom att dra åt geringsspärren.

3. Se alltid till att geringsspärren är ordentligt fastsatt innan du börjar såga.

4. Gör på samma sätt som för vertikal, rak kapning.

WARNING: När du fasningssågar en liten bit från trästyckets ända, placera trästycket så att biten som ska sågas av befinner sig på sidan med den större vinkeln mot anslaget, dvs stycket som ska sågas av till höger vid vänstergering och till vänster vid högergering.

Fassågning (fi g. 1, 2, 25)

Fasvinkeln kan ställas in från 3° höger till 48° vänster och kan sågas med geringsarmen inställd mellan noll och maximalt 45° geringsläge åt höger eller vänster.

1. Lossa anslagsknappen på vänster sida (k) och skjut den övre delen av vänster anslag (v) så långt som möjligt till vänster. Lossa fasklämmans handtag (p) och ställ in önskad fasvinkel.
2. Dra åt fasklämmans handtag (p) ordentligt.
3. Gör på samma sätt som för vertikal, rak kapning.

Sågningens kvalitet

Hur jämnt ett sågsnitt blir beror på många faktorer, t ex materialet som sågas. Vid listverk och andra precisionsändamål som kräver ett jämnt sågsnitt, får du bäst resultat med en vass sågklinga (60 tänder karbidstål) och en långsam, jämning sågrörelse.

WARNING: Se till att materialet inte kryper medan du sågar; kläm det ordentligt på plats. Låt alltid klingan stanna helt innan du lyfter armen. Om det ändå bryts ut små fibrer vid arbetsstyckets bakända, klistra en bit maskeringstejp på träet där sågningen ska göras. Såga igenom teipen och avlägsna den försiktigt när du är färdig.

Klämning av arbetsstycket (fi g. 3)

1. Kläm om möjligt fast trästycket vid sågen.
2. För bästa resultat, använd spännbacken (gg) som är avsedd för bruk med din såg. Kläm arbetsstycket mot anslaget om det är möjligt. Du kan klämma antingen till höger eller vänster om klingan. Kom ihåg att placera spännbacken mot en stadig, plan yta på anslaget.

WARNING: Använd alltid en materialklämma vid sågning av icke jämhaltiga metaller.

Stödning av långa arbetsstycken (fi g. 3)

1. Långa arbetsstycken måste alltid stödjas.
2. För bästa resultat, använd det förlängda stödet (jj) till att öka bredden på sågbordet (kan erhållas separat hos din återförsäljare). Stöd långa arbetsstycken på lämpligt sält, t ex med en sågbock eller liknande, så att ändarna inte kan falla.

Sågning av tavelramar, geringslådor och andra fyrsidiga projekt (fi g. 26, 27)

TRIMLISTER OCH ANDRA RAMAR

Utför några enkla projekt i provbitar till du börjar få "känsla" för sågen. Din såg är perfekt för gering av hörn, såsom visas i fig. 26. Den avbildade fogen kan göras antingen med fas- eller geringsinställning.

MED FASINSTÄLLNING

De båda plankoma är lutade i 45° vinkel, vilket ger ett 90° hörn. Geringsarmen spärras i nolläge. Träet placeras med den breda flatsidan mot bordet och den smala sidan mot anslaget.

MED GERINGSINSTÄLLNING

Samma sågning kan utföras som höger- eller vänstergering med träets flatsida mot anslaget.

De båda skisserna (fig. 26, 27) är endast för fyrsidiga föremål. Vid ett annat antal sidor kråvs en annan gerings- eller fasvinkel. Nedanstående tabell ger rätt vinkel för diverse former, utgående från att alla sidor är lika långa. För en form som inte står i tabellen, dela 180° genom antalet sidor för att erhålla rätt gerings- eller fasvinkel.

Antal sidor	Gerings- eller fasvinkel
4	45^
5	36^
6	30^
7	25,7^
8	22,5^
9	20^
10	18^

En sammansatt gering är en sågning med både geringsvinkel (fig. 27) och fasvinkel (fig. 26) samtidigt. En sådan sågning används för att göra ramar eller lådor med avfasade sidor som den i figur 28.

WARNING: Om sägvinkeln varierar från snitt till snitt, kontrollera att spärrarna för fasning och gering är ordentligt åtdragna. Dessa knappar måste dras fast varje gång fasnings- eller geringsvinkeln har ändrats.

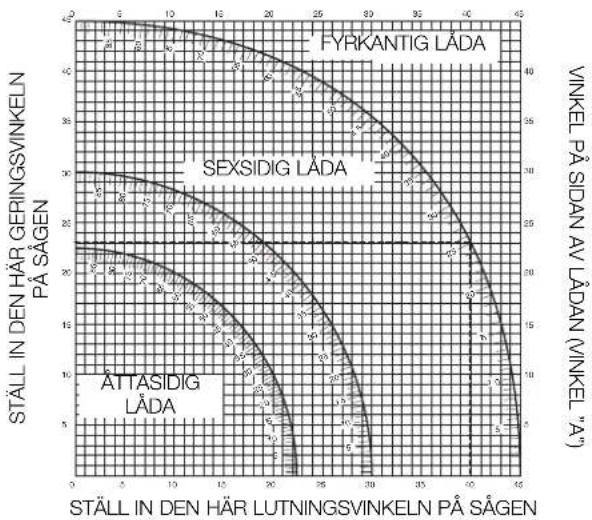

- Nedanstående diagram är till hjälp när du ställer in fasnings- och geringsvinkeln för att såga en sammansatt gering. Välj den vinkel "A"(fig. 29) som behövs för det aktuella projektet och sök upp den vinkeln på bäglinjen i diagrammet. Följ från den punkten diagrammet rakt nedåt för rätt fasvinkel och rakt åt sidan för rätt geringsvinkel.

• Ställ in sågen för dessa vinklar och såga ett par provsnitt.
  • Prova hur de sågade bitarna passar ihop.
• Exempel: För att göra en fyrsidig läda med 25° yttervinkel (angle "A") (fig. 29), använd bågen uppe till höger. Sök upp 25° på bågskalan. Följ den horisontellt korsande linjen åt ena eller andra hålet för rätt geringsinställning av sågen (23°). Följ på samma sätt den vertikalt korsande linjen uppåt eller nedåt för rätt fasvinkelinställning av sågen (40°). Gör alltid ett par snitt i provbitar för att kontrollera sågens inställning.

Mikrometerskala (fi g. 30–32)

Din såg är försedd med en mikrometerskala för ökad precision. För inställningar som kräver bråkdelar av vinklar (1/4°, 1/2°, 3/4°) kan du med mikrometerskalan fininställa geringsvinkeln till närmaste 1/4° (15 minuter). Använd mikrometerskalan på följande sätt. Låt säga att du vill geringssåga en vinkel på 24-1/4° höger.

• Stäng av apparaten.
• Sätt geringsvinkeln på närmaste hela grad genom att ställa mikrometerskalans mittersta märke (fig. 30) i linje med märket för hela grader som är etsat i geringsskalan. Se noga på fig. 31. Den avbildade inställningen är 24° gering åt höger.
• Ställ in den sista 1/4° genom att trycka in geringsarmens spärr och försiktigt flytta armen åt höger till mikrometermärket för 1/4° står i linje med det närmaste gradstrecket på geringsskalan. I detta exempel råkar närmaste gradstreck på geringsskalan vara 25°. Fig. 32 visar en inställning på 24-1/4° högergering.

- Vid gering åt höger:

• förstora geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till höger på geringsskalan.
• minska geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till vänster på geringsskalan.

- Vid gering åt vänster:

• förstora geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till vänster på geringsskalan.
• minska geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till höger på geringsskalan.

Sågning av fotlister

Sågning av fotlister utförs med en 45° fasvinkel.

• Gör alltid en tomkörning innan du börjar såga.
• Alla sågningar görs med listens baksida mot sågen.

INNERHÖRN

Vänster sida

1. Placera listen med ovansidan mot anslaget.
2. Spara vänstra sidan av snittet.

Höger sida

1. Placera listen med undersidan mot anslaget.
2. Spara vänstra sidan av snittet.

YTTERHÖRN

Vänster sida

1. Placera listen med undersidan mot anslaget.
2. Spara högra sidan av snittet.

Höger sida

1. Placera listen med ovansidan mot anslaget.
   2 Spara högra sidan av snittet.

Sågning av välvda lister

Sågning av välvda lister utförs i sammansatt gering. För att uppnå extrem noggrannhet måste sågen ställas in med följande vinklar: 31,62° för gering 33,85° fasning. Dessa inställningar gäller vanliga välvda lister med vinklar på 52° upptill och 38° nedtill.

• Såga först i provbitar, inna du gör den riktiga vinkeln.
• All sågning sker med vänsterfasning och listens baksida nedåt.

INNERHÖRN

Vänster sida

1. Placera listen med ovansidan mot anslaget.
2. Gering höger.
3. Spara vänstra sidan av snittet.

Höger sida

1. Placera listen med undersidan mot anslaget.
2. Gering vänster.
3. Spara vänstra sidan av snittet.

YTTERHÖRN

Vänster sida

1. Placera listen med undersidan mot anslaget.
2. Gering vänster.
3. Spara vänstra sidan av snittet.

Höger sida

1. Placera listen med ovansidan mot anslaget.
2. Gering höger.
3. Spara högra sidan av snittet.

SVENSKA

Specialsågning

- All sågning görs med materialet fastsatt på bordet och mot anslaget. Se till att arbetsmaterialet sitter fast ordentligt.

BÖJT MATERIAL

När man sågar i böjt material ska man alltid placera materialet enligt figur 34 och aldrig såsom visas i figur 35. Om du placerar materialet felaktigt, fastnar alltid bladet mot slutet av sågningen.

SÅGA I PLASTRÖR ELLER ANDRA RUNDA MATERIAL

Du kan lätt kapa plaströr med din såg. Det ska kapas på samma sätt som trä och klämmas eller hållas fast ordentligt vid anslaget så att det inte rör sig. Det är extra viktigt när man sågar i vinkel.

SÅGA I STORT MATERIAL

Ibland kan en träbit vara för stor för att få plats under klingskyddet. Man kan få lite extra höjd genom att fälla upp skyddet ur vägen, såsom visas i figur 36. Undvik detta i så stor utsträckning som möjligt, men om det behövs så fungerar sågen som den ska och sågar i det större materialet. DU FÅR ALDRIG KNYTA ELLER TEJPA UPP SKYDDET, ELLER HÅLLA UPP DET PÅ ANNAT VIS, NÄR SÅGEN ÄR I BRUK.

Dammuppsugning (fi g. 2, 3)

- Sätt dammpåsen (ff) på dammutsuget (n).

WARNING! När så är möjligt anslut damutsugningsenheten som konsturerats i enlighet med relevanta bestämmelser beträffande dammutsläpp.

Använd om möjligt en dammsugare som fyller gällande föreskrifter för dammutsläpp. Externt anslutna system ska ha en luftkapacitet på 20 m/s ±2 m/s. Hastigheten ska måtas vid anslutningsröret vid anslutningspunkten, med anslutet verktyg som inte är påslaget.

Transport (fi g. 4)

Ett bärhandtag (a) är monterat ovanpå sågarmen så att geringssågen enkelt kan bäras.

• För transport av sågen, sänk armen och tryck in transportlåset (o).
• Använd alltid bärhandtaget (a) eller greppurtagen (r) som visas i fig. 4 när sågen ska flyttas.

UNDERHÅLL

Ditt DEWALT elverktyg har utformats för att fungera under lång tid med ett minimum av underhåll. Långvarig och god funktion är beroende av lämpligt verktygsunderhåll och regelbunden rengöring.

G: För att minska skaderisken bör du stänga av maskinen och dra ut elsladden före du installerar eller tar bort tillbehör, justerar eller ändrar på inställningar eller gör reparationer. Se till att strömbrytaren står i OFF-läge. Oavsiktlig påslagning av verktyget kan orsaka personskador.

Smörjning

Beröringsfria fettsmorda kullager har användts i hela maskinen. De här kullagren tillsätts tillräckligt med fett i fabriken för att det ska räcka under kapsägens hela livstid.

Rengöring

Innan användning kontrollera noga att den övre bladskyddet, det rörliga nedre bladskydder samt dammutsugningsröret fungerar korrekt. Se till att spån, damm eller bitar från arbetsstycket inte medför att någon av funktionema blockeras.

Om något fragment från arbetsstycket fastnar mellan sågbladet och skydden, koppla ifrån maskinen från elförsörjningen och följ instruktionema som ges i avsnittet Montering av sågbladet. Ta bort de bitar som fastnat och montera tillbaka sågbladet.

WARNING: Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilema. Bär godkända skyddsglasögon och godkänd andningsmask när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikaliema kan försvaga materialet i de här delama. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sänk aldrig någon del av verktyget i vätska.

WARNING: Rengör bordsytan regelbundet för att undvika risk för skador.

WARNING: Rengör dammuppsamlingssystemet regelbundet för att undvika risk för skador.

Valfria Tillbehör

WARNING: Då andra tillbehör än de som erbjuds av DEWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten.

D FÖR ARBETSLJUSVARNING: ODSTRÅLNING: TITTA INTE IN I STRÅLEN

Rådgör med din handlare för information om lämpliga tillbehör.

Miljöskydd

Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall.

Kasta inte bort din DEWALT produkt tillsammans med hushållsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling.

Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial.

Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos

handlaren när du köper en ny produkt.

DEWALT tillhandahåller en terminal för insamling och återvinning av DEWALT produkter då de uppnått slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar.

Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala DEWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade DEWALT reparatörer, samt fullständiga upplysninger om vår service efter försäljning och kontakter på Internet på: www.2helpU.com.

GARANTI

DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI

TILLFREDSSTÄLLELSE-GARANTI •

Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

- KONTRAKT PÅ ETT ÅRS FRI SERVICE •

Skulle du behöva underhåll eller service på ditt verktyg från DEWALT inom 12 månader efter inköpet, kommer detta att göras avgiftsfritt hos ett godkänt reparationsombud för DEWALT. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI •

Om din produkt från DEWALT fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;
• Produkten bara har utsatts för rimligt slitage och nötning;
• Reparationer inte har försökt göras av obehöriga personer;
• Bevis på köpet visas upp.
• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar.

Om du vill ställa skadeståndsanspråk, kontakta din försäljare eller ta reda på var ditt närmaste godkända reparationsombud
