BEDIENUNGSANLEITUNG DW713XPS DEWALT

Deutsch (übersetzt von den originalanweisungen) 18

z. Vinkelpositionsstop

aa. Justeringsstop til smigstilling

bb. Stop for justering af vandret stilling

cc. Hovedlåsestang

GRUNDLÆGGENDE SAVNING

Lige lodrette tværsnit (fi g. 1, 2, 23)

BEMÆRK: Brug altid 250 mm savklinger med 30 mm skafthuller for at opnå de ønskede savekapaciteter.

KAPP-UND GEHRUNGSSÄGE DW713, DW713XPS

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

DW713/DW713XPS
Spannung
Typ	2
Leistungsaufnahme	W	1600
Sägeblattdurchmesser	mm	250
Max. Sägeblatldrehzahl	min-1	5000
Max. Querschnittkapazität bei 90°	mm	162
Max. Gehrungsschnittkapazität bei 45°	mm	114
Max. Schnitttiefe bei 90°	mm	90
Max. Schnitttiefe von Schrägschnitten bei 45°	mm	58
Gehrung (max. Einstellung)	links	50°
rechts	50°
Neigung (max. Einstellung)	links	48°
rechts	48°

0° Gehrungseinstellung

Resultierende Breite bei max. Höhe 90 mm	mm	95
Resultierende Höhe bei max. Breite 90 mm	mm	41

45° Gehrungseinstellung

Resultierende Breite bei max. Höhe 90 mm	mm	67
Resultierende Höhe bei max. Breite 90 mm	mm	41

45° Neigungseinstellung

Resultierende Breite bei max. Höhe 61 mm	mm	95
Resultierende Höhe bei max. Breite 161 mm	mm	25

31,62° Gehrungseinstellung, 33,85° Neigungseinstellung

Resultierende Höhe bei max. Breite 133 mm	mm	20
Automatische Bremszeit des Sägeblatts	s	< 10,0
Gewicht	kg	15*

* DW713XPS mit LED-Arbeitslicht

L_FA (Schalldruckpegel)	dB(A)	91,0
K_FA (Schalldruckpegel-Unsicherheit K)	dB(A)	3,0
L_WA (Schallleistung)	dB(A)	102,0
K_WA (Schallleistung-Messungenauigkeit)	dB(A)	3,0

Gesamtschwingungswerte (Vektorsumme der triaxialen Beschleunigung) ermittelt gemäß EN 61029-1, EN 61029-2-9:

Schwingungsemissionswert a_h

a_n =		m/s2	2,6
Unsicherheit K	m/s2	1,5

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN 61029 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z. B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation des Arbeitsablaufes.

Sicherungen

Europa

230 V Werkzeuge

10 Ampere Stromversorgung

HINWEIS: Dieses Gerät ist für den Anschluss an ein Stromversorgungssystem mit einer maximale zulässigen Systemimpedanz Zmax von 0,30 Ω am Schnittstellenpunkt (Netzanschlusskasten) der Stromversorgung des Benutzers vorgesehen.

Der Benutzer muss sicherstellen, dass dieses Gerät ausschließlich an ein Stromversorgungssystem angeschlossen wird, das den obigen Anforderungen entspricht. Der Benutzer sollte gegebenenfalls das örtliche Stromversorgungsunternehmen nach der Systemimpedanz am Schnittstellenpunkt fragen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

DW713/DW713XPS

DEWALT erklärt hiermit, dass diese unter „Technische Daten“ beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN 61029-1, EN 61029-2-9

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

H. Jopsmann

Horst Großmann

Vizepräsident für Konstruktion und Produktentwicklung

DEWALT, Richard-Klinger-Straße 11.

WARNUNG! Beim Gebrauch von Elektrowerkzeugen sollten stets die grundlegenden Sicherheitsvorkehrungen befolgt werden, um das Risiko von Feuer, Stromschlag und Personenschäden zu reduzieren, einschließlich der nachfolgenden.

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt verwenden und bewahren Sie die Gebrauchsanleitung auf.

BEWAHREN SIE DAS HANDBUCH ZUM SPÄTEREN NACHSCHLAGEN AUF

Allgemeine Sicherheitsregeln

1. Halten Sie den Arbeitsbereich in Ordnung.

Unordnung im Arbeitsbereich führt zur Unfallgefahr.

1. Wählen Sie ihr Arbeitsumfeld sorgfältig aus.

Setzen Sie das Werkzeug keinem Regen aus und verwenden Sie es nicht unter feuchten oder nassen Bedingungen. Halten Sie den Arbeitsbereich gut beleuchtet (250–300 Lux). Verwenden Sie das Werkzeug nicht in brand- oder explosionsgefährdeten Bereichen, wie z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

1. Schutz vor elektrischem Schlag.

Vermeiden Sie jegliche Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde und Kühlschränke). Bei extremen Einsatzbedingungen (z.B. hohe Luftfeuchtigkeit, wenn Schleifschlamm erzeugt wird, usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines (Fl)-Fehlerstrom-Schutzschalters erhöht werden.

1. Halten Sie andere Personen fern.

Lassen Sie Personen, vor allem Kinder, die an den Arbeiten nicht beteiligt sind, das Werkzeug oder das Verlängerungskabel nicht anfassen und halten Sie sie vom Arbeitsbereich fern.

1. Bewahren Sie Ihre Werkzeuge sicher auf.

Unbenutzte Werkzeuge sollten an einem trockenen Ort unter Verschluss außerhalb der Reichweite von Kindem aufbewahrt werden.

1. Das Werkzeug nicht gewaltsam zweckfremd einsetzen.

Wenn es für seinen vorgesehenen Zweck angewendet wird, wird es die Arbeit besser und sicherer ausführen.

1. Verwenden Sie das richtige Werkzeug.

Setzen Sie Kleinwerkzeuge nicht dazu ein, die Arbeit von Hochleistungswerkzeugen zu verrichten. Verwenden Sie Werkzeuge nur entsprechend ihres vorgesehenen Zwecks; verwenden Sie beispielsweise zum Schneiden von Ästen oder Baumstümpfen keine Kreissäge.

1. Tragen Sie geeignete Arbeitskleidung.

Tragen Sie keine weite Kleidung oder Schmuck, da diese von den beweglichen Teilen des Werkzeugs erfasst werden können. Beim Arbeiten im Freien ist rutschfestes Schuhwerk zu empfehlen. Tragen Sie ein Haarnetz, um langes Haar damit zu bedecken.

1. Verwenden Sie Schutzausrüstung.

Tragen Sie immer eine Schutzbrille. Tragen Sie eine Atem- oder Staubschutzmaske, falls die Arbeitsabläufe Staub oder Flugpartikel erzeugen. Wenn die erzeugten Partikel heiß sind, sollte auch ein hitzebeständiger Schurz getragen werden. Tragen Sie immer einen Gehörschutz. Tragen Sie immer einen Schutzhelm.

1. Schließen Sie die Vorrichtungen zur Staubabsaugung an.

Falls Geräte zur Staubabsaugung oder zum -sammeln angeschlossen werden können, vergewissem Sie sich, dass diese angeschlossen sind und ordnungsgemäß verwendet werden.

1. Verwenden Sie das Kabel nicht missbräuchlich.

Ziehen Sie niemals am Netzkabel, wenn Sie es aus der Steckdose entfernen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern. Tragen Sie das Werkzeug niemals am Kabel.

1. Sichern Sie das Werkstück.

Wenn möglich, benutzen Sie Schraubzwingen oder einen Schraubstock, um das Werkstück in Position zu halten. Das ist sicherer, als Ihre Hände zu benutzen, und es hält beide Hände für die Bedienung des Werkzeugs frei.

1. Achten Sie auf einen sicheren Stand.

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

1. Pflegen Sie Ihre Werkzeuge mit Sorgfalt.

Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Schmiervorschriften und die Hinweise für Werkzeugwechsel. Überprüften Sie Ihr Werkzeug in regelmäßigen Abständen, und lassen Sie es im Falle von Beschädigungen von einem autorisierten Servicebetrieb reparieren. Halten Sie alle Griffe und Schalter trocken, sauber und frei von Öl und Schmierfett.

1. Ziehen Sie den Netzstecker.

Wenn sie nicht benutzt werden, sollte die Stromversorgung für Werkzeuge vor ihrer Wartung und beim Auswechseln von Zubehör wie etwa Sägeblättem, Bits und Schneidwerkzeug unterbrochen werden.

1. Entfernen Sie Stell- und Schraubenschlüssel.

Machen Sie es sich zur Gewohnheit, dass sie vor Inbetriebnahme des Werkzeugs visuell prüfen, ob Stell- und Schraubenschlüssel vom Werkzeug abgezogen sind.

1. Vermeiden Sie unbeabsichtigtes Einschalten

Tragen Sie das Werkzeug niemals mit einem Finger am Schalter. Vergewissem Sie sich, dass sich das Werkzeug vor dem Einstecken in der „Aus“-Position befindet.

1. Verwenden Sie Verlängerungskabel für den Einsatz im Freien.

Vor der Verwendung sollte das Verlängerungskabel inspiziert werden. Wenn es Beschädigungen aufweist, muss es ersetzt werden. Wenn das Werkzeug im Freien benutzt wird, benutzen Sie nur Verlängerungskabel, die zum Einsatz im Freien vorgesehen sind und entsprechend gekennzeichnet sind.

1. Seien Sie stets aufmerksam.

Achten Sie darauf, was Sie tun. Handeln Sie mit Vemunft. Bedienen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Alkohol stehen.

1. Kontrollieren Sie das Werkzeug auf Beschädigungen.

Überprüfen Sie das Werkzeug und das Netzkabel vor der Inbetriebnahme auf Beschädigungen, um festzustellen, ob es ordnungsgemäß funktionieren und seine vorgesehene Funktion erfüllen kann. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind und nicht klemmen und ob keine Teile gebrochen sind. Überprüfen Sie auch alle Befestigungen und alle weiteren Konditionen, die den Betrieb beeinflussen könnten. Schutzvorrichtungen oder andere beschädigte Teile sollten ordnungsgemäß von einem autorisierten Servicebetrieb repariert oder ersetzt werden, wenn die Bedienungsanleitung nichts anderes angibt. Lassen Sie beschädigte Schalter von einem autorisierten Servicebetrieb ersetzen. Verwenden Sie das Werkzeug nicht, wenn sich der Schalter nicht ein- oder ausschalten lässt. Versuchen Sie niemals, Reparaturen selbst durchzuführen.

WARNUNG! Bei Verwendung von hier nicht empfohlenen Zubehörteilen/Zusatzteilen oder bei der Durchführung von Arbeiten, die nicht in dieser Bedienungsanleitung beschrieben sind, besteht Verletzungsgefahr.

1. Lassen Sie Ihr Werkzeug von einer qualifizierten Person reparieren.

Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsrichtlinien. Reparaturen dürfen nur von qualifiziertem Fachpersonal unter Verwendung von Originalersatzteilen durchgeführt werden. Bei Nichtbeachtung können für den Benutzer wesentliche Gefahren entstehen.

Zusätzliche Sicherheitsrichtlinien für Kapp- und Gehrungssägen

• Die Maschine ist mit einem speziell gestalteten Stromzuführungskabel ausgestattet, das nur vom Hersteller oder von einem von ihm autorisierten Servicebetrieb ersetzt werden darf.

- Verwenden Sie die Säge nicht, um andere als die vom Hersteller empfohlenen Materialien zu schneiden.

- Nehmen Sie die Maschine nicht in Betrieb, wenn die Schutzhauben nicht am Platz sind oder wenn die Schutzhauben nicht funktionieren oder ordnungsgemäß gewartet werden.

DEUTSCH

• Vergewissern Sie sich vor der Durchführung von Schrägschnitten, dass der Arm sicher befestigt ist.
• Halten Sie den Bodenbereich im Umkreis der Maschine in einem guten Zustand und frei von losem Material, z.B. Spänen und Abschnitten.
• Verwenden Sie ordnungsgemäß geschärfte Sägeblätter. Beachten Sie die auf dem Sägeblatt angegebene Höchstgeschwindigkeit.
• Vergewissern Sie sich, dass alle Feststellknöpfe und -hebel fest angezogen sind, bevor Sie mit der Arbeit beginnen.
• Halten Sie ihre Hände nicht in die Nähe des Sägeblatts, wenn die Säge an der Stromversorgung angeschlossen ist.
• Versuchen Sie niemals, das sich bewegende Werkzeug schnell abzubremsen, indem Sie ein Werkzeug oder etwas anderes gegen das Sägeblatt drücken, da hierdurch schwere Verletzungen verursacht werden könnten.
• Vor der Verwendung von Zubehörteilen schlagen Sie in der Bedienungsanleitung nach. Die falsche Verwendung von Zubehör kann Sachschäden verursachen.
• Verwenden Sie beim Umgang mit einem Sägeblatt einen Halter oder tragen Sie Handschuhe.
• Vergewissern Sie sich vor dem Einsatz, dass das Sägeblatt ordnungsgemäß montiert ist.
• Vergewissern Sie sich, dass sich das Sägeblatt in die richtige Richtung dreht.
• Keine Sägeblätter mit einem Durchmesser verwenden, der größer oder kleiner ist als empfohlen. Die richtigen Schnittkapazitäten sind den technischen Daten zu entnehmen. Verwenden Sie nur die in diesem Handbuch spezifizierten Sägeblätter, die der Bestimmung EN 847-1 entsprechen.
• Ziehen Sie den Einsatz von speziell konstruierten lärmindernden Sägeblättern in Erwägung.
• Verwenden Sie keine HSS-Sägeblätter.
• Verwenden Sie keine gesprungenen oder beschädigten Sägeblätter.
• Verwenden Sie keine Schleif- oder Diamantscheiben.
• Verwenden Sie die Säge niemals ohne die Schlitzplatte.
• Heben Sie das Sägeblatt aus dem Schnitt im Werkstück, bevor Sie den Schalter loslassen.
• Klemmen Sie nie etwas gegen den Ventilator, um die Antriebswelle anzuhalten.
• Der Blattschutz an Ihrer Säge geht automatisch nach oben, wenn der Arm heruntergedrückt wird; er senkt sich über das Sägeblatt, wenn der Blockierschutz-Auslösehebel im Kopfteil (cc) gedrückt wird.
• Ziehen Sie den Blattschutz niemals per Hand hoch, außer wenn die Säge abgeschaltet ist. Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter installiert oder entfernt werden, oder zur Inspektion der Säge.
• Prüfen Sie regelmäßig, ob die Belüftungsschlitze des Motors sauber und spanfrei sind.
• Ersetzen Sie abgenutzte Schlitzplatten. Vor der Verwendung von Zubehörteilen schlagen Sie in der Bedienungsanleitung nach.
• Trennen Sie die Maschine vor der Durchführung von Wartungsarbeiten und vor dem Sägeblattwechsel vom Netz.
• Führen Sie niemals Reinigungs- oder Wartungsarbeiten durch, solange die Maschine noch läuft und sich der Kopf nicht in der Ruhestellung befindet.
• Sofern möglich, sollte sich die Maschine stets auf einer Werkbank befinden.
• Falls Sie zur Anzeige der Schnittlinie einen Laser verwenden, vergewissem Sie sich, dass es sich um einen Laser der Klasse 2 gemäß EN 60825-1 handelt. Tauschen Sie die Laserdiode nicht gegen eine Diode eines anderen Typs aus. Lassen Sie einen defekten Laser von einer autorisierten Kundendienstwerkstatt reparieren.
• Der vordere Teil des Blattschutzes ist mit kleinen Schlitzen versehen, die eine gute Sicht auf das Werkstück ermöglichen. Obwohl die Schlitze das Herumfliegen von Spänen erheblich reduzieren, handelt es sind doch um Öffnungen im Blattschutz;

somit sollten Sie immer eine Schutzbrille tragen, wenn Sie durch die Schlitze schauen.

- Schließen Sie die Säge beim Sägen von Holz an eine Staubsammelvorrichtung an. Bedenken Sie stets die Faktoren, die Einfluss auf die Staubbelastung haben:

-- Typ des bearbeiteten Materials (Spanplatten produzieren mehr Staub als Holz);

-- Schärfe des Sägeblatts;

-- richtige Einstellung des Sägeblatts.

-- Absaugvorrichtung mit Ventilationsleistung von mindestens 20 m/s

Vergewissem Sie sich, dass die Absaugvorichtung vor Ort sowie die Abzugshauben, Absaugleitungen und Transportschächte ordnungsgemäß ausgerichtet sind.

- Seien Sie sich der folgenden Faktoren bewusst, die Einfluss auf die Belastung durch Lärm haben:

-- verwenden Sie Sägeblätter, die dazu konstruiert sind, den emittierten Lärm zu vermindern;

-- verwenden Sie nur gut geschärfte Sägeblätter;

- Die Wartung der Maschine sollte in regelmäßigen Abständen durchgeführt werden;

- Maschinenfehler, einschließlich Blattschutz und Sägeblatt, sollten gemeldet werden, sobald sie entdeckt werden;

- Sorgen Sie für angemessene allgemeine oder ortsgebundene Beleuchtung;

- Vergewissern Sie sich, dass der Benutzer für den Gebrauch, die Einstellung und den Betrieb der Maschine angemessen ausgebildet ist;

- Vergewissern Sie sich, dass alle Distanz- und Spindelringe dem in dieser Anleitung angegebenen Zweck entsprechen.

- Entfemen Sie keine abgeschnittenen oder anderen Teile des Werkstücks aus dem Schneidebereich, während die Maschine läuft und der Sägekopf sich nicht in Ruheposition befindet.

- Sägen Sie niemals Werkstücke, die kürzer als 30 mm sind.

- Ohne zusätzliche Stütze kann die Maschine die folgende maximale Werkstückgröße akzeptieren:

– Höhe 90 mm, Breite 90 mm, Länge 500 mm

- Längere Werkstücke müssen durch einen geeigneten Tisch gestützt werden, z.B. DE7080. Klemmen Sie das Werkstück immer gut fest.

- Schalten Sie bei einem Unfall oder Maschinenfehler die Maschine sofort ab und trennen Sie sie von der Stromquelle.

- Melden Sie den Fehler und kennzeichnen Sie die Maschine in geeigneter Form, damit andere Personen die defekte Maschine nicht verwenden.

- Wenn das Sägeblatt beim Sägen aufgrund anormaler Vorschubkraft blockiert, schalten Sie die Maschine ab und trennen Sie sie von der Stromzufuhr. Entfernen Sie das Werkstück und stellen Sie sicher, dass sich das Sägeblatt frei dreht. Schalten Sie die Maschine ein und starten Sie einen neuen Sägevorgang mit reduzierter Vorschubkraft.

- Sägen Sie niemals Leichtmetalle, besonders kein Magnesium.

- Immer wenn es die Situation erlaubt, montieren Sie die Maschine an eine Werkbank, und verwenden Sie dazu Schrauben mit einem Durchmesser von 8 mm und einer Länge von 80 mm.

Restrisiken

Die größten Gefahren beim Einsatz von Sägen sind:

- Verletzungen aufgrund einer Berührung der rotierenden Teile Trotz Befolgung aller relevanten Sicherheitsbestimmungen und Anwendung von Schutzvorrichtungen sind die folgenden typischen Gefahren unvermeidbar:

– Gehörschaden durch Lärmbelastung.
- Unfallgefahr am nicht abgedeckten Bereich des rotierenden Sägeblatts.
- Verletzungsgefahr beim Wechseln des Sägeblatts.

• Quetschen der Finger beim Öffnen der Schutzabdeckungen.
• Gesundheitsrisiko durch Einatmen des beim Arbeiten verursachten Holzstaubs, der beim Sägen von Holz, besonders bei Eiche, Buche und MDF-Platten entsteht.

Die folgenden Faktoren erhöhen das Risiko von Atemproblemen:

• Keine Absaugvorrichtung beim Sägen von Holz angebracht
• Unzureichende Staubabsaugung durch nicht gereinigte Absaugfilter

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Tragpunkt

Halten Sie Ihre Hände nicht in die Nähe des Sägeblatts.

LAGE DES DATUMSCODES (ABB. [FIG.] 1)

Der Datumscode (u), der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2010 XX XX

Herstelljahr

Lieferumfang

Die Packung enthält:

1 Kapp- und Gehrungssäge
1 Sägeblattschlüssel, im Schlüsselfach gelagert
1 Sägeblatt
1 Staubbeutel
1 LED-Arbeitsleuchtensystem (DW713XPS)
1 Bedienungsanleitung
1 Explosionszeichnung

• Vergewissern Sie sich, dass das Werkzeug, die Teile oder Zubehörteile beim Transport nicht beschädigt wurden.
• Nehmen Sie sich Zeit, die Bedienungsanleitung vor Inbetriebnahme gründlich durchzulesen.

Gerätebeschreibung (Abb. 1, 2)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

a. Bedienungshandgriff
b. Unterer Sägeblattschutz
c. Anschlag, rechte Seite
d. Sägetisch
e. Gehrungsverriegelungshebel

f. Gehrungsskala

g. Fuß
h. Bohrungen für den Verlängerungsbausatz

i. Sägeblattschlüssel

j. Bohrungen für Werkbankmontage
k. Anschlagfeststellknopf

I. Ein-/Aus-Schalter

m. Tragegriff

n. Absauganschluss
o. Verriegelungsstift
p. Neigungsfeststellknopf

q. Neigungsskala
r. Griffaussparung
s. Schlitzplatte
t. Gehrungsarretierung
u. Datumscode
v. Anschlag, linke Seite
w. Motorgehäuse
x. Spindelarretierung
y. Bohrung für Vorhängeschloss
z. Winkelanschlag

aa. Justieranschlag für Neigungsstellung
bb. Justieranschlag für senkrechte Position
cc. Kopfverriegelungsstift
dd. Hinterer unterer Sägeblattschutz
ee. Oberer Sägeblattschutz

Sonderzubehör (Abb. 3)

ff. Staubbeutel

gg. Klemmbacke

hh. LED Arbeitsleuchtensystem

ii. Längsanschlag
jj. Werkstückauflage

VERWENDUNGSZWECK

Die DEWALT DW713 Kapp- und Gehrungssäge wurde zum professionellen Schneiden von Holz, Holzprodukten und Kunststoff entwickelt. Sie führt die Sägearbeiten für Querschnitte, Schrägschnitte und Gehrungsschnitte einfach, genau und sicher durch.

Das Gerät ist für die Verwendung mit einem nominalen Sägeblattdurchmesser von 216 mm mit Hartmetallschneide vorgesehen.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Diese Kapp- und Gehrungssäge ist ein Elektrowerkzeug für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

WARNUNG! Verwenden Sie Werkzeuge nur entsprechend ihres vorgesehenen Zwecks.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Ihr DEWALT-Gerät ist gemäß EN 61029 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe technische Daten).

Der Mindestquerschnitt des Leiters ist 1,5 mm². Bei Verwendung einer Kabelrolle muss das Kabel immer vollständig abgewickelt werden.

ZUSAMMENBAUEN

WARNING: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Auspacken (Abb. 1, 2, 4)

1. Nehmen Sie die Säge vorsichtig am Tragegriff aus der Verpackung (m).
2. Drücken Sie den Schalthebel (a) nach unten und ziehen den Kopfverriegelungsstift (o), wie dargestellt, heraus.
3. Geben Sie den Druck nach unten langsam frei und gestatten Sie dem Arm, sich zu seiner vollen Höhe zu erheben.

An der Werkbank befestigen (Abb. 5)

1. Alle vier Füße sind mit Löchern (j) versehen, die eine leichte Befestigung an der Werkbank ermöglichen. Es sind Löcher in zwei verschiedenen Größen vorhanden, so dass unterschiedliche Schraubengrößen verwendet werden können. Verwenden Sie eines der beiden Löcher; es ist nicht nötig, beide Löcher zu verwenden. Es werden Schrauben mit einem Durchmesser von 8 mm und 80 mm Länge empfohlen. Sichem Sie Ihre Säge vor dem Arbeiten ausreichend, damit sie sich nicht bewegen kann. Um die Mobilität Ihrer Säge zu verbessern, können Sie sie an einer mindestens 12,5 mm starken Sperrholzplatte befestigen. Sie können die Platte nun leicht an der Werkbank festklemmen und wieder abnehmen, um sie anderenorts zu befestigen.
2. Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, sollten Sie sicherstellen, dass die Befestigungsschrauben nicht aus dem Plattenboden herausragen. Die Sperrholzplatte muss bündig auf der Werkstückauflage anliegen. Bei Befestigung der Säge an einer beliebigen Arbeitsfläche sollte sie nur an den Klemmstellen festgeklammert werden, wo sich die Bohrungen für die Befestigungsschrauben befinden. Das Festklemmen an einer anderen Stelle beeinträchtigt den ordnungsgemäßen Betrieb der Säge.
3. Um ein Steckenbleiben oder Ungenauigkeiten zu verhindern, stellen Sie sicher, dass die Befestigungsoberfläche nicht verzogen oder anderweitig ungleichmäßig ist. Falls die Säge auf der Oberfläche wankt, schieben Sie ein Stück Material unter einen der Füße der Säge, bis die Säge auf der Befestigungsoberfläche sicher steht.

Montage des Sägeblatts (Abb. 6, 7, 8, 9)

WARNING: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

• Drücken Sie niemals den Spindelarretierungsknopf herunter, wenn das Sägeblatt unter Strom steht oder am Auslaufen ist.
• Schneiden Sie mit dieser Kapp- und Gehrungssäge kein Leichtmetall und Eisenmetall (eisen- oder stahlhaltig) oder Mauerwerks- oder Zementfasererzeugnisse.

• Drücken Sie den Kopfblockierungs-Freigabehebel (cc), um den unteren Blattschutz (b) freizugeben. Ziehen Sie nun den unteren Blattschutz so weit hoch wie möglich.

• Während der untere Sägeblattschutz hochgehalten wird, drücken Sie mit einer Hand den Spindelarretierungsknopf (x) nach unten, benutzen dann mit der anderen Hand den mitgelieferten Sägeblattschlüssel (i), um die linksgängige Feststellschraube des Sägeblatts (nn) durch Drehen im Uhrzelgersinn zu lockern.

WARNING! Um die Spindelarretierung zu verwenden, drücken Sie den Knopf und drehen die Spindel von Hand, bis Sie fühlen, dass die Arretierung einrastet.

Halten Sie den Arretierungsknopf eingedrückt, um die Spindel festzuhalten.

1. Entfernen Sie die Sägeblattschraube (nn) und den äußeren Sägeblattflansch (pp).
2. Montieren Sie das Sägeblatt (oo) auf dem Sägeblattadapter (qq), der sich am inneren Sägeblattflansch (m) befindet. Sorgen Sie dafür, dass die Zähne am unteren Blattrand in Richtung der Rückseite der Säge zeigen (vom Benutzer weg).
3. Montieren Sie den äußeren Sägeblattflansch (pp) wieder.
4. Ziehen Sie die Sägeblattschraube (nn) an, indem Sie sie entgegen dem Uhrzeigersinn drehen, während Sie mit der anderen Hand den Spindelarretierungsknopf gedrückt halten.

WARNUNG! Das Sägeblatt darf nur auf die beschriebene Art und Weise ausgetauscht werden. Verwenden Sie nur Sägeblätter gemäß den Technische Daten; Kat.nr.: DT4323 wird empfohlen.

Einstellungen

WARNING: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Ihre Kapp- und Gehrungssäge wurde im Werk genau eingestellt. Falls eine Nachjustierung aufgrund von Versand und Transport oder aus einem anderen Grund erforderlich ist, befolgen Sie die nachstehenden Schritte, um Ihre Säge einzustellen. Diese Einstellungen sollten genau bestehen bleiben, wenn sie einmal vorgenommen wurden.

PRÜFUNG UND EINSTELLUNG DER GEHRUNGSSKALA (ABB. 10, 11)

1. Lösen Sie den Gehrungsverriegelungshebel (e) und schwenken Sie den Gehrungsarm, bis der Schnappriegel die 0°-Gehrungsposition anpeilt. Lassen Sie den den Gehrungsverriegelungshebel (e) nicht einrasten.
2. Ziehen Sie das Kopfteil nach unten, bis das Blatt gerade den/die Sägeschlitz (s) erreicht.
3. Legen Sie einen Winkel (tt) gegen die linke Seite des Anschlags (v) und das Sägeblatt (oo) (Abb. 10).

WARNUNG: Lassen Sie die Sägeblattzähne nicht mit dem Winkel in Berührung kommen.

Falls eine Justierung erforderlich ist, gehen Sie wie folgt vor:

1. Lockem Sie die drei Schrauben (ss) und bewegen Sie die Skalen-/Gehrungsarmeinheit nach links oder rechts, bis das Sägeblatt, gemäß Messung mit dem Winkel, lotrecht zum Anschlag steht.
2. Ziehen Sie die drei Schrauben (ss) wieder fest. Schenken Sie der Anzeige des Gehrungszeigers an dieser Stelle keine Beachtung.

EINSTELLUNG DES GEHRUNGSZEIGERS (ABB. 10–12)

1. Lösen Sie den Gehrungsverriegelungshebel (e) und drücken Sie die Gehrungsarretierung (t) nach unten, um den Gehrungsarm (a1) zu lösen.
2. Bewegen Sie den Gehrungsarm, um den Gehrungszeiger (uu) auf die Nullposition zu setzen, wie in Abbildung 12 dargestellt.
3. Lassen Sie den Schnappriegel bei gelöstem Gehrungshebel an seinem Platz einrasten, während Sie den Gehrungsarm über die Nullstellung hinaus drehen.
4. Beobachten Sie den Zeiger (uu) und die Gehrungsskala (f). Wenn der Zeiger nicht exakt Null anzeigt, lockem Sie die Schraube (a2), bewegen Sie den Zeiger, bis er 0° anzeigt und ziehen Sie die Schraube fest.

EINSTELLUNG DES GEHRUNGSARRETIERUNGSSTABS (ABB. 22)

Falls der Fuß der Säge bei eingerastetem Gehrungsverriegelungshebel (e) bewegt werden kann, muss der Gehrungsarretierungsstab eingestellt werden.

1. Lassen Sie den Gehrungsverriegelungshebel ausrasten (e).
2. Stellen Sie den Gehrungsverriegelungshebel (e) in die aufrechte Position.

3. Lockern Sie mit einem Inbusschlüssel die Feststellschraube (v v) auf dem Drehzapfen. ANMERKUNG: Einige Modelle haben keine Feststellschraube und fahren mit Schritt 4 fort.

4. Stellen Sie den Gehrungsarretierungsstab ein, indem Sie ihn in Schritten von 45° im Uhrzeigersinn drehen, um die Arretierungskraft zu erhöhen.

5. Prüfen Sie, ob sich der Tisch nicht bewegt, wenn der Hebel (e) in einem beliebigen (nicht vorgegebenen) Winkel eingerastet wird.
6. Ziehen Sie die Feststellschraube (v v) an.

PRÜFEN UND EINSTELLEN VON SÄGEBLATT UND TISCH (ABB. 13–18)

1. Lockem Sie den Neigungsarretierungshebel (p).
2. Drücken Sie den Gehrungsarm nach rechts, um sicherzustellen, dass er vollkommen senkrecht zur Winkelanschlagsposition (z) steht, gegen den in senkrechter Stellung eingestellten Anschlag (bb) ausgerichtet, und ziehen Sie den Neigungsarretierungshebel an.
3. Ziehen Sie das Kopfteil nach unten, bis das Blatt gerade den/die Sägeschlitz (s) erreicht.
4. Stellen Sie einen Zeichenwinkel (tt) auf den Tisch und senkrecht gegen das Sägeblatt (oo) (Abb. 15).

WARNUNG: Lassen Sie die Sägeblattzähne nicht mit dem Winkel in Berührung kommen.

Falls eine Justierung erforderlich ist, gehen Sie wie folgt vor:

1. Lockem Sie die Überwurfmutter (ww) ein paar Umdrehungen, und während Sie sich vergewissern, dass die Anschlagschraube (bb) fest mit dem Winkelpositionsanschlag (z) verbunden ist, drehen Sie die Anschlagschraube (bb) zur Arretierung der senkrechten Position herein oder heraus, bis das Sägeblatt, gemäß Winkelmessung, in einem 90°-Winkel zum Tisch steht.
2. Ziehen Sie die Überwurfmutter (ww) fest, während Sie die Anschlagschraube (bb) in Position halten.
3. Falls der Neigungszeiger (xx) auf der Neigungsskala (q) nicht Null anzeigt, lockern Sie die Schraube (yy), die den Zeiger sichert und bewegen Sie den Zeiger in die angebrachte Position.

EINSTELLEN DES ANSCHLAGS (ABB. 19)

Der obere Teil des Anschlags kann eingestellt werden, um Spielraum zu erhalten, um die Säge volle 48° nach links und rechts zu neigen.

Zur Einstellung des Linksanschlags (v):

1. Lockem Sie den Plastikknopf (k) und schieben Sie den Anschlag nach links.
2. Machen Sie einen Probelauf bei abgestellter Säge und prüfen Sie den Spielraum. Stellen Sie den Anschlag so ein, dass er so nahe wie praktisch möglich am Sägeblatt ist, um dem Werkstück maximale Unterstützung geben zu können, ohne die auf- und absteigende Bewegung des Arms zu behindern.
3. Ziehen Sie den Knopf sicher fest.

WARNUNG: Die Führungsrillen (zz) können mit Sägemehl verstopft werden. Verwenden Sie für die Reinigung der Führungsrillen ein Stäbchen oder niedrige Druckluft.

PRÜFEN UND EINSTELLEN DES NEIGUNGSWINKELS (ABB. 19, 20)

1. Lockem Sie den Feststellknopf für den Linksanschlag (k) und schieben Sie den oberen Teil des Linksanschlags so weit es geht nach links.
2. Lockem Sie den Neigungsarretierungshebel (p) und bewegen Sie den Sägearm nach links, bis der Winkelpositionsanschlag (z) auf dem Justieranschlag für die Neigungsstellung (aa) ruht. In dieser Einstellung beträgt die Neigung 45°.

Falls eine Justierung erforderlich ist, gehen Sie wie folgt vor:

1. Lockem Sie die Überwurfmutter (ww) ein paar Umdrehungen und drehen Sie die Feststellschraube für die Neigungsarretierung (aa) herein oder heraus, bis der Zeiger (xx) 45° mit dem Winkelpositionsanschlag (z) aufzeigt, der auf dem Justieranschlag für die Neigungsstellung ruht.
2. Ziehen Sie die Überwurfmutter (ww) fest, während Sie die Anschlagschraube (aa) in Position halten.
3. Um eine Neigung von 3° auf der rechten oder eine Neigung von 48° auf der linken Seite zu erreichen, müssen die beiden Feststellschrauben eingestellt werden, um dem Sägearm die erforderliche Bewegungsfreiheit zu verschaffen.

BETÄTIGUNG DER SCHUTZVORRICHTUNG UND SICHT

Der Blattschutz an Ihrer Säge wurde so konstruiert, dass er automatisch nach oben geht, wenn der Arm heruntergedrückt wird und sich über das Sägeblatt senkt, wenn der Arm hochgezogen wird.

Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter installiert oder entfernt werden, oder zur Inspektion der Säge. ZIEHEN SIE DEN BLATTSCHUTZ NIEMALS PER HAND HOCH, AUSSER WENN DIE SÄGE ABGESCHALTET IST.

ANMERKUNG: Gewisse Spezialschnitte erfordern, dass Sie den Blattschutz per Hand hochheben. Sehen Sie den Abschnitt zum Schneiden von Fußbodenleisten bis zu einer Höhe von 88,9 mm.

Der vordere Abschnitt des Blattschutzes ist zur besseren Sicht beim Schneiden mit Schlitten versehen. Obwohl durch die Schlitze herumfliegende Teile drastisch reduziert werden, handelt es sich um Öffnungen im Blattschutz, und entsprechend sollte immer eine Schutzbrille getragen werden, wenn Sie durch die Schlitze schauen.

AUTOMATISCHE ELEKTRISCHE BREMSE

Ihre Säge ist mit einer automatischen elektrischen Blattbremse ausgestattet, die das Sägeblatt innerhalb von 5 Sekunden nach Freigabe des Auslösers zum Stillstand bringt. Das ist nicht justierbar.

Gelegentlich kann es nach Freigabe des Auslösers zu einer Verzögerung bei der Bremseinschaltung kommen. In Ausnahmefällen kann es vorkommen, dass die Bremse überhaupt nicht einschaltet und die Säge durch Auslaufen zum Stehen kommt.

Falls eine Verzögerung oder ein „Überspringen“ eintritt, schalten Sie die Säge vier- oder fünfmal ein und aus. Falls dieser Zustand anhalten sollte, lassen Sie das Werkzeug bei einem autorisierten DEWALT-Servicecenter warten.

Vergewissern Sie sich immer, dass das Sägeblatt zum Stillstand gekommen ist, bevor Sie es aus dem Sägeschlitz entfernen. Die Bremse ist kein Ersatz für Schutzvorrichtungen oder für Ihre volle Aufmerksamkeit auf die Säge zur Gewährleistung Ihrer eigenen Sicherheit.

BETRIEB

Bedienungsanleitung

WARNUNG: Beachten Sie stets die Sicherheitshinweise und anwendbaren Vorschriften.

NG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen.

Achten Sie bei der Aufstellung Maschine auf eine ergonomische Tischhöhe und -stabilität. Der Standort der Maschine muss so gewählt werden, dass der Bediener einen guten Überblick sowie genügend Platz um die Maschine herum hat, dass er die Werkstücke ohne Einschränkung bearbeiten kann.

Stellen Sie zur Reduzierung der Auswirkungen von Vibrationen sicher, dass die Umgebungstemperatur nicht zu gering ist, dass Maschine und Zubehör gut gewartet sind und sich die Werkstückgröße für diese Maschine eignet.

Vor Inbetriebnahme

• Installieren Sie das geeignete Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Blätter. Die maximale Drehzahl des Werkzeugs darf die des Sägeblattes nicht übersteigen.
• Versuchen Sie nicht, übertrieben kleine Werkstücke zu schneiden.
• Lassen Sie das Sägeblatt unbehindert schneiden. Zwingen Sie nichts herbei.
• Lassen Sie den Motor vor dem Schneiden seine volle Geschwindigkeit erreichen.
• Vergewissern Sie sich, dass alle Feststellhebel und Klemmgriffe fest angezogen sind.
• Sichern Sie das Werkstück.
• Obwohl diese Säge Holz und viele andere Nichteisenmaterialien schneidet, bezieht sich diese Bedienungsanleitung ausschließlich auf das Schneiden von Holz. Dieselben Richtlinien können auf die anderen Materialien angewendet werden. Schneiden Sie mit dieser Säge keine eisenhaltigen (Eisen und Stahl) Materialien oder Mauerwerk! Benutzen Sie keine Schleifscheiben!

DEUTSCH

- Achten Sie darauf, die Schlitzplatte zu benutzen. Nehmen Sie die Maschine nicht in Betrieb, falls der Sägeschlitz mehr als 10 mm breit ist.

Ein- und Ausschalten (Abb. 21)

Im Ein-/Ausschalter (I) befindet sich eine Bohrung (y) zum Einsatz eines Vorhängeschlosses, um das Werkzeug zu verschließen.

1. Drücken Sie zum Einschalten des Werkzeugs den Ein-/Aus-Schalter (I).
2. Lassen Sie den Schalter los, um das Gerät zu stoppen.

Körper- und Handhaltung

Beim Betrieb der Kapp- und Gehrungssäge macht eine ordnungsgemäße Körper- und Handhaltung das Schneiden leichter, präziser und sicherer.

• Legen Sie die Hände niemals in die Nähe des Schneidbereichs.
• Bringen Sie Ihre Hände nicht näher als 150 mm an das Sägeblatt heran.
• Halten Sie das Werkstück beim Schneiden straff gegen den Tisch und den Anschlag. Halten Sie Ihre Hände am Platz, bis der Schalter freigegeben wurde und das Sägeblatt zum vollständigen Stillstand gekommen ist.
• Führen Sie stets Probeläufe (ohne Strom) durch, bevor Sie einen Schnitt durchführen, damit Sie den Weg des Sägeblatts prüfen können.
• Überkreuzen Sie Ihre Hände nicht.
• Stehen Sie mit beiden Füßen fest auf dem Boden und halten Sie ein gutes Gleichgewicht.
• Wenn Sie den Sägearm nach links und rechts bewegen, folgen Sie ihm und stehen Sie etwas seitlich vom Sägeblatt.
• Schauen Sie durch die Blattschlitze, wenn Sie einer Bleistiftlinie folgen.

GRUNDSCHNITTE MIT DER SÄGE

Senkrechter gerader Querschnitt (Abb. 1, 2, 23)

ANMERKUNG: Verwenden Sie immer 250 mm-Sägeblätter mit 30 mm Bohrungsgröße, um die gewünschten Schnittkapazitäten zu erhalten.

1. Lösen Sie den Gehrungsverriegelungshebel (e) und drücken Sie die Gehrungsarretierung (l) nach unten, um den Gehrungsarm zu lösen.
2. Befestigen Sie den Schnappriegel in der 0°-Position und ziehen Sie den Gehrungshebel fest.
3. Legen Sie das zu schneidende Holz gegen den Anschlag (c, v).
4. Greifen Sie den Bedienungshandgriff (a) und drücken Sie den Blockierschutz-Auslösehebel im Kopfteil (cc) herunter, um das Kopfteil freizugeben.
5. Drücken Sie auf den Auslöseschalter (I), um den Motor zu starten.
6. Drücken Sie das Kopfteil nach unten, um das Holz durchzuschneiden und die Plastiksägeschlitzplatte (s) zu erreichen.
7. Geben Sie den Schalter nach Durchführung des Schnitts frei und warten Sie ab, bis das Sägeblatt zum vollständigen Stillstand kommt, ehe Sie das Kopfteil in seine obere Ruheposition zurückführen.

Senkrechte Gehrungsquerschnitte (Abb. 1, 2, 24)

1. Lockem Sie den Gehrungsverriegelungshebel (e) und drücken Sie die Gehrungsarretierung (t) nach unten. Bewegen Sie das Kopfteil nach links oder rechts zum erwünschten Winkel.
2. Die Gehrungsarretierung rastet automatisch bei 10°, 15°, 22,5°, 31, 62° und 45° ein. Falls ein dazwischenliegender Winkel oder 50° erforderlich wird, halten Sie das Kopfteil fest und ziehen den Gehrungsverriegelungshebel fest.
3. Stellen Sie immer sicher, dass der Gehrungsverriegelungshebel von dem Schneiden fest angezogen ist.
4. Machen Sie wie beim senkrechten geraden Querschnitt weiter.

WARNUNG: Wenn ein Gehrungsschnitt am Ende eines Holzstücks mit einem schmalen Abschnitt durchgeführt wird, platzieren Sie das Holz so, dass der Abschnitt auf der Seite des Sägeblatts liegt, die den größeren Winkel zum Anschlag aufweist; d.h. bei Linksgehrung Abschnitt rechts - Rechtsgehrung Abschnitt links.

Schrägschnitte (Abb. 1, 2, 25)

Der Neigungswinkel kann von 3° auf der rechten Seite bis 48° auf der linken Seite eingestellt werden und kann mit dem Gehrungsarm geschnitten werden, der auf eine Gehrungsposition zwischen Null Grad und einem Maximum von 45° rechts oder links eingestellt werden kann.

1. Lockern Sie den Feststellknopf für den Linksanschlag (k) und schieben Sie den oberen Teil des Linksanschlags (v) so weit es geht nach links. Lockern Sie den Neigungsarretierungshebel (p) und stellen Sie die Neigung auf den gewünschten Wert ein.
2. Ziehen Sie den Neigungsarretierungshebel (p) fest an.
3. Machen Sie wie beim senkrechten geraden Querschnitt weiter.

Schnittqualität

Gleichmäßige Schnitte sind von einer Reihe von Faktoren abhängig, z.B. dem zu schneidenden Material. Wenn sauberste Schnitte für Zierleisten und andere Präzisionsarbeiten gewünscht werden, wird ein scharfes (60 Zähne, hartmetallbestückt) Sägeblatt und eine langsamere, gleichmäßigere Schnittgeschwindigkeit das gewünschte Ergebnis liefern.

WARNUNG: Sorgen Sie dafür, dass das Material beim Schneiden nicht verrutscht; spannen Sie es sicher an seinem Platz ein. Lassen Sie das Sägeblatt immer zum vollständigen Stillstand kommen, ehe Sie den Sägearm hochziehen. Falls an der Hinterseite des Werkstücks noch immer kleine Holzfasern aussplittem, kleben Sie einen Streifen Abdeckklebeband auf das Holz, wo der Schnitt gemacht werden soll. Sägen Sie durch das Abdeckband und entfernen Sie es sorgfältig, wenn es fertig bearbeitet ist.

Einspannen des Werkstücks (Abb. 3)

1. Sooft es möglich ist, sollten Sie das Holz an die Säge klammern.
2. Für beste Ergebnisse verwenden Sie den Klemmbügel (gg), der zur Verwendung mit Ihrer Säge entwickelt wurde, Spannen Sie das Werkstück, sooft es möglich ist, gegen den Anschlag ein. Sie können es von beiden Seiten des Sägeblatts einspannen; denken Sie daran, den Klemmbügel gegen eine solide, flache Oberfläche auszurichten.

WARNUNG: Benutzen Sie beim Schneiden von Nichteisenmetallen immer eine Materialklammer.

Aufl age bei langen Stücken (Abb. 3)

1. Stützen Sie lange Werkstücke immer ab.
2. Für beste Ergebnisse verwenden Sie einen Zusatztisch (jj), um die Tischbreite Ihrer Säge zu verlängern (bei Ihrem Händler als Sonderzubehör erhältlich). Stützen Sie lange Werkstücke unter Verwendung aller geeigneten Mittel ab, wie etwa Sägeböcke oder ähnliche Vorrichtungen, damit sich die Enden nicht absenken.

Zuschnitt von Bilderrahmen, Setzkästen und anderen Projekten mit vier Seiten (Abb. 26, 27)

ZIERLEISTENFORMEN UND ANDERE RAHMEN

Versuchen Sie sich an einigen einfachen Projekten unter Verwendung von Holzresten, bis Sie ein „Gefühl“ für Ihre Säge entwickeln. Ihre Säge ist das perfekte Werkzeug für das Gehrungssägen von Eckverbindungen wie die, die in Abbildung 26 dargestellt ist. Die Verbindungsstelle wurde unter Verwendung beider Neigungseinstellungen hergestellt.

BENUTZUNG DER NEIGUNGSEINSTELLUNG

Die Neigung für beide Bretter wird auf jeweils 45° eingestellt und ergibt eine 90°-Kante. Der Gehrungsarm bleibt in der Nullposition festgestellt. Das Holz wird mit der breiten, flachen Seite gegen den Sägetisch und mit der schmalen Seite gegen den Anschlag positioniert.

VERWENDUNG DER GEHRUNGSEINSTELLUNG

Der gleiche Schnitt kann ausgeführt werden durch Gehrungsschnitte von rechts und von links mit der breiten Seite gegen den Anschlag.

Die beiden Skizzen (Abb. 26, 27) sind nur für vierseitige Gegenstände geeignet. Sobald sich die Anzahl der Seiten ändert, ändern sich die Gehrungs- und Neigungswinkel. Die untenstehende Tabelle zeigt die dazugehörigen Winkel für eine Vielzahl von Formen, wobei angenommen wird, dass alle Seiten die gleiche Länge haben. Für eine nicht in der Tabelle enthaltene Form teilen Sie 180° durch die Anzahl der Seiten, um den Gehrungs- resp. Neigungswinkel zu ermitteln.

Anzahl der Seiten Winkelgehrung oder -neigung

4	45^
5	36^
6	30^
7	25,7^
8	22,5^
9	20^
10	18^

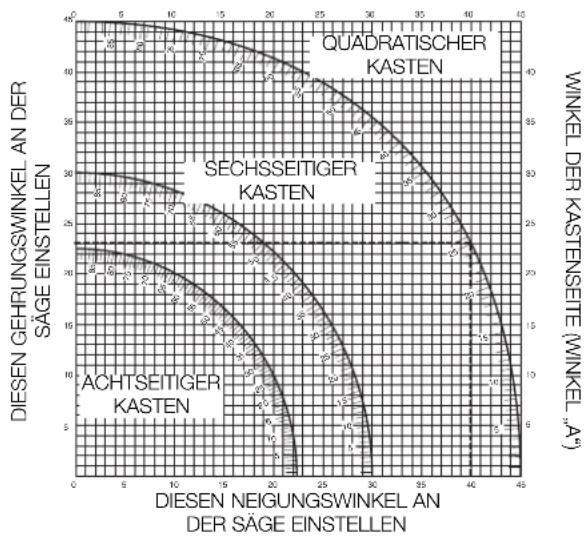

Doppelgehrung (Abb. 26–29)

Eine Doppelgehrung ist ein Schnitt unter Verwendung eines Gehrungswinkels (Abb. 27) und eines Neigungswinkels (Abb. 26) zur gleichen Zeit. Diese Art von Schnitt wird zur Herstellung von Bilderrahmen oder Kästen mit schrägen Seiten verwendet, wie in Abbildung 28 dargestellt.

WARNUNG: Falls der Schnittwinkel von Schnitt zu Schnitt abweicht, prüfen Sie, ob der Neigungsfeststellknopf und der Gehrungsfeststellknopf sicher festgezogen sind. Diese Knöpfe müssen nach jeder Änderung der Neigung oder Gehrung festgezogen werden.

- Das unten dargestellte Diagramm soll Ihnen bei der Auswahl der korrekten Neigungs- und Gehrungseinstellungen für gebräuchliche Doppelgehrungsschnitte helfen. Zur Verwendung des Diagramms wählen Sie den gewünschten Winkel „A“ (Abb. 29) Ihres Projekts und finden diesen Winkel auf dem dazugehörigen Bogen im Diagramm. Von diesem Punkt aus gehen Sie im Diagramm gerade nach unten, um den korrekten Neigungswinkel zu finden, und waagrecht herüber, um den korrekten Gehrungswinkel zu finden.

• Stellen Sie Ihre Säge auf die vorgegebenen Winkel ein und machen Sie ein paar Probeschnitte.
• Üben Sie damit, die geschnittenen Stücke zusammenzusetzen.
• Beispiel: Um eine vierseitige Kiste mit Außenwinkeln von 25° (Winkel „A“) herzustellen (Abb. 29), verwenden Sie den oberen rechten Bogen. Finden Sie 25° auf der Bogenskala. Folgen Sie der waagrechten Schnittlinie zu beiden Seiten, um die Gehrungswinkeleinstellung für die Säge zu erhalten (23°). Folgen Sie auf gleiche Weise der senkrechten Schnittlinie nach oben oder

unten, um die Neigungswinkeleinstellung für die Säge zu erhalten (40°). Versuchen Sie immer, Schnitte auf einigen Holzabfallstücken zu machen, um die Einstellungen der Säge auf ihre Richtigkeit hin zu überprüfen.

Vernier-Skala (Abb. 30–32)

Ihre Säge ist für zusätzliche Genauigkeit mit einer Vernier-Skala ausgestattet. Für Einstellungen, die Teilgrade erfordem (1/4°, 1/2°, 3/4°), gestattet Ihnen die Vernier-Skala die präzise Einstellung von Gehrungswinkeln auf den nächsten Viertelgrad (15 Minuten). Zur Verwendung der Vernier-Skala befolgen Sie die unten aufgelisteten Schritte. Als Beispiel nehmen wir an, dass der von Ihnen gewünschte Winkel für die Gehrung 24-1/4° rechts beträgt.

• Schalten Sie die Kapp- und Gehrungssäge aus.
• Stellen Sie den Gehrungswinkel auf die nächste ganze gewünschte Gradzahl ein, indem Sie die Mittenmarkierung der Vernier-Skala, wie in Abbildung 30 dargestellt, mit der ganzen Gradzahl, die in die Gehrungsskala eingeätzt ist, ausrichten. Schauen Sie sich Abbildung 31 genau an; die gezeigte Einstellung ist 24° rechte Gehrung.
• Um den zusätzlichen Viertelgrad einzustellen, drücken Sie die Gehrungsarmverriegelung und bewegen den Sägearm vorsichtig nach rechts, bis die 1/4°-Vernier-Markierung mit der naheliegendsten Gradmarkierung auf der Gehrungsskala ausgerichtet ist. In diesem Beispiel ist die naheliegendste Gradmarkierung auf der Gehrungsskala 25°. Abbildung 32 zeigt eine Einstellung von 24-1/4° rechte Gehrung.

- Wenn Sie einen rechten Gehrungsschnitt machen:

• vergrößern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, um die entsprechende Vernier-Markierung mit der naheliegendsten Markierung rechts von der Gehrungsskala auszurichten.
• verringern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, um die entsprechende Vernier-Markierung mit der naheliegendsten Markierung links von der Gehrungsskala auszurichten.

- Wenn Sie einen linken Gehrungsschnitt machen:

- vergrößern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, um die entsprechende Vernier-Markierung mit der naheliegendsten Markierung links von der Gehrungsskala auszurichten.

- verringern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, um die entsprechende Vernier-Markierung mit der naheliegendsten Markierung rechts von der Gehrungsskala auszurichten.

Schneiden von Sockelleisten

Das Schneiden von Sockelleisten wird mit einem Neigungswinkel von 45° durchgeführt.

• Vor der Ausführung von Schnitten sollten Sie immer einen Probelauf durchführen.
• Alle Schnitte werden mit der flach auf dem Sägetisch liegenden Leiste vorgenommen.

INNENKANTEN

Linke Seite

1. Platzieren Sie die Leiste so, dass die Oberkante der Leiste am Anschlag anliegt.
2. Bewahren Sie die linke Seite des Schnitts auf.

Rechte Seite

1. Platzieren Sie die Leiste so, dass die Unterkante der Leiste am Anschlag anliegt.
2. Bewahren Sie die linke Seite des Schnitts auf.

AUSSENKANTEN

Linke Seite

1. Platzieren Sie die Leiste so, dass die Unterkante der Leiste am Anschlag anliegt.
2. Bewahren Sie die rechte Seite des Schnitts auf.

DEUTSCH

Rechte Seite

1. Platzieren Sie die Leiste so, dass die Oberkante der Leiste am Anschlag anliegt.
   2 Bewahren Sie die rechte Seite des Schnitts auf.

Schneiden von Deckenabschlussleisten

Das Schneiden von Deckenabschlussleisten wird mit einer Doppelgehrung ausgeführt. Zum Erreichen größter Genauigkeit hat Ihre Säge voreingestellte Winkelpositionen bei 31,62° Gehrung und 33,85° Neigung. Diese Einstellungen sind für Standard-Deckenabschlussleisten mit einem Winkel von 52° oben und 38° unten vorgesehen.

• Machen Sie Probeschnitte mit Restmaterial, bevor Sie die endgültigen Schnitte vornehmen.
• Alle Schnitte werden mit einem linken Schrägschnitt und mit der Rückseite der Leiste gegen den Sägetisch ausgeführt.

INNENKANTEN

Linke Seite

1. Oberkante der Leiste gegen den Anschlag.
2. Rechte Gehrung.
3. Bewahren Sie die linke Seite des Schnitts auf.

Rechte Seite

1. Unterkante der Leiste gegen den Anschlag.
2. Linke Gehrung.
3. Bewahren Sie die linke Seite des Schnitts auf.

AUSSENKANTEN

Linke Seite

1. Unterkante der Leiste gegen den Anschlag.
2. Linke Gehrung.
3. Bewahren Sie die linke Seite des Schnitts auf.

Rechte Seite

1. Legen Sie die Oberkante der Leiste gegen den Anschlag an.
2. Rechte Gehrung.
3. Bewahren Sie die rechte Seite des Schnitts auf.

Spezialschnitte

- Alle Schnitte sollten so ausgeführt werden, dass das Material am Tisch und gegen den Anschlag befestigt ist. Stellen Sie sicher, dass das Werkstück ordnungsgemäß gesichert ist.

GEBOGENES MATERIAL

Beim Schneiden von gebogenem Material sollten Sie es immer wie in Abbildung 34 und niemals wie in Abbildung 35 dargestellt, positionieren. Eine unsachgemäße Positionierung des Materials führt dazu, dass es kurz vor Fertigstellung des Schnitts das Sägeblatt festklemmen wird.

SCHNEIDEN VON KUNSTSTOFFROHREN ODER ANDEREM RUNDEN MATERIAL

Kunststoffrohre können mit Ihrer Säge ganz einfach geschnitten werden. Sie sollten genauso wie Holz geschnitten werden und eingespannt oder fest an den Anschlag gehalten werden, um sie am Wegrollen zu hindem. Das ist außerordentlich wichtig, wenn Sie Winkelschnitte machen.

SCHNEIDEN VON GROSSEM MATERIAL

Gelegentlich wird ein Stück Holz zu groß sein, um unter den Blattschutz zu passen. Etwas an zusätzlicher Höhe kann dadurch gewonnen werden, indem der Blattschutz nach oben aus dem Weg gerollt wird, wie in Abbildung 36 dargestellt. Vermeiden Sie dies nach Möglichkeit, sollte es jedoch erforderlich werden, wird die Säge ordnungsgemäß arbeiten und den größeren Schnitt machen. DER BLATTSCHUTZ DARF VON IHNEN NIEMALS FESTGEBUNDEN, FESTGEKLEBT ODER AUF ANDERE WEISE OFFEN GEHALTEN WERDEN, WENN SIE MIT DIESER SÄGE ARBEITEN.

Staubabsaugung (Abb. 2, 3)

- Setzen Sie den Staubbeutel (ff) auf den Absauganschluss (n).

WARNUNG! Bringen Sie möglichst eine Absaugvorrichtung an, die den geltenden Bestimmungen zur Staubabsaugung entspricht.

Verbinden Sie ihn mit einer Staubsammelvorrichtung, die gemäß den entsprechenden Vorschriften gestaltet ist. Die Luftstromgeschwindigkeit von extern angeschlossenen Systemen muss 20 m/s ±2 m/s betragen. Die Geschwindigkeit muss im Verbindungsschlauch am Verbindungspunkt gemessen werden, mit angeschlossenern, aber nicht laufendem Werkzeug.

Transport (Abb. 4)

Um die Kapp- und Gehrungssäge in geeigneter Weise tragen zu können, ist am oberen Ende des Sägearms ein Tragegriff (a) angebracht.

• Zum Transport der Säge senken Sie den Arm ab und drücken den Verriegelungsstift (o) nach unten.
• Benutzen Sie zum Transport der Säge immer den Tragegriff (a) oder die in Abbildung 4 dargestellten Griffaussparungen (r).

WARTUNG

Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer bei möglichst geringem Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt sachgemäße Wartung und regelmäßige Reinigung des Werkzeugs voraus.

WARNUNG: Zur Reduzierung der Verletzungsgefahr sollten Sie vor Anbringen oder Abnehmen von Zubehörteilen bzw. bevor Sie Einstellungen vornehmen/ ändern oder Reparaturen durchführen, das Gerät abschalten und den Netzstecker ziehen. Vergewissem Sie sich, dass der Auslöser in der ausgeschalteten Stellung gesichert ist. Ein unbeabsichtigtes Einschalten des Geräts kann zu Verletzungen führen.

Schmierung

Bei diesem Werkzeug wurden ausschließlich geschlossene, mit Schmierfett gefüllte, versiegelte Kugellager verwendet. Diese Lager verfügen über eine ausreichende Schmierung, die über die Lebensdauer der Kapp- und Gehrungssäge anhält.

Reinigung

Überprüfen Sie vor der Verwendung sorgfältig den oberen Sägeblattschutz, den beweglichen unteren Sägeblattschutz sowie das Staubabsaugrohr, damit sie korrekt arbeiten. Stellen Sie sicher, dass weder Späne noch Staub oder Werkstückteilchen eine der Funktionen blockieren können.

Falls Werkstückfragmente zwischen Sägeblatt und Schutzvorrichtungen steckenbleiben, trennen Sie die Maschine von der Stromversorgung und befolgen Sie die Anweisungen in Abschnitt Montage des

Sägeblatts. Entfernen Sie die steckengebliebenen Teile und montieren Sie das Sägeblatt wieder.

WARNUNG: Immer wenn im Bereich der Lüftungsschlitze Schmutzansammlungen zu sehen sind, blasen Sie Schmutz und Staub mit trockener Druckluft aus dem Gehäuse. Tragen Sie zugelassenen Augenschutz und eine zugelassene Staubmaske, wenn Sie diesen Vorgang durchführen.

WARNUNG: Verwenden Sie keine Lösungsmittel oder sonstige scharfen Chemikalien zum Reinigen der nichtmetallischen Teile des Werkzeugs. Durch diese Chemikalien kann der in diesen Teilen verwendete Werkstoff geschwächt werden. Verwenden Sie ein mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Werkzeug eindringt. Kein Teil des Werkzeuges darf in Flüssigkeit eingetaucht werden.

NG: Zur Reduzierung der Verletzungsgefahr sollten Sie regelmäßig die Tischoberfläche reinigen.

NG: Zur Reduzierung der Verletzungsgefahr sollten Sie regelmäßig die Staubsammelanlage reinigen.

Sonderzubehör

WARNUNG: DA ZUBEHÖR, DAS NICHT VON DEWALT angeboten wird, nicht für dieses Produkt geprüft wurde, könnte die Verwendung derartigen Zubehörs mit diesem Werkzeug gefährlich sein. Zur Vermeidung einer Verletzungsgefahr sollten nur die von DEWALT empfohlenen Zubehörteile mit diesem Produkt verwendet werden.

ING ZUR LED ARBEITSLEUCHTE:

TRAHLUNG: NICHT IN DEN STRAHL BLICKEN

PRODUKT DER LASERKLASSE 2.

MAX. AUSGANGSLEISTUNG

P = 9,2 mW;

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Getrennte Sammlung Dieses Produkt darf nicht zusammen mit normalem Hausmüll entsorgt werden.

Wenn Sie Ihr DEWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie dieses Produkt an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit.

Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recyceltem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffsbedarfs bei.

Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde.

DEWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten DEWALT-Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird.

Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen DEWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der DEWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet:

www.2helpU.com.

GARANTIE

DEWALT vertraut in die Qualität seiner Produkte und bietet den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nicht-professioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALT-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate ab Kauf werden Wartungs- und Kundendienstleistungen für Ihr DEWALT-Gerät kostenlos durch eine autorisierte DEWALT-Kundendienstwerkstatt ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt.
  • Das Produkt war normalem Verschleiß ausgesetzt.
• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen.
  • Der Kaufbeleg wird vorgelegt.
• Das Produkt wird vollständig im Originallieferumfang zurückgegeben.

Wenn Sie einen Anspruch gelten machen möchten, setzen Sie sich mit Ihrem Händler in Verbindung oder finden Sie die nächste DEWALT-Kundendienstwerkstatt im DEWALT-Katalog oder setzen Sie sich mit der DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse in Verbindung. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

MITRE SAW DW713, DW713XPS

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

hh. LED werklichtsystem

ii. Lengteaanslag

jj. Werksteun

GEBRUIKSDOEL

BEDIENING EN ZICHTBAARHEID VAN BESCHERMKAP

AUTOMATISCHE ELEKTRISCHE REM

KUTTING AV PLASTIKKR∅R ELLER ANDRE RUNDE MATERIALER
