BRUGSANVISNING DW713XPS DEWALT

Dansk (oversat fra original brugsvejledning) 9

Du har valgt et DEWALT værktøj. Mange års erfaring og indgående produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere til professionelle brugere af elværktøj.

Tekniske data

DW713/DW713XPS
Spænding	V
Type 2
Tilført effekt W 1600
Klingediameter	mm
Maksimal klingehastighed min	-1	5000
Maksimal tværsnitskapacitet 90° mm 162
Maksimal geringskapacitet 45° mm 114
Maksimal savedybde 90° mm 90
Maksimal afskråningsdybde af tværsnittet 45°	mm	58
Gering (maks. positioner) venstre 50°
	højre	50°
Afskråning (maks.x. positioner)	venstre	48°
	højre	48°
0° gering
Resulterende maks. bredde højde 90 mm	mm	95
Resulterende maks. højde bredde 90 mm	mm	41
45° gering
Resulterende maks. bredde højde 90 mm	mm	67
Resulterende maks. højde bredde 90 mm	mm	41
45° afskråning
Resulterende maks. bredde højde 61 mm	mm	95
Resulterende maks. højde bredde 161 mm	mm	25
31,62° gering, 33,85° afskråning
Resulterende maks. højde bredde 133 mm	mm	20
Klingens automatiske bremsetid	s	< 10,0
Vægt	kg	15*
* DW713XPS med LED-arbejdslys
LFA (lydtryk)	dB(A)	91,0
KVA (lydtryk usikkerhed K)	dB(A)	3,0
LWA (lydoffekt)	dB(A)	102,0
KWW (usikkerhed lydeffekt)	dB(A)	3,0

Vibration totalværdier (triax vektorsum)

Vibrationsemissionværdi a _h

a_h =	m/s2 2,6
Usikkerhed K =	m/s2 1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 61029 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktojets hovedanvendelsesområder. Hvis værktojet anvendes til andre formål, med andet tilbehor eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan foroge eksponeringsniveauct over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bor også tage hojde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktojet og tilbehøret, hold hændeme varme, organisation af arbejdsmonstre.

Sikringer

Europa

230 V værktøj

10 ampere, strømforsyning

BEMÆRK: Dette udstyr er beregnet til tilslutning til et stromforsyningssystem med en maksimal tilladelig systemimpedans Zmax på 0,30 Ω ved interfacepunktet (stromforsyningsboks) på brugerens forsyning.

Brugeren skal sikre, at dette udstyr kun tilsluttes til et stromsystem, som opfylder ovennævnte krav. Hvis del er nødvendigt, kan brugeren rette henvendelse til el-selskabet for at høre om systemimpedansen ved interfacepunktet.

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMAERK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

DEWALT erklærer, at produkterne beskrevet under "tekniske data" er udformet i overensstemmelse med: 2006/42/EC, EN 61029-1, EN 61029-2-9.

Disse produkter overholder også direktivet 2004/108/EF. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

H. Jopsmann

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

29.12.2009

Sikkerhedsanvisninger

ADVARSEL! Når der bruges elektrisk værktøj, bør der tages grundliggende sikkerhedsforanstaltninger, for at reducere risiko for elektrisk stød og personskade inklusiv følgende.

Alle disse anvisninger skal læses, inden der gores forsøg på at betjene dette produkt; disse anvisninger bør gemmes til senere brug.

GEM DENNE VEJLEDNING TIL SENERE BRUG

Generelle sikkerhedsbestemmelser

1. Hold arbejdsområdet ryddet.

Overfyldte områder og arbeidsbænke opfordrer til ulykker.

2. Tag hensyn til arbejdsmiljøet.

Værktøjet må ikke udsættes for regn. Værktøjet må ikke bruges under våde eller fugtige forhold. Sørg for, at arbejdsområdet er ordentligt oplyst (250–300 Lux). Værktøjet må ikke bruges, hvor der er brand- eller eksplosionsfare, f.eks. i nærheden af brændbare væsker eller gasser.

3. Værn mod elektrisk stød.

Undgå at komme i kontakt med jordede overflader (f.eks. rør, radiatorer, komfurer og køleskabe). Når værktlojet bruges under ekstreme forhold (f.eks. høj fugtighed, når der produceres metalspåner osv.), kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer eller en fejlstrømsafbryder.

4. Hold uvedkommende væk.

Lad ikke personer, specielt børn, blive involveret i arbejdet, røre værktojet eller forlængerledningen, og hold dem væk fra arbejdsområdet.

5. Stil ubrugt værktøj til opbevaring.

Når værktoj ikke er i brug, skal det opbevares på et tørt og forsvarligt aflåst sted utilgængeligt for børn.

6. Undlad at overbelaste værktøjet.

Jobbet foretages på bedre og sikrere måde med den tilsigtede hastighed.

7. Brug det korrekte værktøj.

Tving ikke mindre værktøj eller ekstraudstyr til at gore samme arbejde som et værktøj til industriel brug. Anvend aldrig værktojet til ikke-tiltænkte formål; brug f.eks. ikke en rundsav til at skære i grene eller træstammer.

8. Vær hensigtsmæssigt klædt på.

Bær ikke løst tøj eller smykker, da de kan gribe fat i bevægelige dele. Det anbefales at der bæres skridsikkert fodtøj, når der arbejdes udendørs. Bær hårbeklædning for at holde på langt hår.

9. Brug beskyttelsesudstyr.

Bær altid sikkerhedsbriller. Brug en ansigts- eller stovmaske, hvis arbejdet skaber stov og flyvende partikler. Hvis dette materiale kan være varmt, skal der også bæres et varmebestandigt forklæde. Bær høreværn til hver en tid. Bær sikkerhedshjelm til hver en tid.

10. Tilslut støvudsugningsudstyr.

Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes korrekt.

11. Undlad at udsætte ledningen for overlast.

Træk aldrig stikket ud af stikkontakten ved at trække i ledningen. Hold ledningen borte fra varme, olie og skarpe kanter. Bær aldrig værktøjet ved at holde det i ledningen.

12. Fastgør arbejdsemnet.

Brug skruetvinger eller en skruestik til at holde arbejdsemnet på plads. Det er sikrere end at bruge hændeme, og gør begge hænder fri til at betjene værktojet.

13. Undlad at række for langt.

Hold god fodstilling og balance til enhver tid.

14. Vær omhyggelig med at vedligeholde værktøjet.

For bedre og sikrere ydeevne, skal skæreværktøjeme holdes skarpe og rene. Folg anvisninger for smøring og udskiftning af tilbeher. Kontroller værktojerne regelmæssigt, og hvis de er beskadigede, få dem repareret af et autoriseret servicecenter. Sørg for, at alle håndtag og kontakter er tørre, rene og fri for fedt og olie.

15. Frakobl værktøjer.

Når værktøjer ikke bruges, og inden service og udskiftning af tilbehør, som for eksempel klinger, bor og skærere, skal værktøjer kobles fra strømforsyningen.

16. Fjern justeringsnøgler og skruenøgler.

Gor det til en vane at kontrollere om justeringsnøgler og skruenøgler er fjemet fra værktojet inden det betjenes.

17. Undgå utilsigtet opstart af værktøjet.

Værktøjet må ikke bæres med fingeren på kontakten. Sørg for at værktøjet er i "off" position (slukket) inden det tilsluttes.

18. Brug forlængerledninger, der egner sig til udendørs brug.

Efterse forlængerledningen inden brug og udskift den, hvis den er beskadiget. Når værktøjet bruges udendørs, må der kun bruges forlængerledninger som egner sig til udendørs brug, samt er afmærket til udendørs brug.

19. Vær opmærksom.

Hold godt oje med, hvad du foretager dig. Brug sund formuft. Værktøjet må ikke betjenes når du er træt, eller under inflydelse af stoffer eller alkohol.

20. Undersøg, om der er beskadigede dele.

Inden brug, skal værktojet og hovedledningen kontrolleres for at fastslå om den kan fungere korrekt ifølge det tilsigtede formål. Kontroller de bevægelige deles indstilling, binding, beskadelse af dele, opstilling, samt andre forhold, der kan påvirke driften. En skærm eller andre dele, som er beskadiget, skal repareres eller udskiftes af et autoriseret servicecenter, medmindre andet er angivet i denne brugervejledning. Få defekte kontakter udskiftet af et autoriseret servicecenter. Undlad at bruge værktøjet, hvis det ikke er muligt at tænde og slukke det med kontakten. Forsøg aldrig at udføre reparationen selv.

ADVARSEL! Hvis der bruges tilbehør eller ekstraudstyr, eller udføres en opgave med dette værktoj ud over hvad der er anbefalet i denne brugervejledning, kan det indebære risiko for personskade.

21. Få værktøjet repareret af en kvalificeret person.

Dette el-værktøj opfylder relevante sikkerhedsregler. Reparationer må kun udføres af kvalificerede personer med originale reservedele, da det ellers kan bringe brugeren i fare.

Yderligere sikkerhedsregler for geringssave

- Maskinen er udstyret med en specielt konfigurret el-ledning, som kun må udskiftes af fabrikanten eller en autoriseret servicerepræsentant.

- Saven må ikke bruges til at save andre materialer, som ikke anbefales af fabrikanten.

- Maskinen må ikke betjenes hvis skærmene ikke er på plads, eller hvis de ikke fungerer eller vedligeholdes korrekt.

- Sørg for at armene sidder forsvarligt fast når der foretages smigskæringer.

- Hold gulvområdet omkring maskinens niveau ryddet og fri for løse materialer, f.eks. skaller og afskæringer.

- Brug savklinger, som er korrekt skærpede. Observer det maksimale hastighedsmærke på savklingen.

- Sørg for at alle låseknapper og klemmehåndtag er stramme inden betjeningen sættes i gang.

- Placer aldrig en hånd i klingeområdet när saven er koblet til strømforsyningen.

- Forsog aldrig at stoppe en kørende maskine hurtigt ved at sætte et værktøj eller andre genstande mod klinken; dette kan medføre alvorlige ulykker.

- Rådfør med betjeningsvejledningen inden noget tilbehør tages i brug. Ukorrekt brug af tilbehør kan medføre beskadigelser.

- Brug en holder eller bær handsker ved håndtering af en savklinge.

- Sørg for at savklingen er installeret korrekt inden brug.

- Sørg for at klingen drejer i den korrekte retning.

- Undlad at bruge klinger med større eller mindre diameter end anbefalet. Den rette klingekapacitet opnås ved at se de tekniske data. Brug kun de i denne vejledning angivne klinger, som opfylder EN 847-1.

• Overvej brugen af specielt designede stojreduktionsklinger.

- Brug ikke HSS-klinger.

- Brug ikke revnede eller beskadigede savklinger.

- Anvend ingen slibe- eller diamantlameller.

- Brug aldrig saven uden savpladen.

- Løft klingen fra savpladen i arbejdsemnet inden kontakten slippes.

- Fastgør ikke noget imod ventilatoren for at holde motorakslen fast.

- Klingeskærmen på saven loftes automatisk när armen sænkes; den sænkes over klingen när der trykkes på udlöserstangen (cc).

- Klingeskærmen må ikke løftes manuelt, medmindre saven er slukket. Skærmen kan løftes med hånden, när savklingerne monteres eller fjernes, eller när saven inspiceres.

- Kontroller med jævne mellemrum om motorens luftspalter er rene og uden skaller.

- Udskift savsnitpladen hvis den er slidt. Se vedlagte liste over reservedele.

- Kobl maskinen fra hovedforsyningen, inden der foretages vedligeholdelse eller när klingeme udskiftes.

- Foretag aldrig rengøring eller vedligeholdelse mens maskinen stadig kører, og hvis hovedet ikke er i hvileposition.

- Monter såvidt muligt altid maskinen på en arbejdsbænk.

- Hvis du bruger en LED til at angive skærelinjen, sorg for at LED er af klasse 2 i henhold til EN 60825-1. Udskift ikke en LED diode med en anden type. Hvis den er beskadiget, få LED repareret af et autoriseret værksted.

- Skærmens forreste afsnit har lameller for at lette visibiliteten når der saves. Selvom lamellerne i høj grad reducerer flyvende rester, er der åbninger i skærmen, og der skal altid bøeres sikkerhedsbriller, når der kigges gennem lamellerne.

- Når der saves træ, skal saven kobles til en stovopsamlingsanordning. Tag altid hensyn til faktorer, som påvirker stovudsættelse, som for eksempel:

-- den type materiale der skal bearbejdes (spånplader producerer mere støv end træ);

-- savklingens skarphed;

-- korrekt indstilling af savklingen.

-- stovekstraktor med en lufthastighed ikke mindre end 20 m/s.

Sørg for at den lokale udsugning, hætter, skærme og slisker er justeret korrekt.

- Vær opmærksom på folgende faktorer, som påvirker udsættelse til støj:

-- brug savklinger, som er designet til at reducere den udsendte støj;

-- brug kun savklinger, som er korrekt skærpede;

- Vedligeholdelse af maskinen skal foretages med jævne mellemrum;

- Maskinfejl, inklusive skærme eller savklinger, skal rapporteres så snart de observeres;

- Sørg for at have tilstrækkelig almindelig og lokal belysning;

- Sorg for at operatøren er tilstrækkeligt trænet i maskinens brug, justering og betjening;

- Sørg for at alle afstandsskiver og spindelringe passer til formålet som angivet i denne manual.

- Lad være med at fjerne nogen afskåme dele eller andre dele af arbejdsemnet fra skæreområdet, mens maskinen kører, og savhovedet ikke er i hvileposition.

- Skær aldrig arbejdsemner kortere end 30 mm.

- Uden ekstra støtte er maskinen designet til at acceptere maksimale arbejdsemnestørrelser på:

- Højde 90 mm gange bredde 90 mm gange længde 500 mm

- Længere arbejdsemner skal understøttes af et passende ekstra bord, fx DE7080. Spænd altid arbejdsemnet godt fast.

- I tilfælde af et uheld eller maskinfejl, sluk omgående for maskinen og tag strømstikket ud.

- Rapportér fejlen og afmærk maskinen, så andre ikke bruger den fejlbehæftede maskine.

- Når savklingen er blokeret på grund af helt usædvanlig fremforingskraft under skæring, sluk for maskinen og tag stromstikket ud. Fjem arbejdsemnet og sørg for, at savklingen kører frit. Tænd for maskinen og start igen med at skære med nedsat fremföringskraft.

- Skær aldrig lette legeringer, specielt magnesium.

- Hver gang situationen tillader det, montér maskinen på en bænk ved hjælp af bolte med en diameter på 8 mm og 80 mm i længden.

Yderligere risici

Følgende risici skal tages i betragtning ved brug af apparatet:

- personskade ved berøring af bevægelige dele.

Selvom relevante sikkerhedsforskrifter overholdes og passende sikkerhedsanordninger bringes i anvendelse, kan der ikke undgås at være yderligere risici. Disse er:

- Nedsat hørelse.

- Risiko for ulykker forårsaget af de udækkede dele af savklingen.

- Risiko for personskade, när klingen udskiftes.

- Risiko for at klemme fingrene, når skærmene åbnes.

- Helbredsfare, forårsaget af støvindtrængen, som udvikles når der saves træ, specielt egetræ, bøgetræ og halvhårde fiberplader.

De følgende faktorer øger risikoen for åndedrætsproblemer:

- Ingen stovekstraktor er tilsluttet ved savning af træ

- Utilstrækkelig støvudsugning på grund af tilstoppede udsugningsfiltre

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær hørevæm.

Brug øjevæm.

Bærepunkt

Hold hænderne væk fra klingen.

DATOKODEPOSITION (FIG. 1)

Datokoden (u), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2010 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 geringssav

1 skruenøgle til klingen, som opbevares i en skruenøglelomme

1 savblad

1 støvpose

1 LED-system til arbejdslys (DW713XPS)

1 brugsvejledning

1 sprængbillede

- Kontroller om værktøjet, dele eller tilbehør er blevet beskadiget under transporten.

- Tag dig tid til grundigt at læse og forstå denne vejledning inden brug.

ADVARSEL: Modificér aldrig elektrisk værktoj eller nogen dele deraf. Det kan medføre materiale- eller personskade.

a. Betjeningshåndtag

b. Nederste skærm

c. Højre side, anlæg

d. Tabel

e. Geringssavens läsestang

f. Geringsvægt

g. Bund

h. Huller til forlængerudstyr

DANSK

i. Skruenøgle

j. Bænkens monteringshuller

k. Anlæggets fastspændingsgreb

I. Tænd/sluk-kontakt

m. Bærehåndtag

n. Støvtud

o. Låsestift

p. Smigklemmeknap

q. Geringsvægt

r. Fordybning til hænder

s. Savplade

t. Geringslås

u. Datokode

v. Venstre side, anlæg

w. Motorhus

x. Spindellås

y. Hul til hængelås

dd. Bageste nederste skærm

ee. ∅verste skærm

hh. LED-system til arbejdslys

ii. Længdestop

jj. Arbejdsstøtte

TILSIGTET ANVENDELSE

Din DEWALT DW713 geringsav er blevet designet til professionel skæring af træ, træprodukter og plastik. Den udfører let, præcis og sikker savning på tværs, gerings- og smigskæring.

Denne enhed er designet til brug med en nominel klingediameter 216 mm klinge med hårdtmetalskær.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse geringsave er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktoj.

ADVARSEL! Anvend ikke maskinen til andre formål end de tilsigtede.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til kun én spænding. Kontroller altid, at stromforsyningens spænding svarer til spændingen på mærkepladen.

Dit værktøj er dobbeltisoleret i overensstemmelse med EN 61029; jordledning er derfor ikke påkrævet.

I tilfælde af ledningsudskiftning må værktojet kun repareres af en autoriseret servicerepræsentant eller af en kvalificeret elektriker.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktojs effektforbrug (se tekniske data).

Den minimale lederstørrelse er 1,5 mm ^2 . Når der benytttes en ledningstromle, skal ledningen altid rulles helt ud.

MONTERING

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

Udpakning (fi g. 1, 2, 4)

1. Fjern forsigtigt emballagen fra saven vha. bærehåndtaget (m).
2. Tryk betjeningshåndtaget (a) ned og træk låsestiften (o) ned, som vist.
3. Udløs forsigtigt det nedadgående tryk og lad armen stige til dens fulde højde.

Montering af bænken (fi g. 5)

1. Der findes huller (j) i alle fire fødder for at lette montering på bænk. Der findes huller i to forskellige størrelser som hjælp til forskellige boltestørrelser. Brug et af hullerne; det er ikke nødvendigt at bruge begge. Bolte med en diameter på 8 mm og en længde på 80 mm anbefales. Montér altid din sav, så den sidder godt fast, så bevægelse undgås. For at gøre transporten lettere kan værktojet monteres på et stykke krydsfinér på 12,5 mm eller tykkere, som derefter kan fastgøres til dit arbejdsunderlag eller kan flyttes til andre arbejdspladser og igen fastgøres.
2. Når saven monteres på et stykke krydsfinér, skal det sikres at monteringsskruerne ikke rager ud fra træets bund. Krydsfineret skal sidde jævnt på arbejdsbænken. Når saven spændes fast på et arbejdsbord, skal den kun spændes fast på klemmestudserne på det sted monteringsskruerne findes. Fastgoring på andre steder forhindrer savens korrekte drift.
3. Sørg for at monteringsoverfladen ikke er skæv eller på anden måde ujævn, for at hindre binding og unøjagtighed. Hvis saven vipper på overfladen, skal et tyndt stykke materiale placeres under savens fod, indtil den sidder fast på monteringsoverfladen.

Montering af savblad (fi gur 6, 7, 8, 9)

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

• Tryk aldrig på spindlens läseknap, när strømmen er tilsluttet til klingen eller under friløb.
• Skær ikke lette legeringer og jemholdigt metal (indeholdende jern eller stål) eller murværk eller stobte cementprodukter med denne geringsav.

• Tryk på hovedlåsens udløsergreb (cc) for at udløse den nederste beskyttelsesskærm (b), hæv derefter den laveste beskyttelsesskærm så meget som muligt.

• Tryk med den laveste beskyttelsesskærm i løftet position, på spindellåseknappen (x) med en hånd, brug derefter den leverede klingeskruenogle (i) i den anden hånd til at løsne den venstre gevindklinges låseskrue (nn) ved at dreje med uret.

ADVARSEL! Du bruger spindellåsen ved at trykke på knappen som vist og dreje spindlen med hånden, indtil du føler, at låsen går i indgreb.

Fortsæt med at holde låseknappen inde for at forhindre, at spindlen drejer.

1. Fjern klingens låseskrue (nn) og den udvendige domkrave (pp).
2. Installér savklingen (oo) på klingens mellemsokkel (qq) indsat direkte imod den indvendige domkrave (nr) og sorg for, at tænderne på den nederste kant af klingen vender imod bagsiden af saven (væk fra brugeren).
3. Udskift den udvendige dornkrave (pp).
4. Stram omhyggeligt klingens låseskrue (nn) ved at dreje den mod uret, mens du holder den tilkoblede spindellås med den anden hånd.

ADVARSEL! Vær opmærksom på, at savklingen kun kan udskiftes på den beskrevne måde. Brug kun de savklinger, der er specificerede under tekniske data; kat.nr.: DT4323 foreslås.

Justeringer

SEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udloserkontakton er i OFF-position. Utilsigtet start kan medføre kvæstelser.

Geringssaven er justeret korrekt på fabrikken. Hvis der er behov for at justere igen på grund af fragtning og håndtering, eller andre årsager, skal trinene nedenfor følges for at justere saven. Når dette først er foretaget, bør disse justeringer forsat være nøjagtige.

KONTROL OG JUSTERING AF GERINGSVÄGTEN (FIG. 10, 11)

1. Udlos geringssavens läsehåndtag (e) og sving armen indtil låsen sætter sig fast ved 0° geringspositionen. Geringens låsestangen må ikke låses (e).
2. Skub hovedet ned indtil klingen kun lige trænger ind i savpladen (s).
3. Placer en firkant (tt) mod venstre side af anlægget (v) og klingen (oo) (fig. 10).

ADVARSEL: Rør ikke spidseme af klingens takker med firkanten.

Hvis der skal justeres, fortsæt som følger:

1. Løsgør de tre skruer (ss) og flyt vægten/geringsamens samling til venstre eller højre, indtil klingen er lodret i forhold til afskærmningen, når den måles med firkanten.
2. Stram de tre skruer (ss). På dette tidspunkt skal aflæsningerne på geringviseren ignoreres.

JUSTERING AF GERINGSVISEREN (FIG. 10-12)

1. Udlos geringens låsehåndtag (e) og tryk låsen til geringens lukkede stilling ned (t) ned for at udlose geringsarmen (a1).
2. Flyt geringsarmen for at indstille geringsviseren (uu) til nulstillingen, som vist i figur 12.
3. Mens geringshåndtaget er löst, lad geringsläsen klikke på plads, samtidig med at du drejer geringsarmen forbi nul.
4. Observer viseren (uu) og gerin gsvægten (f). Hvis viseren ikke nøjagtigt angiver nul, skal skruen (a2) løsnes, og viseren skal flyttes til at læse 0°, hvorefter skruen skal strammes.

JUSTERING AF GERINGENS LÄSESTANG (FIG. 22)

Hvis bunden af saven kan flyttes när geringens låsehåndtag (e) er låst, skal geringens låsestang justeres.

1. Lås geringens låsehåndtag (e) op.
2. Anbring geringens läsehändtag (e) i opadgående stilling.
3. Brug en sekskantnøgle og losgør indstillingsskruen (v v) på drejestiften.
   BEMÆRK: Nogle modeller har ikke denne indstillingskrue; fortsæt til trin 4.
4. Juster geringens låsestang i trin på 3,2 mm for at øge låsekraften.
5. Sorg for at bordet ikke bevæger sig når håndtaget (e) låses i en tilfældig (ikke forudindstillet) vinkel.
6. Stram indstillingsskruen (v v).

KONTROL OG JUSTERING AF KLINGEN IF∅LGE TABELLEN (FIG. 13–18)

1. Løsn smigens klemmehåndtag (p).
2. Tryk geringsarmen til højre for at sikre at den sidder helt lodret med vinklens positionsstop (z), samt placeret imod den vertikale positions justeringsstop (bb) og stram smigklemmens håndtag.
3. Skub hovedet ned indtil klingen kun lige trænger ind i savpladen (s).
4. Placer en indstillingsfirkant (tt) på bordet og op mod klingen (oo) (fig. 15).

ADVARSEL: Rør ikke spidserne af klingens takker med firkanten.

Hvis der skal justeres, fortsæt som følger:

1. Løsn låsemøtrikken (ww) et par omgange, og mens det sikres at stopskruen (bb) har fast kontakt med vinklens positionsstop (z),drej den vertikale positions stopskrue (bb) ind eller ud indtil klingen sidder 90° i forhold til bordet, när der måles med firkanten.
2. Stram låsemøtrikken (ww) forsvarligt, mens stopskruen (bb) holdes fast.
3. Hvis smigviseren (xx) ikker viser nul på smigvægten (q), skal den skrue (yy) som sikrer viseren løsgøres, og viseren skal flyttes, om nødvendigt.

JUSTERING AF ANLÆGGET (FIG. 19)

Den øverste del af anlægget kan justeres for at få spillerum, hvilket giver saven mulighed for fuldstændig at smige 48° både til venstre og højre.

Justering af venstre anlæg (v):

1. Løsn plastikknappen (k) og skub anlægget til venstre.
2. Lav et provesnit med saven slukket og kontroller spillerummet. Indstil anlægget så tæt som muligt til klingen, for at give arbejdsemnet maksimal støtte, uden at forhindre armens op og ned bevægelse.
3. Stram knappen forsvarligt.

ADVARSEL: Styrets riller (zz) kan blive tilstoppet med savsmuld. Brug en pind eller lavtryksluft til at rydde styrets riller.

KONTROL OG JUSTERING AF GERINGSVINKLEN (FIG. 19, 20)

1. Losn venstre anlægs fastspændingsgreb (k) og skub den øverste del af venstre anlæg til venstre så langt som muligt.
2. Losn smigens fastspændingshåndtag (p) og flyt savens arm til venstre, indtil vinklens positionsstop (z) hviler på smigpositionens justeringsstop (aa). Dette er smigens 45° position.

Hvis der skal justeres, fortsæt som følger:

1. Løsn låsemøtrikken (ww) et par omgange og drej positionsstopskruen (aa) ind eller ud, indtil viseren (xx) angiver 45° med vinklens positionsstop (z) når den hviler på positionsjusteringsstoppen.

2. Stram läsemøtrikken (ww) forsvarligt, mens stopskruen (aa) holdes fast.

3. For at opnå en 3° smig til højre eller en 48° venstre smig, skal de to justeringsstopskruer justeres, således at savearmen kan bevæge sig efter behov.

AKTIVERING AF SKÆRMEN OG UDSYN

Klingeskærmen på saven er blevet designet til at løfte automatisk når armen sænkes og sænkes over klingen når armen loftes.

Skærmen kan løftes med hånden, när savklingerne monteres eller fjemes, eller när saven inspiceres. KLINGESKÆRMEN MÅ IKKE L∅FTES MANUELT, MEDMINDRE SAVEN ER SLUKKET.

BEMÆRK: Nogle specielle snit gør det nødvendigt at hæve skærmen manuelt. Se afsnittet om formning af savbunden op til en hojde på 88,9 mm.

Skærmens forreste afsnit har lameller for at lette visibiliteten når der saves. Selvom lamellerne i høj grad reducerer flyvende rester, er der åbninger i skærmen, og der skal altid bæres sikkerhedsbriller, når der kigges gennem lamellerne.

AUTOMATISK ELEKTRISK BREMSE

Saven er udstyret med en automatisk elektrisk klingebremse, som stopper savklingen indenfor 5 sekunder efter udloseren slippes. Denne kan ikke justeres.

Der kan til tider være en forsinkelse efter udløseren slippes for at aktivere bremsen. I sjældne tilfælde aktiverer bremsen overhovedet ikke, og klingen stopper.

Hvis der er en forsinkelse eller "skipning" forekommer, skal saven tændes og slukkes 4 eller 5 gange. Hvis tilstanden vedvarer, skal værktojet efterses af et autoriseret DEWALT servicecenter.

Det skal altid sikres at klingen er stoppet inden den tages af pladen. Bremsen er ikke en erstatning for skærme. For at sikre din personlige sikkerhed, skal saven altid have din fulde opmærksomhed.

BETJENING

Brugsanvisning

ADVARSEL: Følg altid sikkerhedsanvisningerne og gældende lovbestemmelser.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Kontrollér at maskinen er placeret, så den passer til din ergonomi med hensyn til bordhøjde og stabilitet. Maskinstedet skal udvælges, så brugeren har et godt overblik og har tilstrækkelig plads omkring maskinen til bearbejdning af arbejdsemner uden begrænsninger.

Til reduktion af vibrationselfekter sørg for at den omgivende temperatur ikke er for lav, at maskine og tilbehør er godt vedligeholdt, og at arbejdsemnets størrelse passer til denne maskine.

Før betjening

• Monter passende savklinger. Meget slidte klinger må ikke bruges. Værktojets maksimale rotationshastighed må ikke overskride savklingens.
• Forsøg ikke at save meget små stykker.
• Lad klinge skære frit. Undlad at bruge tvang.
• Lad motoren nå fuld hastighed inden der saves.
• Sørg for at alle låseknapper og klemmehåndtag er stramme.
• Fastgør arbejdsemnet.
• Selvom denne sav kan save træ og mange jernfri materialer, beskriver betjeningsinstruktionerne kun savning af træ. De samme retningslinjer gælder for andre materialer. Sav ikke jørnholdige (jern og stål) materialer eller murværk med denne sav! Brug ikke nogen slibeskiver.
• Sørg for at bruge savpladen. Maskinen må ikke betjenes hvis savrillen er bredere end 10 mm.

Tænd og sluk (fi gur 21)

Der findes et hul (y) i on/ off kontakten (l) for isætning af en hængelås for at låse værktojet.

1. Fot at køre værktøjet, tryk på on/off kontakten (I).
2. For at standse værktøjet slippes kontakten.

Korrekt placering af krop og hænder når geringssaven betjenes gør savningen lettere, mere præcis og sikker.

• Anbring aldrig hænderne i nærheden af saveområdet.
• Hænderne på ikke være tættere end 150 mm fra klingen.
• Når du saver skal arbejdsemnet holdes godt fast på bordet og anlægget. Hold hænderne i position indtil kontakten er udløst, og indtil klingen stopper helt.
• Lav provesnit (uden strøm) inden du færdiggør savningen, således at du kan kontrollere klingens bane.
  • Du må ikke krydse hænderne.
• Hold begge fødder fast på gulvet og bevar en korrekt balance.
• Når du flytter savarmen til venstre og højre skal den folges; du skal stå i en mindre afstand fra savklingens side.
• Se gennem skærmens lameller när du følger en blyantstreg.

1. Udløs geringens låsehåndtag (e) og hold låsen til geringens lukkede stilling (t) ned for at udløse geringsarmen.
2. Sæt geringslåsen i 0° positionen og stram geringshåndtaget.
3. Placer det træ der skal skæres op mod anlæget (c, v).
4. Tag fat i betjeningshåndtaget (a) og tryk hovedlåsehåndtaget (cc) ned for at udløse hovedet.

5. Tryk på udløseren (I) for at starte motoren.

6. Tryk på hovedet for at lade klingen skære gennem træet og nå plastiksavpladen (s).

7. Når savningen er færdig, udløs kontakten og vent indtil savklingen er stoppet helt, inden du returnerer hovedet til den øverste hvileposition.

Savning af lodrette tværsnit (fi g. 1, 2, 24)

1. Losn geringens låsehåndtag (e) og hold låsens til geringens lukkede stilling (t) nede. Flyt hovedet til venstre eller højre til den ønskede stilling.
2. Geringens lukkede stilling anbringes automatisk ved 10°, 15°, 22,5°, 31,62° og 45°. Hvis der er brug for en mellemliggende vinkel eller 50°, skal hovedet holdes fast nede og låses ved at stramme geringens låsehåndtag.
3. Sørg altid for at geringens låsehåndtag er låst forsvarligt inden der saves.
4. Fortsæt med et lige lodret tværsnit.

ADVARSEL: Når geringen er ved slutningen af et træstykke med et lille afskæring, skal stykket anbringes således at det sidder på klingens side, med den største vinkel op mod anlægget, dvs. venstre gering, afskæringen på hojre side, hojre gering, afskæringen på venstre side.

Smigskæringer (fi g. 1, 2, 25)

Smigskæeringerne kan indstilles fra 3° til højre til 48° til venstre, og der kan saves med geringsarmen indstillet mellem nul og en maksimal højre eller venstre geringsposition på 45°.

1. Løsn venstre anlægs fastspændingsgreb (k) og skub den overste del af venstre anlæg (v) til venstre så langt som muligt. Løsn geringsklemmens håndtag (p) og indstil geringen i den ønskede stilling.
2. Stram smigens klemmehåndtag (p) forsvarligt.
3. Fortsæt med et lige lodret tværsnit.

Savning af høj kvalitet

Jævne snit afhænger af et antal faktorer, f.eks. hvilke materialer der skal skæres. Når meget jævne skæringer er nødvendige til formning og andet præcisionsarbejde, giver en skarp (60-takket karbidstål) klinge, samt langsommere skæring de ønskede resultater.

ADVARSEL: Sørg for at materialet ikke kryber under savningen; klemmen holder den forsvarligt på plads. Lad altid klingen stoppe helt inden du lofter amen. Hvis små træfibre stadig fleekker ud på arbejdsemnets bagside, kan du sætte et stykke afdækningstape på træet på det sted, der skal skæres. Sav gennem tapen og tag det forsigtigt af når du er færdig.

Fastgøring af arbejdsemnet (fi g. 3)

1. Fastgør såvidt muligt træet til saven.
2. Brug den klemme (gg), der er lavet til formålet med saven, for at få de bedts resultater. Fastspænd såvidt muligt arbejdsemnet til anlægget. Fastspændingen kan foretages på hvilken som helst side af savklingen; husk at placere klemmen på en fast og jævn overflade på anlægget

ADVARSEL: Brug altid en materialeklemme når der skæres jemfri metaller.

1. Lange stykker skal altid støttes.
2. Brug forlængerstøttten (jj) til at forlænge bordet til savens bredde (kan fås som tilvalg fra forhandleren), for at opnå de bedste resultater. Støt lange arbejdsemner på passende måde med f.eks. savbukke eller lignende, for at stoppe enderne i at falde.

Savning af billedrammer, skyggekasser og andre fi residede genstande (fi g. 26, 27)

PYNTELISTER OG ANDRE RAMMER

Lav et par prøver med affaldstræ for at opnå en foling med saven. Saven er et perfekt værktoj til geringssavning af hjørner, som dem der vises i figur 26. Den viste samling kan laves ved hjælp af en smig- eller geringsindstilling.

BRUG AF GERINGSINDSTILLING

Geringen for de to plader er begge indstillet til 45° for at opnå et 90° hjørne. Geringsarmen er låst i nulposition. Træstykket er placeret med den brede, flade side mod bordet og den smalle kant mod anlægget.

BRUG AF GERINGSINDSTILLING

Samme snit kan udføres ved geringssavning til højre og til venstre med den brede overflade mod anlægget.

De to skitser (fig. 26, 27) gælder kun for firesidede genstande. Da antallet sider varierer, varierer gerings- og smigvinklerne også. Tabellen nedenfor angiver passende vinkler for en lang række former, under antagelse af, at alle sider har samme længde. For at finde frem til gerings- eller smigvinklerne for en form, der ikke vises i tabellen, divideres 180° med antallet sider.

Antal sider	Gerings- eller smigvinkel
4	45^
5	36^
6	30^
7	25,7^
8	22,5^
9	20^
10	18^

Kombineret gering (fi g. 26–29)

Et kombineret geringssnit er et snit med en geringsvinkel (fig. 27) og en smigvinkel (fig. 26) samtidig. Denne form for snit bruges til fremstilling af rammer eller kasser med skrå sider, som dem der vises i figur 28.

ADVARSEL: Hvis snitvinklen varierer fra snit til snit, kontrolleres at smiglåseknoppen og geringsspærreknoppen er ordentligt spændt. Disse knopper skal spændes efter alle ændringer i smig-eller geringsvinklerne er foretaget.

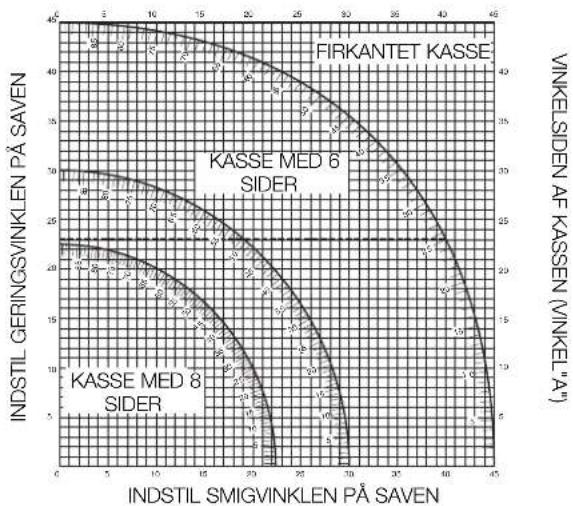

- Tabellen nedenfor kan hjælpe til med at finde frem til de rigtige smig- og geringsindstillinger for almindelige kombinerede geringssnit. Tabellen bruges ved at vælge en ønsket vinkel "A" (fig. 29) for projektet og finde denne vinkel i tabellen. Derefter følges tabellen lodret ned for at finde den korrekte smigvinkel og derefter vandret for at finde den korrekte geringsvinkel.

• Indstil saven på de beskrevne vinkler og foretag nogle prøvesnit.
• Eksperimentér med at samle de savede stykker.
• Eksempel: For at lave en firesidet kasse med 25° udvendige vinkler (vinkel "A") (fig. 29), bruges den øverste højre bue. Find 25° på bueskalaen. Følg den vandrette tværlinje til en af siderne for at finde geringsvinkelindstillingen på saven (23°). Følg ligeledes den lodrette linje opad eller nedad for at finde smigvinkelindstillingen (40°) på saven. Foretag altid provesnit på affaldstræ for at kontrollere savens indstilling.

Mikrometerskala (fi g. 30–32)

Saven er udstyret med en mikrometerskala for at opnå ekstra præcision. For indstillinger, der kræver brøkindstillinger (1/4°, 1/2°, 3/4°), gør mikrometerskalaen det muligt at indstille geringsvinklerne til det nærmeste 1/4° (15 minutter). Mikrometerskalaen anvendes som beskrevet nedenfor. Lad os som eksempel antage at vi ønsker en vinkel på 24-1/4° til højre.

• Slå geringssaven fra (off).
• Indstil geringsvinklen på det gradhul, der er nærmest den ønskede indstilling, ved at stille midtermærket på skydelæren, som vist på figur 30, med hele gradtallet på gerinsskalaen. Undersøg figur 31 omhyggeligt; indstillingen viser 24° gering til højre.
• For at indstille den ekstra 1/4°, trykkes på geringsamlåsen og amen flyttes forsigtigt indtil 1/4° mikrometermærket står ud for det nærmeste gradmærke på geringsskalen. I dette eksempel er det nærmeste gradmærke på geringsskalaen 25°. Figur 32 viser en indstilling på 24-1/4° gering til højre.
• Ved gering til højre:

— oges geringsvinklen ved at flytte amen for at stille det pågældende mikrometermærke ud for det nærmeste mærke på geringsskalaen til højre.
— mindskes geringsvinklen ved at flytte armen for at stille det pågældende mikrometermærke ud for det nærmeste mærke på geringsskalaen til venstre.

— oges geringsvinklen ved at flytte amnen for at stille det pågældende mikrometermærke ud for det nærmeste mærke på geringsskalaen til venstre.
— mindskes geringsvinklen ved at flytte armen for at stille det pågældende mikrometermærke ud for det nærmeste mærke på geringsskalaen til hojre.

Skæring af fodlister

Skæring af fodlister foretages ved en smigvinkel på 45°.

• Foretag altid en provekørsel uden strøm, før der saves.
• Al savning foretages med listens bagside liggende fladt på saven.

INDVENDIGT HJ∅RNE

Venstre side

1. Placer listen med oversiden mod anlæget.
2. Gem venstre side af snittet.

Højre side

1. Placer listen med undersiden mod anlægget.
2. Gem venstre side af snittet.

UDVENDIGT HJ∅RNE

Venstre side

1. Placer listen med undersiden mod anlægget.
2. Gem højre side af snittet.

Højre side

1. Placer listen med oversiden mod anlæget.
2. Gem hojre side af snittet.

Savning af toplister

Savning af toplister udføres i en kombineret gering. For at opnå den størst mulige præcision, har din sav forhåndsindstillede vinkelpositioner på 31,62° gering og 33,85° smigvinkel. Disse indstillinger er beregnede på standard toplister med 52° vinkler og 38° vinkler forneden.

• Lav prøvesnit med affaldsmateriale, før du foretager de endelige snit.
• Alle snit foretages i en venstre smigvinkel og med listens bagside mod bunden.

INDVENDIGT HJ∅RNE

Venstre side

1. Listens top mod anlægget.
2. Gering til hojre.
3. Gem venstre side af snittet.

Højre side

1. Listens bund mod anlægget.
2. Gering til venstre.
3. Gem venstre side af snittet.

UDVENDIGT HJ∅RNE

Venstre side

1. Listens bund mod anlægget.
2. Gering til venstre.
3. Gem venstre side af snittet.

Højre side

1. Listens top mod anlægget.
2. Gering til højre.
3. Gem højre side af snittet.

Specielle skæringer

- Alle snit skal foretages med materialet fastgjort på bordet og mod anlægget. Sørg for at arbejdsemnet er forsvarligt fastgjort.

B∅JET MATERIALE

Når der saves i bøjet materiale, skal det alltid placeres som vist i figur 34 og ikke som vist i figur 35. Hvis materialet placeres forkert, trykker det på klingen i nærheden af snittets slutning.

SKÆRING AF PLASTIKR∅R ELLER ANDRE RUNDE MATERIALER

Plastikrør kan let skæres med saven. De skal saves på samme måde som træ og fastgøres mod anlægget for at hindre rulning. Dette er meget vigtigt når der foretages vinkelskæringer.

SKÆRING AF STORE MATERIALER

Nogle gange kan et stykke træ være for stort til at placere under klingens skærm. Lidt ekstra højde kan opnås ved at rulle skærmen af vejen, som vist i figur 36. Dette bør såvidt muligt undgås, men hvis det er absolut nødvendigt, fungerer saven korrekt og foretager større snit. SAVEN MÅ IKKE BINDES FAST, TAPES FAST ELLER PÅ ANDEN MÅDE HOLDE SKÆRMEN ÅBEN, MENS DEN K∅RER.

Støvudsugning (fi g. 2, 3)

- Sæt støvposen (ff) på støvtuden (n).

ADVARSEL! Tilslut hver gang det er muligt, en støvopsamlingsenhed, der er designet i henhold til de relevante regulativer med hensyn til stovemission.

Brug en støvudsuger, der opfylder de gældende bestemmelser. Luftens hastighed for eksternt tilkoblede systemer skal være 20 m/s ±2 m/s. Hastigheden skal måles i forbindelsesrøret på det forbindelsespunkt, mens værktøjet er tilsluttet, men uden at det kører.

Transport (fi g. 4)

Geringssaven leveres med et bærehåndtag (a) på savearmens overside for at gøre det bekvemt at bære den.

DEWALT elektrisk værktøj er beregnet til langvarig brug med minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af, at værktøjet vedligeholdes korrekt og rengøres regelmæssigt.

SEL: For at reducere risikoen for personskade skal enheden slukkes, og strømtilforslen til maskinen afbrydes, før der monteres eller afmonteres tilbehør, for indstillingen justeres eller ændres og før reparation. Sørg for at afbryderen er sat til OFF. En utilsigtet opstart kan forårsage personskade.

Smøring

Der er brugt lukkede, smørefri kuglelejer overalt i maskinen. Kuglelejerne leveres fra fabrikken med tilstrækkelig smøring til at holde i hele savens levetid.

Rengøring

Før brug kontrollér omhyggeligt beskyttelsesskærmen på den overste klinge, den bevægelige beskyttelsesskærm på den nederste klinge lige såvel som støvopsamlingsroret for at fastslå, at den vil køre korrekt. Sorg for at skår, støv eller partikler fra arbejdsemnet ikke kan føre til blokering af en af funktionerne.

I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen og beskyttelsesskæmme, frakobl maskinen fra strømforsyningen og følg de instruktioner, der findes i afsnittet Montering af savklingen. Fjern de fastklemte dele og genmontér savklingen.

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig oplosningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske.

SEL: For at reducere risikoen for personskade, skal bordoverfladen renses med jævne mellemrum.

SEL: For at reducere risikoen for personskade, skal støvudsugningssystemet gøres rent jævne mellemrum.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprovet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktoj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

LED-ARBEJDSLYSADVARSEL:

RÅLING: KIG IKKE IND I STRÅLEN

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Sæerskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljoet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på folgende internetadresse:

www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilfojelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT-værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktojet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har har brug for vedligeholdelse eller service til dit DEWALT-værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALTserviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehor og reservedele, medmindre de fejlede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT-produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra kobsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg, under forudsætning af, at:

• Produktet ikke er blevet misbrugt.
• Produktet har været underlagt almindelig brug og slid.
• Der ikke er forsøgt reparationer af uautoriserede personer.
  • Købsbeviset fremvises.
• Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at foretage en reklamation, skal du kontakte din forhandler eller den nærmeste autoriserede DEWALT-reparator i DEWALT-kataloget eller kontakte dit DEWALT-kontor på den adresse, der er angivet i denne brugsvejledning. Der findes en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse:

www.2helpU.com.

1. Hold arbeidsområdet ryddig.

1. Press ikke verktöyet.

- Bruk ikke HSS-blader.

- Ikke bruk sprukne eller skadde sagblader.

- Ikke bruk slipeskiver eller diamantskiver.

- Bruk aldri sagen din uten sagsnittplaten.

- Ikke kutt lettmetall-legeringer, spesielt ikke magnesium.

ADVARSEL: La ikke spissene på bladtennene berøre vinkelen.

ADVARSEL: Berar ikke spissene på bladtennene med vinkelen.

Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat.
