KULLANIM KILAVUZU DW713XPS DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 114

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, esaslı ürün geliştirme ve yenilik, DEWALT'ın profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Veriler

DW713/DW713XPS
Voltaj	V
Tip 2
Güç girişi	W
Bıçak çapı	mm	250
Azami bıçak hızı	min ^-1	5000
Azami çapraz kesim kapasitesi 90° mm 162
Azami gönye kapasitesi 45° mm 114
Azami kesme derinliği 90° mm 90
Azami meyilli çapraz kesim derinliği 45° mm 58
Gönye (azami konumlar)	sol 50°
	sağ	50°
Meyil (azami konumlar)	sol 48°
	sağ	48°
0° gönye
Azami genişlikte elde edilen
yükseklik 90 mm	mm 95
Azami yükseklikte elde edilen
genişlik 90 mm	mm 41
45° gönye
Azami genişlikte elde edilen
yükseklik 90 mm	mm 67
Azami yükseklikte elde edilen
genişlik 90 mm	mm 41
45° meyil
Azami genişlikte elde edilen
yükseklik 61 mm	mm 95
Azami yükseklikte elde
edilen genişlik 161 mm	mm	25
31,62° gönye, 33,85° meyil
Azami yükseklikte elde edilen
genişlik 133 mm	mm 20
Otomatik bıçak fren süresi	s < 10,0
Ağırlık	kg	15*
* DW713XPS LED'li çalışma ışıklı
L _FA (ses basıncı)	dB(A)	91,0
K _FA (ses basıncı belirsizliği)	dB(A)	3,0
L _WA (ses gücü)	dB(A)	102,0
K _WA (ses gücü belirsizliği)	dB(A)	3,0
Titreşim toplam değerleri (triax vektör toplamı)EN 61029-1, EN 61029-2-9'a göre belirlenmiştir:
Titreşim emisyon değeri a _h
a _h =	m/s ^2 2,6
Belirsizlik K =	m/s ^2 1,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 61029'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbirıyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılmışa veya bakımı kötü yapılrsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir.

Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

Sigortalar

Avrupa

230 V aletler

10 Amper, ana şebeke

NOT: Bu cihaz, kullanıcıının beslemesinin arabirim noktasında (elektrik girişi kutusu) izin verilen maksimum sistem empedansı Zmax = 0,30 Ω olan bir güç kaynağına bağlanmak üzere tasarlanmıştır.

Kullanıcı, bu cihazın yalnızca yukarıdaki gerekliliği karşılayan bir güç sistemine bağlandığından emin olmalıdır. Gerekirse, kullanıcı, arabirim noktasındaki sistem empedansını elektrik şirketinden öğrenebilir.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik çarpması riskini belirtir.

Yangın riskini belirtir.

AT Uygunluk Beyanatı

MAKİNE DİREKTİFİ

DW713/DW713XPS

DEWALT, “teknik veriler” bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 61029-1, EN 61029-2-9 normlarına uygun olarak tasarlandığını beyan eder.

Bu ürünler ayrıca 2004/108/EC Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

H. Jopman

Horst Grossmann

Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme DeWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

12.29.2009

Güvenlik Talimatları

UYARI! Elektrikli aletleri kullanırken, yangın, elektrik çarpması ve yaralanma riskini azaltmak için daima aşağıdaki kiler de dahil olmak üzere temel güvenlik önlemlerine uyulmalıdır.

Bu ürünü kullanmadan önce tüm bu talimatları okuyun ve kaydedin.

GELECEKTE REFERANS OLARAK KULLANMAK ÜZERE BU KILAVUZU SAKLAYIN

Genel Güvenlik Kuralları

1. Çalışma alanını temiz tutun.

Dağınık alanlar ve tezgahlar yaralanmalara neden olabilir.

2. Çalışma alanı çevresine dikkat edin.

Aleti yağmurda bırakmayın. Aleti nemli veya ıslak koşullarda kullanmayın. Çalışma alanının iyi ışıklandırılması sağlayın (250–300 Lux). Yanıcı sıvıların ve gazların bulunduğu ortamlarda yangın veya patlama gibi olaylara neden olacak bir riski varsa aleti kullanmayın.

3. Elektrik çarpmasına karşı önlem alın.

Topraklanmış yüzeylerle (ör. borular, radyatörler, pişiriciler ve buzdolapları) temastan kaçının. Alet zorlu koşullarda kullanılırken (ör. yüksek nemli ortamlarda, metal talaşın çıktığı durumlarda, vb.), bir yalıtım transformatörü veya bir (FI) toprak-sızıntısı devre kesici yoluyla elektrik emniyeti artırılabilir.

4. Diğer kişileri iş alanından uzak tutun.

Kimsenin, özellikle de çocukların işe karışmasına, alete veya uzatma kablosuna dokunmasına izin vermeyin ve onları çalışma alanından uzak tutun.

5. Kullanılmayan aletleri kaldının.

Aletler kullanılmadığı zaman kuru bir yerde saklanmalı ve çocukların erişemeyeceği şekilde kilitlenmelidir.

6. Aleti zorlamayın.

Tasarlandığı hızda, işini daha iyi ve güvenli bir şekilde yerine getirecektir.

7. Doğru aleti kullanın.

Dayanıklı aletlerin işini yaptırarak küçük aletleri zorlamayın. Aletleri amaçları dışında kullanmayın; örneğin daire testereleri ağaç dalları veya kütük kesmek için kullanmayın.

8. Uygun giysiler giyin.

Hareketli parçalar tarafından yakalanabileceği için bol giysiler giymeyin veya takılar kullanmayın. Açık havada çalışırken kaymayan ayakkabı giyilmesi önerilir. Uzun saçları içine alacak saç koruyucusu kullanın.

9. Koruyucu teçhizat kullanım.

Her zaman güvenlik gözlükleri takın. Çalışma sırasındaki işlemlerin toz veya uçuşan parçacıklar yaratması halinde yüz veya toz maskesi kullanın. Bu parçacıkların çok sıcak olduğu durumlarda, ayrıca ısıya dayanıklı önlük giyin. Her zaman kulak koruması kullanın. Her zaman koruyucu kask kullanın.

10. Toz çıkarma teçhizatını bağlayın.

Toz çekme ve toplama araç-gereçlerinin bağlanması için cihaz tedarik edilirse bunların uygun biçimde bağlandığından ve kullanıldığından emin olun.

11. Kabloyu yanlış kullanmayın.

Prizden çıkarmak için kabloyu birden hızla çekmeyin. Kabloyu ısı, yağ ve keskin köşelerden uzak tutun. Aleti hiçbir zaman kablosundan tutarak taşımayın.

12. Çalışma parçasını sabitleyin.

Çalışma parçasını tutmak için kelepçeler veya mengene kullanın. Elinizi kullanmaktan daha güvenlidir ve aleti kullanmak için iki elinizi de serbest bırakır.

13. Yetişemeyeceğiniz noktalara koymayın.

Her zaman uygun dayanağı ve dengenizi sağlayın.

14. Aletlerin gerekli bakımlarını yapın.

Daha iyi ve güvenli performans sağlamaları için aletleri keskin

ve temiz olarak muhafaza edin. Aksesuarları yağlamak ve değiştirmek için talimatlara uyun. Aletleri periyodik olarak kontrol edin ve hasarlı olanların yetkili servis tarafından tamir edilmesini sağlayın. Bütün kulpları ve anahtarları kuru ve temiz tutun ve yağ ile gres yağı bulaşmamış şekilde koruyun.

15. Aletleri ayırın.

Kullanımda değilken, servisten önce ve biçak, matkap uçları ve kesiciler gibi aksesuarları değiştirirken aletleri güç kaynağından ayırın.

16. Ayar anahtarlarını ve penseleri çıkarın.

Aleti çalıştırmadan önce ayarlama anahtarları ve penselerin aletten çıkarıldığı nı kontrol etme alışkanlığını kazanın.

17. Aletin kazara çalışmasını engelleyin.

Aleti, parmaklarınızdan biri anahtar üzerine gelecek şekilde taşımayın. Fişi prize takmadan önce aletin "kapalı" konumda olduğundan emin olun.

18. Açık hava uzatma kablolarını kullanın.

Kullanımdan önce, uzatma kablosunu kontrol edin ve hasarlıysa değiştirin. Alet açık havada kullanılıyorsa, yalnızca açık hava kullanımı için imal edilmiş ve buna uygun olarak işaretlenmiş uzatma kablolarını kullanın.

19. Dikkatli olun.

Ne yaptığınıza dikkat edin. Sağduyulu hareket edin. Yorgunsanız veya ilaç ya da alkolün etkisindeyseniz aleti kullanmayın.

20. Hasarlı parça bulunup bulunmadığını kontrol edin.

Kullanımdan önce, aletin düzgün bir biçimde çalışacağından ve işlevini yerine getireceğinden emin olmak için aleti ve şebeke kablosunu dikkatli bir biçimde kontrol edin. Hareketli parçaların ayarlanması, hareketli parçaların bağlanması, montaj ve aletin işleyişini etkileyebilecek diğer başka koşulların kontrolünü yapın. Bu kullanma kılavuzunda aksi belirtilmiyorsa, hasarlı bir muhafaza veya başka bir parça gerektiği gibi tamir edilmeli veya yetkili servis tarafından değiştirilmelidir. Arızalı anahtarların yetkili servis tarafından değiştirilmesini sağlayın. Açma/kapama anahtarı çalışmazsa elektrikli aleti kullanmayın. Kendi başına tamir yapmayı denemeyin.

UYARI! Bu kullanım kılavuzunda tavsiye edilenin dışında herhangi bir aksesuar veya eklenti kullanılması ya da aletle herhangi bir işlem yapılması, kişisel yaralanma riskine yol açabilir.

21. Aletinizin yetkili bir kişi tarafından tamir edilmesini sağlayın.

Bu elektrikli alet, ilgili güvenlik kurallarına uymaktadır. Onarım işlemleri sadece yetkili kişilerce orijinal yedek parçaları kullanarak yapılmalıdır; aksi takdirde kullanıcı için önemli tehlikelere yol açabilir.

Daire Testereler için Ek Güvenlik Kuralları

- Makine, yalnızca imalatçı veya yetkili servis temsilcisi tarafından değiştirilebilecek özel olarak yapılandırılmış bir güç kablosu ile birlikte temin edilir.

- Testereyi, imalatçı tarafından tavsiye edilenlerden başka malzemeleri kesmek için kullanmayın.

- Muhafazalar yerinde bulunmuyorsa, muhafazalar işlevini yerine getirmiyorsa veya gerektiği gibi korunmuyorsa makineyi çalıştırmayın.

- Meyilli kesimler gerçekleştirirken kolun sağlam bir biçimde sabitlendiğinden emin olun.

- Makine düzeyinin etrafındaki zeminin bakımlı olmasına, yontulmuş veya kesilmiş parçacıkların bulunmamasına özen gösterin.

- Gerektiği gibi bilenmiş testere bıçaklarını kullanın. Testere bıçağının üzerindeki azami hız işaretine uyun.

- Tüm kilit düğmeleri ve kelepçe saplarının işlemin başlamasından önce sıkı olduğundan emin olun.

- Testere elektrik güç kaynağına bağlıyken asla ellerinizi biçak alanına sokmayın.

- Hareket halindeki makinenin bıçağına bir alet veya herhangi bir şey yerleştirerek çabucak durdurmaya çalışmayın; ciddi kazalar meydana gelebilir.

TÜRKÇE

• Herhangi bir aksesuar kullanmadan önce kullanım kılavuzuna bakın. Aksesuarların yanlış kullanımı hasara neden olabilir.
• Testere bıçağıyla işlem yaparken tutucu veya eldiven kullanın.
• Testere bıçağının kullanılmadan önce doğru olarak monte edildiğinden emin olun.
• Bıçağın doğru yönde dönmesine dikkat edin.
• Önerilenden daha büyük veya küçük çapta bıçaklar kullanmayın. Uygun testere biçağı ayarları için teknik verilere bakın. Yalnızca bu kılavuzda belirtilen ve EN 847-1 ile uyumlu bıçakları kullanın.
• Ses çıkışı azaltılmış özel tasarım biçaklar kullanabilirsiniz.
• HSS bıçakları kullanmayın.
• Çatlak veya hasarlı testere biçaklarını kullanmayın.
• Aşındırıcı veya elmas diskler kullanmayın.
• Testerenizi kesim levhası olmaksızın asla kullanmayın.
• Anahtarı serbest bırakmadan önce testere bıçağını çalışma parçası üzerindeki centikten kaldırın.
• Motor şaftını tutmak üzere pervaneye herhangi bir şey sıkıştırmay in.
• Kol (cc) aşağı getirildiğinde testere üzerindeki birçok koruması otomatik olarak kalkar; kaldırıldığında ise Morning üzerinden iner.
• Asla testereyi kapatmadan biçak korumasını elle kaldırmayın. Testerenin kontrolü sırasında veya testere biçakları takılıp çıkarılırken koruma elle kaldırılabilir.
• Motor hava deliklerinin temiz ve talaştan arındırılmış olduğunu düzenli olarak kontrol edin.
• Kesim plakasını aşınmışsa değiştirin. Ürünle verilen servis parçaları listesine bakın.
• Bakım yaparken veya testere bıçağını değiştirirken makinenin elektrik bağlantısını kesin.
• Makine çalışırken ve başlık durma konumunda değilken, herhangi bir temizlik veya bakım işlemi yapmayın.
• İmkan bulursanız makineyi daima bir tezgaha monte edin.
• Kesim hattını göstermek için bir LED kullanıyorsanız, EN 60825-1 uyarınca LED'in sınıf 2 dahilinde olduğundan emin olun. LED diyotunu farklı tipteki bir LED'le değiştirmeyin. Hasarlı ise, LED'i yetkili servise tamir ettirin.
• Korumanın ön kısmı kesim yaparken görüntü rahatlığı sağlamak için panjurlanmıştır. Panjurların uçan parçacıkları önemli ölçüde azaltmasına karşın, koruma üzerinde boşluklar bulunur ve panjurdan bakarken her zaman güvenlik gözlükleri takılmalıdır.
• Tahta keserken testereyi toz toplama cihazına bağlayın. Aşağıda belirtilenler gibi, toza maruz kalma riskini etkileyen faktörleri her zaman göz önünde bulundurun:
  — makineye girecek malzeme tipi (düşük kaliteli karton, tahtadan daha fazla toz üretir);
  — testere bıçağının keskinliği;
  — testere bıçağının doğru bir biçimde ayarlanmış olması.
  — 20 m/sn'den az olmayan hava hızına sahip toz toplama elemanı Bacalar, bölmeler ve olukların yanı sıra yerel havalandırmanın da gerektiği gibi ayarlandığından emin olun.
• Lütfen, aşağıdakikilere maruz kalma riskini etkileyen faktörlerin farkında olun ses:
  — çıkan sesi azaltmak üzere tasarlanmış testere bıçaklarını kullanın;
  — yalnızca iyi bilenmiş testere bıçaklarını kullanın;
• Makine bakımı periyodik olarak gerçekleştirilecektir;
• Muhafazalar veya testere bıçağı dahil olmak üzere makineyle ilgili arızalar fark edilir edilmez rapor edilecektir;
• Yeterli genel veya bölgesel ışıklandırma temin edin;
• Operatörün, makinenin kullanımı, ayarı ve işleyişi ile ilgili yeterli eğitime sahip olduğundan emin olun;
• Kullanılan aralayıcılar ve mil halkalarının bu kılavuzda belirtilen amaçlara uygun olduğundan emin olun.

• Makine çalışırken ve testere kafasının bekleme konumunda olmadığı durumlarda üzerinde çalışılan parçanın kesilen kısımlarını veya diğer parçalarını kesim alanından çıkarmaya çalışmayın.

• 30 mm'den kısa parçaları asla kesmeyin.

• Ek destek olmadığı durumlarda makinenin kabul edeceği maksimum parça boyutu:
• Yükseklik 90 mm, genişlik 90 mm, uzunluk 500 mm
• Daha uzun parçaların, ömeğin DE7023 gibi uygun ek tabla ile desteklenmesi gerekir. Üzerinde çalışılan parçayı her zaman güvenli bir şekilde kelepçeleyin.
• Kaza veya makine arızası durumunda, makineyi hemen kapatıp güç kaynağıyla bağlantısını kesin.
• Arizayı rapor edin ve arızalı makineyi, başkaları tarafından kullanılmaya çalışılmasını önlemek için uygun şekilde işaretleyin.
• Testere bıçağı kesim sırasında anormal parça besleme kuvveti nedeniyle bloke olursa, makineyi kapatıp güç kaynağıyla bağlantısını ke sin. Üzerinde çalıştığınız parçayı çıkarın ve testere bıçağının rahatça döndüğünden emin olun. Makineyi açın ve daha az parça besleme kuvveti uygulayarak yeni kesim işlemini başlatın.
• Özellikle magnezyum olmak üzere hafif alaşım malzemeleri asla kesmeyin.
• Durumun izin verdiği hallerde, makineyi 8 mm çapında, 80 mm uzunluğunda civatalar kullanarak tezgaha monte edin.

Diğer riskler

Aşağıdaki riskler testerelerin kullanımıyla ilgilidir:

– dönen parçalara dokunmaktan kaynaklanan yaralanmalar İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• Duyma bozukluğu.
• Döner testere bıçağının açık parçalarından kaynaklanan kaza riski.
• Bıçağı değiştirirken yaralanma riski.
• Muhafazaları açarken parmakların sıkışma riski.
• Özellikle meşe, akgürgen ve MDF olmak üzere ahşap keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları.
  Aşağıdaki etmenler, solunum sorunları riskini arttırır:
• Ahşap keserken toz toplama elemanının bağlanmaması
• Kirli egzoz filtreleri nedeniyle yetersiz toz toplama

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Kulak koruması kullanın.

Göz koruması kullanın.

Taşıma noktası

Ellerinizi bıçaktan uzak tutun.

TARİH KODU KONUMU (ŞEK. [FIGURE] 1)

İmalat yılıni da içeren Tarih Kodu (u) gövdeye basılıdır.

Örnek:

2010 XX XX

İmalat Yılı

Paket İçeriği

Paket içinde bulunanlar:

1 Daire Testere

1 Pense cebinde saklanan biçak pensesi

1 Testere bıçağı

1 Çöp torbası

1 LED'li Çalışma Işığı Sistemi (DW713XPS)

1 Kullanım kılavuzu

1 Teknik çizim

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için gerekli zamanı ayırın.

Açıklama (şek. 1, 2)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

a. Çalıştırma kolu
b. Alt muhafaza
c. Sağ kenar, siper
d. Tezgah
e. Gönye kilit kolu

f. Gönye kadrani

g. Kaide

h. Genişletme kiti için delikler

i. Pense
j. Tezgah montaj delikleri
k. Siper kelepçe düğmesi
1. Açma/Kapama düğmesi

m. Taşıma kolu

n. Toz ağızı
o. Kilitleme pimi
p. Meyil kelepçe düğmesi
q. Meyil kadrani

r. El girintisi

s. Kesim levhası

t. Gönye mandalı

u. Tarih kodu

v. sol kenar, siper

w. Motor muhafazası

x. Mil kilidi
y. Kilit deliği
z. Açı konumu engeli

aa. Meyil konumu ayar engeli
bb. Dikey konum ayar engeli
cc. Başlık kilit açma kolu
dd. Arka alt muhafaza
ee. Üst muhafaza

İsteğe Bağlı Aksesuarlar (şek. 3)

ff. Toz torbası

gg. Kelepçe

hh. LED'li Çalışma Işığı Sistemi

ii. Uzunluk engeli
jj. İş desteği

KULLANIM AMACI

DEWALT DW713 Gönye Testereniz, ahşap, ahşap ürünleri ve plastiklerin profesyonel olarak kesilmesi amacıyla tasarlanmıştır. Çapraz kesim, eğik kesim ve gönyeli kesim işlemlerini basit, doğru ve güvenli bir şekilde gerçekleştirilir.

Bu ünite, karpit uçlu, nominal 216 mm biçak çapına sahip bir biçakla kullanılmak üzere tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Bu gönye testereler, profesyonel elektrikli aletlerdir.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

UYARI! Makineyi, tasarlanan amaçlar dışında kullanmayın.

Elektrik Emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Güç kaynağının değerlendirme levhasındaki voltaja uyup uymadığını her zaman kontrol edin.

Aletiniz, EN 61029 uyarınca çift izolasyonludur; dolayısıyla topraklamaya gerek yoktur.

Kablonun değiştirilmesi gerekirse, alet yalnızca yetkili bir servis temsilcisi veya uzman elektrikçi tarafından onarılmalıdır.

Uzatma Kablosu Kullanılması

Uzatma kablosu gerekli ise, bu aletin güç girişine uygun bir onaylanmış uzatma kablosu kullanın (teknik verilere bakın).

Minimum kablo boyutu 1,5 mm ^2 'dir. Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

MONTAJ

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Paketi açma (şek. 1, 2, 4)

1. Testereyi, taşıma kolundan (m) tutarak dikkatli bir şekilde ambalajından çıkartın.
2. İşlem kolunu (a) aşağıya bastırın ve kilit pimini (o) şekilde gösterildiği gibi çekin.
3. Uyguladığınız baskıyı yavaşça azaltın ve kolun sonuna kadar kalkmasına izin verin.

Tezgaha Montaj (şek. 5)

1. Tezgaha monte etmeyi kolaylaştırmak için dört ayakta da delikler (j) mevcuttur. Farklı boyutlarda cívatalar için iki farklı boyutta delik bulunmaktadır. İstediğiniz deliği kullanabilirsiniz; her ikisini de kullanmak şart değildir. 8 mm çapa ve 80 mm uzunluğa sahip cívatalar önerilir. Hareket etmesini önlemek için testerenizi her zaman sağlam bir şekilde monte edin. Taşınabilirliği iyileştirmek için, alet, daha sonra çalışma desteğinize kelepçelenebilecek veya başka tesislere taşınıp orada kelepçeyle sabitlenebilecek 12,5 mm veya daha kalın bir kontrplak parçasının üzerine monte edilebilir.
2. Testereyi yukarıda anlatıldığı şekilde kontrplak parçasına kelepçelerken, kelepçeleme vidalarının plakanın altından çıkmamasına dikkat edin. Plaka, çalışma tezgahının üzerine düz bir şekilde oturabilmelidir. Testereyi herhangi bir çalışma tezgahına kelepçelerken, mengeneleri, kelepçeleme deliklerinin bulunduğu sıkıştırma göbeklerine yerleştirin. Mengenelerin bu göbeklerin dışındaki noktalara yerleştirilmesi testerenin çalışmasını olumsuz etkileyecektir.
3. Testere bıçağının kesilen malzemede sıkışması ya da kesim hatalarının önlenmesi için testerenin yerleştirildiği yüzeyin engebeli olmamasına dikkat edin. Testere tezgah üzerinde oynuyorsa, testere ayağının altına ince bir kumaş parçası yerleştirerek testerenin tezgah yüzeyi üzerinde sabit durmasını sağlayın.

Testere Bıçağının Montajı (şek. 6, 7, 8, 9)

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

• Biçak güç altındayken veya boİta dönerken mil kilidine asla basmayın.
• Halif alaüm veya demir içeren (demir veya çelik içeren) metalleri, duvarlan veya lifli çimento ürünlerini bu gönye testerede kesmeyin.

• Alt siperi (b) serbest bırakmak için kafa kilidi serbest bırakma kolunu (cc) bastının ve ardından alt siperi gittiği kadar kaldırın.

• Alt siper kaldırılmış konumda tutulurken bir elinizle mil kilidine (x) bastırın, ardından diğer elinizle ürünle birlikte verilen biçak anahtarını (i) kullanarak soldan dişli biçak kilitleme vidasını (nn) saat yönünde çevirerek gevşetin.

UYARI! Mil kilidini kullanmak için, düğmeyi şekilde gösterildiği gibi bastının ve mili elinizle kilidin kenetlendiğini hissedene kadar döndürün.

Milin dünmesini önlemeye devam etmek için kilit düğmesini basılı tutmaya devam edin.

1. Biçak kilitleme vidasını (nn) ve dış mandrel bileziğini (pp) çıkartın.
2. Testere bıçağını (oo), iç mandrel bileziğinin (rr) tam karşısında bulunan biçak adaptörüne (qq) takın; bu işlem sırasında bıçağın alt ucundaki dişlerin testerenin arkasına (operatörden uzağa) baktığından emin olun.
3. Dış mandrel bileziğini (pp) takın.
4. Biçak kilitleme vidasını (nn), mil kilidini bir elinizle kenetli konumda tutarken diğer elinizle saatin aksi yönde döndürerek dikkatlı bir şekilde sıkın.

UYARI! Testere bıçağının yalnızca açıklanan şekilde değiştirilmesi gerektiğini unutmayın. Yalnızca Teknik Veriler bölümünde belirtilen testere bıçaklarını kullanın; Kat.no.: DT4323 önerilir.

Ayarlar

Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Daire testereniz fabrikada doğru bir biçimde ayarlanmıştır. Bu ayar-ın nakliyat ve taşıma ya da başka bir nedenle yeniden yapılması gerekirse, testerenizin ayarlanması için aşağıdaki adımlan uygulayın. Bu ayarlar bir kez yapıldıktan sonra sabit kalacaktır.

GÖNYE KADRANINI KONTROL ETME VE AYARLAMA (ŞEK. 10, 11)

1. Gönye kilit kolunu serbest bırakın (e) ve gönye kolunu, mandal 0° gönye konumuna gelene kadar hareket ettirin. Gönye kilit kolunu kilitlemeyin (e).
2. Biçak testere kesim bölümüne (s) girene kadar başlığı çekin.
3. Siperin (v) sol tarafından karşısında ve bıçağa (oo) bir kare blok (tt) yerleştirin (şek. 10).

UYARI: Kare bloğun birçok dişlerinin uçlarına temas etmemesine özen gösterin.

Ayar gerekliyse, aşağıdaki işlemleri uygulayın:

1. Üç vidayı (ss) gevşetin ve gönyeyle ölçüldüğünde bıçak sipere 90° olana kadar kadran/gönye kolu montajını sola veya sağa hareket ettirin.
2. Üç vidayı yeniden sıkıştırın (ss). Bu aşamada gönye göstergesinin ayar ına dikkat etmeniz gerekmez.

GÖNYE GÖSTERGESININ AYARLANMASI (ŞEK. 10–12)

1. Gönye kilit kolunu (e) açın ve gönye kolunu (a1) serbest bırakmak için gönye mandalına (t) basın.
2. Gönye göstergesini (uu) sıfır konumuna ayarlamak için gönye kolunu şekil 12'de gösterildiği gibi hareket ettirin.

3. Gönye kolu gevşek durumdayken, gönye kolunu sıfırı geçecek şekilde döndürerek meyil mandalının yerine oturmasını sağlayın.

4. Göstergeyi (uu) ve gönye kadranını (f) izleyin. Eğer göstlerge tam sıfırı göstermiyorsa, vidayı (a2) gevşetin, göstergeyi 0° okunana kadar hareket ettirin ve vidayı sıkıştırın.

GÖNYE KILIT ÇUBUĞUNUN AYARLANMASI (ŞEK. 22)

Gönye kilit kolu (e) kilitli durumdayken testerenin taban i oynayabiliyorsa, gönye kilit çubuğunun ayarlanması gerekiyor demektir.

1. Gönye kilit kolunu serbest bırakın (e).
2. Gönye kilit kolunu (e) yukarı konumda sabitleyin.
3. Alyan anahtarı kullanarak kilit pimi üzerindeki ayar vidasını (v v) gevşetin.
   NOT: Bazı modellerde bu ayar vidası yoktur, 4. adıma geçin.
4. Kilit gücünü artırmak için gönye kilit çubuğunu 45°'lik bölümler halinde saat yönünde döndürerek ayarlayın.
5. Kol (e) rasgele (önceden ayarlı olmayan) bir açıya ayarlıyken tezgahın oynayıp oynamadığını kontrol edin.
6. Ayar vidasını sıkın (v v).

BIÇAĞI TEZGAHA GÖRE AYARLAMA VE KONTROL ETME (ŞEK. 13–18)

1. Meyil kelepçe kolunu (p) gevşetin.
2. Gönye kolunun, dikey konum ayar durağının (bb) karşısında yer alan açılı konum durağına (z) tam dikey olduğundan emin olmak için gönye kolunu sağa doğru bastının ve meyil kelepçe kolunu sıkıştırın.
3. Biçak testere kesim bölümüne (s) girene kadar başlığı çekin.
4. Tezgahın üstüne ve bıçağın (oo) karşısında ayar için bir kare blok (tt) yerleştirin (şek. 15).

UYARI: Kare bloğun birçok dişlerinin uçlarına temas etmemesine özen gösterin.

Ayar gerekliyse, aşağıdaki işlemleri uygulayın:

1. Kilit somununu (ww) birkaç kez döndürerek gevşetin, engel vidasının (bb) açılı konum engeli (z) ile sıkıca temas ettiğinden emin olarak, gönyeyle ölçüldüğünde masaya 90° oluncaya kadar dikey konum ayar engeli vidasını (bb) içeri veya dışarı doğru çevirin.
2. Bir yandan engel vidasını (bb) hareketsiz tutarken öte yandan kilit somununu (ww) sıkıştırın.
3. Meyil kadranı (q) üzerinde meyil göstergesi (xx) sıfırı göstermiyorsa, göstergeyi sabitleyen vidayı (yy) gevşetin ve göstergeyi gerektiği şekilde hareket ettirin.

SIPERI AYARLAMA (ŞEK. 19)

Siperin üst kısmı, testerenin tam 48° hem sola hem sağa meyillenmesine izin verecek şekilde boş alan sağlamak için ayarlanabilir.

Sol siperi ayarlamak için (v):

1. Plastik düğmeyi (k) gevşetin ve siperi sola kaydırın.
2. Testere kapalıken bir deneme yapın ve gereken açıklığı kontrol edin. Siperi, kolun yukarı-aşağı hareketini engellemesine izin vermeksizin, en fazla çalışma alanı sağlayacak biçimde bıçağa en yakın konuma ayarlayın.
3. Düğmeyi sağlam bir biçimde sıkıştırın.

UYARI: Kılavuz çentikler (zz) talaşla tıkanabilir. Kılavuz çentikleri temizlemek için bir çubuk veya az basınçlı hava kullanın.

MEYIL AÇISINI KONTROL ETME VE AYARLAMA (ŞEK. 19, 20)

1. Sol siper sıkıştırma düğmesini (k) gevşetin ve sol siperin üst kısmını sola doğru gidebildiği kadar kaydırın.
2. Meyil kelepçe kolunu (p) gevşetin ve testere kolunu, açılı konum engeli (z) meyil konumu ayarlama engelinin (aa) üstüne gelinceye kadar sola doğru hareket ettirin. Bu, 45"lik meyil konumudur.

Ayar gerekliyse, aşağıdaki işlemleri uygulayın:

1. Kilit somununu (ww) birkaç kez döndürerek gevşetin ve açı konumu engeli (z) meyil konumu ayarlama engeli üstündeyken gösterge (xx) 45° gösterene kadar, meyil konumu ayarlama engeli vidasını (aa) gerektiği kadar içe veya dışa doğru çevirin.

2. Engel vidasını (aa) hareketsiz tutarken kilit somununu (ww) sağlam bir şekilde sıkıştırın.

3. 3° sağa veya 48° sola meyil elde etmek için, iki ayar engeli vidası, testere kolunun gerektiği gibi hareket etmesini sağlayacak şekilde ayarlanmalıdır.

MUHAFAZAYI ÇALIŞTIRMA VE GÖRÜNTÜ RAHATLIĞI

Testereniz üzerindeki bıçak koruması, kol aşağıya çekildiğinde otomatik olarak yukarıya kalkmak ve kol yukarıya itildiğinde bıçağa doğru inmek üzere tasarlanmıştır.

Testerenin kontrolü sırasında veya testere biçakları takılıp çıkarılırken koruma elle kaldırılabilir. TESTEREYİ KAPATMADAN BIÇAK KORUMASINI ASLA ELLE KALDIRMAYIN.

NOT: Bazı özel kesimlerde korumayı elle kaldırmanız gerekecektir. 88,9 mm yüksekliğe kadar kaide kalıpları kesme ile ilgili bölüme bakın.

Korumanın ön kısmı kesim yaparken görüntü rahatlığı sağlamak için panjurlanmıştır. Panjurların uçan parçacıkları önemli ölçüde azaltmasına karşın, koruma üzerinde boşluklar bulunur ve panjurdan bakarken her zaman güvenlik gözlükleri takılmalıdır.

OTOMATİK ELEKTRİK FRENI

Testerenizde, tetiğin boşalmasından sonra 5 saniye içinde testere bıçağını durduran otomatik bir elektrikli biçak freni vardır. Bunu ayarlamak mümkün değildir.

Bazı durumlarda, tetiğin serbest kalmasından sonra frenin devreye girmesine kadar bir gecikme olabilir. Seyrek olarak, fren hiç devreye girmeyebilir ve bu durumda bıçak durana kadar dönecektir.

Gecikme veya “atlama” durumunda, testereyi 4 veya 5 kez açıp kapatın. Bu durum devam ederse, aletin yetkili bir DEWALT servisi tarafından kontrol edilmesini sağlayın.

Bıçağı çentikten çıkarmadan önce, durmuş olduğundan her zaman emin olun. Fren, korumaların yerine veya tüm dikkatinizi testereye vererek kendi güvenliğinizi sağlamak üzere kullanılabilecek bir şey değildir.

ÇALIŞTIRMA

Kullanım Talimatları

UYARI: Her zaman güvenlik talimatlarına ve geçerli düzenlemelere uygun hareket edin.

Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın.

Makinenin, masa yüksekliği ve denge açısından ergonomik durumunuza uygun şekilde yerleştirildiğinden emin olun. Makinenin yerleştirileceği bölge, operatörün görüş açısından iyi olmasını ve üzerinde çalışılan parçanın herhangi bir sınırlama olmaksızın ele alınmasına olanak taniyacak yeterli serbest alan bulunmasını sağlayacak şekilde seçilmelidir.

Titreşim etkilerini azaltmak için ortam sıcaklığını çok düşük olmadığından, makine ve aksesuar bakımının iyi yapıldığından ve üzerinde çalışılan parça boyutunun bu makineye uygun olduğundan emin olun.

Çalıştırmadan önce

• Uygun testere biçagını takın. Aşırı yıpranmış bileçakları kullanmayın. Aletin maksimum dönme hızı, testere biçagınınkini aşmamalıdır.
• Çok küçük parçaları kesmeye çalışmayın.
• Biçağın serbest bir şekilde kesim yapmasına olanak tanıyın. Zorlamayın.
• Kesimden önce motorun tam hızına ulaşmasına olanak tanıyın.
• Tüm kilit düğmeleri ve kelepçe kollarının sıkı olduğundan emin olun.
• Çalışma parçasını sabitleyin.
• Her ne kadar bu testere tahtayı ve demir içermeyen pek çok malzemeyi kesebilse de, bu kullanım kılavuzu yalnızca ahşap kesimiyle ilgilidir. Aynı talimatlar diğer malzemeler için de geçerlidir. Bu testereyle demir içeren malzemeler (demir ve çelik) ve taş kesmeyin! Yapışkanlı diskleri kullanmayın!
• Kesinlikle kesim levhasını kullanın. Çentik 10 mm'den genişse makineyi çalıştırmayın.

Açma ve Kapama (şek. 21)

Aleti kilitlemek için kilit eklemek üzere açma/kapama anahtarında (I) bir delik (y) bulunur.

1. Aleti çalıştırmak için açma/kapama anahtarına (I) basın.
2. Aleti durdurmak için, anahtarı serbest bırakın.

Vücut ve El Pozisyonu

Daire testeresini kullanırken vücut ve ellerinizin doğru pozisyonda bulunması, kesimi daha kolay, düzgün ve güvenli kılacaktır.

• Ellerinizi hiçbir zaman kesme alanının yakınına koymayın.
• Ellerinizi bıçaktan en az 150 mm uzakta tutun.
• Kesim sırasında, çalışma parçasını tezgaha ve sipere sağlam bir şekilde yerleştirin. Anahtar açılana ve biçak tam olarak durana kadar ellerinizi aynı pozisyonda tutun.
• Bıçağın yolunu kontrol edebilmek için, her zaman bitirme kesimlerinden önce deneme (elektrik olmaksızın) yapın.
• Ellerinizi çapraz olarak tutmayın.
• Her iki ayağınızı da sağlam bir şekilde zemine basın ve gerekli dengeyi sağlayın.
• Testere kolunu sağla ve sola doğru hareket ettirirken onu takip edin ve testere bıçağının yanında ayakta durun.
• Bir hattı takip ederken muhafazanın panjurlarından bakın.

TEMEL TESTERE KESIMLERI

Dikey Düz Çapraz Kesim (şek. 1, 2, 23)

NOT: İstenilen kesim kapasitesini elde etmek için her zaman 250 mm testere bıçağı ve 30 mm mil delikleri kullanın.

1. Gönye kilit kolunu (e) açın ve gönye kolunu serbest bırakmak için gönye mandalına (t) basın.
2. Gönye mandalını 0° konumunda sabitleyin ve gönye kolunu sıkıştırın.
3. Kesilecek tahtayı siperin karşısında yerleştirin (c, v).
4. Çalıştırma kolunu tutun (a) ve başlığı serbest bırakmak için başlık kilit açma koluna (cc) basın.
5. Motoru çalıştırmak için tetikleme anahtarına (I) basın.
6. Bıçağın keresteyi kesmesi ve kesim levhasına (s) girmesi için başlığı bastırın.
7. Kesim işlemini tamamladıktan sonra anahtarı serbest bırakın ve başlığı yukarı konuma getirmeden önce testere bıçağının tam olarak durmasını bekleyin.

Dikey Gönye Çapraz Kesim (şek. 1, 2, 24)

1. Gönye kilit kolunu (e) gevşetin ve gönye mandalına (t) basın. Başlığı, gerekli açıya göre sola veya sağa çevirin.

TÜRKÇE

1. Gönye mandalı otomatik olarak 10°, 15°, 22,5°, 31,62° ve 45° konumunda yer alacaktır. herhangi bir ara açı veya 50° gerekmesi durumunda, başlığı sıkıca tutun ve gönye kol kilidini sıkarak kilitleyin.

2. Kesimden önce her zaman gönye kilit kolunun sıkı bir şekilde sabitlendiğinden emin olun.

3. Dikey düz çapraz kesimdeki işlemlerle devam edin.

UYARI: Tahta parçasının sonunda küçük bir uç kesimini meyilli keserken, tahtayı uç kesim bıçağın sipere daha büyük açı yaptığı tarafta olacak şekilde yerleştirin. Yani, sol meyil sağa uç kesim; sağ meyil, sola uç kesim.

Meyilli Kesimler (şek. 1, 2, 25)

Meyil açıları 3° sağdan 48° sola kadar ayarlanabilmekte ve sıfır ile sağa veya sola maksimum 45° gönye konumu arasında ayarlı gönye kolu ile kesilebilmektedir.

1. Sol siper sıkıştırma düğmesini (k) gevşetin ve sol siperin üst kısmını (v) sola doğru gidebildiği kadar kaydırın. Meyil kelepçe kolunu (p) gevşetin ve meyili istediğiniz gibi ayarlayın.
2. Meyil kelepçe kolunu (p) sağlam bir biçimde sıkıştırın.
3. Dikey düz çapraz kesimdeki işlemlerle devam edin.

Kesimlerin Kalitesi

Herhangi bir kesimin düzlüğü pek çok değişkene bağlıdır, bu değişkenlerden biri de kesilen malzemedir. Kalıp veya başka hassas işler için en düzgün kesimler elde edilmek istendiğinde, keskin (60 diş karbit) bir birçokak ve daha yavaş düz kesim hızı, istenilen sonuçları gerçekleştirilrecektir.

UYARI: Kesilen malzemenin kesim sırasında yürümemesine dikkat edin; parçayı sıkıca tespit edin. Kolu kaldırmadan önce daima biçagın tamamen durması- ni bekleyin. Kesilen parçanın arka kısmında hala küçük çaplı yırtılmalar oluyorsa, kesilecek ahşabın üzerine bir maskeleme bandı yapıştırın. Bant boyunca kesim yapın ve işiniz bittiğinde bandı dikkatlı bir biçimde çıkarın.

Kesilecek Parçanın Kelepçelenmesi (şek. 3)

1. Mümkün olduğu durumlarda, tahtayı testereye kelepçeleyin.
2. En iyi sonuçları elde etmek için testereyle kullanılmak üzere tasarlanmış kelepçeyi (gg) kullanın. Mümkünse, kesilecek parçayı sipere kelepçeleyin. Testere bıçağının her iki tarafına da kelepçeleyebilirsiniz; kelepçenizi siperin sağlam ve düz bir yüzeyine konumlandırmayı unutmayın.

UYARI: Demir içermeyen metalleri keserken her zaman malzeme kelepçesi kullanın.

Uzun Parçaların Desteklenmesi (şek. 3)

1. Uzun parçalar için her zaman destek kullanın.
2. En iyi sonucu elde etmek için, testerenizin tezgah genişliğini arttıran çalışma desteği uzantısını (jj) kullanın (saticınızdan aksesuar olarak temin edebilirsiniz). Uzun parçaları, uçlarının sarkmaması için bıçki sehpası ya da benzer bir donanımla destekleyin.

Resim Çerçevesi, Kutu ve Diğer Dört Yüzü Projelerin Kesilmesi (şek. 26, 27)

TRIM ÇITASI VE DIĞER ÇERÇEVELER

Testerenize tam olarak hakim olabilmek için hurda ahşap parçalariyla birkaç basit kesim denemesi yapın. Testereniz, şekil 26'da gösterilene benzer eğimli köşe kesimleri yapabilmek için mükemmel bir alettir. Şekilde gösterilen eklem meyil ayarlarından biri kullanılarak yapılmıştı r.

MEYIL AYARINI KULLANMA

Her iki levhanın açıları 45°ye ayarlanır, böylece 90°lik bir köşe elde edilir. Gönye kolu sıfır konumunda kilitlidir. Ahşap parçası, düz geniş tarafı tezgaha ve dar kenar sipere bakacak şekilde yerleştirilir.

GÖNYE AYARINI KULLANMA

Aynı kesim, kesilecek parçanın geniş yüzeyi sipere karşı yerleştirilerek sağa ve sola eğimle de yapılabilmektedir.

İki çizim (şek. 26, 27) yalnızca dört taraflı nesneler içindir. Gönye ve meyil açıları, yüz sayısına bağlı olarak değişmektedir. Aşağıdaki tabloda, bir dizi farklı şekil için geçerli açılar belirtilmiştir; bu şekillerinin yüzlerinin eşit uzunlukta olduğu varsayılmaktadır. Tabloda gösterilmeyen şekillerin gönye ya da meyilini belirlemek için 180°yi şeklin toplam yüz sayısına bölün.

Yüz sayısı		Gönye veya meyil açısı
4	45^
5	36^
6	30^
7		25,7^
8		22,5^
9	20^
10		18^

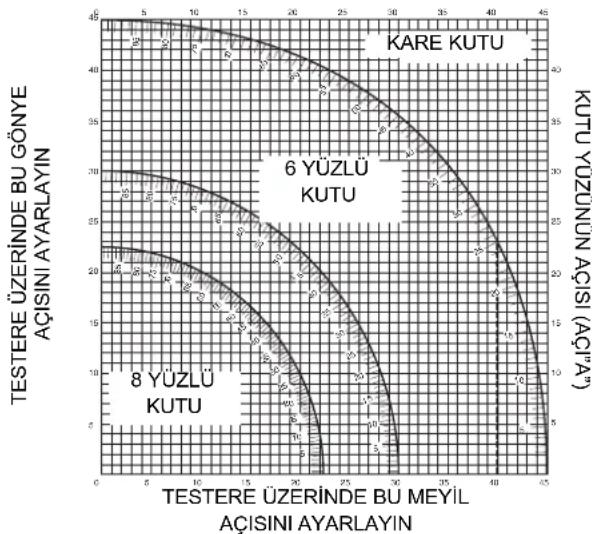

Bileşik Gönye (şek. 26–29)

Bileşik gönye, bir gönye açısı (şek. 27) ve bir meyil açısını (şek. 26) birlikte kullanarak yapılan bir kesimdir. Bu kesim türü, eğimli kenarlan olan çerçeve ve kutuların yapımı için kullanılmaktadır, bk. şekil 28.

UYARI: Kesim açısından, kesimden kesime değişmesi halinde, meyil kelepçe düğmesi ve gönye kilit düğmesinin güvenli bir şekilde sıkıştırıldığına dikkat edin. Bu düğmeler, gönye ya da meyil değiştirildikten sonra sıkıştırılmalıdır.

- Aşağıdaki tablo, yaygın kullanılan bileşik gönye kesimleri için doğru meyil ve gönye ayarlarını seçmede size yardımcı olacaktır. Tabloyu kullanmak için, projenizin istenen "A" (şek. 29) açısı- nı kullanın ve bu açıyı tablodaki uygun yay üzerinde bulun. Bu noktadan tabloyu aşağıya doğru takip ederek doğru meyil açısını bulun ve düz çizgiyi takip ederek doğru gönye açısını bulun.

• Testerenizi bu açılara ayarlayın ve birkaç deneme kesimi yap in.
• Kesilen parçaları birleştirmeyi deneyin.
• Örnek: 25° dış açılı (açı "A") (şek. 29) 4 taraflı bir kutu yapabilmek için sağ üst taraftaki eğriyi kullanın. Eğri ölçeği üzerinde 25°'yi bulun. Testerenin gönye açısını (23°) bulmak için eğriyi kesen yatay çizgiyi her iki yönde takip edin. Aynı şekilde testerenin meyil açısı ayarını (40°) bulmak için eğriyi kesen dikey çizgiyi yukarıya ya da aşağıya doğru takip edin. Testere ayarlarını denemek için her zaman birkaç hurda ahşap parçası üzerinde kesim yap in.

Verniye Skalası (şek. 30–32)

Testereniz, kesim hassasiyetini artıran bir verniye skalası ile donatılmıştır. Verniye skalası, kısmı dereceler (1/4°, 1/2°, 3/4°) gerektiren ayarlar için, gönye açılarını en yakın 1/4°ye (15 dakika) tam olarak ayarlama olanağı sağlamaktadır (15 dakika). Verniye skalasını kullanmak için aşağıda belirtilen adımları izleyin. Örneğin, gönye ayarını yapmak istediğiniz açının 24-1/4° sağ olduğunu varsayın.

• Daire testereyi kapatın.

• Verniye skalasındaki merkez işaretini (bk. şekil 30) gönye ölçeğindeki tam derece sayısıyla hizalayarak, gönye açısını istenen en yakın tam açıya ayarlayın. Şekil 31'i dikkatle inceleyin, gösterilen gönye ayarı 24° sağdır.
• Ek bir 1/4° ayarını yapmak için gönye kolu kilidini sıkıştırın; 1/4° verniye işareti gönye ölçeği üzerindeki en yakın derece ile hizalanana kadar kolu dikkatlı bir şekilde sağa hareket ettirin. Bu örnekte, gönye ölçeğindeki en yakın derece işareti 25°dir. Şekil 32'de 24-1/4° sağ gönye ayarı gösterilmektedir.

• Sağ gönye ayarı:

• Kolu, uygun verniye işaretini gönye ölçeğindeki en yakın işaretle hizalamak üzere sola hareket ettirerek gönye açısını azaltın.

• Kolu, uygun verniye işaretini gönye ölçeğindeki en yakın işaretle hizalamak üzere sağa hareket ettirerek gönye açısını arttırın.

- Sol gönye ayarı:

• Kolu, uygun verniye işaretini gönye ölçeğindeki en yakın işaretle hizalamak üzere sola hareket ettirerek gönye açısındanı arttırın.
• Kolu, uygun verniye işaretini gönye ölçeğindeki en yakın işaretle hizalamak üzere sağa hareket ettirerek gönye açısını azaltın.

Kaide Kalıpları Kesme

Kaide kalıbı kesme, 45°lik bir meyil açısındanla gerçekleştirilir.

• Herhangi bir kesim yapmadan önce her zaman elektrik kullanmadan deneme kesimi yapın.
• Tüm kesimler, testerenin üzerinde düz duran kalıbın arka kısmıyla yapılır.

İç KÖŞE

Sol taraf

1. Kalıbı, üst tarafı sipere karşı gelecek şekilde yerleştirin.
2. Kesimin sol tarafını koruyun.

Sağ taraf

1. Kalıbı, kalıbın alt tarafı sipere karşı gelecek biçimde yerleştirin.
2. Kesimin sol tarafını koruyun.

DIŞ KÖŞE

Sol taraf

1. Kalıbı, kalıbın alt tarafı sipere karşı gelecek biçimde yerleştirin.
2. Kesimin sağ tarafını koruyun.

Sağ taraf

1. Kalıbı, üst tarafı sipere karşı gelecek şekilde yerleştirin.
   2 Kesimin sağ tarafını koruyun.

Taç Kalıpları Kesme

Taç kalıp kesme işlemi bileşik gönyede gerçekleştirilir. Tam bir doğruluk elde etmek için, testerenizde 31,62° gönye ve 33,85° meyilde önceden ayarlanmış açı konumları vardır. Bu ayarlar üstte 52° açılı ve altta 38° açılı standart taç kalıpları içindir.

• Nihai kesimleri yapmadan önce hurda malzeme kullanarak test kesimleri yapın.
• Tüm kesimler sol meyilde ve kalıbın arkası kaideye karşı gelecek şekilde yapılır.

İç KÖŞE

Sol taraf

1. Siperin karşısında kalıbın üst tarafı.
2. Sağ gönye.
3. Kesimin sol tarafını koruyun.

Sağ taraf

1. Siperin karşıındaki kalıbın alt tarafı.
2. Sol gönye.
3. Kesimin sol tarafını koruyun.

DIŞ KÖŞE

Sol taraf

1. Siperin karşıındaki kalıbın alt tarafı.
2. Sol gönye.
3. Kesimin sol tarafını koruyun.

Sağ taraf

1. Siperin karşısında kalıbın üst tarafı.
2. Sağ gönye.
3. Kesimin sağ tarafını koruyun.

Özel Kesimler

- Tüm kesimler, malzemeyi tezgaha ve siperin karşısında sabitleyerek yapılır. Çalışma parçasını gerektiği gibi sabitlediğinizden emin olun.

EĞIMLI MALZEME

Eğimli malzeme keserken, malzemeyi her zaman şekil 34'te gösterildiği gibi yerleştirin, hiçbir zaman şekil 35'te gösterildiği gibi yerleştirmeyin. Malzemeyi yanlış yerleştirmek, onun kesimin tamamlandığı yere yakın bıçağı kısıtmasına neden olacaktır.

PLASTIK BORU VEYA DIĞER YUVARLAK MALZEMELERI KESME

Plastik boru testerenizle kolayca kesilebilir. Aynı tahta gibi kesilmeli, hareket etmesini önlemek için sipere sıkıca bağlanmalı ve kelepçelenmelidir. Açılı kesimler yaparken bu özellikle önemlidir.

GENİŞ MALZEME KESME

Genellikle, bir tahta parçası testere korumasının aşağısına yerleştirmek için çok büyük olacaktır. Şekil 36'da gösterildiği gibi korumayı biraz yukarı doğru çekmek fazladan boşluk kazanmayı sağlayabilir. Bunu yapmaktan mümkün olduğunca kaçının, ancak eğer gerekliyse, testere düzgün bir biçimde çalışacak ve daha büyük bir kesim yapacaktır. BU TESTEREYİ ÇALIŞTIRIRKEN KORUMAYI ASLA BAĞLAMAYIN, BANTLAMAYIN VEYA BAŞKA BİR ŞEKİLDE TUTMAYIN.

Toz Çıkarma (şek. 2, 3)

- Toz torbasını (ff) toz ağzına (n) yerleştirin.

UYARI! Mümkün olduğu her durumda, toz emisyonlarıyla ilgili yönetmelikler uyarınca tasarlanmış bir toz toplama cihazı bağlayın.

İlgili yönetmeliklerle uyumlu bir şekilde tasarlanmış bir toz toplama cihazı bağlayın. Harici olarak bağlanan sistemlerin hava hızı 20 m/s ±2 m/s olacaktır. Hız, alet bağlıyken ancak çalışmıyorken, bağlantı noktasında bağlantı tübü içinde ölçülmelidir.

Nakliye (şek. 4)

Daire testereyi gerektiği şekilde taşımak için, testere kolunun üstünde bir taşıma kolu (a) bulunmaktadır.

• Testereyi taşımak için, kolu aşağı doğru indirin ve kilitleme pimine basın (o).
• Testereyi taşımak için her zaman şekil 4'te gösterilen taşıma kolunu (a) veya el girintilerini (r) kullanın.

BAKIM

DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır.

UYARI: Yaralanma riskini azaltmak için, aksesuarları takıp çıkarmadan önce, ayarlama yapmadan veya ayarları değiştirmeden önce veya tamir etmeye başlamadan önce üniteyi kapatın ve makinenin güç kaynağı bağlantısını kesin. Tetikleme anahtarının KAPALI konumda olduğundan emin olun. Aletin yanlışlıkla çalışması yaralanmaya sebep olabilir.

Yağlama

Aletin tamamında kapalı, yağ sızdırmaz bilyalı yataklar kullanılmıştır. Bu yataklar, fabrikada daire testerenin kullanım ömrü boyunca yetecek miktarda yağ içermektedir.

TEMIZLEME

Kullanmadan önce, üst biçak siperini, hareketli alt biçak siperini ve uygun şekilde çalışacağından emin olmak için toz toplama borusunu dikkatli bir şekilde kontrol edin. Yongalar, toz veya üzerinde çalışılan parçadan çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağından emin olun.

Üzerinde çalışılan parçadan çıkan küçük parçacıkların testere bıçağı ile siperler arasında sıkışması halinde makinen güç kaynağıyla bağlantısını kesin ve Testere Bıçağının Takılması bölümünde verilen talimatları izleyin. Sıkışmış parçaları çıkartın ve testere bıçağını takın.

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal madde kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinde daldırmayın.

UYARI: Yaralanma riskini azaltmak için, tezgahın üstünü düzenli olarak temizleyin.

UYARI: Yaralanma riskini azaltmak için, toz toplama sistemini düzenli olarak temizleyin.

Opsiyonel Aksesuarlar

UYARI: DEWALT tarafından verilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu aletle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

LED'LI ÇALIŞMA IŞIĞI UYARISI:

LED RADYASYONU: IŞINA BAKMAYIN

1. SINIF LED ÜRÜNÜ

MAKSİMUM ÇIKİŞ GÜCÜ

P = 9,2mW; tepe = 456nm

IEC 60825-1:1:1993; +A1:1997; +A2:2001

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satıcınızla görüşün.

Çevrenin korunması

Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık işinize yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayının.

Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır.

Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir.

DEWALT, kullanma süreleri sona eren DEWALT ürünlerinin toplanması ve geri kazanımı için bir imkan sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımiza toplama işlemi yapan bir yetkili servise götürün.

Bu kılavuzda belirtilen adresteki yerel DEWALT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları İnternete www.2helpU.com adresinde mevcuttur.

GARANTI

DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

• 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

Satın almış olduğunuz DEWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için:

Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazi;
- Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;
- Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATI •

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazi gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTI •

Sahip olduğunu DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı

malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;
• Ürün yıpranmamış, hıpalanmamış ve aşınmamıştır;
• Yetkili olmayan kişilerce tamire çalışılmamıştır;
• Satın alma belgesi (fatura) ibraz edilmiştir.
• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir.

Şikayet veya talepleriniz için satıcınıza, DEWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternette www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü

KALE HIRDAVAT VE MAKİNA A.Ş.

Defterdar Mah. Savaklar Cad. No. 15 34050

Edirnekapı Eyüp İstanbul

ΦΑΛΤΣΟΠΡΙΟΝΟ DW713, DW713XPS

Συγχαρητήρια!
