KÄYTTÖOHJE DW713XPS DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 96

Olet valinnut DEWALT-työkalun. Vuosien kokemuksen, perusteellisen tuotekehittelyn ja innovaation ansiosta DEWALT on yksi luotettavimmista kumppaneista ammattityökalujen käyttäjille.

Tekniset tiedot

DW713/DW713XPS
Jännite					V
Tyyppi	2
Syöttöteho				W	1600
Terän läpimitta mm 250
Suurin terän nopeus		min	-1	5000
Suurin leikkuualue 90°	mm 162
Suurin jirileikkuualue 45°	mm 114
Suurin leikkuusyvyys 90°	mm 90
Suurin vinoleikkuusyvyys 45°			mm	58
Jiirileikkaus (suurimmat kulmat)			vasen	50°
	oikea		50°
Vinosahaus (suurimmat kulmat)			vasen	48°
	oikea		48°

0 asteen jiiri

Leikkuuleveys kun työkappaleen suurin
korkeus on 90 mm	mm	95
Leikkuukorkeus kun työkappaleen suurin
leveys on 90 mm	mm	41

45 asteen jiiri

Leikkuuleveys kun työkappaleensuurin korkeus on 90 mm	mm	67
Leikkuukorkeus kun työkappaleensuurin leveys on 90 mm	mm	41

45 asteen vinokulma

Leikkuuleveys kun työkappaleensuurin korkeus on 61 mm	mm	95
Leikkuukorkeus kun työkappaleensuurin leveys on 161 mm	mm	25

31,62 asteen jiiri, 33,85 asteen vinokulma

Leikkuukorkeus kun työkappaleensuurin leveys on 133 mm
	mm	20
omaattinen terän jarrutusaika	s	< 10,0
no	kg	15*

* DW713XPS ja LED-työvalo

L_FA	(äänenpaine)	dB(A)	91,0
K_FA	(äänenpaineen vaihtelu)	dB(A)	3,0
L_Wt	(ääniteho)	dB(A)	102,0
K_Wt	(äänitehon vaihtelu)	dB(A)	3,0

Värinän kokonaisarvot (triaksiaalivektorin summa)
määritetty standardin EN 61029-1, EN 61029-2-9 mukaisesti:

Värinäarvo a_h

a_h =	m/s2 2,6
Epävarmuus K =	m/s2 1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 61029
-standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

230 Sulakkeet

Eurooppa

230 voltin työkalut

10 ampeerin sulake

HUOMAUTUS: Laite on tarkoitettu muodostamaan yhteys tehonsyöttöjärjestelmään suurimmalla sallitulla järjestelmän impedanssilla Zmax 0,30 Ω käyttäjän tehonsyötön liittymäköhdassa.

Käyttäjän täytyy varmistaa, että laite on liitetty vain yllä olevat vaatimukset täyttävään järjestelmään. Käyttäjä voi tarvittaessa kysyä sähköyhtiöltä järjestelmän impedanssin liittymäköhdassa.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

DW713/DW713XPS

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN 61029-1, EN 61029-2-9.

Nämä tuotteet täyttävät myös direktiivin 2004/108/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

H. Jopsmann

Horst Grossmann

VAROITUS! Käytettäessä sähkötyökaluja on aina noudatettava perusvarotoimia tulipalon, sähköiskun ja henkilövamman välttämiseksi. Alla on mainittu joitakin varotoimia.

Lue kaikki ohjeet ennen tuotteen käyttämistä ja säästä ohjeet.

SÄILYTÄ OHJEKIRJA MYÖHEMPÄÄ TARVETTA VARTEN.

Yleiset turvallisuusohjeet

1. Pidä työskentelyalue siistinä.

Epäsiistit tilat voivat aiheuttaa vammoja.

2. Huomioi työskentelyalueen ympäristö.

Älä altista työkalua sateelle. Älä käytä työkalua kosteissa tai märissä olosuhteissa. Pidä työskentelyalue hyvin valaistuna (250–300 luksia). Älä käytä työkalua paikoissa, joissa on tulipalon tai räjähdyksen vaara, esimerkiksi palavien nesteiden ja kaasujen läheisyydessä.

3. Suojaudu sähköiskulta.

Älä anna kehosi koskettaa maadoitettuihin pintoihin (esimerkiksi putkiin, lämpöpattereihin, lieteen tai jääkaappiin). Kun työkalua käytetään äärimmäisissä olosuhteissa (esim. korkea kosteus, kun metallilastuja syntyy jne.), sähköturvallisuutta voidaan parantaa kytkemällä eristysmuuntaja tai (FI) maavuodon katkaisin.

4. Pidä muut ihmiset etäällä.

Älä anna asiattomien, varsinkaan lasten, koskea työkalua tai sähköjohtoa, ja pidä heidät etäällä työskentelyalueesta.

5. Laita joutilas työkalu varastoon.

Kun työkalu ei ole käytössä, sitä on säilytettävä lukittuna kuivassa ja turvallisessa paikassa ja poissa lasten ulottuvilta.

6. Älä käytä työkalua väkisin.

Se toimii paremmin ja turvallisemmin sille tarkoitetulla nopeudella.

7. Käytä oikeaa työkalua.

Älä käytä pieniä työkaluja väkisin suurtehotyökalua vaativaan työhön. Käytä työkalua vain sen käyttötarkoituksen mukaan; älä käytä esimerkiksi pyörösahaa oksien tai tukkien katkaisemiseen.

8. Pukeudu asianmukaisesti.

Älä käytä väljiä vaatteita tai koruja, sillä ne voivat takertua liikkuviin osiin. Luistamattomien jalkineiden käyttöä suositellaan käytettäessä laitetta ulkona. Käytä suojaavaa päähinettä, jos sinulla on pitkät hiukset.

9. Käytä suojavarusteita.

Käytä aina suojalaseja. Käytä kasvo- tai pölysuojaa, jos työskenneltäessä syntyy pölyä tai lentäviä hiukkasia. Mikäli nämä hiukkaset ovat erittäin kuumia, käytä myös kuumuudenkestävää suojaesiliinaa. Käytä aina kuulosuojaimia. Käytä aina suojakypärää.

10. Kytke laitteeseen pölynpoistolaite.

Jos pölyn poistamiseen ja keräykseen soveltuvia työkaluun liitettäviä laitteita on, varmista, että ne ovat kytkettyinä ja että käytät niitä oikein.

11. Älä käytä johtoa väärin.

Älä koskaan vedä johdosta, kun haluat irrottaa laitteen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä ja terävistä reunoista. Älä koskaan kannä työkalua johdosta.

12. Kiinnitä työstökappale paikalleen.

Käytä ruuvipuristinta tai penkkipuristinta pitämään työstökappale paikoillaan. Se on turvallisempaa ja saat molemmat kädet vapaaksi työhön.

13. Älä kurottele.

Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino.

14. Huolla työkalua huolellisesti.

Pidä leikkuutyökalut terävinä ja puhtaina, jolloin ne toimivat paremmin ja turvallisemmin. Noudata voiteluohjeita ja lisäosien vaihto-ohjeita. Tutki työkalut aika ajoin, ja jos havaïtset vikoja, korjauta ne valtuutetussa huoltoliikkeessä. Pidä kaikki kahvat ja kytkimet kuivina, puhtaina, öljyttöminä ja rasvattomina.

15. Katkaise työkalujen virta.

Kun työkaluja ei käytetä, irrota ne virtalähteestä ennen niiden huoltamista ja vaihtaessasi lisävarusteita, kuten teriä ja leikkureita.

16. Poista jakoavaimet ja ruuviavaimet.

Ota tavaksi tarkastaa, että jako- ja ruuviavaimet on poistettu työkalusta ennen sen käyttöä.

17. Vältä vahingossa tapahtuvaa käynnistystä.

Älä kanna työkalua sormi virtakytkimellä. Varmista, että työkalu

on katkaisu päältä virtakytkimestä ennen sen kytkemistä virtalähteeseen.

18. Käytä ulkokäyttöön tarkoitettuja jatkojohtoja.

Tarkasta ennen käyttöä jatkojohdon kunto ja vaihda se, jos se on viallinen. Kun työkalua käytetään ulkona, käytä vain ulkokäyttöön tarkoitettuja jatkojohtoja, joissa on tätä vastaava merkintä.

19. Pysy valppaana.

Katso tarkkaan, mitä teet. Käytä tervettä järkeä. Älä käytä työkalua väsyneenä tai huumeiden tai alkoholin vaikutuksen alaisena.

20. Tarkasta osat mahdollisten vikojen varalta.

Tarkasta työkalu ja virtajohto huolellisesti ennen käyttöä varmistaaksesi, että ne toirnivat oikein ja täyttävät tehtävänsä. Tarkasta liikkuvien osien kohdistus ja kiinnitys, osien kunto ja kiinnitys sekä muut mahdolliset seikat, jotka saattavat vaikuttaa työkalun käyttöön. Suojus ja muut viioittuneet osat on korjattava asianmukaisesti tai vaihdettava. Työn saa tehdä vain valtuutettu huoltoliike, ellei tässä käyttöoppaassa ole toisin mainittu. Vaihdata vialliset kytkimet valtuutetussa huoltollikkeessä. Älä käytä työkalua, jos virtakytkin ei kytkе sitä päälle ja pois päältä. Älä koskaan yritä korjata työkalua itse.

VAROITUS: Muunlainen kuin tässä ohjekirjassa tälle työkalulle suositeltu lisävaruste tai -laite tai käyttötoimenpide voi aiheuttaa henkilövahingon.

21. Anna vain pätevän henkilön korjata työkalu.

Tämä sähkötyökalu noudattaa asianmukaisia turvasääntöjä. Korjauksia saavat tehdä vain pätevät henkilöt alkuperäisiä varaosia käyttäen; muunlainen toiminta voi aiheuttaa käyttäjälle suuren vaaran.

Muita jiirisahan turvallisuussääntöjä

- Laitteen mukana toimitetaan erityinen sähköjohto, jonka voi vaihtaa vain valmistaja tai valtuutettu huoltoedustaja.

- Sahalla ei saa leikata muita kuin valmistajan suosittelemia materiaaleja.

- Älä käytä konetta, jos suojukset eivät ole paikallaan, ne eivät toimi tai niitä ei ole ylläpidetty asianmukaisesti.

- Varmista vinosahauksia suoritettaessa, että sahausvarsi on tiukasti kiinni.

- Pidä konetta ympäröivä lattia-alue tasaisena, hoidetussa kunnossa ja puhtaana irtonaisista materiaaleista, kuten lastuista ja loikkuujätteistä.

- Käytä asianmukaisesti teroitettuja sahanteriä. Noudata sahanterään merkittyä enimmäisnopeutta.

- Varmista, että kaikki lukitusnupit ja puristimien varret ovat tiukasti kiinni ennen laitteen käyttöä.

- Älä koskaan aseta kättä terän lähelle, kun saha on kytketty sähköliitäntään.

- Älä koskaan yritä pysäyttää toiminnassa olevaa laitetta työntämällä jotakin työkalua yms. terää vasten. Tämä saattaa johtaa vakavaan onnettomuuteen.

- Tarkista käyttöohje ennen lisävarusteiden käyttöä. Lisävarusteen väärä käyttö voi aiheuttaa vaurioita.

- Käytä pidikettä tai käsineitä käsitellessäsi sahanterää.

- Varmista ennen käyttöä, että sahanterä on asennettu oikein.

• Varmista että terä pyöni oikeaan suuntaan.

- Älä käytä teriä, joiden läpimitta on suositeltua suurempi tai pienempi. Katso tarkemmat tenien ominaisuudet teknisistä tiedoista. Käytä ainoastaan tässä käsikirjassa eriteltyjä, standardin EN 847-1 mukaisia teriä.

- Harkitse melua vähentävien erikoisterien käyttämistä.

- Älä käytä HSS-teriä.

- Älä käytä haljenneita tai vioittuneita sahanteriä.

- Älä käytä hioma- tai timanttilaikkoja.

- Älä koskaan käytä sahaa ilman kitapalaa.

- Nosta terä työkappaleen sahausurasta, ennen kuin vapautat virtakytkimen.

- Älä yritä jarruttaa moottoria työntämällä esineitä tuulettimen aukkoon.

SUOMI

• Koneen teränsuojus nousee automaattisesti, kun terä lasketaan alas, ja laskeutuu terän pääille, kun sahauspään lukituksen vapautusvipua (cc) painetaan.
• Älä koskaan nossa sahanterää käsin, ellei sahaa ole sammutettu. Teränsuojuksen voi nostaa kädellä, kun sahanterää vaihdetaan tai sahaa tarkistetaan.
• Tarkista säännöllisin väliajoin, että moottorin ilma-aukot ovat puhtaat eikä niissä ole lastuja.

- Vaihda kulunut uurroslevy. Katso mukana toimitettua huolto-osaluetteloa.

- Irrota kone verkkovirrasta ennen sen huoltoa ja terää vaihdettaessa.

- Älä koskaan suorita puhdistus- tai huoltotöitä koneen käydessä ja kun sahauspää ei ole lepoasennossa.

- Asenna kone penkille aina, kun se on mahdollista.

- Jos käytät LED-valoa osoittamaan leikkuulinjaa, varmista, että LED on luokan 2 mukainen LED-tuote EN 60825-1 -standardin mukaan. Älä vaihda LED-diodia toisen tyyppiseen. Jos LED on vahingoittunut, pyydä valtuutettu korjaaja korjaamaan se.

- Suojuksen etuosassa on säleikkö näkyvyyden helpottamiseksi. Vaikka säleikkö vähentää huomattavasti lastujen sinkoamista, suojuksessa on aukkoja ja sahatessa tulisi pitää aina suojalaseja.

- Kytke saha kiinni pölynkeräyslaitteeseen sahattaessa puuta. Ota aina huomioon tekijät, jotka vaikuttavat altistumiseen pölylle, kuten: - työstettävän materiaalin tyyppi (lastulevy tuottaa enemmän pölyä kuin puu);

- sahanterän terävyys;

- oikea sahanterän säätö.

- pölynimulaite, jonka ilman virtausnopeus ei saa olla alle 20 m/s

Varmista, että paikalliset pölynpoistolaitteet sekä suojukset, välilevyt ja kourut on säädetty oikein.

- Ota huomioon seuraavat tekijät, jotka vaikuttavat altistukseen melulle:

- Käytä sahanteriä, jotka on suunniteltu vähentämään melua.

- Käytä vain hyvin teroitettuja sahanteriä.

- Laite on huollettava säännöllisin väliajoin.

- Laiteviat esim. suojuksissa tai sahanterässä on raportoitava välittömästi.

- Järjestä riittävä yleinen tai paikallinen valaistus.

- Varmista, että käyttäjä on kyllin koulutettu käyttämään ja säätämään laifetta.

- Varmista, että välilevyt ja kararenkaat ovat tässä käyttöoppaassa osoitetun tarkoituksen mukaisia.

- Vältä katkaistujen palojen tai muiden työkappaleen osien poistamista leikkuualueelta, kun kone on käynnissä ja kun saha ei ole lepoasennossa.

- Älä koskaan leikkaa 30 mm lyhyempiä työkappaleita.

- Ilman lisätukea kone on suunniteltu enintään seuraavan kokoisille työkappaleille:

- Korkeus 90 mm x leveys 90 mm x pituus 500 mm - Pidemmät työkappaleet täytyy tukea sopivan lisäpöydän avulla esim. DE7023. Kiinnitä työkappale aina turvallisesti.

- Onnettomuuden tai konevian tapahtuessa sammuta kone välittömästi ja irrota kone virtalähteestä.

- Raportoi viasta ja merkitse kone, jotta muut ihmiset eivät käytä viallista konetta.

- Kun sahan terä on jumissa epänormaalin syöttövoiman vuoksi leikkauksen aikana, sammuta kone ja irrota se tehonsyötöstä. Poista työkappale ja varmista, että sahan terä liikkuu vapaasti. Sammuta kone ja aloita uusi leikkaustoiminto pienemmällä syöttövoimalla.

- Älä koskaan leikkaa kevytmetallia, erityisesti magnesiumia.

- Aina tilanteen mukaan asenna kone penkkiin käyttämällä ruuveja, joiden halkaisija on 8 mm ja pituus 80 mm.

Muut mahdolliset vaarat

Sahojen käyttöön liittyvät seuraavat riskit:

- pyörivien osien koskemisesta aiheutuvat vammat.

Asiaankuuluvien turvallisuusmääräysten noudattamisesta ja turvalaitteiden käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• kuulovammat.
• katkaisuterän suojaamattomista pyörivistä osista aiheutuva onnettomuusvaara.
• terän vaihtamisen aikana aiheutuva vahingonvaara.
• sormien puristumisen vaara suojuksia avattaessa.
• terveysriskit, jotka syntyvät puun sahauksesta aiheutuvan pölyn hengittämisestä erityisesti sahattaessa tammea, pyökkiä ja MDFlevyä.

Seuraavat tekijät lisäävät hengitysongelmien riskiä:

- Koneeseen ei ole kiinnitetty puuta sahattaessa pölynimulaitetta

- Puhdistamattomien poistosuodattimien aiheuttama riittämätön pölynpoisto

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Kantokohta

Pidä kädet poissa terän ulottuvilta.

PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] 1)

Päivämääräkoodi (u) on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2010 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkauksessa on:

1 jiirisaha

1 terän ruuviavain omassa taskussaan

1 sahanterä

1 pölypussi

1 LED-työvalojärjestelmä (DW713XPS)

1 ohjekirja

1 rakennekaavio

• Tarkista, onko työkalussa, sen osissa tai lisävarusteissa vaurioita, jotka ovat voineet syntyä kuljetuksen aikana.
• Lue ennen työn aloittamista tämä ohjekirja perusteellisesti, jotta ymmärrät sen sisällön.

Kuvaus (kuvat 1, 2)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja.

a. Työkahva
b. Alasuojus
c. Oikea takavaste
d. Pöytä

e. Jiirisahauksen lukitusvipu

f. Jiiriasteikko

g. Jalusta

h. Reiät jatkokappaletta varten

i. Ruuviavain

j. Reiät penkkiin kiinnitystä varten

k. Takavasteen siipiruuvi

I. Virtakytkin

m. Kantokahva

n. Purunpoistoaukko

o. Lukitusnuppi

p. Vinosahauksen lukitusnuppi

q. Vinosahauksen asteikko

r. Nostosyvennys

s. Kitapala

t. Jiirisahauksen pidätystanko

u. Päivämääräkoodi

v. Vasen takavaste

w. Moottorin runko

x. Karalukko

y. Munalukon aukko

z. Sahauskulman lukitsin

aa. Vinosahauksen lukitsin

bb. Pystysuoran asennon lukitsin

cc. Sahauspään lukitusvipu

dd. Takaosan alasuojus

ee. Yläsuojus

Lisävarusteet (kuva 3)

ff. Pölypussi

gg. Puristin

hh. LED-työvalo

ii. Pitkittäisohjain

jj. Lisätuki

KÄYTTÖTARKOITUS

DEWALT DW713 -kulmasaha on suunniteltu ammattimaiseen puun, puutuotteiden ja muovin leikkaamiseen. Se suorittaa poikkileikkaus-, viistotus- ja kulmasahaustoiminnot helposti, täsmällisesti ja turvallisesti.

Tämä yksikkö on tarkoitettu käytettäväksi nimellisteränhalkaisijaltaan 216 mm:n karbiditerän kanssa.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä kulmasahat ovat ammattimaisia sähkötyökaluja.

ÄLÄ ANNA lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

VAROITUS! Älä käytä konetta muuhun kuin osoitettuun tarkoitukseen.

Sähköturvallisuus

Sähkömoottori on suunniteltu vain yhdelle jännitteelle. Tarkista aina, että virtalähde vastaa tehokilvessä annettua jännitettä.

Työkalu on kaksoiseristetty standardin EN 61029 mukaisesti; tästä syystä maadoitusjohtoa ei tarvita.

Jondon vaihdon yhteydessä laitteen saa korjata ainoastaan valtuutettu huoltopalvelu tai asiantunteva sähköteknikko.

Jatkojohdon käyttö

Mikäli jatkojohtoa tarvitaan, on käytettävä hyväksyttyä jatkojohtoa, joka soveltuu tämän työkalun ottotehoon (katso tekniset tiedot).

Johtimen pienin sallittu koko on 1,5 mm². Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

KOKOAMINEN

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Vamista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Pakkauksen avaaminen (kuvat 1, 2, 4)

1. Poista saha pakkauksesta varovasti kantokahvasta (m) nostaen.

2. Paina työkahvaa (a) alas ja vedä ulos lukitusnuppi (o), kuten kuvassa.

3. Anna paineen tasaantua ja sahausvarren nousta ylös.

Sahan kiinnittäminen (kuva 5)

1. Reiät (j) kaikissa neljässä jalassa on tarkoitettu helpottamaan penkin asennusta. Kaksi erikokoista reikää on tarkoitettu erikokoisille pulteille. Käytä jompaakumpaa reikää; ei ole tarpeen käyttää molempia. Suosittelemme pultteja, joiden halkaisija on 8 mm ja pituus 80 mm. Asenna saha aina tukevasti liikkumisen estämiseksi. Kannettavuuden parantamiseksi työkalu voidaan asentaa 12,5 mm paksuun tai paksumpaan vaneriin, joka voidaan kiinnittää työtukeen tai siirtää toisille työpaikoille ja kiinnittää uudelleen.

2. Kun kiinnität sahan vaneriin, huolehdi, etteivät ruuvien päät työnny ulos vanerin pohjasta. Vanerin on olltava työalustalla tasaisesli. Kun kiinnität sahan työalustalle, kiinnitä puristimet sahan jalkojen vahvistettuihin kohtiin ruuvien aukkojen kohdalle. Kiinnityspuristimien käyttö muualla häiritsee sahan käyttöä.

3. Kiinnitysalusta ei saa olla käyrä tai epätasainen, sillä tällöin työn tarkkuus kärsiä. Jos saha heiluu alustalla, laita sahan jalan alle ohut tukikappale, kunnes saha seisoo tukevasti alustalla.

Sahanterän asentaminen (kuvat 6, 7, 8, 9)

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

- Älä koskaan paina karan lukituspainiketta, kun terässä on virta tai kun terä on liikkeessä.

- Älä leikkaa kevytmetallia ja rautametallia (sisältää rautaa tai terästä) tai muurattuja rakenteita tai kuitusementtituotteita tällä kulmasahalla.

- Paina lukituksen vapautusvipua (cc) vapauttaaksesi alemman suojuksen (b) ja nosta sitten alempi suojus niin ylös kuin mahdollista.

1. Kun alempi suojus on ylhäällä, paina karan lukituspainiketta (x) toisella kädellä, käytä sitten mukana toimitettua kiintoavainta (j) toisella kädellä ja löysää vasenkierteinen terän lukitusruuvi (nn) kääntämällä myötäpäivään.

VAROITUS! Käytä karan lukitusta painamalla painiketta kuvan mukaisesti ja käännä karaa käsin, kunnes tunnet lukituksen.

Pidä lukon painiketta alhaalla, jotta estät karaa kääntymästä.

1. Poista terän lukitusruuvi (nn) ja ulkopuolinen välirengas (pp).

2. Asenna sahan terä (oo) terän soviltimeen (qq), joka on suoraan välirengasta kohti (m), ja varmista, että terän alareunan hammastus osoittaa sahan takaosaa kohti (poispäin käyttäjästä).

3. Laita ulkoinen välirengas paikalleen (pp).

4. Kiristä terän lukitusruuvi (nn) huolellisesti kääntämällä vastapäivään samalla, kun pidät karan lukituksesta toisella kädelläsi.

VAROITUS! Huolehdi, että sahan terä laitetaan paikalleen vain kuvatulla tavalla. Käytä vain teknisissä tiedoissa määritettyjä sahan teriä; luettelonro: DT4323.

Säädöt

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Jiirisahan säädöt on tehty tehtaalla. Jos säätöjä on kuljetuksen, käsittelyn tai jonkin muun syyn vuoksi korjattava, noudata alla olevia säätöohjeïta. Kun säädöt on tehty, niiden tulisi säilyä muuttumattomina.

JIIRIASTEIKON TARKASTAMINEN JA SÄÄTÄMINEN (KUVAT 10, 11)

1. Vapauta jiirisahauksen lukitusvipu (e) ja käännä jiirisahan vartta, kunnes jiri on salvan suhteen 0°-asennossa. Älä lukitse jiirisahauksen lukitusvipua (e).
2. Paina sahauspäätä alas, kunnes sahanterä juuri ja juuri ulottuu kitapalaan (s).
3. Aseta kulmaviivain (tt) takavasteen (v) ja terän (oo) vasenta sivua vasten (kuva 10).

VAROITUS: Älä kosketa sahanterän hampaiden kärkiä kulmaviivaimella

Tee säädöt tarvittaessa seuraavasti:

1. Löysää kolme ruuvia (ss) ja siirrä asteikon ja jiirisahan varren kokoonpanoa vasemmalle tai oikealle, kunnes terä on kohtisuorassa takavasteen kanssa kulmaviivaimella mitattuna.
2. Kiristä ruuvit uudelleen (ss). Älä kiinnitä huomiota jiirisahauksen osoittimen arvoon tässä vaiheessa.

JIIRISAHAUKSEN OSOITTIMEN SÄÄTÄMINEN (KUVAT 10–12)

1. Vapauta jiirisahauksen lukitusvipu (e) ja vapauta jiirisahauksen varsi (a1) painamalla jiirisahauksen pidätystankoa (t).
2. Käännä jiirisahausvartta niin, että jiirisahauksen kulmaosoitin (uu) on nollassa, kuten kuvassa 12.
3. Kun jiirisahauksen vipu on löysällä, anna jiirisahauksen salvan napsahtaa paikalleen kääntäessäsi jiirisahausvartta nollan ohitse.
4. Tarkkaile osoitinta (uu) ja jirisahausasteikkoa (f). Jos osoitin ei ole täsmälleen nollassa, löysää ruuvia (a2), siirrä osoitin nollaan ja kiristä ruuvi.

JIIRISAHAUKSEN LUKITUSTANGON SÄÄTÄMINEN (KUVA 22)

Jos sahan jalustaa voidaan liikuttaa jiirisahauksen lukitusvivun (e) ollessa lukittuna, jiirisahauksen lukitustankoa pitää säätää.

1. Avaa jiirisahauksen lukitusvipu (e).
2. Aseta jiirisahauksen lukitusvipu (e) yläasentoon.
3. Löysennä saranatapin lukitusruuvia (v v) käyttämällä kuusiokoloavainta.

HUOMAA: Joissakin malleissa ei ole lukitusruuvia. Siirry tässä tapauksessa vaiheeseen 4.

1. Säädä jiirisahauksen lukitustankoa kääntämällä 45° kerrallaan myötäsuuntaan lukituksen voimakkuuden parantamiseksi.
2. Tarkista, että pöytä ei liiku, kun vipu (e) on lukittu johonkin (ei esiasetettuun) kulmaan.
3. Kiristä lukitusruuvi (v v).

SAHANTERÄN TARKISTUS JA SÄÄTÖ SUHTEESSA PÖYTÄÄN (KUVAT 13–18)

1. Löysää vinoleikkauksen puristuskahva (p).
2. Paina sahausvarsi oikealle varmistaaiksesi, että se on täysin kohtisuorassa sahauskulman lukitsimeen (z), joka sijaitsee pystysuoran asennon lukitsinta (bb) vasten, ja kiristä vinoleikkauksen puristuskahva.
3. Paina sahauspäätä alas, kunnes sahanterä juuri ja juuri ulottuu kitapalaan (s).
4. Aseta kulmaviivain (tt) pöydälle ja terää (oo) vasten (kuva 15).

VAROITUS: Älä kosketa sahanterän hampaiden kärkiä kulmaviivaimella

Tee säädöt tarvittaessa seuraavasti:

1. Löysää lukkomutteria (ww) muutaman kierroksen verran varmistaen, että lukitusruuvi (bb) on kunnolla yhteydessä sahauskulman lukitsimeen (z), ja kierrä pystysuoran asennon säätöruuvia (bb) sisään tai ulos, kunnes terä on 90 asteen kulmassa pöytään nähden kulmaviivaimella mitattaessa.
2. Kiristä lukkomutteri (ww) kunnolla pitäen samalla lukitusruuvia (bb) paikallaan.
3. Jos vinoleikkauksen osoitin (xx) ei ole nollassa vinoleikkauksen asteikolla (q), löysää osoitinta pitävää ruuvia (yy) ja siirrä osoitinta tarpeen mukaan.

TAKAVASTEEN SÄÄTÄMINEN (KUVA 19)

Takavasteen yläosaa voidaan säätää liikkumatilan lisäämiseksi, jotta sahan vinosahauskulmaksi saadaan sekä oikealle että vasemmalle täydet 48°.

Vasemman takavasteen (v) säätäminen:

1. Löysää muovista nuppia (k) ja liu'uta takavaste vasemmalle.

2. Testaa sahauskulmaa ilman sähkövirtaa ja tarkasta liikkumatila. Säädä takavaste mahdollisimman lähelle sahanterää, jotta se tukisi työkappaletta kunnolla häiritsemättä kuitenkaan sahausvarren liikettä ylös ja alas.

3. Kiristä nuppi kunnolla..

VAROITUS: Ohjainuriin (zz) voi joutua sahanpurua. Puhdista ohjainurat sahanpurusta tikulla tai puhaltimella.

VIISTOKULMAN TARKISTAMINEN JA SÄÄTÄMINEN (KUVAT 19, 20)

1. Löysää vasemman takavasteen siipiruuvia (k) ja siirrä vasemman takavasteen yläosaa vasemmalle mahdollisimman pitkälle.
2. Löysää vinoleikkauksen lukituskahvaa (p) ja siirrä sahausvartta vasemmalle, kunnes sahakulman lukitsin (z) asettuu vinosahauksen lukitsimen (aa) päälle. Tämä on 45 asteen vinosahausasento.

Tee säädöt tarvittaessa seuraavasti:

1. Löysää lukkomutteria (ww) muutaman kierroksen verran ja käännä sahakulman säädön lukitusruuvia (aa) sisään- tai ulospäin, kunnes osoitin (xx) ilmoittaa 45 asteen kulman ja sahakulman lukitsin (z) asettuu vinosahauksen lukitsimen päälle.
2. Kiristä lukkomutteri (ww) kunnolla pitäen samalla lukitusruuvia (aa) paikallaan.
3. Saadaksesi aikaan 3 asteen oikeanpuoleisen vinosahauksen tai vasemmanpuoleisen 48 asteen vinosahauksen, joudut säätämään kahta lukitusruuvia, jotta sahausvarsi pystyy liikkumaan riittävästi.

SUOJUKSEN KÄYNNISTYS JA NÄKYVYYS

Koneen teränsuojus nousee automaattisesti, kun lasket varren alas, ja laskeutuu terän päälle, kun nostat varren.

Teränsuojusta voi nostaa kädellä, kun sahanterää asennetaan tai poistetaan tai sahaa tarkistetaan. ÄLÄ KOSKAAN NOSTA SAHANTERÄÄ KÄSIN, ELLEI SAHAA OLE SAMMUTETTU.

HUOMAA: Joitakin erityisiä leikkauksia tehtäessä suojus on nostettava käsin. Katso tietoja listan leikkaamisesta enintään 88,9 mm korkeaksi kyseisestä osiosta.

Teränsuojuksen etuosassa on säleikkö näkyvyyden helpottamiseksi. Vaikka säleikkö vähentää huomattavasti lastujen sinkoamista, suojuksessa on aukkoja ja sahatessa tulisi pitää aina suojalaseja.

AUTOMAATTINEN SÄHKÖJARRU

Sahassa on automaattinen terän sähköjarru, joka pysäyttää sahanterän viiden sekunnin kuluessa liipaisinkytkimen vapauttamisesta. Sitä ei voi säätää.

Toisinaan jarru ei kytkeydy päälle välittömästi liipaisinkytkimen painamisen jälkeen. On myös mahdollista, että jarru ei kytkeydy lainkaan ja terä pysähtyy vapaalla.

Jos viivettä tai "hyppyjä" tapahtuu, kytke sahaan virta ja katkaise se neljä tai viisi kertaa. Jos ongelma jatkuu, anna valtuutetun DEWALT-huoltolikkeen huoltaa työkalu.

Varmista aina, että terä on pysähtynyt, ennen sen poistamista sahausurasta. Jarru ei ole suojusten korvike, vaan takaat oman turvallisuutesi antamalla sahalle täyden huomiosi.

KÄYTTÖ

Käyttöohjeet

VAROITUS: Noudata aina turvallisuusohjeita ja asiaa koskevia säädöksiä.

US: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista.

Varmista, että kone on sijoitettu ergonomisesti pöydän korkeus ja vakaus huomioiden. Koneen paikka tulee valita niin, että käyttäjällä on hyvä yleisnäkymä ja tarpeeksi vapaata tilaa koneen ympärillä, mikä mahdollistaa työkappaleen käsittelyn rajoituksetta.

Jotta vähennetään tärinän vaikutukset, varmista, että ympäröidä lämpötila ei ole liian kylmä, kone ja lisävarusteet on hyvin huollettu ja työkappaleen koko on sopiva tälle koneelle.

Ennen käyttöä

• Asenna suositusten mukainen sahanterä. Älä käytä kuluneita sahanteriä. Sahan suurin pyörimisnopeus ei saa ylittää sahanterän suurinta pyörimisnopeutta.
• Älä yritä leikata hyvin pieniä kappaleita.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista.
• Varmista, että kaikki lukitusnupit ja puristimien varret ovat tiukasti kiinni.
  • Tarkista työkappaleen kiinnitys.
• Vaikka tällä sahalla on mahdollista sahata puuta ja monia ei-rautametalleja, käyttöohjeissa viitätaan vain puun sahaamiseen. Samat perusohjeet pätevät myös muiden materiaalien sahaukseen. Älä leikkaa rautametalleja (rautaa tai terästä), kuitusementtiä tai kiveä tällä sahalla! Älä käytä hiomalaikkoja!
• Käytä aina kitapalaa. Älä käytä konetta jos kitapalan ura on leveämpi kuin 10 mm.

Koneen käynnistäminen ja sammuttaminen (kuva 21)

Virtakytkimessä (l) on kolo (y), johon voidaan laittaa munalukko työkalun lukitsemiseksi.

1. Käynnistä työkalu virtakytkimestä (l).
2. Katkaise työkalun virta vapauttamalla kytkin.

Vartalon ja käsien asento

Kun asettelet vartalosi ja kätesi oikein sahaa käyttäessäsi, sahaaminen on helpompaa, tarkempaa ja turvallisempaa.

• Älä koskaan pidä käsiä lähellä sahausaluetta.
• Älä laïta käsiä 150 mm lähemmäksi sahanterää.
• Pidä sahattaessa työstökappaletta tukevasti pöytää ja takavastetta vasten. Pidä kädet paikoillaan, kunnes olet vapauttanut virtakytkimen ja sahanterän pyöriminen on täysin pysähtynyt.
• Testaa terän leikkuulinja (ilman virtaa) ennen lopullista sahausta.
• Älä laita käsiä ristiin.
• Pidä molemmat jalat maassa ja ylläpidä hyvä tasapaino.
• Kun liikutat sahausvartta oikeaan ja vasempaan, seuraa sitä ja seiso aina hieman sahanterän vieressä.
• Katso säleikön läpi, kun seuraat sahausviivaa.

TAVALLINEN SAHAUS

Pystysuora katkaisusahaus (kuvat 1, 2, 23)

HUOMAA: Käytä aina 250 mm:n sahanteriä, joissa on 30 mm:n teräkeskiöt, saavuttaaksesi halutut tulokset.

1. Vapauta jiirisahauksen lukitusvipu (e) ja sitten jiirisahauksen varsi painamalla jiirisahauksen tankoa (t).
2. Lukitse jiirisahauksen saLPA 0°-asentoon ja kiristä jiirisahauksen vipu.
3. Laita puunkappale takavastetta (c, v) vasten.
4. Tartu työkahvasta (a) ja vapauta sahauspää painamalla sahauspään lukituksen vapausvipua (cc).
5. Käynnistä moottori painamalla liipaisinkytkintä (I).
6. Paina sahauspäätä alas ja leikkaa puun läpi, kunnes saha ulottuu muovisen kitapalan uraan (s).
7. Kun sahaus on valmis, vapauta kytkin ja odota, että sahanterä on täysin liikkumatta, ennen kuin palautat sahauspään yläasentoon.

Pystysuora jiirisahaus (kuvat 1, 2, 24)

1. Vapauta jiirisahauksen lukitusvipu (e) ja paina jiirisahauksen tankoa (t). Käännä sahauspääta oikeaan tai vasempaan haluttuuun kulmaan.
2. Jiirikulman tanko asettuu automaattisesti 10, 15, 22,5, 31,62 tai 45 asteen kulmaan. Jos haluat valita jonkin välikulman tai 50 asteen kulman, pidä sahauspäätä paikallaan ja lukitse jiirisahauksen lukitusvipu kiristämällä se.
3. Varmista aina ennen sahausta, että jiirisahauksen vipu on kunnolla kiristetty.
4. Jatka kuten kohdassa Pystysuora katkaisusahaus.

VAROITUS: Kun sahataan laudan päätä ja siitä jää vain pieni jäännöspala, aseta lauta siten, että irrotettava kappale jää sille puolen terää, missä jirikulma suhteessa takavasteeseen on suurempi. Toisin sanoen, jos jiri on vasempaan, jäännöspala jää oikealle, ja jos jiri taas on oikeaan, jää jäännöspala vasemmalle.

Vinosahaus (kuvat 1, 2, 25)

Vinosahauskulmat voidaan säätää 3 oikeasta asteesta 48 vasempaan asteeseen. Samalla jirisahausvarsi voidaan säätää vasemmalle tai oikealle alueella 0–45°.

1. Löysää vasemman takavasteen siipiruuvia (k) ja siirrä vasemman takavasteen (v) yläosaa vasemmalle mahdollisimman pitkälle. Löysää vinoleikkauksen puristuskahva (p) ja aseta haluttu vinosahauskulma.
2. Kiristä vinoleikkauksen puristuskahva (p) kunnolla.
3. Jatka kuten kohdassa Pystysuora katkaisusahaus.

Sahausjäljen laatu

Sahausjäljen tasaisuus riippuu monista tekijöistä, kuten sahattavasta materiaalista. Kun tarvitaan hyvin tasaista jälkeä listoja ja muita tarkkuustöitä varten, terävä sahanterä (60-hampainen karbiditerä) ja hitaampi, tasainen sahaus antaa paremman tuloksen.

VAROITUS: Varmista, ettei sahattava materiaali siirry paikaltaan sahattaessa, kiinnittämällä se kunnolla paikalleen. Anna sahanterän pyörimislikkeen pysähtyä aina, ennen kuin nostat sahauspäätä. Jos puunkappaleen takaosa sahattaessa vieläkin säröytyy, liimaa pala peiteteipplä puun leikkauskohtaan. Sahaa teipin läpi ja poista teippi varovasti, kun sahaus on valmis.

Työstökappaleen kiinnitys (kuva 3)

1. Kiinnitä työstökappale aina sahaan, kun se vain on mahdollista.
2. Käytä puristinta (gg), joka on tarkoitettu käytettäväksi tämän sahan kanssa. Kiinnitä työstökappale takavasteeseen aina, kun se on mahdollista. Voit kiinnittää työstökappaleen sahanterän kummalle puolelle tahansa. Kiinnitä puristin vasteen tasaiseen ja tukevaan kohtaan.

VAROITUS: Ei-rautametalleja sahattaessa tulee aina käyttää työkappaleen puristinta.

Pitkien työstökappaleiden tuki (kuva 3)

1. Tue aina pitkät työstökappaleet.
2. Käytä parhaan sahaustuloksen saavuttamiseksi ohjainputkia (jj), joilla voit pidentää sahapöydän pituutta (myyjältä saatava lisävaruste). Pitkät työstökappaleet voidaan tukea sahapukkia yms. vasten, etteivät työstökappaleen päät roiku.

Taulukehysten, laatikoiden ja muiden nelitahoisten esineiden leikkaaminen (kuvat 26, 27)

LISTOJEN JA KEHYSTEN VIIMEISTELY

Sahaa ensin muutama testipala, kunnes saat tuntuman sahaasi. Saha sopii hyvin erilaisten kulmien sahaukseen, kuten kuvassa 26. Esitetty liitos on tehty vinosäädöllä.

VINOSAHAUSSÄÄDÖN KÄYTTÄMINEN

Kahden laudan vinosahauskulma säädetään 45 asteeseen, jolloin saadaan 90 asteen kulma. Jiirisahausvarsi lukitaan nollaan. Puunkappale sijoitetaan tasainen, leveä puoli sahauspöytää vasten ja kapea reuna takavasteeseen pää.

JIIRISAHAUSSÄÄDÖN KÄYTTÄMINEN

Sama sahaus voidaan tehdä säätämällä jiirisahauskulmaa oikealle tai vasemmalle. Puunkappale sijoitetaan sahalle leveä pinta takavastetta vasten.

Pirrokset (kuvat 26 ja 27) ovat vain nelitahoisia kohteita varten. Kun sivujen määrät muuttuvat, muuttuvat myös jiri- ja vinosahauskulmat. Alla olevasta taulukosta käyvät ilmi oikeat sahauskulmat eri malleille olettaen, että kaikki sivut ovat yhtä pitkiä. Jos haluamaasi mallia ei ole kaaviossa, jaa 180° sivujen määrällä, niin saat selville jiri- tai vinosahauskulman.

SUOMI

Sivujen määrä Jiiri- tai vinosahauskulma
4	45^
5	36^
6	30^
7	25.7^
8	22.5^
9	20^
10	18^

Yhdistetty vino- ja jiirisahaus (kuvat 26–29)

Yhdistetty vino- ja jiirisahaus tehdään käyttämällä jiirisahauskulmaa (kuva 27) ja vinosahauskulmaa (kuva 26) samanaikaisesti. Yhdistettyä jiri- ja vinosahausta tarvitaan, kun sahataan kehyksiä tai laatikoita, joissa on kaltevat reunat, kuten kuvassa 28.

VAROITUS: Jos leikkuukulma vaihtelee, tarkista, että vinosahauksen ja jirisahauksen lukitusnupit ovat tiukasti kiinni. Nämä nupit on muistettava kirstää aina, kun vino- tai jirisahauskulmaa muutetaan.

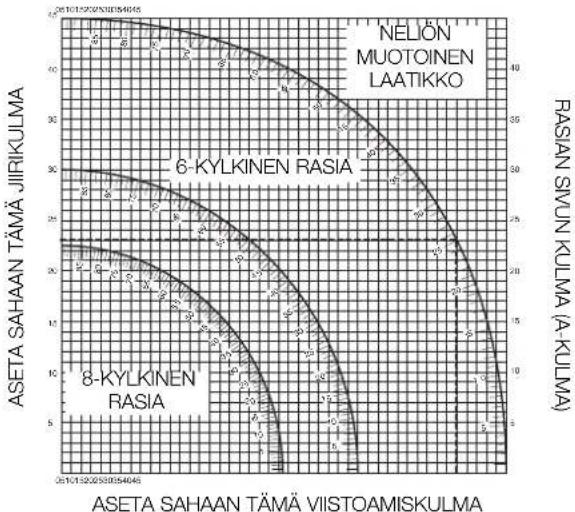

- Seuraava kaavio helpottaa tavallisimmissa yhdistelmäsahauksissa tarvittavien oikeiden vino- ja jirisahaussäätöjen valinnassa. Valitse haluttu kulma "A" (kuva 29) ja etsi kulma kaavion kaarelta. Seuraa pystysuoraa viivaa suoraan alas akselille, josta löydät oikean vinosahauskulman, ja seuraa vaakasuoraa viivaa toiselle akselille, josta näet oikean jirisahauskulman.

- Säädä sahaasi saadut jiiri- ja vinosahauskulmat, ja tee muutama koesahaus.

- Harjoittele liitettävien kappaleiden liittämistä toisiinsa.

- Esimerkki: Nikkaroi 4-tahoinen laatikko, jonka ulkokulmat ovat 25° (kulma "A") (kuva 29), käyttämällä ylempää oikeanpuoleista kaarta. Etsi arvo 25° kaarelta. Seuraa vaakasuoraa viivaa jompaankumpaan suuntaan, jolloin saat akselilta selville oikean jiirisahauskulman (23°). Seuraa samalla tavalla pystysuoraa viivaa ylös- tai alaspäin, jolloin saat akselilta selville oikean vinosahauskulman (40°). Tee aina muutama koesahaus hukkapaloille, joilla varmistat sahauskulmien oikeat säädöt.

Mikrometriasteikko (kuvat 30–32)

Sahassa on mikrometriasteikko suurta tarkkuutta vaativia töitä varten. Kun haluat säätää kulimia murtolukujen tarkkuudella (1/4°, 1/2° tai 3/4°), mikrometriasteikosta saat säädettyä kulman 1/4 asteen (15 min) tarkkuudella. Käytä mikrometriasteikkoa noudattamalla seuraavia vaiheita. Esimerkki: Sahaa 24-1/4 asteen jiirikulma oikeaan.

- Sammuta jiirisaha.

- Säädä jirisahauskulma haluttua kulmaa lähirmpään kokonaiseen astemerkkiin kohdistamalla asteikon keskitysmerkki mikrometriasteikossa (kuten kuvassa 30) jiriasteikkoon merkityn kokonaisen asteluvun kanssa. Tutki kuavaa 31 tarkkaan; näytetty säätö on 24 asteen jirikulma oikeaan.

- 1/4 asteen osan lisäämiseksi kulmaan paina jiirisahauksen varren lukkoa ja käännä varovasti vartta oikeaan, kunnes 1/4-astemerkki

on kohdistettuna lähimmän jiirisahausasteikon astemerkin kanssa. Tässä esimerkissä lähin astemerkkii jiirisahausasteikolla on 25°. Kuva 32 esittää oikeaa 24-1/4 asteen jiirisahauskulmaa.

- Kun jiiri on oikeaan:

• Suurenna jirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä oikealla olevaan merkkiin jirisahausasteikolla.
• Pienennä jirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä vasemmalla olevaan merkkiin jirisahausasteikolla.

- Kun jiiri on vasempaan:

• Suurenna jiirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä vasemmalla olevaan merkkiin jiirisahausasteikolla.
• Pienennä jiirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä oikealla olevaan merkkiin jiirisahausasteikolla.

Lattialistojen sahaus

Lattialistojen sahaus tehdään 45 asteen vinosahauskulmassa.

• Testaa kulmien säätö aina ilman virtaa, ennen kuin sahaat työstökappaleita.
• Kaikki sahaukset tehdään siten, että listan takapuoli on litteänä sahaa vasten.

SISÄKULMA

Vasen puoli

1. Sijoita lista työpöydälle yläreuna takavasteeseen pääin.
2. Säilytä sahauskappaleen vasen puoli.

Oikea puoli

1. Sijoita lista työpöydälle alareuna takavasteeseen päin.
2. Säilytä sahauskappaleen vasen puoli.

ULKOKULMA

Vasen puoli

1. Sijoita lista työpöydälle alareuna takavasteeseen päin.
2. Säilytä sahauskappaleen oikea puoli.

Oikea puoli

1. Sijoita lista työpöydälle yläreuna takavasteeseen päin.
   2 Säilytä sahauskappaleen oikea puoli.

Päällyslistojen sahaus

Päällyslistojen sahaus tehdään yhdistetyllä jiri- ja vinosahauksella. Jotta päästäisiin täydelliseen tarkkuuteen, sahan jiirikulman esiasetettu arvo on 31,62° ja vinosahauskulman 33,85°. Nämä asetukset pätevät standardeihin pääällyslistoihin, joiden kulma on 52° ylhääällä ja 38° alhaalla.

• Tee koesahaus ennen lopullista sahausta jätemateriaalia käyttäen.
• Kaikki sahaukset tehdään vasemmassa vinosahauskulmassa siten, että listan taustapuoli on pohjaa vasten.

SISÄKULMA

Vasen puoli

1. Listan yläreuna takavasteeseen päin.
2. Oikea jiirikulma.
3. Säilytä sahauskappaleen vasen puoli.
4. Listan alareuna takavasteeseen päin.
5. Vasen jiirikulma
6. Säilytä sahauskappaleen vasen puoli.

Oikea puoli

ULKOKULMA

Vasen puoli

1. Listan alareuna takavasteeseen päin.
2. Vasen jiirikulma
3. Säilytä sahauskappaleen vasen puoli.
4. Listan alareuna takavasteeseen päin.
5. Vasen jiirikulma
6. Säilytä sahauskappaleen vasen puoli.

Dikea puoli

1. Listan yläreuna takavasteeseen päin.

2. Oikea jiirikulma

3. Säilytä sahauskappaleen oikea puoli.

Erikoissahaukset

- Kaikki sahaukset tehdään siten, että materiaali on kiinnitettynä työpöytään ja takavastetta vasten. Työstettävä kappale on kiinnitettävä tiukasti paikalleen.

KAAREVA MATERIAALI

Kun sahaat kaarevaa materiaalia, aseta se aina kuvan 34 osoittamalla tavalla äläkä koskaan kuten kuvassa 35. Jos asetat materiaalin väärin, se tarttuu terään sahauksen loppuvaiheessa.

MUÖVIPUTKEN TAI MUIDEN PYÖREIDEN MATERIAALIEN SAHAAMINEN

Muoviputkea on helppo sahata tällä laitteella. Sitä sahataan kuten puuta ja se kiinnitetään tai sitä pidetään paikallaan takavasteessa lujasti, jotta se ei lähde pyörimään. Tämä on erittäin tärkeää tehtäessä kulmasahauksia.

SUURTEN MATERIAALIEN SAHAAMINEN

Lauta on toisinaan liian suuri eikä mahdu teräsuojuksen alle. Jonkin verran lisätilaa ylöspäin saadaan aikaan työntämällä suojus ylös ja pois tieltä kuvan 36 mukaisesti. Vältä tekemästä tätä mahdollisuuksien mukaan, mutta tarvittaessa saha toimii hyvin ja leikkaa suuremman aukon. ÄLÄ KOSKAAN SIDO, LIIIMAA TAI MUUTOIN PIDÄ SUOJUSTA AVOINNA KÄYTTÄESSÄSI TÄTÄ SAHAA.

Pölyn poistaminen (kuvat 2, 3)

- Asenna pölypussi (ff) purunpoistoaukkoon (n).

VAROITUS! Liitä pölypäästöjen säännösten mukainen pölynpoistolaite aina mahdollisuuksien mukaan.

Käytä pölynpoistolaitetta, joka vastaa asianmukaisia säädöksiä. Ulkoisesti liitettyen järjestelmien ilman nopeuden tulee olla 20 m/s ±2 m/s. Nopeus mitataan liitäntäkohdassa olevasta liitäntäputkesta työkalun ollessa liitettynä mutta sen virta katkaistuna.

Kuljetus (kuva 4)

Sahausvarren päällä on kantokahva (a), josta sahaa on helppo kuljettaa paikasta toiseen.

• Kun kuljetat sahaa, laske varsi alas ja paina lukitusnuppia (o).
• Kanna sahaa aina joko kantokahvasta (a) tai nostosyvennyksistä (r), kuten kuvassa 4.

KUNNOSSAPITO

DEWALT-sähkötyökalu on suunniteltu siten, että se toimii pitkään hyvin vähäisellä huollolla. Laite toimii jatkuvasti tyydyttävällä tavalla, kun sitä huolletaan oikein ja puhdistetaan säännöllisesti.

VAROITUS: Henkilövahinkojen riski pienenee, kun laite kytketään pois päältä ja pistoke irrotetaan

virtalähteestä ennen apulaitteiden asennusta ja irrotusta, ennen säätöjä tai välineiden vaihtoa sekä korjausten ajaksi. Varmista, että liipaisukytkin ei ole päällä (OFF-asento). Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman.

Voitelu

Laitteessa on vain suljettuja, rasvattuja kuulalaakereita. Näihin laakereihin on valmistusvaiheessa lisätty riittävästi voiteluainetta, joka riittää katkaisusahan koko käyttöiäksi.

Puhdistus

Tarkista huolellisesti ennen käyttöä ylempi terän suojus, siirrettävä alempi terän suojus sekä pölynpoiston putki määrittääksesi, että ne toimivat oikein. Varmista, että lastut, pöly tai työkappaleen partikkelit eivät voi muodostaa tukosta johonkin toiminnoista.

Jos työkappaleen osat jumiutuvat sahan terän ja suojusten väliin, irrota kone sähkönsyötöstä ja noudata osassa Sahan terän asennus annettuja ohjeita. Poista jumiutuneet osat ja kokoa sahan terä uudelleen.

VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana.

VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveleen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle, äläkä koskaan upota työkalun mitään osaa nesteeseen.

VAROITUS: Henkilövahinkojen riski pienenee, kun puhdistat pöydän pinnan säännöllisesti.

VAROITUS: Henkilövahinkojen riski pienenee, kun puhdistat pölynkeräysjärjestelmän säännöllisesti.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALTIn tarjoamia lisävarusteita ei ole testaltu tämän tuotteen kanssa, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Henkilövahinkojen riski pienenee, kun vain DEWALTIn suosittelemia lisävarusteita käytetään.

OVALON VAROITUS

ÄTEILYÄ. ÄLÄ KATSO SÄTEESEEN.

LUOKAN 2 LED-TUOTE

SUURIN LÄHTÖTEHO

P = 9.2 mW;

$$ \lambda_ {\text { peak }} = 4 5 6 \mathrm{nm} $$

IEC 60825-1:1:1993; +A1:1997; +A2:2001

Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista.

Ympäristön suojeleminen

Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa.

Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi.

Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta.

Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi.

Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT-toimipisteseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentärmättä ammattikäyttäjän sopimuscohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

- 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ•

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostamisesta, valtuutettu DEWALT-huoltokorjaamo tekee sen ilmaiseksi. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali- tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että

• laitetta ei ole väärinkäytetty
  • laite on kulunut vain normaalisti
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta
• ostotodistus esitetään
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhdeyden laitteen jälleenmyyyjään tai lähimpään valtuutettuun DEWALT-huoltokorjaamoon. Saat yhteystiedot DEWALT-kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com.
