MANUALE UTENTE DW713XPS DEWALT

Italiano (tradotto dalle istruzioni originali) 57

Siete entrati in possesso di un utensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l'utilizzatore professionale.

Dati tecnici

DW713/DW713XPS
Tensione			V
Tipo 2
Potenza assorbita	W	1600
Diametro lama	mm	250
Velocità max. lama	min ^-1	5000
Capacità max. di taglio a 90°	mm	162
Capacità max. di taglio a 45°	mm	114
Profondità max. di taglio 90°	mm	90
Profondità max di taglio inclinato a 45°	mm	58
Taglio obliquo (posizioni max.) sinistra	50°
	destra	50°
Inclinato (posizioni max.) sinistra	48°
	destra	48°
Obliquo a 0°
Larghezza risultante ad altezza max. 90 mm	mm	95
Altezza risultante a larghezza max. 90 mm	mm	41
Obliquo a 45°
Larghezza risultante ad altezza max. 90 mm	mm	67
Altezza risultante a larghezza max. 90 mm	mm	41
Inclinato a 45°
Larghezza risultante ad altezza max. 90 mm	mm	95
Altezza risultante a larghezza max. 90 mm	mm	25
Obliquo a 31,62°, inclinato a 33,85°
Altezza risultante a larghezza max. 133 mm	mm	20
Tempo di frenatura automatica della lama	s	< 10,0
Peso	kg	15*

* DW713XPS con illuminazione di lavoro a LED

L_PA	(pressione sonora)	dB(A)	91,0
K_PA	(incertezza pressione sonora)		dB(A)	3,0
L_WA	(polenza sonora)		dB(A)	102,0
K_WA	(incertezza potenza sonora)		dB(A)	3,0

Valori totali relativi alla vibrazione (somma vettoriale triassiale) determinati in base a EN 61029-1, EN 61029-2-9:

Emissione di vibrazioni in ah
ah=	m/s2	2,6
Incertezza K	m/s2	1,5

Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato in base al test standard indicato nella normativa EN 61029 e può essere utilizzato per confrontare vari apparati fra di loro. Può essere utilizzato per una valutazione preliminare dell'esposizione.

AVVERTENZA: Il livello di emissioni delle vibrazioni riportato è relativo alle applicazioni principali dell'apparato. Tuttavia, se l'apparato viene utilizzato per applicazioni diverse, con diversi accessori, o non riceve adeguata manutenzione, il valore delle emissioni di vibrazioni può essere differente. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Una stima del livello di esposizione alle vibrazioni deve anche considerare i momenti in cui l'apparato è spento o quando è acceso ma non viene utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

È necessario identificare ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni. Per esempio: eseguire una manutenzione adeguata dell'apparato e degli accessori, evitare il raffreddamento delle mani, organizzare il lavoro.

Fusibili

Europa

per apparati da 230 V

10 Ampere, di rete

NOTA: Questo dispositivo è progettato per il collegamento ad un sistema di corrente elettrica con impedenza massima del sistema consentila Zmax di 0,30 Ω al punto dell'interfaccia (scatola di alimentazione) dell'alimentazione dell'utente.

L'utente deve assicurarsi che questo dispositivo sia collegato solamente ad un sistema di corrente che soddisfi il requisito di cui sopra. Se necessario, l'utente può rivolgersi all'azienda di energia elettrica pubblica per l'impedenza del sistema al punto di interfaccia.

Definizioni: istruzioni di sicurezza

Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Evidenzia il rischio di scossa elettrica.

Evidenzia il rischio d'incendio.

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

DW713/DW713XPS

DEWALT dichiara che i prodotti qui descritti nei "Dati tecnici" sono conformi alle normative: 2006/42/EC, EN 61092-1, EN 61029-2-9.

Questi prodotti sono anche conformi alle normative 2004/108/EC. Per ulteriori informazioni, contattare DeWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

H. Jopsman

Horst Grossmann

Vice Presidente Progettazione e Sviluppo Prodotti

DEWALT, Richard-Klinger-Strasse 11,

D-65510, Idstein, Germania

29.12.2009

Norme generali di sicurezza

AVVERTENZA! Durante l'utilizzo di utensili elettrici adottare sempre le elementari norme di sicurezza atte a ridurre i rischi di incendio, scosse elettriche e ferimenti, incluso quanto segue.

Prima di adoperare l'utensile, leggere attentamente le istruzioni di cui al presente manuale e conservare queste istruzioni.

CONSERVARE QUESTO MANUALE DI ISTRUZIONI PER SUCCESSIONE CONSULTAZIONI

Regole generali per la sicurezza

1. Tenere pulita l'area di lavoro.

Ambienti e banchi di lavoro in disordine possono essere causa di incidenti.

1. Tener presenti le caratteristiche dell'ambiente di lavoro.

Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti in ambienti carichi di umidità. Tenere ben illuminata l'area di lavoro (250–300 lux). Non usare l'utensile quando vi sia il rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa e infiammabile.

1. Proteggersi da scariche elettriche.

Evitare il contatto con oggetti dotati di scarico a terra (per esempio tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.), si può aumentare la sicurezza elettrica collegando in serie un trasfornatore d'isolamento o un interruttore di sicurezza per correnti di guasto (FI).

1. Tenere lontane le altre persone dall'area di lavoro.

Non consentire ad altre persone non coinvolte nel lavoro, specialmente bambini, di toccare lo strumento o il cavo di prolunga e tenerle lontane dall'area di lavoro.

1. Custodia dell'elettroutensile dopo l'uso

Quando non vengono usati, riporre gli utensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini.

1. Non forzare l'utensile.

Lo strumento offre prestazioni migliori e più sicure se viene utilizzato secondo il regime previsto.

1. Usare l'utensile adatto.

Non forzare utensili di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Non usare attrezzi per scopi diversi da quelli dichiarati. Per esempio, non montare seghe circolari dentate per tagliare rami o tronchi.

1. Usare il vestiario appropriato.

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell'utensile. Si raccomanda l'uso di scarpe antiscivolo quando si lavora all'esterno. Raccogliere i capelli se si portano lunghi.

1. Utilizzare l'equipaggiamento di protezione.

Indossare sempre gli occhiali di sicurezza. Indossare una visiera protettiva o una mascherina contro la polvere se le operazioni da svolgere causano la creazione di polvere o di particelle volatili. Se tali particelle possono essere particolarmente calde, indossare anche un grembiule resistente al caldo. Fare sempre uso di sistemi di otoprotezione. Indossare sempre un elmetto di sicurezza.

1. Connettere l'apparecchiatura aspirapolvere.

Se sono forniti i dispositivi per la connessione delle macchine aspirazione e raccolta della polvere, verificare che vengano collegati e utilizzati correttamente.

1. Non abusare del cavo elettrico.

Non tirare mai il cavo per per estrarlo dalla presa. Proteggere il cavo dal calore, dagli oli e dai bordi taglienti. Non trasportare mai lo strumento tenendolo per il cavo.

1. Bloccare il pezzo da lavorare

Ove possibile usare pinze o morse per bloccare il pezzo da lavorare. Ciò aumenta la sicurezza piuttosto che utilizzare la mano e consente di mantenere entrambe le mani libere per operare meglio.

1. Non sbilanciarsi.

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

1. Mantenere gli utensili con cura.

Tenere gli accessori sempre ben affiliati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Ispezionare periodicamente gli strumenti e, in caso di danni, richiederne la riparazione da parte di un centro di assistenza autorizzato. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio e grassi.

1. Scollegare gli utensili.

Quando non è in uso, prima di effettuare la manutenzione e prima di cambiare pezzi quali lame, punte e parti taglienti, scollegare l'utensile dalla presa di alimentazione.

1. Rimuovere chiavi ed altri utensili.

Prendere l'abitudine di controllare che le chiavi di regolazione e le brugole siano state rimosse dallo strumento prima di mettere in funzione.

1. Evitare accensioni accidentali.

Quando si trasporta lo strumento, non appoggiare il dito sull'interruttore. Accertarsi che lo strumento si trovi in posizione di spegnimento ("off") prima di collegarlo all'alimentazione.

1. Utilizzare cavi di prolunga per esterni.

Prima dell'uso, ispezionare la prolunga e sostituirla se è danneggiata. Quando l'utensile viene impiegato all'esterno, usare unicamente le prolunghe per uso esterno e adeguatamente contrassegnate.

1. Stare sempre attenti.

Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di farmaci, droghe o alcool.

1. Controllare che non vi siano parti danneggiate.

Prima dell'uso, ispezionare accuratamente l'utensile e il cavo elettrico per determinare che funzionino correttamente ed eseguano la funzione per essi prevista. Controllare se ci sono parti mobili non allineate o parti mobili con gioco, pezzi rotti, che il montaggio sia accurato e se ci sia qualsiasi altra condizione che possa incidere sul funzionamento dell'utensile. Protezioni o altri pezzi danneggiati devono essere riparati o sostituiti adeguatamente da un centro di assistenza autorizzato, salvo diversa indicazione nel presente manuale. Far sostituire gli interruttori difettosi da un centro di assistenza autorizzato. Non utilizzare lo strumento se l'interruttore non consente di accenderlo e spegnerlo. Non tentare mai di effettuare delle riparazioni.

AVVERTENZA! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.

1. Fare eseguire le riparazioni da una persona qualificata.

Il presente strumento elettrico è conforme alle normative di sicurezza applicabili. Le riparazioni devono essere effettuate esclusivamente da personale qualificato, utilizzando parti di ricambio originali per evitare possibili pericoli per l'utente.

Norme di sicurezza supplementari per le troncatrici

• La macchina è dotata di un cavo di alimentazione specificamente configurato dal produttore o dall'agente autorizzato alla manutenzione.
• Non utilizzare la troncatrice per tagliare materiali diversi da quelli indicati dal produttore.
• Non utilizzare la macchina senza le protezioni in posizione, se le protezioni non funzionano o se non è stata eseguita la corretta manutenzione delle protezioni.
• Prima di effettuare tagli inclinati, accertarsi che il braccio sia saldamente fissato.
• Mantenere la superficie attorno alla macchina in piano, omogenea e priva di materiali di scarto quali trucioli o schegge.
• Utilizzare lame accuratamente affiliate. Rispettare il contrassegno della massima velocità sulla lama.
• Prima di iniziare qualsiasi operazione accertarsi che le manopole di bloccaggio e le impugnature di fissaggio siano ben serrate.

- Non posizionare mai una mano nell'area della lama quando lo strumento è collegato alla fonte di alimentazione.

- Non tentare mai di interrompere rapidamente una macchina in movimento incastrandovi uno strumento o ponendo un altro oggetto contro la lama; tale azione potrebbe causare incidenti gravi.

- Consultare il manuale di istruzioni prima di utilizzare qualsiasi accessorio. L'uso non corretto di un accessorio può causare danni.

- Durante la manipolazione della lama utilizzare un supporto o indossare guanti.

- Prima dell'uso accertarsi che la lama sia montata correttamente.

- Verificare che la lama ruoti nella direzione corretta.

- Non utilizzare lame di diametro maggiore o minore di quello consigliato. Fare riferimento ai dati tecnici per le corrette capacità di taglio. Utilizzare soltanto le lame specificate in questo manuale, conformi alla norma EN 847-1.

- Prendere in considerazione l'applicazione di lame specificamente progettate per ridurre la rumorosità.

• Non utilizzare lame in acciaio rapido.

• Non utilizzare lame di troncatrice spaccate o danneggiate.

• Non utilizzare mole abrasive o di diamante

• Non utilizzare mai la troncatrice senza la piastra di taglio.

- Sollevare la lama dal taglio nel pezzo in lavorazione prima di rilasciare l'interruttore.

- Non incuneare oggetti contro il ventilatore per bloccare l'albero motore.

- La protezione della lama si solleva automaticamente quando il braccio viene abbassato e si abbassa sopra la lama quando viene premuta la leva (cc) di rilascio del blocco della testa.

- Non sollevare manualmente la protezione della lama a meno che la troncatrice non sia spenta. La profezione può essere sollevata manualmente durante l'installazione o la rimozione delle lame oppure per ispezionare la lama.

- Controllare a intervalli regolari che le aperture di ventilazione del motore siano pulite e prive di schegge.

- Sostituire la piastra di taglio se usurata. Consultare l'elenco delle parti soggette a manutenzione fornito in dotazione.

- Prima di eseguire operazioni di manutenzione o di sostituire la lama, scollegare sempre la macchina dalla fonte di alimentazione.

- Non eseguire operazioni di pulizia o manutenzione se la macchina è ancora accesa e la testa non si trova in posizione di riposo.

- Se possibile, montare sempre la macchina su un banco.

- Se si utilizza un LED per indicare la linea di taglio, assicurarsi che il LED sia di classe 2 in conformità alla normativa EN 60825-1. Non sostituire un diodo LED con uno di tipo diverso. Se danneggiato, far riparare il LED da un agente di manutenzione autorizzato

- La sezione anteriore della protezione è dotata di feritoie per consentire la visibilità durante il taglio. Sebbene le feritoie riducano drasticamente la quantità di detriti volanti, sono pur sempre delle aperture sulla protezione e pertanto si consiglia di indossare sempre occhiali di sicurezza prima di guardare attraverso le feritoie.

- Durante il taglio di pezzi di legno, collegare la troncatrice a un dispositivo di raccolta della polvere. Tenere sempre in considerazione i fattori che condizionano l'esposizione alla polvere, quali:

— il tipo di materiale sul quale si lavora (il compensato produce più polvere del legno);

-- l'affilatura della lama;

-- la regolazione corretta della lama.

-- dispositivo di estrazione della polvere con velocità non inferiore a 20 m/s

Accertarsi che l'estrazione locale, le cappe, i deflettori e i camini siano regolati correttamente.

- Tenere in considerazione i seguenti fattori che influiscono sull'esposizione al rumore:

-- utilizzare lame progettate per ridurre le emissioni acustiche;

-- utilizzare solo lame ben affiliate;

- la manutenzione della macchina deve essere eseguita a intervalli regolari;

- i guasti alla macchina, incluse le protezioni o la lama, devono essere riportati non appena vengono individuati;

- fomire un'illuminazione generale o locale adeguata;

- accertarsi che l'operatore sia adeguatamente preparato per l'uso, la regolazione e il funzionamento della macchina;

- Assicurarsi che gli eventuali distanziatori e anelli dell'alberino siano adatti allo scopo indicato nel presente manuale.

- Astenersi dal rimuovere trucioli o altre parti del pezzo da lavorare dall'area di taglio mentre la macchina è un funzione e la testa della sega non si trova nella posizione di riposo

• Non tagliare mai i pezzi da lavorare più corti di 30 mm.

- Senza ulteriore supporto, la macchina è progettata per accettare dimensioni massime del pezzo da lavorare di:

- Altezza 90 mm per larghezza 90 mm per lunghezza 500 mm

- I pezzi da lavorare più lunghi devono essere supportati da un piano aggiuntivo adatto, es. DE7023. Fissare sempre il pezzo da lavorare in modo sicuro.

- In caso di un incidente o guasto della macchina, spegnere immediatamente la macchina e scollegarla dalla presa di corrente.

- Segnalare il guasto e contrassegnare la macchina in modo adeguato in modo da impedire ad altre persone di utilizzare la macchina difettosa.

- Se la lama della sega è bloccata a causa di una forza di alimentazione anormale durante il taglio, spegnere la macchina e scollegarla dalla presa di corrente. Rimuovere il pezzo da lavorare e assicurarsi che la lama della sega sia libera di muoversi. Accendere la macchina e avviare una nuova operazione di taglio con una forza di alimentazione ridotta.

• Non tagliare mai le leghe leggere, specialmente il magnesio.

- Ove possibile, montare la macchina ad un banco utilizzando bulloni con un diametro di 8 mm e 80 mm di lunghezza.

Rischi residui

I seguenti rischi sono inerenti all'uso di questo apparecchio:

- lesioni causate dal contatto con le parti rotanti.

Nonostante il rispetto delle normative pertinenti in materia di sicurezza e la messa in opera di dispositivi di protezione, è impossibile eliminare tutti i rischi residui. Ad esempio:

- Menomazione dell'udito.

- Rischio di infortuni causati dalle parti scoperte della lama in dotazione.

- Rischio di lesioni durante la sostituzione della lama.

- Rischio di schiacciamento delle dita nell'apertura delle protezioni.

- Rischi per la salute causati dall'inalazione di polvere formatasi durante il taglio del legno, specialmente quercia, faggio e MDF.

I seguenti fattori aumentano il rischio di problemi respiratori:

- Nessun dispositivo di estrazione della polvere collegato durante la segatura del legno

- Estrazione della polvere insufficiente causata da filtri di scarico non puliti

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

Punto di trasporto

Tenere le mani lontane dalla lama.

ITALIANO

POSIZIONE DEL CODICE DATA (FIG. 1)

Il codice data (u), che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento.

Esempio:

2010 XX XX

Anno di fabbricazione

Contenuto dell'imballo

L'imballo comprende:

1 troncatrice
1 chiave per lama conservata nella tasca della chiave
1 lama
1 sacchetto raccoglipolvere
1 Sistema di Illuminazione di lavoro a LED (DW713XPS)
1 manuale di istruzioni
1 disegno exploso

- Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.

- Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fi gura 1, 2)

AVVERTENZA: non modificare l'apparato o alcuna parte di esso. Si possono causare danni o lesioni personali.

a. Impugnatura di azionamento
b. Protezione inferiore
c. Guidapezzo lato destro
d. Tavola
e. Leva di bloccaggio per taglio obliquo
f. Scala taglio obliquo
g. Base
h. Fori per kit di estensione

i. Chiave

j. Fori per il montaggio su banco
k. Manopola di fissaggio del guidapezzo

I. Interruttore acceso/spento

m. Impugnatura di trasporto
n. Foro di uscita polvere
o. Perno di bloccaggio
p. Manopola di fissaggio inclinazione
q. Scala taglio inclinato

r. Incavo dell'impugnatura

s. Piastra di taglio

t. Fermo per taglio obliquo
u. Codice data
v. Guidapezzo lato sinistro
w. Alloggiamento del motore

x. Blocca-albero
y. Foro per lucchetto
z. Fermo di posizione dell'angolatura

aa. Fermo di regolazione della posizione inclinata
bb. Fermo di regolazione della posizione verticale
cc. Leva di bloccaggio della testa
dd. Protezione inferiore posteriore
ee. Protezione superiore

Accessori opzionali (fig. 3)

ff. Sacchetto raccoglipolvere
gg. Morsa
hh. Sistema di spie LED

ii. Fermo della lunghezza
jj. Supporto lavorazione

UTILIZZO PREVISTO

La troncatrice DEWALT DW713 è stata progettata per il taglio professionale di legno, prodotti in legno e plastica. Esegue le operazioni di segatura di taglio trasversale, smussatura e taglio a quartabuono in modo semplice, accurato e sicuro.

Questa unità è progettata per essere utilizzata con una lama dal diametro nominale di 216 mm e punta in metallo duro.

NON utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili.

Queste troncatrici sono utensili elettrici professionali.

NON PERMETTERE ai bambini di avvicinarsi all'apparato. Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

AVVERTENZA! Non utilizzare la macchina per scopi diversi da quelli a cui è destinata

Sicurezza elettrica

Il motore elettrico è predisposto per operare con un'unica tensione. Assicurarsi sempre che la tensione disponibile corrisponda a quella indicata sulla targhetta.

Lo strumento dispone di un doppio isolamento in conformità allo standard EN 61029 e non è quindi necessario alcun collegamento a terra.

In caso di sostituzione del cavo, l'utensile deve essere riparato esclusivamente da un centro assistenza autorizzato o da un elettricista qualificato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II

(doppio isolamento) - utensili elettrici

Tipo 12 per la classe I

(messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Impiego di una prolunga

In caso di caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonea a garantire l'alimentazione elettrica dell'utensile (vedere i dati tecnici).

La dimensione minima del conduttore è di 1,5 mm². Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

ASSEMBLAGGIO

ENZA: per ridurre il rischio di lesioni, spegnere l'unità e staccarla dall'alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Assicurarsi che l'interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

Apertura dell'imballagio (fi g. 1, 2, 4)

1. Rimuovere con cautela la troncatrice dal materiale di imballaggio servendosi dell'impugnatura di trasporto (m).
2. Premere l'impugnatura di azionamento (a) ed estrarre il perno di bloccaggio (o), come illustrato.
3. Rilasciare delicatamente la pressione verso il basso e lasciare che il braccio si sollevi fino alla massima altezza.

Montaggio su banco (fi g. 5)

1. Sono forniti dei fori (j) in tutti e quattro i piedini per facilitare il montaggio del banco. Due fori di dimensioni diverse sono forniti per adattarsi alle varie dimensioni dei bulloni. Utilizzare uno dei due fori; non è necessario usarli entrambi. Si consigliano bulloni con un diametro di 8 mm e una lunghezza di 80 mm. Montare sempre la sega in modo sicuro per impedire eventuali movimenti. Per migliorare la portabilità, è possibile montare l'utensile su un pezzo da 12,5 mm o legno compensato più spesso che può poi essere fissato al supporto di lavoro o spostato verso altre postazioni di lavoro e rifissato.

2. Se si monta la troncatrice su un pannello di compensato, accertarsi che le viti di montaggio non sporgano sul lato inferiore del pannello. Il pannello deve essere appoggiato uniformemente sul supporto di lavorazione. Quando si fissa la troncatrice su una superficie di lavoro, applicare le morse soltanto sui rinforzi in corrispondenza dei fori per le viti di montaggio. Il fissaggio in qualsiasi altro punto interferisce con il corretto funzionamento della troncatrice.

3. Per evitare incagliamenti e inaccuratezze, accertarsi che la superficie di montaggio non sia incrinata o non uniforme. Se la troncatrice dondola sulla superficie, posizionare un pezzo sottile di materiale sotto uno dei piedini della troncatrice fino a quando essa risulta salda sulla superficie di montaggio.

Montaggio lama della troncatrice (fi g. 6, 7, 8, 9)

TENZA: per ridurre il rischio di lesioni, spegnere l'unità e staccarla dall'alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Assicurarsi che l'interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

• Non premere mai il pulsante di blocco dell'alberino mentre la lama è sotto tensione o in movimento.
• Non tagliare le leghe leggere e il metallo ferroso (contenente ferro o acciaio) o i prodotti in muratura o vetrocemento con questa troncatrice.
- Premere la leva di sgancio del blocco della testina in su (cc) per rilasciare il portalama inferiore (b), quindi sollevare il portalama inferiore il più possibile.

1. Con il paralama inferiore tenuto in posizione sollevata, premere il pulsante di blocco dell'alberino (x) con una mano, quindi usare la chiave della lama fornita in dotazione (i) nell'altra mano per allentare la vite di bloccaggio della lama con filettatura a sinistra (nn) ruotando in senso orario.

AVVERTENZA! Per utilizzare il blocco dell'alberino, premere il pulsante come indicato e ruotare l'alberino manualmente finché non si sente l'innesto del blocco.

Continuare a tenere premuto il pulsante di blocco per impedire la rotazione dell'alberino.

1. Rimuovere la vite di bloccaggio della lama (nn) e il collare dell'albero esterno (pp).
2. Installare la lama della sega (oo) sull'adattatore della lama (qq) situato direttamente contro il collare dell'albero interno (rr), assicurandosi che i dentini all'estremità inferiore della lama puntino verso il retro della sega (lontano dall'operatore).
3. Sostituire il collare dell'albero estemo (pp).
4. Serrare attentamente la vite di bloccaggio della lama (nn) ruotando in senso anti-orario mentre si tiene inserito il blocco dell'alberino con l'allra mano.

AVVERTENZA! Tenere presente che la lama della sega deve essere sostituita solamente nel modo descritto. Utilizzare solamente lame come quelle specificate nei Dati Tecnici; Cat. N.: si consiglia la DT4323

Regolazioni

TENZA: per ridurre il rischio di lesioni, spegnere l'unità e staccarla dall'alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Assicurarsi che l'interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

La troncatrice è stata accuratamente regolata in fabbrica. Se fosse necessario ripeterne la regolazione a seguito della spedizione, della manipolazione o per qualsiasi altro motivo, attenersi alla seguente procedura di regolazione. Una volta effettuate, tali regolazioni dovrebbero rimanere accurate.

CONTROLLO E REGOLAZIONE DELL'INCLINAZIONE (FIG. 10, 11)

1. Rilasciare la leva di bloccaggio per taglio obliquo (e) e spostare il braccio di inclinazione fino a quando il fermo raggiunge la posizione di taglio obliquo a 0°. Non bloccare la leva di bloccaggio per taglio obliquo (e).

2. Abbassare la testa finché la lama penetra appena nella scanalatura di taglio (s).

3. Posizionare una squadra (tt) contro il lato sinistro del guidapezzo (v) e la lama (oo) (fig. 10).

AVVERTENZA: non toccare le punte dei denti della lama con la squadra.

Se è necessaria una regolazione, procedere come segue:

1. Allentare le tre viti (ss) e spostare il gruppo di regolazione dell'inclinazione/braccio di taglio obliquo a destra o a sinistra finché la lama è perpendicolare al guidapezzo secondo la misurazione fornita dalla squadra.
2. Serrare di nuovo le tre viti (ss). Non prestare attenzione alla lettura del valore dell'indicatore di taglio obliquo.

REGOLAZIONE DELL'INDICATORE DI TAGLIO OBLIQUO (FIG. 10-12)

1. Rilasciare la leva di bloccaggio per taglio obliquo (e) e premere il fermo per taglio obliquo (t) per rilasciare il braccio per taglio obliquo (a1).
2. Spostare il braccio per taglio obliquo per impostare l'indicatore di taglio obliquo (uu) sulla posizione zero, come indicato nella figura 12.
3. Con la leva di taglio obliquo allentata, fare scattare in posizione il fermo ruotando il braccio per taglio obliquo oltre la posizione zero.
4. Osservare l'indicatore (uu) e la scala taglio obliquo (f). Se l'indicatore non indica esattamente zero, allentare la vite (a2), spostare l'indicatore in modo che la lettura sia 0° e serrare la vite.

REGOLAZIONE DELL'ASTA DI BLOCCAGGIO PER TAGLIO OBLIQUO (FIG. 22)

Se la base della troncatrice può essere spostata mentre la leva di bloccaggio per taglio obliquo (e) è bloccata, è necessario regolare l'asta di bloccaggio per taglio obliquo.

1. Sbloccare la leva di bloccaggio per taglio obliquo (e).
2. Portare la leva di bloccaggio per taglio obliquo (e) in posizione sollevata.
3. Con una chiave esagonale, allentare la vite di regolazione (v v) sul perno pivotante.
   NOTA: tale vite di regolazione non è disponibile su tutti i modelli. Se tale vite non è presente, passare alla fase 4.
4. Regolare l'asta di bloccaggio per taglio obliquo a incrementi di 45° in senso orario per aumentarne la forza.
5. Verificare che la tavola non si muova quando la leva (e) viene bloccata su una angolazione casuale (non predefinita).
6. Serrare la vite di regolazione (v v).

CONTROLLO E REGOLAZIONE DELLA LAMA RISPETTO ALLA TAVOLA (FIG. 13–18)

1. Allentare l'impugnatura di fermo per taglio inclinato (p).
2. Spingere il braccio per taglio obliquo verso destra per accertarsi che sia in posizione perfettamente verticale con il fermo di posizione dell'angolazione (z) posizionato contro il fermo di regolazione della posizione verticale (bb) e serrare l'impugnatura di fermo per taglio inclinato.
3. Abbassare la testa finché la lama penetra appena nella scanalatura di taglio (s).
4. Posizionare una squadra (tt) sulla tavola e contro la lama (oo) (fig. 15).

AVVERTENZA: non toccare le punte dei denti della lama con la squadra.

Se è necessaria una regolazione, procedere come segue:

1. Allentare il dado di bloccaggio (ww) di alcuni giri e, facendo attenzione che la vite di fermo (bb) sia saldamente a contatto con il fermo di posizione dell'angolazione (z), ruotare la vite di fermo di regolazione della posizione verticale (bb) verso l'interno o verso l'esterno finché la lama si trova a 90° rispetto alla tavola secondo la misurazione fornita dalla squadra.
2. Serrare saldamente il dado di bloccaggio (ww) tenendo ferma la vite di fermo (bb).
3. Se l'indicatore di inclinazione (xx) non indica zero sulla scala taglio inclinato (q), allentare la vite (yy) che fissa l'indicatore e muovere l'indicatore secondo necessità.

ITALIANO

REGOLAZIONE DEL GUIDAPEZZO (FIG. 19)

La parte superiore del guidapezzo può essere regolata per fornire gioco e consentire l'inclinazione massima di 48° verso destra e verso sinistra.

Per regolare il guidapezzo sinistro (v):

1. Allentare la manopola di plastica (k) e fare scorrere il guidapezzo verso sinistra.
2. Eseguire una prova a troncatrice spenta e verificare il gioco. Regolare il guidapezzo in modo che sia il più vicino possibile alla lama per fornire il massimo supporto al pezzo in lavorazione senza tuttavia interferire con il movimento del braccio verso l'alto e verso il basso.
3. Serrare saldamente la manopola.

AVVERTENZA: le scanalature di guida (zz) possono essere ostruite dalla polvere. Utilizzare uno stecco o aria compressa a bassa pressione per pulire le scanalature.

CONTROLLO E REGOLAZIONE DELL'ANGOLO DI INCLINAZIONE (FIG. 19, 20)

1. Allentare la manopola di fissaggio del guidapezzo sinistro (k) e fare scorrere la parte superiore verso sinistra fino a fine corsa.
2. Allentare l'impugnatura di fermo per taglio inclinato (p) e spostare il braccio della troncatrice verso sinistra fino a quando il fermo di posizione dell'angolazione (z) si appoggia contro il fermo di regolazione della posizione di taglio inclinato (aa). Tale posizione corrisponde alla posizione di taglio inclinato a 45°.

Se è necessaria una regolazione, procedere come segue:

1. Allentare il dado (ww) di alcuni giri e ruotare la vite di fermo della regolazione della posizione di taglio inclinato (aa) verso l'interno o verso l'esterno finché l'indicatore (xx) indica 45° e il fermo di posizione dell'angolazione (z) poggia contro il fermo di regolazione della posizione di taglio inclinato.
2. Serrare saldamente il dado di bloccaggio (ww) tenendo ferma la vite di fermo (aa).
3. Per ottenere un taglio inclinato a destra di 3º o un taglio inclinato a sinistra di 48°, le due viti di fermo della regolazione devono essere regolate in modo che il braccio della troncatrice possa muoversi secondo necessità.

ATTIVAZIONE DELLA PROTEZIONE E VISIBILITÀ

La protezione della lama della troncatrice è stata progettata per sollevarsi automaticamente quando il braccio viene abbassato e per abbassarsi automaticamente sulla lama quando il braccio viene sollevato.

La protezione può essere sollevata manualmente durante l'installazione o la rimozione delle lame oppure per ispezionare la lama. NON SOLLEVARE MANUALMENTE LA PROTEZIONE DELLA LAMA A MENO CHE LA TRONCATRICE NON SIA SPENTA.

NOTA: per alcuni tagli speciali è necessario sollevare la protezione manualmente. Fare riferimento alla sezione relativa al taglio di battiscopa di altezza fino a 88,9 mm.

La sezione anteriore della protezione è dotata di feritoie per consentire la visibilità durante il taglio. Sebbene le feritoie riducano drasticamente la quantità di detriti volanti, sono pur sempre delle aperture sulla protezione e pertanto si consiglia di indossare sempre occhiali di sicurezza prima di guardare attraverso le feritoie.

FRENO ELETTRICO AUTOMATICO

La troncatrice è dotata di freno della lama elettrico automatico che arresta la lama entro 5 secondi dal rilascio dell'azionatore. Tale dispositivo non è regolabile.

A volte può verificarsi un ritardo dopo il rilascio dell'azionatore per l'innesto del freno. In rari casi, il freno potrebbe non innestarsi e la lama rallenta fino ad arrestarsi.

Se si verifica un ritardo o un mancato innesto, spegnere e riaccendere la troncatrice 4 o 5 volte. Se il problema persiste, richiedere un controllo dello strumento da parte di un centro assistenza DEWALT autorizzato.

Accertarsi sempre che la lama si sia fermata prima di rimuoverla dalla scanalatura di taglio. Il freno non costituisce un'alternativa alle protezioni né assicura la sicurezza dell'operatore, che può essere garantita solo dalla completa attenzione dell'operatore durante il suo lavoro.

USO

Istruzioni per l'uso

AVVERTENZA: osservare sempre le istruzioni per la sicurezza e le normative vigenti.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.

Assicurarsi che la macchina sia posizionata in modo da soddisfare le condizioni ergonomiche di altezza e stabilità del tavolo. Il luogo di installazione della macchina deve essere selezionato in modo che l'operatore abbia una buona visuale e abbastanza spazio libero attorno alla macchina da consentire la movimentazione del pezzo da lavorare senza limitazioni.

Per ridurre gli effetti delle vibrazioni, assicurarsi che la temperatura ambiente non sia troppo fredda, che la macchina e gli accessori siano mantenuti in modo adeguato e che le dimensioni del pezzo da lavorare siano adatte a questa macchina.

Prima dell'uso

• Installare la lama appropriata. Non usare lame eccessivamente usurate. La velocità di rotazione massima dello strumento non deve superare quella della lama.
  • Non tagliare pezzi eccessivamente piccoli.
• Consentire alla lama di tagliare liberamente. Non forzare il taglio.
• Attendere che il motore raggiunga la velocità completa prima di eseguire il taglio.
• Accertarsi che tutte le manopole di bloccaggio e le impugnature di fermo siano ben serrate.
  • Fissare il pezzo in lavorazione.
• Sebbene questa troncatrice sia in grado di tagliare legno e diversi materiali non ferrosi, le istruzioni per l'uso prendono in considerazione solo il taglio di pezzi di legno. Le stesse linee guida sono applicabili per gli altri materiali. Non utilizzare questa troncatrice per tagliare materiali ferrosi (ferro e acciaio) o opere in muratura. Non utilizzare mole a disco!
• Accertarsi di utilizzare la piastra di taglio. Non azionare la macchina se la scanalatura di taglio è superiore a 10 mm.

Accensione e spegnimento (fi g. 21)

Sull'interruttore di accensione/spegnimento (l) è disponibile un foro (y) per l'inserimento di un lucchetto sullo strumento.

1. Per avviare l'utensile, premere l'interruttore on/off (I).
2. Per fermare l'utensile, rilasciare l'interruttore.

Posizione del corpo e delle mani

Il posizionamento corretto del corpo e delle mani durante l'utilizzo della troncatrice consente di agevolare il taglio e renderlo più accurato e sicuro.

• Non avvicinare mai le mani alla zona di taglio.
- Tenere le mani ad almeno 150 mm dalla lama.
- Durante il taglio tenere saldamente il pezzo in lavorazione contro la tavola e il guidapezzo. Tenere le mani in posizione fino a quando l'interruttore viene rilasciato e la lama è completamente ferma.
- Eseguire sempre delle prove (senza alimentazione) prima del taglio finale in modo da controllare il percorso della lama.

• Non incrociare le mani.

- Tenere entrambi i piedi saldamente a terra e mantenere una posizione equilibrata.

- Quando si sposta il braccio di taglio verso destra e verso sinistra, seguirlo e tenersi leggermente a lato della lama.

- Quando si segue una linea marcata a matita, osservare il percorso attraverso le feritoie della protezione.

TAGLI PRINCIPALI DELLA SEGATRICE

Taglio verticale a troncare (fi g. 1, 2, 23)

NOTA: per ottenere le capacità di taglio desiderate, usare sempre lame da 250 mm con fori dell'albero da 30 mm.

1. Rilasciare la leva di bloccaggio per taglio obliquo (e) e premere il fermo per taglio obliquo (t) per rilasciare il braccio per taglio obliquo.
2. Innestare il fermo per taglio obliquo nella posizione 0° e serrare la leva per taglio obliquo.
3. Posizionare il legno in lavorazione contro il guidapezzo (c, v).
4. Afferrare l'impugnatura di azionamento (a) e premere la leva di rilascio del bloccaggio della testa (cc) per rilasciare la testa.
5. Premere l'interruttore di attivazione (I) per avviare il motore.
6. Premere la testa per consentire alla lama di tagliare il legno e infilarsi nella piastra di taglio di plastica (s).
7. Una volta completato il taglio, rilasciare l'interruttore e attendere che la lama si fermi completamente prima di riportare la testa nella posizione sollevata.

Taglio trasversale a squadra verticale (fi g. 1, 2, 24)

1. Allentare la leva di bloccaggio per taglio obliquo (e) e premere il fermo per taglio obliquo (t). Spostare la testa a destra o a sinistra fino a ottenere l'angolazione desiderata.
2. Il fermo per taglio obliquo si posizionerà automaticamente a 10°, 15°, 22,5°, 31,62° e 45°. Qualora sia necessario un angolo intermedio o a 50°, tenere saldamente la testa e bloccare serrando la leva di bloccaggio per taglio obliquo.
3. Accertarsi sempre che la leva di bloccaggio per taglio obliquo sia bloccata prima di effettuare il taglio.
4. Procedere come per il taglio verticale a troncare.

AVVERTENZA: quando si taglia l'estremità di un pezzo di legno per rimuoverne una piccola porzione, posizionare il legno in modo che la porzione da eliminare si trovi di lato alla lama, con l'angolo maggiore rivolto verso il guidapezzo, ovvero taglio obliquo a sinistra, pezzo da eliminare a destra - taglio obliquo a destra, pezzo da eliminare a sinistra.

Tagli inclinati (fi g. 1, 2, 25)

I tagli inclinati possono essere impostati da 3° a destra a 48° a sinistra e possono essere effettuati con il braccio per taglio obliquo impostato tra zero e un massimo di 45° a destra o a sinistra.

1. Allentare la manopola di fissaggio del guidapezzo sinistro (k) e fare scorrere la parte superiore verso sinistra (v) fino a fine corsa. Allentare l'impugnatura di fermo per taglio inclinato (p) e impostare l'inclinazione secondo necessità.
2. Serrare saldamente l'impugnatura di fermo per taglio inclinato (p).
3. Procedere come per il taglio verticale a troncare.

Qualità del taglio

L'uniformità del taglio dipende da diverse variabili, quale per esempio il materiale da tagliare. Quando si desidera ottenere tagli perfettamente uniformi per battiscopa e altri lavori di precisione, si consiglia l'uso di una lama acuta (60 denti al carburo) e un tasso di taglio più lento e uniforme per ottenere i risultati desiderati.

NZA: accertarsi che il materiale non slitti durante il taglio; fissarlo saldamente in posizione. Attendere sempre che la lama sia completamente ferma prima di sollevare il braccio. Se sulla parte posteriore del pezzo in lavorazione sporgono ancora piccole fibre legnose, applicare un pezzo di nastro adesivo di carta sul legno in corrispondenza del punto in cui verrà effettuato il taglio. Tagliare attraverso il nastro e rimuoverlo accuratamente al termine dell'operazione di taglio.

Bloccaggio del pezzo di lavorazione (fi g. 3)

1. Per quanto possibile, bloccare il legno sulla troncatrice.
2. Per i migliori risultati utilizzare la morsa (gg) realizzata per l'uso con la troncatrice. Se possibile, fissare il pezzo in lavorazione al guidapezzo. La morsa può essere applicata su entrambi i lati della lama; ricordarsi di posizionare la morsa contro una superficie robusta e piana del guidapezzo.

AVVERTENZA: utilizzare sempre la morsa per materiali quando si tagliano metalli non ferrosi.

Supporto per pezzi lunghi (fi g. 3)

1. I pezzi lunghi devono essere sempre supportati.
2. Per i migliori risultati, utilizzare la prolunga di supporto lavorazione (jj) per estendere la larghezza della tavola della troncatrice (disponibile quale opzione presso il concessionario). I pezzi lunghi possono essere supportati con qualsiasi mezzo, come cavalletti o dispositivi analoghi, per evitare che le estremità si pieghino.

Taglio di cornici per quadri, giunture a squadro ed altri progetti a quattro lati (fi g. 26, 27)

MODANATURE DI FINITURA E ALTRE INTELAIATURE

Sperimentare alcuni progetti semplici utilizzando legno di scarto finché non si sviluppa una certa "sensibilità" nei confronti della troncatrice. Questa troncatrice è l'utensile perfetto per eseguire angoli obliqui come quelli illustrati nella fi gura 26. La giuntura illustrata è stata effettuata utilizzando una regolazione per taglio inclinato.

IMPIEGO REGOLAZIONE TAGLIO INCLINATO

L'inclinazione per i due pannelli è impostata a 45°, ottenendo in tal modo un angolo a 90°. Il braccio per taglio obliquo è bloccato in posizione zero. Il legno è posizionato con il lato piano largo contro la tavola e il bordo stretto contro il guidapezzo.

IMPIEGO REGOLAZIONE TAGLIO OBLIQUO

Lo stesso taglio può essere eseguito effettuando un taglio obliquo a destra e sinistra con la superficie larga contro il guidapezzo.

I due disegni (fig. 26, 27) valgono solo per gli oggetti a quattro lati. Al variare del numero di lati, varia anche l'angolazione di taglio inclinato e obliquo. La tabella di seguito indica gli angoli corretti per diverse forme, prendendo come presupposto che tutti i lati abbiano la stessa lunghezza. Per determinare l'angolo di taglio inclinato o obliquo per le forme non indicate nella tabella, dividere 180° per il numero di lati.

N. di lati Angolo di taglio inclinato o obliquo

4	45^
5	36^
6	30^
7	25.7^
8	22.5^
9	20^
10	18^

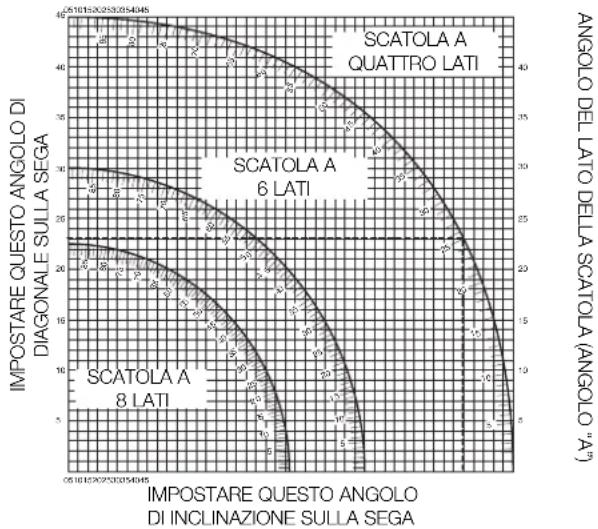

Taglio composto (fi g. 26–29)

Il taglio composto viene eseguito utilizzando un angolo di taglio obliquo (fig. 27) e un angolo di taglio inclinato (fig. 26) contemporaneamente.

Questo tipo di taglio viene utilizzato per realizzare comici o scatole con lati inclinati, come quella nella

figura 28.

AVVERTENZA: se l'angolo di taglio varia ad ogni taglio, verificare che la manopola di fermo per taglio inclinato e la manopola di bloccaggio per taglio obliquo siano serrate saldamente. Tali manopole devono essere serrate dopo ogni modifica effettuata all'angolo di taglio obliquo o inclinato.

- La tabella di seguito agevola la selezione delle impostazioni di taglio inclinato e obliquo appropriate per tagli composti comuni. Per utilizzare la tabella, scegliere l'angolo "A" (fig. 29) desiderato per il proprio progetto e individuare tale angolo sull'arco corrispondente nella tabella. Da tale punto, seguire la linea verticale sulla tabella per individuare l'angolo di taglio inclinato corretto e la linea orizzontale per individuare l'angolo di taglio obliquo corretto.

• Impostare la troncatrice agli angoli previsti ed effettuare alcuni tagli di prova.
  • Provare a unire i pezzi tagliati.
• Per esempio: per realizzare una scatola a quattro lati con angoli esterni di 25° (angolo “A”) (fig. 29), utilizzare l’arco superiore destro. Individuare 25° sulla gradazione dell’arco. Seguire la linea intersecante orizzontale su uno dei due lati per individuare l’impostazione di taglio obliquo sulla troncatrice (23°). Analogamente, seguire la linea intersecante verticale verso l’alto o verso il basso per individuare l’impostazione dell’angolo di taglio inclinato sulla troncatrice (40°). Praticare sempre i tagli su pezzi di legno di scarto per verificare di utilizzare le impostazioni corrette sulla troncatrice.

Scala del nonio (fi g. 30–32)

Per una maggiore precisione, la troncatrice è dotata di scala del nonio. Per le impostazioni che richiedono gradi parziali (1/4°, 1/2°, 3/4°), la scala del nonio consente di impostare accuratamente gli angoli di taglio obliquo al 1/4 di grado più prossimo (15 minuti). Per utilizzare la scala del nonio attenersi alla procedura seguente. A titolo esemplificativo, si presume che l'angolo di taglio obliquo desiderato sia di 24-1/4° a destra.

• Spegnere la troncatrice.
• Impostare l'angolo di taglio obliquo sul grado intero più prossimo allineando il contrassegno centrale della scala del nonio, illustrato nella figura 30, con il numero di grado intero inciso sulla scala taglio obliquo. Esaminare attentamente la figura 31; l'impostazione indicata è taglio obliquo a 24° a destra.
• Per impostare il 1/4° aggiuntivo, premere il blocco del braccio di taglio obliquo e spostare accuratamente il braccio a destra finché il contrassegno del nonio di 1/4° è allineato con il contrassegno del grado più prossimo sulla scala taglio obliquo. In questo esempio, il contrassegno di grado più prossimo sulla scala taglio obliquo corrisponde a 25°. Nella figura 32 è indicata una impostazione di taglio obliquo a 24-1/4° a destra.

• Quando si pratica un taglio obliquo a destra:

• aumentare l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno del nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a destra.

• diminuire l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno del nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a sinistra.

- Quando si pratica un taglio obliquo a sinistra:

- aumentare l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno del nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a sinistra.

- diminuire l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno del nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a destra.

Taglio di battiscopa

Il taglio del battiscopa viene eseguito a un angolo di inclinazione di 45°.

• Eseguire sempre una prova a troncatrice spenta prima di effettuare i tagli.
• Tutti i tagli vengono eseguiti con il lato posteriore del battiscopa adagiato di piatto sulla troncatrice.

ANGOLO INTERNO

Lato sinistro

1. Posizionare il battiscopa con il lato superiore contro il guidapezzo.
2. Tenere il lato sinistro del taglio.

Lato destro

1. Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
2. Tenere il lato sinistro del taglio.

ANGOLO ESTERNO

Lato sinistro

1. Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
2. Tenere il lato destro del taglio.

Lato destro

1. Posizionare il battiscopa con la parte superiore contro il guidapezzo.
   2 Tenere il lato destro del taglio.

Taglio di sagome a corona

Il taglio di sagome a corona viene eseguito come taglio composto. Per ottenere un'estrema accuratezza, la troncatrice è preimpostata alle posizioni di taglio obliquo a 31,62° e taglio inclinato a 33,85°. Tali impostazioni sono valide per le sagome a corona standard con angoli da 52° nella parte superiore e angoli da 38° nella parte inferiore.

• Pralicare tagli di prova su materiale di scarto prima di eseguire i tagli finali.
• Tutti i tagli vengono eseguiti con taglio inclinato a sinistra e con la parte posteriore della sagoma contro la base.

ANGOLO INTERNO

Lato sinistro

1. Parte superiore della sagoma contro il guidapezzo.
2. Taglio obliquo a destra.
3. Tenere il lato sinistro del taglio.

Lato destro

1. Parte inferiore della sagoma contro il guidapezzo.
2. Taglio obliquo a sinistra.
3. Tenere il lato sinistro del taglio.

ANGOLO ESTERNO

Lato sinistro

1. Parte inferiore della sagoma contro il guidapezzo.
2. Taglio obliquo a sinistra.
3. Tenere il lato sinistro del taglio.

Lato destro

1. Parte superiore della sagoma contro il guidapezzo.
2. Taglio obliquo a destra.
3. Tenere il lato destro del taglio.

Tagli speciali

- Tutti i tagli vengono effettuati con il materiale fissato alla tavola e contro il guidapezzo. Accertarsi di fissare saldamente il pezzo in lavorazione.

MATERIALI PIEGATI

Per praticare tagli su materiali piegati, posizionare sempre i materiali come illustrato nella figura 34, mai come nella figura 35. Il posizionamento scorretto del materiale causa l'incagliamento della lama a taglio quasi ultimato.

TAGLIO DI TUBI DI PLASTICA O ALTRO MATERIALE ROTONDO

La troncatrice consente di tagliare agevolmente i tubi di plastica. Tale materiale viene tagliato allo stesso modo del legno e fissato o tenuto saldamente contro il guidapezzo per evitare che rotoli. Tale accorgimento è estremamente importante durante l'esecuzione di tagli ad angolo.

TAGLIO DI MATERIALI DI GRANDI DIMENSIONI

A volte un pezzo di legno può essere troppo grande per essere posto sotto la protezione della lama. Per ottenere una maggiore altezza, sollevare la protezione come illustrato nella figura 36. Cercare di evitare questa situazione il più possibile ma, se necessario, la troncatrice funziona comunque correttamente e consente di effettuare il taglio più grande. NON LEGARE, FERMARE CON NASTRO ADESIVO O SALDARE IN ALTRO MODO LA PROTEZIONE IN POSIZIONE APERTA DURANTE L'USO DELLA TRONCATRICE.

Aspirazione polveri (fi g. 2, 3)

- Inserire il sacchetto raccoglipolvere (ff) sul foro di uscita polveri (n).

AVVERTENZA! Ove possibile, collegare un dispositivo di estrazione della polvere progettato in conformità alle normative riguardanti l'emissione di polvere.

Collegare un dispositivo per la raccolta della polvere progettato in conformità con i regolamenti vigenti in materia. La velocità dell'aria dei sistemi a collegamento esterno deve essere di 20 m/s ±2 m/s. La velocità deve essere misurata nel tubo di collegamento in corrispondenza del collegamento, con lo strumento collegato ma non in funzione.

Trasporto (fi g. 4)

Per agevolarne il trasporto, la troncatrice è dotata di impugnatura per il trasporto (a) sulla parte superiore del braccio.

• Per trasportare la troncatrice, abbassare il braccio e premere il perno di bloccaggio (o).
• Per il trasporto della troncatrice utilizzare sempre l'impugnatura per il trasporto (a) o gli incavi dell'impugnatura (r) illustrati nella figura 4.

MANUTENZIONE

Questo elettroutensile DEWALT è stato progettato per funzionare a lungo con una minima manutenzione. L'uso prolungato in buone condizioni dipende dalla corretta manutenzione dell'utensile e dalla sua pulizia periodica.

ENZA: per ridurre il rischio di infortuni, spegnere lo strumento e disconnettere la spina dalla presa di corrente prima di installare e rimuovere qualunque accessorio, prima di regolare le impostazioni o durante le riparazioni. Assicurarsi che l'interruttore sia in posizione OFF. Un avvio accidentale può causare infortuni.

Lubrifi cazione

In questo strumento vengono utilizzati esclusivamente cuscinetti a sfera sigillati. Questi cuscinetti hanno sufficiente lubrificante al loro interno per durare per tutta la vita della troncatrice.

Pulizia

Prima dell'uso, esaminare attentamente il portalama superiore, il portalama mobile inferiore e il tubo di estrazione della polvere, per verificarne il corretto funzionamento. Assicurarsi che i trucioli, la polvere o le particelle del pezzo da lavorare non provochino il blocco di una delle funzioni.

Nel caso in cui dei frammenti del pezzo da lavorare rimangano incastrati tra la lama della sega e i portalama, scollegare la macchina dalla corrente elettrica e seguire le istruzioni fornite nella sezione

Montaggio della lama della sega. Rimuovere le parti incastrate e riassemblare la lama della sega.

AVVERTENZA: soffiare via lo sporco e la polvere dall'alloggiamento principale con aria secca non appena si nota l'accumulo di sporco sia all'interno che intomo alle prese d'aria. Indossare occhiali di protezione a norma e una maschera di protezione a norma quando si effettua questa procedura.

AVVERTENZA: non utilizzare mai solventi o altre sostanze chimiche aggressive per pulire le parti non metalliche dello strumento. Queste sostanze potrebbero indebolire i materiali utilizzati per costruire tali parti. Utilizzare un panno inumidito solo con acqua e con un sapone delicato. Non lasciare mai che un liquido penetri all'interno dell'utensile e non immergere mai alcuna parte dell'utensile in un liquido.

AVVERTENZA: per ridurre il rischio di lesioni, pulire la superficie della tavola a intervalli regolari.

AVVERTENZA: per ridurre il rischio di lesioni, pulire il sistema di raccolta della polvere a intervalli regolari.

Accessori opzionali

AVVERTENZA: poiché non sono stati testati con il prodotto, l'uso di accessori diversi da quelli offerti da DEWALT con l'utensile potrebbe essere pericoloso. Per ridurre il rischio di infortuni, si consiglia di utilizzare soltanto accessori raccomandati da DEWALT.

SPIE DI FUNZIONAMENTO A LED:

RADIAZIONE LED: EVITARE DI GUARDARE IL RAGGIO

PRODOTTO LED DI CLASSE 2

Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Consegnare il prodotto per la raccolta differenziatan.

La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l'inquinamento ambientale e riduce la richiesta di materiali grezzi.

Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore all'acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto a un tecnico autorizzato per le riparazioni, che lo raccoglie per conto del cliente.

È possibile individuare il tecnico per le riparazioni autorizzato più vicino rivolgendosi all'ufficio DEWALT di zona all'indirizzo indicato nel presente manuale. In alternativa, un elenco dei tecnici per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita e i contatti, è disponibile su Internet all'indirizzo www.2helpU.com.

GARANZIA

DEWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell'utilizzatore professionista

o quella della previdenza sociale per l'utente privato non professionista. La garanzia è valida sui territori degli stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA•

Se non è completamente soddisfatto delle prestazioni del suo utensile DEWALT, può semplicemente restituircelo entro

30 giorni, completo come era al momento dell'acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un'usura normale in rapporto al numero di giorni in cui è stato utilizzato va restituito accompagnato dallo scontrino originale di acquisto.

- UN ANNO DI ASSISTENZA GRATUITA •

Se ha bisogno di manutenzione o di assistenza tecnica per il suo utensile DEWALT, nei 12 mesi successivi all'acquisto, le saranno fornite gratuitamente da un riparatore autorizzato DEWALT. Deve presentare uno scontrino che provi l'acquisto. Sono compresi i costi di manodopera, mentre sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA •

Se entro 12 mesi dalla data di acquisto il suo prodotto DEWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, le garantiamo la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell'intero apparato a condizione che:

• il prodotto non sia stato utilizzato in modo improprio;
• il prodotto abbia subito una normale usura;
• non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;
• sia presentato uno scontrino che provi l'acquisto del prodotto.
• il prodotto va restituito come era al momento dell'acquisto con tutti i componenti originali.

Se si desidera presentare un reclamo, si prega di contattare il venditore o individuare il riparatore autorizzato più vicino rivolgendosi all'ufficio DEWALT di zona all'indirizzo indicato nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com.
