GEBRUIKSAANWIJZING DW713XPS DEWALT

Nederlands (vertaald vanuit de originele instructies) 67

U heeft gekozen voor een machine van DEWALT. Door jarenlange ervaring, voortdurende productontwikkeling en innovatie is DEWALT één van de betrouwbaarste partners voor professionele gebruikers van aangedreven gereedschap.

Technische gegevens

DW713/DW713XPS
Spanning		V
Type 2
Opgenomen vermogen	W	1600
Zaagbladdiameter	mm	250
Max. snelheid zaagblad	min^-1	5000
Max. zaagbreedte 90°	mm	162
Max. verstek 45°	mm	114
Max. zaagdiepte 90°	mm	90
Max. diepte afschuining 45°	mm	58
Verstek (max. posities)	links	50°
rechts	50°
Afschuining (max. posities)	links	48°
rechts	48°
0° verstek
Eindbreedte bij max. hoogte 90 mm	mm	95
Resulterende hoogte bij max. breedte 90 mm	mm	41
45° verstek
Eindbreedte bij max. hoogte 90 mm	mm	67
Eindhoogte bij max. breedte 90 mm	mm	41
45° afschuining
Eindbreedte bij max. hoogte 61 mm	mm	95
Eindhoogte bij max. breedte 161 mm	mm	25
31,62° verstek, 33,85° afschuining
Eindhoogte bij max. breedte 133 mm	mm	20
Remtijd van zaagblad	s	< 10,0
Gewicht	kg	15*

* DW713XPS met LED-werklamp

L_PA	(geluidsdruk)	dB(A)	91,0
K_PA	(onzekerheidsfactor geluidsdruk)	dB(A)	3,0
L_W	(akoestisch vermogen)	dB(A)	102,0
K_W	(onzekerheid akoestisch vermogen)	dB(A)	3,0

Totale trillingswaarden (triax vectorsom) bepaald conform EN 61029-1, EN 61029-2-9:

Vibratie-emissiewaarde ah
ah=	m/s2	2,6
Meetonzekerheid K=	m/s2	1,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 61029 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur.

Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkPAtronen.

Zekeringen

Europa

230 V gereedschappen

10 Ampère, hoofdstroom

OPMERKING: Dit toestel is bedoeld voor aansluiting op een stroom/voorzieningssysteem met een maximale toegestame systeemimpedantie Zmax van 0,30 Ω op het interfacepunt (elektriciteitskast) van de voorziening van de gebruiker.

De gebruiker moet ervoor zorgen dat dit toestel alleen wordt aangesloten op een elektriciteitssysteem dat aan bovenvermeld vereiste voldoet. Indien nodig kan de gebruiker het elektriciteitsbedrijf vragen naar de systeemimpedantie op het interfacepunt.

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op het gevaar voor elektrische schok.

Wijst op brandgevaar.

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

DW713/DW713XPS

DEWALT verklaart dat deze producten zoals beschreven onder

"technische gegevens" in overeenstemming zijn met:

2006/42/EG; EN 61029-1; EN 61029-2-9

Deze producten voldoen ook aan Richtlijn

2004/108/EG. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

H. Jopsman

Horst Grossmann

D-65510, Idstein, Duitsland

29.12.2009

Veiligheidsinstructies

WAARSCHUWING! Wanneer u gebruik maakt van elektrisch gereedschap, is het belangrijk dat u zich altijd houdt aan elementaire veiligheidsmaatregelen om de kans op brand, elektrische schok en lichamelijk letsel te verkleinen, met inbegrip van de onderstaande maatregelen.

Lees al deze instructies voordat u dit product tracht te bedienen en bewaar deze instructies.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

Algemene veiligheidsregels

1. Zorg voor een opgeruimde werkomgeving.

Rommelige plaatsen en werkbanken werken letsel in de hand.

1. Houd rekening met de omgeving van de werkplek.

Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in een vochtige of natte omgeving. Houd de werkplek goed verlicht (250-300 Lux). Gebruik het gereedschap niet op plaatsen waar brand- of explosiegevaar bestaat, bijv. in de buurt van brandbare vloeistoffen en gassen.

1. Bescherm uzelf tegen elektrische schokken.

Vermijd lichamelijk contact met geaarde oppervlakken (bijvoorbeeld pijpen, radiatoren, kooktoestellen en koelkasten). Bij gebruik van het gereedschap onder extreme omstandigheden (bijvoorbeeld hoge luchtvochtigheid, als er metaalslijpsel wordt geproduceerd enz.) kan de elektrische veiligheid worden verbeterd door een scheidingstransformator of een (FI) aardlekschakelaar te plaatsen.

1. Houd andere mensen uit de buurt.

Laat niet toe dat personen, vooral kinderen, die niet bij het werk zijn betrokken het gereedschap of het verlengsnoer aanraken en houd ze uit de buurt van de werkplek.

1. Berg ongebruikt gereedschap op.

Wanneer het gereedschap niet gebruikt wordt, moet het op een droge plek bewaard worden en veilig opgeborgen zijn, buiten het bereik van kinderen.

1. Forceer het gereedschap niet.

Het zal de taak beter en veiliger uitvoeren wanneer het op de bedoelde wijze wordt gebruikt.

1. Maak gebruik van het juiste gereedschap.

Gebruik geen licht gereedschap om het werk van zware machines uit te voeren. Gebruik het gereedschap niet voor doeleinden waarvoor het niet bestemd is; gebruik bijvoorbeeld cirkelzagen niet om boomtakken of houtblokken te zagen.

1. Draag geschikte kleding.

Draag geen loszittende kleding of juwelen, want deze kunnen vast komen te zitten in bewegende delen. Schoenen met profielzolen zijn aanbevolen wanneer u buitenshuis werkt. Houd lang haar bijeen.

1. Gebruik beschermend materiaal.

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stof of rondvliegende deeltjes vrijkomen. Draag ook een hittebestendige schort indien deze deeltjes heet kunnen zijn. Draag altijd gehoorbescheming. Draag altijd een veiligheidshelm.

1. Sluit voorziening voor stofafvoer aan.

Als er hulpmiddelen zijn geleverd voor de aansluiting van voorzieningen voor afvoer en opvang van stof, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt.

1. Gebruik het snoer niet verkeerd.

Trek nooit aan het snoer om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie en scherpe randen. Draag het gereedschap nooit aan het snoer.

1. Zeker het werkstuk.

Gebruik waar mogelijk klemmen of een bankschroef om het te bewerken deel vast te zetten. Dit is veiliger dan wanneer u uw handen gebruikt en bovendien kunt u de machine dan met beide handen bedienen.

1. Zorg voor een veilige houding.

Zorg altijd voor een juist, stabiele houding.

1. Onderhoud gereedschap met zorg.

Houd zaagwerktuigen scherp en schoon voor betere en veiligere prestaties. Volg aanwijzingen voor het smeren en verwisselen van hulpstukken. Inspecteer het gereedschap regelmatig en laat het repareren door een bevoegde reparatieservice als het is beschadigd. Houd handgrepen en schakelaars droog, schoon en vrij van olie en vet.

1. Trek de stekker van het gereedschap altijd uit het stopcontact.

Haal de stekker uit het stopcontact als u de machine niet gebruikt en wanneer u onderhoud aan de machine uitvoert of accessoires als bladen, boren en snijstukken verwisselt.

1. Verwijder stel- en moersleutels.

Maak er een gewoonte van om te controleren dat de stel- en moersleutels zijn verwijderd voordat u het gereedschap gebruikt.

1. Vermijd onbedoeld inschakelen.

Draag het gereedschap niet met een vinger op de schakelaar. Zorg ervoor dat het gereedschap uit staat voordat u de stekker in het stopcontact steekt.

1. Maak gebruik van verlengsnoeren die geschikt zijn voor buitengebruik.

Controleer voor gebruik de verlengkabel en vervang deze als die beschadigd is. Gebruik, wanneer het gereedschap buiten wordt gebruikt, alleen verlengsnoeren die geschikt zijn voor buitengebruik en als zodanig zijn gemarkeerd.

1. Blijf alert.

Kijk wat u doet. Gebruik uw gezond verstand. Gebruik het gereedschap niet wanneer u moe bent of wanneer u drugs of alcohol hebt gebruikt.

1. Controleer op beschadigde onderdelen.

Controleer voor gebruik het gereedschap en het stroomsnoer zorgvuldig om vast te stellen dat het op juiste wijze werkt en de bedoelde taken uitvoert. Controleer of bewegende delen zich in de juiste positie bevinden en goed zijn bevestigd, of er defecte onderdelen zijn, of ze juist zijn gemonteerd en of er sprake is van andere zaken die bediening kunnen beïnvloeden. Een beschemstuk of ander onderdeel dat is beschadigd dient op de juiste wijze te worden vervangen of gerepareerd door een bevoegde reparatieservice, tenzij in de handleiding anders wordt aangegeven. Laat een bevoegde reparatieservice defecte schakelaars vervangen. Gebruik het gereedschap niet als de aan-/uitschakelaar niet naar behoren werkt. Probeer nooit zelf reparaties uit te voeren.

WAARSCHUWING! Het gebruik van een accessoire of hulpstuk of het uitvoeren van werkzaamheden met dit gereedschap buiten wat is aanbevolen in deze instructiehandleiding, kan risico op persoonlijk letsel met zich meebrengen.

1. Laat uw gereedschap repareren door een bevoegd persoon.

Dit elektrisch gereedschap voldoet aan de relevante veiligheidsvoorschriften. Reparaties mogen alleen worden uitgevoerd door bevoegde personen die gebruikmaken van originele reserveonderdelen; dit kan anders resulteren in aanzienlijk gevaar voor de gebruiker.

Overige veiligheidsvoorschriften voor verstekzagen

• Bij het apparaat wordt een speciaal geconfigureerd stroomsnoer geleverd dat alleen kan worden vervangen door de fabrikant of door de bevoegde reparatieservice.
• Gebruik de zaag niet om ander materiaal mee te zagen dan dat door de fabrikant wordt aanbevolen.
• Gebruik het apparaat niet zonder de beschermkappen of indien de beschermkappen niet functioneren of niet goed zijn onderhouden.
• Controleer of de arm goed is bevestigd wanneer u schuin zaagt.
• Houd het werkoppervlak rond het apparaat horizontaal, goed onderhouden en verwijder rondslingerende zaken zoals snippers en afgezaagde delen.

- Gebruik op juiste wijze geslepen zaagbladen. Houd u aan de op het zaagblad aangegeven maximale snelheid.

- Controleer of alle bevestigingsschroeven en klemmen goed vastzitten voordat u het gereedschap gebruikt.

- Plaats nooit een hand in het zaaggebied wanneer de zaag op het stroomnet is aangesloten.

- Probeer nooit om een draaiende machine snel tot stilstand te brengen door gereedschap of iets anders tegen het blad te houden; dit kan leiden tot ernstige ongelukken.

- Raadpleeg de handleiding voordat u accessoires gebruikt. Het verkeerde gebruik van accessoires kan leiden tot schade.

- Gebruik een houder of draag handschoenen bij het hanteren van zaagbladen.

- Zorg ervoor dat het zaagblad correct is aangebracht voordat u het gebruikt.

- Let erop dat het blad in de juiste richting draait.

- Gebruik geen bladen met een grotere of kleinere diameter dan aanbevolen. Zie de technische gegevens voor de juiste zaagcapaciteiten. Gebruik alleen de bladen die in deze handleiding worden gespecificeerd en voldoen aan EN 847-1.

- Overweeg het gebruik van daartoe ontworpen geluidsbeperkende bladen.

- Gebruik geen HSS-bladen.

- Gebruik geen gebarsten of beschadigde zaagbladen.

- Gebruik geen schurende schijven of diamantschijven

- Gebruik uw zaag nooit zonder de snijplaat.

- Licht het zaagblad uit de zaagsnede in het werkstuk voordat u de schakelaar loslaat.

- Zet geen wig tegen de ventilator om de motoras tegen te houden.

- De beschemkap van het zaagblad gaat automatisch omhoog wanneer u de arm naar beneden houdt. Deze zal omlaag over het blad worden geplaatst wanneer de hendel voor vergrendeling van de zaagkop (cc) wordt ingedrukt.

- Breng de beschemkap van het blad nooit handmatig omhoog, tenzij de zaag is uitgeschakeld. De beschemkap kan handmatig omhoog worden gebracht wanneer u zaagbladen installeert of verwijdert of wanneer u deze inspecteert.

- Controleer regelmatig of de ventilatieopeningen van de motor schoon zijn en vrij van snippers.

- Vervang de zaagplaat wanneer deze versleten is. Raadpleeg de serviceonderdelenlijst die is bijgevoegd.

- Trek de stekker van het apparaat uit het stopcontact voordat u onderhoudswerkzaamheden verricht of wanneer u het blad vervangt.

- Voer geen schoonmaak- of onderhoudswerkzaamheden uit terwijl de machine nog draait en de kop zich nog niet in de ruststand bevindt.

- Bevestig het apparaat, indien mogelijk, altijd aan een werkbank.

- Als u de snijlijn aanduidt met een LED, is het belangrijk dat de LED van klasse 2 is volgens EN 60825-1. Vervang niet een LED-diode door een diode van een ander type. Laat de LED, als deze beschadigd is, repareren door een erkende reparatiemonteur.

- In de voorzijde van de beschermkap bevindt zich een rooster voor een beter overzicht tijdens het zagen. Ondanks het feit dat een rooster leidt tot aanzienlijk minder rondvliegende delen, zijn het wel openingen in de beschermkap en een veiligheidsbril dient altijd te worden gedragen wanneer u door het rooster kijkt.

- Verbind de zaag met een apparaat voor stofopname wanneer u hout zaagt. Denk altijd aan factoren die invloed hebben op blootstelling aan stof, zoals:

-- het soort materiaal waarmee u werkt (spaanplaat produceert meer stof dan hout);

-- scherpte van het zaagblad;

-- juiste instellingen van het zaagblad.

— stofafzuiging met luchtsnelheid van niet minder dan 20 m/s

Controleer dat de afvoer ter plaatse, evenals de kappen, schermen en trechters op juiste wijze zijn afgesteld.

• Denk goed aan de volgende factoren die invloed uitoefenen op blootstelling aan lawaai:
  -- gebruik zaagbladen die zijn ontworpen om het lawaai te verminderen;
  -- gebruik alleen goed geslepen bladen;
• Onderhoud aan het apparaat dient regelmatig te worden uitgevoerd;
• Defecten aan het apparaat, met inbegrip van beschermkappen of zaagbladen, dienen direct nadat ze zijn vastgesteld te worden gemeld;
• Zorg voor gepaste algehele of plaatselijke verlichting;
• Controleer of diegene die met het apparaat werkt goed getraind is in het gebruiken, het instellen en het bedienen van het apparaat;
• Let erop dat eventuele tussenringen en asringen geschikt zijn voor het doel dat in deze handleiding wordt vermeld.
• Verwijder geen uitgezaagde of andere delen van het werkstuk uit het zaaggebied terwijl de machine loopt en de zaagkop niet in rustpositie staat.
  • Zaag nooit werkstukken korten dan 30 mm.
• Zonder aanvullende ondersteuning is de machine bedoeld voor een maximaal werkstukformaat van:

- Hoogte 90 mm bij breedte 90 mm bij lengte 500 mm

Langere werkstukken moeten worden ondersteund door een geschikte aanvullende tafel, bijv. DE7023. Klem het werkstuk altijd stevig vast.

• In het geval van een ongeval of van storing van de machine moet u de machine onmiddellijk uitschakelen en de stekker van het netsnoer uit het stopcontact trekken.
• Rapporteer de storing en breng een geschikte aanduiding op de machine aan zodat andere mensen niet proberen de niet (goed) functionerende machine te gebruiken.
• Wanneer het zaagblad is geblokkeerd als gevolg van abnormale aanvoerdruk tijdens het zagen, zet de machine dan uit en trek de stekker uit het stopcontact. Verwijder het werkstuk en zorg voor vrijloop van het zaagblad. Zet de machine aan start de zaagwerkzaamheden weer met verminderde aanvoerdruk.
• Zaag nooit een lichte legering, vooral niet magnesium.
• Monteer, wanneer de situatie dat toelaat, de machine op een werkbank met bouten van een diameter van 8 mm en een lengte van 80 mm.

Overige risico's

De volgende risico's zijn inherent aan het gebruik van zagen:

- letsel veroorzaakt door aanraken van ronddraaiende delen

Ondanks het toepassen van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsmiddelen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorsbeschadiging.
• Risico op ongevallen veroorzaakt door onbedekte delen van het draaiende zaagblad.
• Risico op letsel bij het verwisselen van het blad.
• Risico dat de vingers gekneld raken bij het openen van de beschemkappen.
• Gezondheidsrisico's die worden veroorzaakt door het inademen van stof dat vrijkomt bij het zagen van hout, met name eik, beuk en MDF-platen.

De volgende factoren verhogen het risico van ademhalingsproblemen:

• Geen stofafzuiging bevestigd wanneer u hout zaagt
• Onvoldoende stofafzuiging doordat uitlaatfilters niet zijn gereinigd

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag

oogbescherming.

Draagpunt

Houd handen weg bij zaagblad.

POSITIE DATUMCODE [AFB. (FIG.) 1]

De datumcode (u), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2010 XX XX

Jaar van fabricage

Inhoud van het pakket

Het pakket bevat:

1 verstekzaag

1 bladmoersleutel in het moersleutelzakje

1 zaagblad

1 stofzak

1 LED-werklamp systeem (DW713XPS)

1 gebruiksaanwijzing

1 opengewerkte tekening

• Controleer het gereedschap, onderdelen of hulpstukken op schade die tijdens het vervoer veroorzaakt kan zijn.
• Neem de tijd om voor het gebruik deze gebruiksaanwijzing aandachtig te lezen.

Beschrijving (afb. 1, 2)

WAARSCHUWING: Pas het gereedschap of een

onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Bedieningshendel
b. Onderste beschermkap
c. Rechterzijde, parallelgeleiding
d. Tafel
e. Hendel voor verstekvergrendeling
f. Verstekschaal
g. Bodemdeel

h. Openingen voor uitbreidingskit

i. Moersleutel

j. Bevestigingsgaten voor werkbank

k. Klemschroef parallelgeleiding

I. Aan-/uitschakelaar

m. Draaghandvat

n. Stoftuit

o. Vergrendelpin

p. Klemschroef voor afschuiningsinstelling

q. Schaal voor afschuiningsinstelling

r. Handinkerving

s. Sleufplaat

t. VersteKPAI

u. Datumcode

v. Linkerzijde, parallelgeleiding

w. Motorbehuizing

x. Spindelvergrendeling

y. Opening voor slot

z. Aanslag hoekstand

aa. Aanslag afstelling afschuining

bb. Aanslag afstelling verticale positie

cc. Hendel voor vergrendelen zaagkop

dd. Beschermkap voor achterbenedenzijde ee. Beschermkap bovenzijde

Optionele accessoires (afb. 3)

ff. Stofzak

gg. Klem

Uw DEWALT DW713 Verstekzaag is ontworpen voor het op professionele wijze zagen van hout, houtproducten en kunststoffen. De zaag voert de werkzaamheden zoals afkorten, afschuinen en verstekzagen gemakkelijk, nauwkeurig en veilig uit.

Deze unit is ontworpen voor gebruik met een carbidepuntzaag met een nominale zaagbladdiameter van 216 mm.

GEBRUIK ZE NIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze verstekzagen zijn professioneel elektrisch gereedschap.

LAAT GEEN kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedienen.

WAARSCHUWING! Gebruik de machine niet voor andere doeleinden dan waarvoor zij is bedoeld

Elektrische veiligheid

De elektrische motor is slechts voor een voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel geïsoleerd in overeenstemming met EN 61029; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de D=WALT servicedienst.

Een verlengkabel gebruiken

Als een verlengkabel nodig is, maak dan gebruik van een goedgekeurde verlengkabel, geschikt voor de stroominvoer van dit gereedschap (zie technische gegevens).

De minimale geleidermaat is 1,5 mm². Rol bij gebruik van een haspel de kabel altijd volledig af.

MONTAGE

SCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Uitpakken (afb. 1, 2, 4)

1. Haal de zaag voorzichtig uit de verpakking met behulp van het draaghandvat (m).
2. Druk het bedieningshandvat (a) naar beneden en trek, zoals wordt getoond, de vergrendelpin (o) los.
3. Verminder voorzichtig de benedendruk en laat de arm volledig omhoog komen.

Bevestigen aan de werkbank (afb. 5)

1. Er zit gaten (j) in alle vier de voetjes zodat montage op een werkbank gemakkelijk is. Er zijn gaten van twee verschillende afmetingen voor gebruik van bouten van verschillende maten. Gebruik één van de gaten; het is niet nodig beide te gebruiken. Geadviseerd wordt bouten met een diameter van 8 mm en een lengte van 80 mm te gebruiken. Monteer uw zaag altijd stevig zodat beweging wordt voorkomen. Voor een belere draagbaarheid kunt u het gereedschap monteren op een stuk multiplex van

een dikte van 12,5 millimeter of meer, wat u vervolgens op uw werkbank kunt klemmen of kunt meenemen naar andere locaties en daar weer kunt vastklemmen.

1. Wanneer u uw zaag bevestigt aan een stuk triplexhout, zorg er dan voor dat de bevestigingschroeven niet uit de onderzijde van het hout steken. Het triplexhout dient vlak te zijn aangebracht op de werksteun. Wanneer u de zaag vastklemt op een werkondergrond, klem dan alleen op de klemnaven waar de openingen voor de bevestigingsschroeven zich bevinden. Het vastklemmen op een andere plaats zal de juiste werking van de zaag verhinderen.

2. Om klemraken en onnauwkeurigheden te vermijden is het belangrijk dat de bevestigingsondergrond niet vervormd of op andere wijze oneffen is. Plaats, indien de zaag beweegt op de ondergrond, een dun stukje materiaal onder een voet van de zaag totdat de zaag stevig op de bevestigingsondergrond is aangebracht.

Het zaagblad bevestigen (afb. 6, 7, 8, 9)

CHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

• Druk nooit de asvergrendelingsknop in terwijl het zaagblad wordt aangedreven of uitloopt.
• Zaag geen lichte legeringen of ijzerhoudende metalen (iron of steel) of metselwerk of vezelcementproducten met deze verstekzaag.

• Maak de onderste beschermkap (b) los door de hoofdontgrendelingshendel (cc) in te drukken, breng daama de onderste beschermkap zover mogelijk omhoog.

• Druk, wanneer u de onderste beschermkap omhoog houdt, de asvergrendelingsknop (x) met één hand in, draai vervolgens met de meegeleverde steeksleutel (i) in de andere hand de zaagbladvergrendelingsschroef (nn) naar rechts los.

WAARSCHUWING! Druk, als u de asvergrendeling wilt gebruiken, de knop in zoals wordt getoond en draai de as met de hand tot u voelt dat de vergrendeling ingrijpt.

Blijf de vergrendelingsknop ingedrukt houden als u wilt dat de as niet draait.

1. Verwijder de vergrendelingsschroef van het zaagblad (nn) en de buitenste kraag van de spandoom (pp).
2. Plaats het zaagblad (oo) op de zaagbladadapter (qq) die direct tegen de binnenste kraag van de spandoorn (rr) zit, en let er daarbij op dat de tanden van de onderste rand van het zaagblad naar de achterzijde van de zaag wijzen (weg van de gebruiker).
3. Plaats de buitenste kraag van de spandoorn weer (pp).
4. Draai de vergrendelingsschroef (nn) van het zaagblad zorgvuldig aan door deze naar links te draaien terwijl u de asvergrendeling vergrendeld houdt met uw andere hand.

WAARSCHUWING! Bedenk dat het zaagblad alleen op de voorgeschreven manier moet worden vervangen. Gebruik alleen zaagbladen die worden aangeduid bij Technische Gegevens; Cat. nr.: Geadviseerd wordt DT4323 te gebruiken.

Instellingen

CHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Uw verstekzaag is in de fabriek op precieze wijze afgesteld. Indien aanpassingen noodzakelijk zijn als gevolg van verzending, behandeling of andere redenen, volg dan de onderstaande stappen om uw zaag aan te passen. Zodra deze zijn uitgevoerd, zouden deze aanpassingen precies moeten blijven.

CONTROLEREN EN AFSTELLEN VAN DE VERSTEKSCHAAL (AFB. 10, 11)

1. Maak de hendel voor verstekvergrendeling (e) los en draai de verstekarm totdat de grendel deze vindt op de verstekinstelling van 0°. Vergrendel de hendel voor verstekvergrendeling (e) niet.
2. Trek de zaagkop naar beneden totdat het blad net de zaagsnede (s) binnenkomt.
3. Plaats een winkelhaak (tt) tegen de linkerzijde van de parallelgeleiding (v) en het blad (oo) (afb. 10)

WAARSCHUWING: Raak de bovenzijde van de zaagtanden niet aan met de winkelhaak.

Indien aanpassingen noodzakelijk zijn, gaat u als volgt te werk:

1. Draai de drie schroeven los (ss) en beweeg de schaal/verstekarm naar links of rechts totdat het blad haaks staat ten opzichte van de parallelgeleiding zoals wordt opgemeten met de winkelhaak.
2. Draai de drie schroeven (ss) opnieuw vast. U hoeft op dit moment geen aandacht te besteden aan de aflezing van de verstekaanwijzer.

AANPASSEN VAN DE VERSTEKAANWIJZER (AFB. 10–12)

1. Maak de hendel voor verstekvergrendeling (e) los en druk op de versteKPAI (t) om de verstekarm los te maken (a1).
2. Beweeg de verstekarm om de verstekaanwijzer (uu) af te stellen op de nul-stand, zoals wordt getoond in albeelding 12.
3. Laat, nu de verstekhendel los is, de verstekgrendel op zijn plaats klikken terwijl u de verstekarm voorbij nul draait.
4. Kijk naar de aanwijzer (uu) en de verstekschaal (f). Als de aanwijzer niet precies nul aangeeft, draait u de schroef (a2) los, beweegt u de aanwijzer zodat deze op 0° staat en draait u de schroef vast.

AANPASSEN VAN DE VERSTEKVERGRENDELINGSSTANG (AFB. 22)

Als de onderzijde van de zaag kan worden bewogen terwijl de hendel voor verstekvergrendeling (e) is vergrendeld, dient de verstekvergrendelingsstang te worden aangepast.

1. Ontgrendel de hendel voor verstekvergrendeling (e).
2. Plaats de hendel voor verstekvergrendeling (e) omhoog.
3. Draai met behulp van een zeskantige moersleutel de afstelschroef (v v) op de borgpin los.
   LET OP: Sommige modellen hebben deze stelschroef niet: ga verder naar stap 4.
4. Stel de verstekvergrendelingsstang rechtsom draaiend af in delen van 45° om de sterkte van de vergrendeling toe te laten nemen.
5. Zorg ervoor dat de tafel niet beweegt wanneer de hendel (e) is vergrendeld op een willekeurige (niet vooraf ingestelde) hoek.
6. Draai de afstelschroef vast (v v).

CONTROLLEREN EN AANPASSEN VAN HET BLAD TEN OPZICHTE VAN DE TAFEL (AFB. 13–18)

1. Draai de klem voor afschuiningsinstelling (p) los.
2. Druk de verstekarm naar rechts om ervoor te zorgen dat deze volledig verticaal is ten opzichte van de hoekstandaanslag (z), die zich bevindt tegen de afstellingsaanslag voor verticale positie (bb), en draai de klem voor afschuiningsinstelling vast.
3. Trek de zaagkop naar beneden totdat het blad net de zaagsnede (s) binnenkomt.
4. Plaats een winkelhaak (tt) op de tafel en tegen het zaagblad (oo) (afb. 15).

WAARSCHUWING: Raak de bovenzijde van de zaagtanden niet aan met de winkelhaak.

Indien aanpassingen noodzakelijk zijn gaat u als volgt te werk:

1. Draai de vergrendelmoer (ww) enkele slagen los, en terwijl u er tegelijkertijd voor zorgt dat de stopschroef (bb) stevig in contact is met de hoekpositieaanslag (z) draait u de stopschroef voor het instellen van verticale positie (bb) naar binnen of buiten totdat het zaagblad zich in een hoek van 90° ten opzichte van de tafel bevindt, zoals aangegeven door de winkelhaak.
2. Draai de vergrendelmoer (ww) stevig vast terwijl u de stopschroef (bb) stil houdt.

NEDERLANDS

1. Indien de afschuiningsaanwijzer (xx) geen nul aangeeft op de schaal voor afschuiningsinstelling (q), draai dan de schroef (yy) los die de aanwijzer vastzet en beweeg de aanwijzer zoals nodig.

AANPASSEN VAN DE PARALLELGELEIDING (AFB. 19)

Het bovendeel van de parallelgeleiding kan worden aangepast om een opening te creëren, zodat de zaag zowel naar rechts als links tot aan 48° gekanteld kan worden.

Om de linker parallelgeleiding (v) aan te passen:

1. Draai de plastic knop (k) los en duw de parallelgeleiding naar links.

2. Draai het blad van de zaag zonder werkstuk terwijl de zaag uitstaat en controleer of de zaag niet wordt geblokkeerd. Pas de parallelgeleiding zodanig aan dat deze zo dichtbij het blad is als mogelijk, voor een maximale ondersteuning van het werkstuk, zonder dat dit de op- en neerwaartse beweging van de arm belemmert.

3. Draai de knop stevig vast.

WAARSCHUWING: De geleidingsgroeven (zz) kunnen vol raken met zaagsel. Gebruik een stokje of wat perslucht (lage druk) om de geleidingsgroeven vrij te maken.

CONTROLEREN EN AANPASSEN VAN DE AFSCHUINHOEK (AFB. 19, 20)

1. Draai de klemschroef van de linker parallelgeleiding (k) los en duw de bovenzijde van de linker parallelgeleiding zo ver mogelijk naar links.
2. Draai de afschuinklemhendel (p) los en beweeg de zaagarm naar links totdat de hoekpositieaanslag (z) rust op de afstellingsaanslag van de afschuinpositie (aa). Dit is de 45° afschuinpositie.

Indien aanpassingen noodzakelijk zijn, gaat u als volgt te werk:

1. Draai de vergrendelmoer (ww) een aantal slagen los en draai de stopschroef voor instellen van de afschuinpositie (aa) naar binnen of buiten totdat de aanwijzer (xx) 45° aangeeft en de hoekpositieaanslag (z) rust op de instellingsaanslag van de afschuinpositie.

2. Draai de vergrendelmoer (ww) stevig vast terwijl u de stopschroef (aa) stil houdt.

3. Om een rechterafschuining van 3° of een linkerafschuining van 48° te krijgen dienen de twee instellingsschroeven te worden aangepast zodat de zaagarm zoveel als nodig bewogen kan worden.

De beschermkap van het blad is zodanig ontworpen dat deze automatisch omhoog komt wanneer de arm naar beneden wordt gebracht en omlaag gaat over het zaagblad wanneer de arm omhoog wordt gedaan.

De beschermkap kan handmatig omhoog worden gebracht wanneer u zaagbladen installeert of verwijdert of wanneer u deze inspecteert. BRENG DE BESCHERMKAP VAN HET BLAD NOOIT HANDMATIG OMHOOG TENZIJ DE ZAAGMACHINE UITGESCHAKELD IS.

LET OP: Voor het uitvoeren van bepaalde bijzondere zaaghandelingen is het noodzakelijk dat u de beschemkap handmatig omhoog doet. Zie de paragraaf over het zagen van basislijstwerk tot aan 88,9 mm hoog. In de voorzijde van de beschemkap bevindt zich een rooster voor een beter overzicht tijdens het zagen. Hoewel een rooster leidt tot aanzienlijk minder rondvliegende delen, zijn het wel openingen in de beschemkap en moet er dus altijd een veiligheidsbril worden gedragen wanneer er door het rooster wordt gekeken.

Uw zaag is uitgerust met een automatische elektrische remfunctie voor het zaagblad, die het zaagblad tot stilstand brengt binnen 5 seconden nadat de schakelaar is losgelaten. Dit kan niet veranderd worden.

Er kunnen zich gevallen voordoen waarbij er na het loslaten van de schakelaar van een vertraging sprake is tot aan het activeren van de remfunctie. In zeldzame gevallen kan het zijn dat de remfunctie helemaal niet wordt ingeschakeld en dat het blad langzaam uitdraait.

Indien er van vertraging of helemaal geen remfunctie sprake is, zet de zaag dan 4 of 5 maal aan en uit. Indien dit het probleem niet oplost, laat het werktuig dan nakijken door een bevoegd DEWALT-servicecentrum.

Controleer altijd goed of het zaagblad niet meer draait voordat u het verwijdert uit de zaagsnede. De remfunctie vervangt de beschermkappen niet, en het is voor uw eigen veiligheid belangrijk dat u al uw aandacht besteedt aan de zaag.

BEDIENING

Gebruiksaanwijzing

WAARSCHUWING: Neem altijd de veiligheidsinstructies en van toepassing zijnde voorschriften in acht.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert.

Het is belangrijk dat de machine wordt geplaatst overeenkomstig uw ergonomische condities waar het betreft hoogte en stabiliteit van het werkblad. De plaats van de machine moet zo worden gekozen dat de gebruiker een goed overzicht heeft en voldoende ruimte rond de machine heeft voor het zonder enige beperkingen werken met het werkstuk.

Verminder de effecten van trillingen door ervoor te zorgen dat de omgevingstemperatuur niet te koud is, de machine en de accessoires goed zijn onderhouden en dat de omvang van het werkstuk geschikt is voor deze machine.

Voor gebruik

• Breng het juiste zaagblad aan. Maak geen gebruik van bladen die overmatig zijn versleten. Het maximale toerental van het werktuig mag niet hoger liggen dan dat van het zaagblad.
• Probeer niet om extreem kleine stukken te zagen.
• Laat het blad onbelemmerd zagen. Niet forceren.
• Laat de motor op volle toeren komen vooraleer u tot zagen overgaat.
• Zorg ervoor dat alle vergrendelknoppen en klemhendels goed vastgedraaid zijn.
  • Zet het werkstuk goed vast.
• Hoewel deze zaag hout en veel niet-ijzerhoudende metalen zaagt, wordt in deze handleiding alleen ingegaan op het zagen van hout. Dezelfde richtlijnen gelden voor de andere materialen. Zaag geen ijzerhoudende (ijzer en staal) materialen of steen met deze zaag! Gebruik geen slijpschijven!
• Maak altijd gebruik van de zaagsnedeplaat. Maak geen gebruik van het apparaat als de zaagsnede breder is dan 10 mm.

Aan- en uitzetten (afb. 21)

Er bevindt zich een opening (y) in de aan-/uitschakelaar (l) waarin u een slot kunt steken om het werktuig mee af te sluiten.

1. Om het werktuig te gebruiken drukt u de aan-/uitschakelaar in (I).
2. Om het werktuig te stoppen, laat u de schakelaar los.

Positie van lichaam en handen

Wanneer u uw lichaam en handen correct positioneert bij gebruik van de verstekzaag, zal het zagen eenvoudiger, preciezer en veiliger worden.

• Plaats uw handen nooit in de buurt van het zaaggebied.
• Plaats uw handen niet dichter bij het blad dan 150 mm.
• Houd het werkstuk goed op de tafel en tegen de parallelgeleiding bij het zagen. Houd uw handen op hun plaats totdat u de schakelaar hebt losgelaten en totdat het blad volledig tot stilstand is gekomen.
• Draai het zaagblad altijd eerst zonder stroom voordat u overgaat tot het daadwerkelijke zagen, zodat u de baan van het zaagblad kunt controleren.

- Kruis uw handen niet.

- Blijf met beide voeten stevig op de grond staan en bewaar zorgvuldig uw evenwicht.

- Volg de zaagarm terwijl u deze naar links en rechts beweegt en sta enigszins aan de zijkant van het zaagblad.

- Kijk door het rooster van de beschemkap wanneer u een potloodlijn volgt.

BASIS ZAAGSNEDEN

Verticale rechte afkortsnede (afb. 1, 2, 23)

LET OP: Gebruik altijd de zaagbladen van 250 mm in combinatie met de moeropeningen van 30 mm om de gewenste zaagcapaciteiten te verkrijgen.

1. Maak de hendel voor verstekvergrendeling (e) los en druk op de versteLPAI (t) om de verstekarm los te maken.
2. Stel de verstekgrendel in op 0° en draai de verstekhendel vast.
3. Plaats het te zagen hout tegen de parallelgeleiding (c, v).
4. Pak het bedieningshandvat (a) beet en druk de hendel voor vergrendelen van de zaagkop (cc) in om de zaagkop de ontgrendelen.
5. Druk de schakelaar (I) in om de motor te starten.
6. Laat de druk op de zaagkop afnemen, zodat het blad door het hout zaagt en de kunststof zaagsnedeplaat (s) binnenkomt.
7. Nadat u het zagen hebt afgerond laat u de schakelaar los en wacht u totdat het zaagblad volledig tot stilstand is gekomen voordat u de kop terugplaatst in de omhoogstaande ruststand.

Verticaal zagen met verstek (afb. 1, 2, 24)

1. Maak de hendel voor verstekvergrendeling (e) los en druk op de versteKPAI (t). Beweeg de zaagkop naar links of rechts in de gewenste hoek.
2. De versteKPAI zal automatisch geplaatst worden op 10°, 15°, 22,5°, 31,62° en 45°. Indien een hoek tussen bovengenoemde waarden of een hoek van 50° nodig is, houd de zaagkop dan goed vast en vergrendel deze door de hendel voor verstekvergrendeling vast te zetten.
3. Zorg ervoor dat de hendel voor verstekvergrendeling altijd goed is vergrendeld voordat u begint met zagen.
4. Ga verder zoals beschreven voor recht verticaal zagen.

WAARSCHUWING: Wanneer u het eind van een stuk hout verstekzaagt en een klein deel verwijdert, positioneer het hout dan zodanig dat het afgezaagde deel zich aan de kant van het blad bevindt met de grotere hoek ten opzichte van de parallelgeleiding: oftewel verstek aan de linkerzijde, deel rechts verwijderen - verstek aan de rechterzijde, deel links verwijderen.

Afschuinen (afb. 1, 2, 25)

Afschuinhoeken kunnen worden ingesteld vanaf 3° rechts tot aan 48° links en kunnen worden gezaagd met de verstekarm ingesteld op waarden tussen nul en een maximale verstekpositie van 45° rechts of links.

1. Draai de klemschroef van de linker parallelgeleiding (k) los en duw de bovenzijde van de linker parallelgeleiding (v) zo ver mogelijk naar links. Draai de klemschroef voor afschuininstelling (p) los en stel de afschuining in zoals u wilt.
2. Draai de klemschroef voor afschuininstelling (p) stevig vast.
3. Ga verder zoals beschreven voor recht verticaal zagen.

Kwaliteit van het zagen

De gladheid van zaagresultaten hangt af van een aantal variabelen, bijvoorbeeld het te zagen materiaal. Wanneer zeer gladde resultaten nodig zijn voor lijstwerk en ander precisiewerk, zullen een scherp blad (60-tandscarbide) en een lager, gelijkblijvend toerental leiden tot de gewenste eindresultaten.

WAARSCHUWING: Zorg ervoor dat het materiaal niet langzaam vooruit beweegt tijdens het zagen: klem het stevig vast. Laat het blad altijd volledig tot stilstand komen voordat u de arm omhoog brengt. Indien kleine deeltjes hout nog steeds aan de achterzijde van het werkstuk springen, plak dan een stuk plakband op het hout waar u van plan bent te zagen. Zaag door het plakband en verwijder dit voorzichtig wanneer u klaar bent.

Het vastklemmen van het werkstuk (afb. 3)

1. Klem het hout aan de zaag indien dit mogelijk is.

2. Voor de beste resultaten gebruikt u de klem (gg) die is gemaakt voor gebruik in combinatie met uw zaag. Klem het werkstuk tegen de parallelgeleiding indien dit mogelijk is. U kunt beide zijden van het zaagblad gebruiken voor vastklemmen. Vergeet niet uw klem te plaatsen tegen een solide, vlak oppervlak van parallelgeleiding.

WAARSCHUWING: Gebruik altijd een materiaalklem wanneer u niet-ijzerhoudende metalen zaagt.

Ondersteuning voor lange stukken (afb. 3)

1. Ondersteun altijd lange stukken.
2. Voor de beste eindresultaten maakt u gebruik van de verlengsteun (ij) om de breedte van de tafel van uw zaag uit te breiden (optioneel verkrijgbaar bij uw dealer). Ondersteun lange werkstukken met behulp van handige hulpmiddelen, zoals ondersteunende constructies of gelijkardige hulpmiddelen die het vallen van de uiteinden voorkomen.

Het zagen van fotolijsten, overige lijsten en andere projecten met vier zijdes (afb. 26, 27)

SIERLIJSTWERK EN ANDERE LIJSTEN

Probeer een aantal eenvoudige projecten uit met afvalhout totdat u uw zaag goed "aanvoelt". Uw zaag is het perfecte werktuig voor het verstekzagen van hoeken, zoals die wordt getoond in afbeelding 26. De getoonde verbinding is gemaakt met behulp van de afschuiningsinstellingen.

HET GEBRUIKEN VAN DE AFSCHUININGSINSTELLINGEN

Het afschuinen van de twee planken wordt ingesteld op 45° voor beide, wat leidt tot een hoek van 90°. De verstekam is vergrendeld in de nulstand. Het hout is geplaatst met de brede, platte zijde tegen de tafel en de smalle zijde tegen de parallelgeleiding.

HET GEBRUIKEN VAN DE VERSTEKINSTELLINGEN

Dezelfde snede kan worden uitgevoerd door rechts en links verstekzagen met de brede zijde tegen de parallelgeleiding.

De twee tekeningen (afb. 26, 27) zijn alleen voor vierzijdige objecten. Met het veranderen van het aantal zijdes, veranderen de verstek- en afschuinhoeken eveneens. De onderstaande tabel geeft u de juiste hoeken voor een reeks vormen, waarbij ervan wordt uitgegaan dat alle zijdes even lang zijn. Voor een vorm die niet is opgenomen in de tabel deelt u 180° door het aantal zijdes om de verstek- of afschuinhoek te bepalen.

Aantal zijden	Hoek van verstek of afschuinen
4	45^
5	36^
6	30^
7	25,7^
8	22,5^
9	20^
10	18^

Samengesteld verstekzagen (afb. 26-29)

Samengesteld verstekzagen gebeurt met behulp van een verstekhoek (afb. 27) en een afschuinhoek (afb. 26) tegelijkertijd. Dit type zagen wordt gebruikt om lijstwerk of dozen te maken met schuine zijdes, zoals wordt getoond in afbeelding 28.

WAARSCHUWING: Indien de zaaghoek verschilt bij iedere keer zagen, controleer dan of de afschuinklem en de verstekvergrendeling goed zijn vastgezet. Deze knoppen dienen telkens wanneer verstek- of afschuininstellingen zijn gewijzigd, te worden vastgezet.

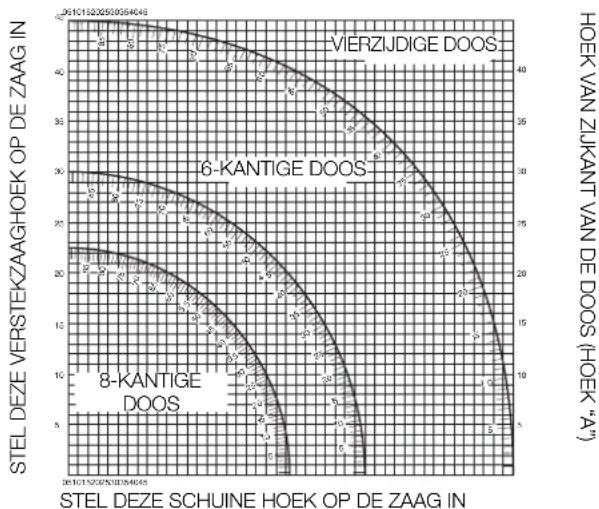

- De onderstaande kaart helpt u bij het selecteren van de juiste afschuin- en verstekinstellingen voor veel voorkomend samengesteld verstekzagen. Om de kaart de gebruiken selecteert u de gewenste hoek "A" (afb. 29) van uw project en zoekt u naar deze hoek op de desbetreffende boog in de kaart. Vanaf dat punt volgt u de kaart recht naar beneden om de juiste afschuinhoek te vinden en recht horizontaal om de juiste verstekhoek te vinden.

• Stel uw zaag in op de voorgeschreven hoeken en test het zagen vooraf een aantal keren uit.
• Oefen het samenvoegen van de gezagen stukken.
• Bijvoorbeeld: om een doos met vier zijdes te maken met uitwendige hoeken van 25° (hoek "A") (afb. 29), gebruikt u de boog aan de rechterbovenzijde. Zoek 25° op de boogschaal. Volg de horizontale snijlijn naar de zijkant om de verstekhoekinstelling op de zaag te vinden (23°). Op identieke wijze volgt u de verticale snijdlijn naar de boven- of onderzijde om de afschuinhoekinstelling voor de zaag te vinden (40°). Probeer altijd het zagen uit op wat afvalhout om de instellingen van de zaag te controleren.

Noniusschaal (afb. 30–32)

Uw zaag is uitgerust met een noniusschaal voor extra precisie. Voor instellingen waarbij deelgraden noodzakelijk zijn (1/4°, 1/2°, 3/4°), kunt u met de noniusschaal op precieze wijze verstekhoeken instellen op de dichtstbijzijnde 1/4° (15 minuten). Volg de onderstaande stappen wanneer u gebruik wilt maken van de noniusschaal. Neem als voorbeeld aan dat de verstekhoek die u nodig hebt 24-1/4° rechts is.

• Zet de verstekzaag uit.
• Stel de verstekhoek in op de door u gewenste dichtstbijzijnde hele graad door het centrale punt van de noniusschaal op gelijke hoogte te brengen met de hele graadwaarde die wordt aangegeven op de verstekschaal, zoals wordt aangegeven in afbeelding 30. Bekijk de afbeelding 31 zorgvuldig: de vertoonde instelling is een rechter verstekhoek van 24°.
• Om de bijkomende 1/4° in te stellen drukt u de verstekarmvergrendeling in en beweegt u de arm voorzichtig naar rechts totdat de 1/4° noniusmarkering op gelijke hoogte is als de dichtstbijzijnde graadmarkering op de verstekschaal. In dit voorbeeld is de dichtstbijzijnde graadmarkering op de verstekschaal toevalligerwijs 25°. Afbeelding 32 toont een instelling van een rechter verstekhoek van 24-1/4°.

- Voor een verstekhoek naar rechts:

• laat de verstekhoek toenemen door de arm zo te bewegen dat deze op gelijke hoogte is met de desbetreffende noniusmarkering met de dichtstbijzijnde markering op de verstekschaal aan de rechterzijde.
• laat de verstekhoek afnemen door de arm zo te bewegen dat deze op gelijke hoogte is met de desbetreffende noniusmarkering met de dichtstbijzijnde markering op de verstekschaal aan de linkerzijde.

• Voor een verstekhoek naar links:

• laat de verstekhoek toenemen door de arm zo te bewegen dat deze op gelijke hoogte is met de desbetreffende noniusmarkering met de dichtstbijzijnde markering op de verstekschaal aan de linkerzijde.
• laat de verstekhoek afnemen door de arm zo te bewegen dat deze op gelijke hoogte is met de desbetreffende noniusmarkering met de dichtstbijzijnde markering op de verstekschaal aan de rechterzijde.

Zagen van basislijstwerk

Het zagen van basislijstwerk wordt gedaan met een afschuinhoek van 45°.

• Probeer altijd eerst het zaagblad zonder stroom voordat u daadwerkelijk begint met zagen.
• Al het zagen gebeurt met de achterzijde van het lijstwerk plat op de zaag.

BINNENHOEK

Linkerzijde

1. Plaats het lijstwerk met de top van het lijstwerk tegen de parallelgeleiding.
2. Bewaar de linkerzijde van wat u hebt gezaagd.

Rechterzijde

1. Plaats het lijstwerk met de bodem van het lijstwerk tegen de parallelgeleiding.
2. Bewaar de linkerzijde van wat u hebt gezaagd.

BUITENHOEK

Linkerzijde

1. Plaats het lijstwerk met de bodem van het lijstwerk tegen de parallelgeleiding.
2. Bewaar de rechterzijde van wat u hebt gezaagd.

Rechterzijde

1. Plaats het lijstwerk met de top van het lijstwerk tegen de parallelgeleiding.
   2 Bewaar de rechterzijde van wat u hebt gezaagd.

Het zagen van kroonlijstwerk

Het zagen van kroonlijstwerk wordt gedaan met behulp van samengesteld verstekzagen. Om optimale precisie te bereiken dient uw zaag van tevoren afgesteld te zijn op hoeken van 31,62° verstek 33,85° schuin. Deze instellingen zijn voor standaard kroonlijstwerk met hoeken van 52° aan de bovenzijde en van 38° aan de onderzijde.

• Test het eerst met behulp van afvalmateriaal voordat u aan het uiteindelijke zagen begint.
• Al het zagen gebeurt met een linkse afschuining en met de achterzijde van het lijstwerk tegen het basisdeel.

BINNENHOEK

Linkerzijde

1. Bovenzijde van het lijstwerk tegen de parallelgeleiding.
2. Verstek rechts.
3. Bewaar de linkerzijde van wat u hebt gezaagd.

Rechterzijde

1. Onderzijde van het lijstwerk tegen de parallelgeleiding.
2. Verstek links.
3. Bewaar de linkerzijde van wat u hebt gezaagd.

BUITENHOEK

Linkerzijde

1. Onderzijde van het lijstwerk tegen de parallelgeleiding.
2. Verstek links.
3. Bewaar de linkerzijde van wat u hebt gezaagd.

Rechterzijde

1. Bovenzijde van het lijstwerk tegen de parallelgeleiding.
2. Verstek rechts.
3. Bewaar de rechterzijde van wat u hebt gezaagd.

Speciale zaagprojecten

- Al het zagen wordt uitgevoerd met het materiaal goed op de tafel en tegen de parallelgeleiding. Zorg ervoor dat het werkstuk goed vastligt.

GEBOGEN MATERIAAL

Wanneer u gebogen materiaal zaagt dan plaatst u dit altijd zoals wordt getoond in afbeelding 34 en nooit zoals wordt getoond in afbeelding 35. Het onjuist plaatsen van het materiaal zal ertoe leiden dat het zaagblad vastloopt vlak voor de zaaghandeling is afgerond.

HET ZAGEN VAN KUNSTSTOF PIJPEN OF ANDERE RONDE MATERIALEN

Kunststof pijpen kunnen op eenvoudige wijze met uw zaag worden gezaagd. Ze worden op identieke wijze als hout gezaagd en worden vastgeklemd of stevig vastgehouden tegen de parallelgeleiding, zodat ze niet wegrollen. Dit is zeer belangrijk wanneer u in een hoek zaagt.

HET ZAGEN VAN GROOT MATERIAAL

Zo nu en dan is een stuk hout te groot en past het niet onder de beschermkap van het blad. U kunt wat extra hoogte verkrijgen door de beschermkap weg te draaien, zoals wordt getoond in afbeelding 36. Vermijd dit zoveel mogelijk, maar indien dit wel noodzakelijk is, zal de zaag op juiste wijze werken en hebt u meer ruimte om te zagen. BIND OF PLAK DE BESCHERMKAP NOOIT VAST EN HOUD DEZE NOOIT OP EEN ANDERE WIJZE OPEN BIJ HET BEDIENEN VAN DEZE ZAAG.

Stofafvoer (afb. 2, 3)

- Breng de stofzak (ff) aan op de stoftuit (n).

WAARSCHUWING! Sluit, wanneer dat maar mogelijk is, een toestel voor stofafzuiging aan dat is ontworpen in overeenstemming met de relevante voorschriften voor stofemissie.

Breng een stofverzamelsysteem aan dat is ontworpen in overeenstemming met de relevante voorschriften. De luchtsnelheid van externe verbonden systemen dient 20 m/s ±2 m/s te zijn. De snelheid dient te worden opgemeten in de verbindingsbuis op het punt waar deze wordt verbonden, waarbij het werktuig wel is verbonden maar niet aan staat.

Vervoer (afb. 4)

Aan de bovenzijde van de zaagam is een draaghendel (a) aangebracht, zodat u de verstekzaag gemakkelijk kunt dragen.

• Duw de arm omlaag en druk op de vergrendelborgpin (o) bij het vervoeren van de zaag.
• Gebruik altijd de draaghendel (a) of de handinkepingen (r), zoals wordt getoond in afbeelding 4, om de zaag te vervoeren.

ONDERHOUD

Uw elektrisch gereedschap van DEWALT is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een permanente goede werking is afhankelijk van goed onderhoud en een regelmatige reiniging van het gereedschap.

CHUWING: Om het risico van letsel te verminderen, moet u de unit uitzetten en de stekker van de machine uit het stopcontact halen vóór de installatie en verwijdering van toebehoren, vóór het aanpassen of veranderen van instellingen of als u reparatie uitvoert. Controleer of de triggerschakelaar in de UIT-positie staat. Een toevallige activering kan verwondingen veroorzaken.

Smering

Dichte, vetgesloten kogellagers worden in de hele machine gebruikt. Deze kogellagers zijn in de fabriek gevuld met voldoende smering voor de hele gebruiksduur van de cirkelzaag.

Reinigen

Controleer vóór gebruik zorgvuldig de bovenste beschemkap van het zaagblad, de beweegbare onderste beschemkap van het zaagblad en ook de stofafzuigbuis om vast te stellen dat zij goed zullen functioneren. Zorg ervoor dat spaanders, stof of een deel van het werkstuk niet kunnen leiden tot blokkering van één van de functies.

Als delen van het werkstuk zijn vastgelopen tussen het zaagblad en de beschermkappen, trek de stekker van het netsnoer van de machine dan uit het stopcontact en volg de instructies die worden gegeven in het hoofdstuk Het zaagblad monteren. Verwijder de vastgelopen gedeelten en monteer het zaagblad opnieuw.

WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing, aangezien vuil zich vaak zichtbaar opstapelt in en rond de ventilatieopeningen. Draag goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicaliën voor het reinigen van de niet-metalen onderdelen van het werktuig. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek alleen bevochtigd met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof.

CHUWING: Reinig, om het risico op letsel te verkleinen, regelmatig de bovenzijde van de tafel.

CHUWING: Reinig, om het risico op letsel te verkleinen, regelmatig het stofverzamelsysteem.

Optionele accessoires

WAARSCHUWING: Omdat hulpstukken, behalve die van DEWALT, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zijn aanbevolen door DEWALT.

Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires.

Milieubescherming

Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid.

Als u op een dag merkt dat uw DEWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden.

Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen.

Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt.

DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparameter die hem voor ons zal inzamelen.

U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke DEWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com.

GARANTIE

DEWALT vertrouwt op de kwaliteit van zijn producten en biedt een uitstekende garantie aan voor professionele gebruikers van het product. Deze garantieverklaring komt in aanvulling op, en beïnvloedt op geen enkele wijze uw contractuele rechten als een professioneel gebruiker of uw wettelijke rechten als een privé, niet-professioneel gebruiker. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE •

Als u niet volkomen tevreden bent over de prestaties van uw DEWALT gereedschap, kunt u dit gewoon binnen 30 dagen terugbrengen, compleet met de originele onderdelen zoals u het aankocht, bij het verkooppunt. U krijgt uw geld volledig vergoed. Het product moet blootgesteld zijn geweest aan redelijke slijtage en u dient een aankoopbewijs te overleggen.

- EEN JAAR GRATIS ONDERHOUDSCONTRACT •

Als u onderhoud aan uw DEWALT gereedschap nodig hebt gedurende de 12 maanden volgend op uw aankoop, wordt dit gratis uitgevoerd door een erkende DEWALT reparateur. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE •

Als uw DEWALT product defect raakt als gevolg van verkeerd materiaal of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;
• Het product is blootgesteld aan redelijke slijtage;
• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;
• U een aankoopbewijs kunt overleggen;
• Het product compleet met alle originele onderdelen wordt geretourneerd.

Als u een schadeclaim wilt indienen, neem dan contact op met uw verkoper of zoek de locatie op van de dichtstbijzijnde erkende DEWALT reparateur in de DEWALT catalogus, of neem contact op met uw DEWALT kantoor via het adres dat in deze handleiding staat vermeld. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.
