MODE D'EMPLOI DW713XPS DEWALT

Français (traduction de la notice d'instructions originale) 47

Vous avez choisi un outil DEWALT. Des années d'expérience, un développement de produits approfondi et une innovation constante font de DEWALT l'un des partenaires les plus fiables pour les utilisateurs d'outils électriques professionnels.

Caractéristiques techniques

DW713/DW713XPS
Tension
Type			2
Puissance du moteur (entrée)		W	1600
Diamètre de la lame		mm	250
Vitesse maximum de la lame	min	-1	5000
Capacité maximum de découpe croisée 90°		mm	162
Capacité maximum d'onglet 45°		mm	114
Profondeur maximum de coupe 90°		mm	90
Profondeur maximum de coupe en bisseau 45°		mm	58
Onglet (pos. maximum)		gauche	50°
droite	50°
Biseau (pos. max.)		gauche	48°
droite	48°
0° onglet
Largeur en résultant au maximum hauteur 90 mm		mm	95
Hauteur en résultant au maximum Largeur 90 mm		mm	41
45° onglet
Largeur en résultant au maximum hauteur 90 mm		mm	67
Hauteur en résultant au maximum largeur 90 mm mm		41
45° biseau
Largeur en résultant au maximum hauteur 61 mm		mm	95
Hauteur en résultant au maximum largeur 161 mm		mm	25
31,62° onglet, 33,85° biseau
Hauteur en résultant au maximum largeur 133 mm		mm	20
Temps de frein automatique de la lame		s	< 10,0
Poids		kg	15*

* DW713XPS avec dispositif d'éclairage DEL

L_FA (pression acoustique)		dB(A)91,0
L_WA (puissance acoustique)	dB(A)	102,0
K_FA (incertitude de la pression acoustique)	dB(A)	3,0
K_WA (incertitude de puissance acoustique)	dB(A)	3,0

Valeurs totales de la vibration (mesure triaxiale) déterminées d'après EN 61029-1, EN 61029-2-9:

Valeur d'émission de vibrations ah
ah=	m/s2	2,6
Incertitude K	m/s2	1,5

Le taux d'émission de vibrations indiqué dans ce feuillet informatif a été mesuré conformément à une méthode d'essai normalisé établie par EN 61029, et peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l'exposition.

AVERTISSEMENT : le taux d'émission de vibrations déclaré correspond aux applications principales de l'outil. Néanmoins, si l'outil est utilisé pour différentes applications ou est mal entretenu, ce taux d'émission de vibrations pourra varier. Ces éléments peuvent augmenter considérablement le niveau d'exposition sur la durée totale de travail.

Toute estimation du degré d'exposition à des vibrations doit également prendre en compte les heures où l'outil est mis hors tension ou lorsqu'il toume sans effectuer aucune tâche. Ces éléments peuvent réduire sensiblement le degré d'exposition sur la durée totale de travail.

Identifier des mesures de sécurité supplémentaires pour protéger l'opérateur contre les effets nocifs des vibrations telles que : maintenance de l'outil et des accessoires, maintenir la température des mains élevée, organisation du travail.

Fusibles

Europe

Outils 230 V

10 ampères, secteur

REMARQUE : Cet appareil est prévu pour le branchement à un système d'alimentation ayant une impédance maximum de système admissible Zmax de 0,30 Ω au point d'interface point (coffret de branchement d'alimentation) de l'alimentation de l'utilisateur.

L'utilisateur doit s'assurer que cet outil électrique est raccordé uniquement à un système d'alimentation qui remplit l'exigence ci-dessus. Si nécessaire, l'utilisateur peut demander à la compagnie d'électricité publique quelle est l'impédance système au point d'interface.

Définitions : consignes de sécurité

Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d'instructions et respecter ces symboles.

DANGER : indique une situation de danger imminent qui, si rien n'est fait pour l'éviter, aura comme conséquences la mort ou des dommages corporels graves.

AVERTISSEMENT : indique une situation de danger potentiel qui, si rien n'est fait pour l'éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves.

ATTENTION : indique une situation de danger potentiel qui, si rien n'est fait pour l'éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres.

AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

Indique des risques de décharges électriques.

Indique des risques d'incendie.

Certificat de conformité CE

DIRECTIVES MACHINES

DW713/DW713XPS

DEWALT certifie que les produits décrits dans le paragraphe « Fiche technique » sont conformes aux normes : 2006/42/EC, EN 61029-1, EN 61029-2-9

Ces produits sont également conformes aux normes 2004/108/EC. Pour plus d'informations, veuillez contacter DEWALT à l'adresse suivante ou vous reporter au dos de cette notice d'instructions.

Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT.

H. Jopsmann

Horst Grossmann

Vice Président de l'Ingénierie et du développement produit DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne

29.12.2009

Consignes de sécurité

AVERTISSEMENT ! Lors de l'utilisation d'outils électriques, des précautions de sécurité simples doivent toujours être respectées afin de réduire le risque d'incendie, de choc électrique et de blessures corporelles, dont les suivantes.

Lisez toutes les instructions avant de tenter de faire fonctionner ce produit et conservez ces instructions.

CONSERVEZ CE MANUEL POUR VOUS Y REPORTER ULTÉRIEUREMENT

Instructions générales de sécurité

1. Maintenez la zone de travail propre.

Les zones et les établis encombrés favorisent les accidents.

1. Inspectez l'environnement de la zone de travail.

Ne pas exposer l'outil à la pluie. Ne pas utiliser l'outil dans des conditions humides. Éclairez convenablement la zone de travail (250 à 300 lux). Ne pas utiliser l'outil en cas de risque d'incendie ou d'explosion, c'est-à-dire en présence de liquides et de gaz inflammables.

1. Se protéger contre les chocs électriques.

Évitez tout contact corporel avec des surfaces reliées à la terre (par exemple, tuyaux, radiateurs, autocuiseurs et réfrigérateurs). Lors de l'utilisation de l'outil dans des conditions extrêmes (c'est-à-dire, une forte humidité, en cas de production de copeaux de métaux, etc.) la sécurité électrique peut être améliorée en insérant un transformateur isolant ou un coupe-circuit contre les fuites à la terre.

1. Maintenez les autres à distance.

Ne laissez pas les personnes, en particulier les enfants, ne participant pas aux travaux toucher l'outil ou le cordon électrique et maintenez-les à distance de la zone de travail.

1. Rangez les outils non utilisés.

Rangez les outils dans un endroit sec et fermé, hors de portée des enfants, lorsque vous ne les utilisez pas.

1. Ne forcez pas l'outil.

Il fonctionnera mieux et avec plus de sécurité à la tension pour laquelle il a été conçu.

1. Utilisez l'outil approprié.

Ne forcez pas les petits outils à réaliser des actions prévues pour des outils très résistants. N'utilisez pas des outils à des fins pour lesquelles ils n'ont pas été conçus, par exemple, n'utilisez pas de scies circulaires pour découper des troncs d'arbres ou des bûches.

1. Portez des vêtements adéquats.

Ne portez pas de vêtements amples ou de bijoux, ils peuvent se prendre dans les pièces mobiles. Des chaussures antidérapantes sont recommandées en cas de travail à l'extérieur. Portez une protection pour recouvrir les cheveux longs.

1. Utilisez des équipements de protection.

Portez toujours des lunettes de sécurité. Utilisez un écran facial ou un masque anti-poussière si le travail effectué crée de la poussière ou des particules volantes. Si ces particules peuvent être chaudes, portez également un tablier résistant à la chaleur. Portez à tout moment une protection auditive. Portez à tout moment un casque de sécurité.

1. Raccordez les équipements d'aspiration de la poussière.

Si des accessoires sont fournis pour raccorder des dispositifs d'aspiration et de collecte de la poussière, vérifiez s'ils sont bien raccordés et bien utilisés.

1. Ne maltraitez pas le cordon d'alimentation.

Ne tirez jamais sur le cordon pour débrancher l'outil. Tenez le cordon à l'écart des sources de chaleur, de l'huile et des bords tranchants. N'utilisez jamais le cordon pour transporter l'outil.

1. Sécurisez le travail.

Si possible, utilisez des pinces ou un étau pour maintenir le travail. Ceci est plus sûr que d'utiliser vos mains et les libère pour actionner l'outil.

1. Ne vous penchez pas trop loin.

Maintenez constamment votre équilibre.

1. Entretenez vos outils avec soin.

Aguisez les outils coupants et nettoyez-les pour obtenir des performances plus sûres et optimisées. Respectez les instructions de lubrification et de remplacement des accessoires. Inspectez régulièrement les outils, en cas d'endommagement, faites-les réparer par un centre de réparation agréé. Maintenez les poignées et les interrupteurs secs, propres et exempts d'huile et de graisse.

1. Débranchez les outils.

Après l'utilisation, avant l'entretien et en cas de remplacement des accessoires tels que les lames, mèches et fraises, débranchez les outils de l'alimentation électrique.

1. Enlevez les clés de réglages et les clés.

Habituez-vous à vérifier que les clés de réglage et les clés sont bien retirées de l'outil avant de l'actionner.

1. Évitez tout démarrage intempestif.

Ne portez pas l'outil avec un doigt sur l'interrupteur. Assurez-vous que l'outil est en position « off » avant de le brancher.

1. Utilisez des cordons électriques extérieurs.

Avant utilisation, inspectez le cordon d'alimentation et remplacez-le s'il est endommagé. En cas d'utilisation de l'outil à l'extérieur, n'utilisez que des cordons électriques prévus pour l'extérieur et portant un marquage correspondant.

1. Restez alerte.

Faites attention à ce que vous faites. Utilisez votre bon sens. N'utilisez pas l'outil si vous êtes fatigué ou sous l'influence de drogue ou d'alcool.

1. Vérifiez la présence de pièces endommagées.

Avant utilisation, vérifiez soigneusement l'outil et le câble principal pour vérifier qu'il va fonctionner correctement et effectuer les fonctions pour lesquelles il a été conçu. Vérifiez l'alignement des pièces mobiles, le grippage des pièces mobiles, la rupture de pièces, le montage et tout autre état pouvant avoir une incidence sur son fonctionnement. Une protection ou toute autre partie endommagée doit être convenablement réparée ou remplacée par un centre d'entretien agréé, sauf indication contraire dans ce manuel. Faites remplacer les interrupteurs défectueux dans un centre d'entretien agréé. N'utilisez pas l'outil s'il est impossible de l'allumer ou de l'éteindre avec l'interrupteur. N'essayez jamais de le réparer vous-même.

AVERTISSEMENT ! L'utilisation de tout accessoire ou équipement et la réalisation de toute opération différente de celles qui sont recommandées dans ce manuel d'instruction avec cet outil peuvent entraîner un risque de blessure corporelle.

1. Faites réparer l'outil par une personne qualifiée.

Cet outil électrique est conforme aux règles de sécurité applicables. Les réparations ne doivent être effectuées que par des personnes qualifiées utilisant des pièces détachées d'origine ; dans le cas contraire, l'utilisateur peut courir un grave danger.

Règles de sécurité additionnelles pour les scies à onglets

• L'appareil est fourni avec un cordon électrique à configuration particulière qui ne peut être remplacé que par le fabricant ou son agent agréé.
• Ne pas utiliser la scie pour couper tout matériau différent de ceux qui sont recommandés par le fabricant.
• Ne pas faire fonctionner la machine sans les protections en place, si les protections ne fonctionnent pas ou sont mal entretenues.
• Assurez-vous que le bras est bien fixé en cas de découpes en biseau.
• Nettoyez l'aire de travail autour de l'appareil ; enlevez tous les matériaux qui se sont détachés, tels que les copeaux et rognures de bois.
• Utilisez des lames de scie bien aiguisées. Respectez la vitesse maximum inscrite sur la lame de scie.

• Assurez-vous que tous les boutons de verrouillage et poignées de verrouillage sont bien serrés avant de commencer toute opération.

• Ne posez jamais la main sur l'aire de la lame lorsque la scie est raccordée à l'alimentation électrique.

• Ne tentez jamais d'arrêter rapidement une machine en mouvement en coinçant la lame de l'outil ou par tout autre moyen ; des accidents graves pourraient survenir.
• Avant d'utiliser tout accessoire, consultez le manuel d'instructions. Toute utilisation impropre d'un accessoire peut entraîner des dégâts matériels.
• Utilisez un support ou portez des gants lorsque vous manipulez une lame de scie.
• Assurez-vous que la lame de scie est bien montée avant l'utilisation.
• Assurez-vous que les lames tournent dans la direction appropriée.
• N'utilisez pas de lames d'un diamètre plus petit ou plus grand que celui qui est recommandé. Reportez-vous aux données techniques pour obtenir la nomenclature des lames. N'utilisez que les lames spécifiées dans ce mode d'emploi, en conformité avec EN 847-1.
• Pensez à utiliser des lames conçues pour réduire les bruits.
• Ne pas utiliser de lames HSS.
• Ne pas utiliser de lames de scie fendues ou endommagées.
• Ne pas utiliser de disques abrasifs ou diamantés.
• Ne jamais utiliser votre scie sans la plaquette amovible.
• Relevez la lame de la plaquette amovible dans la pièce de fabrication avant de relâcher l'interrupteur.
• Ne jamais caler quoi que ce soit contre le ventilateur pour tenir l'arbre du moteur.
• La protection de la lame de votre scie va se relever automatiquement lorsque le bras est abaissé ; elle va abaisser la lame lorsque l'on pousse sur le levier de débrayage de tête (cc).
• Ne jamais relever la protection de la lame manuellement avant d'éteindre la scie. Il est possible de relever la protection manuellement lors de l'installation ou du retrait de lames de scie ou pour inspecter la scie.
• Vérifiez régulièrement que les encoches d'aération du moteur sont exemptes de copeaux.
• Remplacer l'insert lorsqu'il est usé. Se reporter à la liste des pièces de rechange incluse.
• Débranchez la machine du secteur avant de procéder à tout travail d'entretien ou lors du remplacement de la lame.
• Ne jamais procéder à aucun travail de nettoyage ou d'entretien lorsque la machine fonctionne et que la tête n'est pas au repos.
• Si possible, montez toujours la machine sur un établi.
• Si vous utilisez un laser pour indiquer la ligne de découpe, assurez-vous que le laser appartient à la classe 2 conformément à EN 60825-1. Ne remplacez pas une diode laser par une diode d'un autre type. En cas d'endommagement, faites réparer le laser par un agent de réparation agréé.
• La section avant de la protection est équipée de fentes pour une meilleure visibilité lors de la découpe. Bien que les fentes réduisent largement les débris volants, ce sont des ouvertures dans la protection, et des lunettes de sécurité doivent toujours être portées lorsque l'on procède à une observation au travers des fentes.
• Raccordez la scie à un dispositif de collecte de poussière en cas de sciage de bois. Tenez toujours compte des facteurs qui influencent l'exposition à la poussière tels que les suivants :
  — le type de matériel à usiner (les panneaux d'aggloméré produisent plus de poussière que le bois) ;
  -- l'aiguisage de la lame de scie ;
  -- le réglage correct de la lame de scie.
  -- extracteur de poussière avec une vitesse de l'air inférieure à 20 m/s
  Vérifiez que l'extraction locale ainsi que les hottes, les séparateurs et les conduits d'éjection sont bien réglés.

• Veuillez faire attention aux facteurs suivants favorisant l'exposition au bruit :
  -- utilisez des lames de scie conçues pour réduire le bruit ;
  -- n'utilisez que des lames de scie bien aiguisées ;

• Procédez à un entretien régulier de la machine ;

• Les défauts de la machine, y compris ceux des protections ou de la lame de scie, doivent être signalés dès leur découverte ;
• Prévoyez un éclairage localisé ou général approprié ;
• Assurez-vous que l'opérateur est bien formé à l'utilisation, au réglage et à l'opération de la machine ;
• Assurez-vous que toutes les entretoises et les bagues d'axe sont adaptées au but indiqué dans ce manuel.
• Evitez de retirer toute rognure de bois ou autre parties de la pièce de la zone de coupe lorsque la machine fonctionne et que la tête de la scie n'est pas en position de repos
• Ne coupez jamais de pièces inférieures à 30 mm.
• Sans support additionnel, la machine est conçue pour accepter une taille de pièce maximum de :
• Hauteur 90 mm x largeur 90 mm x longueur 500 mm
• Les pièces plus longues doivent être soutenues par une table additionnelle adaptée, par ex. DE7080. Serrez toujours solidement les pièces.
• En cas d'accident ou de panne de la machine, arrêtez immédiatement la machine et débranchez-la de la source d'alimentation.
• Signalez la panne et notez la machine dans un formulaire approprié pour éviter que d'autres personnes n'utilisent la machine défectueuse.
• Lorsque la lame de la scie est coincée en raison d'une force d'avance anormale pendant la coupe, arrêtez la machine et débranchez-la de l'alimentation. Retirez la pièce et assurez-vous que la lame de scie tourne librement. Mettez la machine sous tension et commencez une nouvelle opération de coupe avec une force d'avance réduite.
• Ne coupez jamais d'alliages légers, notamment en magnésium.
• Lorsque la situation le permet, montez la machine sur un établi en utilisant des boulons de 8 mm de diamètre et de 80 mm de long.

Risques résiduels

Les risques suivants sont inhérents à l'utilisation d'une scie :

- blessures provoquées par le contact avec des pièces rotatives.

En dépit de l'application des réglementations de sécurité en vigueur et de la mise en place de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s'agit de :

• Dégradation de l'acuité auditive.
• Risque d'accidents provoqués par les pièces exposées de la lame de scie rotative.
• Risque de blessure lors du remplacement de la lame.
• Risque d'écrasement des doigts lors de l'ouverture des protections
• Dangers pour la santé provoqués par l'inhalation de poussière émanant du sciage du bois, en particulier le chêne, le hêtre et les panneaux de fibre à densité moyenne.

Les facteurs suivants augmentent le risque de problèmes respiratoires :

- Extracteur de poussière non raccordé lorsque vous sciez du bois

- Extraction de poussière insuffisante causée par des filtres d'évacuation sales

Étiquettes sur l'appareil

On trouve les diagrammes suivants sur l'outil :

Lire la notice d'instructions avant toute utilisation.

Porter un dispositif de protection auditive.

Porter un dispositif de protection oculaire.

Point de transport

Tenez les mains éloignées de la lame.

FRANÇAIS

EMPLACEMENT DE LA DATE CODÉE DE FABRICATION (FIG. 1)

La date codée de fabrication (u), qui comprend aussi l'année de fabrication, est imprimée sur le boîtier.

Exemple :

2010 XX XX

Année de fabrication

Contenu de l'emballage

L'emballage contient :

1 Scie à onglets
1 Clé de lame stockée dans une poche de clé
1 Lame
1 Sac à poussière
1 Dispositif d'éclairage DEL (DW713XPS)
1 Manuel d'instruction
1 Dessin éclaté

• Vénifiez que l'outil, les pièces ou les accessoires n'ont pas été endommagés lors du transport.
• Prenez le temps de lire et de comprendre dans son intégralité ce manuel avant d'utiliser l'outil.

Description (fi g. 1, 2)

AVERTISSEMENT : ne jamais modifier l'outil électrique ni aucun de ses composants. Il y a risques de dommages corporels ou matériels

a. Levier de fonctionnement
b. Protection inférieure
c. Côté droit, guide
d. Table
e. Levier de verrouillage de l'onglet
f. Échelle de l'onglet
g. Base
h. Orifices du kit de rallonge

i. Clé

j. Orifices de montage sur établi

k. Bouton de verrouillage du guide

I. Interrupteur Marche/Arrêt

m. Poignée de transport
n. Goulotte à poussière
o. Goupille de verrouillage inférieure
p. Bouton de verrouillage du biseau
q. Échelle du biseau

r. Empreinte de la main

s. Plaquette amovible

t. Encliquetage de l'onglet

u. Code de date

v. Côté gauche, guide

w. Logement du moteur

x. Blocage de la broche

y. Orifice pour le cadenas

z. Arrêt de la position d'angle

aa. Arrêt du réglage de la position du biseau

ob. Arrêt du réglage de la position verticale

cc. Levier de verrouillage de la tête

dd. Protection inférieure arrière

ee. Protection supérieure

Accessoires en option (fig. 3)

ff. Sac à poussière

gg. Fixation

hh. Dispositif d'éclairage DEL

ii. Arrêt de longueur
jj. Support de travail

UTILISATION PRÉVUE

Votre scie à onglet DEWALT DW713 a été conçue pour une découpe professionnelle du bois, des produits du bois et des plastiques. Elle va vous permettre de réaliser des opérations de découpe croisée, en biseau et des coupes d'onglet facilement, avec précision et en toute sécurité.

Cet appareil est conçu pour l'utilisation avec une lame au carbure de 216 mm de diamètre nominal.

NE PAS les utiliser en milieu humide ou en présence de gaz ou de liquides inflammables.

Ces scies à onglet sont des outils électriques professionnels.

NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

AVERTISSEMENT ! N'utilisez pas la machine pour d'autres applications que celles prévues.

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension du secteur correspond bien à la tension indiquée sur la plaque signalétique.

Votre outil DEWALT à double isolation est conforme à la norme EN 61029 ; un branchement à la terre n'est donc pas nécessaire.

Si le cordon fourni est endommagé, le remplacer par un cordon spécialement conçu à cet effet, et disponible auprès du service après-vente DEWALT.

Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

(Conducteur de terre) - outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Utilisation d'une rallonge

Si une rallonge s'avère nécessaire, utiliser une rallonge à trois fils homologuée et compatible avec la tension nominale de cet outil (se reporter à la section Fiche technique).

La taille minimum du conducteur est de 1,5 mm².

MONTAGE

AVERTISSEMENT : pour réduire tout risque de dommages corporels, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou de retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

Déballage (fi g. 1, 2, 4)

1. Retirez la scie de l'emballage avec précaution au moyen de la poignée de transport (m).
2. Appuyez sur le levier (a) et tirez sur la goupille de verrouillage (o), comme indiqué.
3. Relâchez doucement la pression vers le bas et laissez le bras se relever jusqu'à sa hauteur maximum.

Des orifi ces de montage (fi g. 5)

1. Les trous (j) sont pratiqués dans les quatre pieds, dans le but de faciliter la pose sur établi. Deux dimensions différentes de trous permettent l'emploi de vis de dimensions différentes. Optez pour une des deux dimensions proposées ; l'emploi des deux est superflu. Des boulons de 8 mm de diamètre et 80 mm de long sont conseillés. Fixez toujours fermement la scie pour éviter tout mouvement. Pour faciliter son transport, l'outil peut être fixé sur une planche en contre-plaqué de 12,5 mm ou plus, que l'on peut aisément monter sur le lieu de travail ou transporter en différents lieux

2. Lorsque vous montez votre scie sur une pièce de contreplaqué, assurez-vous que les vis de montage ne dépassent pas de la partie inférieure du bois. Le contreplaqué doit reposer parfaitement sur le support de travail. Lorsque vous fixez la scie sur toute surface de travail, procédez à la fixation uniquement au moyen des collets de fixation dans lesquels les orifices des vis de montage sont situés. Une fixation sur tout autre point va perturber le fonctionnement de la scie.

3. Pour prévenir un grippage et l'imprécision, assurez-vous que la surface de montage n'est pas gauche ou irrégulière. Si la scie est en déséquilibre sur la surface, placez une fine pièce de tissu sous un pied de la scie jusqu'à ce que la scie soit solidement installée sur la surface de montage.

Remplacement de la lame (fi g. 6, 7, 8, 9)

AVERTISSEMENT : pour réduire tout risque de dommages corporels, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou de retirer tout accessoire, avant tout réglage ou changement

de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

• N'appuyez jamais sur le bouton de verrouillage de l'axe alors que la lame est sous tension ou fonctionne en roue libre.
• Ne découpez pas d'alliages légers et de métaux ferreux (contenant du fer ou de l'acier) ou des produits de maçonnerie ou en ciment avec cette scie à onglets.

• Appuyez sur le levier de déverrouillage de la tête (cc) pour relâcher le carter de protection (b) et levez celui-ci aussi haut que possible.

• Avec la protection inférieure maintenue en position relevée, appuyez sur le bouton de verrouillage de l'axe (x) avec une main, puis au moyen de la clé de lame fournie (i) dans votre autre main, desserrez la vis de verrouillage de lame filetée gauche (nn) en la tournant dans le sens des aiguilles d'une montre.

AVERTISSEMENT ! Pour verrouiller l'axe, appuyer sur le bouton comme illustré et faire tourner manuellement l'axe jusqu'à ce que le verrouillage s'engage.

Continuer à exercer une pression sur le bouton de verrouillage pour éviter que l'axe ne pivote.

1. Déposer la vis de verrouillage de lame (nn) et le flasque (pp).
2. Installez la lame (oo) sur l'adaptateur de lame (qq) placé directement contre la bague intermédiaire interne (rr), en vous assurant que les dents sur les bords inférieurs de la lame sont orientées vers l'arrière de la scie (côté opposé à l'opérateur).
3. Replacer le flasque (pp).
4. Serrez la vis de verrouillage de lame (nn), dans le sens inverse des aiguilles d'une montre, tout en tenant le système de verrouillage d'axe de votre autre main.

AVERTISSEMENT ! Notez que la lame de la scie doit être remplacée uniquement selon la procédure décrite. N'utilisez que les lames de scies spécifiées dans la fiche technique (le modèle DT4323 est conseillé)

Réglages

AVERTISSEMENT : pour réduire tout risque de dommages corporels, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou de retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

Votre scie à onglets a été réglée avec précision en usine. Si un nouveau réglage est nécessaire à cause de l'expédition et de la manipulation ou pour toute autre raison, suivez les instructions ci-dessous pour régler votre scie. Une fois les réglages effectués, ils devraient rester précis.

VÉRIFICATION ET RÉGLAGE DE L'ÉCHELLE D'ONGLET (FIG. 10, 11)

1. Relâchez le levier de verrouillage de l'onglet (e) et faites pivoter le bras de l'onglet jusqu'à ce que le cliquet le localise à la position d'onglet O°. Ne pas verrouiller le levier de verrouillage de l'onglet (e).

2. Abaissez la tête jusqu'à ce que la lame pénètre dans la plaquette amovible (s).

3. Placez une équerre (tt) contre le côté gauche du guide (v) et la lame (oo) (fig. 10).

AVERTISSEMENT : Ne touchez jamais les extrémités des dents de la lame avec l'équerre.

Si un réglage est nécessaire, procédez comme suit :

1. Desserrez les trois vis (ss) et déplacez l'assemblage échelle/onglet vers la gauche ou la droite jusqu'à ce que la lame soit perpendiculaire au guide, tel que mesuré avec l'équerre.
2. Resserrez les trois vis (ss) Ne tenez pas compte de la valeur de l'indicateur de l'onglet pour le moment

RÉGLAGE DE L'INDICATEUR DE L'ONGLET (FIG. 10-12)

1. Relâchez le levier de verrouillage de l'onglet (e) et appuyez sur la détente de l'onglet (t) pour libérer le bras de l'onglet (a1).
2. Déplacez le bras de l'onglet pour régler l'indicateur de l'onglet (uu) sur la position zéro, tel que représenté à la figure 12.
3. Lorsque le levier de l'onglet est libre, encliquetez l'onglet en place en faisant pivoter le bras de l'onglet au delà de zéro.
4. Observez l'indicateur (uu) et l'échelle de l'onglet (f). Si l'indicateur n'indique pas exactement zéro, desserrez la vis (a2), déplacez l'indicateur sur la position 0° et serrez la vis.

RÉGLAGE DE LA TIGE DU VERROU DE L'ONGLET (FIG. 22)

Si la base de la scie ne peut être déplacée alors que le levier de l'onglet (e) est verrouillé, la tige du verrou de l'onglet doit être réglée.

1. Déverrouillez le levier du verrou de l'onglet (e).
2. Placez le levier du verrou de l'onglet (e) en position relevée.
3. Au moyen d'une clé hexagonale, desserrez la vis de réglage (v v) sur l'axe d'articulation. REMARQUE : certains modèles ne sont pas équipés de cette vis de réglage, passez alors à l'étape 4.
4. Réglez la tige du verrou de l'onglet de 45° dans le sens des aiguilles d'une montre pour augmenter la puissance du verrou.
5. Vérifiez que la table ne se déplace pas lorsque le levier (e) est bloqué dans un angle quelconque (non préréglé).
6. Serrez la vis de réglage (v v).

VÉRIFICATION ET RÉGLAGE DE LA LAME SUR LA TABLE (FIG. 13–18)

1. Desserrez la poignée de la goupille du biseau (p).
2. Appuyez sur le bras de l'onglet vers la droite pour vérifier qu'il se trouve à la verticale intégrale de l'arrêt en position d'angle (z) situé en face de l'arrêt de réglage de la position verticale (bb) et serrez la poignée de la goupille de biseau.
3. Abaissez la tête jusqu'à ce que la lame pénètre dans la plaquette amovible (s).
4. Placez une équerre (tt) sur la table contre la lame (oo) (fig. 15).

AVERTISSEMENT : ne touchez pas les extrémités des dents de la lame avec l'équerre.

Si un réglage est nécessaire, procédez comme suit :

1. Desserrez le contre écrou (ww) de quelques tours, et, tout en vous assurant que la vis d'arrêt (bb) est soliderment en contact avec l'arrêt de position d'angle (z), tournez la vis d'arrêt de réglage de position verticale (bb) vers l'intérieur ou l'extérieur jusqu'à ce que la lame soit positionnée à 90° par rapport à la table tel que mesuré avec l'équerre.
2. Serrez fermement le contre-écrou (ww) tout en maintenant en place la vis d'arrêt (bb).
3. Si l'indicateur du biseau (xx) n'indique pas zéro sur l'échelle du biseau (q), desserrez la vis (yy) qui fixe l'indicateur et déplacez l'indicateur autant que nécessaire.

RÉGLAGE DU GUIDE (FIG. 19)

La partie supérieure du guide peut être réglée pour fournir un espace permettant à la scie de réaliser un biseau à 48° vers la gauche et la droite.

Pour régler le guide gauche (v) :

1. Desserrez le bouton plastique (k) et faites coulisser le guide vers la gauche.

FRANÇAIS

1. Procédez à un essai à vide avec la scie en position éteinte et vérifiez l'espace dégagé. Réglez le guide pour qu'il se place aussi près que possible de la lame pour fournir un support maximum à la pièce de travail, sans interférer avec les mouvements du bras vers le haut et le bas.

2. Serrez bien le bouton.

AVERTISSEMENT : les rainures de guidage (zz) peuvent être obturées par les sciures. Utilisez un bâton ou de l'air à basse pression pour nettoyer les rainures de guidage.

VÉRIFICATION ET RÉGLAGE DE L'ANGLE DE BISEAU (FIG. 19, 20)

1. Desserrez le bouton de verrouillage du guide gauche (k) et faites coulissez la partie supérieure du guide droit vers la gauche, au maximum.
2. Desserrez la poignée de la goupille du biseau (p) et déplacez le bras de la scie vers la gauche jusqu'à ce que la position d'arrêt d'angle (z) repose sur l'arrêt de réglage de la position du biseau (aa). C'est la position du biseau à 45°.

Si un réglage est nécessaire, procédez comme suit :

1. Desserrez le contre-écrou (ww) de quelques tours et toumez la vis d'arrêt de réglage de position de biseau (aa) vers l'intérieur ou l'extérieur jusqu'à ce que l'indicateur (xx) indique 45° par rapport à l'arrêt de position d'angle (z) reposant sur l'arrêt de réglage de position du biseau.

2. Serrez bien le contre-écrou (ww) tout en maintenant la vis d'arrêt (aa) immobile.

3. Pour obtenir un biseau droit à 3° ou un biseau gauche à 48°, les deux vis d'arrêt de réglage doivent être réglées pour permettre un mouvement de bras identique.

ACTIONNEMENT DE LA PROTECTION ET VISIBILITÉ

La protection de la lame sur votre scie a été conçue pour se relever automatiquement lorsque le bras est abaissé et pour s'abaisser sur la lame lorsque le bras est relevé.

Il est possible de relever la protection manuellement lors de l'installation ou du retrait de lames de scie ou pour inspecter la scie. NE JAMAIS RELEVER MANUELLEMENT LA PROTECTION DE LA LAME SI LA SCIE N'EST PAS ÉTEINTE.

REMARQUE : Certaines découpes particulières vont nécessiter que vous releviez manuellement la protection. Se reporter à la section sur la découpe des moulures de base jusqu'à une hauteur de 88,9 mm

La section avant de la protection est équipée de fentes pour une meilleure visibilité lors de la découpe. Bien que les fentes réduisent largement les débris volants, ce sont des ouvertures dans la protection, et des lunettes de sécurité doivent toujours être portées lorsque l'on procède à une observation au travers des fentes.

FREIN AUTOMATIQUE ÉLECTRIQUE

Votre scie est équipée d'un frein automatique électrique de lame qui arrête la lame de scie au bout de 5 secondes après le déclenchement de la gâchette. Ceci ne peut être réglé.

À certaines occasions, un retard de l'engagement du frein peut survenir après le déclenchement de la gâchette. Dans de rares occasions, le frein peut ne pas s'enclencher du tout et la lame tourner en roue libre jusqu'à son arrêt complet.

Si un retard ou des « à coups » se produisent, éteignez et allumez la scie 4 ou 5 fois. Si cela persiste, vous devez faire réparer la scie dans un centre de réparation agréé DEWALT.

Assurez-vous toujours que la lame s'est arrêtée avant de l'enlever de la plaquette amovible. Le frein ne remplace pas les protections ou vos propres vérifications pour votre sécurité ; portez une attention élevée à la scie.

FONCTIONNEMENT

Instructions d'utilisation

AVERTISSEMENT : respectez toujours les consignes de sécurité et les règlements en vigueur.

SSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et débrancher l'outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.

Assurez-vous que la machine est placée de manière à favoriser une position ergonomique en termes de hauteur de table et de stabilité. L'emplacement de la machine doit être choisi afin que l'opérateur possède une bonne vue d'ensemble et suffisamment d'espace libre autour de la machine pour permettre la manipulation de la pièce sans restrictions.

Pour réduire les effets de vibration, assurez-vous que la température ambiante n'est pas trop froide, que la machine et l'accessoire sont bien entretenus et que la taille de la pièce est adaptée à cette machine.

Avant le fonctionnement

• Installez la lame de scie appropriée. N'utilisez pas des lames usagées. La vitesse de rotation maximum de l'outil ne doit pas dépasser celle de la lame de scie.
• Ne tentez pas de découper des pièces excessivement petites.
• Laissez la lame couper librement. Ne forcez pas.
• Laissez le moteur atteindre sa pleine vitesse avant de découper.
• Assurez-vous que tous les boutons de verrouillage et poignées de pinces sont bien serrés.
• Immobilisez la pièce travaillée.
• Bien que cette scie coupe du bois et de nombreux métaux non ferreux, ces instructions de fonctionnement ne concement que la découpe du bois. Des instructions identiques s'appliquent aux autres matériels. Ne pas découper des matériaux ferreux (fer et acier) ou de la maçonnerie avec cette scie ! Ne pas utiliser de disques abrasifs !
• Assurez-vous de bien utiliser la plaquette amovible. Ne pas utiliser la machine si l'entaille est d'une largeur supérieure à 10 mm.

Allumer et éteindre l'outil (fi g. 21)

Un orifice (y) est prévu dans l'interrupteur on/off (l) pour l'insertion d'un cadenas permettant de verrouiller l'outil.

1. Pour mettre l'outil en marche, appuyez sur l'interrupteur marche/arrêt (I).
2. Pour arrêter l'outil, relâchez l'interrupteur.

Position du corps et des mains

Un bon positionnement de votre corps et de vos mains pendant l'utilisation de la scie à onglets va faciliter la découpe, la rendre plus précise et sûre.

• Ne placez jamais vos mains près de l'aire de coupe.
• Ne placez pas vos mains à moins de 15 cm de distance de la lame.
• Maintenez fermement la pièce à travailler sur la table et le guide lorsque vous découpez. Maintenez vos mains en position jusqu'à ce que l'interrupteur ait été enclenché et que la lame soit en arrêt complet.
• Procédez toujours à des essais à vide (sans raccordement à l'électricité) avant les découpes de finition afin de pouvoir vérifier le trajet de la lame.
• Ne pas croiser vos mains.
• Soyez bien stable sur le sol et restez en équilibre.
• Lorsque vous déplacez le bras de scie vers la gauche et la droite, suivez le mouvement et tenez-vous légèrement sur le côté de la lame de scie.
• Regardez dans les fentes de la protection lorsque vous suivez une ligne marquée au stylo.

DÉCOUPES DE BASE

Découpe croisée droite verticale (fi g. 1, 2, 23)

REMARQUE : utilisez toujours des lames de scie de 250 mm avec des orifices d'arbre de 30 mm pour obtenir les capacités de découpe souhaitées.

1. Relâchez le levier de verrouillage de l'onglet (e) et appuyez sur l'encliquetage de l'onglet (t) pour relâcher le bras de l'onglet.
2. Engagez le verrou de l'onglet sur la position 0° et serrez le verrou de l'onglet.

3. Placez le bois à découper contre le guide (c,v).

4. Prenez la poignée d'actionnement (a) et appuyez sur le levier de débrayage du verrou de tête (cc) pour libérer la tête.

5. Appuyez sur la gâchette (I) pour démarrer le moteur
6. Appuyez sur la tête pour permettre à la lame de découper le bois et de pénétrer la plaquette amovible en plastique (s).
7. Une fois la découpe achevée, relâchez l'interrupteur et attendez l'arrêt complet de la lame avant de faire revenir la tête en position supérieure de repos.

Découpe croisée onglet vertical (fi g. 1, 2, 24)

1. Desserrez le levier de verrou de l'onglet (e) et appuyez sur l'encliquetage de l'onglet (l). Déplacez la tête vers la gauche ou la droite vers l'angle souhaité.
2. L'encliquetage de l'onglet va se situer automatiquement sur 10°, 15°, 22,5°, 31,62° et 45°. Si un angle intermédiaire ou de 50° est nécessaire, tenez fermement la tête et verrouillez en serrant le levier de verrouillage de l'onglet.
3. Assurez-vous que le levier de verrouillage de l'onglet est bien serré avant de découper.
4. Continuez comme pour une découpe croisée droite verticale.

AVERTISSEMENT : lors de la coupe d'onglet d'une extrémité d'une pièce de bois avec une petite chute, placez le bois pour vous assurer que la chute se trouve sur le côté de la lame avec l'angle le plus important vers le guide, c'est-à-dire, onglet gauche, chute vers la droite- onglet droit - chute vers la gauche.

Découpes en biseau (fi g. 1, 2, 25)

Les angles de biseau peuvent être réglés de 3° droite à 48° gauche et peuvent être découpés avec le bras de l'onglet réglé entre zéro et une position maximum de 45° de l'onglet droite ou gauche.

1. Desserrez le bouton de verrouillage du guide du côté gauche (k) et faites coulisser la partie supérieure du guide côté gauche (v) vers la gauche au maximum. Desserrez la poignée de verrouillage du biseau (p) et réglez le biseau comme vous le souhaitez.
2. Serrez fermement la poignée de verrouillage du biseau (p).
3. Continuez comme pour une découpe croisée droite verticale.

Qualité des découpes

La propreté d'une découpe dépend d'un grand nombre de variables, par exemple, du matériau découpé. Si l'on souhaite des coupes propres pour les moulures ou autres travaux de précision, une lame aiguisée (60 dents carbure) et un taux de découpe plus faible inégal vont produire les résultats souhaités.

AVERTISSEMENT : assurez-vous que le matériau ne se déplace pas lors de la découpe ; immobilisez-le à l'aide de fixations. Laissez toujours la lame atteindre l'arrêt complet avant de relever le bras. Si de petites fibres de bois s'échappent à l'arrière de la pièce à travailler, collez une pièce de ruban de masquage sur le bois, là où la découpe va être réalisée. Sciez au travers du ruban et enlevez le ruban avec précaution une fois l'opération achevée.

Immobilisation de la pièce à travailler (fi g. 3)

1. Dès que possible, fixez le bois à la scie.
2. Pour de meilleurs résultats, utilisez la fixation (gg) conçue pour une utilisation avec votre scie. Fixez la pièce à travailler sur le guide dans la mesure du possible. Vous pouvez fixer sur l'un ou l'autre des côtés de la lame de scie, souvenez-vous de placer votre fixation contre une surface de guidage solide et plate.

AVERTISSEMENT : Utilisez toujours une pince pour matériaux lors de la découpe des métaux non-ferreux.

Support pour les pièces longues (fi g. 3)

1. Toujours soutenir les pièces longues.
2. Pour de meilleurs résultats, utilisez le support de rallonge (jj) pour élargir la table de votre scie (disponible en option chez votre revendeur). Soutenez les pièces longues avec tout moyen approprié tel que des chevalets de sciage ou des dispositifs similaires pour empêcher les extrémités de tomber.

Découpe de cadres, boîtes cadres et autres projets à quatre côtés (fi g. 26, 27)

MOULURE DE BANDE DE CHANT ET AUTRES CADRES

Lancez-vous dans des projets simples au moyen de morceaux de bois inutilles jusqu'à ce que vous soyez bien habitué à votre scie. Votre scie est l'outil parfait pour procéder à des coupes d'angles telles que celles figurant à la figure 26. Le joint représenté à été effectué en utilisant un réglage de biseau.

UTILISATION DU RÉGLAGE DE BISEAU

Le biseau pour les deux plaques est réglé sur 45° pour les deux, ce qui produit un angle de 90°. Le bras de l'onglet est verrouillé en position zéro. Le bois est positionné avec son côté plat et large contre la table et le côté étroit contre le guide.

UTILISATION DU RÉGLAGE DE BISEAU

Une même découpe peut être réalisée en procédant à une découpe d'onglet à droite et à gauche avec la surface large contre le guide.

Les deux schémas (fig. 26, 27) ne sont que pour des objets à quatre côtés Si le nombre de côtés change, les angles de l'onglet et du biseau changent également. Le tableau ci-dessous indique les angles appropriés pour de nombreuses formes, en partant de l'hypothèse que tous les côtés sont de longueur égale. Pour une forme non représentée sur le tableau, divisez 180° par le nombre de côtés afin de déterminer l'angle de l'onglet ou du biseau.

Nbre de côtés Angle de l'onglet ou du biseau
4	45°
5	36°
6	30°
7	25,7°
8	22,5°
9	20°
10	18°

Onglet mixte (fi g. 26–29)

Un onglet mixte est une découpe utilisant un angle d'onglet (fig. 27) et un angle de biseau (fig. 26) simultanément. C'est le type de découpe utilisée pour réaliser des cadres ou des boîtes avec des côtés obliques tout comme ce qui est représenté à la figure 28.

AVERTISSEMENT : si l'angle de découpe varie d'une découpe à l'autre, vérifier que le bouton de verrouillage du biseau et le bouton de verrouillage de l'onglet sont bien serrés. Ces boutons doivent être serrés après avoir modifié l'onglet ou le biseau.

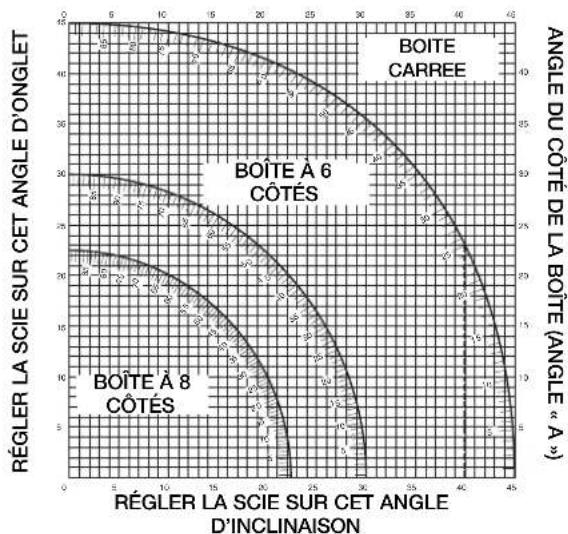

- Le tableau ci-dessous vous aidera à choisir les réglages de biseau et d'onglet appropriés pour les découpes d'onglet mixte les plus communes. Pour utiliser le tableau, sélectionnez l'angle souhaité « A » (fig. 29) de votre projet et localisez cet angle sur l'arc approprié dans le tableau. À partir de ce point, suivez le tableau vers le bas pour trouver l'angle de biseau correct et tout droit pour trouver l'angle d'onglet correct.

FRANÇAIS

• Réglez votre scie sur les angles indiqués et procédez à des découpes d'essai.
• Entraînez-vous à imbriquer les pièces découpées.
• Pour réaliser une boîte ayant 4 côtés avec des angles extérieurs de 25° (angle « A ») (fig. 29), utilisez l'arc supérieur droit. Recherchez 25° sur l'échelle de l'arc. Suivez la ligne horizontale en intersection d'un côté ou de l'autre pour obtenir l'angle d'onglet sur la scie (23°). De façon similaire, suivez la ligne verticale en intersection vers le haut ou le bas pour obtenir l'angle de biseau sur la scie (40°). Procédez toujours à des découpes d'essai sur des morceaux de bois inutiles pour vérifier les réglages de la scie.

Échelle du vernier (fi g. 30–32)

Pour une meilleure précision, votre scie est équipée d'une échelle du vernier. Pour les réglages nécessitant des degrés partiels (1/4 °, 1/2 °, 3/4 °), l'échelle du vernier vous permet de régler avec précision les angles de l'onglet au plus proche 1/4 ° (15 minutes). Pour utiliser l'échelle du vernier, suivez les indications ci-dessous. Par exemple, imaginons que l'angle que vous souhaitez pour l'onglet est de 24-1/4 ° droite

• Éteignez la scie à onglets.
• Réglez l'angle de l'onglet sur le degré entier le plus proche désiré en alignant la marque centrale sur l'échelle vernier, représentée à la figure 30, sur le numéro d'angle entier gravé sur l'échelle de l'onglet. Examinez attentivement la figure 31, le réglage représenté est de 24° onglet droit.
• Pour régler le 1/4° restant, pressez sur le verrou du bras de l'onglet et déplacez avec précaution le bras vers la droite jusqu'à ce que la marque vernier 1/4° s'aligne sur la marque de degré la plus proche sur l'échelle de l'onglet. Dans cet exemple, la marque de degré la plus proche est de 25°. La figure 32 représente un réglage de 24-1/4° onglet droit

- Lorsque la coupe d'onglet est vers la droite :

• augmentez l'angle de l'onglet en déplaçant le bras pour qu'il s'aligne sur la marque vernier appropriée la plus proche de l'échelle de l'onglet sur la droite
• diminuez l'angle de l'onglet en déplaçant le bras de l'onglet pour qu'il s'aligne sur la marque vernier appropriée la plus proche de l'échelle de l'onglet sur la gauche.

- Lorsque la coupe de l'onglet est sur la gauche :

• augmentez l'angle de l'onglet en déplaçant le bras pour qu'il s'aligne sur la marque vernier appropriée la plus proche de l'échelle de l'onglet sur la gauche.
• diminuez l'angle de l'onglet en déplaçant le bras de l'onglet pour qu'il s'aligne sur la marque vernier appropriée la plus proche de l'échelle de l'onglet sur la droite

Découpe de moulures de base

La découpe de moulures de base s'effectue à un angle de biseau de 45°.

- Procédez toujours à un essai à vide sans alimentation avant de procéder à toute découpe.

- Toutes les découpes s'effectuent avec l'arrière de la moulure reposant à plat sur la scie.

ANGLE INTÉRIEUR

Côté gauche

1. Placer la moulure avec le haut de la moulure contre le guide.
2. Conserver le côté gauche de la découpe.

Côté droit

1. Placer la moulure avec le fond de la moulure contre le guide.
2. Conserver le côté gauche de la découpe.

ANGLE EXTÉRIEUR

Côté gauche

1. Placer la moulure avec le fond de la moulure contre le guide.
2. Conserver le côté droit de la découpe

Côté droit

1. Placer la moulure avec le haut de la moulure contre le guide.
   2 Conserver le côté droit de la découpe.

Découpe de corniches

La découpe de corniches s'effectue dans un onglet mixte. Afin d'obtenir une précision extrême, votre scie doit être réglée sur des positions d'angle de 31,62° onglet et 33,85° biseau. Ces réglages sont pour les corniches standards avec des angles de 52° en haut et des angles de 38° en bas.

• Procédez à des découpes d'essai avec des matériaux inutiles avant de procéder à la découpe finale.
• Toutes les découpes sont réalisées dans un biseau gauche avec l'arrière de la moulure contre la base.

ANGLE INTÉRIEUR

Côté gauche

1. Haut de la moulure contre le guide.
2. Onglet droit.
3. Conserver le côté gauche de la découpe.

Côté droit

1. Bas de la moulure contre le guide.
2. Onglet gauche.
3. Conserver le côté gauche de la découpe.

ANGLE EXTÉRIEUR

Côté gauche

1. Bas de la moulure contre le guide.
2. Onglet gauche.
3. Conserver le côté gauche de la découpe.

Côté droit

1. Haut de la moulure contre le guide.
2. Onglet droit.
3. Conserver le côté droit de la découpe

Découpes spéciales

- Toutes les découpes doivent être réalisées avec le matériau fixé sur la table et contre le guide. Assurez-vous de bien immobiliser la pièce à travailler.

MATÉRIAUX ARQUÉS

Lorsque vous découpez des matériaux arqués, placez-les toujours tel qu'indiqué à la figure 34 et jamais tel qu'indiqué à la figure 35. Tout positionnement incorrect du matériau va provoquer un pincement de la lame vers la fin de la découpe.

DÉCOUPE DE TUYAUX EN PLASTIQUE OU AUTRES MATÉRIAUX RONDS

I est facile de découper des tuyaux en plastique avec votre scie. Il convient de les découper comme du bois et de les fixer ou maintenir fermement sur le guide pour les empêcher de rouler. Ceci est extrêmement important lorsque vous procédez à des découpes d'angle.

DÉCOUPE DE MATÉRIAUX DE GRANDE TAILLE

Il arrive parfois qu'un morceau de bois soit trop grand pour pouvoir être installé sous la protection de la lame. Il est possible de gagner facilement un peu de hauteur en faisant rouler la protection vers le haut, tel que représenté à la figure 36. Évitez autant que possible de le faire, mais si ceci est nécessaire, la scie va fonctionner correctement et procéder à une découpe plus grande. NE JAMAIS LIER, ENRUBANNER OU AUTREMENT MAINTENIR LA PROTECTION OUVERTE LORSQUE VOUS UTILISEZ CETTE SCIE.

Aspiration de la poussière (fi g. 2, 3)

- Installez le sac à poussière (ff) dans la goulotte à poussière (n).

AVERTISSEMENT ! Chaque fois que possible, connectez un aspirateur à poussière conçu conformément aux normes en vigueur en matière d'émissions de poussières

Raccordez un dispositif de collecte de la poussière en vertu des réglementations en vigueur. La vélocité de l'air des systèmes externes raccordés doit être de 20 m/s ±2 m/s. Vélocité mesurée dans le tube de raccordement sur le point de raccordement, avec l'outil raccordé mais ne fonctionnant pas.

Transport (fi g. 4)

Afin transporter aisément la scie à onglets, une poignée de transport (a) a été incluse sur le sommet de l'arbre de scie.

• Pour transporter la scie, abaissez le bras et appuyez sur la goupille de sécurité inférieure (o).
• Utilisez toujours la poignée de transport (a) ou les empreintes de mains (r) représentées à la figure 4 pour transporter la scie.

ENTRETIEN

Votre outil électrique DEWALT a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant pendant de longues années repose sur un entretien soigneux et régulier.

SSEMENT : afin de réduire le risque de blessure, éteignez et débranchez l'outil de la source d'alimentation avant de monter ou d'enlever les accessoires, avant d'effectuer ou de modifier les réglages, ou bien lors des réparations. Assurez-vous que la gâchette est sur la position Arrêt. Un démarrage involontaire peut entraîner des blessures.

Graissage

Des roulements à bille en circuit fermé, à bague d'arrêt de graisse sont utilisés. Ces roulements disposent d'une lubrification effectuée en usine suffisante pour toute la durée de vie de la scie.

Nettoyage

Avant l'utilisation, vérifiez soigneusement le carter de lame supérieur, le carter de lame inférieur amovible, ainsi que la buse de dépoussiérage pour déterminer s'ils fonctionnent correctement. Assurez-vous que les copeaux, la poussière ou les particules de la pièce ne puissent pas provoquer le blocage de l'une des fonctions.

Si des fragments de pièce se coincent entre la lame de scie et les carters, débranchez la machine de l'alimentation et suivez les instructions fournies à la section Montage de la lame de scie. Retirez les parties coincées et remontez la lame de scie.

AVERTISSEMENT : retirez la saleté et la poussière du logement principal en soufflant de l'air sec dès que vous remarquez une accumulation de saleté à l'intérieur et autour des orifices d'aération. Portez des lunettes de sécurité homologuées et un masque anti-poussière homologué lorsque vous effectuez cette procédure.

AVERTISSEMENT : n'utilisez jamais de solvants ou d'autres produits chimiques corrosifs pour nettoyer les pièces non métalliques de l'outil. Ceux-ci risqueraient d'affaiblir les matériaux utilisés dans ces pièces. Utilisez un chiffon imbibé uniquement d'eau et de détergent doux. Ne laissez jamais un liquide pénétrer dans l'outil et n'immergez jamais les pièces de l'outil dans un liquide.

SSEMENT : Pour réduire le risque de blessures, nettoyez régulièrement le plateau.

SSEMENT : Pour réduire le risque de blessures, nettoyez régulièrement le système de collecte de la poussière.

Accessoires en option

AVERTISSEMENT : l'utilisation d'accessoires autres que ceux fournis par DEWALT peut se révéler dangereuse car ils n'ont pas été testés sur ce produit. Afin de réduire le risque de blessures corporelles, utilisez uniquement des accessoires recommandés par DEWALT avec ce produit.

AVERTISSEMENT SUR LA LAMPE DE TRAVAIL DEL :

RAYONNEMENT DEL : NE JAMAIS FIXER LE FAISCEAU DES YEUX

PRODUIT DEL DE CLASSE 2

PUISSANCE DE SORTIE MAXIMALE

$$ P = 9, 2 m W; $$

$$ \lambda_ {\text { peak }} = 4 5 6 \mathrm{nm} $$

IEC 60825-1:1:1993; +A1:1997; +A2:2001

Prenez contact avec votre revendeur pour obtenir de plus amples informations sur les accessoires appropriés.

Respect de l'environnement

Collecte sélective. Ne jetez pas ce produit avec vos ordures ménagères.

Le jour où votre produit DEWALT doit être remplacé ou que vous n'en avez plus besoin, ne le jetez pas avec vos ordures ménagères. Préparez-le pour la collecte sélective.

La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l'environnement contre la pollution et à réduire la demande en matière première.

Selon les réglementations locales, un service de collecte sélective pour les produits électriques peut être fourni de porte à porte, dans une déchetterie municipale ou sur le lieu d'achat de votre nouveau produit.

DEWALT dispose d'installations pour la collecte et le recyclage des produits DEWALT en fin de cycle de vie utile. Pour profiter de ce service, veuillez rapporter votre produit à un réparateur autorisé qui le recyclera en notre nom.

Pour connaître l'adresse d'un réparateur autorisé près de chez vous, prenez contact avec votre bureau DEWALT local à l'adresse indiquée dans ce manuel de l'utilisateur. Ou consultez la liste des réparateurs autorisés DEWALT et le panorama détaillé de notre SAV et contacts sur Internet à l'adresse : www.2helpU.com.

GARANTIE

DEWALT est si sûr de la qualité de ses produits qu'il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s'ajoute à vos droits contractuels en tant qu'utilisateur professionnel ou vos droits légaux en tant qu'utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l'Union Européenne et au sein de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS •

Si les performances de votre outil DEWALT ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l'outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d'achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d'achat sera exigée.

• CONTRAT D'ENTRETIEN GRATUIT D'UN AN •

Si votre outil DEWALT nécessitait maintenance ou réparations dans les

12 mois à compter de sa date d'achat, elles seront prises en charge gratuitement par un réparateur DEWALT agréé. Une preuve d'achat sera exigée. Cela comprend la main-d'œuvre. Les accessoires et les pièces détachées sont exclus, à moins d'un défaut de fabrication sous garantie.

• GARANTIE COMPLÈTE D'UN AN •

Si votre produit DEWALT présentait un vice de matériau ou de fabrication dans les

12 mois à compter de sa date d'achat, nous garantissons le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l'appareil, à condition que :

• Le produit ait été utilisé correctement ;
• Le produit ait été soumis à une usure normale ;
• Aucune réparation n'ait été effectuée par du personnel non autorisé ;
• Une preuve d'achat soit fournie ;
• Le produit soit retourné complet, avec l'ensemble de ses composants originaux.

Pour faire une demande de remboursement ou d'échange, veuillez contacter votre revendeur, ou trouver l'adresse d'un centre de réparation agréé DEWALT proche de chez vous dans le catalogue DEWALT, ou contacter votre succursale DEWALT à l'adresse indiquée dans cette notice d'instructions. Une liste des centres de réparation agréés DEWALT, et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet à : www.2helpU.com.
