BRUKSANVISNING CT 3674 Elpumps
UPPMÄRKSAMMA! Barn får använda denna enhet från 8 års ålder. Personer som har nedsatt fysisk- eller uppfattningsförmåga eller mental effektivitet och personer som inte har tillräcklig erfarenhet och kunskap får använda enheten endast om de är under övervakning, eller om de får vägledning om säker användning av enheten och är medveten om möjliga faror som uppstår vid användning. Det är förbjudet för barn att leka med enheten. All rengöring eller underhåll av enheten får endast utföras av barn under övervakning.
UPPMÄRKSAMMA! Pumpmotorn kyls av den tillförda vätskan. Flödet av kylmedel säkerställs genom att vätskan strömmar längs kroppen genom ett borrhål på ø2 mm. Det indikerar inte pumpens defekt, utan rätt motorkylning.
Varning: För att upprätthålla personlig och materiell säkerhet var särskilt uppmärksam på följande skyltar och föreskrifter.
FARA! Risk för elektrisk stöt! Det varnar det misslyckandet att hålla sig till reglerna innebär risk för elektrisk urladdning.
FARA! Det varnar för att man inte följer reglerna, kan leda till allvarlig risk för personlig och materiell säkerhet.
UPPMÄRKSAMMA! Det varnar för att underlåtenhet att hålla sig till regler kan leda till fara för pump eller utrustning.
UPPMÄRKSAMMA! Läs denna ANVÄNDNINGSINSTRUKTIONER noggrant innan installationen påbörjas! Garantin täcker inte skador som uppstår på grund av underlåtenhet att följa bestämmelserna.
UPPMÄRKSAMMA! På samma sätt som andra CT pumpar drivs pumpen av typen CT 3674 med fullt tryckhuvud automatiskt av den inbyggda flytande omkopplaren i enlighet med förändringen av vattennivån. För det fullständiga sänkhuvudet, installera den flytande omkopplaren i plaststycket som finns på klacken. Vid full sänkt huvud måste permanent tillsyn säkerställas.
Innehåll
Kapitel 1: Allmän information
Kapitel 2: Tillämpningens gränser
Kapitel 3: Installation
Kapitel 4: Elektrisk anslutning
Kapitel 5: Tekniska data
Kapitel 6: Underhåll, felsökning
Kapitel 1: Allmän information
Nedsänkbara pumpar av typen CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 kan användas för pumpning av rent vatten, regnvatten från brunnar, gropar eller källare, även när de är installerade. De är även lämpliga för översvämning av bevattning av olika växter. Pumpar av typen CT2274, CT2274S, CT3274, CT3274S, CT4274, CT4274S är lämpliga för pumpning av avloppsvatten och även förorenat vatten.
Läckagetest och elektrisk test görs på alla elektriska pumpar när de är installerade. När pumpen levereras kontrollera om den skadades under transporten, om ja, meddela säljaren omedelbart. Det bör genomföras inom åtta dagar från försäljningsdatumet.
Kapitel 2: Tillämpningens gränser
WARNING! Pumpen är inte lämplig för pumpning av brandfarliga eller farliga vätskor!
WARNING! Undvik torr drift av pumpen strikt!
Använd inte pumpen i trädgårdssjöar eller simbassänger när personer vistas i dem!
- Maximal temperatur för den pumpade vätskan: 35 °C i kontinuerlig drift med motorn helt nedsänkt.
- Maximalt nedsänkningsdjup: 5 m.
- Leveranskabels längd: 10 m.
- Maximalt antal starter per timme: 20, fördelat enhetligt.
Kapitel 3: Installation
FARA! Risk för elektrisk stöt! Utför varje drift av pumpinstallationen först efter att nätkabeln har kopplats bort!
FARA! För att undvika allvarliga personskador är det strängt förbjudet att inspektera sug- och leveransöppningen för hand medan pumpen är ansluten till elnätet!
Använd handtaget som är avsett för detta ändamål för att utföra lyft eller bärning. Vid permanent installation som är utrustad med fast rörledning, installera en backventil som hjälper till att undvika vätskeretur när pumpen stoppas. Det rekommenderas att installera en snabbkopplingsdel på en plats som hjälper till med rengöring och underhåll.
Uppsamlingsaxeln ska ha en storlek som gör att minsta antal starter per timme är möjlig. (Se: Användningsgränser) vid tillfällig tillämpning rekommenderas att använda ett flexibelt rör som sitter fast på pumpen med gummihållare. För hantering av pumpen, använd ett rep som är fäst vid pumpens handtag! Enfaspumparna CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 är utrustade med förinställda strömbrytare.
WARNING! Säkerställ att den flytande omkopplaren stoppas pumpen när den lägsta vätskenivån nås!
Säkerställ att det inte finns något som hindrar flytandet växla från att flytta!
Kapitel 4: Elektrisk anslutning
WARNING! Säkerställ att spänningen och frekvensen, som anges på pumpens typskylt är desamma som för matningsnätet!
FARA! Risk för elektrisk stöt! Ansvarig för installationen måste kontrollera om elnätet är utrustat med en effektiv jordningskabel i enlighet med gällande normer.
FARA! Risk för elektrisk stöt! Säkerställ att elsystemet är utrustat med mycket känslig läckströmskydd (Fi relay 30mA DIN VDE 01100T739)!
Pumparna är enfasenheter som är utrustade med 2+jordad väggkontakt i slutet av nätanslutningskablarna; i detta fall uppnås jordningen när kontakten är ansluten till uttaget.
Kapitel 5: Tekniska data
| Typ CT2274 CT2274S CT3274 CT3274S CT4274 CT4274S | ||||||
| Frekvens | 50 Hz | |||||
| Spänning | 230 V ~ | |||||
| Rotationshastighet | 2800 1/min | |||||
| Ströminput 600 W 650 W 800 W 850 W 450 W | ||||||
| Stötskyddsklass | I. | |||||
| Skydd | IPX8 | |||||
| Driftsläge | permanent | |||||
| Driftsposition | vertikal | |||||
| Vikt | 4,5 kg 5 kg 5,5 kg | |||||
| Maximal flödeshastighet 12 m3/h | 14 m3/h | 95 m3/h | 16 m3/h | |||
| Maximalt leveranshuvud 7 m 8 m | 6 m | 10 m | ||||
| Leveransrörsanslutning | 1 1⁄4" | |||||
| Axeltätning | Fjädringsring | Fjädringsring + axiell tätning | ||||
| Bullernivå (på 1,5 m avständ) | 70 dB(A) 72 dB(A) | |||||
line

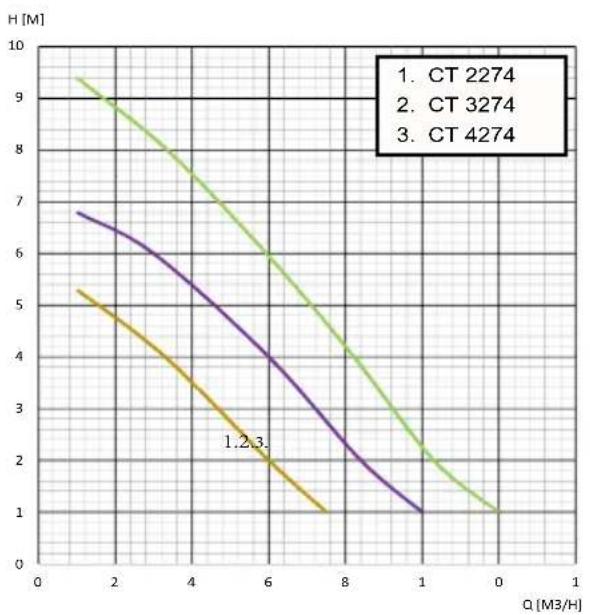

| CT | Q [M3/H] | H [M] | | ---- | -------- | ----- | | 2274 | 0 | 9 | | 3274 | 0 | 8 | | 4274 | 0 | 7 | | 2274 | 2 | 6 | | 3274 | 2 | 5 | | 4274 | 2 | 4 | | 2274 | 6 | 3 | | 3274 | 6 | 2 | | 4274 | 6 | 1 | | 2274 | 8 | 1 | | 3274 | 8 | 1 | | 4274 | 8 | 1 | | 2274 | 10 | 1 | | 3274 | 10 | 1 | | 4274 | 10 | 1 |
line

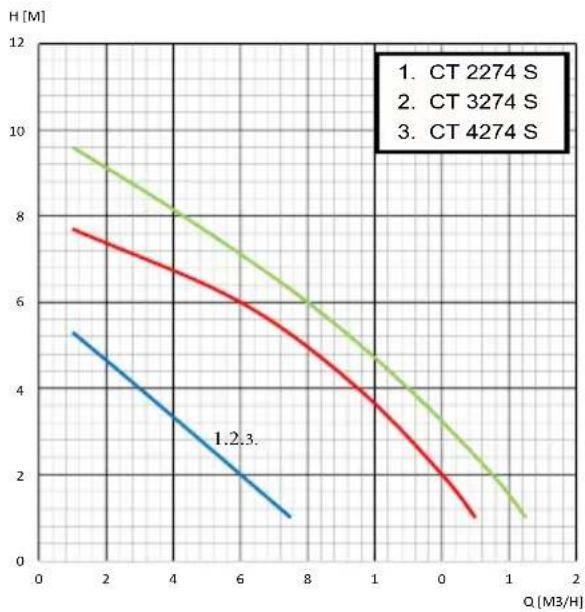

| Q [M3/H] | CT 2274 S | CT 3274 S | CT 4274 S | | -------- | --------- | --------- | --------- | | 0 | 9.5 | 7.8 | 5.3 | | 2 | 8.5 | 7.0 | 4.5 | | 4 | 7.5 | 6.2 | 3.7 | | 6 | 6.5 | 5.4 | 2.9 | | 8 | 5.5 | 4.6 | 2.1 | | 10 | 4.5 | 3.8 | 1.3 | | 12 | 3.5 | 3.0 | 0.5 | | 14 | 2.5 | 2.2 | - | | 16 | 1.5 | 1.4 | - | | 18 | 0.5 | 0.6 | - || Typ CT 2274 W CT 3274 W CT 4274 W | |||
| Frekvens | 50 Hz | ||
| Spänning | 230 V ~ | ||
| Rotationshastighet | 2800 1/min | ||
| Ströminput 450 W 600 W 800 W | |||
| Stötskyddsklass | I. | ||
| Skydd | IPX8 | ||
| Driftsläge | permanent | ||
| Driftsposition | vertikal | ||
| Vikt 4,5 kg 5 kg 5,5 kg | |||
| Maximal flödeshastighet 9 m3/h | 10 m3/h | 15 m3/h | |
| Maximalt leveranshuvud | 7 m | 10 m | 12 m |
| Leveransrörsanslutning | 1" | 1 1/4" | |
| Axeltätning | Fjädringsring | Fjädringsring + axiell tätning | |
| Bullernivå (på 1,5 m avstånd) | 70 dB(A) | 70 dB(A) | 72 dB(A) |
| Typ CT 3674 S | |
| Frekvens 50 Hz | |
| Spänning 230 V ~ | |
| Rotationshastighet 2800 1/min | |
| Ströminput 600 W | |
| Stötskyddsklass I. | |
| Skydd IPX8 | |
| Driftsläge permanent | |
| Driftsposition vertikal | |
| Vikt 5 kg | |
| Maximal flödeshastighet 10,8 m3/h | |
| Maximalt leveranshuvud 8 m | |
| Leveransrörsanslutning 1 1⁄4" | |
| Axeltätning Fjädringsring + axiell tätning | |
| Bullernivå (på 1,5 m avstånd) 72 dB(A) |
line

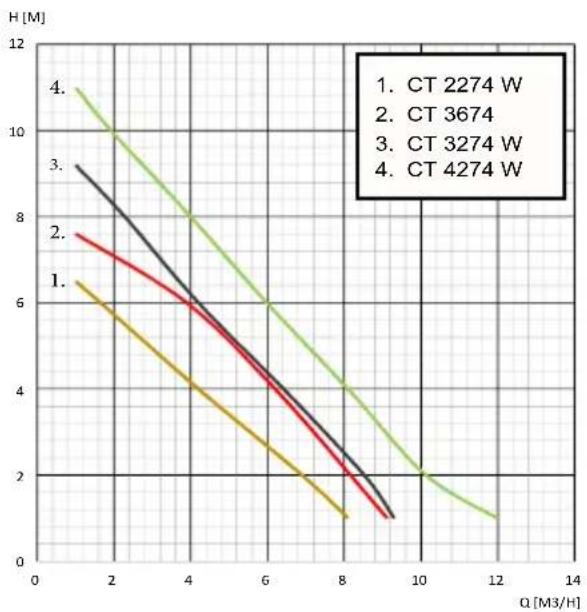

| Q [M3/H] | CT 2274 W | CT 3674 | CT 3274 W | CT 4274 W | | -------- | --------- | ------- | --------- | --------- | | 0 | 11.5 | 9.0 | 7.5 | 6.5 | | 2 | 10.0 | 8.0 | 6.5 | 5.5 | | 4 | 8.5 | 6.5 | 5.5 | 4.5 | | 6 | 7.0 | 5.0 | 4.5 | 3.5 | | 8 | 5.5 | 3.5 | 3.5 | 2.5 | | 10 | 4.0 | 2.0 | 2.0 | 1.5 | | 12 | 2.5 | 1.0 | 1.0 | 0.5 |Överbelastningsskydd
Enfaspumparna CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W och CT3674 är utrustade med termiskt skyddsrelä som skyddar dem från eventuell överhettning.
Kapitel 6: Underhåll, felsökning
FARA! Risk för elektrisk stöt! Innan underhållsarbete utförs, koppla bort pumpen från det elektriska nätverket. Du kan göra det genom att dra ut kontakten ur uttaget.
Under normala förhållanden kräver pumparna CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W och CT3674 inget underhåll. Ibland kan det vara nödvändigt att rengöra den hydrauliska delen eller byta ut pumphjulet. Om anslutningskabeln eller kontakten blir skadad kan den omedelbara bytas ut mot en annan kabel eller kontakt av samma kvalitet som originalet av tillverkaren, kundtjänsten eller en skicklig tekniker! Demontering av pumpen får endast utföras av en specialiserad serviceverkstad. Efter reparationen måste trycktest göras igen, vilket ska certifieras skriftligen!
AVFALLSHANTERING AV ÖVRIGA ELEKTRISKA OCH ELEKTRONISKA ENHETER SOM AVFALL (ska användas i det selektiva insamlingssystemet för Europeiska unionen och andra länder)
Denna symbol på enheten eller förpackningen indikerar att produkten inte ska hanteras som hushållsavfall. Kassera den på den insamlingsplats som är avsedd för insamling av elektriska och elektroniska enheter.
om korrekt hantering av ersatta produkter kan du hjälpa till att förhindra miljö och människors hälsa från skador som skulle uppstå om du inte följer det korrekta sättet att avfallshantera. Återvinning av material hjälper till att bevara naturresurserna. För mer information om återvinning av produkten, kontakta de behöriga myndigheterna, den lokala avfallstjänstleverantören eller butiken där produkten köptes.
| FEL MÖJLIG ORSAK LÖSNING | ||
| Den elektriska pumpen matar inte vatten, motor roterar inte. | 1) Ingen försörjningsspänning.2) Väggkontakten är inte korrekt isatt.3) Termiskt skydd kopplar bort motorn från elnätet.4) Pumphjulet har fastnat.5) Motor eller kondensator har skadats. | 2) Kontrollera om det finns matningsspänning och sätt i vägguttaget ordentligt!3) Vänta tills pumpen har svalnat och motorn startar igen.4) Ta bort eventuella tilltäppningar från pumphjulet!5) Kontakta närmaste reparationsverkstad! |
| Elpumpen tillför inte vatten, motor roterar. | 1) Avgasgrillen har täppts till.2) Backventilen har fastnat. | 1) Rengör grillen!2) Rengör eller byt ventil! |
| Pumpen levererar begränsad mängd vatten. | 1) Avgasgrillen har täppts till.2) Rörledningen har täppts till.3) Pumphjulet har slitits ut. | 1) Rengör grillen!2) Ta bort orsakerna till tilltäppningen!3) Byt ut pumphjulet! |
| Icke jämn körning. | 1) Grov kontaminering hindrar pumphjulet från att rotera fritt.2) Vätsketemperaturen är för hög.3) Motor har gått sönder. | 1) Ta bort orsakerna till tilltäppningen!2) Termiskt skydd för motor körs!3) Kontakta närmaste reparationsverkstad! |
Information om förpackningsmaterial: Det använda förpackningsmaterialet måste kasseras i den relevanta avfallssamlaren.
FÖRKLARING: ELPUMPS KFT, 4900 Fehérgyarmat, Szatmári Street, 21, Ungern förklarar produktens CE överensstämmelse (det vill säga att produkten uppfyller relevanta europeiska direktiv) och att den nedsänkbara pumpen överensstämmer med de tekniska data som finns på typskylten och användningsinstruktionerna. Denna förklaring är baserad på certifieringen av TÜV Rheinland InterCert Kft.
