KÄYTTÖOHJE CT 3674 Elpumps
HUOMIO! Lapset saavat käyttää tätä laitetta 8 vuoden iästä alkaen. Henkilöt, joiden fyysinen toimintakyky, havaintokyky tai psyykkinen taso on tavanomaista heikompi tai joilla ei ole laitteen käyttöön tarvittavaa kokemusta ja tietoa, saavat käyttää laitetta vain valvottuina, tai heille voidaan antaa laitteen turvallista käyttöä ja siitä mahdollisesti aiheutuvia vaaroja koskeva opastus. Lapset eivät saa leikkiä laitteella. Lapset saavat puhdistaa tai huoltaa laitetta vain valvottuina.
HUOMIO! Pumpattava neste jäähdyttää samalla pumpun moottoria. Jäähdyttävä neste pääsee pumpun runkoon 2 mm:n läpimittaisesta reiästä. Reikä ei tarkoita vikaa pumpussa, vaan se on moottorin jäähdytystä varten.
Varoitus: kiinnitä huomiota seuraaviin merkintöihin ja sääntöihin henkilö- ja aineellisten vahinkojen välttämiseksi.
VAARA! Sähköiskun vaara. Merkintä varoittaa, että ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskuvaaran.
VAARA! Merkintä varoittaa, että ohjeiden noudattamatta jättäminen voi aiheuttaa henkilövahinkojen tai aineellisten vahinkojen vaaran.
HUOMIO! Merkintä varoittaa, että ohjeiden noudattamatta jättäminen voi aiheuttaa vaurioita pumpulle tai laitteistolle.
HUOMIO! Lue nämä ohjeet huolellisesti ennen asennusta. Takuu ei korvaa vahinkoja, jotka ovat seurausta ohjeiden ja sääntöjen noudattamatta jättämisestä.
HUOMIO! Muiden CT-tyypin pumppujen tapaan CT 3674 -tyypin uppopumppu toimii automaattisesti pintakytkimen ohjaamana vedenkorkeuden vaihtelun mukaan. Jos pumppua käytetään täysin upoksissa, kiinnitä pintakytkin kahvan pidikkeeseen. Täysin upoksissa käytettävää pumppua on valvottava jatkuvasti.
Sisällys
Luku 1: Yleistä
Luku 2: Käyttökohteita koskevat rajoitukset
Luku 3: Asentaminen
Luku 4: Sähkökytkennät
Luku 5: Tekniset tiedot
Luku 6: Huolto, vianetsintä
Luku 1: Yleistä
Uppopumputyypit CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W ja CT3674 on tarkoitettu puhtaan veden ja sadeveden pumppaamiseen kaivoista, kuopista, ojista tai kellareista myös kiinteästi asennettuna. Pumput sopivat myös kasvien tulvakasteluun. Pumpputyypit CT2274, CT2274S, CT3274, CT3274S, CT4274 ja CT4274S on tarkoitettu myös jäteveden ja saastuneen veden pumppaamiseen.
Pumppujen vuototiiviys ja sähköosat on testattu tehtaalla. Tarkista pumpun vastaanottamisen yhteydessä, että pumppu ei ole vahingoittunut kuljetuksen yhteydessä. Jos havaitset vahinkoja, ota heti yhteys jälleenmyyjään. Yhteys jälleenmyyjään on otettava kahdeksan päivän kuluessa myyntipäivästä.
Luku 2: Käyttökohteita koskevat rajoitukset
VAROITUS! Pumppu ei sovi syttyvien tai vaarallisten nesteiden pumppaamiseen.
VAROITUS! Pumpun käyttämistä tyhjänä on ehdottomasti vältettävä.
Älä pumppaa vettä puutarha-altaasta tai uima-altaasta, jos niissä on ihmisiä.
• Pumpattavan nesteen enimmäislämpötila: 35 °C jatkuvatoimisesti moottori täysin upoksissa.
• Suurin upotussyvyys: 5 m
• Virtakaapelin pituus: 10 m
- Käynnistysten enimmäismäärä tunnissa. 20 kpl, tasaisin väliajoin.
Luku 3:ASENNUS
VAARA! Sähköiskun vaara. Älä tee mitään pumpun asennustoimenpiteitä, ennen kuin virtakaapeli on irrotettu pistorasiasta.
VAARA! Pumpun imu- tai poistoaukon tutkiminen käsin pumpun ollessa kytkettynä verkkovirtaan voi aiheuttaa vakavan vamman.
Nosta ja kanna pumppua vain kahvasta. Jos pumppu asennetaan pysyvästi kiinteään jakeluputkeen, asenna myös takaiskuventtiili estämään nesteen takaisinvirtaus, kun pumppu on pysähdyksissä. Pikaliittimen asentaminen sopivaan paikkaan helpottaa pumpun puhdistamista ja ylläpitoa.
Keruukaivon koon on oltava sellainen, että pumppu käynnistyy tunnin aikana mahdollisimman harvoin (katso luku Käyttökohteita koskevat rajoitukset). Väliaikaiskäytössä on suositeltavaa käyttää joustavaa paineputkea, joka on kiinnitetty pumppuun kumikiinnikkeellä. Käsittele pumppua kahvaan kiinnitetyn köyden avulla. Yksivaihevirralla toimivissa pumpputyypeissä CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W ja CT3674 on pintakytkin.
VAROITUS! Varmista, että pintakytkin pysäyttää pumpun, kun nestepinta saavuttaa alarajan.
Varmista, että pintakytkin pääsee liikkumaan vapaasti.
Luku 4: Sähkökytkennät
VAROITUS! Varmista ennen pumpun käynnistämistä että verkkojännite ja sen taajuus vastaavat tyyppikilvessä mainittuja.
VAARA! Sähköiskun vaara. Asennuksesta vastaavan henkilön on varmistettava, että sähköverkko on varustettu maadoitusjohtimella nykyisten standardien mukaisesti.
VAARA! Sähköiskun vaara. Varmista, että sähköjärjestelmään on asennettu erittäin herkkä vikavirtasuoja (Fi-rele 30 mA DIN VDE 01100T739).
Pumput ovat yksivaihevirralla toimivia laitteita, joiden virtajohto on varustettu maadoitetulla kaksinapaisella pistokkeella. Tällöin maadoituskytkentä syntyy, kun pistoke kytketään pistorasiaan.
Luku 5: Tekniset tiedot
| Tyyppi CT2274 CT2274S CT3274 CT3274S CT4274 CT4274S | ||||||
| Taajuus | 50 Hz | |||||
| Jännite | 230 V ~ | |||||
| Pyörimisnopeus | 2800 1/min | |||||
| Ottoteho 600 W 650 W 800 W 850 W 450 W | ||||||
| Sähköiskusuojauksen luokka | I. | |||||
| Kotelointi | IPX8 | |||||
| Toimintatila | jatkuvatoiminen | |||||
| Toiminta-asento | pysty | |||||
| Paino | 4,5 kg | 5 kg | 5,5 kg | |||
| Suurin virtausnopeus 12 m3/h 14 m3/h 15 m3/h 16 m3/h | ||||||
| Suurin nostokorkeus 7 m | 8 m 6 m | 10 m | ||||
| Paineputken liitäntä | 1 1⁄4" | |||||
| Akselin tiiviste | Akselin tiivisteJousirengastiiviste | Jousirengastiiviste + aksiaalinen tiiviste | ||||
| Melutaso (etäisyys 1,5 m) | 70 dB(A) | 72 dB(A) | ||||
line

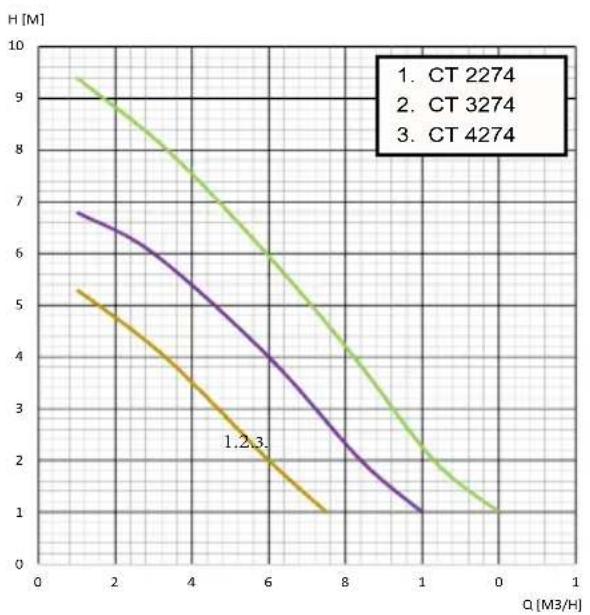

| CT | Q [M3/H] | H [M] | | ---- | -------- | ----- | | 2274 | 0 | 9 | | 3274 | 0 | 7 | | 4274 | 0 | 5 | | 2274 | 6 | 6 | | 3274 | 6 | 4 | | 4274 | 6 | 3 | | 2274 | 1 | 1 | | 3274 | 1 | 1 | | 4274 | 1 | 1 |
line

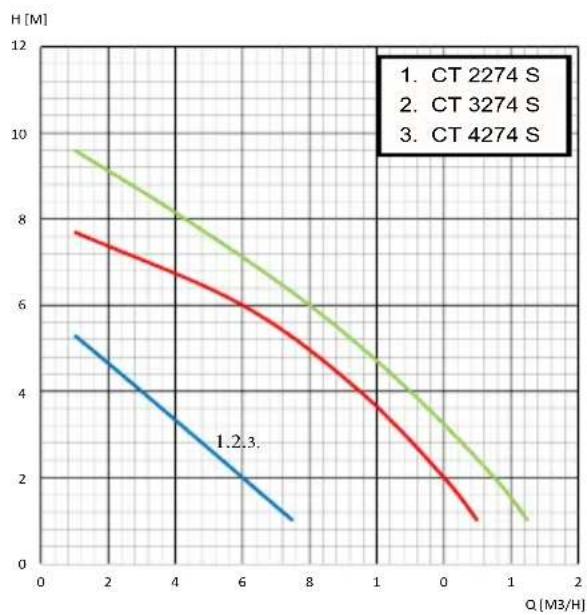

| Q [M3/H] | CT 2274 S | CT 3274 S | CT 4274 S | | -------- | --------- | --------- | --------- | | 0 | 9.5 | 7.8 | 5.3 | | 2 | 8.5 | 7.0 | 4.5 | | 4 | 7.5 | 6.2 | 3.7 | | 6 | 6.5 | 5.5 | 2.9 | | 8 | 5.5 | 4.8 | 2.1 | | 10 | 4.5 | 4.0 | 1.3 | | 12 | 3.5 | 3.2 | 0.5 | | 14 | 2.5 | 2.5 | - | | 16 | 1.5 | 1.8 | - | | 18 | 0.5 | 1.0 | - || Tyyppi CT 2274 W CT 3274 W CT 4274 W | |||
| Taajuus | 50 Hz | ||
| Jännite | 230 V ~ | ||
| Pyörimisnopeus | 2800 1/min | ||
| Ottoteho 450 W 600 W 800 W | |||
| Sähköiskusuojauksen luokka | I. | ||
| Kotelointi | IPX8 | ||
| Toimintatila | jatkuvatoiminen | ||
| Toiminta-asento | pysty | ||
| Paino 4,5 kg 5 kg 5,5 kg | |||
| Suurin virtausnopeus 9 m3/h | 10 m3/h | 15 m3/h | |
| Suurin nostokorkeus | 7 m | 10 m | 12 m |
| Paineputken liitäntä | 1" | 1 1/4" | |
| Akselin tiiviste | Akselin tiiviste Jousirengastiiviste | Jousirengastiiviste + aksiaalinen tiiviste | |
| Melutaso (etäisyys 1,5 m) | 70 dB(A) | 70 dB(A) | 72 dB(A) |
| Tyyppi CT 3674 S | |
| Taajuus 50 Hz | |
| Jännite 230 V ~ | |
| Pyörimisnopeus 2800 1/min | |
| Ottoteho 600 W | |
| Sähköiskusuojauksen luokka I. | |
| Kotelointi IPX8 | |
| Toimintatila jatkuvatoiminen | |
| Toiminta-asento pysty | |
| Paino 5 kg | |
| Suurin virtausnopeus 10,8 m3/h | |
| Suurin nostokorkeus 8 m | |
| Paineputken liitäntä 1 1⁄4" | |
| Akselin tiiviste Jousirengastiiviste | + aksiaalinen tiiviste |
| Melutaso (etäisyys 1,5 m) 72 dB(A) |
line

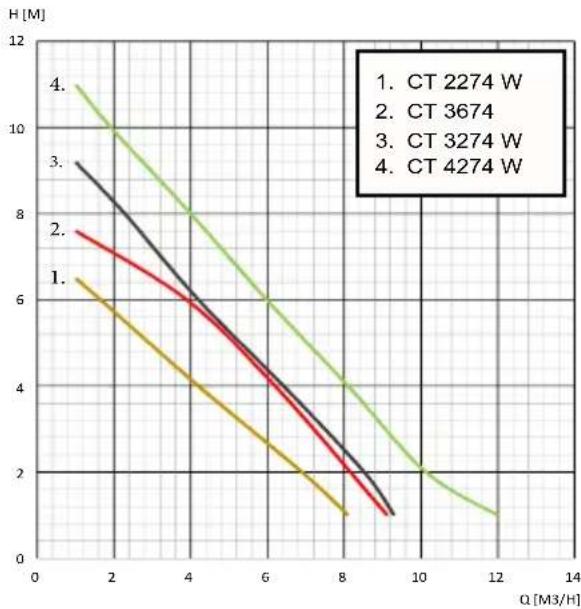

| Q [M3/H] | CT 2274 W | CT 3674 | CT 3274 W | CT 4274 W | | -------- | --------- | ------- | --------- | --------- | | 0 | 11.5 | 9.0 | 7.5 | 6.5 | | 2 | 10.0 | 8.0 | 6.5 | 5.5 | | 4 | 8.5 | 6.5 | 5.5 | 4.5 | | 6 | 7.0 | 5.0 | 4.5 | 3.5 | | 8 | 5.5 | 3.5 | 3.5 | 2.5 | | 10 | 4.0 | 2.0 | 2.0 | 1.5 | | 12 | 2.5 | 1.0 | 1.0 | 0.5 |Ylikuormitussuojaus
Yksivaihevirralla toimivissa pumpputyypeissä CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W ja CT3674 on lämpösuojarele, joka suojaa pumppuja ylikuumenemiselta.
Luku 6: Huolto, vianetsintä
VAARA! Sähköiskun vaara. Irrota pumpun pistoke pistorasiasta ennen pumpun huoltoa.
Tavanomaisissa käyttöolosuhteissa käytettynä pumpputyypit CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W ja CT3674 eivät tarvitse huoltoa. Joskus pumpun hydraulinen osa on puhdistettava tai juoksupyörä on vaihdettava. Jos pumpun virtakaapeli tai pistoke vahingoittuu, se on vaihdettava samanlaiseen kaapeliin tai pistokkeeseen. Vaihtamisen saa tehdä vain valmistaja, asiakaspalvelu tai pätevä sähköasentaja.
Pumpun saa purkaa vain valtuutettu huoltoliike. Korjauksen jälkeen painetesti on tehtävä uudelleen, ja sen tekemisestä on annettava kirjallinen todistus.
KÄYTÖSTÄ POISTETTUJEN SÄHKÖ- JA ELEKTRONIIKKALAITTEIDEN KÄSITTELY (Euroopan unionin ja muiden valtioiden jätteenlajittelujärjestelmissä)
Jos laitteessa tai sen pakkauksessa on tämä symboli, sitä ei saa käsitellä kotitalousjätteen mukana. Toimita käytöstä poistettu laite asianmukaiseen sähkö- ja elektroniikkaromun keräyspisteeseen. Käsittelemällä käytöstä
poistettuja laitteita oikein voit estää luonnolle ja ihmisten terveydelle syntyviä vahinkoja, joita voi syntyä, jos jätteitä ei käsitellä oikein. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Jos haluat lisätietoja tuotteen kierrättämisestä, ota yhteyttä asiasta vastaaviin viranomaisiin, paikalliseen jätehuoltopalveluun tai liikkeeseen, josta tuota on ostettu.
| ONGELMA | MAHDOLLINEN SYY | RATKAISU |
| Sähköpumppu ei pumppaa vettä, moottori ei pyöri. | 1) Sähköverkossa ei ole jännitettä.2) Pistoketta ei ole työnnetty pistorasiaan.3) Lämpösuojaus on katkaissut moottorin virran.4) Juoksupyörä on juuttunut kiinni.5) Moottori tai kondensaattori on vahingoittunut. | 2) Tarkista, onko pistorasiassa jännite ja työnnä pistoke pistorasiaan oikein.3) Odota, että pumppu jäähtyy ja moottori käynnistyy uudelleen.4) Poista juoksupyörän pyörimistä estävät tukokset, jos niitä on.5) Ota yhteys huoltoon. |
| Sähköpumppu ei pumppaa vettä, mutta moottori pyörii. | 1) Poistoritilä on tukossa.2) Takaiskuventtiili on juuttunut. | 1) Puhdista ritilä.2) Puhdista tai vaihda venttiili. |
| Pumppu pumppaa vain vähän vettä. | 1) Juoksupyörä on kulunut. Poistoritilä on tukossa.2) Putki on tukossa.3) Juoksupyörä on kulunut. | 1) Puhdista ritilä.2) Poista tukos.3) Vaihda juoksupyörä. |
| Pumppu käy epätasais esti. | 1) Kiintoaines estää juoksupyörän vapaan pyörimisen.2) Nesteen lämpötila on liian korkea.3) Moottori on vioittunut. | 1) Poista tukos.2) Moottorin lämpösujoaus on lauennut.3) Ota yhteys huoltoon. |
Tietoja pakkausmateriaaleista: Käytetyt pakkausmateriaalit on laitettava asianmukaiseen jäteastiaan.
ILMOITUS: ELPUMPS KFT, 4900 Fehérgyarmat, Szatmári utca, 21, Hungary, antaa tuotetta koskevan CE-vaatimustenmukaisuusilmoituksen (vakuuttaa, että tuote täyttää sitä koskevien EU-direktiivien vaatimukset) ja vakuuttaa, että pumppu on tyyppikilvessä ja käyttöohjeissa esitettyjen teknisten tietojen mukainen.
Tämä ilmoitus perustuu todistukseen, jonka on myöntänyt TÜV Rheinland InterCert Kft.
