NÁVOD K OBSLUZE CT 3674 Elpumps
POZOR! Děti mohou používat zařízení od 8 let věku. Osoby, které mají snížené fyzické a duševní schopnosti nebo zhoršenou schopnost vnímání, a osoby, které nemají dostatečné zkušenosti a znalosti, smí používat zařízení pouze pod dohledem nebo pokud byly instruovány ohledně bezpečného používání zařízení a pochopily možná nebezpečí v důsledku jeho používání. Dětem je zakázáno hrát si se zařízením. Jakékoli čistění nebo údržbu zařízení prováděnou uživatelem smí děti provádět pouze pod dohledem.
POZOR! Motor čerpadla je chlazen čerpanou kapalinou. Průtok chladicího média je zajištěn kapalinou protékající podél těla skrz otvor o průměru 2 mm. Ten není příznakem závady na čerpadle, ale správného chlazení motoru.
Varování: v zájmu zachování bezpečnosti osob a majetku věnujte zvláštní pozornost následujícím symbolům a pokynům.
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Varuje, že nedodržení pokynů přináší riziko elektrického výboje.
NEBEZPEČÍ! Varuje, že nedodržení pokynů, může způsobit vážné riziko pro bezpečnost osob a majetku.
POZOR! Varuje, že nedodržení pokynů může mít za následek nebezpečí pro čerpadlo nebo vybavení.
POZOR! Před zahájením instalace si pečlivě přečtěte tento Návod k použití! Záruka se nevztahuje na poškození způsobené nedodržováním předpisů.
POZOR! Podobně jako u jiných čerpadel CT, je i čerpadlo typu CT 3674 s minimální zbytkovou výškou také automaticky ovládáno vestavěným plovákovým spínačem s ohledem na měnící se hladinu vody. Pro případ úplného vyčerpání vody nainstalujte plovákový spínač do plastového dílu na výstupku. V případě úplného vyčerpání vody musí být zajištěn trvalý dozor.
Obsah
Kapitola 1: Všeobecné informace
Kapitola 2: Omezení použití
Kapitola 3: Instalace
Kapitola 4: Elektrické zapojení
Kapitola 5: Technické údaje
Kapitola 6: Údržba, odstraňování potíží
Kapitola 1: Všeobecné informace
Ponorná čerpadla typu CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 se mohou používat k čerpání čisté vody, dešťové vody ze studní, výkopů, příkopů nebo sklepů, a to i v pevné instalaci. Jsou také vhodná pro zalévání a zavlažování různých rostlin. Čerpadla typu CT2274, CT2274S, CT3274, CT3274S, CT4274, CT4274S jsou vhodná pro čerpání odpadní vody, jakož i znečištěné vody.
Zkouška těsnosti a elektrická zkouška se provádějí na všech elektrických čerpadlech ve výrobě.
Po dodání čerpadla zkontrolujte, zda nebylo během přepravy poškozeno; pokud ano, okamžitě informujte prodejce. Mělo by to být provedeno do osmi dnů od data prodeje.
Kapitola 2: Omezení použití
VAROVÁNÍ! Toto čerpadlo není vhodné k čerpání hořlavých nebo nebezpečných kapalin!
VAROVÁNÍ! Důsledně se vyvarujte běhu čerpadla naprázdno!
Nepoužívejte čerpadlo v zahradním jezírku nebo bazénu, jestliže se v nich nacházejí osoby!
• Maximální teplota čerpané kapaliny: 35 °C při nepřetržitém provozu, s plně ponořeným motorem.
- Maximální hloubka ponoření: 5 m.
• Délka napájecího kabelu: 10 m.
- Maximální počet startů za hodinu: 20, rovnoměrně rozložených.
Kapitola 3: Instalace
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Veškeré úkony v rámci instalace čerpadla provádějte pouze po odpojení napájecího kabelu!
NEBEZPEČÍ! V zájmu zamezení zranění osob je přísně zakázáno kontrolovat rukou sací i výtlačný otvor, pokud je čerpadlo připojeno k elektrické síti!
Pro zvedání nebo prénášení čerpadla použijte držadlo, které slouží k tomuto účelu. V prípadě trvalé instalace vybavené pevným potrubím nainstalujte zpětný ventil, který bude sloužit k tomu, aby zabránil návratu kapaliny pri zastavení čerpadla. Doporučuje se nainstalovat rychlospojku na místo vhodné pro čištění a údržbu.
Sběrná šachta by měla mít takovou velikost, aby byl možný co nejmenší počet startů za hodinu. (Viz: Omezení použití) V případě dočasné instalace se doporučuje použít pružnou trubku, která je připevněna k čerpadlu gumovým držákem. Pro manipulaci s čerpadlem používejte lano připevněné k držadlu čerpadla! Jednofázová čerpadla CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 jsou vybavena prednastaveným plovákovým spínačem.
VAROVÁNÍ! Ujistěte se, že plovákový spínač zastaví - -čerpadlo při dosažení nejnižší hladiny kapaliny!
Ujistěte se, že nic nebrání pohybu plovákového spínače!
Kapitola 4: Elektrické zapojení
VAROVÁNÍ! Ujistěte se, že napětí a kmitočet,, uvedené na typovém štítku čerpadla odpovídají napětí a kmitočtu napájecí sítě!
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Osoba odpovědná za instalaci se musí ujistit, že elektrická síť je vybavena účinným uzemňovacím vodičem v souladu s platnými normami.
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Zkontrolujte, že elektrická sít' zajišťující napájení je vybavena vysoce citlivým proudovým spínačem (Fi relé 30mA DIN VDE 01100T739)!
Čerpadla jsou jednofázová zařízení vybavená uzemněnou zástrčkou na konci napájecího kabelu; v tomto případě je uzemnění dosaženo zapojením zástrčky do zásuvky.
Kapitola 5: Technické údaje
| Typ CT2274 CT2274S CT3274 CT3274S CT4274 CT4274S | ||||||
| Kmitočet | 50 Hz | |||||
| Napětí | 230 V ~ | |||||
| Rychlost otáčení | 2800 1/min | |||||
| Příkon 600 W 650 W 800 W 850 W | 450 W | |||||
| Třída ochrany proti úrazu elektrickým proudem | I. | |||||
| Krytí | IPX8 | |||||
| Provozní režim | trvalý | |||||
| Provozní poloha | svislá | |||||
| Hmotnost | 4,5 kg | 5 kg | 5,5 kg | |||
| Max. průtok 12 m3/h 14 m3/h 15 | m3/h 16 m3/m3/h | |||||
| Max. výtlačná výška 7 m 8 m | 6 m | 10 m | ||||
| Přípojka výtlačného potrubí | 1 1⁄4" | |||||
| Těsnění hřídele | Pružinové těsnění | Pružinové těsnění + axiální těsnění | ||||
| Hladina hluku (ve vzdálenosti 1,5 m) | 70 dB(A) | 72 dB(A) | ||||
line

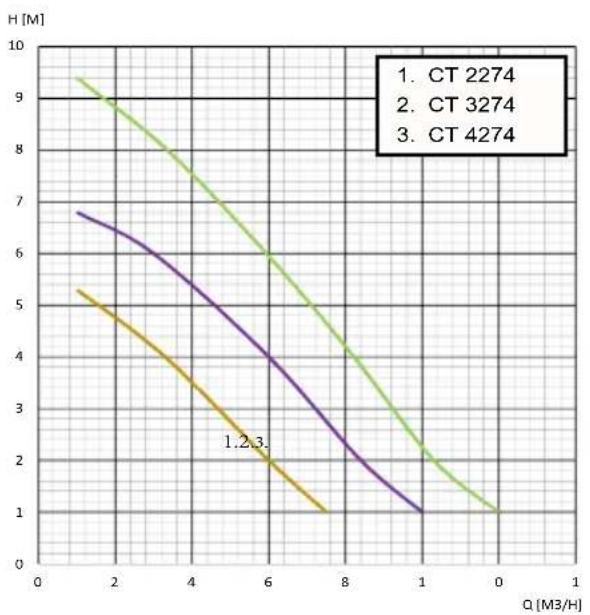

| CT | Q [M3/H] | H [M] | | ---- | -------- | ----- | | 2274 | 0 | 9 | | 3274 | 0 | 8 | | 4274 | 0 | 7 | | 2274 | 2 | 6 | | 3274 | 2 | 5 | | 4274 | 2 | 4 | | 2274 | 6 | 3 | | 3274 | 6 | 2 | | 4274 | 6 | 1 | | 2274 | 8 | 1 | | 3274 | 8 | 1 | | 4274 | 8 | 1 | | 2274 | 10 | 1 | | 3274 | 10 | 1 | | 4274 | 10 | 1 |
line

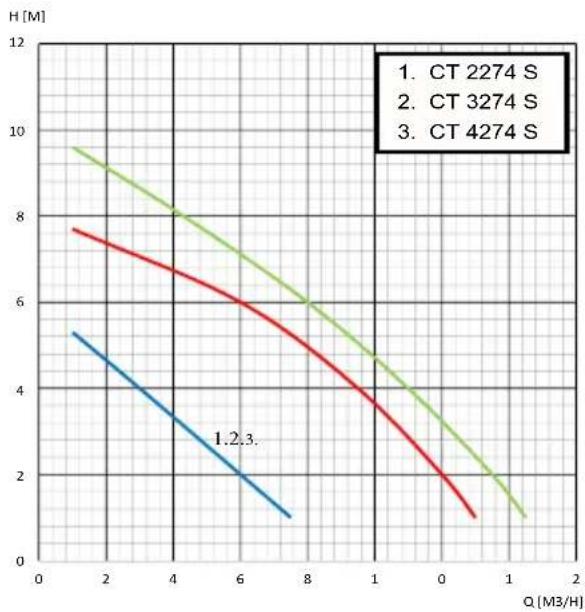

| Q [M3/H] | CT 2274 S | CT 3274 S | CT 4274 S | | -------- | --------- | --------- | --------- | | 0 | 9.5 | 7.8 | 5.3 | | 2 | 8.5 | 7.0 | 4.5 | | 4 | 7.5 | 6.2 | 3.7 | | 6 | 6.5 | 5.4 | 2.9 | | 8 | 5.5 | 4.6 | 2.1 | | 10 | 4.5 | 3.8 | 1.3 | | 12 | 3.5 | 3.0 | 0.5 | | 14 | 2.5 | 2.2 | - | | 16 | 1.5 | 1.4 | - | | 18 | 0.5 | 0.6 | - || Typ CT 2274 W CT 3274 W CT 4274 W | |||
| Kmitočet | 50 Hz | ||
| Napětí | 230 V ~ | ||
| Rychlost otáčení | 2800 1/min | ||
| Příkon 450 W 600 W 800 W | |||
| Třída ochrany proti úrazu elektrickým proudem | I. | ||
| Krytí | IPX8 | ||
| Provozní režim | trvalý | ||
| Provozní poloha | svislá | ||
| Hmotnost 4,5 kg 5 kg 5,5 kg | |||
| Max. průtok 9 m3/h | 10 m3/h | 15 m3/h | |
| Max. výtlačná výška | 7 m | 10 m | 12 m |
| Přípojka výtlačného potrubí | 1" | 1 1⁄4" | |
| Těsnění hřídele | Pružinové těsnění | Pružinové těsnění + axiální těsnění | |
| Hladina hluku (ve vzdálenosti 1,5 m) | 70 dB(A) | 70 dB(A) | 72 dB(A) |
| Typ CT 3674 S | |
| Kmitočet 50 Hz | |
| Napětí 230 V ~ | |
| Rychlost otáčení 2800 1/min | |
| Příkon 600 W | |
| Třída ochrany proti úrazu elektrickým proudem | I. |
| Krytí IPX8 | |
| Provozní režim trvalý | |
| Provozní poloha svislá | |
| Hmotnost 5 kg | |
| Max. průtok 10,8 m3/h | |
| Max. výtlačná výška 8 m | |
| Přípojka výtlačného potrubí 1 1⁄4" | |
| Těsnění hřídele Pružinové těsnění + axiální těsnění | |
| Hladina hluku (ve vzdálenosti 1,5 m) | 72 dB(A) |
line

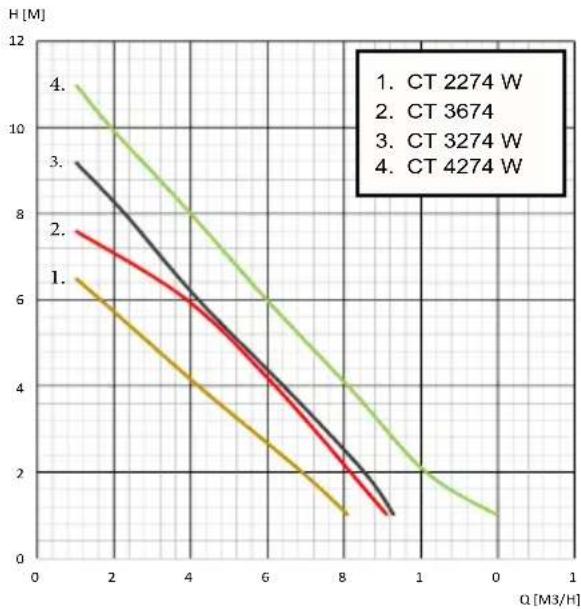

| Q [M3/H] | CT 2274 W | CT 3674 | CT 3274 W | CT 4274 W | | -------- | --------- | ------- | --------- | --------- | | 0 | 11.5 | 9.0 | 7.5 | 6.5 | | 2 | 10.0 | 8.0 | 6.5 | 5.5 | | 4 | 8.5 | 6.5 | 5.5 | 4.5 | | 6 | 7.0 | 5.0 | 4.5 | 3.5 | | 8 | 5.5 | 3.5 | 3.5 | 2.5 | | 10 | 4.0 | 2.0 | 2.0 | 1.5 | | 1 | 2.0 | 1.0 | 1.0 | 0.5 | | 0 | 1.0 | 0.5 | 0.5 | 0.0 |Ochrana proti přetížení
Jednofázová čerpadla CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W a CT3674 jsou vybavena relé tepelné ochrany, které je chrání před možným přehřátím.
Kapitola 6: Údržba, odstraňování potíží
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Před prováděním jakékoliv údržby odpojte čerpadlo od elektrické sítě; to uděláte tak, že vytáhnete zástrčku ze zásuvky.
Za normálních okolností čerpadla CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W a CT3674 nevyžadují žádnou údržbu. Někdy může být nezbytné vyčistit hydraulickou část nebo vyměnit oběžné kolo. Dojde-li k poškození napájecího kabelu nebo zástrčky, může jeho okamžitou výměnu za jiný kabel nebo zástrčku stejné kvality jako originál provést výrobce, zákaznický servis nebo kvalifikovaný technik! Rozmontování čerpadla smí provádět pouze specializovaný servis. Po opravě musí být zopakována tlaková zkouška, která musí být potvrzena písemně!
LIKVIDACE ZASTARALÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ JAKO ODPADU (s využitím systému pro sběr speciálního odpadu existujícího v Evropské unii a jiných zemích)
Tento symbol na zařízení nebo na obalu upozorňuje na to, že tento výrobek nemůže být vyhozen do běžného domácího odpadu. Odevzdejte tento výrobek ve sběrném dvoře, který je určen pro shromáždění a likvidaci elektrických a elektronických zařízení. Správnou likvidací nepotřebných výrobků budete pomáhat chránit životní prostředí a budete také chránit lidské zdraví před ohrožením, ke kterému může dojít, nebudete-li dodržovat správný způsob likvidace odpadů. Recyklace materiálů pomáhá při ochraně přírodních zdrojů. Chcete-li získat další informace týkající se recyklace tohoto výrobku, obraťte se na kompetentní úřady, na místní sběrný dvůr nebo na prodejce, u něhož jste tento výrobek zakoupili.
| ZÁVADA PRAVDĚPODOBNA PŘÍČINA ŘEŠENÍ | ||
| Elektrické čerpadlo nedodává vodu, motor se neotáčí. | 1) Žádné napájecí napětí.2) Zástrčka není řádně zastrčena v zásuvce.3) Tepelná ochrana odpojila motor od elektrické sítě.4) Oběžné kolo se zaseklo.5) Došlo k poškození motoru nebo kondenzátoru. | 2) Zkontrolujte, zda je přiváděno napětí a zda je zástrčka řádně zapojena!3) Počkejte, až čerpadlo zchladne a motor se znovu rozběhne.4) Odstraňte případné zachycené nečistoty z oběžného kola!5) Kontaktujte servis! |
| Elektrické čerpadlo nedodává vodu, motor se otáčí. | 1) Odsávací mřížka se ucpala.2) Zpětný ventil se zaseknul. | 1) Vyčistěte mřížku!2) Vyčistěte nebo vyměňte ventil! |
| Čerpadlo dodává omezené množství vody. | 1) Odsávací mřížka se ucpala.2) Potrubí je ucpané.3) Oběžné kolo je potřebované. | 1) Vyčistěte mřížku!2) Odstraňte příčiny ucpání!3) Vyměňte oběžné kolo! |
| Neustálený chod. 1) Hrubé příměsi brání oběžnému kolu ve volném otáčení.2) Teplota kapaliny je příliš vysoká.3) Došlo k poruše motoru. | 1) Odstraňte příčiny ucpání!2) Tepelná ochrana motoru se aktivovala!3) Kontaktujte servis! |
Informace týkající se obalových materiálů: Použité obalové materiály musí být zlikvidovány v příslušných kontejnerech na tříděný odpad.
PROHLÁŠENÍ: ELPUMPS KFT, 4900 Fehérgyarmat, Szatmári ul., 21, Maďarsko potvrzuje, že tento výrobek splňuje požadavky CE (to znamená, že výrobek splňuje příslušné evropské směrnice) a že ponorné čerpadlo odpovídá technickým údajům uvedeným na datovém štítku a v návodu k obsluze.
Toto prohlášení je založeno na certifikaci provedené TÜV Rheinland InterCert Kft.
ES prohlåšeni o shodė / ES vyhlåšenie o zhode / Deklaracja zgodności WE / ES-izjava o skladnosti / EK-megfelelöségi nyilatkozat / EG-Konformitätserklärung / Declaration of conformity / Déclaration de conformité CE / Dichiarazione di conformità CE / EC izjava o sukladnosti
CZ prohlašuje výhradně na vlastní zodpovědnost, že níže uvedené zařízení splňuje všechna příslušná ustanovení předmětných předpisů Evropského společenství
