NÁVOD NA OBSLUHU CT 3674 Elpumps
SK prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
POZOR! Deti môžu používať zariadenie od 8 rokov. Osoby, ktoré majú znížené fyzické a duševné schopnosti alebo zhoršenú schopnosť vnímania, a osoby, ktoré nemajú dostatočné skúsenosti a znalosti, smú používať zariadenie iba pod dohl’adom alebo ak boli inštruované o bezpečnom používaní zariadenia a pochopili možné nebezpečenstvá v dôsledku jeho používania. Det’om je zakázané hrat’ sa so zariadením. Akékol’vek čistenie alebo údržbu zariadenia vykonávanú používatel’om smú deti vykonávať iba pod dohl’adom.
POZOR! Motor čerpadla je chladený čerpanou kvapalinou. Prietok chladiaceho média je zaistený kvapalinou pretekajúcou pozdlíž tela cez otvor s priemerom 2 mm. Ten nie je príznakom poruchy na čerpadle, ale správneho chladenia motora.
Varovanie: v záujme zachovania bezpečnosti osób a majetku venujte zvláštnu pozornost' nasledujúcim symbolom a pokynom.
NEBEZPEČENSTVO! Varuje, že nedodržanie pokynov, môže spôsobit' vážne riziko pre bezpečnost' osób a majetku.
POZOR! Varuje, že nedodržanie pokynov môže mat' za následok nebezpečenstvo pre čerpadlo alebo vybavenie.
POZOR! Pred začatím inštalácie si pozorne prečítajte tento Návod na použitie! Záruka sa nevzt'ahuje na poškodenie spôsobené nedodržiavaním predpisov.
POZOR! Podobne ako pri iných čerpadlách CT, sa aj čerpadlo typu CT 3674 s minimálnou zvyškovou výškou takisto automaticky ovláda vstavaným plavákovým spínačom s ohľadom na meniacu sa hladinu vody. Pre prípad úplného vyčerpania vody nainštalujte plavákový spínač do plastového dielu na výstupku. V prípade úplného vyčerpania vody musí byť zaistený trvalý dozor.
Obsah
Kapitola 1: Všeobecné informácie
Kapitola 2: Obmedzenie použitia
Kapitola 3: Inštalácia
Kapitola 1: Všeobecné informácie
Ponorné čerpadlá typu CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 sa môžu používať na čerpanie čistej vody, dažďovej vody zo studní, výkopov, priekop alebo pivníc, a to aj v pevnej inštalácii. Sú tiež vhodné na zalievanie a zavlažovanie rôznych rastlín. Čerpadlá typu CT2274, CT2274S, CT3274, CT3274S, CT4274, CT4274S sú vhodné na čerpanie odpadovej vody, ako aj znečistenej vody.
Skúška tesnosti a elektrická skúška sa vykonávajú na všetkých elektrických čerpadlách vo výrobe.
Kapitola 2: Obmedzenie použitia
VAROVANIE! Toto čerpadlo nie je vhodné na čerpanie horl'avých alebo nebezpečných kvapalín!
Nepoužívajte čerpadlo v záhradnom jazierku alebo bazéne, ak sa v nich nachádzajú osoby!
• Maximálna teplota čerpanej kvapaliny: 35 °C pri nepretržitej prevádzke, s plne ponoreným motorom.
- Maximálna híbka ponorenia: 5 m.
• Dížka napájacieho kábla: 10 m.
- Maximálny počet štartov za hodinu: 20, rovnomerne rozložených.
Kapitola 3: Inštalácia
NEBEZPEČENSTVO! Nebezpečenstvo úrazu elektrickým prúdom! Všetky úkony v rámci inštalácie čerpadla vykonávajte iba po odpojení napájacieho kábla!
NEBEZPEČENSTVO! V záujme zamedzenia zranenia osôb je prísne zakázané kontrolovať rukou nasávací aj výtlačný otvor, ak je čerpadlo pripojené k elektrickej sieti!
Na zdvíhanie alebo prenášanie čerpadla použite držadlo, ktoré slúži na tento účel. V prípade trvalej inštalácie vybavenej pevným potrubím nainštalujte spätný ventil, ktorý bude slúžit' na to, aby zabránil návratu kvapaliny pri zastavení čerpadla. Odporúča sa nainštalovať rýchlospojku na miesto vhodné na čistenie a údržbu.
Zberná šachta by mala mať takú veľkost, aby bol možný čo najmenší počet štartov za hodinu. (Pozrite: Obmedzenie použitia) V prípade dočasnej inštalácie sa odporúča použit' pružnú rúrku, ktorá je pripevnená k čerpadlu gumovým držiakom. Na manipuláciu s čerpadlom používajte Iano pripevnené k držadlu čerpadla! Jednofázové čerpadlá CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 sú vybavené prednastaveným plavákovým spínačom.
VAROVANIE! Uistite sa, že plavákový spínač zastaví - -čerpadlo pri dosiahnutí najnižšej hladiny kvapaliny!
VAROVANIE! Uistite sa, že napätie a kmitočet,, uvedené na typovom štítku čerpadla zodpovedajú napätiu a kmitočtu napájacej siete!
NEBEZPEČENSTVO! Nebezpečenstvo úrazu elektrickým prúdom! Osoba zodpovedná za inštaláciu sa musí uistiť, že elektrická siet' je vybavená účinným uzemňovacím vodičom v súlade s platnými normami.
NEBEZPEČENSTVO! Nebezpečenstvo úrazu elektrickým prúdom! Skontrolujte, či je elektrická siet' zaist'ujúca napájanie vybavená vysokocitlivým prúdovým spínačom (Fi relé 30mA DIN VDE 01100T739)!
Čerpadlá sú jednofázové zariadenia vybavené uzemnenou zástrčkou na konci napájacieho kábla; v tomto prípade je uzemnenie dosiahnuté zapojením zástrčky do zásuvky.
| Typ CT2274 CT2274S CT3274 CT3274S CT4274 CT4274S | ||||||
| Kmitočet | 50 Hz | |||||
| Napätie | 230 V ~ | |||||
| Rýchlosť otáčania | 2800 1/min | |||||
| Príkon 600 W 650 W 800 W 850 W | 450 W | |||||
| Trieda ochrany proti úrazu elektrickým prúdom | I. | |||||
| Krytie | IPX8 | |||||
| Prevádzkový režim | trvalý | |||||
| Prevádzková poloha | zvislá | |||||
| Hmotnosť | 4,5 kg | 5 kg | 5,5 kg | |||
| Max. prietok 12 m3/h 14 m3/h 15 m3/h | 16 m3/h | |||||
| Max. výtlačná výška | 6 m | 7 m | 8 m | 10 m | ||
| Prípojka výtlačného potrubia | 1 1⁄4" | |||||
| Tesnenie hriadeľa | Pružinové tesnenie | Pružinové tesnenie + axiálne tesnenie | ||||
| Hladina hluku (vo vzdialenosti 1,5 m) | 70 dB(A) | 72 dB(A) | ||||
line

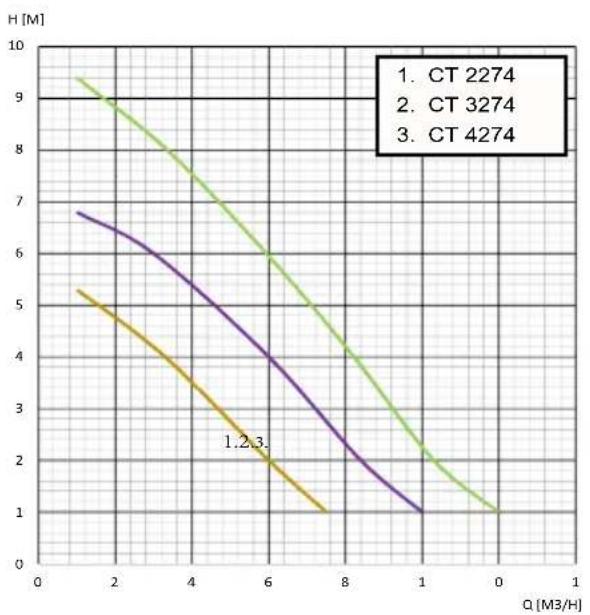

| CT | Q [M3/H] | H [M] | | ---- | -------- | ----- | | 2274 | 0 | 9 | | 3274 | 0 | 7 | | 4274 | 0 | 5 | | 2274 | 6 | 6 | | 3274 | 6 | 4 | | 4274 | 6 | 3 | | 2274 | 1 | 1 | | 3274 | 1 | 1 | | 4274 | 1 | 1 |
line

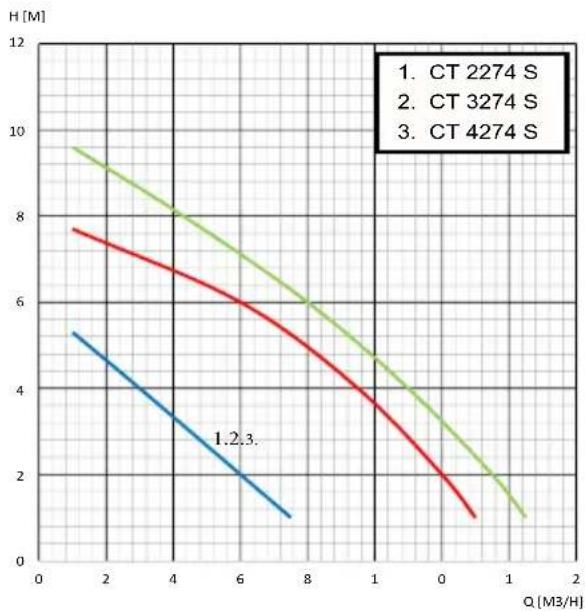

| Q [M3/H] | CT 2274 S | CT 3274 S | CT 4274 S | | -------- | --------- | --------- | --------- | | 0 | 9.5 | 7.8 | 5.3 | | 2 | 8.5 | 7.0 | 4.5 | | 4 | 7.5 | 6.2 | 3.7 | | 6 | 6.5 | 5.4 | 2.9 | | 8 | 5.5 | 4.6 | 2.1 | | 10 | 4.5 | 3.8 | 1.3 | | 12 | 3.5 | 3.0 | 0.5 | | 14 | 2.5 | 2.2 | - | | 16 | 1.5 | 1.4 | - | | 18 | 0.5 | 0.6 | - || Typ CT 2274 W CT 3274 W CT 4274 W | |||
| Kmitočet | 50 Hz | ||
| Napätie | 230 V ~ | ||
| Rýchlosť otáčania | 2800 1/min | ||
| Príkon 450 W 600 W 800 W | |||
| Trieda ochrany proti úrazu elektrickým prúdom | I. | ||
| Krytie | IPX8 | ||
| Prevádzkový režim | trvalý | ||
| Prevádzková poloha | zvislá | ||
| Hmotnosť 4,5 kg 5 kg | 5,5 kg | ||
| Max. prietok | 9 m3/h | 10 m3/h | 15 m3/h |
| Max. výtlačná výška | 7 m | 10 m | 12 m |
| Prípojka výtlačného potrubia | 1" | 1 1⁄4" | |
| Tesnenie hriadel'a | Pružinové tesnenie | Pružinové tesnenie + axiálne tesnenie | |
| Hladina hluku (vo vzdialenosti 1,5 m) | 70 dB(A) | 70 dB(A) | 72 dB(A) |
| Typ CT 3674 S | |
| Kmitočet 50 Hz | |
| Napätie 230 V ~ | |
| Rýchlost' otáčania 2800 1/min | |
| Príkon 600 W | |
| Trieda ochrany proti úrazu elektrickým prúdom | I. |
| Krytie IPX8 | |
| Prevádzkový režim trvalý | |
| Prevádzková poloha zvislá | |
| Hmotnosť 5 kg | |
| Max. prietok 10,8 m3/h | |
| Max. výtlačná výška 8 m | |
| Prípojka výtlačného potrubia 1 1⁄4" | |
| Tesnenie hriadel'a Pružinové tesnenie + axiálne tesnenie | |
| Hladina hluku (vo vzdialenosti 1,5 m) | 72 dB(A) |
line

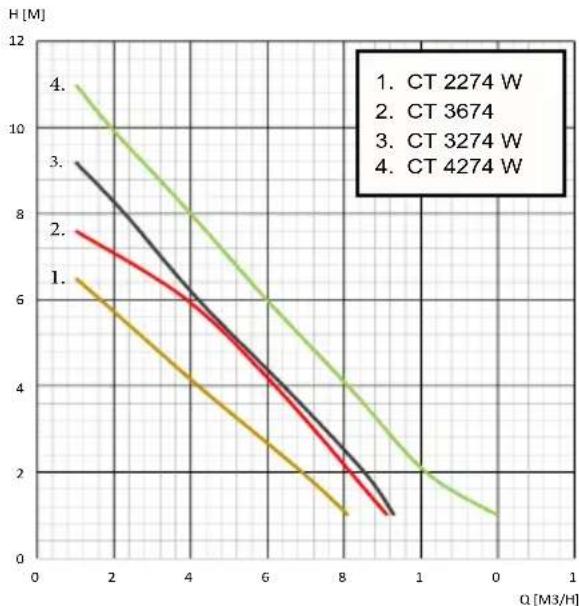

| CT Power | Q [M3/H] | H [M] | | -------- | -------- | ----- | | 2274 | 1.0 | 11.0 | | 3674 | 1.0 | 9.0 | | 3274 | 1.0 | 8.0 | | 4274 | 1.0 | 6.0 |Ochrana proti pret'aženiu
Jednofázové čerpadlá CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W a CT3674 sú vybavené relé tepelnej ochrany, ktoré ich chráni pred možným prehriatím.
Za normálnych okolností čerpadlá CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W a CT3674 nevyžadujú žiadnu údržbu. Niekedy môže byť nevyhnutné vyčistiť hydraulickú časť alebo vymenit' obežné koleso. Ak dôjde k poškodeniu napájacieho kábla alebo zástrčky, môže jeho okamžitú výmenu za iný kábel alebo zástrčku rovnakej kvality ako originál vykonat' výrobca, zákaznícky servis alebo kvalifikovaný technik! Rozmontovanie čerpadla smie vykonávat' iba špecializovaný servis. Po oprave sa musí zopakovat' tlaková skúška, ktorá sa musí potvrdit' písomne!
LIKVIDÁCIA ZASTARANÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ AKO ODPADU (s využitím systému na zber špeciálneho odpadu existujúceho v Európskej únii a iných krajinách)
Tento symbol na zariadení alebo na obale upozorňuje na to, že tento výrobok nemôže byť vyhodený do bežného domáceho odpadu. Odovzdajte tento výrobok v zbernom dvore, ktorý je určený na zhromaždenie a likvidáciu elektrických a elektronických zariadení. Správnou likvidáciou nepotrebných výrobkov budete pomáhať chránit’ životné prostredie a budete taktiež chránit’ l’udské zdravie pred ohrozením, ku ktorému môže dôjst’, ak nebudete dodržiavať správny spôsob likvidácie odpadov. Recyklácia materiálov pomáha pri ochrane prírodných zdrojov. Ak chcete získat’ dálšie informácie týkajúce sa recyklácie tohto výrobku, obrát’te sa na kompetentné úrady, na miestny zberný dvor alebo na predajcu, u ktorého ste tento výrobok kúpili.
| PORUCHA PRAVDEPODOBNA PRÍČINA RIEŠENIE | ||
| Elektrické čerpadlo nedodáva vodu, motor sa neotáča. | 1) Žiadne napájacie napätie.2) Zástrčka nie je riadne zastrčená v zásuvke.3) Tepelná ochrana odpojila motor od elektrickej siete.4) Obežné koleso sa zaseklo.5) Došlo k poškodeniu motora alebo kondenzátora. | 2) Skontrolujte, či sa privádza napätie a či je zástrčka riadne zapojená!3) Počkajte, až čerpadlo schladne a motor sa znovu rozbehne.4) Odstráňte prípadné zachytené nečistoty z obežného kolesa!5) Kontaktujte servis! |
| Elektrické čerpadlo nedodáva vodu, motor sa otáča. | 1) Odsávacia mriežka sa upchala.2) Spätný ventil sa zasekol. | 1) Vyčistite mriežku!2) Vyčistite alebo vymeňte ventil! |
| Čerpadlo dodáva obmedzené množstvo vody. | 1) Odsávacia mriežka sa upchala.2) Potrubie je upchaté.3) Obežné koleso je opotrebované. | 1) Vyčistite mriežku!2) Odstráňte príčiny upchania!3) Vymeňte obežné koleso! |
| Neustálený chod. 1) | Hrubé prímesi bránia obežnému kolesu vo volnom otáčaní.2) Teplota kvapaliny je príliš vysoká.3) Došlo k poruche motora. | 1) Odstráňte príčiny upchania!2) Tepelná ochrana motora sa aktivovala!3) Kontaktujte servis! |
Informácia týkajúca sa obalových materiálov: Použité obalové materiály musia byť zlikvidované v príslušných kontajneroch na triedený odpad.
VYHLÁSENIE: ELPUMPS KFT, 4900 Fehérgyarmat, Szatmári ul., 21, Maďarsko potvrdzuje, že tento výrobok splňa požiadavky CE (to znamená, že výrobok spĺňa príslušné európske smernice) a že ponorné čerpadlo zodpovedá technickým údajom uvedeným na dátovom štítku a v návode na obsluhu.
Toto vyhlásenie je založené na certifikácii vykonanej TÜV Rheinland InterCert Kft.
