MANUALE UTENTE CT 3674 Elpumps
IT dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo
IT dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo
ATTENZIONE! I bambini possono utilizzare questo apparecchio dall'età di 8 anni. Le persone che hanno una ridotta capacità fisica, percettiva o efficienza mentale e le persone che non hanno sufficiente esperienza e conoscenza dello stesso possono utilizzare l'apparecchio solo sotto supervisione o se ricevono indicazioni sull'uso sicuro del dispositivo e comprendono i possibili pericoli derivanti dal suo errato utilizzo. È vietato ai bambini di giocare con il dispositivo. Qualsiasi pulizia o manutenzione da parte dell'utente del dispositivo può essere eseguita da bambini unicamente sotto la supervisione di un adulto.
ATTENZIONE! Il motore della pompa viene raffreddato dal liquido erogato. Il flusso del refrigerante è assicurato dal liquido che scorre lungo il corpo attraverso un foro di ø2 mm. Non indica l'anomalia della pompa, ma il corretto raffreddamento del motore.
Avvertenza: al fine di salvaguardare la sicurezza personale e materiale, prestare particolare attenzione alle seguenti indicazioni e disposizioni!
PERICOLO! Rischio di scosse elettriche! Avverte che il mancato rispetto della disposizione comporta il rischio di scariche elettriche.
PERICOLO! Si avverte che il mancato rispetto della disposizione può comportare gravi rischi per l'incolumità personale e materiale.
ATTENZIONE! Avverte che il mancato rispetto della disposizione può comportare un pericolo per la pompa o per l'apparecchiatura.
ATTENZIONE! Prima di iniziare l'installazione, leggere attentamente queste istruzioni per l'uso! La garanzia non copre eventuali danni derivanti dal mancato rispetto delle disposizioni.
ATTENZIONE! Analogamente alle altre pompe CT, anche la pompa del tipo CT 3674 con prevalenza a piena depressione viene azionata automaticamente dal galleggiante incorporato in funzione della variazione del livello dell'acqua. Per la testa a depressione completa, installare l'interruttore a galleggiante nel pezzo di plastica che si trova sull'aletta. In caso di testa a depressione totale, deve essere assicurata una supervisione permanente.
Indice
Capitolo 1: Informazioni generali
Capitolo 2: Limiti di applicazione
Capitolo 3: Installazione
Capitolo 4: Collegamento elettrico
Capitolo 5: Dati tecnici
Capitolo 6: Manutenzione, risoluzione dei problemi
Capitolo 1: Informazioni generali
Le pompe sommergibili del tipo CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 possono essere utilizzate per il pompaggio di acqua pulita, piovana da pozzi, fosse, fossati o cantine, anche se installate fisse. Sono adatti anche per l'irrigazione ad allagamento di varie piante. Le pompe del tipo CT2274, CT2274S, CT3274, CT3274S, CT4274, CT4274S sono adatte al pompaggio di acque reflue e anche acqua contaminata.
Il test di tenuta e il test elettrico vengono eseguiti su tutte le elettropompe quando sono assemblate.
Alla consegna della pompa verificare se è stata danneggiata durante il trasporto; se sì, avvisa immediatamente il venditore. Questa operazione dovrebbe essere fatta entro otto giorni dalla data di vendita.
Capitolo 2: Limiti di applicazione
AVVERTENZA! La pompa non è adatta al pompaggio di liquidi infiammabili o pericolosi!
AVVERTENZA! Evitare rigorosamente il funzionamento a secco della pompa!
Non utilizzare la pompa in laghetti da giardino o piscine mentre vi stazionano persone!
- Temperatura massima del liquido pompato: 35°C in funzionamento continuo, con il motore completamente sommerso.
• Profondità massima di immersione: 5 m.
• Lunghezza cavo di alimentazione: 10 m. - Numero massimo di avviamenti orari: 20, distribuiti uniformemente.
Capitolo 3: Installazione
PERICOLO! Rischio di scosse elettriche! Eseguire ogni operazione di installazione della pompa solo dopo aver scollegato il cavo di rete!
PERICOLO! Al fine di evitare gravi lesioni personali, è severamente vietato ispezionare manualmente l'apertura di aspirazione e mandata mentre la pompa è collegata alla rete!
Per eseguire qualsiasi operazione di sollevamento o trasporto, utilizzare la maniglia che serve a questo scopo. In caso di installazione permanente dotata di tubazione fissa, installare una valvola di non ritorno che serve per evitare il ritorno del liquido quando la pompa è ferma. Si consiglia di installare un pezzo di connessione rapida in un luogo che aiuti nella pulizia e nella manutenzione.
L'albero di raccolta deve avere dimensioni tali da rendere possibile il minor numero di avviamenti all'ora. (Vedi: Limiti di applicazione) In caso di applicazione temporanea, si consiglia di utilizzare un tubo flessibile fissato alla pompa con supporto in gomma. Per maneggiare la pompa, utilizzare una fune fissata all'impugnatura della pompa! Le pompe monofase CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 sono dotate di galleggiante preimpostato.
AVVERTENZA! Assicurarsi che l'interruttore a galleggiante arresti la pompa quando si raggiunge il livello del liquido più basso!
Assicurarsi che nulla impedisca il movimento dell'interruttore galleggiante!
Capitolo 4: Collegamento elettrico
AVVERTENZE! Assicurarsi che la tensione e la frequenza, indicati nella targhetta della pompa sono gli stessi della rete di alimentazione!
PERICOLO! Rischio di scosse elettriche! Il responsabile dell'installazione deve accertarsi che la rete elettrica sia dotata di un cavo di messa a terra efficiente secondo le norme vigenti.
PERICOLO! Rischio di scosse elettriche! Assicurarsi che il sistema di alimentazione elettrica sia dotato di un interruttore di protezione dalla corrente di dispersione altamente sensibile (Relè Fi 30mA DIN VDE 01100T739)!
Le pompe sono dispositivi monofase, dotati di presa a muro con 2+ messa a terra all'estremità dei cavi di collegamento alla rete elettrica; in questo caso la messa a terra si realizza quando la spina è collegata alla presa.
Capitolo 5: Dati tecnici
| Modello CT2274 CT2274S CT3274 CT3274S CT4274 CT4274S | ||||||
| Frequenza | 50 Hz | |||||
| Voltaggio | 230 V ~ | |||||
| Velocità di rotazione | 2800 1/min | |||||
| Ingresso alimentazione 600 W 650 W 800 W 850 W | ||||||
| Classe di protezione antiurto | I. | |||||
| Protezione | IPX8 | |||||
| Modalità operativa | costante | |||||
| Posizione operativa | verticale | |||||
| Peso | 4,5 kg 5 kg 5,5 kg | |||||
| Portata massima 12 m3/h 14 m3/h 15 m3/h 9 h3/h3/h | ||||||
| Altezza di mandata massima 7 m 8 m 6 m 10 m | ||||||
| Collegamento del tubo di mandata | 1 1/4" | |||||
| Tenuta dell'albero | Anello di tenuta a molla | Anello di tenuta a molla + tenuta assiale | ||||
| Livello di rumore (a 1,5 m di distanza) | 70 dB(A) 72 dB(A) | |||||
line

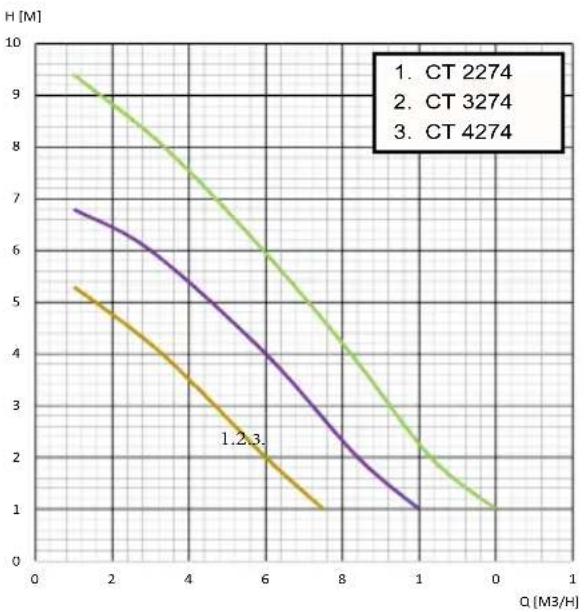

| CT | Q [M3/H] | H [M] | | ---- | -------- | ----- | | 2274 | 0 | 9.5 | | 3274 | 0 | 8.5 | | 4274 | 0 | 6.0 | | 2274 | 1 | 1.0 | | 3274 | 1 | 1.0 | | 4274 | 1 | 1.0 |
line

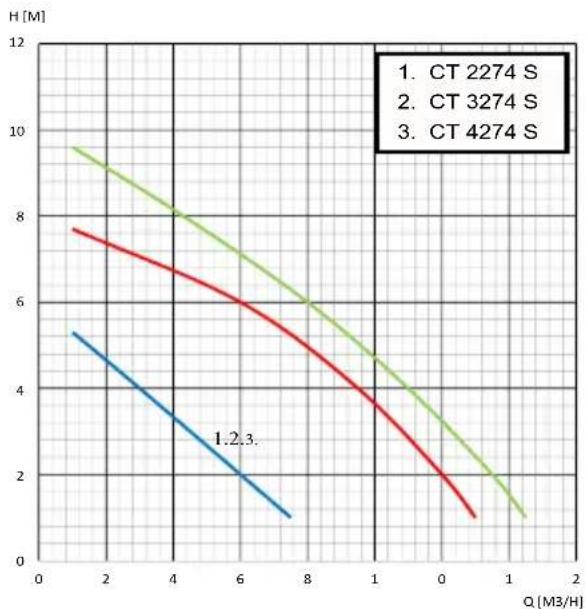

| Q [M3/H] | CT 2274 S | CT 3274 S | CT 4274 S | | -------- | --------- | --------- | --------- | | 0 | 9.5 | 7.8 | 5.3 | | 2 | 8.5 | 7.0 | 4.5 | | 4 | 7.5 | 6.2 | 3.7 | | 6 | 6.5 | 5.4 | 2.9 | | 8 | 5.5 | 4.6 | 2.1 | | 10 | 4.5 | 3.8 | 1.3 | | 12 | 3.5 | 3.0 | 0.5 | | 14 | 2.5 | 2.2 | - | | 16 | 1.5 | 1.4 | - | | 18 | 0.5 | 0.6 | - || Modello CT 2274 W CT 3274 W CT 4274 W | |||
| Frequenza | 50 Hz | ||
| Voltaggio | 230 V ~ | ||
| Velocità di rotazione | 2800 1/min | ||
| Ingresso alimentazione 450 W 600 W 800 W | |||
| Classe di protezione antiurto | I. | ||
| Protezione | IPX8 | ||
| Modalità operativa | costante | ||
| Posizione operativa | verticale | ||
| Peso 4,5 kg 5 kg | 5,5 kg | ||
| Portata massima | 9 m3/h | 10 m3/h | 15 m3/h |
| Altezza di mandata massima | 7 m | 10 m | 12 m |
| Collegamento del tubo di mandata | 1" | 1 1/4" | |
| Tenuta dell'albero | Anello di tenuta a molla | Anello di tenuta a molla + tenuta assiale | |
| Livello di rumore (a 1,5 m di distanza) | 70 dB(A) | 70 dB(A) | 72 dB(A) |
| Modello CT 3674 S | |
| Frequenza 50 Hz | |
| Voltaggio 230 V ~ | |
| Velocità di rotazione 2800 1/min | |
| Ingresso alimentazione 600 W | |
| Classe di protezione antiurto I. | |
| Protezione IPX8 | |
| Modalità operativa costante | |
| Posizione operativa verticale | |
| Peso 5 kg | |
| Portata massima 10,8 m3/h | |
| Altezza di mandata massima 8 m | |
| Collegamento del tubo di mandata | 1 1/4" |
| Tenuta dell'albero Anello di tenuta a molla + tenuta assiale | |
| Livello di rumore (a 1,5 m di distanza) | 72 dB(A) |
line

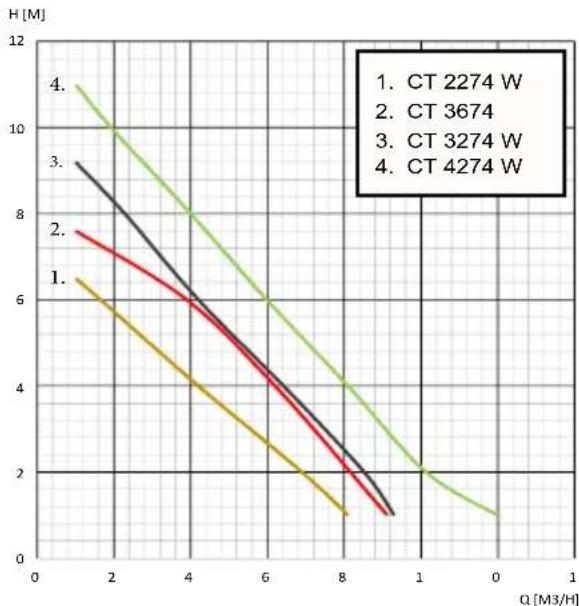

| CT Power | Q [M3/H] | H [M] | | -------- | -------- | ----- | | 2274 | 0.5 | 11.0 | | 2274 | 1.0 | 8.0 | | 2274 | 1.5 | 6.0 | | 2274 | 2.0 | 4.0 | | 2274 | 2.5 | 2.0 | | 2274 | 3.0 | 1.0 | | 2274 | 3.5 | 0.5 | | 3674 | 0.5 | 9.0 | | 3674 | 1.0 | 6.0 | | 3674 | 1.5 | 4.0 | | 3674 | 2.0 | 2.0 | | 3674 | 2.5 | 1.0 | | 3674 | 3.0 | 0.5 | | 3674 | 3.5 | 0.2 | | 3274 | 0.5 | 7.5 | | 3274 | 1.0 | 5.0 | | 3274 | 1.5 | 3.0 | | 3274 | 2.0 | 1.5 | | 3274 | 2.5 | 1.0 | | 3274 | 3.0 | 0.5 | | 3274 | 3.5 | 0.2 | | 4274 | 0.5 | 6.5 | | 4274 | 1.0 | 4.5 | | 4274 | 1.5 | 2.5 | | 4274 | 2.0 | 1.5 | | 4274 | 2.5 | 1.0 | | 4274 | 3.0 | 0.5 | | 4274 | 3.5 | 0.2 | | 4274 | 4.0 | 0.1 |Protezione da sovraccarico
Le pompe monofase CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W e CT3674 sono dotate di relè di protezione termica che in modo da proteggerle da ogni possibile surriscaldamento.
Capitolo 6: Manutenzione, risoluzione dei problemi
PERICOLO! Rischio di scosse elettriche! Prima di eseguire qualsiasi intervento di manutenzione, scollegare la pompa dalla rete elettrica; puoi farlo estraendo la spina di collegamento dalla presa.
In circostanze normali, le pompe CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W e CT3674 non richiedono alcuna manutenzione. Occasionalmente può essere necessario pulire la parte idraulica o sostituire la girante. Se il cavo di collegamento o la spina del connettore si danneggia, la sua sostituzione immediata con un altro cavo o spina della stessa qualità dell'originale può essere effettuata solo dal produttore, dal servizio clienti o da un tecnico specializzato! Lo smontaggio della pompa può essere effettuato solo da un'officina di riparazione specializzata. Dopo la riparazione, è necessario ripetere il test di pressione, che deve essere certificato per iscritto!
SMALTIMENTO COME RIFIUTI DEI DISPOSITIVI ELETTRICI ED ELETTRONICI SOSTITUITI (Da utilizzare nel sistema di raccolta differenziata dei rifiuti dell'Unione Europea e di altri paesi)
Questo simbolo sul dispositivo o sulla confezione indica che il prodotto non deve essere smaltito come rifiuto domestico. Si prega di smaltirlo presso il luogo di raccolta assegnato alla raccolta di dispositivi elettrici ed elettronici. Con una corretta gestione dei prodotti sostituiti si può aiutare a prevenire i danni all'ambiente e alla salute umana che potrebbero verificarsi se non si segue il modo corretto di smaltimento dei rifiuti. Il riciclaggio dei materiali aiuta nella conservazione delle risorse naturali. Per ulteriori informazioni sul riciclaggio del prodotto, contattare le autorità competenti, il fornitore locale del servizio di raccolta dei rifiuti o il negozio in cui è stato acquistato il prodotto.
| GUASTO POSSIBILE CAUSA SOLUZIONE | ||
| L’elettropompa non fornisce acqua, il motore non gira. | 1) Nessuna tensione di alimentazione.2) La presa a muro non è inserita correttamente.3) La protezione termica disconnette il motore dalla rete.4) La girante si è bloccata.5) Il motore o il condensatore sono danneggiati. | 2) Verificare la presenza della tensione di alimentazione e inserire correttamente la presa a muro!3) Attendere che la pompa si raffreddi e il motore si riavvii.4) Rimuovere eventuali intasamenti dalla girante!5) Contattare l’officina del servizio di riparazione! |
| L’elettropompa non eroga acqua, il motore gira. | 1) La griglia di scarico è ostruita.2) La valvola di non ritorno si è bloccata. | 1) Pulisci la griglia!2) Pulire o sostituire la valvola! |
| La pompa fornisce una quantità limitata di acqua. | 1) La griglia di scarico è ostruita.2) La tubazione si è intasata.3) La girante è usurata. | 1) Pulisci la griglia!2) Rimuovere le cause di intasamento!3) Sostituire la girante! |
| Corsa irregolare. 1) | Una contaminazione grossolana impedisce alla girante di ruotare liberamente.2) La temperatura del liquido è troppo alta.3) Il motore è guasto. | 1) Rimuovere le cause di intasamento!2) La protezione termica del motore è in funzione!3) Contattare l'officina del ervizio di riparazione! |
Informazioni relative ai materiali di imballaggio: I materiali di imballaggio usati devono essere gettati nell'apposito raccoglitore di rifiuti.
DICHIARAZIONE: ELPUMPS KFT, 4900 Fehérgyarmat, Szatmári Street, 21, Ungheria dichiara la conformità CE del prodotto (ovvero il prodotto soddisfa le relative direttive europee) e che la pompa sommersa è conforme ai dati tecnici riportati nella targa dati e nelle Istruzioni per uso.
Questa dichiarazione si basa sulla certificazione del TÜV Rheinland InterCert Kft.
