NAVODILA ZA UPORABO CT 3674 Elpumps
POZOR! Otroci lahko to napravo uporabljajo od starosti 8 let dalje. Osebe z okvarjenimi telesnimi in zaznavnimi sposobnostmi ali oslabljeno duševno učinkovitostjo ter osebe, ki nimajo zadostnih izkušenj in znanja, smejo uporabljati aparat samo, će jih pri tem kdo nadzoruje ali pa prejmejo navodila za varno uporabo naprave in razumejo možne nevarnosti, do katerih bi lahko prišlo zaradi njene uporabe. Otroci se ne smejo igrati z napravo. Otroci lahko čistijo ali izvajajo uporabniško vzdrževanje naprave le pod nadzorom.
POZOR! Motor črpalke se hladi z dobavljeno tekočino. Pretok hladilnega sredstva zagotavlja tekočina, ki teče skozi telo skozi izvrtino ø2 mm. To ne pomeni, da je v črpalki prišlo do okvare, pač pa, da se motor pravilno hladi.
Pozor: z namenom zagotavljanja osebne varnosti in varnostni materiala bodite še posebej pozorni na naslednje znake in predpise.
NEVARNOST! Nevarnost električnega udara! Ta znak vas opozarja, da bi zaradi neupoštevanja predpisov lahko prišlo do tveganja za elektrošok.
NEVARNOST! Ta znak vas opozarja, da bi, lahko neupoštevanje predpisov povzročilo resno tveganje za osebno varnost in varnost materiala.
POZOR! Ta znak vas opozarja, da bi lahko neupoštevanje predpisov povzročilo nevarnost za črpalko ali opremo.
POZOR! Pred začetkom namestitve natančno preberite ta navodila za uporabo! Garancija ne krije škode, ki bi nastala zaradi neupoštevanja predpisov.
POZOR! Podobno kot pri drugih črpalkah CT tudi črpalka tipa CT 3674 z možnostjo popolne potopitve glave deluje samodejno z vgrajenim plavajočim stikalom v skladu s spremembo nivoja vode. Za popolno potopitev glave namestite plavajoče stikalo v plastični kos, ki ga najdete na ročaju. V primeru popolne potopitve glave je treba zagotoviti neprestano spremljanje.
Vsebina
Poglavje 1: Splošne informacije
Poglavje 2: Omejitve uporabe
Poglavje 3: Namestitev
Poglavje 5: Tehnični podatki
Poglavje 6: Vzdrževanje, odpravljanje težav
Poglavje 1: Splošne informacije
Potopne črpalke tipa CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 se lahko uporabljajo za črpanje čiste vode in deževnice iz vodnjakov, jam, jarkov ali kleti, tudi će gre za fiksno namestitev. Primerne so tudi za poplavno namakanje različnih rastlin. Črpalke tipa CT2274, CT2274S, CT3274, CT3274S, CT4274, CT4274S so primerne za črpanje odplak, tudi onesnažene vode.
Preskus puščanja in električni preskus je treba opraviti na vseh električnih črpalkah, ko se jih sestavi. Ko bo črpalka dostavljena, preverite, će se ni morda poškodovala med transportom. Če je črpalka poškodovana, o tem nemudoma obvestite prodajalca. To morate storiti najpozneje v osmih dneh od dneva prodaje.
Poglavje 2: Omejitve uporabe
OPOZORILO! Črpalka ni primerna za črpanje vnetljivih ali nevarnih tekočin!
OPOZORILO! Nujno se izogibajte suhemu delovanju črpalke!
Črpalke ne uporabljajte v jezerih na vrtu ali plavalnih bazenih, ko se v njih zadržujejo ljudje!
- Najvišja temperatura črpane tekočine: 35 °C v neprekinjenem delovanju, s popolnoma potopljenim motorjem.
- Največja globina potopitve: 5 m.
• Dolžina napajalnega kabla: 10 m. - Največje število zagonov na uro: 20 enakomerno porazdeljenih.
Poglavje 3: Namestitev
NEVARNOST! Nevarnost električnega udara! Vsako operacijo namestitve črpalke izvajajte šele po odklopu omrežnega kabla!
NEVARNOST! Da bi se izognili resnim telesnim poškodbam, je strogo prepovedano ročno pregledovati sesalno in dovodno odprtino, ko je črpalka priključena na električno omrežje!
Za dviganje ali prenašanje črpalke uporabite temu namenjeni ročaj. V primeru trajne vgraditve, opremljene s fiksnim cevovodom, namestite protipovratni ventil, da se tako prepreči vračanje tekočine, ko je črpalka ustavljena. Priporočljivo je, da elemente za hitro spajanje namestite na mesto, ki bo pomagalo pri čiščenju in vzdrževanju.
Zbiralni jašek mora biti ustrezne velikosti, da se lahko omogoči najmanjše možno število zagonov na uro. (Glejte poglavje Omejitve uporabe) V primeru začasne uporabe priporočamo uporabo gibke dovodne cevi, ki je na črpalko pritrjena z gumijastim držalom. Črpalko uporabljajte s pomočjo vrvi, ki je pritrjena na ročaj črpalke. Enofazne črpalke CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 so opremljene s prednastavljenim plavajočim stikalom.
OPOZORILO! Poskrbite, da bo plavajoče stikalo zaustavilo črpalko, ko bo ta dosegla najnižji nivo tekočine!
Prepričajte se, da premikanja plavajočega stikala nič ne ovira!
OPOZORILO! Prepričajte sta, da bosta napetost in frekvenca, navedeni na tipski ploščici črpalke, enaki tistim v napajalnem omrežju!
NEVARNOST! Nevarnost električnega udara! Odgovorna oseba za namestitev mora preveriti, ali je električno omrežje opremljeno z učinkovitim ozemljitvenim kablom v skladu z veljavnimi standardi.
NEVARNOST! Nevarnost električnega udara! Prepričajte se, da je električni sistem opremljen z zelo občutljivim zaščitnim stikalom za uhajavi tok (Fi rele 30mA DIN VDE 01100T739)!
Črpalke so enofazne naprave, opremljene z 2+ ozemljenim stenskim vtičem na koncu omrežnih priključnih kablov; v tem primeru je ozemljitev dosežena, ko je vtič priključen v vtičnico.
Poglavje 5: Tehnični podatki
| Tip CT2274 CT2274S CT3274 | CT3274S CT4274 CT4274S | ||||
| Frekvenca | 50 Hz | ||||
| Napetost | 230 V ~ | ||||
| Hitrost vrtenja | 2800 1/min | ||||
| Vhodna moč 600 W 650 W 800 | W 850 W 450 W | ||||
| Razred zaščite pred električnim udarom | I. | ||||
| Zaščita | IPX8 | ||||
| Način delovanja | stalen | ||||
| Delovni položaj | navpično | ||||
| Teža | 4,5 kg | 5 kg | 5,5 kg | ||
| Najvišja stopnja 12 m3/h 14 m3/h | 15 m3/h 916 m3/h | ||||
| Največja glava za izpust 7 m 8 m | 6 m | 10 m | |||
| Priključek dovodne cevi | 1 1⁄4" | ||||
| Tesnilni obroč za gred | Vzmetni tesnilni obroč | Vzmetni tesnilni obroč + aksialno tesnilo | |||
| Raven hrupa (na razdalji 1,5 m) | 70 dB(A) | 72 dB(A) | |||
line

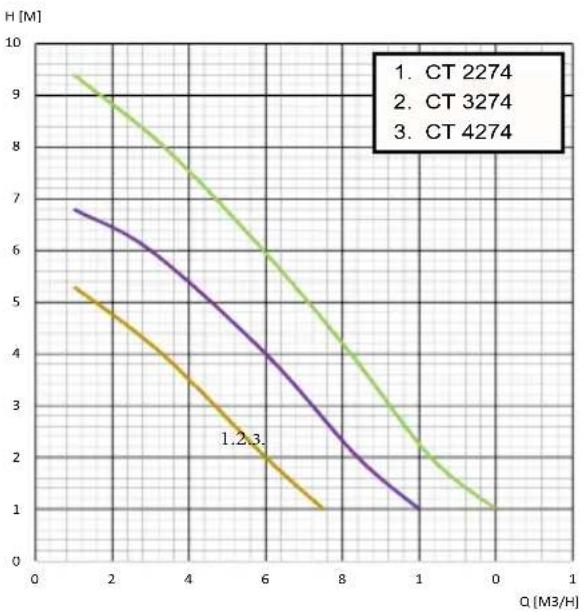

| CT | Q [M3/H] | H [M] | | ---- | -------- | ----- | | 2274 | 0 | 9 | | 3274 | 0 | 8 | | 4274 | 0 | 7 | | 2274 | 6 | 6 | | 3274 | 6 | 5 | | 4274 | 6 | 4 | | 2274 | 1 | 3 | | 3274 | 1 | 2 | | 4274 | 1 | 1 | | 2274 | 0 | 1 | | 3274 | 0 | 1 | | 4274 | 0 | 1 |
line

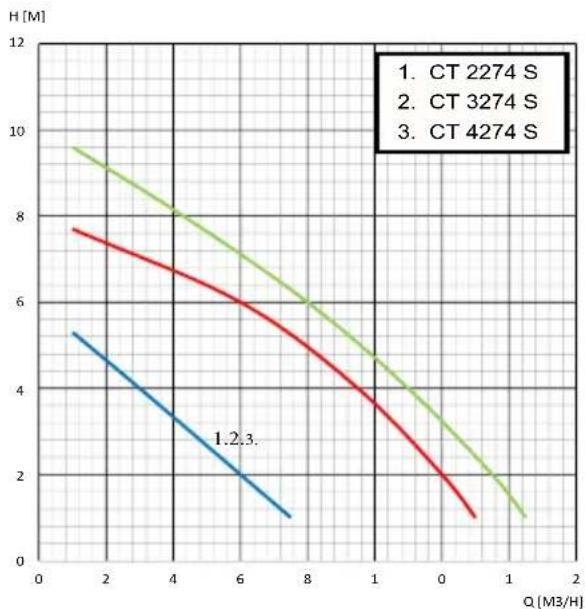

| Q [M3/H] | CT 2274 S | CT 3274 S | CT 4274 S | | -------- | --------- | --------- | --------- | | 0 | 9.5 | 7.8 | 5.3 | | 2 | 8.5 | 7.0 | 4.5 | | 4 | 7.5 | 6.2 | 3.7 | | 6 | 6.5 | 5.4 | 2.9 | | 8 | 5.5 | 4.6 | 2.1 | | 10 | 4.5 | 3.8 | 1.3 | | 12 | 3.5 | 3.0 | 0.5 | | 14 | 2.5 | 2.2 | - | | 16 | 1.5 | 1.4 | - | | 18 | 0.5 | 0.6 | - || Tip CT 2274 W CT 3274 W CT 4274 W | |||
| Frekvenca | 50 Hz | ||
| Napetost | 230 V ~ | ||
| Hitrost vrtenja | 2800 1/min | ||
| Vhodna moč 450 W 600 W 800 W | |||
| Razred zaščite pred električnim udarom | I. | ||
| Zaščita | IPX8 | ||
| Način delovanja | stalen | ||
| Delovni položaj | navpično | ||
| Teža 4,5 kg 5 kg | 5,5 kg | ||
| Najvišja stopnja | 9 m3/h | 10 m3/h | 15 m3/h |
| Največja glava za izpust | 7 m | 10 m | 12 m |
| Priključek dovodne cevi | 1" | 1 1/4" | |
| Tesnilni obroč za gred | Vzmetni tesnilni obroč | Vzmetni tesnilni obroč + aksialno tesnilo | |
| Raven hrupa (na razdalji 1,5 m) | 70 dB(A) 70 dB(A) | 72 dB(A) | |
| Tip CT 3674 S | |
| Frekvenca 50 Hz | |
| Napetost 230 V ~ | |
| Hitrost vrtenja 2800 1/min | |
| Vhodna moč 600 W | |
| Razred zaščite pred električnim udarom | I. |
| Zaščita IPX8 | |
| Način delovanja stalen | |
| Delovni položaj navpično | |
| Teža 5 kg | |
| Najvišja stopnja 10,8 m3/h | |
| Največja glava za izpust 8 m | |
| Priključek dovodne cevi 1 1⁄4" | |
| Tesnilni obroč za gred Vzmetni tesnilni obroč + aksialno tesnilo | |
| Raven hrupa (na razdalji 1,5 m) | 72 dB(A) |
line

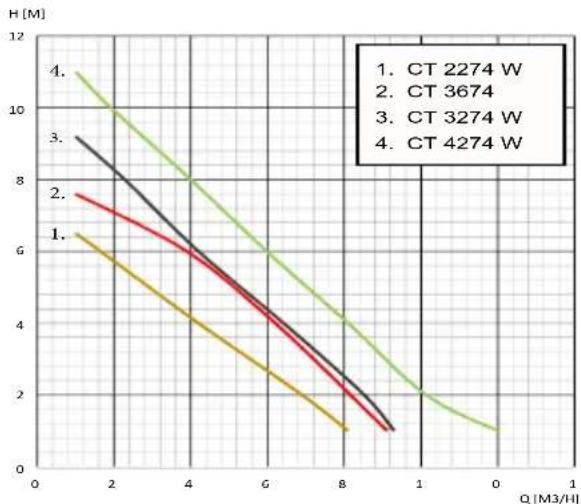

| Q [M3/H] | H [M] (1) | H [M] (2) | H [M] (3) | H [M] (4) | | -------- | --------- | --------- | --------- | --------- | | 0 | 6.5 | 7.5 | 9.0 | 11.0 | | 2 | 5.5 | 7.0 | 8.0 | 10.0 | | 4 | 4.5 | 6.0 | 7.0 | 8.0 | | 6 | 3.5 | 5.0 | 6.0 | 6.0 | | 8 | 2.5 | 4.0 | 5.0 | 4.0 | | 10 | 1.5 | 3.0 | 4.0 | 2.0 | | 1 | - | - | - | - |Zaščita pred preobremenitvijo
Enofazne črpalke CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W in CT3674 so opremljene s toplotno zaščitnim relejem, ki jih ščiti pred morebitnim pregrevanjem.
Poglavje 6: Vzdrževanje, odpravljanje težav
NEVARNOST! Nevarnost električnega udara! Pred izvajanjem vzdrževalnih del črpalko odklopite iz električnega omrežja; to lahko storite tako, da izvlečete vtič iz vtičnice.
V normalnih okoliščinah črpalke CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W in CT3674 ne potrebujejo nobenega vzdrževanja. Občasno bo morda treba očistiti hidravlični del ali zamenjati rotor. Če se priključni kabel ali priključni vtič poškoduje, ga lahko proizvajalec, servisna služba ali usposobljen tehnik takoj zamenja z drugim kablom ali vtičem enake kakovosti kot izvirni kabel/vtič. Črpalko lahko razstavi le specializirani servis za popravila. Po popravilu je treba ponovno opraviti tlačni preizkus, ki ga je treba pisno potrditi!
ODSTRANJEVANJE STARIH ELEKTRIČNIH IN ELEKTRONSKIH NAPRAV KOT ODPADKI (Namenjeno uporabi v sistemu selektivnega zbiranja odpadkov v Evropski uniji in drugih državah)
Ta simbol na napravi ali embalaži označuje, da z izdelkom ne smete ravnati enako kot z gospodinjskimi odpadki. Prosimo, da ga odvržete na zbirno mesto, ki je namenjeno zbiranju električnih in elektronskih naprav. S
pravilnim ravnanjem s starimi izdelki lahko preprečite škodo za okolje in zdravje ljudi, ki bi lahko nastala, će ne upoštevate pravilnega načina odlaganja odpadkov. Recikliranje materialov pomaga pri ohranjanju naravnih virov. Za dodatne informacije o recikliranju izdelka se obrnite na pristojne organe, lokalnega ponudnika storitev zbiranja odpadkov ali trgovino, kjer ste izdelek kupili.
| NAPAKA MOŽEN VZROK REŠITEV | ||
| Električna črpalkane dovaja vode,motor se ne vrti. | 1) Ni napajalne napetosti.2) Stenski vtič ni pravilnovstavljen.3) Toplotna zaščita je odklopilamotor iz električnega omrežja.4) Rotor se je zataknil.5) Poškodovan je motor alikondenzator. | 2) Preverite, ali lahko dovajate napajalnonapetost, in pravilno vklopite stenski vtič!3) Počakajte, da se črpalka ohladi in semotor znova zažene.4) Odstranite snovi, ki bi lahko zamašilerotor!5) Obrnite se na servisno delavnico! |
| Električna črpalkane dovaja vode,motor se vrti. | 1) Izpušna rešetka je zamašena.2) Protipovratni ventil se jezataknil. | 1) Očistite rešetko!2) Očistite ali zamenjajte ventil! |
| Črpalka dovajaomejeno količinovode. | 1) Izpušna rešetka je zamašena.2) Cevovod je zamašen.3) Rotor je obrabljen. | 1) Očistite rešetko!2) Odstranite vzroke zamašitve.3) Zamenjajte rotor. |
| Črpalka ne deluje gladko (se med delovanjem zatika). | 1) Groba onesnaževala preprečujejo prosto vrtenje rotorja.2) Temperatura tekočine je previsoka.3) Motor je odpovedal. | 1) Odstranite vzroke zamašitve.2) Toplotna zaščita motorja deluje!3) Obrnite se na servisno delavnico! |
Informacije o embalažnih materialih: Uporabljeno embalažo je treba odvreči v ustrezni zbiralnik odpadkov.
IZJAVA: Podjetje ELPUMPS KFT, 4900 Fehérgyarmat, Szatmári Street, 21, Madžarska potrjuje CE-skladnost izdelka (to pomeni, da izdelek ustreza zadevnim evropskim direktivam) in izjavlja, da je potopna črpalka v skladu s tehničnimi podatki, navedenimi na ploščici s podatki in v navodilih za uporabo. Ta izjava temelji na certifikatu TÜV Rheinland InterCert Kft.
