BRUGSANVISNING CT 3674 Elpumps

symbolet på enheten eller emballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall.

BEMÆRK! Dette apparat kan betjenes af børn fra 8 år. Personer med nedsatte fysisk, sensorisk eller mental kapacitet eller utilstrækkelig erfaring bør kun benytte apparatet, hvis det sker under opsyn eller de er blevet instrueret i sikker brug og forstår de potentielle farer. Dette apparat er ikke legetøj, tillad derfor ikke at børn leger med det, eller forsøger at rengøre eller servicere apparatet.

BEMÆRK! Pumpemotoren afkøles af den transporterede væske. Gennemstrømning af kølevæske sikres ved at væsken løber gennem et ø2 mm hul og ned af kappen. Dette betyder ikke, at pumpen er defekt, men at motoren bliver kølet, som tiltænkt.

Advarsel! Af hensyn til personsikkerhed og for at undgå skader på ejendom skal du være særlig opmærksom på advarselstekster og mærkning nedenfor.

FARE! Fare for elektrisk stød. Advarer om, at der er risiko for elektrisk stød, hvis instruktionerne ikke følges.

FARE! Advarer om, at afvigelse fra denne instruktion kan resultere i alvorlig personskade eller skade på ejendom.

BEMÆRK! Advarer om, at undladelse af at følge instruktionerne kan medføre beskadigelse af pumpe eller udstyr.

BEMÆRK! Læs denne betjeningsvejledning omhyggeligt, før du starter installationen. Skader som følger af manglende overholdelse er ikke dækket af garantien.

BEMÆRK! Ligesom de andre pumper i CT-serien, arbejder CT 3674 drænpumpen automatisk ud fra vandstanden ved hjælp af den indbyggede svømmerafbryder. For at suge væsken fuldstændigt ud, skal du placere svømmerafbryderen i plastikbeholderen på toppen. Når væsken skal suges fuldstændigt ud, skal pumpen være under opsyn.

Indholdsfortegnelse

Afsnit 1: Generelle anvisninger

Afsnit 2: Begrænsninger for anvendelse

Afsnit 3: Montering

Afsnit 4: Elektrisk tilslutning

Afsnit 5: Tekniske data

Afsnit 6: Vedligeholdelse, fejlfinding

Afsnit 1: Generelle anvisninger

CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W og CT3674 dykpumper egner sig til pumpning af rent vand og regnvand fra brønde, skakte, gruber, kældre – også som fast installation. Pumperne er velegnede til at overrisle planter der skal stå i oversvømmelse. CT2274, CT2274S, CT3274, CT3274S, CT4274, og CT4274S modellerne er tillige egnede til transport af spildevand og forurenet vand.

Alle elektriske pumper underkastes lækagetest og el-inspektion under produktionen.

Ved levering skal det kontrolleres, at pumpen ikke har lidt skade under transporten. Hvis det er tilfældet, skal forhandleren straks underrettes. Dette bør ske inden for otte dage fra købet.

Afsnit 2: Begrænsninger for anvendelse

ADVARSEL: Pumpen er ikke egnet til at pumpe brændbare eller farlige væsker.

ADVARSEL: Tør drift af pumpen skal absolut undgås.

Pumpen må ikke benyttes i et havebassin eller en swimmingpool, hvis der er mennesker i.

• Maksimal temperatur for den pumpede væske: 35 °C under kontinuerlig drift med motoren fuldt nedsænket.
• Maksimal operationsdybde: 5 meter.
• Kabellængde: 10 meter.
• Maksimalt antal starter i timen: 20, jævnt fordelt.

Afsnit 3: Montering

Det dertil indrettede håndtag skal benyttes til at enhver løfte- eller transportoperation. Ved permanent installation med et rørsystem af hårdt materiale anbefales det at installere en kontraventil for at forhindre væsketilbageløb, når pumpen standses. Det anbefales at installere en lynkobling på et sted, der letter rengøring og vedligeholdelse.

Opsamlingsskakten skal dimensioneres således, at den begrænser antallet af starter i timen mest muligt (se Begrænsninger for anvendelse). Til midlertidig brug anbefales det at benytte et fleksibelt rør, der er fastgjort til pumpen med en gummimuffe. Benyt et reb fastgjort til håndtaget for at flytte pumpen. De enfasede CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W og CT3674 pumper er udstyret med en forindstillet svømmerafbryder.

ADVARSEL! Sikre dig at svømmerafbryderen stopper pumpen ved det laveste væskeniveau.

Sørg for, at der ikke er mulighed for blokering af svømmerafbryderen.

Afsnit 4: Elektrisk tilslutning

ADVARSEL! Kontrollér at spændingen og frekvensen angivet på pumpens typeskilt stemmer overens med strømforsyningen.

FARE! Fare for elektrisk stød. Den/de ansvarlige for installationen, skal sørge for, at det elektriske netværk er udstyret med en effektiv jordforbindelse i henhold til gældende standarder.

FARE! Fare for elektrisk stød. Sørg for, at strømforsyningssystemet er udstyret med en højfølsom fejlstrømsafbryder (HFI-relæ 30mA DIN VDE 01100T739).

Pumpen er enfaset og udstyret med et 2+jord-stik for enden af forsyningsledningen, hvilket betyder at jordforbindelse skabes ved at sætte stikket i en kontakt med jord.

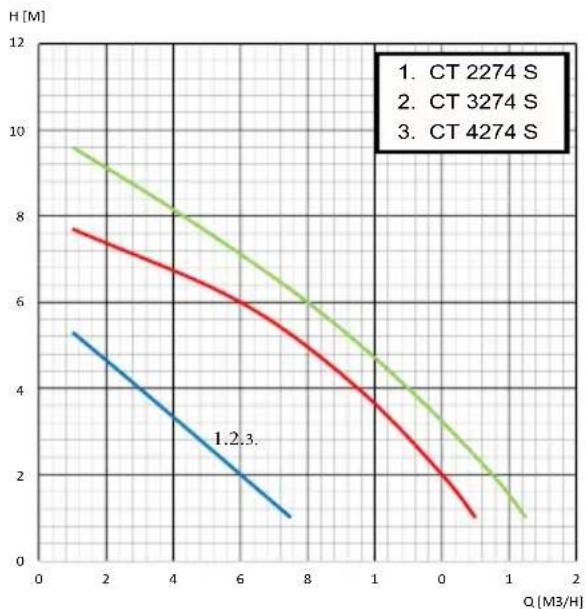

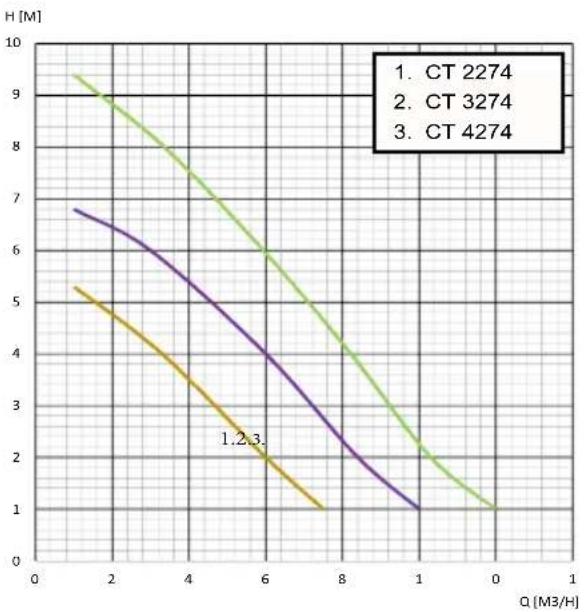

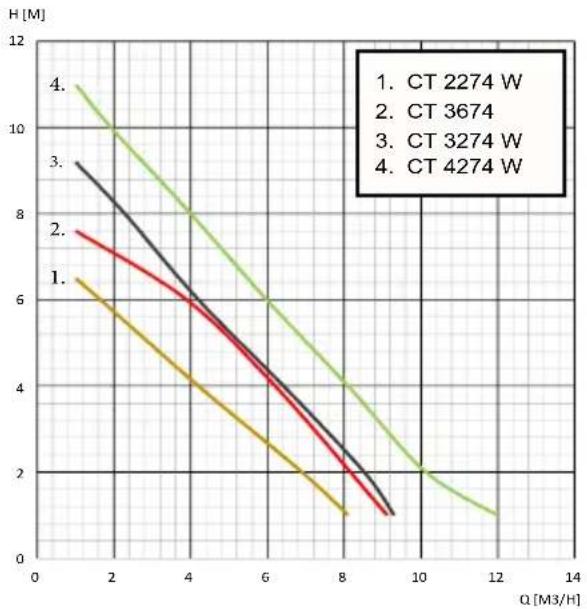

Afsnit 5: Tekniske data

Type CT2274 CT2274S CT3274 CT3274S CT4274 CT4274S
Frekvens	50 Hz
Spænding	230 V ~
Omdrejningstal	2800 1/min
Effekt 600 W 650 W 800 W 850	W 450 W
Elektrisk stødbeskyttelsesklasse	I.
Kapslingsklasse	IPX8
Driftsform	kontinuerlig
Driftsposition	lodret
Vægt	4,5 kg 5 kg 5,5 kg
Maks. væsketransport 12 m3/h	14 m3/h 159mm3/h 16 m3/h
Maks. løftehøjde 7 m 8 m	6 m				10 m
Trykstuds tilslutning	1 1⁄4"
Akseltætning	Fjedertætningsring		Fjedertætningsring + Axial tætning
Støjniveau (1,5 m afstand)	70 dB(A) 72 dB(A)

Type CT 2274 W CT 3274 W CT 4274 W
Frekvens	50 Hz
Spænding	230 V ~
Omdrejningstal	2800 1/min
Effekt 450 W 600 W 800 W
Elektrisk stødbeskyttelsesklasse	I.
Kapslingsklasse	IPX8
Driftsform	kontinuerlig
Driftsposition	lodret
Vægt 4,5 kg 5 kg 5,5 kg
Maks. væsketransport 9 m3/h	10 m3/h	15 m3/h
Maks. løftehøjde	7 m	10 m	12 m
Trykstuds tilslutning	1"	1 1⁄4"
Akseltætning	Fjedertætningsring	Fjedertætningsring + Axial tætning
Støjniveau (1,5 m afstand)	70 dB(A)	70 dB(A)	72 dB(A)

Type CT 3674 S
Frekvens 50 Hz
Spænding 230 V ~
Omdrejningstal 2800 1/min
Effekt 600 W
Elektrisk stødbeskyttelsesklasse I.
Kapslingsklasse IPX8
Driftsform kontinuerlig
Driftsposition lodret
Vægt 5 kg
Maks. væsketransport 10,8 m3/h
Maks. løftehøjde 8 m
Trykstuds tilslutning 1 1⁄4"
Akseltætning Fjedertætningsring + Axial tætning
Støjniveau (1,5 m afstand) 72 dB(A)

Beskyttelse mod overbelastning

De enfasede CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W og CT3674 pumper er udstyret med termisk beskyttelse mod overophedning.

Afsnit 6: Vedligeholdelse, fejlfinding

FARE! Fare for elektrisk stød. Før der udføres vedligeholdelsesarbejde, skal pumpen afbrydes fra strømnettet ved at tage stikket ud af stikkontakten.

Under normale forhold kræver CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W og CT3674 pumperne ikke vedligeholdelse. Med mellemrum kan det være nødvendigt at rense den hydrauliske sektion eller udskifte svinghjulet. Hvis strømkabel eller stik er beskadiget, skal det straks udskiftes af producenten, dennes serviceagent eller lignende kvalificerede personer med et af samme kvalitet som originalen for at undgå fare. Pumpen må kun åbnes af et autoriseret værksted. Efter reparation skal der udføres en gentagen tryktest, som skal bekræftes skriftligt.

BORTSKAFFELSE AF ELEKTRISK OG ELEKTRONISK UDSTYR (kan genanvendes i EU's og andre landes sorterede indsamlingssystemer)

Dette symbol på produkt og emballage angiver, at det ikke må bortskaffes som husholdningsaffald eller restaffald. Bortskaf det på et anvist indsamlingssted for elektrisk og elektronisk udstyr. Ved at sikre,

- dette produkt bortskaffes korrekt og at dets materialer genanvendes, værner du om miljøet og du forhindrer potentielle negative konsekvenser for menneskers sundhed, som kunne være forårsaget af uhensigtsmæssig affaldshåndtering. For yderligere oplysninger om genbrug af dette produkt, bedes du kontakte dit lokale kommunekontor, dit husholdningsaffaldscenter eller butikken, hvor du købte enheden.

FEJL MULIG ÅRSAG AFHJÆLPNING
Den elektriskepumpe levererikke vand,motoren kørerikke.	1) Ingen strømspænding.2) Stikket er ikke sat korrekt i.3) Den termiske beskyttelse slårmotoren fra.4) Svinghjulet sidder fast.5) Motoren eller kondensatorener beskadiget.	2) Kontrollér, at der er strøm, og at stikketer sat rigtigt i.3) Afvent at pumpen er afkølet ogmotoren genstartes.4) Frigør svinghjulet for eventuelleblokeringer.5) Kontakt dit serviceværksted.
Pumpen levererikke vand,motoren kører.	1) Udsugningsgitter er tilstoppet.2) Kontraventilen sidder fast.	1) Rengør gitteret.2) Rengør eller udskift ventilen.
Pumpen giverkun en begrænsetmængde vand.	1) Udsugningsgitter er tilstoppet.2) Rørledningen er tilstoppet.3) Svinghjulet er slidt.	1) Rengør gitteret.2) Fjern årsagerne til blokeringen.3) Udskift svinghjulet.
Pumpen kører og stopper vilkårlig.	1) Fremmedlegemer forhindrer svinghjulet i at rotere frit.2) Væsketemperaturen er for høj.3) Motoren har svigtet.	1) Fjern årsagerne til blokeringen.2) Motorens termiske beskyttelse fungerer.3) Kontakt dit serviceværksted.

Oplysninger om emballagematerialer: Bortskaf brugt emballage ved almindelig affaldssortering.

ERKLÆRING: ELPUMPS Kft. (4900 Fehérgyarmat, Szatmári út 21, Ungarn) erklærer, at produktet lever op til alle krav i forhold til CE mærkningens standarder (dvs. at produktet overholder EU lovgivning og standarder), og at dykpumpen overholder angivelserne på typeskiltet og i betjeningsvejledningen.

Denne erklæring er baseret på certificering af TÜV Rheinland InterCert Kft.
