РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CT 3674 Elpumps
ВНИМАНИЕ! Децата могат да използват този апарат на възраст от 8 години. Лица, които имат нарушена физическа способност, способност за възприемане или умствена ефективност, както и лица, които нямат достатъчно опит и познания, имат право да използват апарата само ако са под наблюдение или получават указания за безопасно използване на устройството и разбират възможното опасности, произтичащи от използването му. Забранено е децата да играят с устройството. Всяко почистване или поддръжка на устройството може да се извършва от деца само под наблюдение.
ВНИМАНИЕ! Двигателят на помпата се охлажда от подаваната течност. Потокът на охлаждащия агент се осигурява от течността, течаща по тялото през сондаж с ø2 mm. Това не показва дефект на помпата, а правилното охлаждане на двигателя.
Предупреждение: за да запазите лична и материална безопасност, обърнете специално внимание на следните знаци и разпоредби.
ОПАСНОСТ! Риск от токов удар! Предупреждава, да се спазва разпоредбата включващ риск от електрически разряд.
ОПАСНОСТ! Той предупреждава, че неспазването на разпоредбите може да доведе до сериозен риск за личната и материалната безопасност.
ВНИМАНИЕ! Той предупреждава, че неспазването на регулирането може да доведе до опасност от помпа или оборудване.
ВНИМАНИЕ! Преди да започнете инсталацията, прочетете внимателно тези инструкции за употреба! Гаранцията няма да покрие каквито и да е щети, възникнали в резултат на неспазване на разпоредбите.
ВНИМАНИЕ! Подобно на другите СТ помпи, помпата от тип СТ 3674 се управлява автоматично от вградения плаващ превключвател в съответствие с промяната на нивото на водата. За пълно източване на течностите монтирайте плаващия превключвател в пластмасовата част, намираща се на ухото. В случай на пълна аспирация, трябва да се осигури постоянен надзор.
Съдържание
Глава 1: Обща информация
Глава 2: Ограничения на приложението
Глава 3: Инсталация
Глава 4: Електрическо свързване
Глава 5: Технически данни
Глава 6: Поддръжка, отстраняване на неизправности
Глава 1: Обща информация
Потопяеми помпи от тип CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 могат да се използват за изпомпване на чиста вода, дъждовна вода от кладенци, ями, изкопи или изби, дори когато са монтирани. Те са подходящи и за напояване на различни растения. Помпите от тип CT2274, CT2274S, CT3274, CT3274S, CT4274, CT4274S са подходящи за изпомпване на канализационни води, замърсена вода.
Тестовете за течове и електрическите тестове се извършват на всички електрически помпи, когато са сглобени.
Когато помпата е доставена, проверете дали е била повредена по време на транспортирането; ако да, незабавно уведомете продавача. Това трябва да стане в рамките на осем дни от датата на продажба.
Глава 2: Ограничения на приложението
ВНИМАНИЕ! Помпата не е подходяща за изпомпване на запалими или опасни течности!
ВНИМАНИЕ! Избягвайте стриктно работата на помпата на сухо!
Не използвайте помпата в градински езера или басейни, когато в тях пребивават хора!
- Максимална температура на изпомпваната течност: 35° С в непрекъсната работа, с напълно потопен двигател.
- Максимална дълбочина на потапяне: 5 m.
• Дължина на захранващия кабел: 10 m. - Максимален брой стартове на час: 20, разпределени равномерно.
Глава 3: Инсталация
ОПАСНОСТ! Риск от токов удар! Извършвайте всяка операция на помпата само след изключване на мрежовия кабел!
ОПАСНОСТ! За да се избегнат сериозни наранявания, е строго забранено да се проверява ръчно смукателния отвор, докато помпата е свързана към електрическата мрежа.
За извършване на каквато и да е операция за повдигане или носене използвайте дръжката, която служи за тази цел. В случай на постоянна инсталация, оборудвана с неподвижния тръбопровод, монтирайте възвратен клапан, който служи за избягване на връщането на течност при спиране на помпата. Препоръчително е да инсталирате бързо свързващо устройство на място, което ще помогне за почистване и поддръжка.
Събирателната шахта трябва да има размер, който прави възможно най-малкото стартиране на час. (Вижте: Ограничаване на приложението) В случай на временно приложение се препоръчва използването на гъвкава тръба, която е фиксирана към помпата с гумен държач. За работа с помпата използвайте въже, фиксирано към дръжката на помпата! Еднофазните помпи CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W, CT3674 са оборудвани с предварително зададен плаващ превключвател.
ВНИМАНИЕ! Уверете се, че плаващит превключвател спира помпата при достигане на най-ниското ниво на течността!
Уверете се, че няма нищо, което да възпрепятства движението на плаващия превключвател!
Глава 4: Електрическо свързване
ВНИМАНИЕ! Уверете се, че напрежението и честотата, посочените в табелката с данни на помпата са същите като тези на захранващата мрежа!
ОПАСНОСТ! Риск от токов удар! Лицето, отговорно за инсталацията, трябва да провери дали електрическата мрежа е оборудвана с ефикасен заземителен кабел в съответствие с действащите норми.
ОПАСНОСТ! Риск от токов удар! Уверете се, че системата за електрозахранване е оборудвана със силно чувствителен защитен превключвател на тока на утечка (Fi реле 30mA DIN VDE 01100T739)!
Помпите са еднофазни устройства, снабдени с 2 + заземен щепсел за стена в края на мрежовите свързващи кабели; в този случай заземяването се постига, когато щепсельт е свързан към контакта.
Глава 5: Технически данни
| МОДЕЛ СТ2274 СТ2274S СТ3274 СТ3274S СТ4274 СТ4274S | ||||||
| Честота | 50 Hz | |||||
| Волтаж | 230 V ~ | |||||
| Ротационна скорост | 2800 1/min | |||||
| Входна мощност 600 W 650 W | 800 W 850W | |||||
| Защита срещу удар клас | I. | |||||
| Защита | IPX8 | |||||
| Режим на Работа | постоянен | |||||
| Работно положение | вертикално | |||||
| Тегло | 4,5 kg 5 kg 5,5 kg | |||||
| Максимален дебит 12 m^3/h 14 | m^3/h 15 m^3/m^3/16 m^3/h | |||||
| Максимално разстояние за доставка | 6 m 10 m | 7 m 8 m | ||||
| Тип връзка с тръбата | 1 1⁄4" | |||||
| Уплътнение на вала | Уплътнителен пръстен уплътнителен пръстен + аксиално уплътнение | |||||
| Ниво на шума (на 1,5 м разстояние) | 70 dB(A) 72 dB(A) | |||||

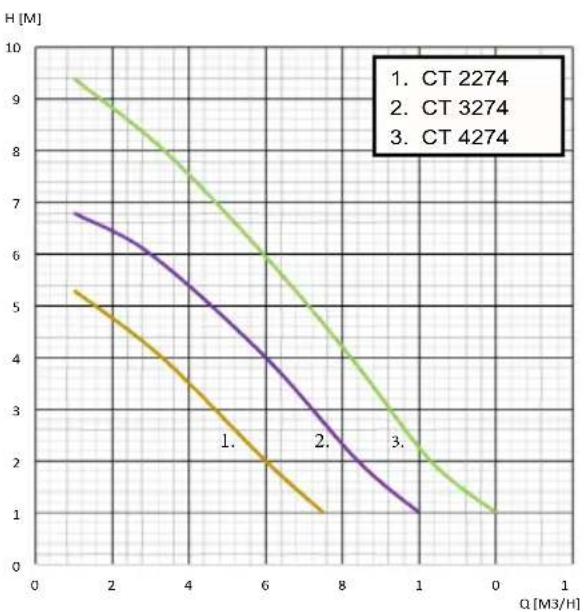

line
| CT | Q [M3/H] | H [M] | | ---- | -------- | ----- | | 2274 | 0 | 9.5 | | 3274 | 0 | 8.5 | | 4274 | 0 | 7.5 | | 2274 | 6 | 6.0 | | 3274 | 6 | 4.0 | | 4274 | 6 | 2.0 | | 2274 | 1 | 1.0 | | 3274 | 1 | 1.0 | | 4274 | 1 | 1.0 |

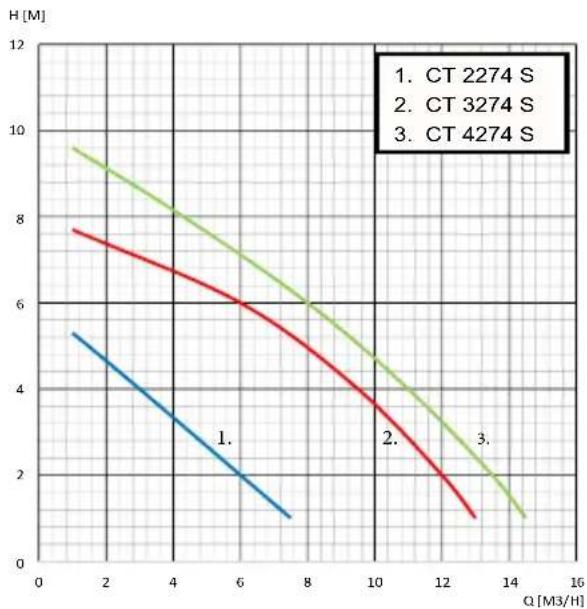

line
| Q [M3/H] | CT 2274 S | CT 3274 S | CT 4274 S | | -------- | --------- | --------- | --------- | | 0 | 9.5 | 7.8 | 5.3 | | 2 | 8.5 | 7.0 | 4.5 | | 4 | 7.5 | 6.2 | 3.7 | | 6 | 6.5 | 5.5 | 2.9 | | 8 | 5.5 | 4.8 | 2.1 | | 10 | 4.5 | 4.0 | 1.3 | | 12 | 3.5 | 3.2 | 0.5 | | 14 | 2.5 | 2.5 | - | | 16 | 1.5 | 1.8 | - || МОДЕЛ СТ 2274 W CT 3274 W CT 4274 W | |||
| Честота | 50 Hz | ||
| Волтаж | 230 V ~ | ||
| Ротационна скорост | 2800 1/min | ||
| Входна мощност 450 W 600 W | 800 W | ||
| Защита срещу удар клас | I. | ||
| Защита | IPX8 | ||
| Режим на Работа | постоянен | ||
| Работно положение | вертикално | ||
| Тегло 4,5 kg 5 kg 5,5 kg | |||
| Максимален дебит 9 m3/h 10 m3/h 15 m3/h | |||
| Максимално разстояние за доставка | 7 m 10 m 12 m | ||
| Тип връзка с тръбата 1" | 1 1⁄4" | ||
| Уплътнение на вала Уплътнителен пръстен | уплътнителен пръстен + аксиално уплътнение | ||
| Ниво на шума (на 1,5 м разстояние) | 70 dB(A) 70 dB(A) 72 dB(A) | ||
| МОДЕЛ | СТ 3674 S |
| Честота | 50 Hz |
| Волтаж | 230 V ~ |
| Ротационна скорост | 2800 1/min |
| Входна мощност | 600 W |
| Защита срещу удар клас | I. |
| Защита | IPX8 |
| Режим на Работа | постоянен |
| Работно положение | вертикално |
| Тегло | 5 kg |
| Максимален дебит | 10,8 m^3/h |
| Максимално разстояние за доставка | 8 m |
| Тип връзка с тръбата | 1 1⁄4" |
| Уплътнение на вала | уплътнителен пръстен + аксиално уплътнение |
| Ниво на шума (на 1,5 м разстояние) | 72 dB(A) |

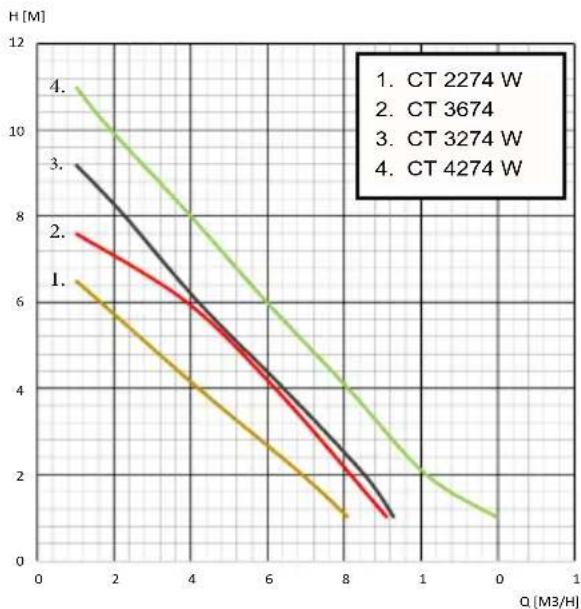

line
| Q [M3/H] | H [M] (CT 2274 W) | H [M] (CT 3674 W) | H [M] (CT 3274 W) | H [M] (CT 4274 W) | | -------- | ----------------- | ----------------- | ----------------- | ----------------- | | 0 | 11.5 | 9.0 | 8.0 | 6.5 | | 2 | 10.0 | 8.0 | 7.0 | 5.5 | | 4 | 8.5 | 6.5 | 6.0 | 4.5 | | 6 | 7.0 | 5.0 | 5.0 | 3.5 | | 8 | 5.5 | 3.5 | 4.0 | 2.5 | | 10 | 4.0 | 2.5 | 3.0 | 1.5 | | 1 | 2.5 | 1.5 | 2.0 | 1.0 | | 0 | 1.0 | 1.0 | 1.0 | 1.0 |Защита от претоварване
Еднофазните помпи CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W и CT3674 са оборудвани с термично защитно реле, което ще ги предпази от евентуално прегряване.
Глава 6: Поддръжка, отстраняване на неизправности
ОПАСНОСТ! Риск от токов удар! Преди извършване на каквато и да е работа по поддръжката, изключете помпата от електрическата мрежа; можете да го направите, като издърпате щепсела от контакта.
При нормални обстоятелства помпите CT2274, CT2274S, CT2274W, CT3274, CT3274S, CT3274W, CT4274, CT4274S, CT4274W и CT3674 не изискват никаква поддръжка. Понякога може да се наложи почистване на хидравличната част или смяна на работното колело. Ако свързващият кабел или щепселът на съединителя се повредят, неговата незабавна подмяна на друг кабел или щепсел със същото качество като оригинала може да бъде извършена от производителя, обслужването на клиенти или квалифициран техник! Разглобяването на помпата може да се извършва само от специализиран сервис. След ремонта трябва да се направи отново тест за налягане, който трябва да бъде заверен в писмена форма!
УНИЩОЖАВАНЕ НА ЗАМЕНЕНИ ЕЛЕКТРИЧЕСКИ И ЕЛЕКТРОННИ УСТРОЙСТВА КАТО ОТПАДЪЦИ (Да се използва в системата за селективно събиране на отпадъци в Европейския съюз и други страни)
Този символ върху устройството или опаковката показва, че продуктът не трябва да се управлява като битови отпадъци. Моля, изхвърлете го на мястото за събиране, определено за събиране на
электрически и електронни устройства. Чрез правилното управление на заменени продукти можете да помогнете за предотвратяване на увреждания на околната среда и човешкото здраве, които биха възникнали, ако не следвате правилния начин за изхвърляне на отпадъци. Рециклирането на материали помага за опазването на природните ресурси. За допълнителна информация относно рециклирането на продукта, моля, свържете се с компетентните органи, местния доставчик на услуги за събiranе на отпадъци или магазина, от който е закупен този продукт.
| НЕИЗПРАВНОСТ ВЪЗМОЖНА ПРИЧИНА РЕШЕНИЕ | ||
| Електрическата помпа не подава вода, двигателят не се върти. | 1) Няма захранващо напрежение.2) Щепсельт за стена не е поставен правилно.3) Термичната защита изключва двигателя от мрежата.4) Работното колело е заседнало.5) Двигателят или кондензаторът са повредени. | 1) Проверете дали има захранващо напрежение и поставете щепсела на стената правилно!2) Изчакайте, докато помпата се охлади и двигателят стартира отново.3) Отстранете всички възможни запушвания от работното колело!4) Свържете се със сервиза! |
| Електрическата помпа не подава вода, двигателят се върти. | 1) Изпускателната решетка е запушена.2) Възвратният клапан е заседнал. | 1) Почистете арматурата!2) Почистете или сменете клапана! |
| Помпата доставя ограничено количество вода. | 1) Изпускателната решетка е запушена.2) Тръбопроводът е запушен.3) Работното колело е износено. | 1) Почистете скарата!2) Отстранете причините за запушване!3) Сменете работното колело! |
| Неравномерна работа. | 1) Грубо замърсяване пречи на работното колело да се върти свободно.2) Температурата на течността е твърде висока.3) Двигателят е повреден. | 1) Отстранете причините за запушване!2) Термичната защита на двигателя работи!3) Свържете се със сервиза! |
Информация относно опаковъчните материали: Използваните опаковъчни материали трябва да се хвърлят в съответните места за събиране на отпадъци.
ДЕКЛАРАЦИЯ: ELPUMPS KFT, 4900 Fehérgyarmat, улица Szatmári, 21, Унгария декларира CE съответствието на продукта (т.е. продуктът отговаря на съответните европейски директиви) и че потопяемата помпа отговаря на техническите данни, включени в табелката с данни и инструкциите за използване.
Тази декларация се основава на сертифицирането на TÜV Rheinland InterCert Kft.
