Produkttyp	Högtryckstvättborste
Märke	Kärcher
Modell	WB 7 Plus
Huvudanvändning	Rengöring av målade ytor, glas, plast (trädgårdsmöbler, fordon, motorcyklar, vinterträdgårdar, garageportar, rullgardiner, markiser)
Kompatibilitet	Kärcher Home & Garden högtryckstvättar klass K2 till K7
Rengöringsfunktioner	Plattstråle, rengöringsskum, tvättborste
Anslutningstyp	Bajonett med anslutningsmutter
Maximal tillåten vattentemperatur	60 °C
Minsta avstånd munstycke / yta	30 cm för känsliga eller målade ytor
Tvättmedelsbehållare	Inbyggd, avtagbar
Kantskydd	Ja, inbyggd
Borsthår	Inbyggda, riktade uppåt för förvaring
Underhåll efter användning	Skölj tvättmedelsbehållaren och skummunstycket, rengör borsten, torka med borsthåren uppåt
Rengöring av högtrycksmunstycket	Demonterbar, sköljbar med rent vatten
Säkerhetsföreskrifter	Använd inte i närheten av personer eller djur; aktivera endast på tillräckligt avstånd; vrid inte inställningsringen under tryck
Förvaring	Frostfritt, borsthår riktade uppåt
Garanti	Enligt landets villkor, material- eller tillverkningsfel
Tillbehör och reservdelar	Finns på www.kaercher.com

Vanliga frågor - WB 7 Plus Kärcher

Är WB 7 Plus kompatibel med alla Kärcher högtryckstvättar?

Ja, den är kompatibel med Kärcher Home & Garden högtryckstvättar klass K2 till K7. Se till att du har rätt anslutning.

Hur ställer man in de olika rengöringsfunktionerna?

Vrid inställningsringen för rengöringsfunktionerna till önskad symbol (plattstråle, rengöringsskum eller tvättborste). Vrid aldrig ringen när pistolen är aktiverad.

Vilket avstånd ska jag hålla mellan munstycke och yta?

För känsliga eller målade ytor, håll ett avstånd på minst 30 cm. Använd borsten i rörelse för att undvika skador.

Hur fyller man tvättmedelsbehållaren?

Luta borsten något nedåt, lossa behållarens lock och häll långsamt tvättmedel upp till kanten av höljet. Stäng locket genom att trycka in det i öppningen.

Vad gör jag om skummet inte kommer ut eller är otillräckligt?

Kontrollera att ringen är inställd på 'Rengöringsskum', att behållaren har tillräckligt med tvättmedel och att skummunstycket inte är igensatt. Skölj vid behov behållaren och munstycket med kallt vatten.

Hur rengör man borsten efter användning?

Ta bort borsten från pistolen, skölj den noggrant med rent vatten (särskilt borsthåren), skaka den och lägg den med borsthåren uppåt för att torka helt. Lägg den aldrig på borsthåren.

Kan jag använda WB 7 Plus inomhus?

Ja, förutsatt att vattnet kan rinna av ordentligt (tvättstuga, garage med avlopp). Använd den endast för hushållsbruk.

Vilka tvättmedel rekommenderas?

Vi rekommenderar Kärcher-produkter: universalrengöring, plastrengöring eller bilschampo. Använd inte olämpliga tvättmedel som kan skada apparaten.

Hur underhåller man högtrycksmunstycket?

Demontera munstycket genom att lyfta klamrarna med en skruvmejsel, skölj det i båda riktningarna med rent vatten och byt ut det om det är skadat.

Vad gör jag om högtryckstvätten inte ger tryck?

Kontrollera att högtrycksmunstycket inte är igensatt eller skadat. Rengör eller byt ut det vid behov. Om problemet kvarstår, kontakta kundtjänst.

BRUKSANVISNING WB 7 Plus Kärcher

Risiko for tilskadekomst

Illustrationer och beskrivningar i denna bruksanvisning.... 43

Miljöskydd 43

Avsedd användning.... 43

Tillbehör och reservdelar.... 43

Leveransens omfattning.... 43

Beskrivning av maskinen 43

Idrifttagning 43

Häll i rengöringsmedel 44

Drift....44

Efter användning.... 45

Förvaring 45

Skötsel och underhåll.... 45

Hjälp vid störningar 46

Garanti 46

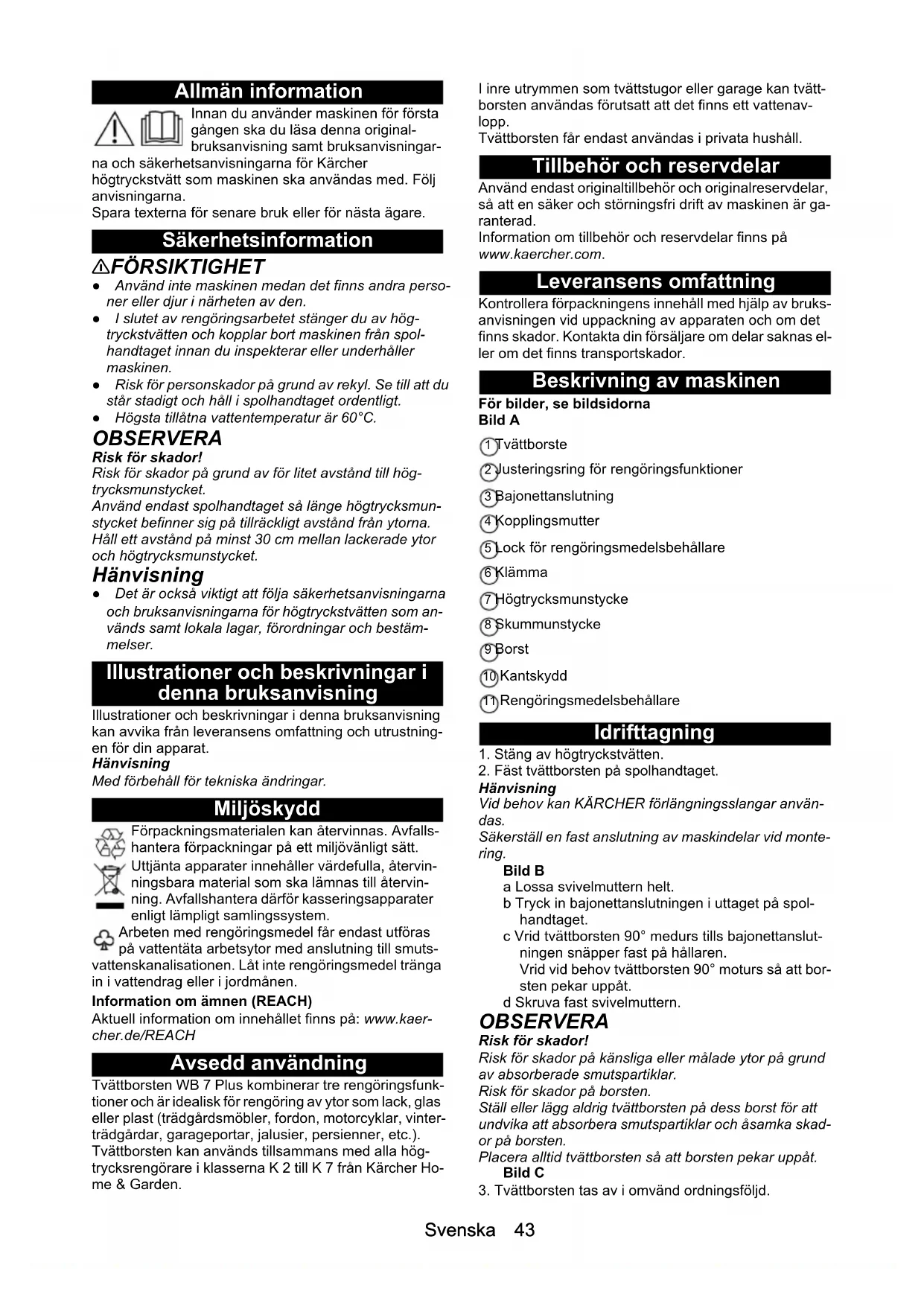

Allmän information

Innan du använder maskinen för första gången ska du läsa denna originalbruksanvisning samt bruksanvisningar-

na och säkerhetsanvisningarna för Kärcher högtryckstvätt som maskinen ska användas med. Följ anvisningarna.

Spara texterna för senare bruk eller för nästa ägare.

Säkerhetsinformation

⚠FÖRSIKTIGHET

• Använd inte maskinen medan det finns andra personer eller djur i närheten av den.
• I slutet av rengöringsarbetet stänger du av högtryckstvätten och kopplar bort maskinen från spolhandtaget innan du inspekterar eller underhåller maskinen.
• Risk för personskador på grund av rekyl. Se till att du står stadigt och håll i spolhandtaget ordentligt.
• Högsta tillåtna vattentemperatur är 60°C.

OBSERVERA

Risk för skador!

Risk för skador på grund av för litet avstånd till högtrycksmunstycket.

Använd endast spolhandtaget så länge högtrycksmunstycket befinner sig på tillräckligt avständ från ytorna. Håll ett avständ på minst 30 cm mellan lackerade ytor och högtrycksmunstycket.

Hänvisning

- Det är också viktigt att följa säkerhetsanvisningarna och bruksanvisningarna för högtryckstvätten som används samt lokala lagar, förordningar och bestämmelser.

Illustrationer och beskrivningar i denna bruksanvisning

Illustrationer och beskrivningar i denna bruksanvisning kan avvika från leveransens omfattning och utrustningen för din apparat.

Hänvisning

Med förbehåll för tekniska ändringar.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Uttjänta apparater innehåller värdefulla, återvinningsbara material som ska lämnas till återvinning. Avfallshantera därför kasseringsapparater enligt lämpligt samlingssystem.

Arbeten med rengöringsmedel får endast utföras på vattentäta arbetsytor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Avsedd användning

Tvättborsten WB 7 Plus kombinerar tre rengöringsfunktioner och är idealisk för rengöring av ytor som lack, glas eller plast (trädgårdsmöbler, fordon, motorcyklar, vinterträdgårdar, garageportar, jalusier, persienner, etc.). Tvättborsten kan används tillsammans med alla högtrycksrengörare i klasserna K 2 till K 7 från Kärcher Home & Garden.

I inre utrymmen som tvättstugor eller garage kan tvättborsten användas förutsatt att det finns ett vattenavlopp.

Tvättborsten får endast användas i privata hushåll.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Kontrollera förpackningens innehåll med hjälp av bruksanvisningen vid uppackning av apparaten och om det finns skador. Kontakta din försäljare om delar saknas eller om det finns transportskador.

Beskrivning av maskinen

För bilder, se bildsidorna

Bild A

①Tvättborste
② Justeringsring för rengöringsfunktioner
③ Bajonettanslutning
④ Kopplingsmutter
⑤ Lock för rengöringsmedelsbehållare
⑥ Klämma
⑦Högtrycksmunstycke
⑧ Skumunstycke
9 Borst
⑩Kantskydd
⑪ Rengöringsmedelsbehållare

Idrifttagning

1. Stäng av högtryckstvätten.
2. Fäst tvättborsten på spolhandtaget.

Hänvisning

Vid behov kan KÄRCHER förlängningsslangar användas.

Säkerställ en fast anslutning av maskindelar vid montering.

Bild B

a Lossa svivelmuttern helt.
b Tryck in bajonettanslutningen i uttaget på spolhandtaget.
c Vrid tvättborsten 90° medurs tills bajonettanslutningen snäpper fast på hållaren.

Vrid vid behov tvättborsten 90° moturs så att borsten pekar uppåt.

d Skruva fast svivelmuttern.

OBSERVERA

Risk för skador!

Risk för skador på känsliga eller målade ytor på grund av absorberade smutspartiklar.

Risk för skador på borsten.

Ställ eller lägg aldrig tvättborsten på dess borst för att undvika att absorbera smutspartiklar och åsamka skador på borsten.

Placera alltid tvättborsten så att borsten pekar uppåt.

Bild C

1. Tvättborsten tas av i omvänd ordningsföljd.

Häll i rengöringsmedel

⚠️FARA

Hälsorisk!

Felaktig användning av rengöringsmedlet kan leda till allvarliga hälsoskador.

Observera tillverkarens säkerhetsblad, särskilt anvisningarna om personlig skyddsutrustning.

OBSERVERA

Risk för skador!

Risk för skador vid användning av olämpliga rengöringsmedel.

Använd inte olämpliga rengöringsmedel som kan skada maskinen eller föremålet som ska rengöras.

Hänvisning

Vi rekommenderar användning av Kärcher rengöringsmedel såsom Kärcher universalrengöringsmedel, plastrengöringsmedel, bilschampo.

1. Lossa locket till rengöringsmedelsbehållaren genom att försiktigt dra det uppåt från påfyllningsöppningen och vrida det åt sidan.

Bild D

1. Luta tvättborsten aningen nedåt.

2. Fyll på rengöringsmedel i rengöringsmedelsbehållaren.

Häll långsamt i rengöringsmedlet för att förhindra att bubblor bildas.

Fyll som mest upp till käpkanten (pil).

1. Vrid tillbaka locket till rengöringsmedelsbehållaren och tryck in det i påfyllningsöppningen.

Drift

Ställ in rengöringsfunktion

OBSERVERA

Risk för skador!

Att vrida rengöringsfunktionens justeringsring när spolhandtaget manövreras kan skada tvättborsten.

Vrid inte justeringsringen för rengöringsfunktioner när spolhandtaget är aktiverat.

1. Vrid rengöringsfunktionernas justeringsring till motsvarande symbol för att ställa in önskad rengöringsfunktion.

Bild E

Plan stråle

När spolhandtaget manövreras sprutar en plan stråle ut ur högtrycksmunstycket. Användning:

• Förrengöring, upplösning av grov smuts
  • Grundlig huvudrengöring
• Sköljning av rengöringsskum och upplösta föroreningar

Rengöringsskum

När spolhandtaget manövreras kommer rengöringsskum ut ur skummunstycket. Användning:

När spolhandtaget manövreras uppstår vatten i borstområdet.

Användning:

- Skonsam, mekanisk huvudrengöring med vattenspolade borst. Upplösning och kontinuerlig sköljning av föroreningar för att undvika ytskador.

Förrengöring

OBSERVERA

Ytskador

Skador på känsliga eller målade ytor på grund av för litet avständ till högtrycksmunstycket.

För känsliga eller målade ytor krävs ett strålavständ på minst 30 cm.

Stanna inte på en plats, utan håll alltid tvättborsten i rörelse under rengöringen.

Testa först rengöringsfunktionerna på en diskret plats.

1. Ställ in rengöringsfunktionen "Plan stråle", se kapitel Ställ in rengöringsfunktion.

2. Aktivera spolhandtaget och förrengör ytorna nerifrån och upp.

Bild F

Applicera rengöringsskum

1. Ställ in rengöringsfunktionen "Rengöringsskum", se kapitel Ställ in rengöringsfunktion.
2. För spolhandtag med tryckreglering ställer du in den högsta trycknivån för att uppnå optimal skumbildning.

OBSERVERA

Risk för skador!

Rengöringsskum kan skada ytor på varma ytor och om det får verka för länge.

Applicera inte rengöringsskum på varma ytor och observera maximal verkningstid.

Låt inte rengöringsskummet torka.

1. Manövrera spolhandtaget och applicera rengöringsskummet nerifrån och upp på ytorna som ska rengöras.

Hänvisning

Vid låg skumavgivning eller liten restmängd i rengöringsmedelsbehållaren lutar du skummunstycket aningen nedåt så som visas eller fyller på rengöringsmedel.

Hänvisning

Rengöringsmedlet har en bättre effekt på en torr yta.

Bild G

Rengöring med tvättborste

OBSERVERA

Lackskador

Skador på ytor på grund av smutsiga tvättborstar.

Kontrollera att tvättborstarna är fria från smuts och övriga partiklar innan du sätter in dem.

1. Ställ in rengöringsfunktionen "Tvättborste", se kapitel Ställ in rengöringsfunktion.

OBSERVERA

Risk för skador!

Skador på ytor på grund av grov smuts.

Före varje användning av tvättborsten frigör du ytorna som ska rengöras från grov smuts med den plana strålen, se kapitel Förrengöring.

OBSERVERA

Risk för skador!

Risk för skador på grund av överdriven kraft.

För tvättborsten över ytorna med liten kraft för att undvi- ka skador på grund av kontakt med tvättborsthuset.

Dessutom skyddar kantskyddet mot kontakt med känsliga ytor.

1. Aktivera spolhandtaget och rengör ytorna nerifrån och upp med tvättborsten.

Bild H

Efterrengöring

OBSERVERA

Ytskador

Skador på känsliga eller målade ytor på grund av för litet avständ till högtrycksmunstycket.

För känsliga eller målade ytor krävs ett strålavständ på minst 30 cm.

Stanna inte på en plats, utan håll alltid tvättborsten i rörelse under rengöringen.

Testa först rengöringsfunktionerna på en diskret plats.

Efterrengöring:

1. Ställ in rengöringsfunktionen "Plan stråle", se kapitel Ställ in rengöringsfunktion.

2. Manövrera spolhandtaget och skölj bort eventuella återstående föroreningar och rengöringsskum nerifrån och upp.

Bild F

Efter användning

Skölj rengöringsmedelsbehållaren och skummunstycket

OBSERVERA

Risk för skador!

Risk för skador på grund av igensättning av skummunstycket med torkat rengöringsmedel.

Efter varje användning av rengöringsmedel sköljer du rengöringsmedelsbehållaren och skummunstycket.

1. Lossa locket till rengöringsmedelsbehållaren genom att försiktigt dra det uppåt från påfyllningsöppningen och vrida det åt sidan.

Bild I

1. Fyll på oanvänt rengöringsmedel från rengöringsmedelsbehållaren tillbaka i rengöringsmedelsflaskan.

2. Fyll rengöringsmedelsbehållaren ungefär till hälften med rent vatten, tippa ut den och töm den.

3. Fyll rengöringsmedelsbehållaren med rent vatten.

4. Vrid justeringsringen för rengöringsfunktioner till läget "Rengöringsskum".

5. Manövrera spolhandtaget i ca 15 sekunder. Skummunstycket sköljs.

6. Töm rengöringsmedelstanken.

7. Vrid tillbaka locket till rengöringsmedelsbehållaren och tryck in det i påfyllningsöppningen.

Rengör tvättborsten

Rengör tvättborsten noggrant och låt den torka efter varje användning.

1. Ta bort tvättborsten från spolhandtaget, se kapitel ldrifttagning.

2. Skölj tvättborsten noggrant med rent vatten, särskilt dess borst.

Bild J

OBSERVERA

Risk för skador!

När tvättborsten placeras med borsten nedåt finns det risk för permanent deformation.

Placera inte tvättborsten med borsten nedåt.

1. Skaka tvättborsten kraftigt och placera den så att borsten pekar uppåt.

Bild K

1. Låt tvättborsten torka helt.

Förvaring

OBSERVERA

Risk för skador!

När tvättborsten placeras med borsten nedåt finns det risk för permanent deformation.

Placera inte tvättborsten med borsten nedåt.

Förvara den rengjorda, torra tvättborsten med borsten uppåt på en frostfri plats.

Bild K

Skötsel och underhåll

Demontering/montering av högtrycksmunstycke

1. Ta bort tvättborsten från spolhandtaget, se kapitel ldrifttagning.
2. Ta bort högtrycksmunstycket från tvättborsten. Bild L

⚠FÖRSIKTIGHET

Risk för personskador

Vid användning av skruvmejslar finns risk för stick- och skärskador samt materiella skador på grund av glidning.

Använd skruvmejslarna försiktigt.

a Lirka ut klämmorna med en skruvmejsel.
b Ta ur högtrycksmunstycket.

1. Sätt dit högtrycksmunstycket i tvättborsten i omvänd ordning.

Rengör högtrycksmunstycket

1. Ta bort högtrycksmunstycket, se kapitel Demontering/montering av högtrycksmunstycke.
2. Spola igenom högtrycksmunstycket i båda riktningarna med rent vatten. Byt ut skadat högtrycksmunstycke vid behov.
3. Montera högtrycksmunstycket, se kapitel Demontering/montering av högtrycksmunstycke.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tvek- samma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Fel Orsak Åtgärd
Högtryckstvätten bygger inte upp något tryck eller pulserar.	Högtrycksmunstycket är igensatt eller skadat.	1. Ta bort högtrycksmunstycket, se kapitel Demontering/montering av högtrycksmunstycke.2. Kontrollera högtrycksmunstycket med avseende på igensättning och rengör vid behov, se kapitel Rengör högtrycksmunstycket.3. Kontrollera om högtrycksmunstycket är skadat och byt det vid behov.4. Skölj tvättborsten utan högtrycksmunstycke med rent vatten.5. Montera högtrycksmunstycket, se kapitel Demontering/montering av högtrycksmunstycke.
Inget eller för lite rengöringsskum kommer ut ur skummunstycket.	Justeringsringen för rengöringsfunktioner vrids inte till läget "Rengöringsskum".	1. Vrid justeringsringen för rengöringsfunktioner till läget "Rengöringsskum", se kapitel Ställ in rengöringsfunktion.
	Inget eller för lite rengöringsmedel i rengöringsmedelsbehållaren.	1. Fyll på lämpligt rengöringsmedel i rengöringsmedelsbehållaren, se kapitel Häll i rengöringsmedel.
	Rengöringsmedelsbehållaren och skumunstycket sköljdes inte med rent vatten efter användning och tillsattes med torkat rengöringsmedel.	1. Fyll tillbaka rengöringsmedel i rengöringsmedelsbehållaren, se kapitel Skölj rengöringsmedelsbehållaren och skumunstycket.2. Fyll rengöringsmedelsbehållaren med rent, kallt vatten.3. Vrid justeringsringen för rengöringsfunktioner till läget "Rengöringsskum" och tryck på spolhandtaget för att skölja skumunstycket.4. Om det fortfarande inte kommer ut skum öppnar du locket för rengöringsmedelsbehållaren och sänker ned tvättborsten helt i rent, kallt vatten i en timme.5. Fyll rengöringsmedelsbehållaren med rent, kallt vatten och manövrera spolhandtaget i ca 30 sekunder för att skölja skumunstycket.6. Töm rengöringsmedelstanken.7. Fyll på rengöringsmedel i rengöringsmedelsbehållaren, se kapitel Häll i rengöringsmedel.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Sisältö

Yleisiä ohjeita 47
