BRUKSANVISNING GLH-E 2540 Gardol

Du fi nner en beskrivelse av dreieretningsbry- teren i punkt 6.3.

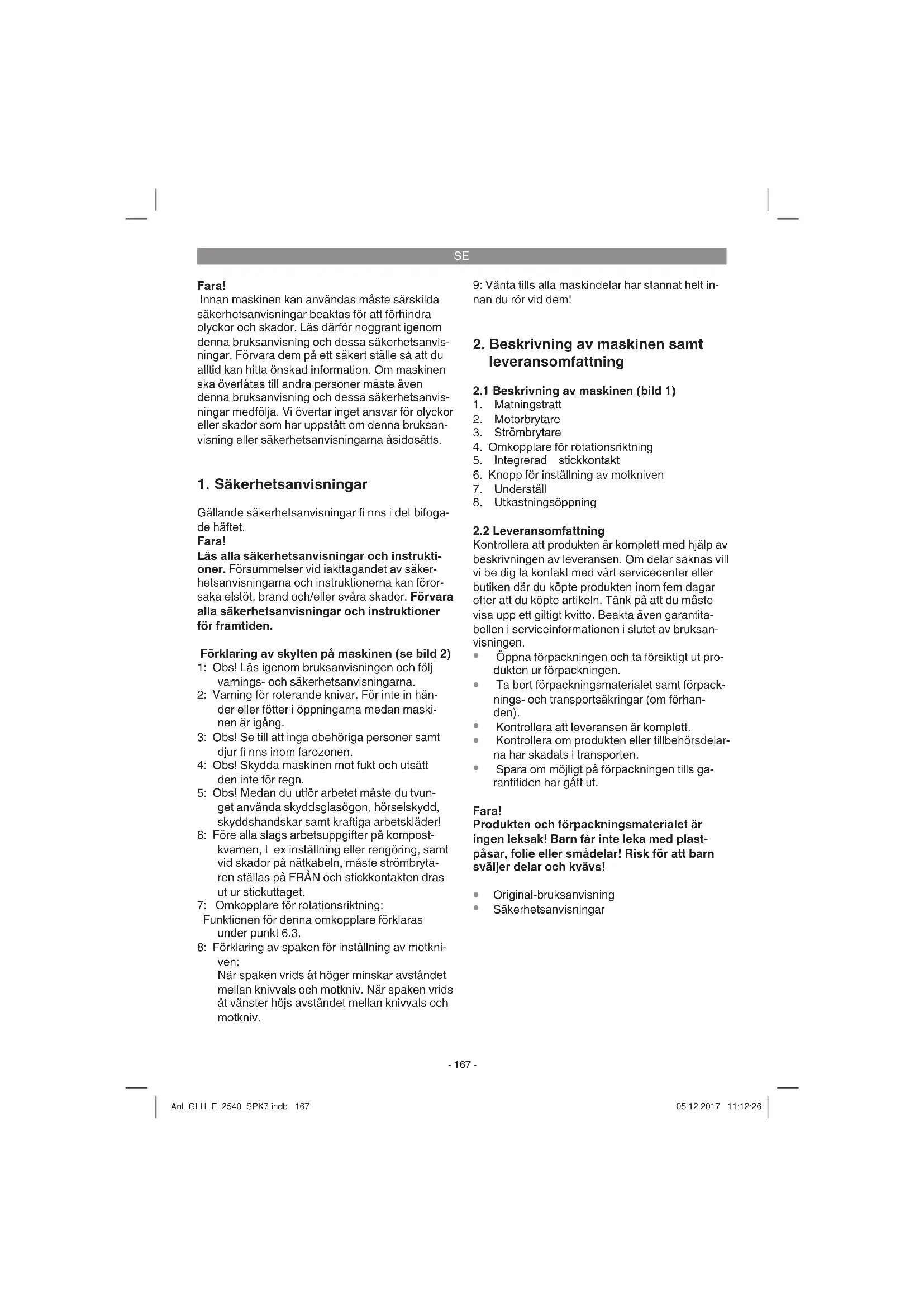

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Förklaring av skylten på maskinen (se bild 2) 1: Obs! Läs igenom bruksanvisningen och följ varnings- och säkerhetsanvisningarna. 2: Varning för roterande knivar. För inte in hän- der eller fötter i öppningarna medan maski- nen är igång. 3: Obs! Se till att inga obehöriga personer samt djur fi nns inom farozonen. 4: Obs! Skydda maskinen mot fukt och utsätt den inte för regn. 5: Obs! Medan du utför arbetet måste du tvun- get använda skyddsglasögon, hörselskydd, skyddshandskar samt kraftiga arbetskläder! 6: Före alla slags arbetsuppgifter på kompost- kvarnen, t ex inställning eller rengöring, samt vid skador på nätkabeln, måste strömbryta- ren ställas på FRÅN och stickkontakten dras ut ur stickuttaget. 7: Omkopplare för rotationsriktning: Funktionen för denna omkopplare förklaras under punkt 6.3. 8: Förklaring av spaken för inställning av motkni- ven: När spaken vrids åt höger minskar avståndet mellan knivvals och motkniv. När spaken vrids åt vänster höjs avståndet mellan knivvals och motkniv. 9: Vänta tills alla maskindelar har stannat helt in- nan du rör vid dem!

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1)

4. Omkopplare för rotationsriktning

5. Integrerad stickkontakt

6. Knopp för inställning av motkniven

8. Utkastningsöppning

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Den elektriska kompostkvarnen är endast avsedd för fi nfördelning av organiskt trädgårdsavfall. Mata in biologiskt nedbrytbart material, t ex löv, grenar eller avfall från blommor, i matningstratten. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen. Montera maskinen (bild 3)

Ta ut alla delar ur förpackningen.

Montera transportstativet på kåpan med de fyra låsmuttrarna (pos. 2).

Montera hjulaxeln (pos. 3) på transportstativet med två skruvar M6 x 50 (pos. 4) och muttrar (pos. 2).

Skjut hjulen (pos. 5) på axeln.

Beakta de lokala bullerbestämmelserna medan du använder maskinen. Dessa kan avvika mellan olika orter.

Anslut maskinen med en förlängningskabel som ansluts till den integrerade stickkontakten (bild 1 / pos. 7). Beakta även instruktionerna i säker- hetsanvisningarna.

6.2 Strömbrytare (bild 1 / pos. 3)

Tryck på den gröna knappen för att slå på kompostkvarnen.

Tryck på den röda knappen för att slå ifrån. Anl_GLH_E_2540_SPK7.indb 168Anl_GLH_E_2540_SPK7.indb 168 05.12.2017 11:12:2605.12.2017 11:12:26SE

Obs! Maskinen är utrustad med en nollspän- ningsbrytare. Denna ska förhindra att maskinen startas upp av misstag efter ett strömavbrott.

6.3 Omkopplare för rotationsriktning

(bild 1 / pos. 4) Obs! Denna omkopplare kan endast aktiveras om kompostkvarnen först har slagits ifrån. Läge “⇓” Materialet som dras in automatiskt av kniven fi n- fördelas därefter. Läge “⇑” Kniven roterar i omvänd rotationsriktning vilket innebär att material som klämts fast kan lossna. Efter att omkopplaren för rotationsriktningen har ställts i läge “⇑”, håll strömbrytarens gröna knapp intryckt. Kniven kommer att skifta till den omvända rotationsriktningen. Om du släpper strömbrytaren kommer kompostkvarnen att stanna automatiskt. Obs! Vänta alltid tills kompostkvarnen har st- annat helt, innan du slår på den igen. Obs! Om omkopplaren för rotationsriktningen står i mitten kan motorn inte starta. Större föremål eller virkesbitar kan tas ut om såväl fi nfördelnings- och frigöringsriktningen kopplas in omväxlande.

6.4 Motorbrytare (bild 1 / pos. 2)

Om en överbelastning uppstår, t ex om knivarna blockeras, kommer maskinen att stanna inom ett par sekunder. För att skydda motorn mot skador, kopplar motorbrytaren automatiskt ifrån strömför- sörjningen. Vänta i minst 1 minut innan du trycker in återställningsknappen för omstart. Tryck därefter på strömbrytaren. Om kniven är blockerad, koppla omkopplaren för rotationsriktningen åt vänster till läge “⇑” innan du slår på kompostkvarnen igen.

Bär arbetshandskar, skyddsglasögon och hörselskydd.

Fyll på materialet som ska finfördelas på den sidan av matningstratten med den stora öpp- ningen (bild 1/pos. 1).

Material som du har matat in dras in automa- tiskt. VARNING! Om längre material dras in i maskinen finns det risk för att det slår som en piska - håll tillräckligt säkerhetsavstånd.

Mata endast in så mycket material så att påfyllningstratten inte täpps till.

Visset och fuktigt trädgårdsavfall som har le- gat flera dagar måste köras omväxlande med grenar.Därigenom kan du undvika att materi- alet fastnar i påfyllningstratten.

Mjuka avfall (t ex köksavfall) får inte köras i kompostkvarnen utan ska läggas direkt på komposten.

Finfördela grenar med många kvistar och mycket löv komplett innan du matar in mer material.

Utkastningsöppningen får inte täppas till av finfördelat material - risk för blockering.

Ventilationsöppningarna får inte vara över- täckta.

Undvik att kontinuerligt mata in kompakt ma- terial eller kraftiga grenar. Detta kan leda till att knivarna blockeras.

Använd en nedmatare eller en krok för att ta bort blockerade föremål från tratt- eller utkast- ningsöppningen. Obs! Materialet kläms in, defi breras och skärs ned av knivvalsen, vilket är fördelaktig för sönder- delningsprocessen vid komposteringen.

6.6 Ställa in motkniven (bild 14)

Motkniven och knivvalsen är optimalt justerade vid leverans från fabrik. Endast vid slitage måste motkniven justeras in i efterhand. Slå på maski- nen för att genomföra denna efterjustering. För optimal drift måste avståndet mellan motkniven (pos. B) och skärkniven (pos. A) uppgå till ca 0,50 mm. På höger sida av plastkåpan fi nns en passande inställningsanordning. Vrid knoppen åt höger så att skruven (pos. c) fl yttas mot skärkniven. Efter ett halvt varv har motkniven fl yttats 0,50 mm när- mare skärkniven. Kontrollera efter inställningen att kniven skär sönder materialet på avsett vis. VARNING! Om skärkniven rör vid motkniven kommer denna kniv att skäras ned och små me- tallspån att falla ut ur utkastningsöppningen. Detta är inget fel, men tänk ändå på att efterjusteringen måste resultera i ett visst avstånd eftersom mot- kniven annars slits ned i förtid. Anl_GLH_E_2540_SPK7.indb 169Anl_GLH_E_2540_SPK7.indb 169 05.12.2017 11:12:2605.12.2017 11:12:26SE

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Underhåll och förvaring

Rengör maskinen i regelbundna intervaller. Därigenom kan du vara säker på att maski- nen fungerar bra under lång tid framöver.

Håll ventilationsöppningarna rena medan du använder maskinen.

Plastkåpan och de övriga plastdelar- na kan rengöras med ett milt hushålls- rengöringsmedel och en fuktig tygduk. Mas- kinen får inte rengöras med aggressiva medel eller lösningsmedel.

Spruta aldrig av kompostkvarnen med vatten.

Vatten får under inga omständigheter tränga in i maskinen.

Kontrollera då och då att monteringsskruvar- na i transportstativet är åtdragna.

Om du inte ska använda kompostkvarnen under längre tid, smörj in den med miljövänlig olja som skydd mot korrosion.

Förvara maskinen i ett torrt utrymme.

Förvara maskinen utom räckhåll för barn.

8.2 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_GLH_E_2540_SPK7.indb 170Anl_GLH_E_2540_SPK7.indb 170 05.12.2017 11:12:2605.12.2017 11:12:26SE

Fejl Årsag Afhjælpning Motorn kör ej - Strömavbrott - Motorbrytaren har löst ut. - Omkopplaren för rotationsriktnin- gen står i mittläget. - Kontrollera nätkabeln, stickkontak- ten och säkringen. - Tryck in reset-knappen (se punkt

- Ställ in rotationsriktningen med om- kopplaren. Material som ska fi nfördelas dras inte in - Skärkniven roterar bakåt - Materialblockering i matningstratten - Skärkniven är blockerad - Skifta på rotationsriktningen. - Skifta på rotationsriktningen och dra ut materialet ur matningstratten. Mata in tjocka grenar på nytt så att kniven inte genast griper tag i ha- cken som fi nns i materialet. - Skifta på rotationsriktningen. Kni- varna släpper det fastklämda mate- rialet. Materialet fi nförde- las inte i tillräcklig mån - Motkniven har ställts in felaktigt - Ställ in motkniven. Se kapitel 6.6 Anl_GLH_E_2540_SPK7.indb 171Anl_GLH_E_2540_SPK7.indb 171 05.12.2017 11:12:2605.12.2017 11:12:26SE

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Vid bristfälliga förhållanden i elnätet kan maskinen förorsaka temporära spänningssänkningar. Om nätimpedansen Z vid anslutningspunkten till det allmänna elnätet är större än 0,329 Ω kan ytterligare åtgärder krävas innan maskinen kan anslutas till detta uttag och användas på avsett vis. Vid behov kan ditt lokala elbolag informera dig om elnätets impedans. Anl_GLH_E_2540_SPK7.indb 172Anl_GLH_E_2540_SPK7.indb 172 05.12.2017 11:12:2605.12.2017 11:12:26SE

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Vals Förbrukningsmaterial/förbrukningsdelar* Motskär (tryckplatta) Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GLH_E_2540_SPK7.indb 173Anl_GLH_E_2540_SPK7.indb 173 05.12.2017 11:12:2605.12.2017 11:12:26SE

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GLH_E_2540_SPK7.indb 174Anl_GLH_E_2540_SPK7.indb 174 05.12.2017 11:12:2605.12.2017 11:12:26FI
