РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GLH-E 2540 Gardol

1. Инструкции за безопасност

2.1 Описание на уреда (фиг. 1)

Не претоварвайте уреда.

подходяща слухова защита.

винта М6 х 50 (позиция 4) и гайките (позиция 2).

За да включите шредера натиснете зеления бутон.

6.4 Защита на мотора (изобр. 1/поз. 2)

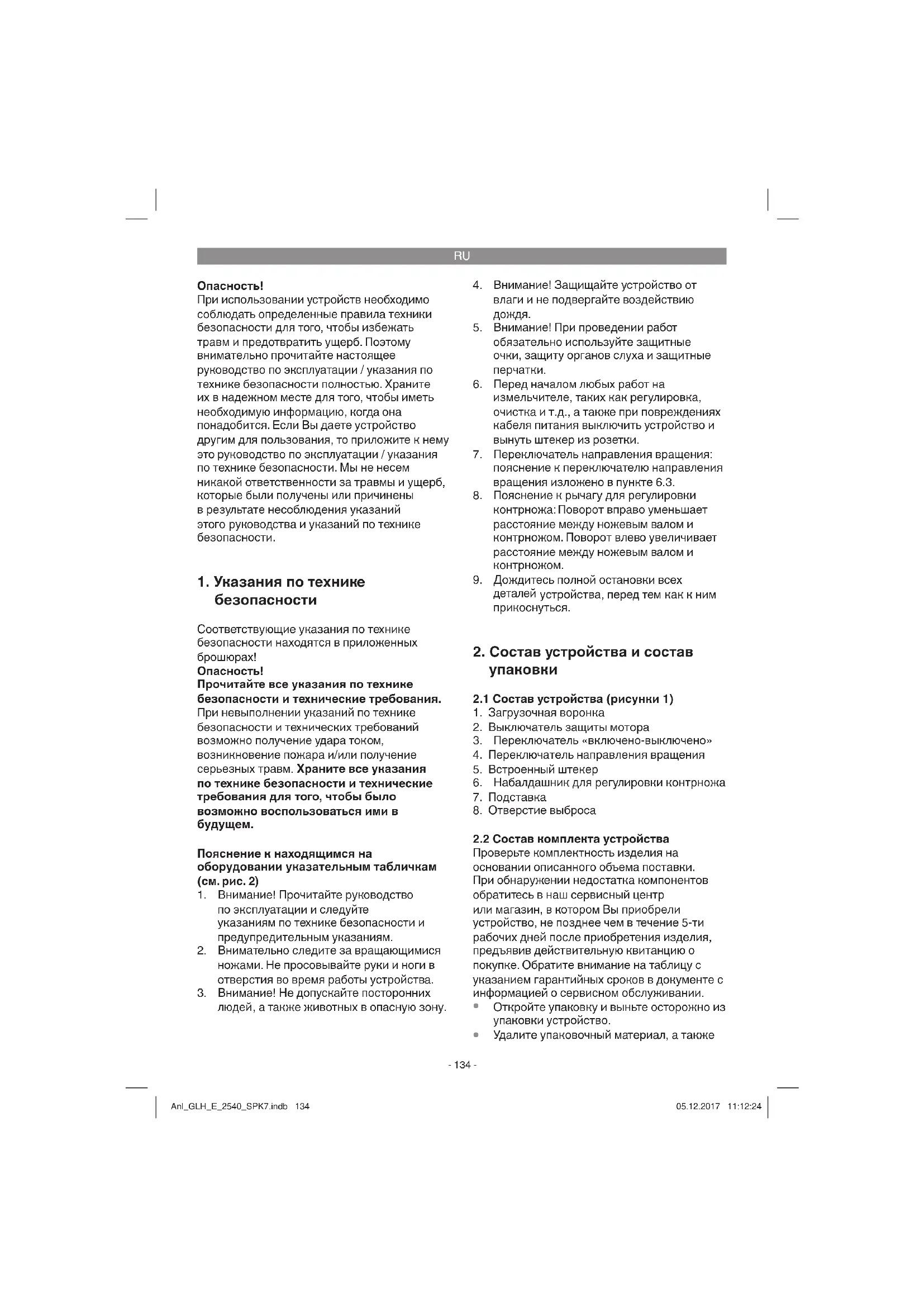

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в

Пояснение к находящимся на оборудовании указательным табличкам (см. рис. 2)

1. Внимание! Прочитайте руководство

по эксплуатации и следуйте указаниям по технике безопасности и предупредительным указаниям.

2. Внимательно следите за вращающимися

ножами. Не просовывайте руки и ноги в отверстия во время работы устройства.

3. Внимание! Не допускайте посторонних

людей, а также животных в опасную зону.

4. Внимание! Защищайте устройство от

влаги и не подвергайте воздействию

5. Внимание! При проведении работ

обязательно используйте защитные очки, защиту органов слуха и защитные

6. Перед началом любых работ на

измельчителе, таких как регулировка, очистка и т.д., а также при повреждениях кабеля питания выключить устройство и вынуть штекер из розетки.

7. Переключатель направления вращения:

пояснение к переключателю направления вращения изложено в пункте 6.3.

8. Пояснение к рычагу для регулировки

контрножа: Поворот вправо уменьшает расстояние между ножевым валом и контрножом. Поворот влево увеличивает расстояние между ножевым валом и контрножом.

9. Дождитесь полной остановки всех

устройства, перед тем как к ним прикоснуться.

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1)

1. Загрузочная воронка

2. Выключатель защиты мотора

3. Переключатель «включено-выключено»

4. Переключатель направления вращения

5. Встроенный штекер

6. Набалдашник для регулировки контрножа

8. Отверстие выброса

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также Anl_GLH_E_2540_SPK7.indb 134Anl_GLH_E_2540_SPK7.indb 134 05.12.2017 11:12:2405.12.2017 11:12:24RU

приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Оригинальное руководство по эксплуатации

Указания по технике безопасности

3. Использование в соответствии

с предназначением Электрический садовый измельчитель предназначен только для измельчения органических садовых отходов. Заложите биологически разлагаемые материалы, например, листья, ветки и т. д., в приемную

Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель. Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Напряжение сети ......................... 230 В ~ 50 Гц Потребляемая мощность ............ 2500 Вт (P40) ................................................................ 2000 Вт Степень защиты .......................................... IPX4 Число оборотов холостого хода ножевого вала ...........................40 об/мин Диаметр сучьев ............................... макс. 40 мм Уровень давления шума L

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Используйте перчатки.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не

используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе. Anl_GLH_E_2540_SPK7.indb 135Anl_GLH_E_2540_SPK7.indb 135 05.12.2017 11:12:2405.12.2017 11:12:24RU

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети. Предупреждение! Всегда вынимайте штекер из розетки прежде, чем осуществлять настройки устройства. Монтаж (рис. 3)

Извлеките все части из упаковки.

Прикрепите ходовую часть четырьмя самотормозящимися гайками (поз. 2) к

Прикрепите ось колеса (поз. 3) двумя винтами M6 x 50 (поз. 4) и гайками (поз. 2) к ходовой части.

Наденьте колеса (поз. 5) на ось.

Закрепите колпак колеса (поз. 6) на оси колес с помощью молотка.

Прижать колпаки колес к колесам.

Обязательно соблюдайте во время работы законодательные нормы постановлений по защите от шума, которые могут отличаться в разных регионах.

Соединить устройство с сетевым штекером при помощи удлинительного кабеля (рис.13/ поз. E). При этом учитывайте данные, приведенные в указаниях по технике безопасности.

6.2 Переключатель включено-выключено

Для включения измельчителя нажать на зеленую кнопку.

Для выключения нажать на красную

Указание: Устройство оснащено автоматическим нулевым выключателем. Он предупреждает случайное включение устройства после прекращения подачи тока.

6.3 Переключатель направления вращения

(рис.1/ поз. 4) Внимание! Переключатель направления вращения можно приводить в действие только после отключения измельчителя. Положение «⇓» Материал автоматически втягивается ножом и измельчается. Положение «⇑»

вращается в противоположном направлении, освобождая зажатый материал. После перевода переключателя направления вращения в позицию «⇑» держать нажатой зеленую кнопку переключателя «включено- выключено». Направление вращения ножа будет изменено на противоположное. Если отпустить переключатель «включено- выключено», измельчитель автоматически остановится. Внимание! Необходимо обязательно дождаться полного останова измельчителя и только потом включать его повторно. Указание: Если переключатель направления вращения находится в среднем положении, двигатель не работает. Крупные предметы или куски древесины

удаляются после многократного приведения в действие как в направлении резки, так и в направлении разблокировки.

6.4 Защита двигателя (рис. 1 / поз. 2)

Через несколько секунд после наступления перегрузки (например, в случае блокировки ножей) производится останов устройства. Для защиты двигателя от повреждения выключатель защиты двигателя автоматически отключает подачу тока. Необходимо выждать как минимум 1 минуту, прежде чем нажимать кнопку возврата (рис. 1/ поз. 2) для повторного пуска. В заключении нажмите переключатель «включено- выключено». В случае блокировки ножа необходимо перевести переключатель направления вращения в положение «⇑» и только после этого снова включать измельчитель. Anl_GLH_E_2540_SPK7.indb 136Anl_GLH_E_2540_SPK7.indb 136 05.12.2017 11:12:2405.12.2017 11:12:24RU

6.5 Указания по эксплуатации

Соблюдать указания по технике безопасности (прилагаются в виде отдельной брошюры).

Использовать рабочие перчатки, защитные очки, средства защиты слуха.

Измельчаемый материал следует загружать сбоку через большое отверстие в приемной воронке (рис. 1/поз. 1).

Поданный измельчаемый продукт втягивается автоматически. ВНИМАНИЕ! При втягивании длинного, выступающего из устройства измельчаемого продукта он может отклоняться и наносить удар, подобно прутьям, поэтому необходимо соблюдать безопасное расстояние.

Не допускайте засорения приемной воронки при подаче измельчаемого

Вялые, влажные садовые отходы, пролежавшие уже несколько дней, следует чередовать с сучьями. Таким образом можно избежать скапливания измельчаемого материала в приемной

Мягкие (например, пищевые) отходы не подлежат измельчению, их необходимо сразу компостировать.

Очень ветвистый материал с листвой необходимо полностью измельчить, прежде чем добавлять новые порции измельчаемого продукта.

Отверстие выброса не должно быть забито измельченным материалом – опасность обратного подпора.

Запрещено закрывать вентиляционные

Следует избегать непрерывной подачи тяжелого материала или толстых веток. Это может привести к блокировке ножа.

Используйте толкатель (из дерева) для удаления предметов, заблокировавших отверстие загрузочной воронки, а также крюк для удаления предметов, заблокировавших отверстие выброса. Указание: Измельчаемый материал сдавливается, разрыхляется и разрезается ножевым валом, что благоприятствует процессу распада при компостировании.

6.6 Регулировка контрножа (рис. 4)

Контрнож и ножевой вал оптимально отрегулированы на заводе-изготовителе. Дополнительная регулировка контрножа требуется только в случае его износа (для этого необходимо включить устройство). Для оптимальной работы расстояние между контрножом (рис. 1 / поз. B) и измельчающим ножом (рис. 1 / поз. A) должно составлять около 0,50 мм. На правой стороне пластмассового корпуса имеется регулировочное устройство. Поверните набалдашник вправо, чтобы винт (рис. 1 / поз. C) перемещался по направлению к измельчающему ножу. За пол-оборота контрнож приблизится к измельчающему ножу на 0,50 мм. После выполнения регулировки проконтролируйте, режет ли нож так, как нужно. ВНИМАНИЕ: Если измельчающий нож соприкасается с контрножом, то он будет подрезаться, и небольшое количество металлических опилок может выпадать из отверстия выброса. Это не является дефектом, но требует дополнительной регулировки только в определенной степени, так как в противном случае возможен преждевременный износ контрножа.

7. Замена кабеля питания

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей. Anl_GLH_E_2540_SPK7.indb 137Anl_GLH_E_2540_SPK7.indb 137 05.12.2017 11:12:2405.12.2017 11:12:24RU

8. Техобслуживание, хранение и

заказ запасных частей

Перед началом любых работ по техобслуживанию необходимо вынуть штекер из розетки электросети.

8.1 Техническое обслуживание и хранение

Регулярно очищайте устройство. Тем самым вы обеспечите его работоспособность и длительный срок

Во время работ вентиляционная щель должна быть чистой.

Пластмассовый корпус и пластмассовые детали чистите при помощи легкого бытового чистящего средства и влажной тряпки. Не используйте для очистки агрессивные средства или растворители.

Запрещено мыть измельчитель струей

В любом случае следует избегать попадания воды в устройство.

Периодически необходимо проверять прочность посадки крепежных винтов ходовой части.

Если вы не пользуетесь измельчителем длительное время, необходимо защитить его от коррозии экологически чистым

Храните устройство в сухом помещении.

Храните устройство в недоступном для детей месте.

8.2 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

9. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

11. Таблица поиска неисправностей

Неисправность Причина Устранение Не работает

- Прекращение подачи тока. - Сработала защита двигателя. - Переключатель направления вращения находится в среднем

- Проверить сетевой кабель, штекер и предохранитель. - Нажать на кнопку возврата (рис. 1/ поз. 2) (см. пункт 6.4). - Отрегулировать направление движения при помощи переключателя направления

Измельчаемый материал не втягивается - Измельчающий нож вращается в

направлении. - Затор материала в приемной

- Измельчающий нож заблокирован. - Переключить направление

- Переключить направление вращения и извлечь материал из приемной воронки. Снова вставить толстые ветки, чтобы нож не сразу вошел в предварительно вырезанные

- Переключить направление вращения. Нож освободит зажатый материал. Измельчаемый

измельчается неправильно - Неправильно отрегулирован

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения При неблагоприятных параметрах сети устройство может вызывать временные колебания напряжения. Если сетевой импеданс в точке подключения к сети питания будет больше 0,329 Ом, то могут понадобиться другие меры, прежде чем можно будет использовать устройство по назначению от этого подключения к сети. При необходимости можно запросить данные о полном сопротивлении электросети у местного предприятия энергоснабжения. Anl_GLH_E_2540_SPK7.indb 140Anl_GLH_E_2540_SPK7.indb 140 05.12.2017 11:12:2405.12.2017 11:12:24RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Валок Расходный материал/расходные части* Противорежущая пластина (прижимная

Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_GLH_E_2540_SPK7.indb 141Anl_GLH_E_2540_SPK7.indb 141 05.12.2017 11:12:2405.12.2017 11:12:24RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийных требований сообщите о неисправности устройства на

сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_GLH_E_2540_SPK7.indb 142Anl_GLH_E_2540_SPK7.indb 142 05.12.2017 11:12:2505.12.2017 11:12:25DK
