NÁVOD K OBSLUZE GLH-E 2540 Gardol

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

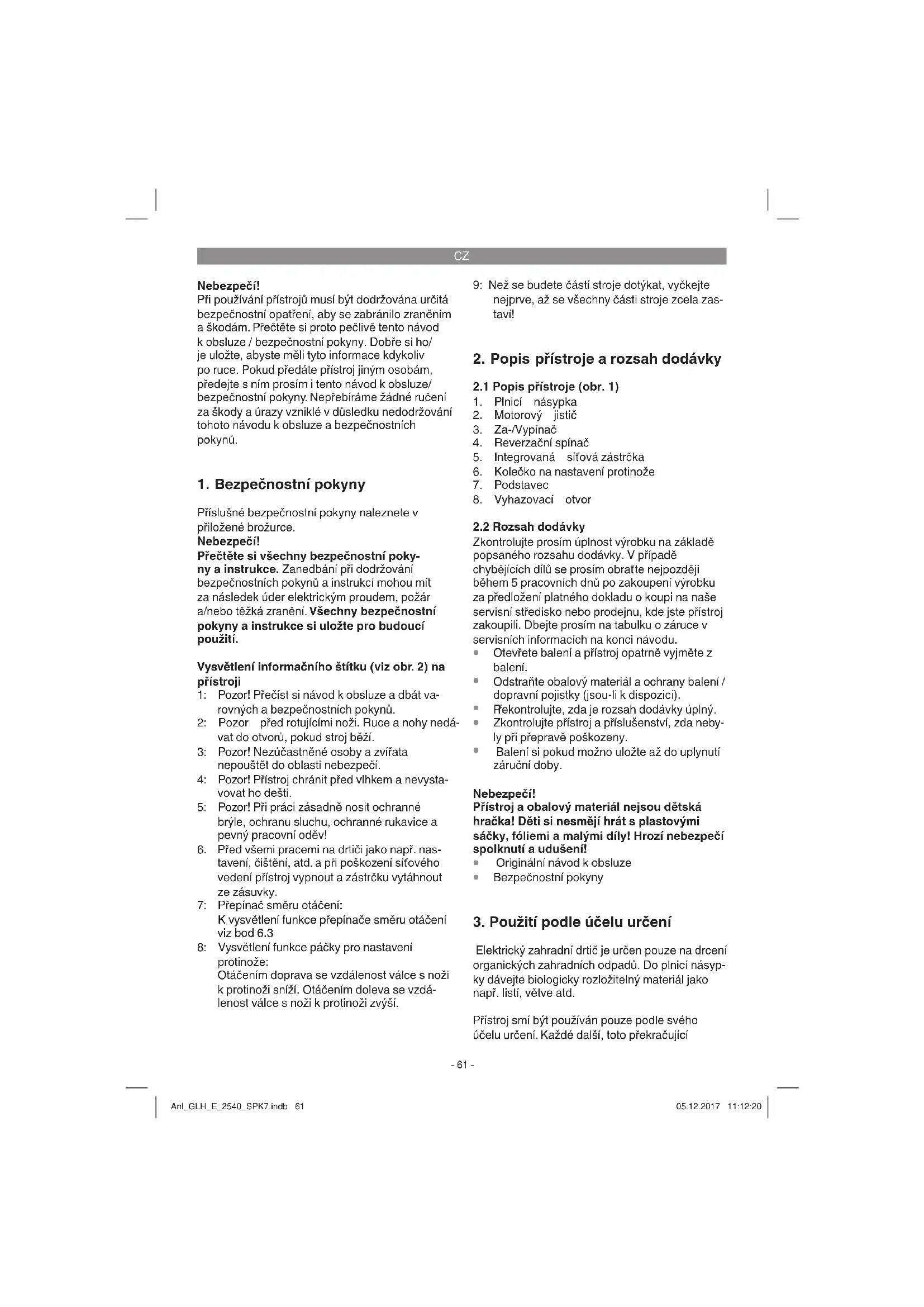

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Vysvětlení informačního štítku (viz obr. 2) na přístroji 1: Pozor! Přečíst si návod k obsluze a dbát va- rovných a bezpečnostních pokynů. 2: Pozor před rotujícími noži. Ruce a nohy nedá- vat do otvorů, pokud stroj běží. 3: Pozor! Nezúčastněné osoby a zvířata nepouštět do oblasti nebezpečí. 4: Pozor! Přístroj chránit před vlhkem a nevysta- vovat ho dešti. 5: Pozor! Při práci zásadně nosit ochranné brýle, ochranu sluchu, ochranné rukavice a pevný pracovní oděv!

6. Před všemi pracemi na drtiči jako např. nas-

tavení, čištění, atd. a při poškození síťového vedení přístroj vypnout a zástrčku vytáhnout ze zásuvky. 7: Přepínač směru otáčení: K vysvětlení funkce přepínače směru otáčení viz bod 6.3 8: Vysvětlení funkce páčky pro nastavení protinože: Otáčením doprava se vzdálenost válce s noži k protinoži sníží. Otáčením doleva se vzdá- lenost válce s noži k protinoži zvýší. 9: Než se budete částí stroje dotýkat, vyčkejte nejprve, až se všechny části stroje zcela zas- taví!

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

4. Reverzační spínač

5. Integrovaná síťová zástrčka

6. Kolečko na nastavení protinože

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

3. Použití podle účelu určení

Elektrický zahradní drtič je určen pouze na drcení organických zahradních odpadů. Do plnicí násyp- ky dávejte biologicky rozložitelný materiál jako např. listí, větve atd. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující Anl_GLH_E_2540_SPK7.indb 61Anl_GLH_E_2540_SPK7.indb 61 05.12.2017 11:12:2005.12.2017 11:12:20CZ

použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Průměr větví ..................................... max. 40 mm Hladina akustického tlaku L

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Noste rukavice. Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě. Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky. Montáž (obr. 3)

Všechny součásti vyjměte z obalu.

Podvozek namontujte pomocí čtyř samosvor- ných matic (pol. 2) na těleso přístroje.

Osu kolečka (pol. 3) namontujte na podvozek pomocí 2 šroubů M6 x 50 (pol. 4) a matic (pol. 2).

Kryt koleček (pol. 6) upevněte na osu kolečka pomocí kladiva.

Kryty koleček vtlačte na kolečka.

Dodržujte prosím zákonná nařízení na ochranu proti hluku, která se mohou místně odlišovat.

6.1 Připojení na síť

Přístroj připojte pomocí prodlužovacího kabelu na integrované zástrčce (obr.1/pol. 7). Dbejte přitom údajů v bezpečnostních pokynech.

Na zapnutí drtiče stisknout zelený knoflík.

Na vypnutí stisknout červený knoflík. Pokyn: Přístroj disponuje spínačem nulové ochrany. Tento zabrání tomu, aby se přístroj po výpadku proudu neúmyslně opět zapnul.

6.3 Reverzační spínač (obr. 1/pol. 4)

Pozor! Reverzační spínač smí být používán pouze u vypnutého drtiče. Poloha “⇓” Nůž automaticky vtahuje materiál a řeže ho. Poloha “⇑” Nůž pracuje v obráceném směru otáčení a uváz- nutý materiál je uvolněn. Poté, co byl reverzační spínač dán do polohy “⇑” držet stisknutý zelený knofl ík za-/vypínače. Nůž je nastaven na opačný Anl_GLH_E_2540_SPK7.indb 62Anl_GLH_E_2540_SPK7.indb 62 05.12.2017 11:12:2005.12.2017 11:12:20CZ

směr otáčení. Pokud je za-/vypínač puštěn, zůstane drtič automaticky stát. Pozor! Vždy vyčkat, až se drtič zastaví, než je opět uveden do provozu. Pokyn: Ve středové poloze reverzačního spínače motor nenaskočí. Velké předměty nebo kusy dřeva jsou odstraněny po několikanásobné aktivaci jak ve směru řezání, tak ve směru uvolňování.

6.4 Motorový jistič (obr. 1 / pol. 2)

Přetížení (např. blokování nožů) vede po pár vteřinách k zastavení přístroje. Aby byl motor chráněn před poškozením, vypne motorový jistič automaticky přívod proudu. Vyčkat minimálně 1 minutu, než je stisknut vratný knofl ík pro nový start. Poté stisknout za-/vypínač. Pokud je blokován nůž, dát reverzační spínač do- leva do polohy “⇑”, než je drtič opět zapnut.

Dodržujte bezpečnostní pokyny (přiložená brožurka).

Nosit pracovní rukavice, ochranné brýle a ochranu sluchu.

Drcený materiál plnit na straně s větším ot- vorem v plnicí násypce (obr. 1/pol. 15).

P řiváděný drcený materiál je automati- cky vtahován. POZOR! Delší, z přístroje vyčnívající drcený materiál se může při vtahování vymrštit jako prut - dodržovat bezpečnostní vzdálenost.

P řivádět pouze tolik materiálu, aby se plnicí násypka neucpala.

Zvadlé, vlhké, již několik dní uložené zahradní odpady je třeba drtit střídavě s větvemi. Tím se zabrání ucpání plnicí násypky drceným materiálem.

M ěkké odpady (např. kuchyňské odpadky) nedrtit, ale přímo kompostovat.

Silně rozvětvený, listnatý materiál nejdříve zcela rozdrtit, než bude přiveden další mate- riál.

Vyhazovací otvor nesmí být ucpán nad- rceným materiálem - nebezpečí zpětného vzdutí.

V ětrací otvory nesmí být zakryty.

Vyhnout se nepřetržitému přivádění těžkého materiálu nebo silných větví. Toto může vést k zablokování nožů.

Na odstranění zablokovaných předmětů z násypky nebo vyhazovacího otvoru používat přítlačné zařízení nebo hák. Pokyn: Drcený materiál je válcem s noži mačkán, rozvlákněn a řezán, což podporuje proces rozpa- du při kompostování.

6.6 Nastavení protinože (obr. 4)

Protinůž a válec s noži jsou ze závodu optimálně nastaveny. Pouze při opotřebení je nutné dodatečné nastavení (k tomu přístroj zapnout) protinože. Pro optimální provoz je nutné, aby vzdálenost mezi protinožem (obr. 4/pol. B) a řezacím nožem (obr. 4/pol. A) činila cca 0,50 mm. Na pravé straně krytu z plastu se k tomu nalézá nastavovací zařízení. Otáčet kolečkem dopra- va tak, aby se šroub (obr. 4/pol. C) pohyboval směrem k řezacímu noži. Po polovičním otočení je protinůž o 0,50 mm blíže k řezacímu noži. Po tomto nastavení zkontrolovat, zda nůž podle přání řeže. POZOR: Pokud se řezací nůž dotkne protinože, je tento korigován a z vyhazovacího otvoru mohou vypadnout kovové třísky. Toto není žádná chyba, přesto smí být ale dodatečně nastavováno pouze v požadované míře, jinak je protinůž předčasně opotřebován.

7. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím. Anl_GLH_E_2540_SPK7.indb 63Anl_GLH_E_2540_SPK7.indb 63 05.12.2017 11:12:2005.12.2017 11:12:20CZ

8. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Údržba a uložení

Čistěte přístroj pravidelně. Tím zaručíte funkčnost a dlouhou životnost.

B ěhem práce udržujte větrací otvory čisté.

Plastové těleso a plastové díly čistit slabý- mi domácími čistícími prostředky a vlhkým hadrem. Nepoužívejte na čištění agresivní prostředky nebo rozpouštědla!

Drtič nikdy neostříkávat vodou.

Bezpodmínečně se vyhýbejte vniknutí vody do přístroje.

Upevňovací šrouby podvozku čas od času zkontrolujte, zda pevně drží.

Pokud drtič delší dobu nepoužíváte, chraňte ho před korozí ekologicky neškodným olejem.

P řístroj skladujte v suché místnosti.

P řístroj skladujte mimo dosah dětí.

8.2 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_GLH_E_2540_SPK7.indb 64Anl_GLH_E_2540_SPK7.indb 64 05.12.2017 11:12:2005.12.2017 11:12:20CZ

11. Plán vyhledávání chyb

Chyba Možná příčina Odstranění Motor neběží - Přerušení proudu - Motorový jistič zareagoval - Reverzační spínač je ve středové poloze - Překontrolovat síťové vedení, zástrčku a pojistky - Stisknout tlačítko Reset (viz bod 6.4) - Nastavit směr chodu na reverzačním spínači Drcený materiál není vtahován - Řezací nůž běží směrem dozadu - Nahromadění materiálu v plnicí ná- sypce - Řezací nůž je zablokován - Přepnout směr otáčení - Přepnout směr otáčení a materiál z plnicí násypky odstranit. Tlusté větve opět zavést tak, aby nůž hned nezařezával do již vytvořených zářezů. - Přepnout směr otá čení. Nůž uvázlý materiál uvolní. Drcený materiál není řádně drcen - Protinůž chybně nastaven - Nastavit protinůž. Viz kapitola 6.6 Anl_GLH_E_2540_SPK7.indb 65Anl_GLH_E_2540_SPK7.indb 65 05.12.2017 11:12:2005.12.2017 11:12:20CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Používání přístroje může při nepříznivých síťových poměrech vést k dočasným kolísáním napětí. Pokud je síťová impedance na místě připojení do veřejné elektrické sítě větší než 0,329 Ω, je možné, že se před řádným provozováním přístroje napájeného z této přípojky budou muset provést další opatření. V případě nutnosti lze informaci o impedanci získat u vašeho dodavatele elektřiny. Anl_GLH_E_2540_SPK7.indb 66Anl_GLH_E_2540_SPK7.indb 66 05.12.2017 11:12:2005.12.2017 11:12:20CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Válec Spotřební materiál/spotřební díly* Protiostří (přítlačný kotouč) Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_GLH_E_2540_SPK7.indb 67Anl_GLH_E_2540_SPK7.indb 67 05.12.2017 11:12:2105.12.2017 11:12:21CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylouč

eny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_GLH_E_2540_SPK7.indb 68Anl_GLH_E_2540_SPK7.indb 68 05.12.2017 11:12:2105.12.2017 11:12:21SK
