GLH-E 2540 - Mechanische hakselaar Gardol - Gratis gebruiksaanwijzing en handleiding

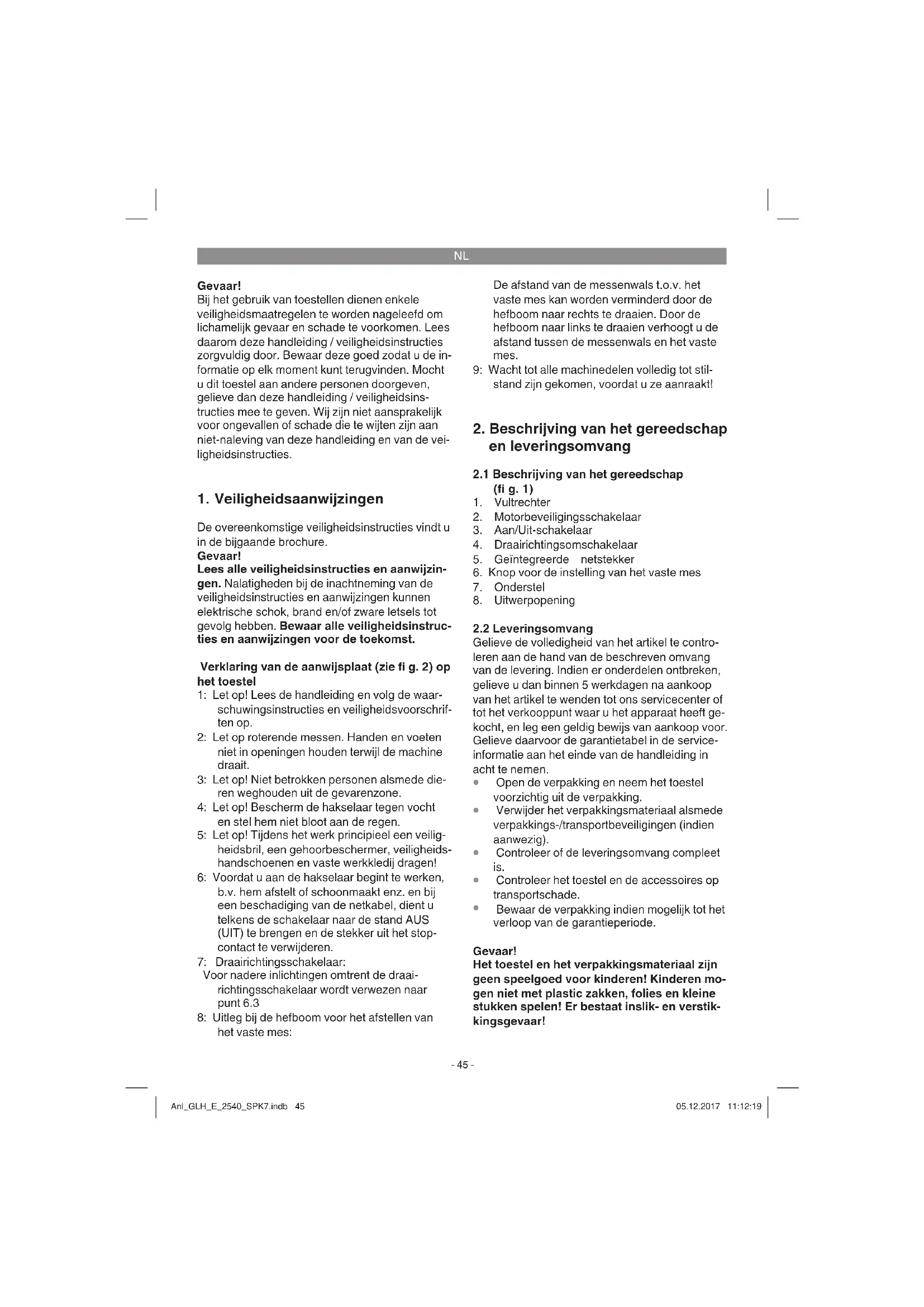

GEBRUIKSAANWIJZING GLH-E 2540 Gardol

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Verklaring van de aanwijsplaat (zie fi g. 2) op het toestel 1: Let op! Lees de handleiding en volg de waar- schuwingsinstructies en veiligheidsvoorschrif- ten op. 2: Let op roterende messen. Handen en voeten niet in openingen houden terwijl de machine draait. 3: Let op! Niet betrokken personen alsmede die- ren weghouden uit de gevarenzone. 4: Let op! Bescherm de hakselaar tegen vocht en stel hem niet bloot aan de regen. 5: Let op! Tijdens het werk principieel een veilig- heidsbril, een gehoorbeschermer, veiligheids- handschoenen en vaste werkkledij dragen! 6: Voordat u aan de hakselaar begint te werken, b.v. hem afstelt of schoonmaakt enz. en bij een beschadiging van de netkabel, dient u telkens de schakelaar naar de stand AUS (UIT) te brengen en de stekker uit het stop- contact te verwijderen. 7: Draairichtingsschakelaar: Voor nadere inlichtingen omtrent de draai- richtingsschakelaar wordt verwezen naar punt 6.3 8: Uitleg bij de hefboom voor het afstellen van het vaste mes: De afstand van de messenwals t.o.v. het vaste mes kan worden verminderd door de hefboom naar rechts te draaien. Door de hefboom naar links te draaien verhoogt u de afstand tussen de messenwals en het vaste mes. 9: Wacht tot alle machinedelen volledig tot stil- stand zijn gekomen, voordat u ze aanraakt!

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

2. Motorbeveiligingsschakelaar

3. Aan/Uit-schakelaar

4. Draairichtingsomschakelaar

5. Geïntegreerde netstekker

6. Knop voor de instelling van het vaste mes

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar! Anl_GLH_E_2540_SPK7.indb 45Anl_GLH_E_2540_SPK7.indb 45 05.12.2017 11:12:1905.12.2017 11:12:19NL

Veiligheidsinstructies

3. Reglementair gebruik

De elektrische tuinhakselaar is bedoeld om orga- nische tuinafval te verhakselen. Breng het biolo- gisch afbreekbare materiaal zoals b.v. bladeren, takken, resten van bloemen enz. de vultrechter in. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt. Montage (fi g. 3)

Alle delen uit de verpakking nemen.

Monteer het onderstel aan de behuizing met de vier zelfborgende moeren (pos. 2).

Monteer de wielas (pos. 3) aan het onderstel met de 2 schroeven M6 x 50 (pos. 4) en moe- ren (pos. 2).

Schuif de wielen (pos. 5) op de as.

Bevestig de wielafdekking (pos. 6) met een hamer in de wielas.

Neem de wettelijke bepalingen m.b.t. de verorde- ning inzake de bestrijding van lawaaioverlast in acht die plaatselijk kunnen verschillen.

Sluit het gereedschap aan op de geïntegreerde netstekker (fi g. 1, pos. 7) d.m.v. een verlengkabel. Hou hieromtrent rekening met de informatie ver- meld in de veiligheidsinstructies. Anl_GLH_E_2540_SPK7.indb 46Anl_GLH_E_2540_SPK7.indb 46 05.12.2017 11:12:1905.12.2017 11:12:19NL

Druk op de rode knop om de hakselaar uit te schakelen. Aanwijzing: Het gereedschap beschikt over een nulspanningsschakelaar. Deze schakelaar voor- komt dat het gereedschap na een stroomonder- breking onbedoeld opnieuw aanloopt.

6.3 Draairichtingsomschakelaar

(fi g. 1, pos. 4) Let op! De draairichtingsomschakelaar kan alleen worden bediend als de hakselaar uit- geschakeld is. Stand “⇓” Het materiaal wordt door het mes automatisch ingetrokken en verhakseld. Stand “⇑” Het mes werkt in tegenovergestelde draairichting en vastgeklemd materiaal wordt vrij. Nadat de draairichtingsomschakelaar naar de stand “⇑” is gebracht blijft u op de groene knop van de AAN/ UIT-schakelaar drukken. Het mes wordt overge- schakeld naar de tegenovergestelde draairichting. Als u de AAN/UIT-schakelaar loslaat, stop de hak- selaar meteen vanzelf. Let op! Wacht altijd tot de hakselaar helemaal stilstaat voordat u hem terug aanzet. Aanwijzing: In de tussenstand van de draai- richtingsomschakelaar start de motor niet. Grote voorwerpen of stukken hout worden door herhaaldelijke bediening verwijderd zowel in sni- jrichting alsook in deblokeerrichting.

6.4 Motorbeveiliging (fi g. 1 / pos. 2)

Een overbelasting (b.v. blokkeren van het mes) heeft na enkele seconden de stilstand van het toestel tot gevolg. De motorveiligheidsschakelaar onderbreekt automatisch de stroomtoevoer om de motor tegen beschadiging te beschermen. Wacht minstens 1 minuut voordat u de resetknop indrukt om het toestel te herstarten. Vervolgens drukt u op de AAN/UIT-schakelaar. Zit het mes vast, brengt u de draairichtingsom- schakelaar naar links naar de stand “⇑” voordat u de hakselaar opnieuw aanzet.

Volg de veiligheidsinstructies (zie bijgaande brochure) op.

Draag werkhandschoenen, een veiligheidsbril en een gehoorbeschermer.

Het te hakselen materiaal aan de kant met de grotere opening de vultrechter (fig. 1, pos. 15) in brengen.

Het ingebrachte te verhakselen goed wordt automatisch gegrepen en naar binnen ge- trokken. LET OP! Vrij lang hakselgoed dat er boven uitsteekt kan bij het intrekken als een roede uitslaan – blijf op een voldoende veilig- heidsafstand.

Breng er slechts zoveel hakselgoed in dat de vultrechter niet verstopt geraakt.

Verwelkte, vochtige tuinafval die reeds meer- dere dagen is blijven liggen, verhakselt u best afwisselend met takken. Daardoor voorkomt u het blokkeren van het hakselgoed in de vult- rechter.

Zachte afval (b.v. keukenafval) niet verhakel- sen maar rechtstreeks composteren.

Sterk vertakt lof houdend goed eerst hele- maal verhakselen voordat u er nieuw haksel- goed in brengt.

De uitwerpopening mag niet door verhakseld materiaal verstopt raken – gevaar voor opstu- wing.

De ventilatiespleten mogen niet worden afge- dekt.

Vermijd zwaar materiaal of dikke takken ononderbroken erin te brengen. Dit kan leiden tot het blokkeren van het mes.

Gebruik een stopper of haak om geblokkeerd zittende voorwerpen uit de trechter- of uitwer- popening te verwijderen. Aanwijzing: Het te verhakselen goed wordt door de meswals gekneusd, vervezeld en gesneden, waardoor het ontbindingsproces tijdens de com- postering wordt bevorderd.

6.6 Afstelling van het vaste mes (fi g. 4)

Het vaste mes en de meswals zijn in de fabriek optimaal ingesteld. Het bijregelen van het vaste mes is alleen bij slijtage noodzakelijk (daarvoor dient u het toestel uit te schakelen). Voor een op- timale werking moet de afstand tussen het vaste mes (pos. B) en het hakselmes (pos. A) ca. 0,50 mm bedragen. Aan de rechterkant van de kunststofbehuizing be- vindt zich de bijhorende afstelinrichting. Draai de knop naar rechts zodat de schroef (pos. C) naar het hakselmes toe beweegt. Met een halve slag Anl_GLH_E_2540_SPK7.indb 47Anl_GLH_E_2540_SPK7.indb 47 05.12.2017 11:12:1905.12.2017 11:12:19NL

brengt u het vaste mes 0,50 mm dichter bij het hakselmes. Controleer na deze afstelling of het mes snijdt zoals gewenst. LET OP: Indien het hakselmes het vaste mes raakt, wordt het bijgesneden en kunnen kleine metalen spanen de uitwerpopening uit vallen. Dit is geen fout, maar u mag slechts in de nodige maat bijregelen omdat anders het vaste mes te vroeg afslijt.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Onderhoud en berging

Maak het toestel regelmatig schoon. Daar- door verzekert u dat het toestel in een goed functionerende staat blijft en een lange le- vensduur bereikt.

Hou tijdens het werk de ventilatiespleten schoon.

Het kunststoflichaam en de kunststofcom- ponenten schoonmaken m.b.v. een lichte huishoudreiniger en een vochtige doek. Ge- bruik voor het schoonmaken geen agressieve middelen of oplosmiddelen !

De hakselaar nooit met water afspuiten.

Vermijdt zeker dat water het toestel binnen- dringt.

Controleer van tijd tot tijd of de bevestigings- schroeven van het onderstel goed vast zitten.

Als u de hakselaar voor een tijdje niet gebru- ikt, dient u hem tegen corrosie te beschermen d.m.v. milieuvriendelijke olie.

Bewaar het gereedschap in een droge ruimte.

Berg het gereedschap buiten bereik van kin- deren op.

8.2 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_GLH_E_2540_SPK7.indb 48Anl_GLH_E_2540_SPK7.indb 48 05.12.2017 11:12:2005.12.2017 11:12:20NL

Storing Mogelijke oorzaak Verhelpen Motor draait niet - Stroomonderbreking - Motorbeveiliging heeft gereageerd - Veiligheidsschakelaar geeft geen contact - Draairichtingsomschakelaar in tus- senstand - Netzleitung, Stecker und Sicherung prüfen - Rückstellknopf (Abb. 1/ Pos. 2) drü- cken (siehe Punkt 6.4) - Fangbox richtig einsetzen und Si- cherheitsschalter nach oben schie- ben bis er einrastet - Laufrichtung am Drehrichtungsum- schalter einstellen Het te verhakselen materiaal wordt niet naar binnen getrok- ken - Het hakselmes draait in de verkeer- de richting. - Materiaalopstuwing in de vultrech- ter - Het hakselmes zit vast - Draairichting omschakelen - Draairichting omschakelen en het materiaal uit de vultrechter trekken. Dikke taken opnieuw de trechter in schuiven zodat het mes niet onmid- dellijk de voorgesneden kerven in grijpt. - Draairichting omschakelen. Het mes geeft het vastgekomen materi- aal vrij. Het te verhakselen materiaal wordt niet goed versnipperd - Vast mes fout afgesteld - Vast mes bijregelen. Zie hierom- trent hoofdstuk 6.6. Anl_GLH_E_2540_SPK7.indb 49Anl_GLH_E_2540_SPK7.indb 49 05.12.2017 11:12:2005.12.2017 11:12:20NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Het gereedschap kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsdalingen. Is de netimpedantie Z op het aansluitpunt naar het openbare net groter dan 0,329 Ω kunnen verdere maatre- gelen nodig zijn voordat het gereedschap op deze aansluiting kan worden gebruikt als bedoeld. Indien nodig kan u de impedantie te weten komen door de plaatselijke energievoorzieningsmaatschappij te vragen. Anl_GLH_E_2540_SPK7.indb 50Anl_GLH_E_2540_SPK7.indb 50 05.12.2017 11:12:2005.12.2017 11:12:20NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Cilinder Verbruiksmateriaal/verbruiksstukken* Tegenmes (drukplaat) Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GLH_E_2540_SPK7.indb 51Anl_GLH_E_2540_SPK7.indb 51 05.12.2017 11:12:2005.12.2017 11:12:20NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GLH_E_2540_SPK7.indb 52Anl_GLH_E_2540_SPK7.indb 52 05.12.2017 11:12:2005.12.2017 11:12:20PL
