Pro Line SLC 350 Auto - Matberedare Berkel - Gratis bruksanvisning och manual

Produkttyp	Elektrisk livsmedelsskärare
Varumärke	Berkel
Modell	Pro Line SLC 350 Auto
Bladdiameter	350 mm
Skärtjocklek	0 till 14 mm
Nettovikt	61 kg

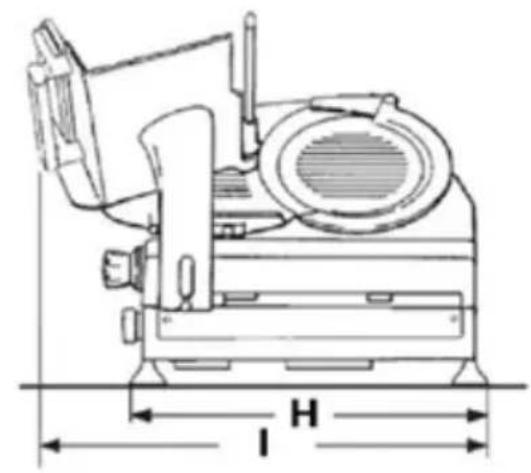

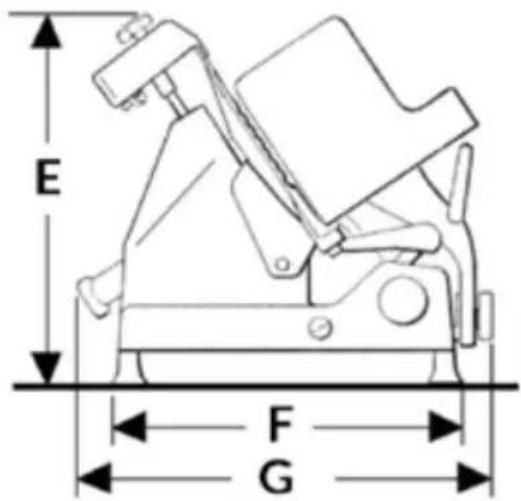

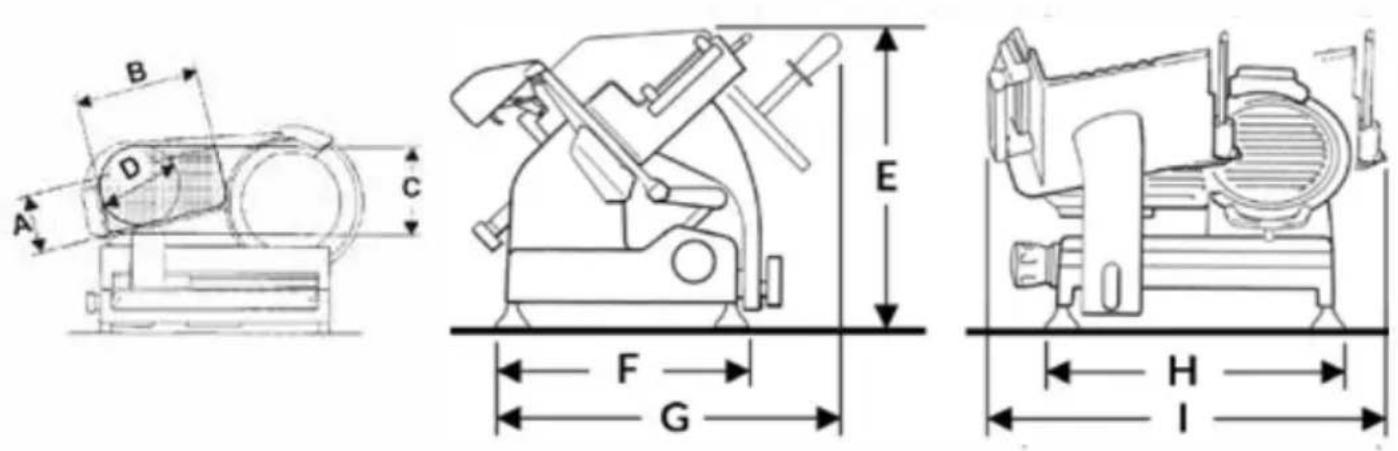

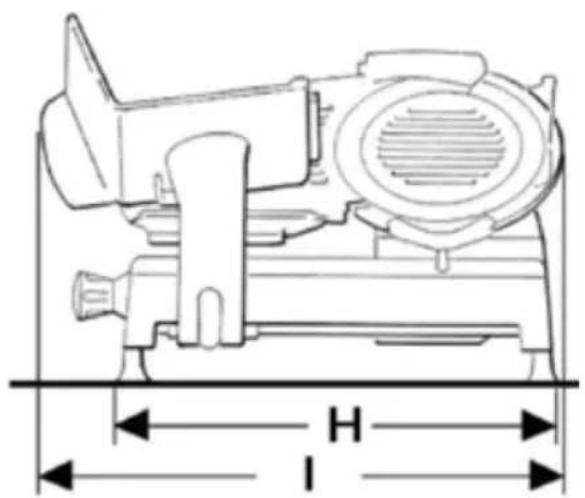

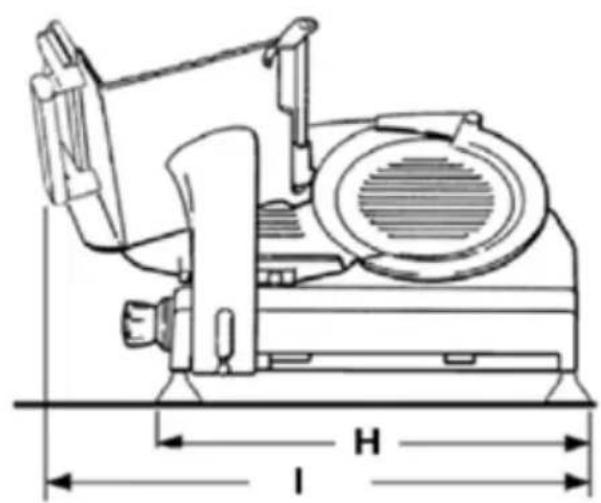

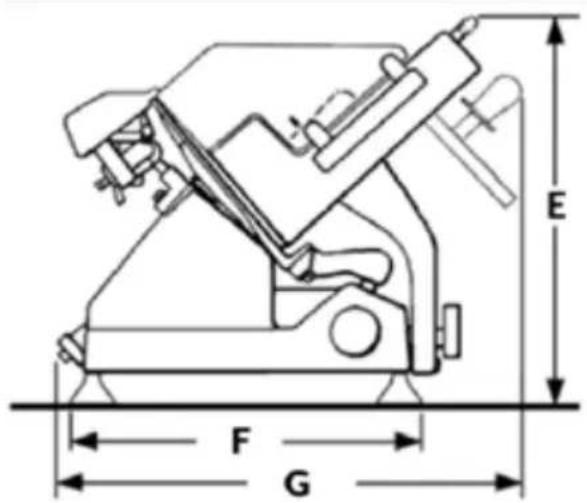

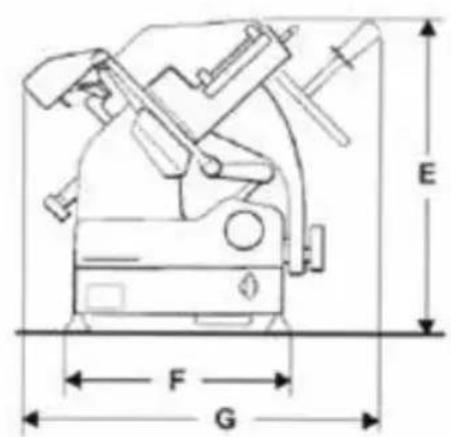

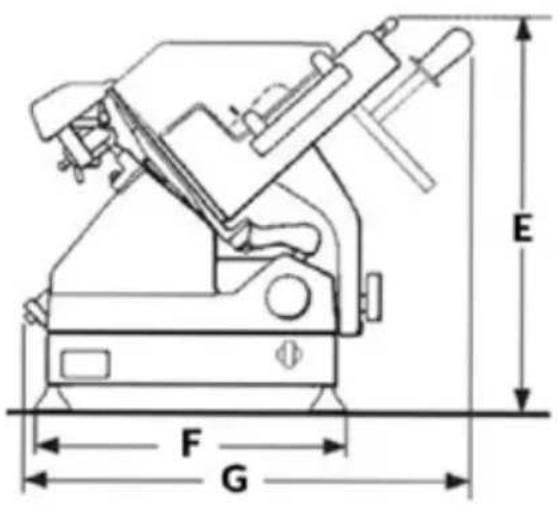

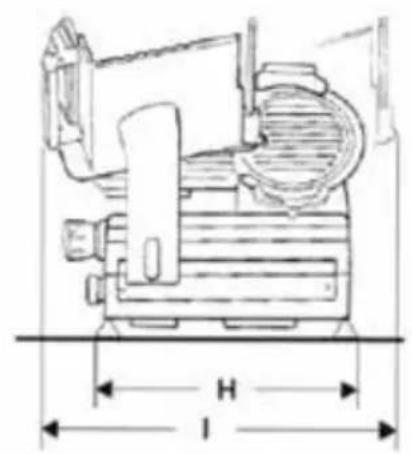

Mått (E x F x G x H x I)	620 x 430 x 650 x 570 x 700-760 mm
Motoreffekt	0,45 kW
Elektrisk matning	230 V / 50 Hz / 1 fas eller 120 V / 60 Hz / 1 fas
Rektangulär skärkapacitet	250 x 190 mm
Cirkulär skärkapacitet	250 mm
Funktioner	Manuell och automatisk (justerbar slag, separat start/stopp för blad och vagn)
Material	Konstruktion i aluminiumlegering och rostfritt stål
Säkerhet	Bladring, säkerhetsskydd, nödstopp, säkerhetsläge för tjocklekshandtag
Slipning	Inbyggd slipare med slipstenar
Rengöring	Avtagbara delar (vagn, press, bladskydd, deflektor); manuell rengöring med varmt vatten och mild diskmedel
Smörjning	Var 3:e månad med syrafri olja (vaselin) på glidbanorna
Garanti	24 månader från inköpsdatum
Tillåtna produkter	Icke frysta livsmedel utan ben
Användningstemperatur	-5°C till +40°C
Maximal luftfuktighet	95%
Reparationsmöjlighet	Reparationer av auktoriserad personal; originalreservdelar krävs

Vanliga frågor - Pro Line SLC 350 Auto Berkel

Vilka produkter kan skäras med skärmaskinen Berkel Pro Line SLC 350 Auto?

Endast icke frysta livsmedel utan ben (kött, fisk, ost, etc.) kan skäras. Frysta, djupfrysta eller beniga produkter är förbjudna.

Hur justerar man skivtjockleken?

Använd tjockleksjusteringshandtaget (markering 3 på schemat). Vrid den för att välja önskad tjocklek mellan 0 och 14 mm. Efter användning, sätt tillbaka den i säkerhetsläge (0).

Hur använder man automatiskt läge på modell SLC 350A?

Vrid vagnens frigöringshandtag moturs. Tryck på bladets startknapp (1b), sedan på vagnens startknapp (1h). Justera vagnens slag med handtaget (1a). För att stoppa, tryck på vagnens stoppknapp (1f) eller bladets stoppknapp (1e).

Hur rengör man skärmaskinen?

Koppla först bort enheten. Ta bort vagnen, pressen, bladskyddet och deflektorn. Rengör dem med varmt vatten och milt diskmedel med en nylonborste. Använd aldrig diskmaskin eller vattenstrålar. Torka noggrant.

Hur slipar man bladet?

Sätt tjocklekshandtaget i säkerhetsläge. Dra tillbaka vagnen. Öppna sliparens lock, dra i spaken och vrid anordningen mot bladet. Tryck på startknappen och vrid spaken för att få slipstenarna i kontakt under 10–15 sekunder. Stäng av bladet, sätt tillbaka sliparen och stäng locket.

Vad gör man om maskinen inte startar?

Kontrollera att kontakten är ordentligt isatt och att strömmen är på. Om problemet kvarstår, kontakta auktoriserad service.

Hur ofta ska skärmaskinen smörjas?

Det rekommenderas att smörja glidbanorna var 3:e månad med syrafri olja (vaselin). Använd inte vegetabilisk olja.

När ska bladet bytas?

Bladet måste bytas när avståndet mellan bladets egg och skyddets innerkant (säkerhetsringen) överstiger 6 mm. Endast auktoriserad personal får byta bladet.

Täcker garantin bladet och slipstenarna?

Nej, bladet och slipstenarna är förbrukningsdelar och täcks inte av garantin, förutom uppenbara tillverkningsfel. 24-månadersgarantin täcker tillverkningsfel.

Kan jag använda skärmaskinen utomhus?

Nej, maskinen får inte användas utomhus eller i fuktiga, korrosiva eller explosiva miljöer. Den måste installeras på en plan, torr och stabil yta inomhus.

BRUKSANVISNING Pro Line SLC 350 Auto Berkel

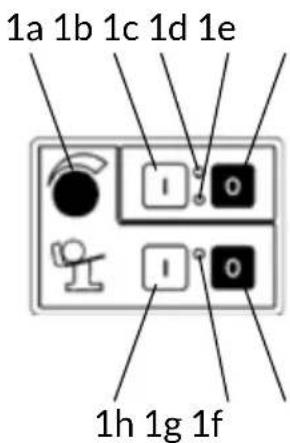

1. Betjeningstaster
2. Handtak for lösning av matervogn

1a. Handtak for regularing av Iop
1b. Start skjæreblad
1c. Led - Start skjæreblad
1d. Led - Nettspenning
1e. Stans skjaereblad
1f. Stans Produktholderplate
1g. Led - Start Produktholderplate
1h. Start Produktholderplate

BESKRIVELSE

när avstanden mellom kanten
på delve bladet og den innendi

ge kanten pa beskyttelsen overstiger 6 mm.

GARANTI OG ANSVAR

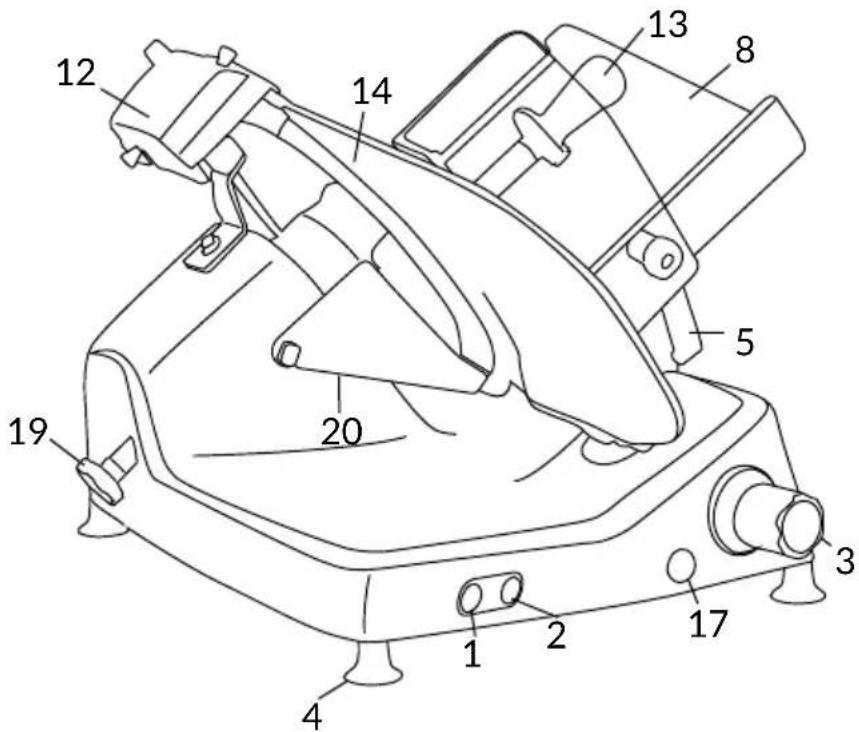

1. Startknapp (vit)
2. Stoppknapp (rod)
3. Vred for att blockera plattan
4. Fot
5. Tjockleksvred
6. Skivtjockleksplatta (tjockleksmatare)
7. Skydd
8. Produktthällarplatta
9. Produktpressens handtag
10. Klinga
11. Skyddsring (klingskydd)
12. Sliptillsats
13. Vred paki klingskyddet
14. Skivskydd
15. Sockel
16. Vagn
17. Produktpress
18. Skiva till klingskydd
19. Matningskabel
20. Stag klingskydd
21. Oljekanna

GL30 AUTO

1a. Vred for justering av slaglängd
1b. Start klinga
1c. Led - Start klinga
1d. Led - Natspanning
1e. Stopklinga
1f. Stoppprodukthällarplatta
1g. Led - Start produkthalarplatta
1h. Start Produktthällarplatta

Bild.2

SLC 300 - 330 - 350 SLC 350A

MASKINDELAR

1. Startknapp
2. Stoppnapp
3. Tjockleksvred
4. Fot
5. Paskjutarens handtag
6. Stödt till plattan
7. Vred for att blockera plattan
8. Produktthällarplatta
9. Produktpress
10. Klingskydd (klingskydd)
11. Sliptillsats
12. Produktpressens handtag
13. Skivtjockleksplatta (tjockleksmatare)
14. Sockel
15. Smörjanordning till skenorna
16. Klinga
17. Stag klingskydd
18. Skivskydd
19. Skyddsring
20. Skydd for platta

SLC 350A

Professionella skärmaskiner med cirkelformad klinga. Maskinerna ar fremställda for att skära enbart sādana livsmedel vars typ och storlek finns angivna ienna bruksanvisning. I bild 2 visas maskinens huvudsakliga beständsdelar. Kopplingsschemat finns i bild 1.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Maskinerna som finns beskrivna ienna bruksanvisning overensstammer med direktiv 2006/42/EG, 2006/95/EG, 2004/108/EG, 2003/108/EG, 2011/65/EU, Europaparlamentets och rådets forordering (EG) nr. 1935/2004 ochrespektive standarder EN 1974:1998 +A1, EN60204-1, EN60335-1, EN60335-2-64.

SÄKERHET

För er sakerhet ber vi att ni foljer nedanstäende anvisningar:

• las nogrant igenom alla anvisningar innan ni anvander maskinen;

-produkten ar inte avsedd att anvandas av barn;

• den person som anvander maskinen sha fatt lamplig utbildning och vara i god psykisk och fysisk form;

-anvandinte maskinenp a nagot satt som skiljer sig fran beskrivningen ienna bruksanvisning;

• installera maskinen i enlighet med anvisiningarna i avsnittet 'Installation';

• installera maskinen pa en plats dar den ar utom rackhall for personer som inte ar be

kanta med hur den ska anvandas, och framfor allt pa en plats utom rackhall for minderariga;

• var alltid koncentrerad nar du anvander maskinen och undvik att distraheras av annat;

• lat inte personal som inte latent och forstatt allt innehäll ienna bruksanvisning använda maskinen;

• bar inte lost sittande kläder aller kläder med öppna armar;

• lat inte nçon annan an användaren narma sig maskinen medanprodukten skärs;

• det ar forbjudet att ta bort, tacka eller andra platarna som sitter pa maskinstommen. Om de skadas ska de omedelbart bytas ut;

• avlågsna inte de transparenta skydden, ochändra eller fränkoppla inte de mekaniska och elektriska skydden;

• skär endast tillåtna livsmedel. Försök inte att skäraprodukter som ar forbjudna;

• området)där den skivade produkten placeras,arbetsområdetrunt maskinen och golvet användaren stärpaska alltid vara rena och torra;

• använd inte maskinen som en stödyta och placera inga foremål som inte hör hemma under normala skivningsarbeten på den;

• använd inte skärmaskinen
  när mellanrummet
  mellan
  klinga och klingskydd på grund
  av normalt slitage överskrider
  6 mm. I södant fall sca man
  kontakta tillverkaren eller att
  behörigt serviceföretag für att
  byta ut klingan

-anvandinte maskinen med grenuttag,forlangningssladdarllermedprovisorkaeller icke isolerade kablar;

• kontrollera regelbundet skicket på strömkabeln och kabeltätningen på maskinstom

men. Byt ut vid behov. Om det kravs ska man kontakta kvalificerad personal for detta ingrepp;

• stanna omedelbart maskinen om du upptäcker en defekt eller felfunktion, om du misstänker att maskinen ar sönder, om den gör felaktiga manövrereller ger ifrån sig ovenliga ljud;

• innan man pabörjar rengö-ring aller underhällarsbete skaman koppla bort maskinen fran elnätet;

-anvand skyddshandskar under rengoring och underhallsarbete;

-nar man placerar eller tar bortprodukten som sca skivas pafrnan glidplattan sca vignen alltid varai helt tillbakadraget lage och tjockleksvredet skava varastallt till sakertlage (Bild A);

-manfarendastanvanda det manovreregshandtag som finnspressensarmller kulhandtagforattforflytta produkthallarplattan under drift;

• det ar inte tillåt et att använda skärningsstillbehör som inte levererats av tillverkaren tillsammans med maskinen.

Tillverkaren avsager sig allt direkt och indirectk ansvar som kan harledas fran en felaktig anvandning, cke godkanda justeringar och/eller reparationer pa maskinen erler anvandning av tillbehörller reservdilar som inte ar original.

Maskinen fär inte användas utomhus och/eller på platser)där den utsätts for vader och vind. Inte heller fär den anvandas i miljöer med angor, rok erler fratande och/eller slipandedamm, i miljöer med risk for brand eller explosion, och inte på;nagon plats där användning av explosionssakra komponenter foreskrivs.

Miljömmässiga forhällanden under drift:

• Temperatur mellan -5°C och +40°C
• Maximal fuktighet 95%

SKIVA INTE:

• frystalivsmedel;
  -djupfrystalivsmedel;
• livsmedel med ben (kott och fisk);
• nagraprodukter som inte ar livsmedel.

Skyddsringen runt klingan ar framstalld i enlighet med den europeiska foreskriften EN 1974:1998 +A1. Dock kan inte skyddet i slipningsomraret halt eliminera risken att skara sig.

OBSERVERA! Under ren-goring eller slipning av klingan skam varamycet uppmarksam och halla handerna pa sa langt avstand frandet oskyddade omraret som mojligt. Vi rekommenderar att manbar skyddshandskar.

INSTALLATION

Installera maskinen pa en jämn, slät, torr yta som tãl att belastas med maskinens vikt plus vikten pa de varor som sca skivas.

VARNING: Kontrollera att det inte finns nagot somhindrar produkthallarplattans slaglangd ellmer matning av de livsmedel som skasikvas.

Maskinen ske installeras i nar-heten av ett uttag som overensstammer med gallande EEC-foreskrift, kopplat till ett system som overensstammer med gallande foreskrifter och

vara forsett med:

• termomagnetiskt skydd;
  -automatisch differentialbry-tare;
  -jordningssystem.

Innan anslutning skam kon-. rollera att elsystemets specifikationer overensstammer med informationen pa maskinens identifikationsplat.

ANVÄNDASKÄRMASKINEN

MANUELL FUNKTION - FÜR MODELLERNA VS25 - VS30 - GL30:

OBSERVERA! Risk att skära sig på vass klinga!

Kontrollera att vredet for att stalla in skivans tjocklek (5) ar stallt till sakert lage (lage 0) (Bild A).

1. Dra tillbaka Produktthällarplattan (8) helt mot användaren, till laget for matning (Bild B);
2. hõj pressen (17) och ställ den i viloläge;
3. placera varorna som skaskivas pà plattan i narheten av kanten pa användarsidan. Blockeraprodukten genom att trycka latt med pressen;
   4.stall in skivans tjocklek. Starta klingan (10) genom att trycka pa startknappen (1). Ta tag om pressens handtag (9) och satt igang den alternerande skärningsrorelsen;
   5.när skivningen avslutatska man stalla tillbaka tjockleksvredet i sakert lage ochdra tillbaka vagnen. Stoppaklingans rorelse genom atttrycka pa stoppnappen (2).

AUTOMATISK FUNKTION - FÜR MODELLERNA GL30A:

1. Vrid handtaget for att fri-koppla vagnen (3) 180^ ;
2. tryck på knappen for att starta klingan (1b);
3. tryck på knappen for att star

taprodukthällarplattan (1h); 4. For att valja den slaglängd forvagnen som ar bast lampad forprodukten som sca skivaska man vrida handtaget som reglerar vagnens slaglängd (1a) i medurs riktning for attforallga,ochimotsatt riktning for attforallkora(Bild C).

OBSERVERA! När maskinen ar i drift maste hälla handerna på sakert and frän vagen och prønallaren.

After skivningen ske mantrycka pa knappen som stopparprodukthallarplattan (1f). Klingan forblir i Funktion medanprodukthallarplattan stoppar i andlage mot operatoren och ar redo for en ny skivningscykel.

Om man trycker på knappen for att stoppa klingan (1e)kommenprodukthällarplattan att stanna i det lage den befindner sig.

MANUELL FUNKTION - FÖR MODELLERNA SLC 300-330-350, SLC 350A: placera den produit som sca skivas på plattan, mot produkthällarplattans vagg i narheten av kanten på användarsidan och blockera genom att trycka med pressen. På gravitationsmodellerna kammer livsmedlen att tryckas mot plattan med hjälp av sin egen vikt;

• använd det till syftek avsedda vredet (3) for att ställa in skivans tjocklek. Starta klingan (18) genom att trycka på startknappen (1). Ta tag om pressens handtag (13) och satt igäng den alternerande skärningsrörelsen;

• På gravitationsmodellerna

ska man, närprodukten vikt eller storlek inte ger en tillfredsstellande skärning enbart genom gravitationskraften, ta hjälp av pressens handtag;

-när skivningen avslutatska man stalla tillbaka tjockleksvredet i sakert lage ochdra tillbaka vagen. Stoppaklingans rorelse genom atttrycka pa stoppnappen (2);
- För glidplattan bort frantjocklekmätaren och LASTA AVprodukten.

AUTOMATISK FUNKTION (SLC 350A):

1. Vrid handtaget for att fri-koppla vagnen (3) 180^ ;
2. tryck på knappen for att starta klingan (1b);
3. tryck på knappen for att startaprodukthällarplattan (1h);
4. For att välja den slaglängd für vagnen som ar böst lampad für Produkten som skavskivaska man vrida handtaget som reglerar vagnens slaglängd (1a) i medurs riktning for att forlänga, och imotsatt riktning for att forbkorta (Bild C).

OBSERVERA! När maskinen ar i drift masteman halla handerna pa sakert avstand frän vignen och produkthällaren.

After skivningen ske mantrycka pa knappen som stopparprodukthallarplattan (1f). Klingan forblir i Funktion med-anprodukthallarplattan stoppar i andlage mot operatoren och ar redo for en ny skivningscykel.

Om man trycker på knappen for att stoppa klingan (1e)kommen produkthallarplattan att stanna i det lage den befinner sig.

RENGÖRING

Häll alltid maskinen ren. Om maskinen används måste den rengöras minst en gang om dagen eller oftare vid behov. Efter en period nar maskinen stätt oanvändrekommenderar vi att den rengörns innan användning.

OBSERVERA! Risk for elektrisk stöt! Innan man böjr rengöra maskinen skam man koppla ur stickkontakten fran elnatet och stalla tjockleksvredet i sakert Lage.

OBSERVERA! Risk att skära sig på vass klinga!

Kontrollera att vredet for att stalla in skivans tjocklek (5) ar stallt till sakert lage (lage 0) (Bild A).

Rengöringsprodukter:
använd endast vatten och ett biologisk nedbrybart skum diskmedel für köksgerad. Använd en mjuk skumtrasa och en flaskborste i nylon for att rengora platta och press. Rengör aldrig maskinen med vatten-eller Ångstrålar eller liknande metoder.

Gávidare till att ba bort:

-produkthällarplatta:

1) frigör Produktthällarplattan genom att vrida fästhandtaget i medurs riktning. Ställ tjockleksvredet till sakert lage och dra tillbaka plattans stöd helt tilländlage mot operatoren:ett metalliskt klickljud informerar operatoren om att Produktthällarplattan har blockerats; 2)dra utproduktpressen;3)dra ut Produktthällarplattan genom att dra ut plattan frän stödet (Bild D);

• klingskydd:

1) lossa genom att vridaklingskyddets handtag i moturs riktning; 2) for att lossa klingans skiva skaman trycka på handtaget i klingans riktning (Bild E);

• skivskydd:

lossa fästskruven och ta bort skivskyddet (Bild F).

OBSERVERA! Risk att skära sig pa vass klinga!

Virekommenderaratt man anvander skyddshandskar nar man rengor slipningsomrdet, plattan, pressen och klingan

Gåvidare till att rengöra:

• klingan: tryck en mjuk trasa mot klingan och for trasan forsiktigt fran mitten och utat, som pa bilden (Bild G), bade pa sidan med klingskyddet och den andra sidan. Torka after pa samma satt med en torr trasa;
• skyddsring: använd en flaskborste i nylon for att rengöra området mellan klingan och skyddsringen;
• maskinstomme: rengör maskinstommen med en fuktig trasa eller en svamp och skölj med vatten. Torka noggrant.

UNDERHÄLL

Slipning av klinga

Hur ofta och hur länge man skaslipa maskinen beror på hur apparaten används.

OBSERVERA! Om maskinen ar forsedd med en inbyggd slip rekommenderar vi att man foljer anvisningarna noggrant. I annat fall sca man kontakta tillverkaren eller ett behörigt serviceföretag für att byta ut klingan (se SERVICE).

Vid slipning skaman:

1.stalla tjockleksvredet i sakert lage (Bild A);
2.dra tillbaka produkthalarplattan helt (Bild B);
3. hõj sliptillsatsens skyddshõlje (Bild L);
4. dra at frikopplingsspaken och vrid sliptillsatsen i klingans riktning (Bild M);
5. slapp spaken. Nu blockeras anordningen i korrekt lage;
6. tryck på startknappen;
7.vrid spaken nagot sa att de bada sliptrissornakommen i kontakt med klingan och hall kvar dem idetta lage under 10- 15 sekunder (Bild N);
8. Slipning och grading skersamtidigt;
9. stoppa Klingans rorelse genom att trycka pa stoppknappen;
10. dra at spaken for att stalla tillbaka anordningen till ursprungslaget
11. sänk sleptillsatsens skyddshölje;
12. rengöra skärmaskinen.

Smörjning

After en viss tid med normal användning av maskinen kan man behöva smörja vagnenskenor. Vi rekommenderar att man smörjer dem var 3:e manad. Använd uteslutandesyrafriolja for smörjningen (vi rekommenderar vaselinolja). Använd inte vegetabilisk olja.

SERVICE

Det finns inga reservdilar innate forpackningen. Alla reparationser och byten (som exemplvis byte erler reparation av kling

an, remmen, de elektriska komponenterna, delar av stommen, etc.) sca uteslutande utforas av tillverkarens behöriga personal.

Vid behov av reparation rekommenderar vi att man skickar tillbaka maskinen till tillverkaren aller till ett behorigt servicecenter.

For information om servicecenter skaman vanda sig till:[e-mail].

OBSERVERA! Klingan maste bytas ut nar mel-

lanrummet mellan klingans kant och skyddets inre kant overstiger 6mm

GARANTI OCH ANSVAR

Tillverkaren lämnar 24 manaders garanti på maskinen med start frän inköpsdatumet. Garantin täcker endast defekter som uppstätt under korrekt användning i enlighet med de anvisningar som finns i braksanvisingen. Garantin täcker inte defekter som orsakats under transport, av köparens inkcompetens erler forsummelse, en felaktig installation erler placering, av slitage erler vid strömvärden som överskrider det nominella värdet med 10% aller mer. Dessutom täcker integarantin Förbrukningskomponenter, som klingan erller slipskivan, Förutom i uppenbara fall av fabrikationsfel.

Tillverkaren avsager sig allt direkt och indirectt ansvar for:

• att användaren inte följt anvisiningarna i bruksanvisining-

en;

• användning som strider mot gällande foreskrifter i installationslandet;
• iced godkanda andringar och/ ellereparationerpamaskinen;
• användning av tillbehör aller reservdeler som inte ar original;
• exceptionella handelser.

När äganderätten till maskinen overförs frigör s tillverkaren omedelbart fran allt ansvar, forutom att folja direktiv 2006/42/CE (ansvar for alla tillverkningsfel påprodukten).

På markplåten som finns på maskinstommen Återfinns tillverkare, maskininformation, teknik information och CE-markning.

SKROTNING

OCH KASSERING

Maskinen bestar av:

-aluminiumlegering;
- insatser och diverse komponenter i rostfritt stål;
- elektriskakomponenter och elkablar;
- elektrisk motor;
- plast, etc.

Om kassering anfortros entredje part, skanuteslutandevaljaett foretag somar behorigt att hantera ovannamnda typervmaterial. Apparaten innehaller material som kan ateranvandas ellatervinnas.En korrekt avfalls-ordering underlattar atervinning.Nar maskinen natt Slutet av sin livslangd skaden lamnas till avfallsinsamling.Man kan fa information om kassering fransin lokala myndighet.

Problemlösning

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Maskinen startar inte Near man trycker på startknappen	Det saknas ström eller söär kontrollkretsen skadad	Kontrollera att stickkontaktensitter i korrekt. Om problemet kvarstär ska man kontakta Kundservice
När man trycker på startknappenstartar maskinen menindikieringslampan tänds inte	Lampan är sönder Använd inte	te maskinen Nearindikieringslampan är släckt.Kontakta kundservice
För mycket motständ vid skärningavprodukten	Klingan är inte slipad Slipa klingan
Klingan arbetar längsammare eller stannar Near den belastas	Remmen kan ha slaknateller skadats	Kontakta kundservice För attställa inulled byta ut remmen
När man trycker på stoppknappenstannar inte maskinen	Kontrollkrets skadad Stoppa	omedelbart maskinengenom att dra ut kontaktenfrån nitet och kontaktaomedelbart kundservice
För stort motständ vidde glidande componenternarasörelse (press, vign)	Glidskenorna harinte smörjts inregelbundet	Smörj in dem

PRO LINE VS25 -VS30

MODELL	VS25 VS30
E	380 mm 400 mm
F	300 mm 300 mm
G	380 mm 420 mm
H	380 mm 380 mm
I	550 mm	610 mm
SPECifikATIONER
Ø Klingans diameter	250 mm	300 mm
Maximal skivtjocklek	0 -14 mm 0 -14 mm
Nettovikt	17 kg	20 kg
Kapacitet rektangulär skärning	210x120 mm 210x160 mm
Kapacitet cirkelformad skärning	165 mm	200 mm
Motoreffekt	0,20 kW	0,20 kW
Elektriska speificiationer	230 V - 50 Hz220 V - 60 Hz120 V 60 Hz

PRO LINE GL30

MODELL	GL30
A	170 mm
B	200 mm
C	225 mm
D	200 mm
E	460 mm
F	340 mm
G	530 mm
H	430 mm
I	630 mm
SPECifikATIONER
Ø Klingans diameter	300 mm
Maximal skivtjocklek	0 - 14 mm
Nettovikt	41 kg
Kapacitet rektangulär skärning	200x170 mm
Kapacitet cirkelformad skärning	200 mm
Motoreffekt	0,20 - 0,30 kW
Elektriska specifikationer	230 V 50 Hz | 220 V 60 Hz | 120 V 60 Hz

PRO LINE GL30 AUTO

MODELL	GL30 AUTO
A	165 mm
B	220 mm
C	225 mm
D	200 mm
E	530 mm
F	340 mm
G	550 mm
H	430 mm
I	640 mm
SPECifikATIONER
Ø Klingans diameter	300 mm
Maximal skivtjocklek	0 -14 mm
Nettovikt	41 kg
Kapacitet rektangulär skärning	220x165 mm
Kapacitet cirkelformad skärning	200 mm
Motoreffekt	0,40 kW
Elektriska speciifikationer	120 V 60 Hz - 230 V 50 Hz

MODELL SLC300 SLC330 SLC350
E	530 mm 530	mm 530 mm
F	450 mm 450	mm 450 mm
G	650 mm 670	mm 670 mm
H	580 mm 580	mm 580 mm
I	700 mm 740	mm	730 mm
SPECifikATIONER
Ø Klingans diameter	300 mm 330	mm	350 mm
Maximal skivtjocklek	0-14 0-25		0-14
Nettovikt	41 kg 43 kg		43 kg
Kapacitet rektangulär skärning	260x150h 280x170h		260x190h
Kapacitet cirkelformad skärning	210 mm 240	mm	250 mm
Motoreffekt	0,30 kW 0,30	| 0,35 kW	0,35 kW
Elektriska speificiationer	120/60/1 V - Hz 230/50/1 v - Hz	120/60/1 - 230/50/1 V - Hz 220/60/1 - 400/50/3 V - Hz	220/60/1 V - Hz 400/50/3 V - Hz

MODELL SLC 350A
E	620 mm
F	430 mm
G	650 mm
H	570 mm
I	700 - 760 mm
SPECifikATIONER
ø Klingans diameter	350 mm
Maximal skivtjocklek	0-14
Nettovikt	61 kg
Kapacitet rektangulär skärning	250x190h
Kapacitet cirkelformad skärning	250 mm
Motoreffekt	0,45 kW
Elektriska specifikationer	230/50/1 V - Hz 120/60/1 V - Hz

Notera: Som ett resultat av kontinuierlig forskning for att ständigt forbättra varaprodukter, tekiska spekifikationer kan möjiga variationer.

Van Berkel International S.r.l.

via Ugo Foscolo, 22

21040 Oggiona S. Stefano (VA) - ITALY

T+390331214311

[e-mail]

theberkelworld.com
