Domina Macelleria SLH350 - Matberedare Berkel - Gratis bruksanvisning och manual

Produkttyp	Professionell cirkelskivsskärare för livsmedel
Märke	Berkel
Modell	Domina Macelleria SLH350
Knivens diameter	350 mm
Skärtjocklek	0 till 24 mm, justerbar med handtag
Skärkapacitet (rektangulär)	320 x 270 x h (mm)
Skärkapacitet (cirkulär)	270 mm
Nettovikt	45 kg

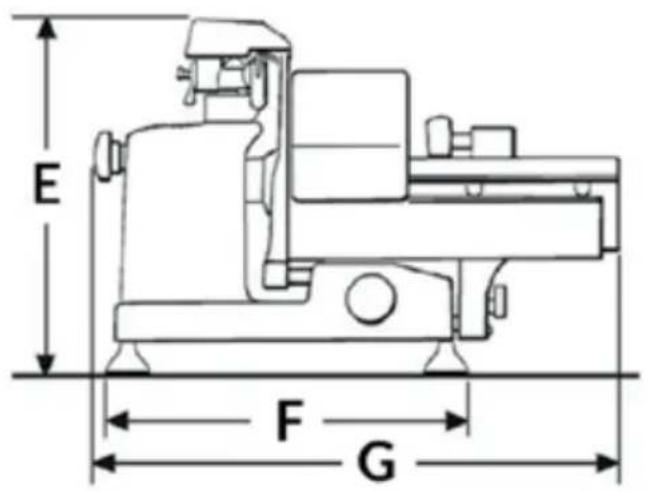

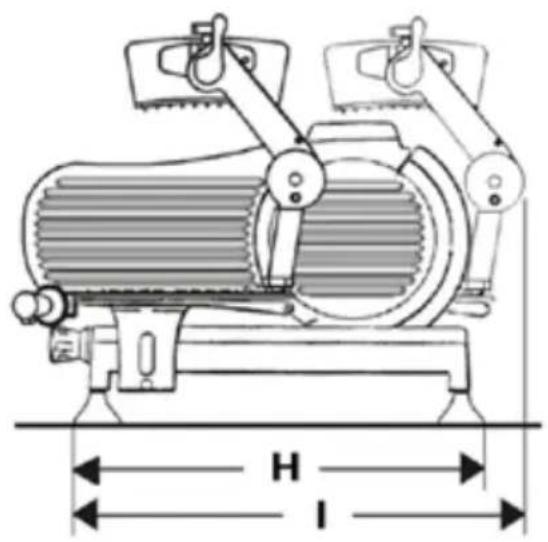

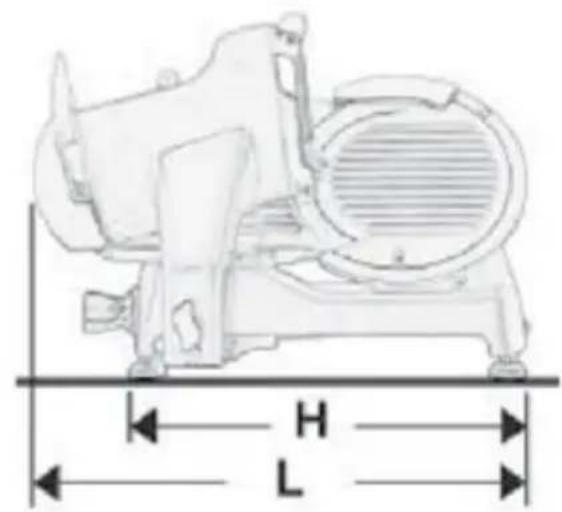

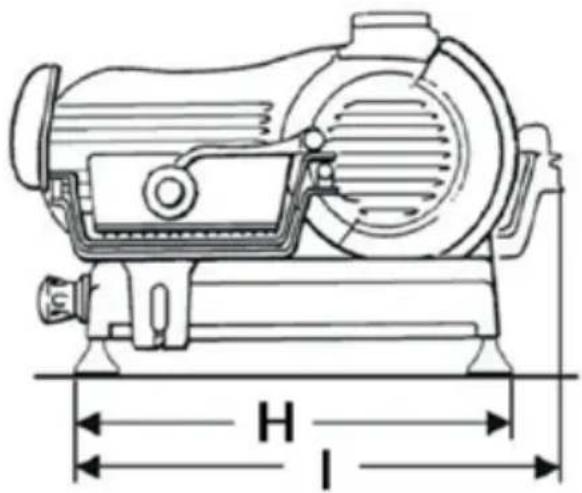

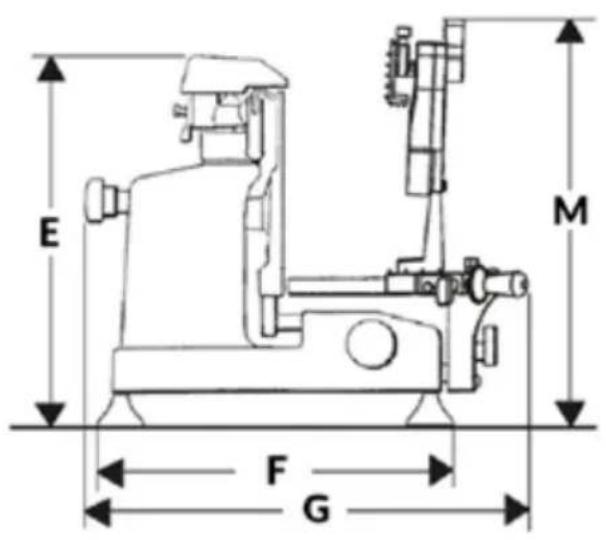

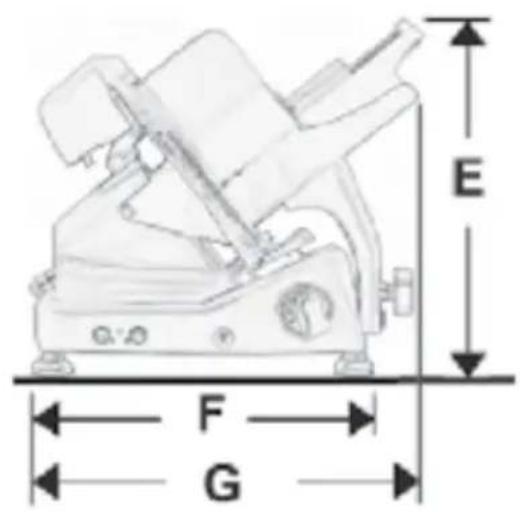

Mått (E x F x G x H x I)	550 x 460 x 710 x 570 x 670 mm
Motoreffekt	0,30 till 0,35 kW
Elanslutning	120/60/1, 220/60/1, 230/50/1, 400/50/3 V/Hz
Huvudmaterial	Aluminiumlegering, rostfritt stål, plast
Huvudfunktioner	Skära ofrysta, benfria livsmedel
Säkerhetssystem	Säkerhetsring runt kniven, knivskydd, låsanordning för mått, stoppknapp
Tjockleksinställning	Justeringshandtag med säkerhetsposition (0)
Matarplatta	Glidande, med press och toppbricka
Inbyggd slipmaskin	Ja, med borttagbara slipfjädrar
Smörjning av styrningar	Rekommenderas varje månad med vaselinolja
Rengöring	För hand med vatten och milt rengöringsmedel, använd inte diskmaskin eller vattenstrålar
Användningsförhållanden	Temperatur -5°C till +40°C, luftfuktighet max 95%
Överensstämmelsestandarder	CE, 2006/42/EC, 2006/95/EC, 2004/108/EC, 2011/65/EU, EN 1974:1998+A1
Garanti	24 månader från köpdatum, begränsade villkor
Reservdelar och reparerbarhet	Reparationer utförs endast av auktoriserad personal; kontakta [e-mail]
Medföljande tillbehör	Slipmaskin, smörjare, press, skivavledare

Vanliga frågor - Domina Macelleria SLH350 Berkel

Hur justerar jag skivans tjocklek?

Använd justeringshandtaget (3) som sitter på sidan. Vrid den för att välja önskad tjocklek från 0 till 24 mm. Av säkerhetsskäl, sätt tillbaka den i läge 0 när du inte skär.

Vilka produkter kan skäras med Berkel Domina Macelleria SLH350?

Denna skärmaskin är avsedd för ofrysta och benfria livsmedel (benfritt kött, ost, grönsaker etc.). Skär inte frysta produkter, med ben eller icke-livsmedel.

Hur rengör jag skärmaskinen säkert?

Koppla ur maskinen och sätt justeringshandtaget i läge 0. Använd en fuktig trasa med vatten och milt rengöringsmedel (pH 7-8). Doppa inte i vatten och använd inte vattenstrålar eller ånga. För kniven, torka med en fuktig trasa från mitten och utåt utan att starta maskinen.

Hur slipar jag kniven?

Lyft locket på slipmaskinen, dra i frigöringshandtaget och vrid det mot kniven. Starta maskinen och manövrera spaken för att få fjädrarna i kontakt med kniven i 10 till 15 sekunder. Stäng av och sätt tillbaka slipmaskinen i ursprungsläge.

Maskinen startar inte, vad gör jag?

Kontrollera att kontakten är ordentligt isatt och att uttaget fungerar. Om problemet kvarstår kan styrkretsen vara defekt. Kontakta service.

Hur smörjer jag vagnens styrningar?

Flytta vagnen mot operatören, sätt in smörjaren i det avsedda hålet och tryck för att hälla i lite vaselinolja. Skjut vagnen fram och tillbaka 2 till 4 gånger. Upprepa detta en gång i månaden.

När ska kniven bytas?

Byt kniven när avståndet mellan knivens egg och den inre kanten på säkerhetsringen överstiger 6 mm. Kontakta ett auktoriserat centrum för byte.

Kan jag använda maskinen i en fuktig miljö?

Nej, maskinen får inte utsättas för väder och vind eller användas i miljöer med hög luftfuktighet (max 95%) eller som innehåller korrosiva ångor. Installera den i ett torrt och tempererat utrymme (-5°C till +40°C).

Hur tar jag bort matarplattan för rengöring?

Sätt justeringshandtaget i läge 0, dra tillbaka plattans stöd helt mot operatören, vrid låshandtaget moturs, dra sedan plattan uppåt för att ta bort den. Sänk pressen före denna operation.

Var hittar jag reservdelar eller support?

Reparationer och byten måste utföras av auktoriserad personal. Kontakta Berkel International på [e-mail] för att få kontaktuppgifter till auktoriserade centra.

BRUKSANVISNING Domina Macelleria SLH350 Berkel

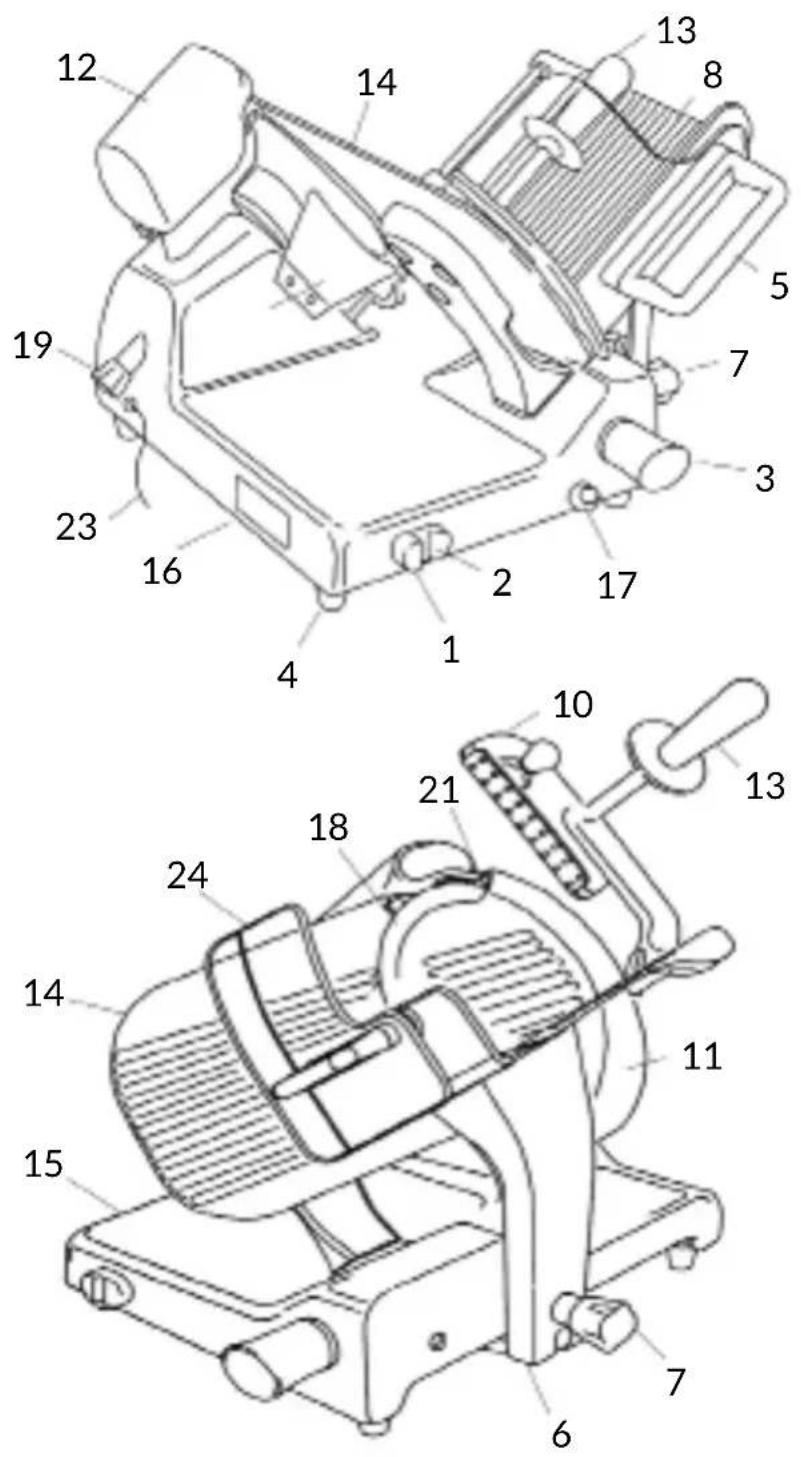

1. Startknapp
2. Stoppknapp
3. Tjockleksvred
4. Fot
5. Påskjutarens handtag
6. Stöd till plattan
7. Vred för att blockera plattan
8. Produkthållarplatta
9. Övre glidande platta
10. Produktpress
11. Klingskydd (klingskydd)
12. Sliptillsats
13. Skivtjockleksplatta (tjockleksmätare)
14. Sockel
15. Smörjanordning till skenorna
16. Klinga
17. Stag klingskydd
18. Skivskydd
19. Skyddsring

Bild 2

1. Startknapp
2. Stoppknapp
3. Tjockleksvred
4. Fot
5. Stöd till plattan
6. Vred för att blockera plattan
7. Produkthållarplatta
8. Övre glidande platta
9. Produktpress
10. Klingskydd (klingskydd)
11. Sliptillsats
12. Produktpressens handtag
13. Skivtjockleksplatta (tjockleksmätare)
14. Sockel
15. Smörjanordning till skenorna
16. Klinga
17. Stag klingskydd
18. Skivskydd
19. Skyddsring
20. Skydd för platta

Bild 2

1. Startknapp
2. Stoppknapp
3. Tjockleksvred
4. Fot
5. Påskjutarens handtag
6. Stöd till plattan
7. Vred för att blockera plattan
8. Produkthållarplatta
9. Produktpress
10. Klingskydd (klingskydd)
11. Sliptillsats
12. Produktpressens handtag
13. Skivtjockleksplatta (tjockleksmätare)
14. Sockel
15. Märkplåt, Tekniska specifikationer, CE-märkning
16. Smörjanordning till skenorna
17. Klinga
18. Stag klingskydd
19. Skivskydd
20. Skyddsring
21. Knivhållare
22. Matningskabel
23. Skydd för platta

Bild 2

BESKRIVNING

Professionella skärmaskiner med cirkelformad klinga. Maskinerna är framställda för att skära enbart sådana livsmedel vars typ och storlek finns angivna i denna bruksanvisning. I bild 2 visas maskinens huvudsakliga beståndsdelar. Kopp-lingsschemat finns i bild 1.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Maskinerna som finns beskrivna i denna bruksanvisning överensstämmer med direktiv 2006/42/EG, 2006/95/EG, 2004/108/EG, 2003/108/EG, 2011/65/EU, Europaparlamentets och rådets förordning (EG) nr. 1935/2004 och respektive standarder EN 1974:1998 +A1, EN60204-1, EN60335-1, EN60335-2-64.

CE

SÄKERHET

För er säkerhet ber vi att ni följer nedanstående anvisningar:

- Läs noggrant igenom alla anvisningar innan ni använder maskinen;

- Produkten är inte avsedd att användas av barn;

- Den person som använder maskinen ska ha fått lämplig utbildning och vara i god psykisk och fysisk form;

- Använd inte maskinen på något sätt som skiljer sig från beskrivningen i denna bruksanvisning;

- installera maskinen i enlighet med anvisningarna i avsnittet 'Installation';

- maskinen får enbart användas i miljöer vars struktur, mekanik och anläggning håller

högsta kvalitet;

- installera maskinen på en plats där den är utom räckhåll för personer som inte är bekanta med hur den ska användas, och framför allt på en plats utom räckhåll för minderåriga;

- var alltid koncentrerad när du använder maskinen och undvik att distraheras av annat;

- låt inte personal som inte läst och förstått allt innehåll i denna bruksanvisning använda maskinen;

- bär inte löst sittande kläder eller kläder med öppna ärmar;

- låt inte någon annan än användaren närma sig maskinen medan produkten skärs;

- det är förbjudet att ta bort, täcka eller ändra plåtarna som sitter på maskinstommen. Om plåtarna skadas ska de ome-delbart bytas ut;

- avlägsna inte de transparenta skydden, och ändra eller från-koppla inte de mekaniska och elektriska skydden;

- skär endast tillåtna livsmedel. Försök inte att skära produkter som är förbjudna;

- området där den skivade produkten placeras, arbetsområdet runt maskinen och golvet användaren står på ska alltid vara rena och torra;

- använd inte maskinen som en stödyta och placera inga föremål som inte hör hemma under normala skivningsarbeten på den;

- använd inte skärmaskinen när mellanrummet mellan klingans kant och klingskyddet på grund av normalt slitage överskrider 6 mm. I sådant fall ska man kontakta tillverkaren eller ett behörigt serviceföretag för att byta ut klingan;

- använd inte maskinen med grenuttag, förlängningsslad-dar eller med provisoriska eller

icke isolerade kablar;

- kontrollera regelbundet skicket på strömkabeln och kabeltätningen på maskinstommen. Byt ut vid behov. Om det krävs ska man kontakta kvalificerad personal för detta ingrepp;

- stanna omedelbart maskinen om du upptäcker en defekt eller felfunktion, om du miss-tänker att maskinen är sönder, om den gör felaktiga manövrer eller ger ifrån sig ovanliga ljud;

- innan man påbörjar rengö- ring eller underhållsarbete ska man koppla bort maskinen från elnätet;

- använd skyddshandskar under rengöring och underhålls-arbete;

- när man placerar eller tar bort produkten som ska skivas på/från glidplattan ska vagnen alltid vara i helt tillbakadraget läge och tjockleksvredet ska vara ställt till säkert läge;

- man får endast använda det manövreringshandtag som finns på pressens arm eller kulhandtag för att förflytta produkthållarplattan under drift;

- det är inte tillåtet att använda skärningstillbehör som inte levererats av tillverkaren tillsammans med maskinen.

Tillverkaren avsäger sig allt direkt och indirekt ansvar som kan härledas från en felaktig användning, icke godkända justeringar och/eller reparationer på maskinen eller användning av tillbehör eller reservdelar som inte är original.

Maskinen får inte användas utomhus och/eller på platser där den utsätts för väder och vind. Inte heller får den användas i miljöer med ångor, rök eller frätande och/eller slipande damm, i miljöer med risk för brand eller explosion, och inte

på någon plats där användning av explosionssäkra komponenter föreskrivs.

Miljömässiga förhållanden under drift:

• Temperatur mellan
  -5°C och +40°C
• Maximal fuktighet 95%

SKIVA INTE:

• frysta livsmedel;
• djupfrysta livsmedel;
• livsmedel med ben (kött och fisk);
• några produkter som inte är livsmedel.

KVARVARANDE RISKER

Skyddsringen runt klingan är framställd i enlighet med den europeiska föreskriften EN 1974:1998 +A1. Dock kan inte skyddet i slipningsområdet helt eliminera risken att skära sig.

OBSERVERA! Risk att skära sig! Under rengöring eller slipning av klingan ska man vara mycket uppmärksam och hålla händerna på så långt avständ från det oskyddade området som möjligt. Vi rekommenderar att man bär skyddshandskar.

INSTALLATION

Installera maskinen vid en höjd om maximalt 90 cm, på en jämn, slät och torr yta som tål att belastas med maskinens vikt plus vikten på de varor som ska skivas.

OBSERVERA! Kontrollera att det inte finns något som hindrar produkthållarplattans slaglängd eller matning av de livsmedel som ska skivas.

Maskinen ska installeras i närheten av ett uttag som överensstämmer med gällande EEC-föreskrift, kopplat till ett system som överensstämmer med gällande föreskrifter och vara försett med:

• termomagnetiskt skydd;
• automatisk differentialbrytare;
• jordningssystem.

Innan anslutning ska man kontrollera att elsystemets specifikationer överensstämmer med informationen på maskinens identifikationsplåt.

OBSERVERA! För ma- skiner som är utrusta- de med trefasmotor ska man kontrollera klingans riktning. När man kontrollerat att kling- an har stängts i säkert läge ska man trycka på startknappen (1) för att sätta igång maskinen. Kontrollera klingans rörelse från produkthållarplattan och se till att den roterar i medurs riktning, ner mot användaren (Bild B).

OBSERVERA! Risk att skära sig på vass klinga! Kontrollera att vredet för att ställa in skivans tjocklek (3) är ställt till säkert läge (läge 0) (Bild A).

• Kontrollera att maskinen är avstängd. Tryck i annat fall på stoppknappen (2);
• dra tillbaka produkthållarplattan (8) helt mot användaren, till läget för matning;
• höj pressen (10) och ställ den i viloläge;
• placera livsmedlen som ska skivas på produkthållarplattan:

- SLL 315-350-370, SLH

315-350-370: för glidplattan bort från tjockleksmätaren och lägg produkten som ska skivas på plattan i närheten av kanten på användarsidan;

- SLG 315-350-370: placera den produkt som ska skivas på plattan, mot produkthållarplattans vägg i närheten av kanten på användarsidan och blockera genom att trycka med pressen. På gravitationsmodellerna kommer livsmedlen att tryckas mot plattan med hjälp av sin egen vikt;

- använd det till syftet avsedda vredet (3) för att ställa in skivans tjocklek. Starta klingan (18) genom att trycka på startknappen (1). Ta tag om pressens handtag (13) och sätt igång den alternerande skärningsrörelsen;

- På gravitationsmodellerna ska man, när produktens vikt eller storlek inte ger en tillfredsställande skärning enbart genom gravitationskraften, ta hjälp av pressens handtag;

- när skivningen avslutats ska man ställa tillbaka tjockleksvredet i säkert läge och dra tillbaka vagnen. Stoppa klingans rörelse genom att trycka på stoppknappen (2);

- för glidplattan bort från tjockleksmätaren och lasta av produkten.

RENGÖRING

Håll alltid maskinen ren. Om maskinen används måste den rengöras minst en gång om dagen eller oftare vid behov. Efter en period när maskinen stått oanvänd rekommenderar vi att den rengörs innan användning.

! OBSERVERA! Risk för elektrisk stöt! Innan man

börjar rengöra maskinen ska man koppla ur stickkontakten från elnätet och ställa tjockleksvredet i säkert läge.

OBSERVERA! Risk att skära sig på vass klinga!

Kontrollera att vredet för att ställa in skivans tjocklek (3) är ställt till säkert läge (läge 0) (Bild A).

Rengöringsprodukter:

INGA DELAR FÅR DISKAS I DISKMASKIN! Använd endast vatten och ett biologisk nedbrytbart skumdiskmedel för köksgeråd med ett pH-värde på 7-8. Använd en mjuk skumtrasa och en flaskborste i nylon för att rengöra platta och press. Rengör aldrig maskinen med vatten- eller ångstrålar eller liknande metoder.

Rengöra glidplattan SLL 315-350-370, SLH 315-350-370

- SLL 315-350-370: dra glidplattan till ändläge. Ett metalliskt klickljud informerar användaren om att produkthållarplattan har blockerats. Höj produkthållarplattan helt (Bild E-1); rengör glidplattan och upprepa momenten i omvänd ordning för att ställa tillbaka glidplattan.

- SLH 315-350-370: lossa genom att vrida handtaget som fäster produkthållarplattan i moturs riktning. Dra glidplattan till ändläge. Ett metalliskt klickljud informerar användaren om att produkthållarplattan har blockerats. För glidplattan bort från tjockleksmätaren och höj pressen (Bild F-1), rengör glidplattan och sänk pressen. Lyft glidplattan och rengör produkt-hållarplattan (Bild F-2); lossa produkthållarplattan genom att vrida handtaget i medurs riktning.

Ta bort produkthållarplattan (SLG 315-350-370)

- ställ tjockleksvredet (3) till säkert läge (Bild A, Bild D-1) och dra tillbaka stödet (6) hela vägen till ändläge mot användaren (Bild D-2), - vrid låsvredet (7) helt i moturs riktning (Bild D-3) samtidigt som stödet hålls kvar i stoppläge, ända tills säkerhetsanordningen som blockerar tjockleksmätaren aktiveras, - dra produkthållarplattan uppåt genom att dra av den från stödet.

OBSERVERA! Försäkra er om att pressen vilar mot an innan stödet dras ut.

OBSERVERA! Håll kvar tjockleksvredet i det säk-et "0".

Ta bort produktpressen (SLG 315-350-370)

vrid handtaget och dra ut pressen (Fig. G).

Ta bort klingskyddet (11)

- vrid i moturs riktning och los- sa handtaget på klingskyddets stag (19), - tryck på stagets handtag och höj klingskyddet för att ta bort det.

OBSERVERA! När klingskyddet avlägsnats komen förreglingsanordning oppa klingans rotation.

Ta bort skivskyddet (20)

Lossa fästskruven/fästskruvarna och ta bort skivskyddet.

För gravitationsmodellerna SLG: lossa lässtiftet och vrid skivskyddet nedåt för att dra loss det från stiftet.

Sliptillsats (12)

Rengör stommen med en fuktig trasa. Doppa inte i vatten.

Gå vidare till att rengöra:

- klingan: tryck en mjuk trasa mot klingan och för trasan försiktigt från mitten och utåt, som på bilden, både på sidan med klingskyddet och den andra sidan. Torka efter på samma sätt med en torr trasa. Sätt ALDRIG igång maskinen under rengöringen;

- skyddsring: använd en flaskborste i nylon för att rengöra området mellan klingan och skyddsringen. Se noga till att hålla händerna på behörigt avständ från klingan;

- maskinstomme: rengör maskinstommen med en fuktig trasa eller en svamp och skölj med vatten. Torka noggrant; - sliptillsats: 1) rengör stommen med en fuktig trasa och sliptrissorna med en nylonborste, 2) doppa aldrig sliptillsatsen i vatten. Sliptrissan kan enkelt avlägsnas från sliptillsatsen genom att dra av den i pilens riktning (Bild I). Vi rekommenderar att sliptrissan hålls ren för att garantera en korrekt slipning. Avlägsna smuts och fett med alkohol och en nylonborste.

OBSERVERA! Rengör alla nedmonterade delar var g. Använd ljummet vatten, MILT diskmedel och en li- orste eller en trasa. Skölj i t vatten och torka av.

Montera genom att utföra de beskrivna momenten i omvänd ordningsföljd

AVLÄGSNA KLINGAN

OBSERVERA! Använd endast originalutrust-

ning!

OBSERVERA! Risk att skära sig! Får använddas först efter att man läst de bruksanvisningar som medföljer produkten.

Om man köpt en anordning för att dra ut klingan rekommenderar vi att man följer de bruksanvisningar som medföljer den aktuella anordningen när man ska ta bort klingan.

UNDERHÅLL

Slipning

Hur ofta och hur länge man ska slipa maskinen beror på hur apparaten används.

Innan slipning ska man:

1. kontrollera att maskinen är avstängd;
2. försäkra sig om att sliptrissor och klinga är rena;
3. ställa tjockleksvredet i sä- kert läge;
4. dra tillbaka produkthållar-plattan helt.

För att gå vidare med slipning ska man:

- Höja sliptillsatsens skyddshölje. Dra i handtaget som frikopplar anordningen (Fig. M-1) och rotera i klingans riktning (Fig. M-2). Sliptillsatsen kommer att låsas i korrekt läge. Tryck på startknappen för att starta maskinen. Vrid spaken något så att de två sliptrissorna kommer i kontakt med klingan under 10-15 sekunder (Fig. M-3). Slipning och gradning sker samtidigt. Tryck på stoppknappen och dra i anordningens handtag för att återställa den till ursprungsläget. Sänk sliptillsatsens skyddshölje.

OBSERVERA! Sliptrissan

kan enkelt avlägsnas från sliptillsatsen genom att den dras av i pilens riktning (Bild I). Vi rekommenderar att sliptrissan hålls ren för att garantera en korrekt slipning. Avlägsna smuts och fett med alkohol och en nylonborste.

Smörjning

Efter en normal användningsperiod kan man behöva smörja vagnens skenor. Vi rekommenderar att man smörjer en gång i månaden. Använd uteslutande syrafri olja (vi rekommenderar vaselinolja). Använd inte vegetabilisk olja.

Följ nedanstående anvisningar för att smörja maskinen: 1) för vagnen så nära användaren som möjligt; 2) för in oljepumpen i det avsedda hålet och tryck ut en liten mängd olja; 3) ta bort oljepumpen och dra vagnen fram och tillbaka 2-4 gånger.

SERVICE

Det finns inga reservdelar inne i förpackningen. Alla reparationer och byten (som exempelvis byte eller reparation av klingan, remmen, de elektriska komponenterna, delar av stommen, etc.) ska uteslutande utföras av tillverkarens behöriga personal. Vid behov av reparation rekommenderar vi att man skickar tillbaka maskinen till tillverkaren eller till ett behörigt servicecenter.

För information om service-center ska man vända sig till : [e-mail].

OBSERVERA! Klingan måste bytas ut när mellanrummet mellan klingans kant och skyddets inre kant överstiger 6 mm.

GARANTI OCH ANSVAR

Tillverkaren lämnar 24 månaders garanti på maskinen med start från inköpsdatumet. Garantin täcker endast defekter som uppstått under korrekt användning i enlighet med de anvisningar som finns i bruksanvisningen. Garantin täcker inte defekter som orsakats under transport, av köparens inkompetens eller försummelse, en felaktig installation eller placering, av slitage eller vid strömvärden som överskrider det nominella värdet med 10% eller mer. Dessutom täcker inte garantin förbrukningskomponenter, som klingan eller sliptrissor, förutom i uppenbara fall av fabrikationsfel.

ITillverkaren avsäger sig allt direkt och indirekt ansvar för:

- att användaren inte följt anvisningarna i bruksanvisninge; - användning som strider mot gällande föreskrifter i installationslandet;

- icke godkända ändringar och/eller reparationer på maskinen;

- användning av tillbehör eller reservdelar som inte är original; - exceptionella händelser.

När äganderätten till maskinen överförs frigörs tillverkaren omedelbart från allt ansvar, förutom att följa direktiv 2006/42/CE (ansvar för alla tillverkningsfel på produkten). På märkplåten som finns på maskinstommen återfinns tillverkare, maskinformation, teknisk information och CE-märkning.

SKROTNING

OCH KASSERING

Maskinen består av:

- aluminiumlegering;

• insatser och diverse komponenter i rostfritt stål;
• elektriska komponenter och elkablar;
• elektrisk motor;
• plast etc.

maskinen nätt slutet av sin livslängd ska den lämnas till avfallsinsamling. Man kan få information om kassering från sin lokala myndighet.

Om kassering anförtros en tredje part, ska man uteslutande välja ett företag som är behörigt att hantera ovannämnda typer av material. Apparaten överensstämmer med EU-direktiv 2012/19/EU. Innehåller material som kan återanvändas eller återvinnas. En korrekt avfallssortering underlättar återvinning. När

Problemlösning

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Maskinen startar inte när man trycker på startknappen	Det saknas ström eller så är kontrollkretsen skadad	Kontrollera att stickkontakten sitter i korrekt. Om problemet kvarstår ska man kontakta Kundservice
När man trycker på startknappen startar maskinen men indikeringslampan tänds inte	Lampan är sönder Använd inte maskinen när indikeringslampan är släckt. Kontakta kundservice
För mycket motstånd vid skärning av produkten	Klingan är inte slipad Slipa klingan
Klingan arbetar långsammare eller stannar när den belastas	Remmen kan ha slaknat eller skadats	Kontakta kundservice för att ställa in eller byta ut remmen
När man trycker på stoppknappen stannar inte maskinen	Kontrollkrets skadad Stoppa omedelbart maskinen genom att dra ut kontakten från nätet och kontakta omedelbart kundservice
För stort motstånd vid de glidande komponenternas rörelse (press, vagn)	Glidskenorna har inte smörjts in regelbundet	Smörj in dem

MODELL SLG315 SLG350 SLG370
E	500 mm 540 mm	540 mm
F	420 mm 490 mm	490 mm
G	740 mm 800 mm	800 mm
H	525 mm 615 mm	615 mm
L	750 mm 800 mm		890 mm
SPECIFICATIONER
ø Klingans diameter	315 mm 350 mm		370 mm
Maximal skivtjocklek	0 -14 0 -14		0 -14
Nettovikt	32 kg 44 kg		49 kg
Kapacitet rektangulär skärning	255x160h 300x195h		300x210h
Kapacitet cirkelformad skärning	205 mm 250 mm		265 mm
Motoreffekt		0,30 | 0,35 kW 0,30 | 0,35 kW0,25 | 0,30
Elektriska specifikationer	230/50/1 - 400/50/3 V - Hz

MODEL SLH315 SLH350 SLH370
E	515 mm	550 mm	560 mm
F	450 mm	460 mm	530 mm
G	650 mm 710 mm	800 mm
H	560 mm 570 mm	640 mm
I	670 mm 670 mm	750 mm
SPECIFICATIONER
ø Klingans diameter	315 mm 350 mm		370 mm
Maximal skivtjocklek	0 -24 0 -24		0 -24
Nettovikt	38 kg 45 kg		56 kg
Kapacitet rektangulär skärning	270x225h 320x270h		370x260h
Kapacitet cirkelformad skärning	225 mm 270 mm		260 mm
Motoreffekt		0,30 | 0,35 kW 0,30	| 0,35 kW0,30 | 0,35 k
Elektriska specifikationer	120/60/1 - 220/60/1 - 230/50/1 - 400/50/3 V - Hz	120/60/1 - 220/60/1 - 400/50/3 V - Hz	120/60/1 - 230/50/1 - 400/50/3 V - Hz

MODELL SLL315 SLL350 SLL370
E	510 mm 550 mm	560 mm
F	450 mm 450 mm	530 mm
G	640 mm 670 mm	720 mm
H	560 mm 590 mm	640 mm
I	650 mm	710 mm	800 mm
M	670 mm	680 mm	670 mm
SPECIFICATIONER
ø Klingans diameter	315 mm 350 mm		370 mm
Maximal skivtjocklek	0 -14 0 -14		0 -14
Nettovikt	40 kg 45 kg		56 kg
Kapacitet rektangulär skärning	290x225h 320x270h		350x280h
Kapacitet cirkelformad skärning	225 mm 270 mm		280 mm
Motoreffekt		0,30 | 0,35 kW 0,30	| 0,35 kW0,30 | 0,35
Elektriska specifikationer	120/60/1 V - Hz | 220/60/1 V - Hz230/50/1 V - Hz | 400/50/3 V - Hz

Notera: Som ett resultat av kontinuerlig forskning för att ständigt förbättra våra produkter, tekniska specifikationer kan möjliga variationer.

Van Berkel International S.r.l.

via Ugo Foscolo, 22

21040 Oggiona S. Stefano (VA) - ITALY

T+390331214311

[e-mail]

theberkelworld.com
