Produkttype	Professionel fødevare-skæremaskine med cirkulært blad
Mærke	Berkel
Model	Domina Macelleria SLH350
Bladdiameter	350 mm
Skæretykkelse	0 til 24 mm, justerbar med håndtag
Skærekapacitet (rektangulær)	320 x 270 x h (mm)
Skærekapacitet (cirkulær)	270 mm
Nettovægt	45 kg

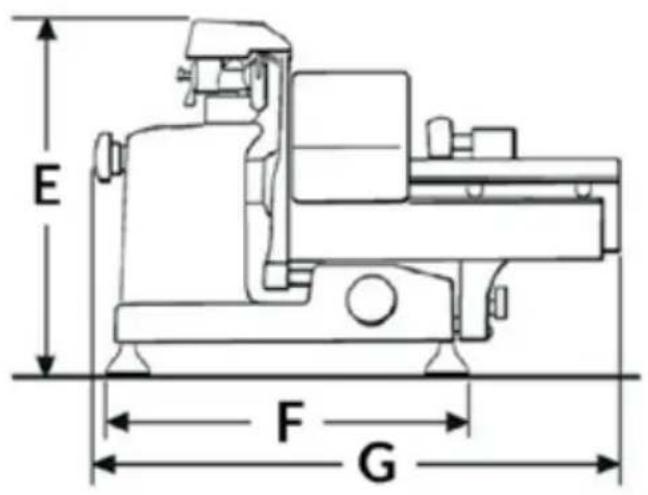

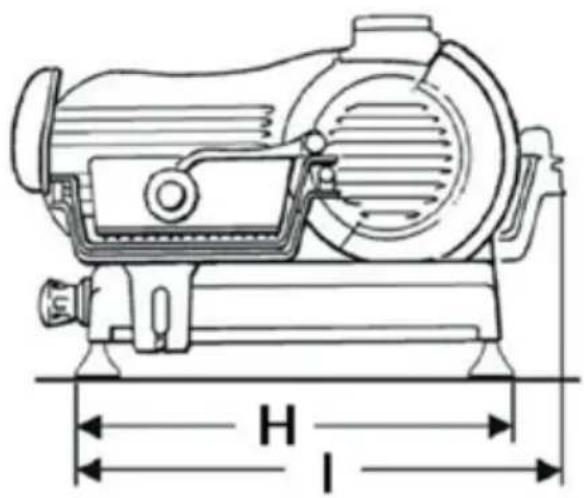

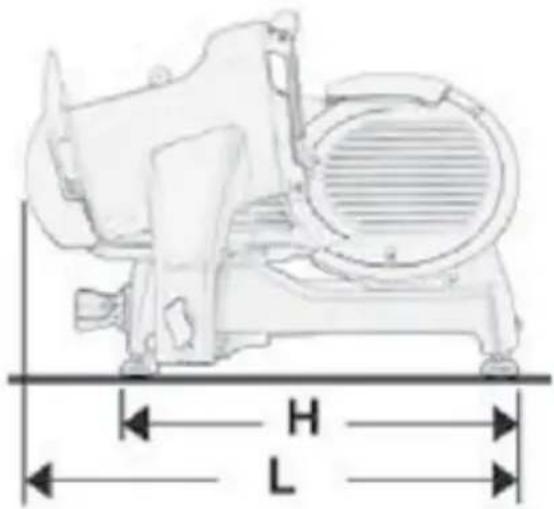

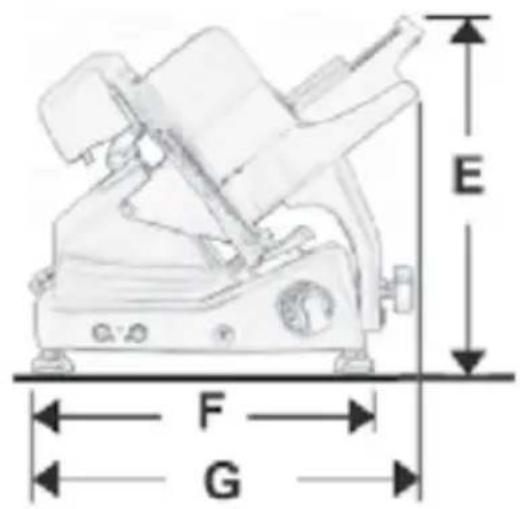

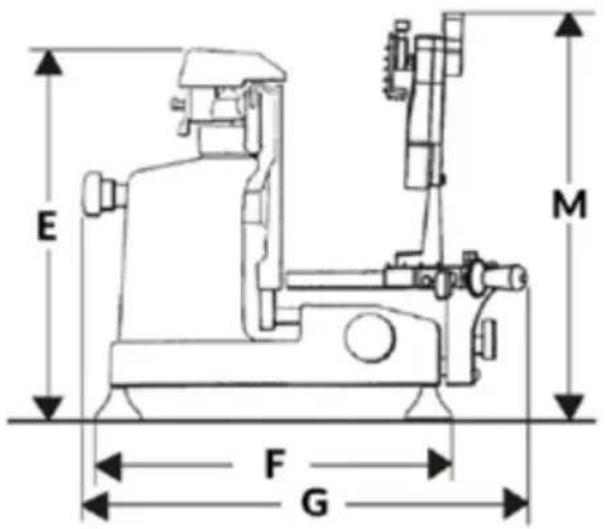

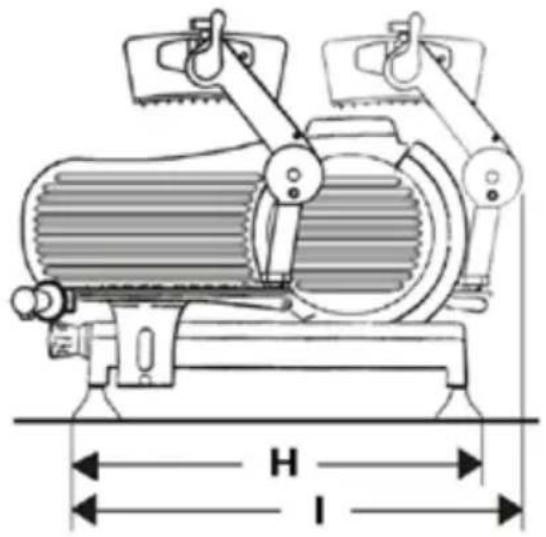

Dimensioner (E x F x G x H x I)	550 x 460 x 710 x 570 x 670 mm
Motoreffekt	0,30 til 0,35 kW
Strømforsyning	120/60/1, 220/60/1, 230/50/1, 400/50/3 V/Hz
Primære materialer	Aluminiumslegering, rustfrit stål, plast
Primære funktioner	Skæring af ikke-frosne, udbeningsfrie fødevarer
Sikkerhedssystem	Sikkerhedsring omkring bladet, bladbeskyttelse, låsemekanisme til måleskala, stopknap
Tykkelsesjustering	Justeringshåndtag med sikkerhedsposition (0)
Fødevarebord	Glidende, med presse og øverste bakke
Indbygget slibemekanisme	Ja, med aftagelige slibefjedre
Smøring af styreskinner	Anbefales månedligt med vaselineolie
Rengøring	I hånden med vand og mildt rengøringsmiddel, brug ikke opvaskemaskine eller vandstråler
Brugsbetingelser	Temperatur -5°C til +40°C, luftfugtighed maks. 95%
Overensstemmelsesstandarder	CE, 2006/42/CE, 2006/95/CE, 2004/108/CE, 2011/65/CE, EN 1974:1998+A1
Garanti	24 måneder fra købsdato, begrænsede vilkår
Reservedele og reparationsmuligheder	Reparationer udelukkende af autoriseret personale; kontakt [e-mail]
Medfølgende tilbehør	Slibemekanisme, smøreenhed, presse, skærepladedeflektor

Ofte stillede spørgsmål - Domina Macelleria SLH350 Berkel

Hvordan indstilles skæretykkelsen?

Brug justeringshåndtaget (3) på siden. Drej det for at vælge den ønskede tykkelse fra 0 til 24 mm. Af sikkerhedsmæssige årsager skal det sættes tilbage i position 0, når du ikke skærer.

Hvilke produkter kan skæres med Berkel Domina Macelleria SLH350?

Denne skæremaskine er designet til ikke-frosne og udbeningsfrie fødevarer (udbenet kød, ost, grøntsager osv.). Skær ikke frosne produkter, produkter med ben eller ikke-fødevarer.

Hvordan rengøres skæremaskinen sikkert?

Tag maskinen ud af stikkontakten og sæt justeringshåndtaget i position 0. Brug en fugtig klud med vand og et mildt rengøringsmiddel (pH 7-8). Undgå at nedsænke eller bruge vand- eller dampstråler. Tør bladet af med en fugtig klud fra midten og udad uden at tænde maskinen.

Hvordan slibes bladet?

Løft slibemekanismens dæksel, træk i udløsningshåndtaget og drej det mod bladet. Start maskinen og aktiver håndtaget, så fjedrene kommer i kontakt med bladet i 10 til 15 sekunder. Stop og sæt slibemekanismen tilbage i startpositionen.

Maskinen starter ikke, hvad gør jeg?

Kontrollér, at stikket er sat ordentligt i, og at stikkontakten fungerer. Hvis problemet fortsætter, kan kontrolkredsløbet være defekt. Kontakt serviceassistance.

Hvordan smøres styreskinnerne på vognen?

Flyt vognen mod operatøren, indsæt smøreenheden i hullet og tryk for at hælde lidt vaselineolie. Skub vognen 2 til 4 gange. Gentag denne handling en gang om måneden.

Hvornår skal bladet udskiftes?

Udskift bladet, når afstanden mellem bladets skær og sikkerhedsringens inderkant overstiger 6 mm. Kontakt et autoriseret center for udskiftning.

Kan maskinen bruges i fugtige omgivelser?

Nej, maskinen må ikke udsættes for vejrforhold eller bruges i omgivelser med høj luftfugtighed (maks. 95%) eller ætsende dampe. Installér den i et tørt og tempereret rum (-5°C til +40°C).

Hvordan fjernes fødevarebordet til rengøring?

Sæt justeringshåndtaget i position 0, skub bordstøtten helt tilbage mod operatøren, drej låsehåndtaget mod uret, og træk bordet opad for at fjerne det. Sænk pressen inden denne handling.

Hvor finder jeg reservedele eller assistance?

Reparationer og udskiftninger skal udføres af autoriseret personale. Kontakt Berkel International på [e-mail] for at få oplysninger om autoriserede centre.

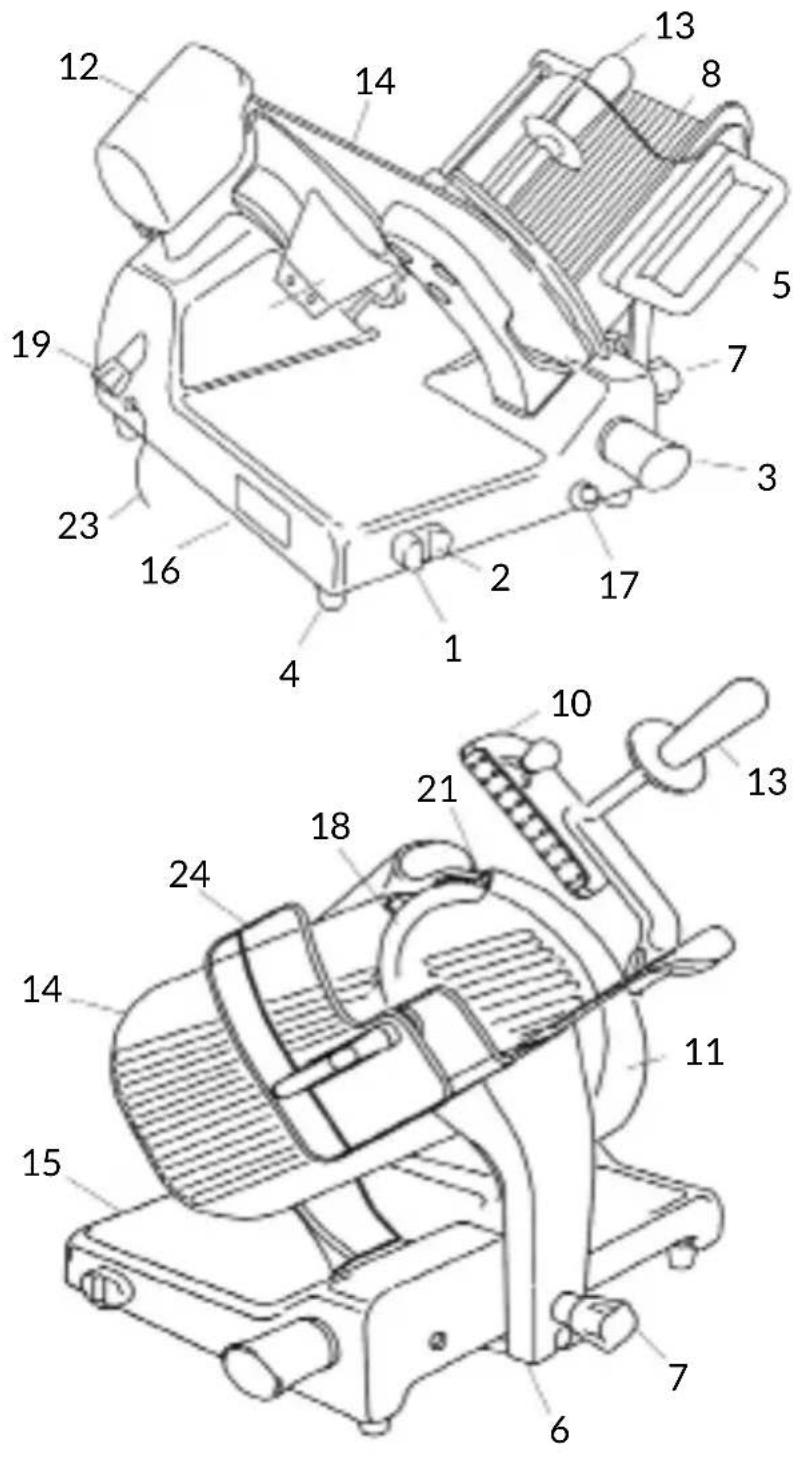

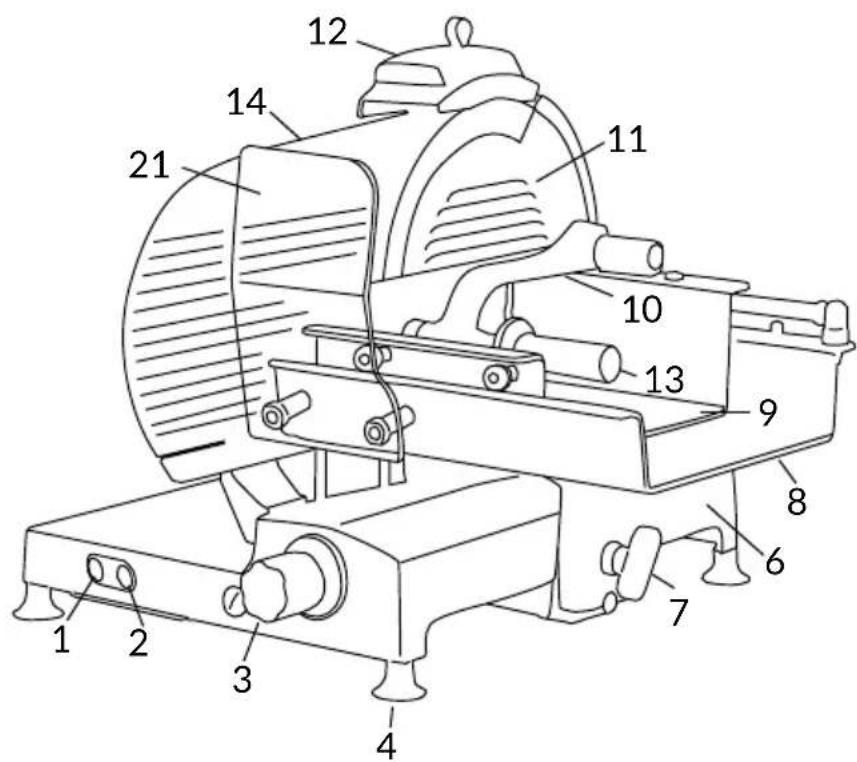

BRUGSANVISNING Domina Macelleria SLH350 Berkel

1. Startknap
2. Stopknap
3. Håndtag til regulering af skivetykkelse
4. Fod
5. Skubbehåndtag plade
6. Pladestøtte
7. Låsegreb på plade
8. Plade til produkt
9. Slædeplade
10. Pigplade
11. Klingeafskærmning (klingebeskytter)
12. Slibeanordning
13. Breddemåler (stopplade)
14. Base
15. Smørenippel til smøring af skinner
16. Klinge
17. Trækstang klingeafskærmning
18. Skiveføring
19. Sikkerhedsring

Fig. 2

1. Startknap
2. Stopknap

3. Håndtag til regulering af skivetykkelse

4. Fod

5. Pladestøtte

6. Låsegreb på plade

7. Plade til produkt

8. Slædeplade

9. Pigplade

10. Klingeafskærmning (klingebeskytter)

11. Slibeanordning

12. Håndtag på pigplade

13. Breddemåler (stopplade)

14. Base

15. Smørenippel til smøring af skinner

16. Klinge

17. Trækstang klingeafskærmning

18. Skiveføring

19. Sikkerhedsring

20. Sikkerhedsafskærmning plade

Fig. 2

1. Startknap
2. Stopknap
3. Håndtag til regulering af skivetykkelse
4. Fod
5. Skubbehåndtag plade
6. Pladestøtte
7. Låsegreb på plade
8. Plade til produkt
9. Pigplade
10. Klingeafskærmning (klingebeskytter)
11. Slibeanordning
12. Håndtag på pigplade
13. Breddemåler (stopplade)
14. Base
15. Typeskilt, tekniske specifikationer, CE-mærke
16. Smørenippel til smøring af skinner
17. Klinge
18. Trækstang klingeafskærmning
19. Skiveføring
20. Sikkerhedsring
21. Blok
22. Strømforsyningskabel
23. Sikkerhedsafskærmning plade

Fig. 2

BESKRIVELS

Professionelle slicere med rund klinge, designede til udskæring af fødevarer af den type og med de størrelser, som er anført i denne betjeningsvejledning. Maskinens vigtigste dele er illustreret i figur 2. El-diagrammet er vist i figur 1.

OVERENSSTEMMELSESER- KLÆRING

Maskinerne, som er beskrevet i denne betjeningsvejledning, er i overensstemmelse med direktiv 2006/42/EF, 2006/95/EF, 2004/108/EF, 2003/108/EF, 2011/65/EF, forordningen (EF) 1935/2004 samt de tilhørende standarder EN 1974:1998+A1, EN60204-1, EN60335-1, EN60335-2-64.

SIKKERHED

• Læs nøje alle instruktioner, før du tager maskinen i brug
• Produktet er ikke beregnet til brug af børn;

- Brug kun maskinen, hvis du har tilstrækkelig uddannelse og er i perfekt psyko-fysisk tilstand;

- Brug aldrig maskinen på andre måder end som anvist i denne betjeningsvejledning;

- Installér maskinen i overensstemmelse med instruktionerne i afsnittet "Installation";

- Brug kun maskinen, hvis den er i perfekt strukturel og mekanisk stand og korrekt installeret;

- Installér maskinen på et sted, som er uden for andet personales rækkevidde, der ikke be-

nytter maskinen, navnlig mindreårige;

- Vær koncentreret, når du benytter maskinen, og sørg for ikke at blive distraheret under brug;

- Lad ikke personale, som ikke har læst og forstået indholdet i denne betjeningsvejledning, benytte maskinen;

- Bær ikke løstsiddende tøj eller med åbne manchetter;

- Tillad aldrig, at andre end operatøren nærmer sig maskinen, mens produktet skæres;

- Fjern, tildæk eller manipuler aldrig med skiltene på maskinen, og sørg for, at de omgående bliver udskiftet, hvis de er defekte;

- Fjern aldrig de gennemsigtige beskyttelsesværn, og manipuler eller tilsidesæt aldrig de mekaniske eller elektriske sikkerhedsanordninger;

- Skær kun de tilladte produkter; forsøg aldrig at skære i produkter, som ikke er tilladt;

- Hold altid området, hvor det afskårne produkt lægges ned, hele arbejdsområdet omkring maskinen og gulvet rent og tørt;

- Brug ikke maskinen som støtte, og læg aldrig genstande på maskinen, som ikke anvendes til skæringen;

- Brug ikke sliceren, når afstanden mellem klingens kant og ringen på klingens sikkerhedsværn er mere end 6 mm. Hvis dette er tilfældet skal producenten eller et af de autoriserede servicecentre tilkaldes for at udskifte klingen;

- Brug ikke maskinen med elektriske forlængerledninger, midlertidige eller uisolerede kabler;

- Kontroller regelmæssigt strømforsyningskablets tilstand og kabelholderen på ma-

skinen. Udskift omgående i tilfælde af slid eller defekter. Ret i dette tilfælde henvendelse til kvalificeret personale;

- Stop omgående maskinen i tilfælde af fejlfunktioner, mis- tanke of defekter, forkerte be- vægelser, usædvanlige lyde;

- Før maskinen gøres rent eller vedligeholdes, skal den afbrydes fra lysnettet;

- Brug beskyttelseshandsker, när du gør maskinen rent;

- Læg kun produktet, som skal skæres, på slæden, när den er trukket helt tilbage, og med snittykkelsens reguleringshåndtag i sikkerhedsposition;

- Brug håndtaget på armen eller skubbegrebet til at føre slæden frem og tilbage, när der snittes;

- Det er ikke tilladt bruge andet tilbehør til sliceren end det, som er leveret af maskinens producent sammen med maskinen.

Producenten fralægger sig ethvert direkte og inddirekte ansvar som skyldes forkert brug, uautoriserede ændringer og/eller reparationer udført på maskinen og brug af ikke-originalt tilbehør og reservedele.

Maskinen må ikke anvendes i udendørs omgivelser og/eller udsættes for vejrlig eller anvendes i miljøer med damp, røg eller korroderende og/eller ridsende støv, brand- eller eksplosionsfarlige miljøer, eller hvor brugen af eksplosionssikre komponenter er påbudt.

Kan anvendes i omgivelser med:

• Temperaturer fra -5^ til +40^
• Luftfugtighed maks. 95%

SNIT ALDRIG:

• dybfrosne fødevarer;

• frosne fødevarer;

• fødevarer med knogler (kød og fisk);

• ethvert andet produkt, som ikke er fødevarer.

RESTERENDE RISICI

Sikkerhedsringen omkring klingen er fremstillet i overensstemmelse med den europæiske standard EN 1974:1998 + A1. Dette eliminerer dog ikke helt risikoen for skæring.

ADVARSEL! Skærefare! Når klingen gøres rent og slibes, er det nødvendigt at være meget forsigtig og holde hænderne så langt som muligt borte fra området, som ikke er beskyttet. Det anbefales at bruge beskyttelseshandsker.

INSTALLATION

Installér maskinen i en højde på maks. 90 cm, på en plan og glat overflade, tør og egnet til at bære vægten af selve maskinen samt fødevarerne, som skal snittes.

OBS! Kontrollér, at der ikke er forhindringer for slædens bevægelse og place- ringen af produkterne, som skal snittes, på slæden.

Maskinen skal være installeret i umiddelbar nærhed af en stikkontakt, som opfylder E∅S-betingelserne. Stikket skal være afledt fra et anlæg, som opfylder betingelserne i de gældende standarder, og være udstyret med:

- termomagnetisk sikring;

- automatisk differentialafbryder;

- jordforbindelse.

Inden strømforsyningen sluttes til maskinen er det nødven-digt at kontrollere, at specifika-

tionerne svarer til dem, som er anført på maskinens typeskilt.

ADVARSEL! På maskiner med trefaset motor er det nødvendigt at kontrollere klingens rotationsretning. Efter at have kontrolleret, at klingen er placeret i sikkerhedsposition trykkes på kontakten (1) for at tænde for maskinen: observér klingen fra slædesiden og kontrollér, at den roterer mod uret, nedad på operatørsiden (Fig. B).

BRUG AF SLICEREN

MANUEL FUNKTION:

ADVARSEL! Skarp klinge, skærefare! Kontrollér, at håndtaget, som regulerer skivetykkelsen (3) er sikkerhedspositionen (position 0) (Fig. A).

• Kontrollér, at maskinen er slukket. Tryk på kontakten (2), hvis den er tændt;
• Træk slæden (8) helt tilbage mod operatøren i positionen, hvor produktet lægges på;
• Løft pigpladen (10), som holder produktet fast;
• læg produktet, som skal snittes, på pladen:

- SLL 315-350-370, SLH

315-350-370: fjern slædeplanen fra pladen til måling af tykkelse; læg produktet der skal skæres ud for pladens kant, på operatørsiden;

- SLG 315-350-370: læg produktet der skal skæres mod pladeenhedens væg, ud for pladens kant, på operatørsiden; lås med pigpladen, ved at udøve et vist tryk; på de modeller, der udnytter tyngdekrafteffekten, hviler produktet mod pladen ed hjælp af sin egen vægt;

- Brug håndtaget (3) til at regulere skivetykkelsen. Start

klingen (18) ved at trykke på kontakten (1). Grib fat i håndtaget på pressen (13), og begynd at skære med en frem- og tilbagegående bevægelse;

• På modellerne, som udnytter tyngdekrafteffekten, bruges håndgrebet på pressen som hjælp, när produktets vægt eller størrelse ikke længere gør det muligt at skære tilfredsstillende skiver;
• Når du er færdig med at skære, bringes håndtaget, som regulerer tykkelsen, igen i sikkerhedsposition, og slæden trækkes tilbage. Sluk for klingen ved at trykke på kontakten (2);
• fjern slædepladen fra pla- den til måling af tykkelsen og fjern produktet.

RENG∅RING

Sørg for omhyggelig rengøring af maskinen. Når maskinen anvendes, skal den rengøres mindst én gang om dagen eller oftere, hvis nødvendigt. Efter en periode med inaktivitet anbefales det at gøre maskinen rent, før den igen tages i brug.

ADVARSEL! Fare for elektrisk stød! Træk stikket ud af strømforsyningskontakten, og bring håndtaget, som regulerer tykkelsen, i sikkerhedsposition, før maskinen gøres rent.

ADVARSEL! Skarp klinge, skærefare! Kontrollér, at håndtaget, som regulerer skivetykkelsen (3) er sikkerhedspositionen (position 0) (Fig. A).

Rengøringsmidler:

VASK ALDRIG NOGEN DEL I OPVASKEMASKINEN! Brug udelukkende vand og bioned-brydeligt, skummende opva-

skemiddel med pH 7-8, en blød klud og svamp eller halvstiv nylonbørste til pladen og pigpladen. Gør aldrig maskinen rent med vand- eller dampstråler eller tilsvarende metoder.

Rengøring af slædepladen SLL 315-350-370, SLH 315-350-370

- SLL 315-350-370: træk slædepladen til endestop, et metallisk klik advarer operatøren om, at pladen til produkter er låst. Løft pladen til produkter fuldstændigt (Fig. E-1); rengør slædepladen og gentag indgrebene i den modsatte rækkefølge for at stille slædepladen tilbage;

- SLH 315-350-370: løsn låsehåndtaget til pladen til produkter ved at dreje det mod uret; træk slædepladen til endestop, et metallisk klik advarer operatøren om, at pladen til produkter er låst. Fjern slædepladen fra breddemåleren og løft pigpladen (Fig. F-1); rengør slædepladen og sænk pigpladen; løft slædepladen og rengør pladen til produkter (Fig. F-2); frigør pladen til produkter ved at dreje låsehåndtaget med uret.

Fjernelse af pladen til produkter (SLG 315-350-370)

- ved hjælp af håndtaget, som regulerer skivetykkelsen (3) i sikkerhedsposition (Fig. A, D-1), træk pladestøtten (6) helt tilbage til endestop, i operatørens retning (Fig. D2);

- drej läsehåndtaget (7) mod uret (Fig. D-3) mens pladestøtten holdes mod endestoppet, indtil sikkerhedslåseanordningen på pladen, som måler tykkelsen (fig. 2) griber fast. - træk pladen til produkter opad, og træk det ud fra holderen. OBS! Kontrollér, at pigpladen

hviler på pladen, før støttepladen trækkes ud.

OBS! Håndtaget, som regulerer skivetykkelsen være i sikkerhedsposition

Fjernelse af pigplade (SLG 315-350-370)

drej håndtaget og træk pigpladen ud (Fig. G).

Fjernelse af klingeafskærmningen (11)

- løsn håndtaget på klinge- afskræmningens trækstang (19), ved at dreje mod uret; - tryk på trækstangens hånd- tag og løft klingeafskærmningen for at fjerne den.

OBS! Efter at have fjernet klingeafskærmningen dser en tvangskoblingsdning klingens rotation.

Løsn fastspændingsskruen/skruerne og fjern skiveføringen.

For modeller, der udnytter tyngdekrafteffekten SLG: løsn låsestiften og drej skiveføringen nedad, for at trække den ud fra stiften.

Strygestål (12)

Rengør delen med en fugtig klud, dyb den aldrig i vand.

Fortsæt med rengøring af:

- klingen: tryk en fugtig klud mod klingens overflade på siden med klingeafskærmningen og den modsatte side, og før den langsomt i en bevægelse fra midten mod kanten, sådan som vist i figuren. Tør klingen på samme måde med en tør klud. Tænd ALDRIG maskinen under rengøringen; - sikkerhedsring: brug en halvstiv nylonbørste til at gøre

området mellem klingen og sikkerhedsringen rent. Pas på ikke at komme for tæt på klingen med hænderne;

- maskinhuset: gør maskinhuset rent med en fugtig klud eller svamp, som skylles under rindende vand. Tør omhyggeligt; - strygestålet: 1) rengør midterdelen med en fugtig klud, og fjedrene med en halvstiv nylonbørste; 2) Dyp aldrig slibeanordningen i vand Slibehjulet kan nemt fjernes fra slibeanordningens aggregat, ved at trække det ud i pilens retning (Fig. I). Det tilrådes at holde slibehjulet rent, for at sikre en korrekt slibning. Fjern tilsmudsninger og fedt med sprit og med en halvstiv nylonbørste.

OBS! Rengør enkeltvist alle de afmonterede dele i vent vand og med MILDT va-iddel, brug en børste eller ud. Skyl med varmt vand, r.

Montér delene ved at følge de beskrevne trin i omvendt rækkefølge

FJERNELSE AF KLINGEN

OBS! Anvend udelukken- de originale dele!

OBS! Skærefare! Anvend udelukkende efter at svejledningen, der leveres men med anordningen, er et grundigt læst igennem.

Hvis maskinen er blevet forsynet med en anordning til udtagelse af klingen, tilrådes det grundigt at følge de pågældende brugsanvisninger, der leveres sammen med anordningen.

VEDLIGEHOLDELSE

Slibning

Det afhænger af brugen, hvor længe klingen holder sig skarp, og hvor ofte den skal slibes.

Inden slibning:

1. Kontrollér, at maskinen er slukket;
2. Kontrollér, at fjedre og klinge er rene;
3. Placér håndtaget, som regulerer skivetykkelsen, i sikkerhedsposition;
4. Træk slæden med pladeenhed helt tilbage.

Følg instruktionerne for at slibe klingen:

- Løft beskyttelsesdækslet til slibeanordningen. Træk i anordningens frigivelsesgreb (fig. M-1) og drej det i klingens retning (fig. M-2). Slibeanordningen blokeres i den korrekte position. Tryk på tændingsknappen for at starte maskinen. Drej grebet en smule, og placér de to slibehjul i kontakt med klingen i 10/-15 sekunder (fig. M-3). Slibning og afgratning udføres samtidigt. Tryk på stopknappen og træk anordningens greb for at bringe den tilbage til sin startposition. Sænk beskyttelsesdækslet til slibeanordningen.

OBS! Slibehjulet kan nemt fjernes fra slibeanordningens aggregat, ved at trække det ud i pilens retning (Fig. I). Det tilrådes at holde slibehjulet rent, for at sikre en korrekt slibning. Fjern tilsmudsninger og fedt med sprit og med en halvstiv nylonbørste.

Smøring

Det kan være nødvendigt at smøre slædens køreskinner med regelmæssige mellemrum. Det anbefales at udføre smøringen en gang om måne- den. Brug kun syrefri olie (vi anbefaler vaselineolie). Brug aldrig vegetabilsk olie.

Følg disse trin for at smøre maskinen: 1) kør slæden så tæt på operatøren, som muligt; 2) placér smøreniplen i smørehullet, og tryk for at fylde en anelse olie i hullet; 3) fjern smøreniplen, og kør slæden frem og tilbage 2-4 gane.

ASSISTANCE

Der følger ikke reservedele med leveringen. Al reparation og udskiftning af dele (f.eks. klinge, drivrem, elektriske komponenter, strukturelle dele) må udelukkende udføes af producentens autoriserede personale.

Hvis reparation er nødvendig, anbefales det at returnere maskinen til producenten eller et autoriseret servicecenter.

Oplysninger om servicecentre kan fås ved henvendelse til: [e-mail].

ADVARSEL! Klingen skal udskiftes, när afstanden mellem selve klingens kant og afskærmningen indvendige kant overstiger 6 mm.

GARANTI OG HÄFTELSE

Producenten leverer maskinerne med en garanti på 24 måneder med start fra købsdatoen. Garantien omfatter kun defekter, som opstår i forbindelse med korrekt brug og ved overholdelse af instruktionerne i betjeningsvejledningen. Garantien dækker ikke skader opstået som følge af transporten eller køberens uagtsomhed, forkert installation eller

placering, skader som følge af slid eller forsyningsspænding, som overskrider den nominelle værdi med mere end 10 %. Desuden dækker garantien ikke sliddele som f.eks. klinge og fjedrene i slibanordningen med undtagelse af tydelige fabrikationsfejl.

Producenten fralægger sig ethvert ansvar for direkte og indirekte skader som følge af:

- manglende overholdelse af instruktionerne i denne betjeningsvejledning;

- brug af maskinen i uoverensstemmelse med bestemmelser og standarder gældende i landet, hvor maskinen er installeret;

- uautoriserede ændringer og/ eller reparationer på maskinen - brug af ikke-originale reservedele og tilbehør;

- usædvanlige begivenheder. IOverførsel af ejendomsretten til maskinen medfører øjeblikket ophør af ethvert ansvar for producenten med undtagelse af bestemmelserne i direktiv 2006/42/EF (ansvar for enhver fabrikationsfejl i produktet).

Maskinens typeskilt indeholder oplysninger om producent, maskine, tekniske specifikationer og CE-mærkning.

AFMONTERING

OG BORTSKAFFELSE

Maskinen består af:

• aluminiumslegering;
• indsatser og komponenter i rustfrit stål;
• elektriske komponenter og ledninger;
• elektrisk motor;
• plast osv.

Hvis opgaven overdrages til tredjemand, bør der kun anvendes autoriserede renovationselskaber til bortskaffelse

af de ovennævnte materialer. Maskinen opfylder kravene i direktiv 2012/19/EU. Indeholder materialer, som kan genbruges eller genindvindes. En korrekt sortering inden bortskaffelsen gør genbrug og genindvinding nemmere. Når maskinens levetid er afsluttet, skal den afleveres til et indsamlingssted. De lokale myndigheder kan bistå med oplysninger om bortskaffelse.

Afhjælpning af fejl

PROBLEM MULIG ÅRSAG AFHJÆLPNING
Maskinen starter ikke, når der trykkes på startknappen	Strømforsyning mangler, eller styrekredsløbet er defekt	Kontrollér, som stikket er sat korrekt i stikkontakten. Hvis problemet fortsætter, skal servicecenteret kontaktes
Maskinen starter, når der trykkes på startknappen, men funktionsindikatoren tænder ikke	Defekt lysindikator Brug ikke maskinen med slukket lysindikator Kontakt servicecenteret
For stor modstand, når produktet skæres	Klingen er ikke skarp Slib klingen
Klingen standser eller bremser, når der skæres	Drivremmen kan være slap eller beskadiget	Kontakt servicecenteret for at få reguleret eller udskiftet remmen
Maskinen standser ikke, når der trykkes på stopknappen	Defekt styrekredsløb Stands omgående maskinen ved at trække stikket ud af stikkontakten, og kontakt omgående servicecenteret
For stor modstand, når glidekomponenterne bevæges (pigplade, slæde)	Glideskinnerne er ikke blevet smurt regelmæssigt	Smør skinnerne regelmæssigt

MODÈLE SLG315 SLG350 SLG370
E	500 mm 540 mm	540 mm
F	420 mm 490 mm	490 mm
G	740 mm 800 mm	800 mm
H	525 mm 615 mm	615 mm
L	750 mm 800 mm		890 mm
SPECIFICATIONER
ø Klingediameter	315 mm 350 mm		370 mm
Maks. skivetykkelse	0 -14 0 -14		0 -14
Nettovægt	32 kg 44 kg		49 kg
Kapacitet lineær skæring	255x160h 300x195h		300x210h
Kapacitet rundskæring	205 mm 250 mm		265 mm
Motoreffekt		0,30 | 0,35 kW 0,30 | 0,35 kW0,25 | 0,30 kV
Elektriske specifikationer	230/50/1 - 400/50/3 V - Hz

MODELLER SLH315 SLH350 SLH370
E	515 mm	550 mm	560 mm
F	450 mm	460 mm	530 mm
G	650 mm 710 mm	800 mm
H	560 mm 570 mm	640 mm
I	670 mm 670 mm	750 mm
SPECIFICATIONER
ø Klingediameter	315 mm 350 mm		370 mm
Maks. skivetykkelse	0 -24 0 -24		0 -24
Nettovægt	38 kg 45 kg		56 kg
Kapacitet lineær skæring	270x225h 320x270h		370x260h
Kapacitet rundskæring	225 mm 270 mm		260 mm
Motoreffekt		0,30 | 0,35 kW 0,30	| 0,35 kW0,30 | 0,35 k
Elektriske specifikationer	120/60/1 - 220/60/1 - 230/50/1 - 400/50/3 V - Hz	120/60/1 - 220/60/1 - 400/50/3 V - Hz	120/60/1 - 230/50/1 - 400/50/3 V - Hz

MODELLER SLL315 SLL350 SLL370
E	510 mm 550 mm	560 mm
F	450 mm 450 mm	530 mm
G	640 mm 670 mm	720 mm
H	560 mm 590 mm	640 mm
I	650 mm	710 mm	800 mm
M	670 mm	680 mm	670 mm
SPECIFICATIONER
ø Klingediameter	315 mm 350 mm		370 mm
Maks. skivetykkelse	0 -14 0 -14		0 -14
Nettovægt	40 kg 45 kg		56 kg
Kapacitet lineær skæring	290x225h 320x270h		350x280h
Kapacitet rundskæring	225 mm 270 mm		280 mm
Motoreffekt		0,30 | 0,35 kW 0,30	0,35 kW0,30 | 0,35 kW
Elektriske specifikationer	120/60/1 V - Hz | 220/60/1 V - Hz230/50/1 V - Hz | 400/50/3 V - Hz

Bemærk: Som et resultat af løbende forskning til løbende at forbedre vores produkter, tekniske specifikationer kan mulige variationer.

- ikke fjerne, dekk til eller endre etikettene som er plassert på selve maskinen. Skift dem ut hvis de skulle bli skadet;

Før du kobler til maskinen må

du kontrollere at egenskapene for strømnettet er i samsvar med dem som er angitt på maskinens merkeetikett.
